Презентация, доклад по ПМ. 05 Выполнение работ по профессиям рабочих Маляр, Штукатур по теме: Технология приготовления штукатурных растворов

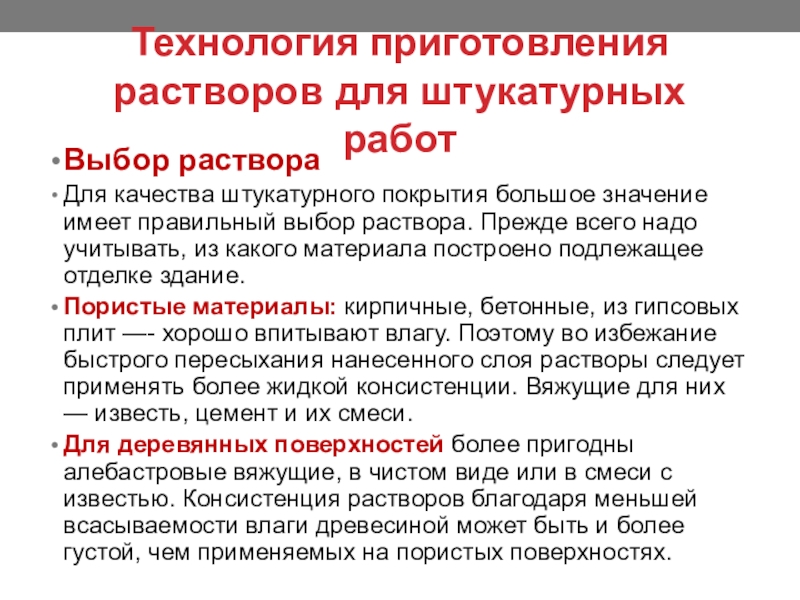

значение имеет правильный выбор раствора. Прежде всего надо учитывать, из какого материала построено подлежащее отделке здание.
Пористые материалы: кирпичные, бетонные, из гипсовых плит —- хорошо впитывают влагу. Поэтому во избежание быстрого пересыхания нанесенного слоя растворы следует применять более жидкой консистенции. Вяжущие для них — известь, цемент и их смеси.
Для деревянных поверхностей более пригодны алебастровые вяжущие, в чистом виде или в смеси с известью. Консистенция растворов благодаря меньшей всасываемости влаги древесиной может быть и более густой, чем применяемых на пористых поверхностях.

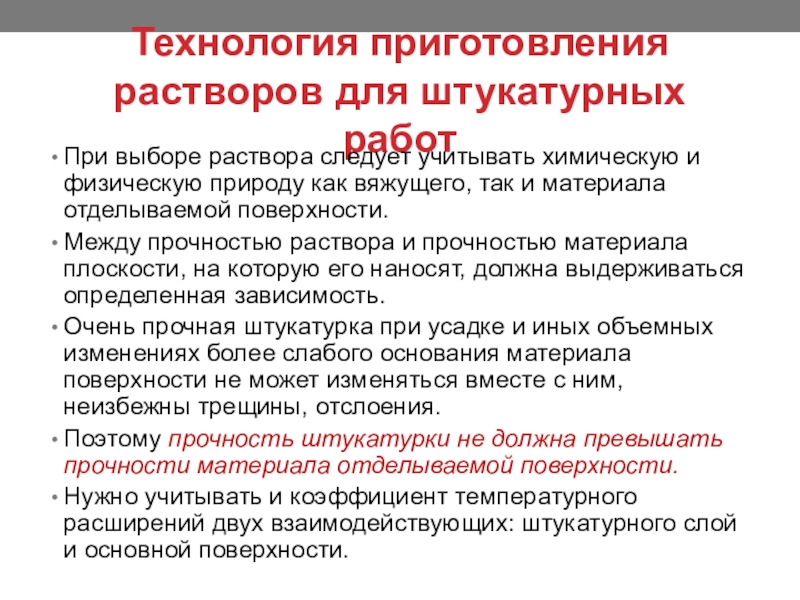

и физическую природу как вяжущего, так и материала отделываемой поверхности.
Между прочностью раствора и прочностью материала плоскости, на которую его наносят, должна выдерживаться определенная зависимость.
Очень прочная штукатурка при усадке и иных объемных изменениях более слабого основания материала поверхности не может изменяться вместе с ним, неизбежны трещины, отслоения.
Поэтому прочность штукатурки не должна превышать прочности материала отделываемой поверхности.
Нужно учитывать и коэффициент температурного расширений двух взаимодействующих: штукатурного слой и основной поверхности.

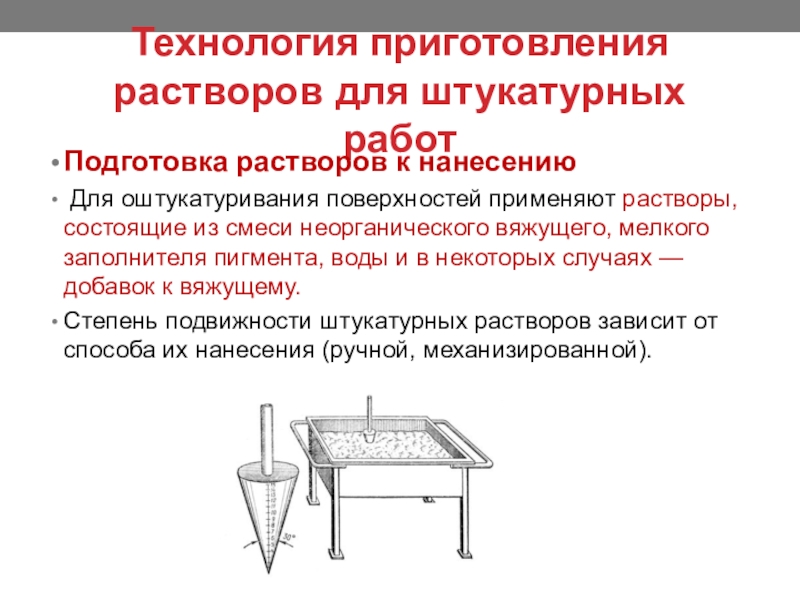

применяют растворы, состоящие из смеси неорганического вяжущего, мелкого заполнителя пигмента, воды и в некоторых случаях — добавок к вяжущему.
Степень подвижности штукатурных растворов зависит от способа их нанесения (ручной, механизированной).

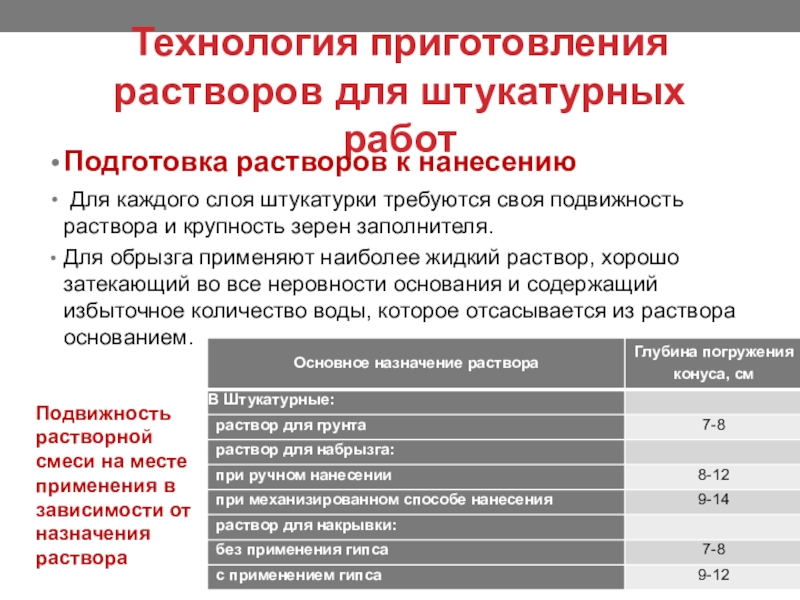

штукатурки требуются своя подвижность раствора и крупность зерен заполнителя.
Для обрызга применяют наиболее жидкий раствор, хорошо затекающий во все неровности основания и содержащий избыточное количество воды, которое отсасывается из раствора основанием.

Подвижность растворной смеси на месте применения в зависимости от назначения раствора

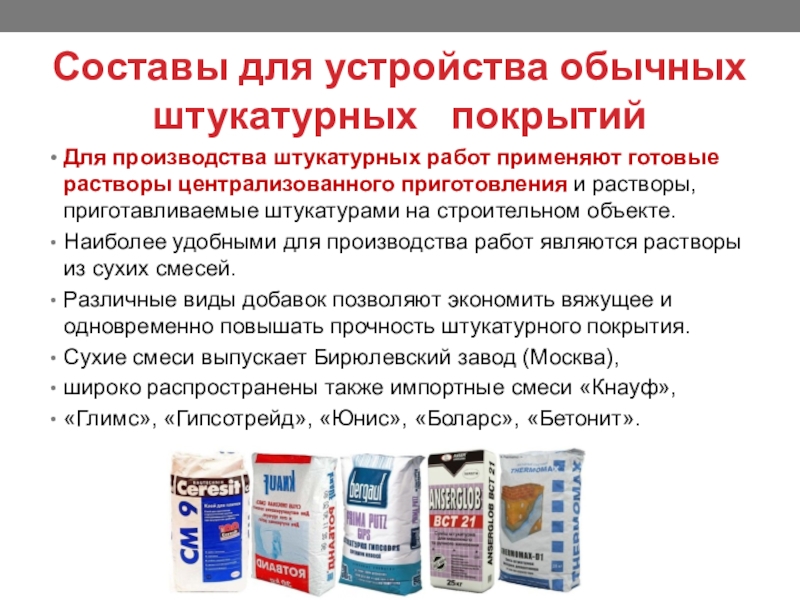

готовые растворы централизованного приготовления и растворы, приготавливаемые штукатурами на строительном объекте.
Наиболее удобными для производства работ являются растворы из сухих смесей.
Различные виды добавок позволяют экономить вяжущее и одновременно повышать прочность штукатурного покрытия.
Сухие смеси выпускает Бирюлевский завод (Москва),
широко распространены также импортные смеси «Кнауф»,
«Глимс», «Гипсотрейд», «Юнис», «Боларс», «Бетонит».

поставлять на объект жесткими с осадкой по стандартному конусу от 3 до 5 см с введением дополнительного количества воды (до рабочей консистенции) непосредственно перед нанесением.
Растворы для обрызга и грунта обычной штукатурки процеживают через сито с ячейками размером 3x3 мм, а для накрывочного слоя — 1,5x1,5 мм.

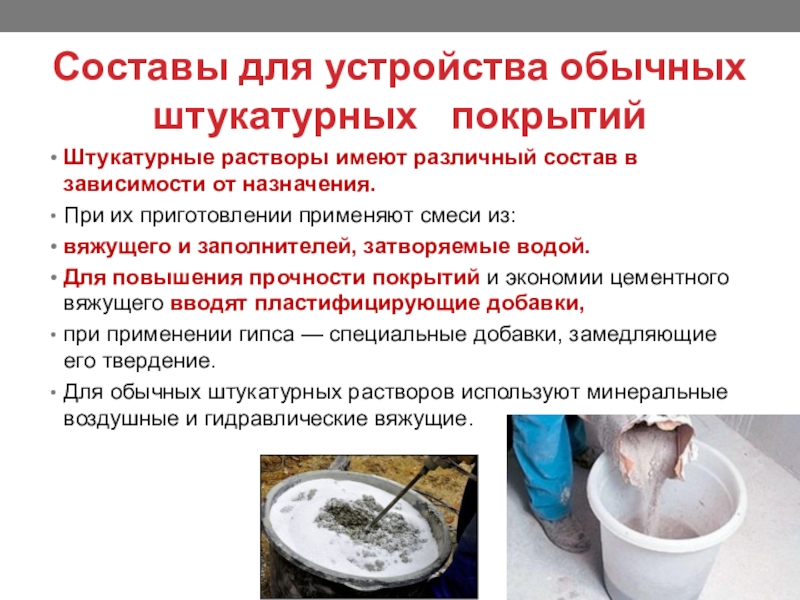

в зависимости от назначения.
При их приготовлении применяют смеси из:
вяжущего и заполнителей, затворяемые водой.
Для повышения прочности покрытий и экономии цементного вяжущего вводят пластифицирующие добавки,
при применении гипса — специальные добавки, замедляющие его твердение.
Для обычных штукатурных растворов используют минеральные воздушные и гидравлические вяжущие.

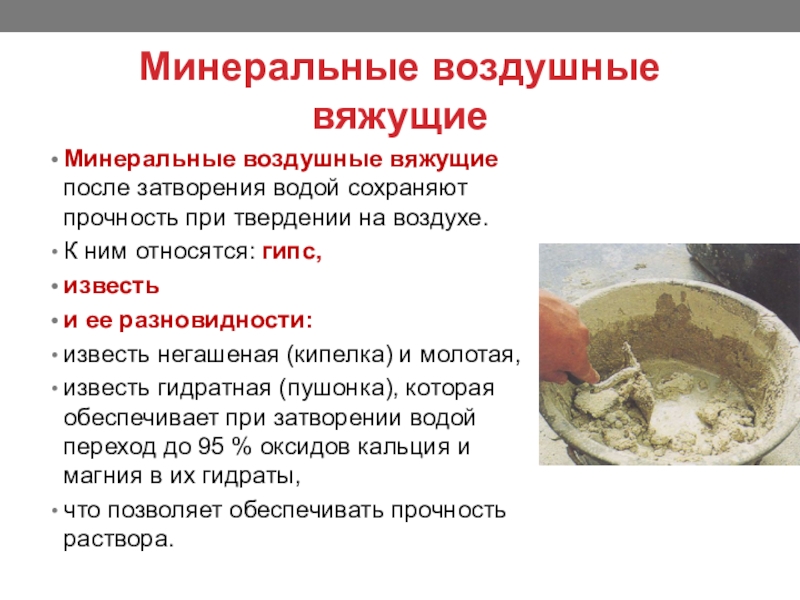

твердении на воздухе.
К ним относятся: гипс,
известь
и ее разновидности:
известь негашеная (кипелка) и молотая,
известь гидратная (пушонка), которая обеспечивает при затворении водой переход до 95 % оксидов кальция и магния в их гидраты,
что позволяет обеспечивать прочность раствора.

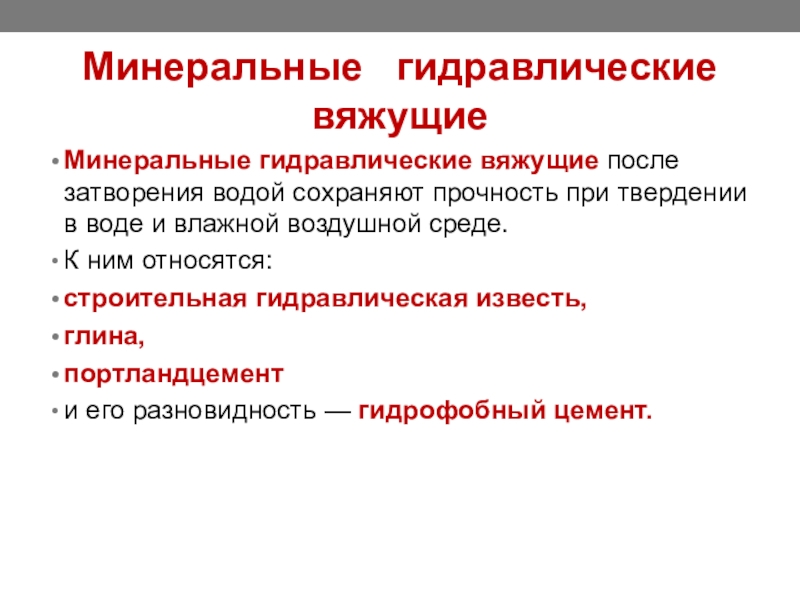

при твердении в воде и влажной воздушной среде.
К ним относятся:
строительная гидравлическая известь,
глина,
портландцемент
и его разновидность — гидрофобный цемент.

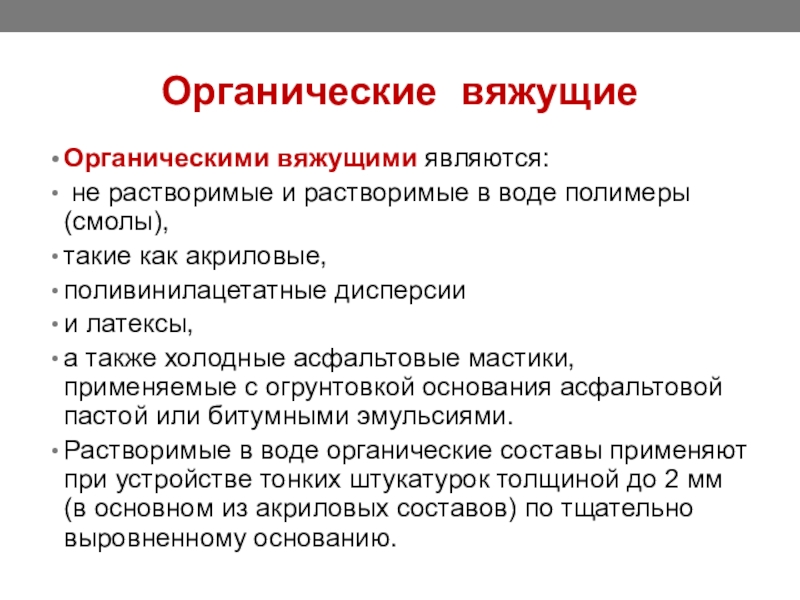

(смолы),
такие как акриловые,
поливинилацетатные дисперсии
и латексы,
а также холодные асфальтовые мастики, применяемые с огрунтовкой основания асфальтовой пастой или битумными эмульсиями.
Растворимые в воде органические составы применяют при устройстве тонких штукатурок толщиной до 2 мм (в основном из акриловых составов) по тщательно выровненному основанию.

(отходы топлива, кремнеземистые и др.), природного происхождения (вулканические туфы, пемза и т.д.), осадочные (диатомиты, трепел, опоки и т.д.).
Природные пески являются основным заполнителем обычных штукатурных растворов.

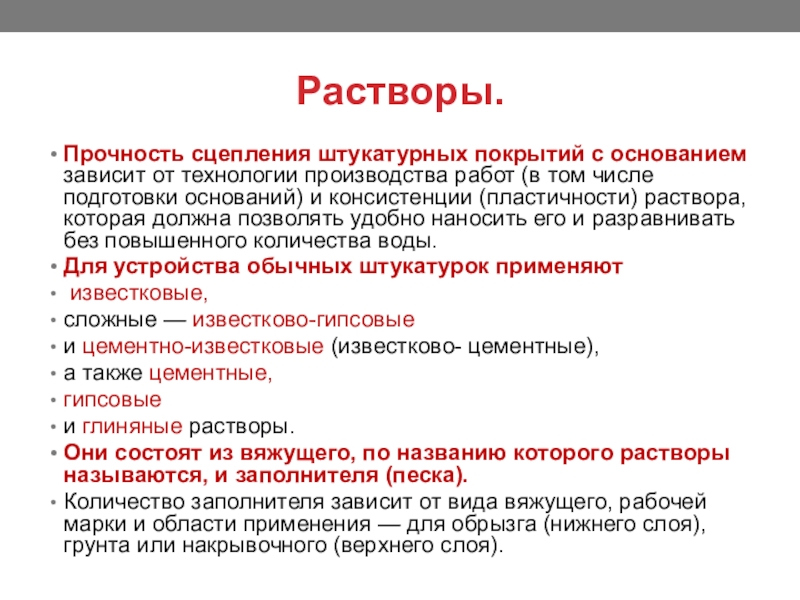

(в том числе подготовки оснований) и консистенции (пластичности) раствора, которая должна позволять удобно наносить его и разравнивать без повышенного количества воды.
Для устройства обычных штукатурок применяют
известковые,
сложные — известково-гипсовые
и цементно-известковые (известково- цементные),
а также цементные,
гипсовые
и глиняные растворы.
Они состоят из вяжущего, по названию которого растворы называются, и заполнителя (песка).

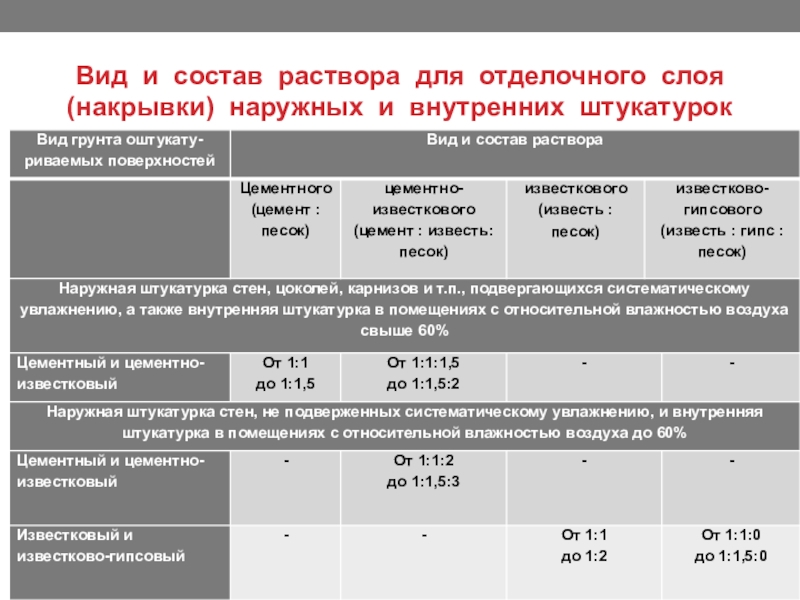

Количество заполнителя зависит от вида вяжущего, рабочей марки и области применения — для обрызга (нижнего слоя), грунта или накрывочного (верхнего слоя).

влажностью до 60 % применяют растворы более низких марок и с большим количеством песка, чем для наружной штукатурки.
В помещениях с влажностью более 60 % требования к составам такие же, как для наружной штукатурки.

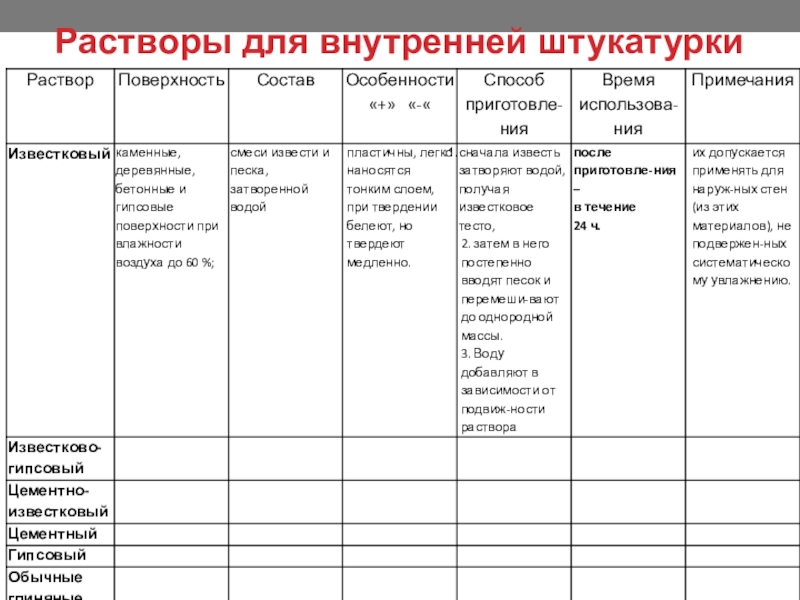

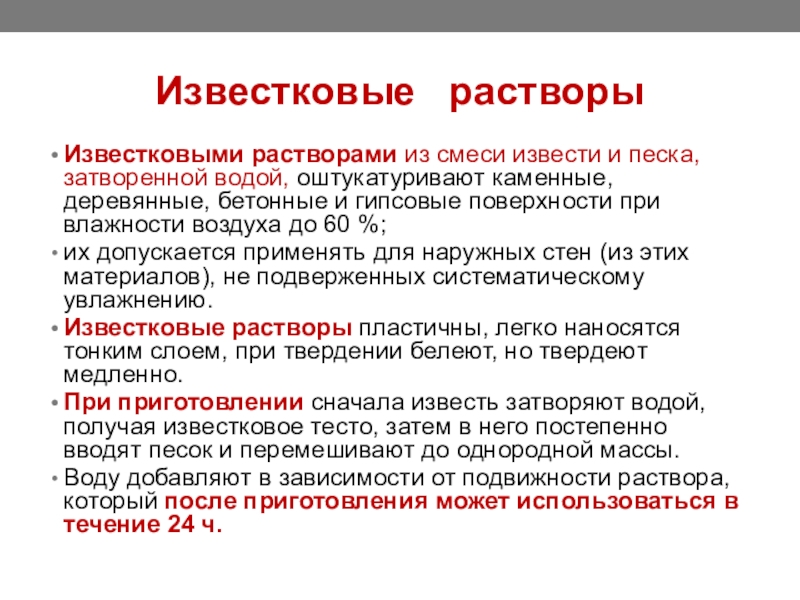

оштукатуривают каменные, деревянные, бетонные и гипсовые поверхности при влажности воздуха до 60 %;
их допускается применять для наружных стен (из этих материалов), не подверженных систематическому увлажнению.
Известковые растворы пластичны, легко наносятся тонким слоем, при твердении белеют, но твердеют медленно.
При приготовлении сначала известь затворяют водой, получая известковое тесто, затем в него постепенно вводят песок и перемешивают до однородной массы.
Воду добавляют в зависимости от подвижности раствора, который после приготовления может использоваться в течение 24 ч.

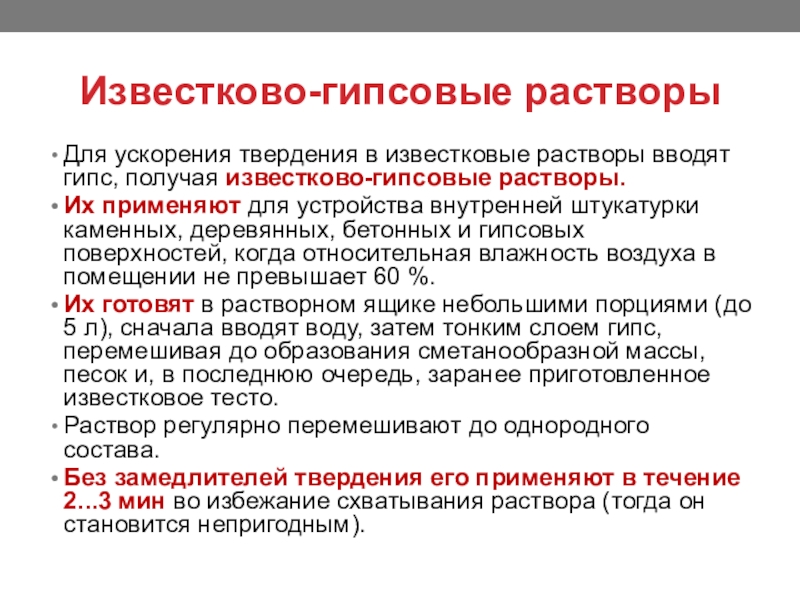

растворы.
Их применяют для устройства внутренней штукатурки каменных, деревянных, бетонных и гипсовых поверхностей, когда относительная влажность воздуха в помещении не превышает 60 %.
Их готовят в растворном ящике небольшими порциями (до 5 л), сначала вводят воду, затем тонким слоем гипс, перемешивая до образования сметанообразной массы, песок и, в последнюю очередь, заранее приготовленное известковое тесто.
Раствор регулярно перемешивают до однородного состава.
Без замедлителей твердения его применяют в течение 2...3 мин во избежание схватывания раствора (тогда он становится непригодным).

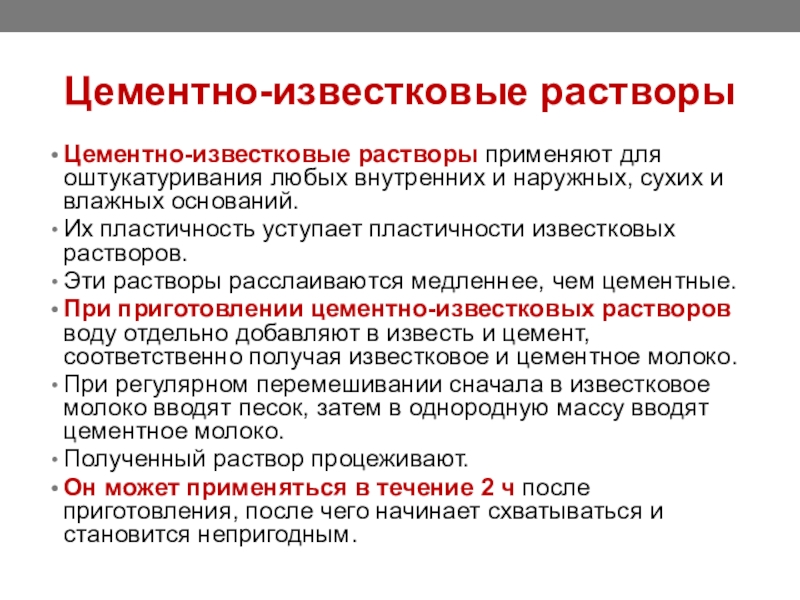

и влажных оснований.
Их пластичность уступает пластичности известковых растворов.
Эти растворы расслаиваются медленнее, чем цементные.
При приготовлении цементно-известковых растворов воду отдельно добавляют в известь и цемент, соответственно получая известковое и цементное молоко.
При регулярном перемешивании сначала в известковое молоко вводят песок, затем в однородную массу вводят цементное молоко.
Полученный раствор процеживают.
Он может применяться в течение 2 ч после приготовления, после чего начинает схватываться и становится непригодным.

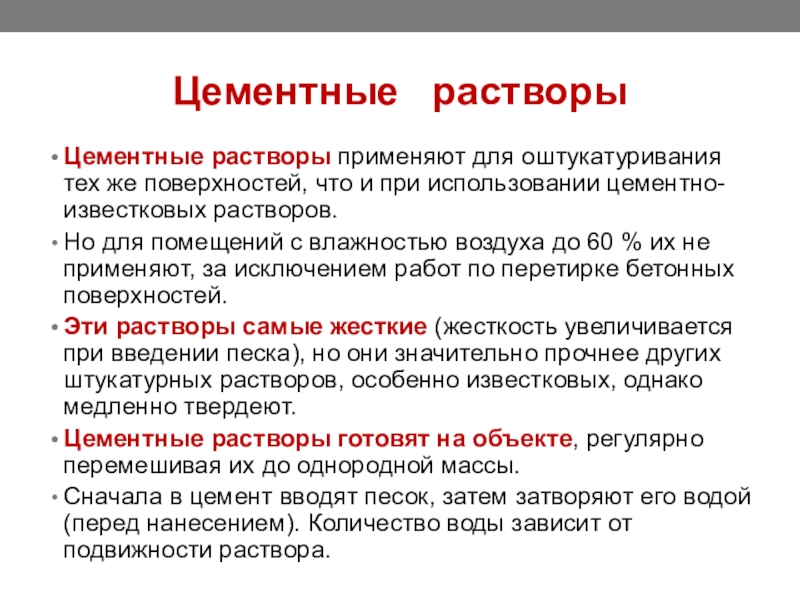

и при использовании цементно-известковых растворов.
Но для помещений с влажностью воздуха до 60 % их не применяют, за исключением работ по перетирке бетонных поверхностей.
Эти растворы самые жесткие (жесткость увеличивается при введении песка), но они значительно прочнее других штукатурных растворов, особенно известковых, однако медленно твердеют.
Цементные растворы готовят на объекте, регулярно перемешивая их до однородной массы.
Сначала в цемент вводят песок, затем затворяют его водой (перед нанесением). Количество воды зависит от подвижности раствора.

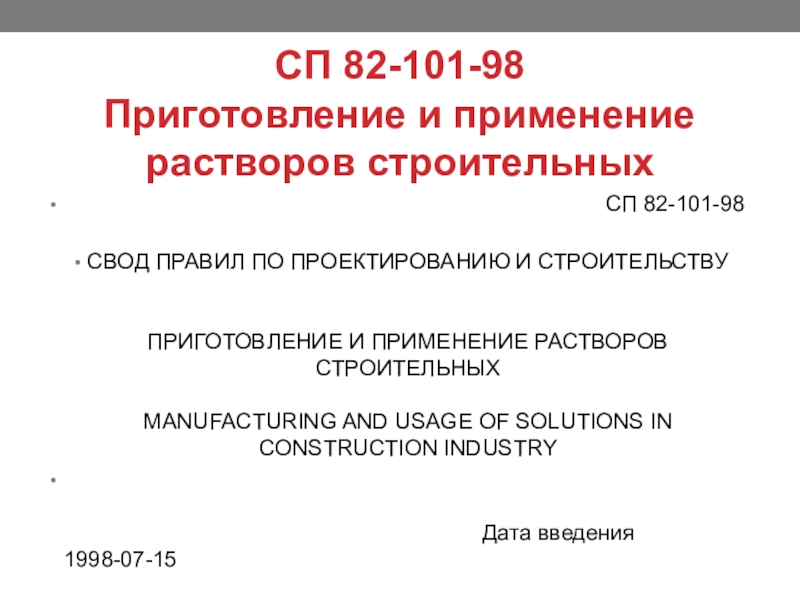

СП 82-101-98
СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ ПРИГОТОВЛЕНИЕ И ПРИМЕНЕНИЕ РАСТВОРОВ СТРОИТЕЛЬНЫХ MANUFACTURING AND USAGE OF SOLUTIONS IN CONSTRUCTION INDUSTRY
Дата введения 1998-07-15

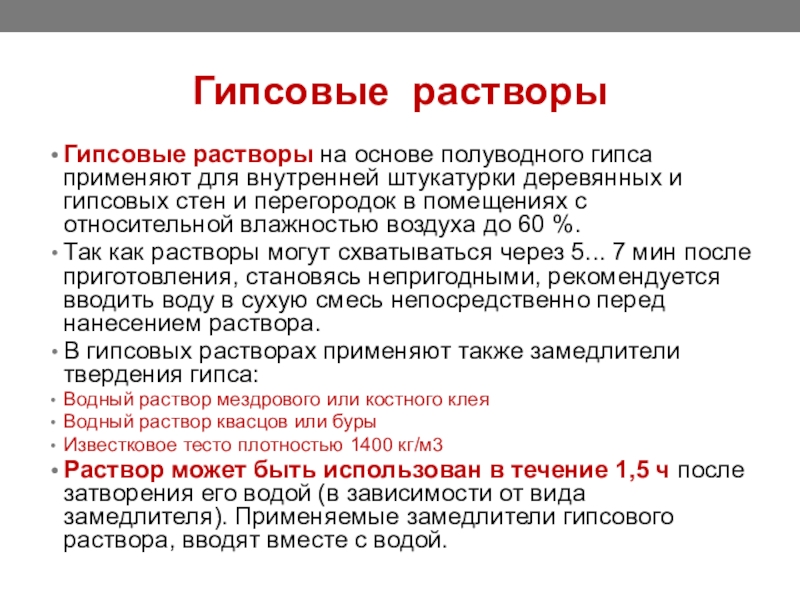

(обрызг и грунт)

штукатурок

деревянных и гипсовых стен и перегородок в помещениях с относительной влажностью воздуха до 60 %.
Так как растворы могут схватываться через 5... 7 мин после приготовления, становясь непригодными, рекомендуется вводить воду в сухую смесь непосредственно перед нанесением раствора.
В гипсовых растворах применяют также замедлители твердения гипса:
Водный раствор мездрового или костного клея
Водный раствор квасцов или буры
Известковое тесто плотностью 1400 кг/м3
Раствор может быть использован в течение 1,5 ч после затворения его водой (в зависимости от вида замедлителя). Применяемые замедлители гипсового раствора, вводят вместе с водой.

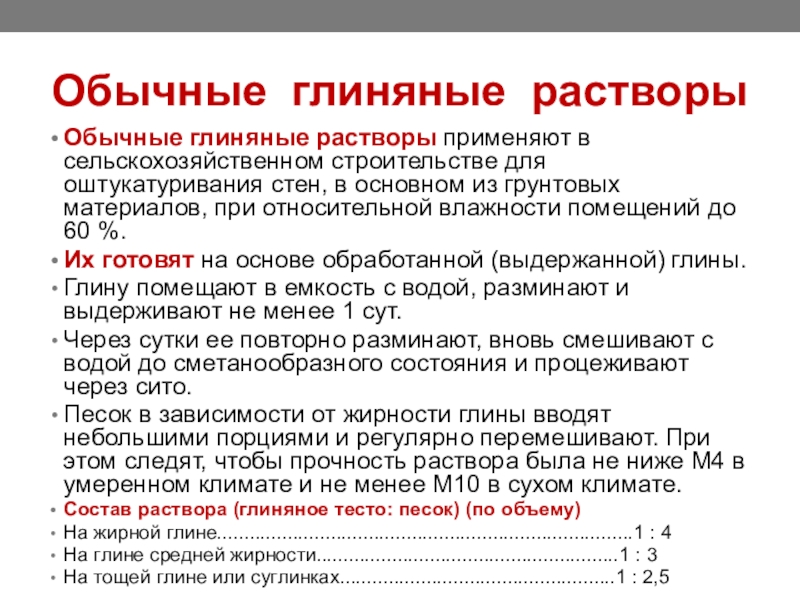

стен, в основном из грунтовых материалов, при относительной влажности помещений до 60 %.
Их готовят на основе обработанной (выдержанной) глины.
Глину помещают в емкость с водой, разминают и выдерживают не менее 1 сут.
Через сутки ее повторно разминают, вновь смешивают с водой до сметанообразного состояния и процеживают через сито.
Песок в зависимости от жирности глины вводят небольшими порциями и регулярно перемешивают. При этом следят, чтобы прочность раствора была не ниже М4 в умеренном климате и не менее М10 в сухом климате.
Состав раствора (глиняное тесто: песок) (по объему)
На жирной глине.............................................................................1 : 4
На глине средней жирности........................................................1 : 3
На тощей глине или суглинках...................................................1 : 2,5

после введения каждого компонента во избежание образования комков и получения неоднородного состава.
Эти компоненты предварительно просеивают.
Готовый раствор процеживают через сито (вибросито).
Штукатурные растворы без пластификаторов независимо от вида и назначения должны иметь при ручном нанесении подвижность от 3 до 7 см по стандартному конусу;
при механизированном нанесении — до 10 см.
Допускается повышение подвижности до 14 см при вытягивании тяг и до 12 см — для обычных растворов, но при этом следует учитывать снижение прочности и возможность образования трещин.

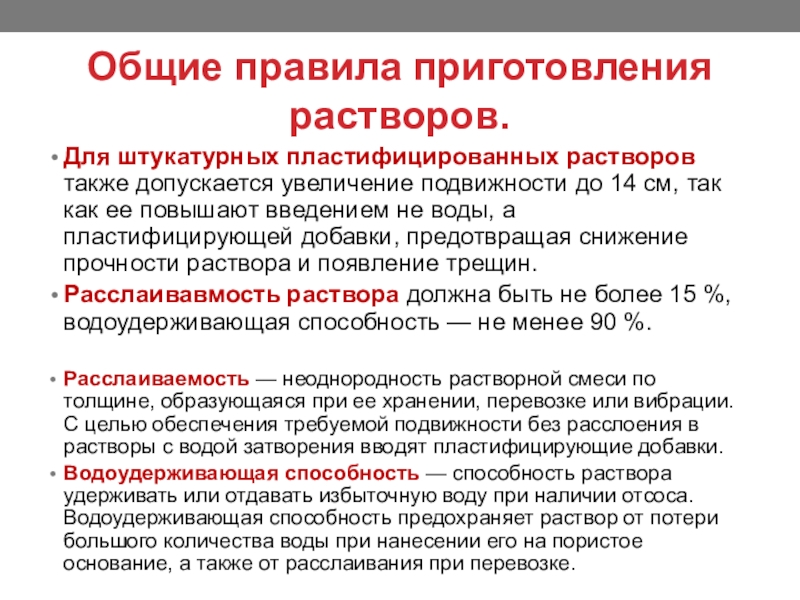

до 14 см, так как ее повышают введением не воды, а пластифицирующей добавки, предотвращая снижение прочности раствора и появление трещин.
Расслаивавмость раствора должна быть не более 15 %, водоудерживающая способность — не менее 90 %.

Расслаиваемость — неоднородность растворной смеси по толщине, образующаяся при ее хранении, перевозке или вибрации. С целью обеспечения требуемой подвижности без расслоения в растворы с водой затворения вводят пластифицирующие добавки.
Водоудерживающая способность — способность раствора удерживать или отдавать избыточную воду при наличии отсоса. Водоудерживающая способность предохраняет раствор от потери большого количества воды при нанесении его на пористое основание, а также от расслаивания при перевозке.
