Презентация, доклад по МДК 03.01 Технология электрической и газовой сварки на тему:Условные обозначения швов сварных соединений
Содержание
- 1. Презентация по МДК 03.01 Технология электрической и газовой сварки на тему:Условные обозначения швов сварных соединений
- 2. Условные изображения и обозначения швов сварных соединений в конструкторских документах изделий устанавливает ГОСТ 2.312-72.СВАРНЫЕ СОЕДИНЕНИЯВЫХОД
- 3. СВАРНЫЕ СОЕДИНЕНИЯ Сварка – получение неразъёмного соединение
- 4. Определить вид сварного соединения по рисункам: 1)углового;2)стыкового;3)нахлесточного;4)таврового 5)торцевого; 6) с накладкойФорма ответа
- 5. Определить виды сварных швов по рисункам:В нижнем
- 6. 1.Установить соответствие между определением и термином Шов
- 7. 1.Что называется сварным соединением?2.Назовите сварные швы по

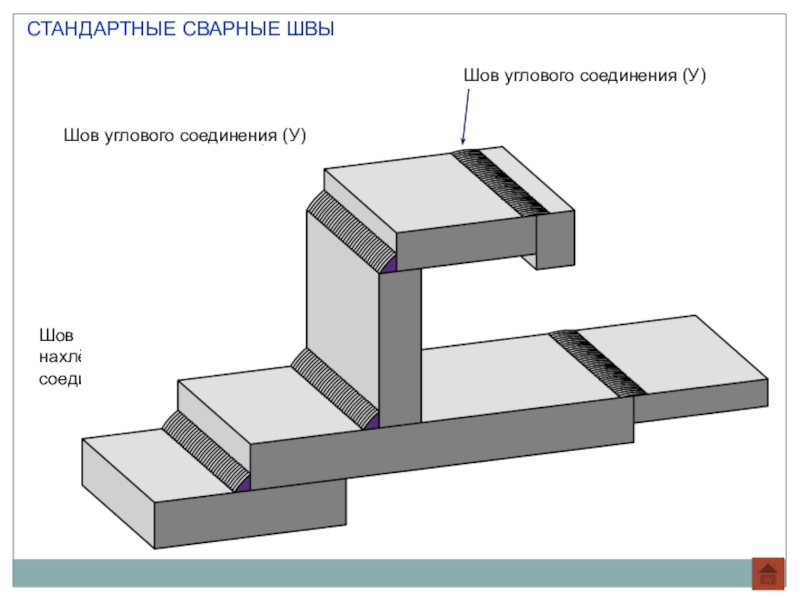

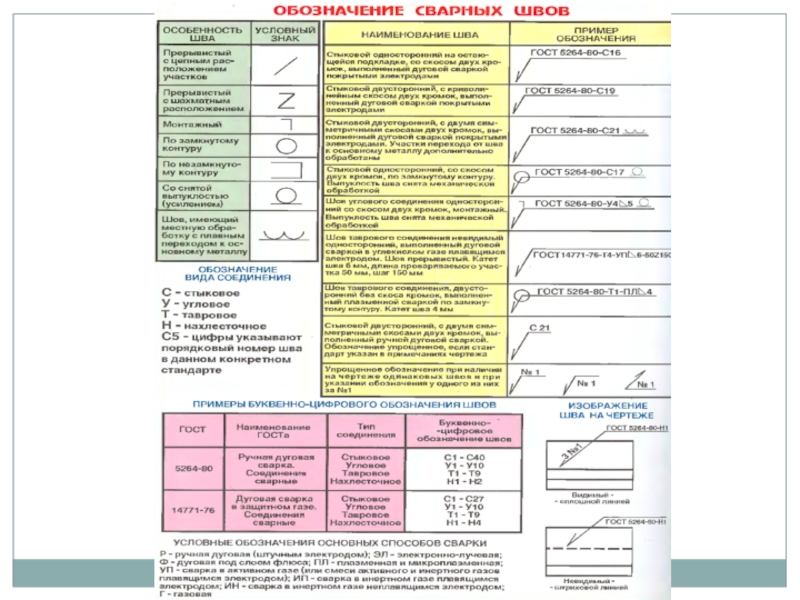

- 8. СТАНДАРТНЫЕ СВАРНЫЕ ШВЫ

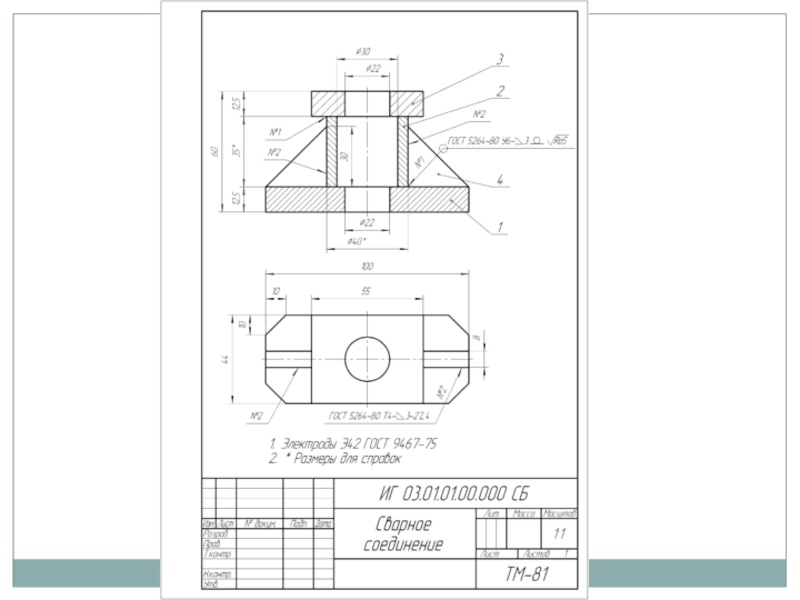

- 9. Слайд 9

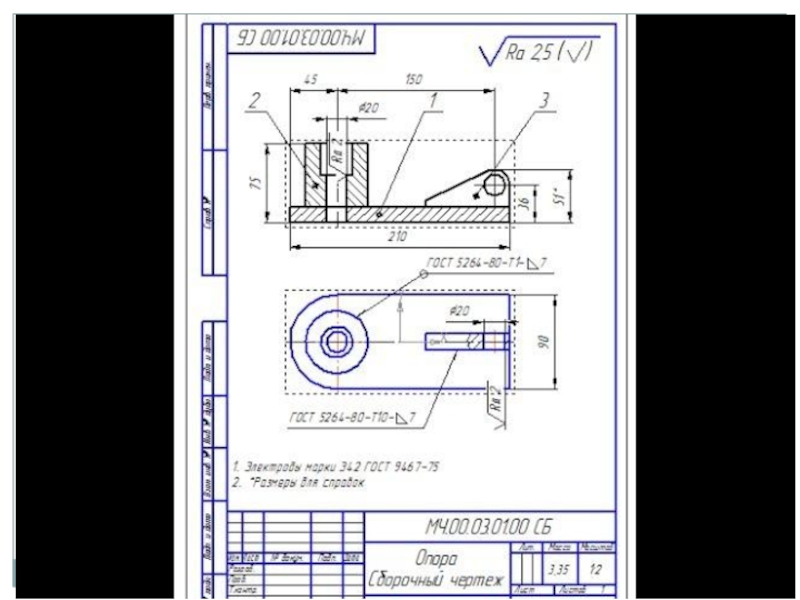

- 10. Слайд 10
- 11. ГОСТ 5264-80 Ручная дуговая сварка. ГОСТ 8713-79
- 12. Видимый шов сварного соединения изображают сплошной основной
- 13. Катетом углового шва называется кратчайшее

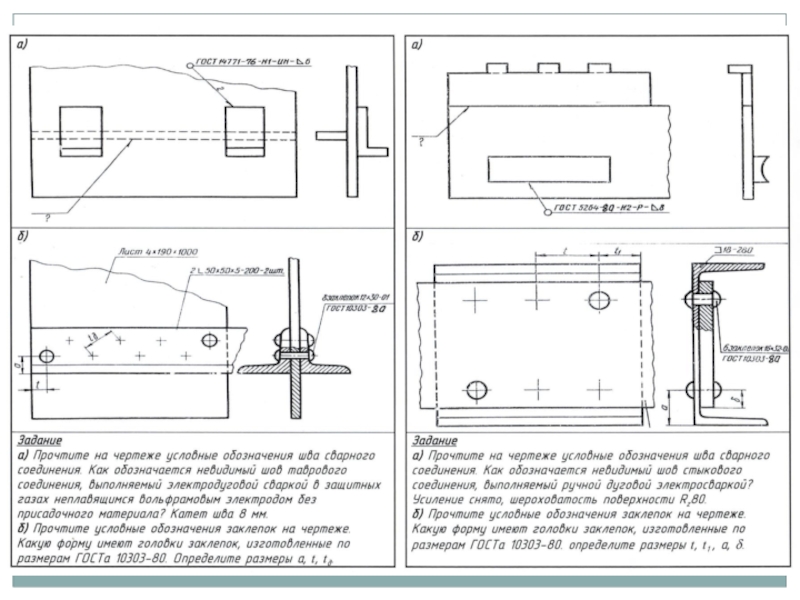

- 14. Слайд 14

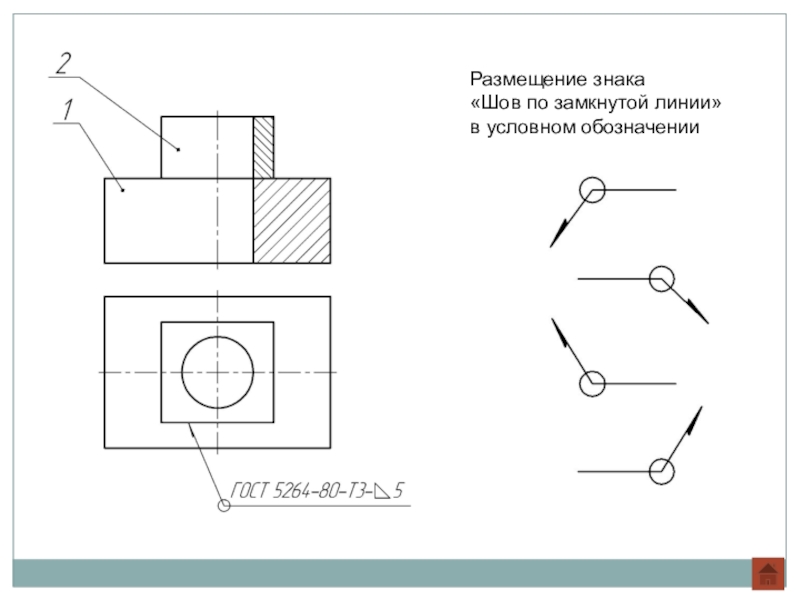

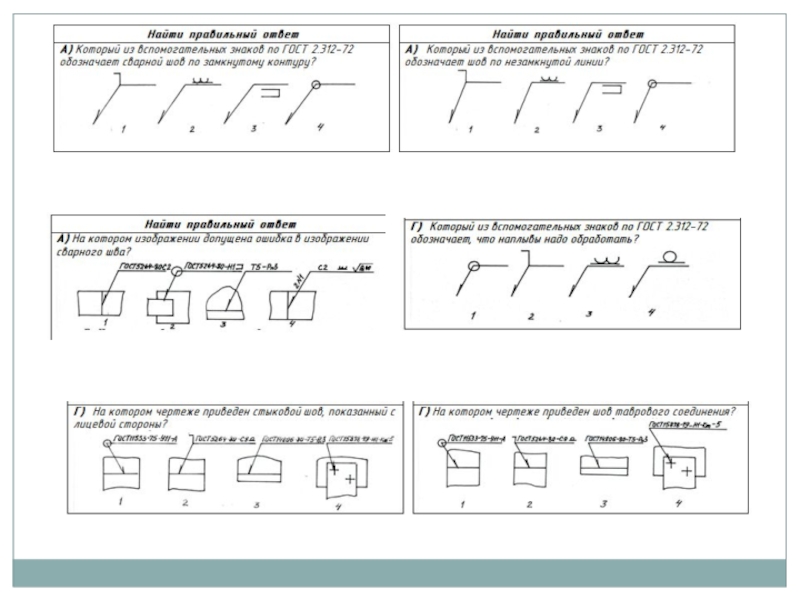

- 15. Размещение знака «Шов по замкнутой линии» в условном обозначении

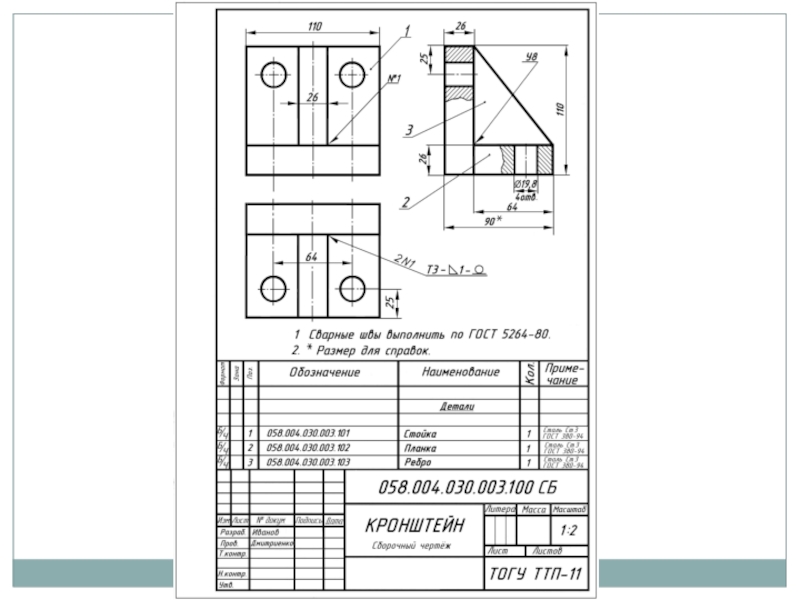

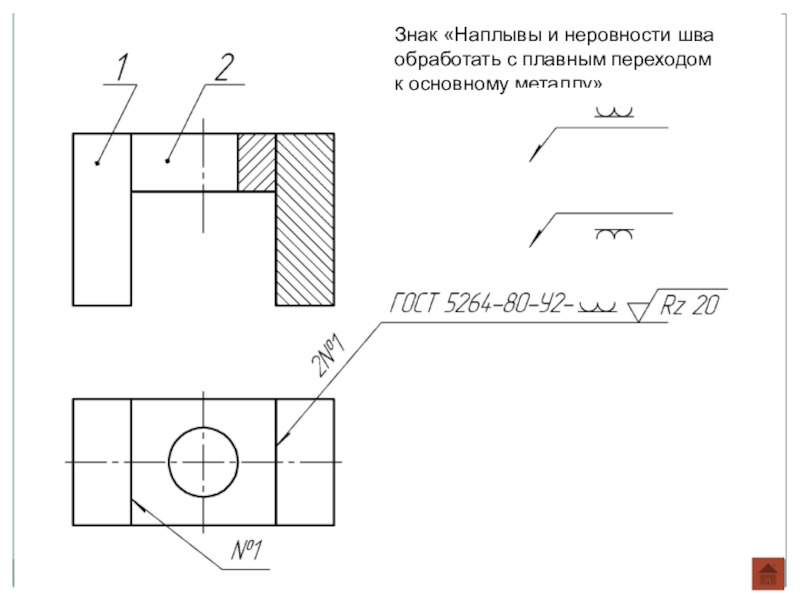

- 16. Слайд 16
- 17. Знак «Усиление шва снять»

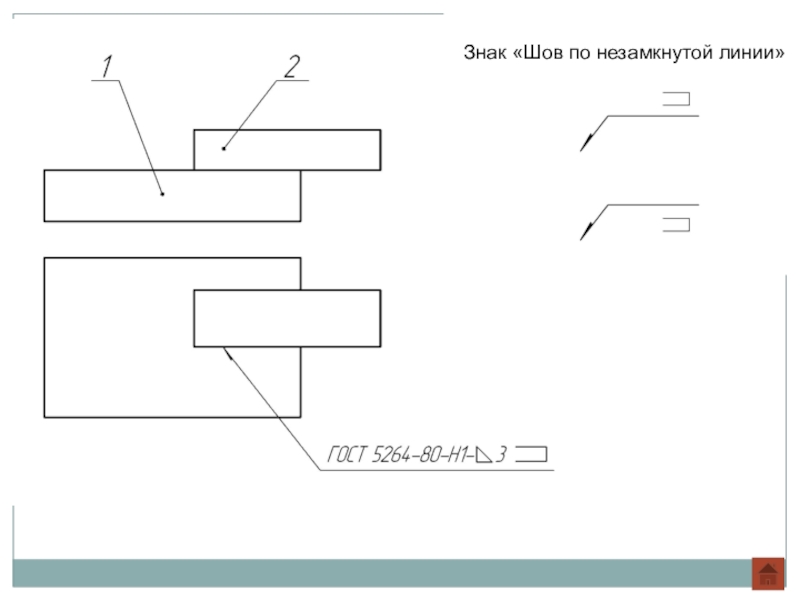

- 18. Знак «Шов по незамкнутой линии»
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
Условные изображения и обозначения швов сварных соединений в конструкторских документах изделий устанавливает ГОСТ 2.312-72.СВАРНЫЕ СОЕДИНЕНИЯВЫХОД
Слайд 1Государственное профессиональное образовательное учреждение
«Донецкий профессиональный лицей автотранспорта»
Тема урока: «Условные обозначения швов
Слайд 2Условные изображения и обозначения швов сварных соединений в конструкторских документах изделий
устанавливает ГОСТ 2.312-72.
СВАРНЫЕ СОЕДИНЕНИЯ
ВЫХОД
Слайд 3СВАРНЫЕ СОЕДИНЕНИЯ
Сварка – получение неразъёмного соединение деталей путём образования межатомных
связей между соединяемыми частями
при их нагревании или пластическом деформировании.

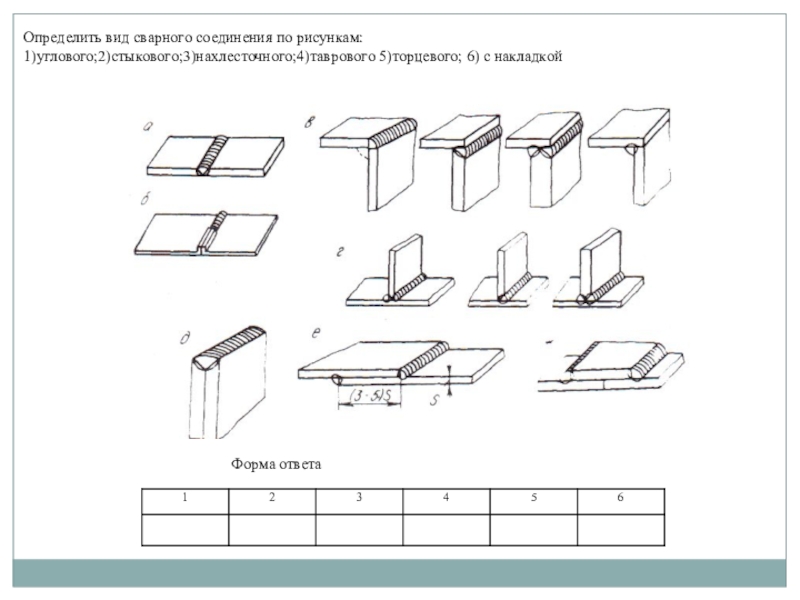

Слайд 4Определить вид сварного соединения по рисункам:
1)углового;2)стыкового;3)нахлесточного;4)таврового 5)торцевого; 6) с накладкой
Форма
ответа
Слайд 5
Определить виды сварных швов по рисункам:
В нижнем положении;
В горизонтальном положении
по положению в пространстве
В вертикальном положении
потолочные
В вертикальном положении
потолочные
5)Прерывистые – по протяженности
6) Фланговые
7) Лобовые
8)Комбинированные по отношению к действующим нагрузкам
9) Косые
10)Нормальные
11)Выпуклые по количеству наплавленного металла
12)Вогнутые

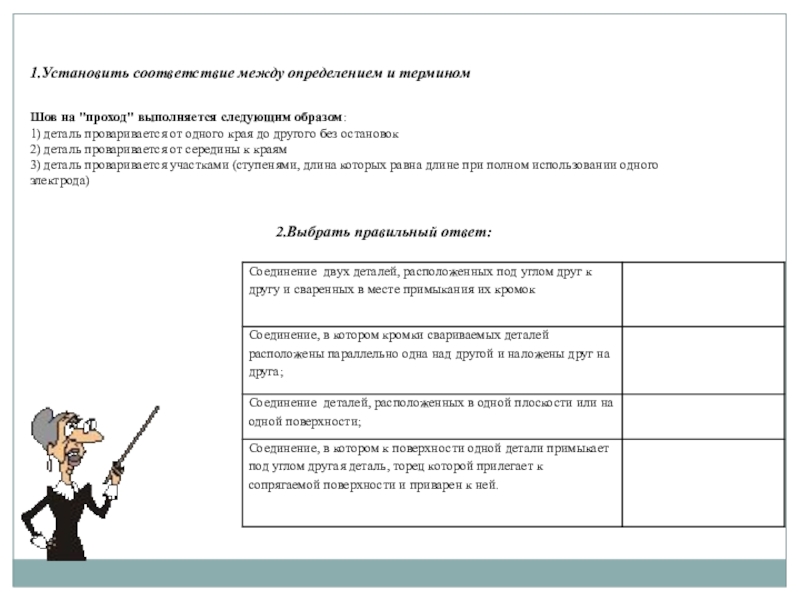

Слайд 6
1.Установить соответствие между определением и термином
Шов на "проход" выполняется следующим
образом:
1) деталь проваривается от одного края до другого без остановок
2) деталь проваривается от середины к краям
3) деталь проваривается участками (ступенями, длина которых равна длине при полном использовании одного электрода)
2.Выбрать правильный ответ:
Слайд 71.Что называется сварным соединением?
2.Назовите сварные швы по виду соединения?
3.Какая сторона шва
называется лицевой?
4.Какие виды сварных швов по расположению в пространстве вы знаете?
4.Какие виды сварных швов по расположению в пространстве вы знаете?
Слайд 11ГОСТ 5264-80 Ручная дуговая сварка.
ГОСТ 8713-79 Сварка под флюсом.
ГОСТ 14806-80
Дуговая сварка алюминия
и алюминиевых сплавов в инертных газах.
ГОСТ 15878-79 Контактная сварка.
ГОСТ 23518-79 Дуговая сварка в защитных газах.
ГОСТ 11533-75 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами.
ГОСТ 11534-75 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами.
ГОСТ 11776-74 Дуговая сварка. Соединения сварные точечные.
ГОСТ 14771-76 Дуговая сварка в защитном газе.
ГОСТ 15164-78 Электрошлаковая сварка.
ГОСТ 15878-79 Контактная сварка.
ГОСТ 23518-79 Дуговая сварка в защитных газах.
ГОСТ 11533-75 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами.
ГОСТ 11534-75 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами.
ГОСТ 11776-74 Дуговая сварка. Соединения сварные точечные.
ГОСТ 14771-76 Дуговая сварка в защитном газе.
ГОСТ 15164-78 Электрошлаковая сварка.
Слайд 12Видимый шов сварного соединения изображают сплошной основной линией, невидимый шов –
штриховой линией.
От изображения шва проводят линию-выноску, заканчивающуюся односторонней стрелкой.
От изображения шва проводят линию-выноску, заканчивающуюся односторонней стрелкой.
Условное обозначение видимого шва (шов на лицевой стороне) пишут над полкой. Условное обозначение шва находящегося с оборотной стороны (невидимый шов) пишут под полкой.
Линию-выноску предпочтительно проводить от изображения видимого шва.
Слайд 13

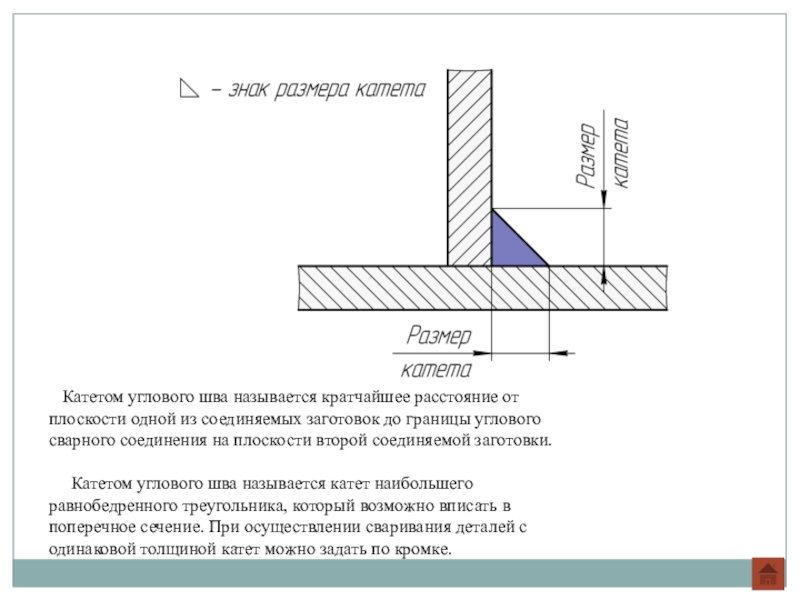

Катетом углового шва называется кратчайшее расстояние от плоскости одной
из соединяемых заготовок до границы углового сварного соединения на плоскости второй соединяемой заготовки.
Катетом углового шва называется катет наибольшего равнобедренного треугольника, который возможно вписать в поперечное сечение. При осуществлении сваривания деталей с одинаковой толщиной катет можно задать по кромке.
Катетом углового шва называется катет наибольшего равнобедренного треугольника, который возможно вписать в поперечное сечение. При осуществлении сваривания деталей с одинаковой толщиной катет можно задать по кромке.
