Презентация, доклад по инженерной графике на тему Выполнение Графической работы №4 Сечение геометрического тела
Содержание
- 1. Презентация по инженерной графике на тему Выполнение Графической работы №4 Сечение геометрического тела
- 2. Цель: 1. Изучение методов проецирования геометрических
- 3. Выполнить на формате А3 (297х420)в системе трех
- 4. Чертеж любого назначения выполняется на листке чертежной
- 5. Размер основного формата А3 (297х420)На формате А3
- 6. Начинать чертить геометрические тела (призма, пирамида, конус,

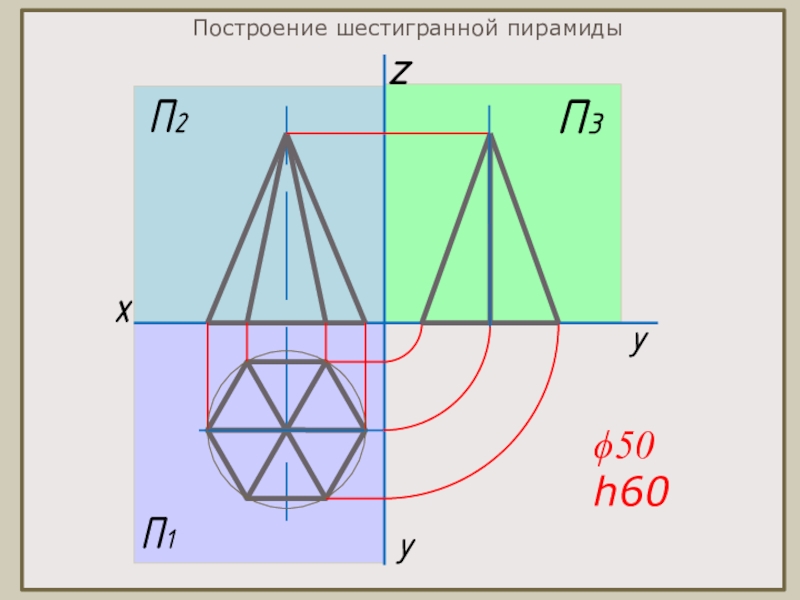

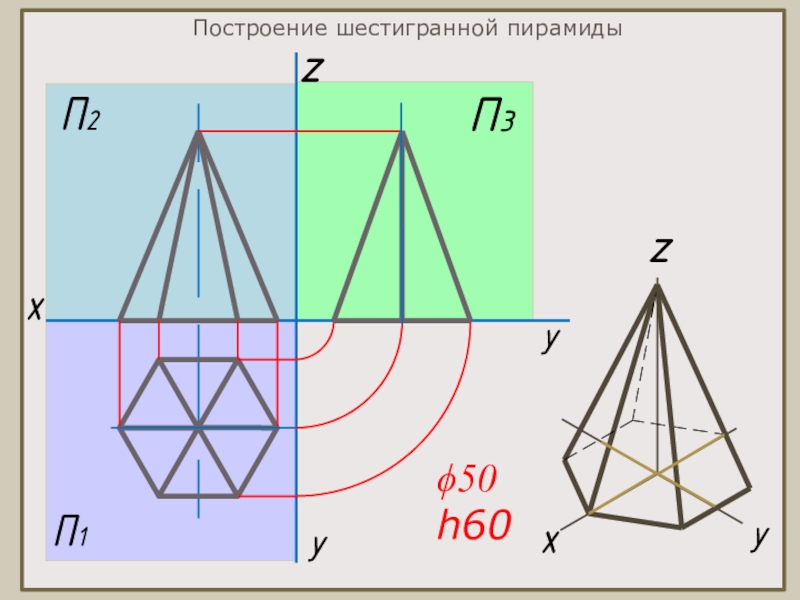

- 7. Построение шестигранной пирамидыϕ50h60
- 8. Построение шестигранной пирамидыϕ50h60
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Заполнить основную надпись чертежным шрифтом типа Б,

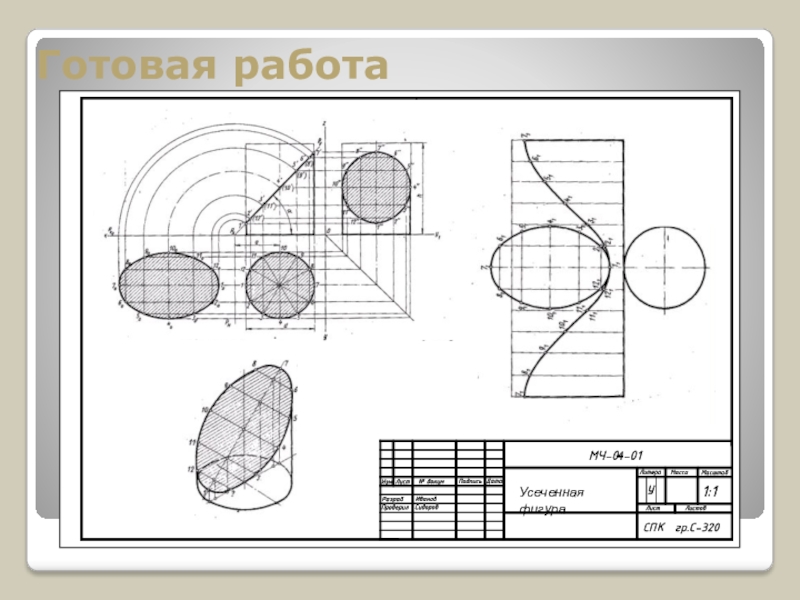

- 13. Готовая работа
Цель: 1. Изучение методов проецирования геометрических образов и их комбинаций на три плоскости проекций.2. Изучение и практическое применение правил построения разверток геометрических тел.
Слайд 1Графическая работа №4
«Построение комплексного чертежа тела вращения, рассеченного плоскостью, его развертки
Слайд 2
Цель:
1. Изучение методов проецирования геометрических образов и их комбинаций на три плоскости
проекций.
2. Изучение и практическое применение правил построения разверток геометрических тел.
2. Изучение и практическое применение правил построения разверток геометрических тел.

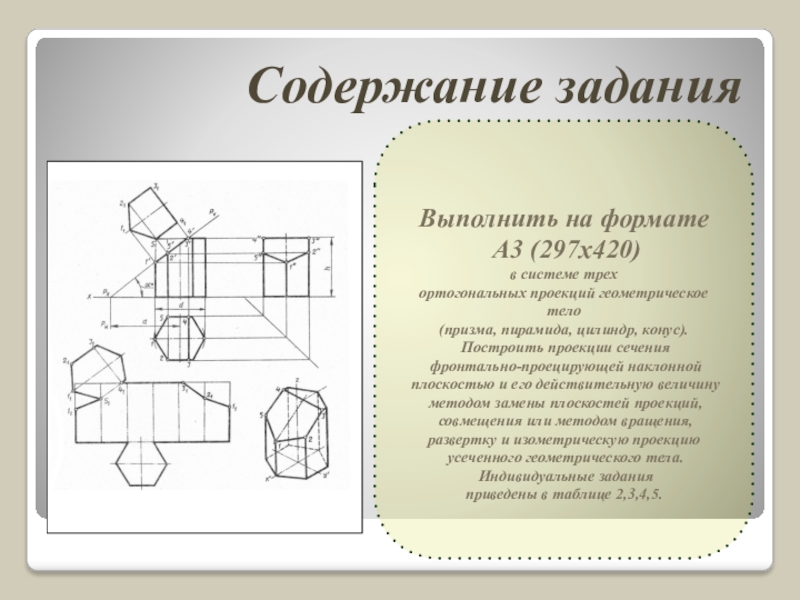

Слайд 3
Выполнить на формате
А3 (297х420)
в системе трех
ортогональных проекций геометрическое тело
(призма, пирамида, цилиндр, конус).
Построить проекции сечения
фронтально-проецирующей наклонной
плоскостью и его действительную величину
методом замены плоскостей проекций,
совмещения или методом вращения,
развертку и изометрическую проекцию
усеченного геометрического тела.
Индивидуальные задания
приведены в таблице 2,3,4,5.
Содержание задания

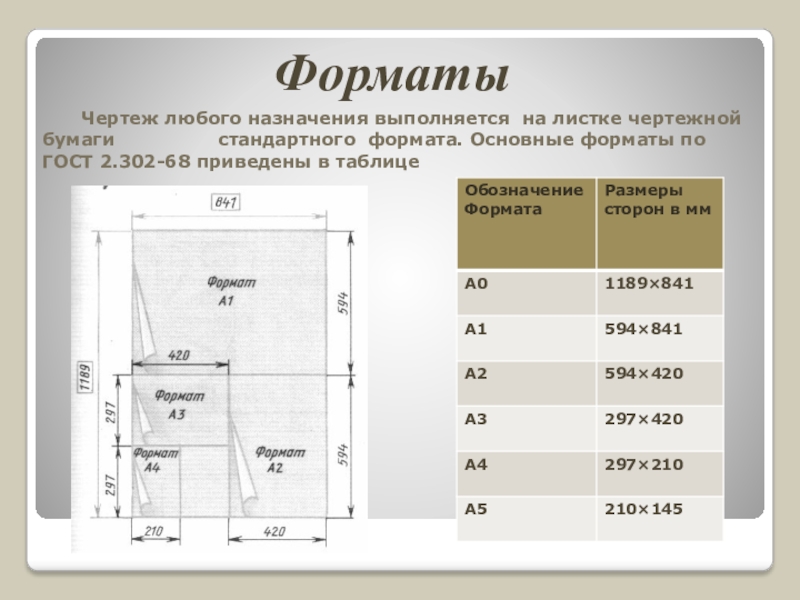

Слайд 4Чертеж любого назначения выполняется на листке чертежной бумаги
стандартного формата. Основные форматы по ГОСТ 2.302-68 приведены в таблице
Форматы

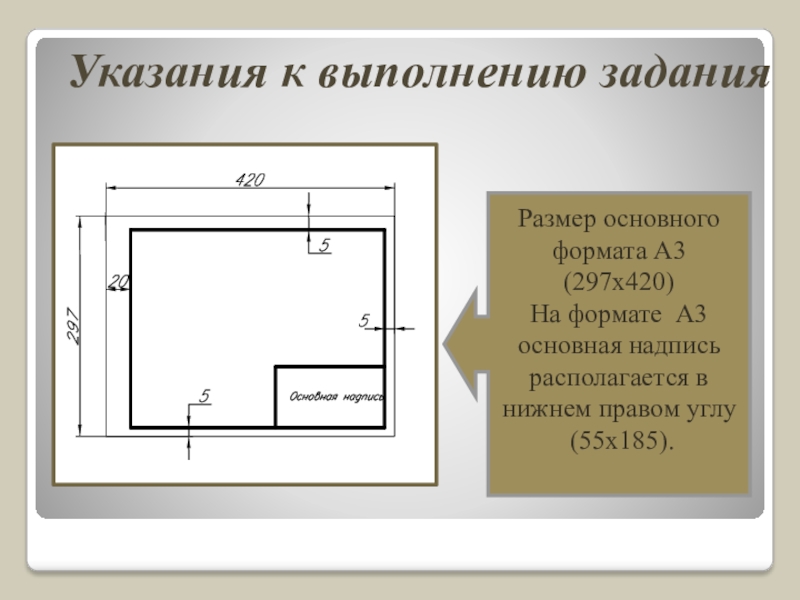

Слайд 5Размер основного формата А3 (297х420)
На формате А3 основная надпись располагается в
нижнем правом углу
(55х185).
(55х185).
Указания к выполнению задания

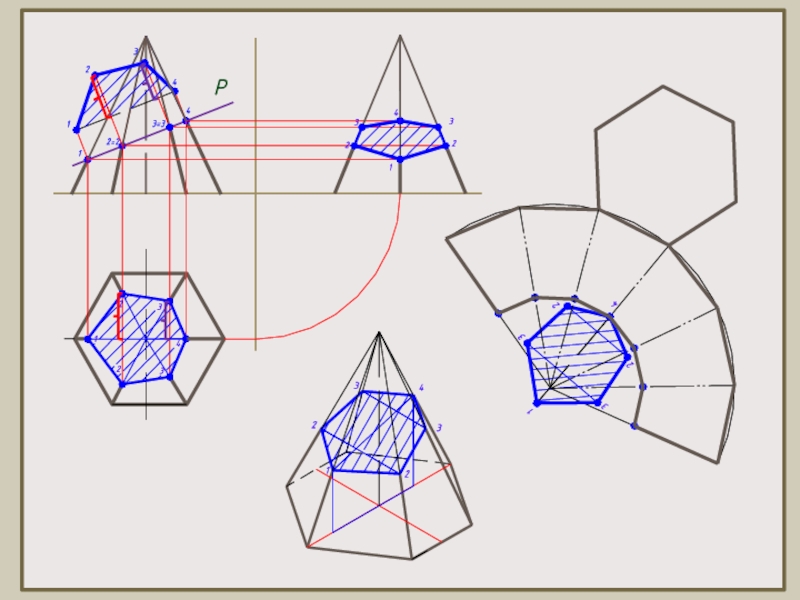

Слайд 6 Начинать чертить геометрические тела (призма, пирамида, конус, цилиндр) с горизонтальной проекции,
где их основания спроецированы в натуральную величину. По заданным размерам построить в проекционной связи три проекции.

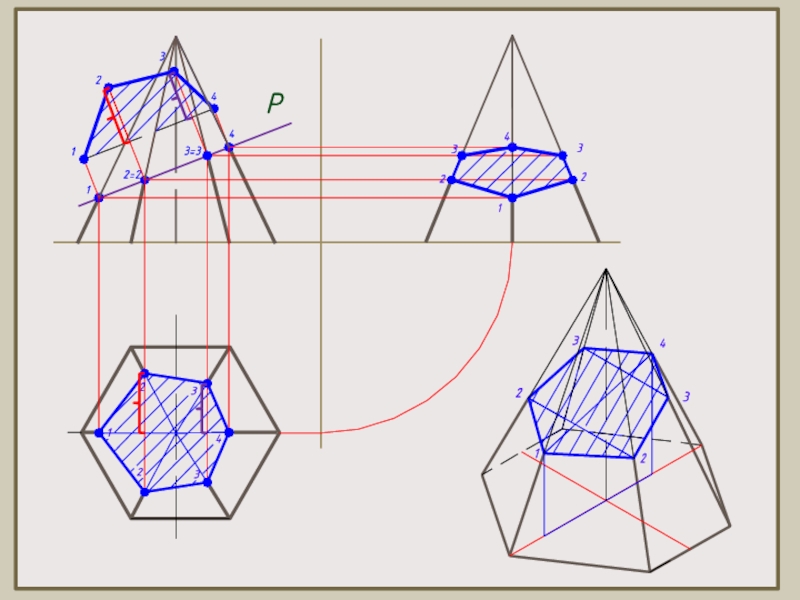

При пересечении геометрического тела фронтально-проецирующей плоскостью, фронтальная проекция фигуры сечения совпадает со следом плоскости. Фронтальные проекции точек фигуры сечения определены, а горизонтальные и профильные – определить по проекционной связи и условию принадлежности точки прямой.
Натуральную величину фигуры сечения определить методом замены плоскостей проекций или методом вращения вокруг следа плоскости.
Чтобы построить развертки усеченных геометрических тел, необходимо вначале построить полные развертки их боковых поверхностей. Затем определить натуральные величины отсеченных частей ребер у гранных тел и образующих тел вращения способом вращения вокруг оси перпендикулярной горизонтальной плоскости проекций. Построить линию сечения, к одной из ее сторон пристроить натуральную величину фигуры сечения. Линии сгиба на развертке выполнить штрих-пунктирной с двумя точками. Достроить основание геометрического тела к его боковой поверхности.
Изометрическую поверхность усеченного геометрического тела начинать строить с основания, откладывая по оси Х и Y соответствующие точки с горизонтальной проекции. Из этих точек отложить отрезки, взятые с фронтальной или профильной проекции по оси Z. Полученные точки фигуры сечения – соединить.
Необходимо соблюдать требования ГОСТов к оформлению чертежей:
а) обводка линий проводится согласно ГОСТ 2.303-68.
б) для обозначения точек применять только чертежный шрифт по ГОСТ 2.304-81.
При пересечении геометрического тела фронтально-проецирующей плоскостью, фронтальная проекция фигуры сечения совпадает со следом плоскости. Фронтальные проекции точек фигуры сечения определены, а горизонтальные и профильные – определить по проекционной связи и условию принадлежности точки прямой.
Натуральную величину фигуры сечения определить методом замены плоскостей проекций или методом вращения вокруг следа плоскости.
Чтобы построить развертки усеченных геометрических тел, необходимо вначале построить полные развертки их боковых поверхностей. Затем определить натуральные величины отсеченных частей ребер у гранных тел и образующих тел вращения способом вращения вокруг оси перпендикулярной горизонтальной плоскости проекций. Построить линию сечения, к одной из ее сторон пристроить натуральную величину фигуры сечения. Линии сгиба на развертке выполнить штрих-пунктирной с двумя точками. Достроить основание геометрического тела к его боковой поверхности.
Изометрическую поверхность усеченного геометрического тела начинать строить с основания, откладывая по оси Х и Y соответствующие точки с горизонтальной проекции. Из этих точек отложить отрезки, взятые с фронтальной или профильной проекции по оси Z. Полученные точки фигуры сечения – соединить.
Необходимо соблюдать требования ГОСТов к оформлению чертежей:
а) обводка линий проводится согласно ГОСТ 2.303-68.
б) для обозначения точек применять только чертежный шрифт по ГОСТ 2.304-81.
Слайд 12Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5;
7;
Образец заполнения основной надписи по (форме 1)
ГОСТ 2.104 – 68
