Презентация, доклад по дисциплине: Процессы открытых горных работ
Содержание
- 1. Презентация по дисциплине: Процессы открытых горных работ
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Схема размещение разрезных траншей
- 11. Способы проведения наклонных капитальных траншей

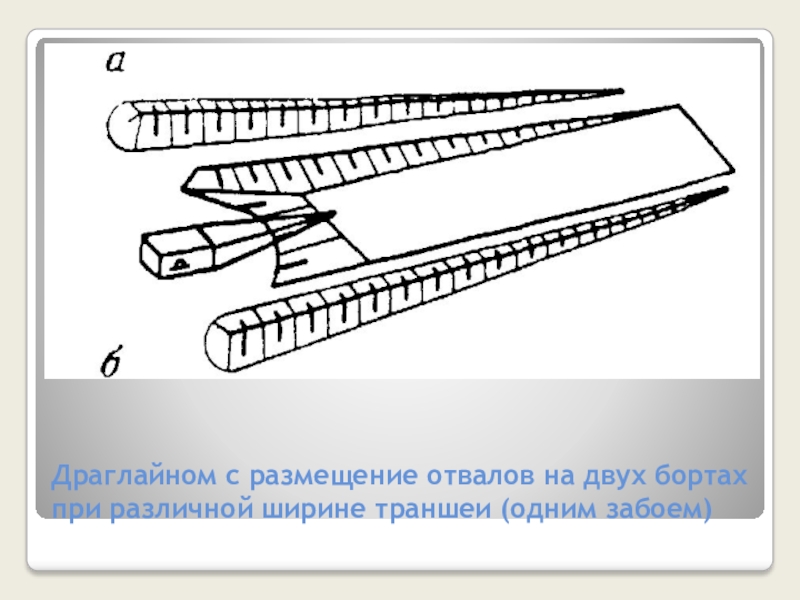

- 12. Драглайном с размещение отвалов на двух бортах при различной ширине траншеи (одним забоем)
- 13. Драглайном с размещение отвалов на двух бортах при различной ширине траншеи (полузабоем)
- 14. Драглайном с размещение отвалов на одном борту траншеи
- 15. Одноковшовым экскаватором с применением ж/д транспорта (погрузка на уровне установки экскаватора)

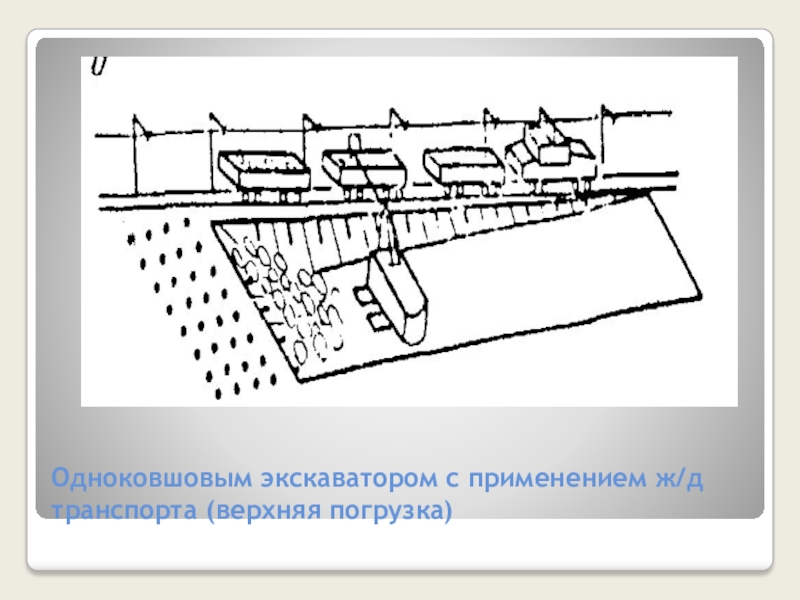

- 16. Одноковшовым экскаватором с применением ж/д транспорта (верхняя погрузка)
- 17. Одноковшовым экскаватором с применением автомобильного транспорта
- 18. Способы проведения горизонтальных разрезных траншей

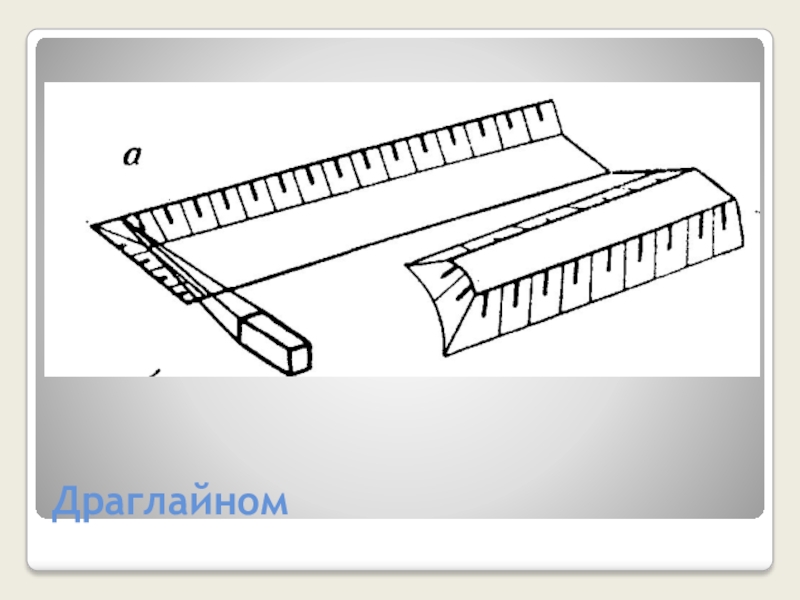

- 19. Драглайном

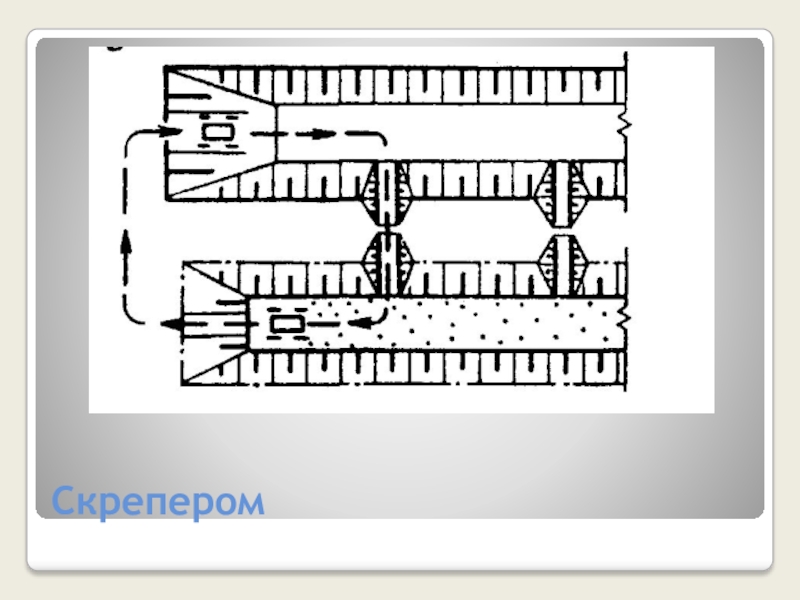

- 20. Скрепером

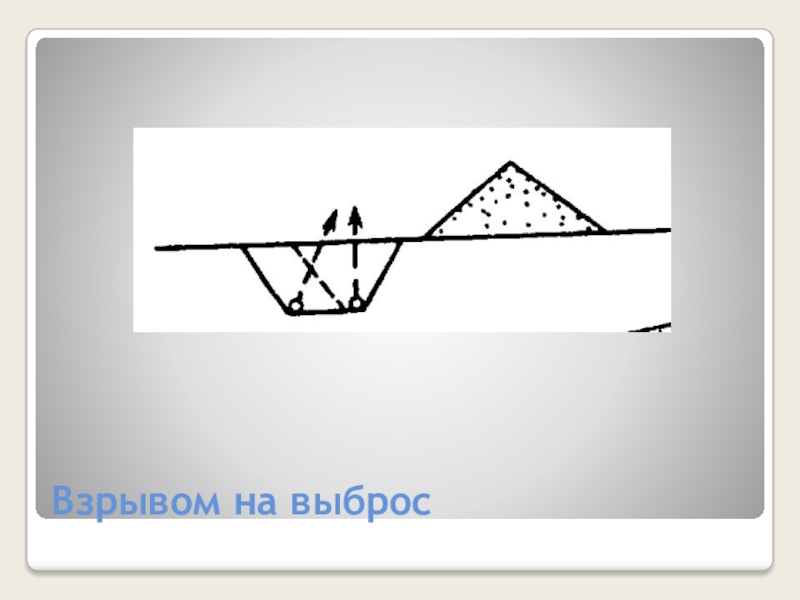

- 21. Взрывом на выброс
- 22. Слайд 22
- 23. Одноковшовым экскаватором в ж/д транспорт (на уровне установки экскаватора)

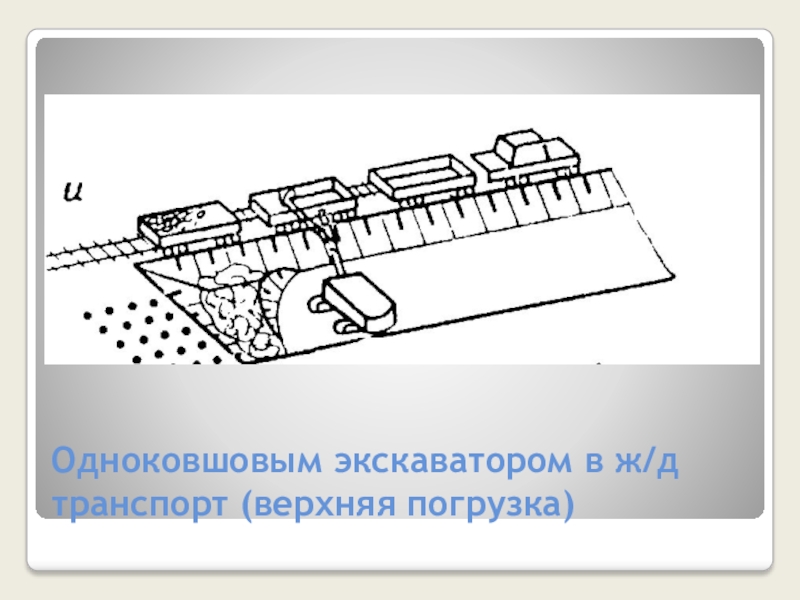

- 24. Одноковшовым экскаватором в ж/д транспорт (верхняя погрузка)

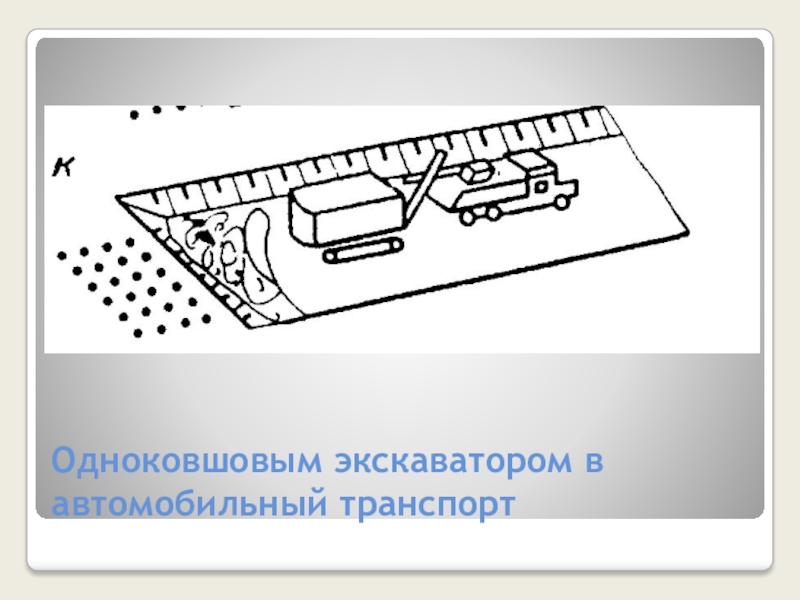

- 25. Одноковшовым экскаватором в автомобильный транспорт
- 26. При большой глубине траншеи (1 – 7 порядок слоевого проведения траншеи)
- 27. Классификация траншей
- 28. Первый класс: По расположению относительно контура карьера1. Внешние (фланговые)2. Внутренние (центральные)
- 29. Слайд 29
- 30. Слайд 30

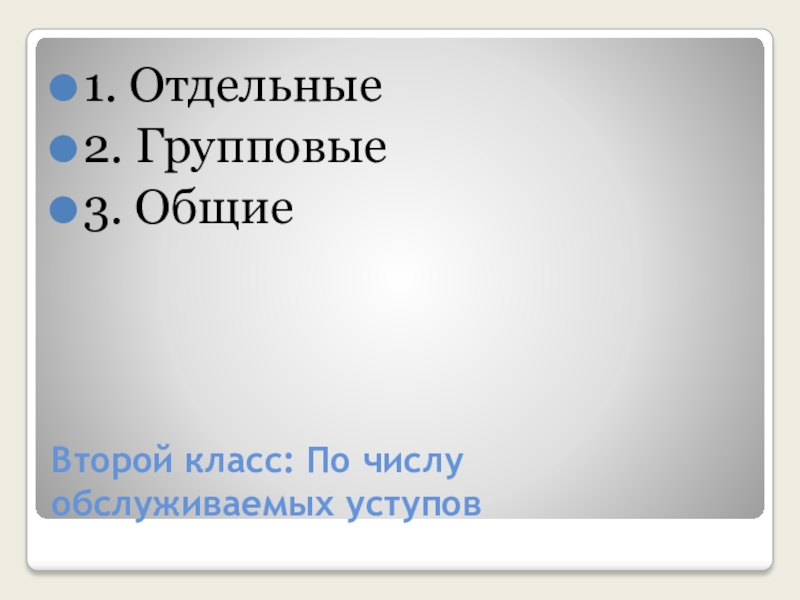

- 31. Второй класс: По числу обслуживаемых уступов 1. Отдельные2. Групповые3. Общие
- 32. Отдельная капитальная траншея – вскрывает один уступ1.
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Преимущество отдельных траншей 1. Возможность обеспечения каждого
- 39. Групповая траншея – вскрывает несколько уступов (группу
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Общая траншей - вскрывает все уступы карьера1.
- 45. Слайд 45
- 46. Слайд 46
- 47. Комбинирование различных типов траншей
- 48. Слайд 48
- 49. Третий класс: Место расположение траншей1. Стационарные –
- 50. Слайд 50
- 51. Четвёртый класс: По назначению1. Одинарная – называют
- 52. Пятый класс: По углу наклона траншеи1. Наклонные
- 53. Шестой класс: По форме трассы1. Простая –
- 54. Петлевыми являются траншеи, отдельные участки которых соединены
- 55. Слайд 55

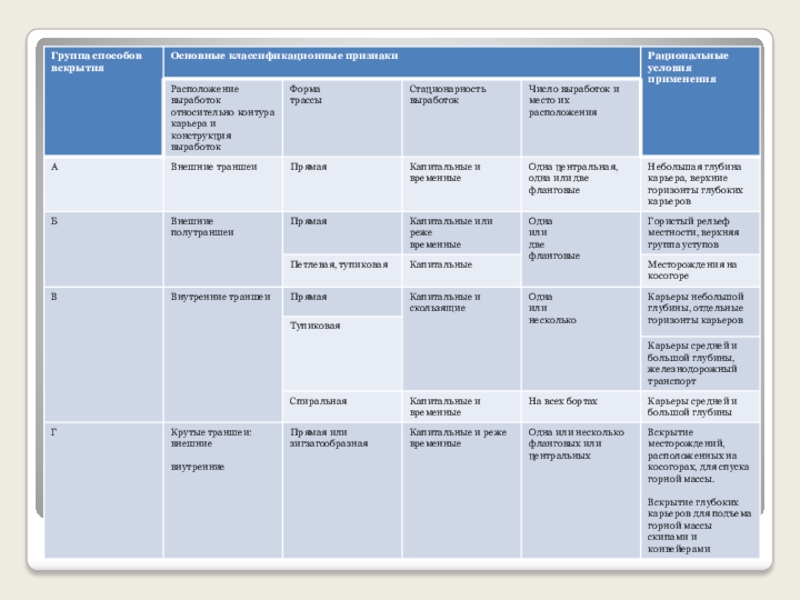

- 56. Классификация способов вскрытия
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Слайд 60
- 61. Слайд 61
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64
- 65. Слайд 65
- 66. Слайд 66
- 67. Слайд 67
- 68. Слайд 68
- 69. Слайд 69
- 70. Слайд 70
- 71. Слайд 71
- 72. Слайд 72
- 73. Слайд 73
- 74. Слайд 74
- 75. Слайд 75
- 76. Слайд 76
- 77. Слайд 77
- 78. Слайд 78
- 79. Схема вскрытия рабочих горизонтов при отработке наклонного пластового месторождения панелями

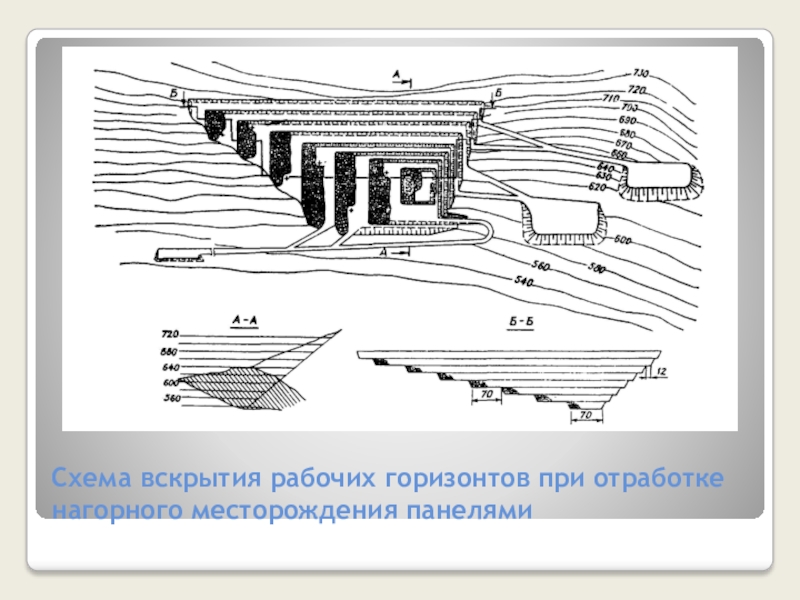

- 80. Схема вскрытия рабочих горизонтов при отработке нагорного месторождения панелями

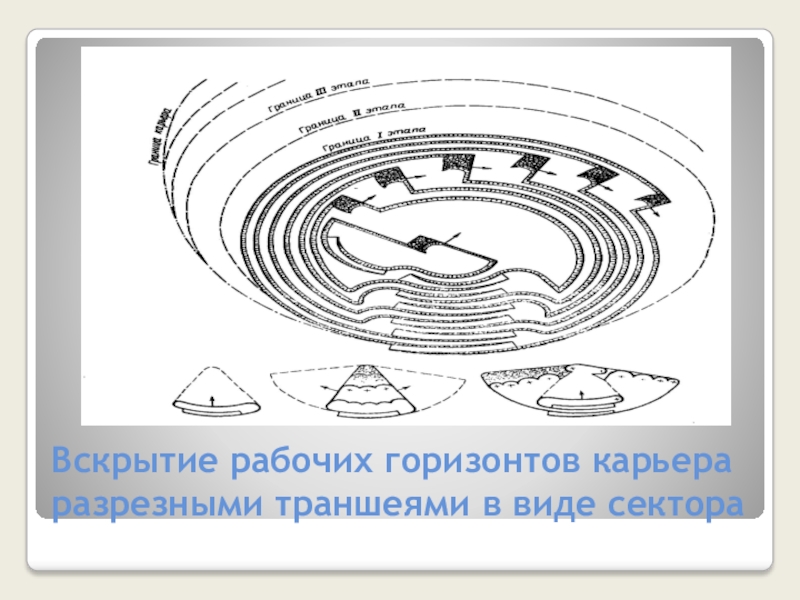

- 81. Вскрытие рабочих горизонтов карьера разрезными траншеями в виде сектора
- 82. Задание Показать схемы движения транспорта 1.
- 83. Слайд 83
- 84. Слайд 84

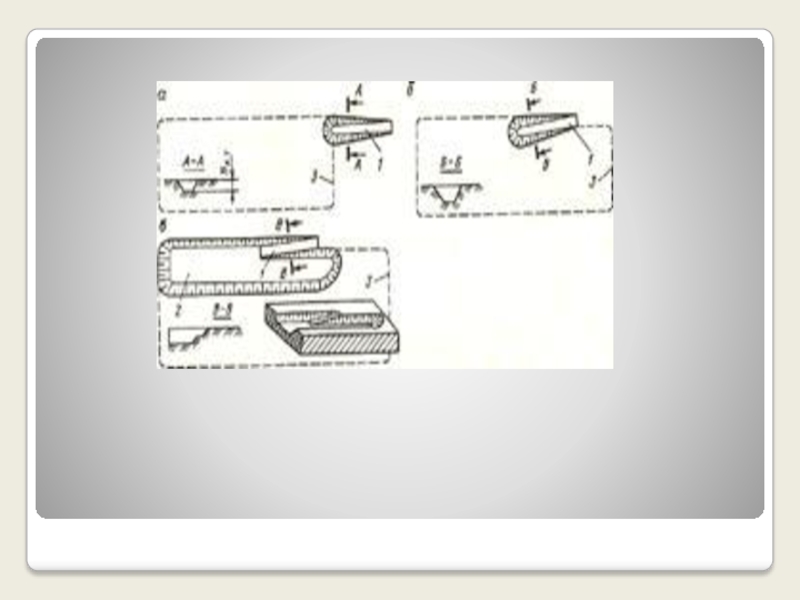

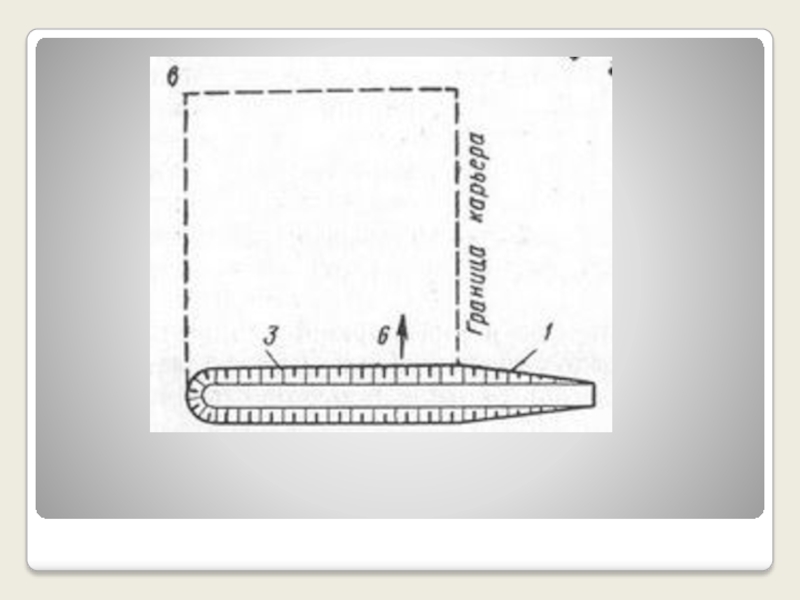

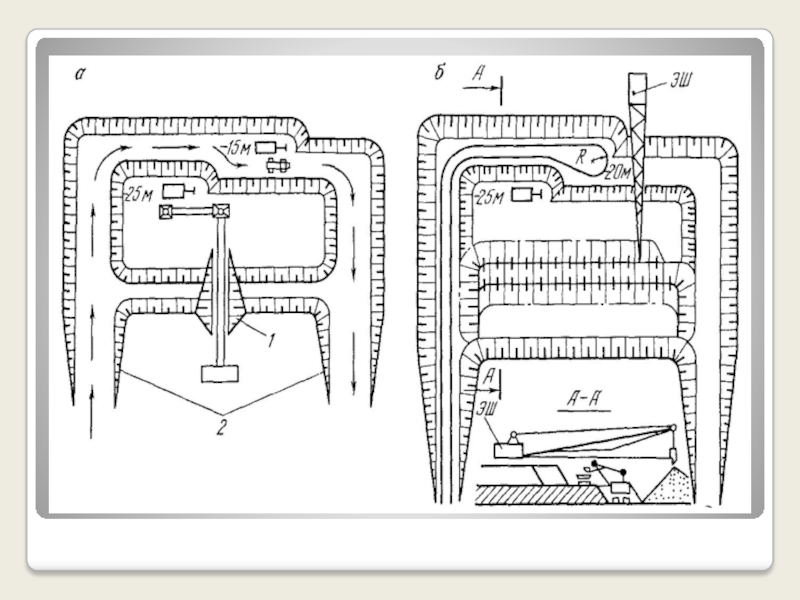

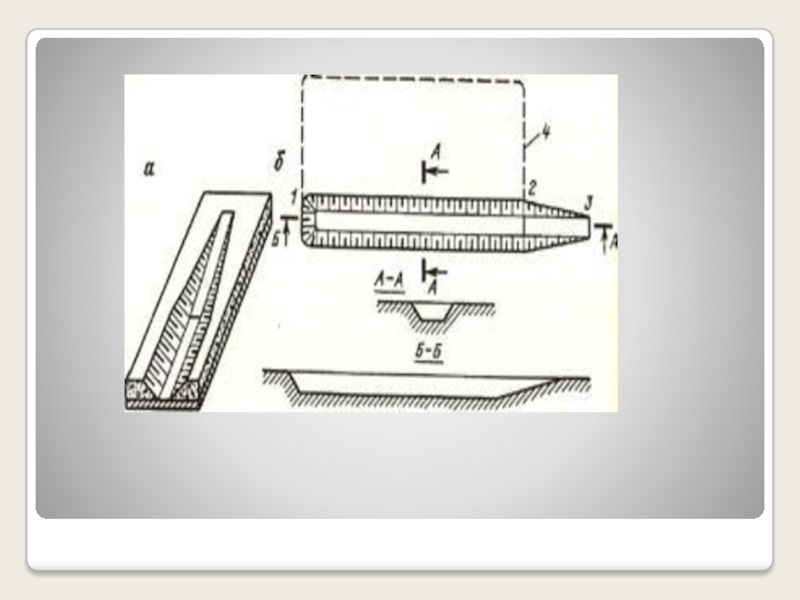

Схема размещение разрезных траншей

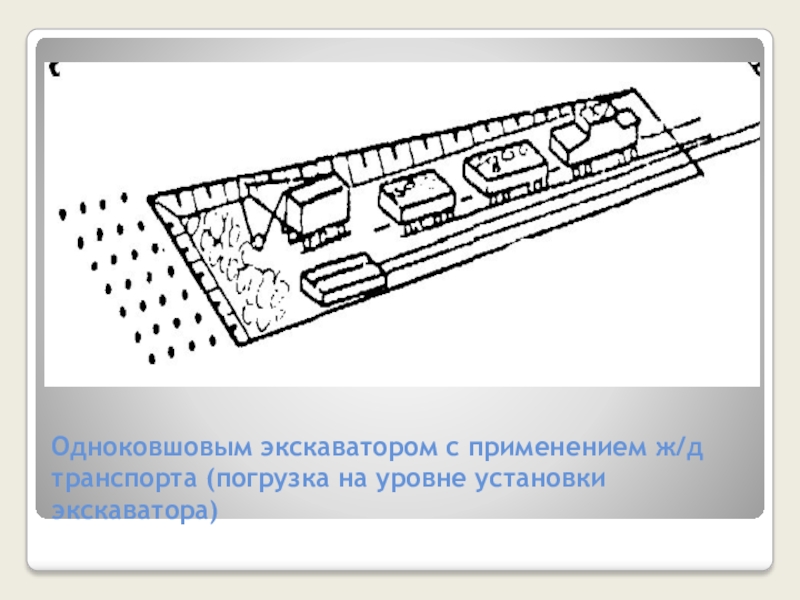

Слайд 15Одноковшовым экскаватором с применением ж/д транспорта (погрузка на уровне установки экскаватора)

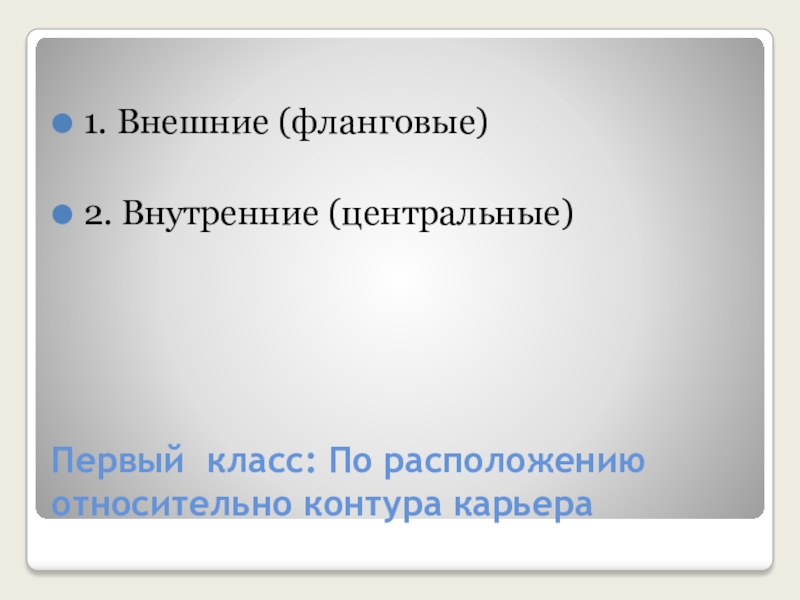

Слайд 28Первый класс: По расположению относительно контура карьера
1. Внешние (фланговые)
2. Внутренние (центральные)

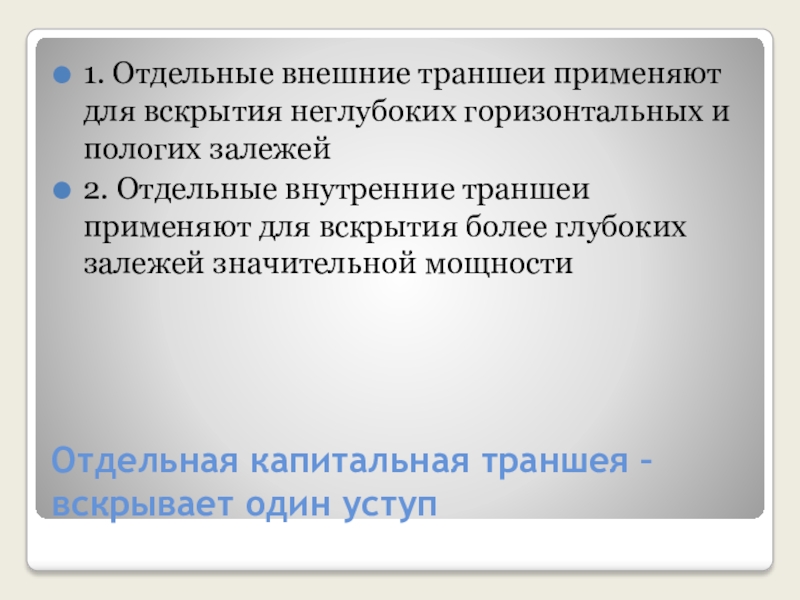

Слайд 32Отдельная капитальная траншея – вскрывает один уступ
1. Отдельные внешние траншеи применяют
для вскрытия неглубоких горизонтальных и пологих залежей
2. Отдельные внутренние траншеи применяют для вскрытия более глубоких залежей значительной мощности
2. Отдельные внутренние траншеи применяют для вскрытия более глубоких залежей значительной мощности
Слайд 38Преимущество отдельных траншей
1. Возможность обеспечения каждого уступа независимым транспортом
2. Создаёт
удобства в организации горно-эксплуатационных работ
3. Способствует высокой производительности экскаваторов на каждом уступе и большой производственной мощности карьера в целом
3. Способствует высокой производительности экскаваторов на каждом уступе и большой производственной мощности карьера в целом
Слайд 39Групповая траншея – вскрывает несколько уступов (группу уступов)
1. Групповые внешние применяются
для вскрытия глубоких горизонтальных и пологих месторождений большой мощности, разрабатываемых значительным
(4 - 6) количеством уступов.
2. Групповые внутренние применяют редко. Используются для вскрытия глубоких горизонтов в карьерах большой мощности.
(4 - 6) количеством уступов.
2. Групповые внутренние применяют редко. Используются для вскрытия глубоких горизонтов в карьерах большой мощности.

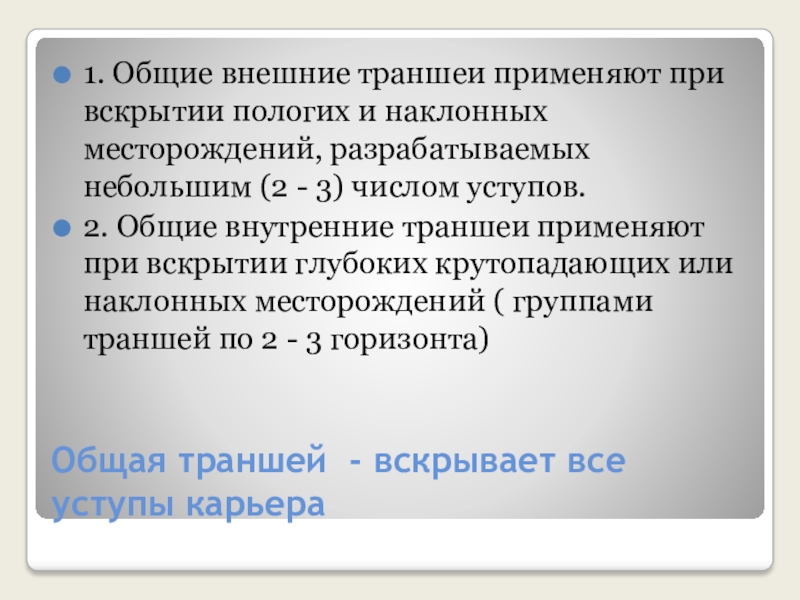

Слайд 44Общая траншей - вскрывает все уступы карьера
1. Общие внешние траншеи применяют
при вскрытии пологих и наклонных месторождений, разрабатываемых небольшим (2 - 3) числом уступов.
2. Общие внутренние траншеи применяют при вскрытии глубоких крутопадающих или наклонных месторождений ( группами траншей по 2 - 3 горизонта)
2. Общие внутренние траншеи применяют при вскрытии глубоких крутопадающих или наклонных месторождений ( группами траншей по 2 - 3 горизонта)

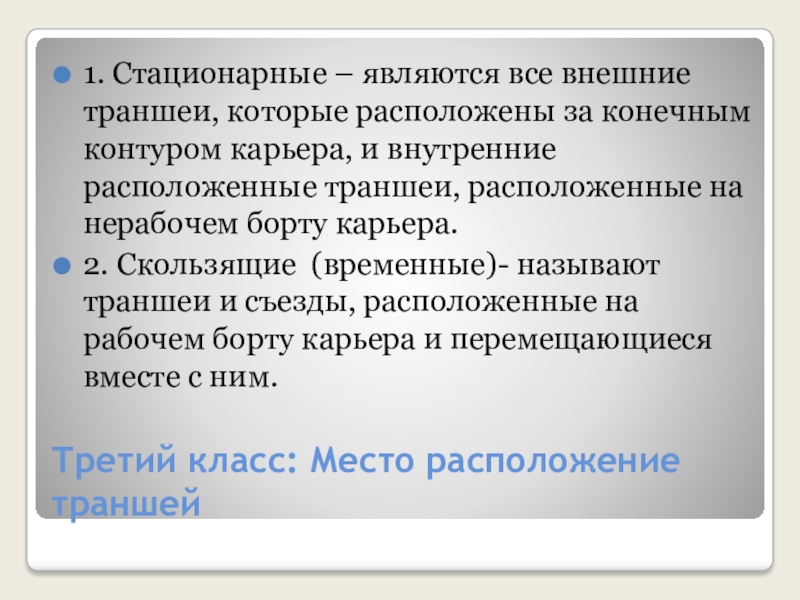

Слайд 49Третий класс: Место расположение траншей
1. Стационарные – являются все внешние траншеи,
которые расположены за конечным контуром карьера, и внутренние расположенные траншеи, расположенные на нерабочем борту карьера.
2. Скользящие (временные)- называют траншеи и съезды, расположенные на рабочем борту карьера и перемещающиеся вместе с ним.
2. Скользящие (временные)- называют траншеи и съезды, расположенные на рабочем борту карьера и перемещающиеся вместе с ним.

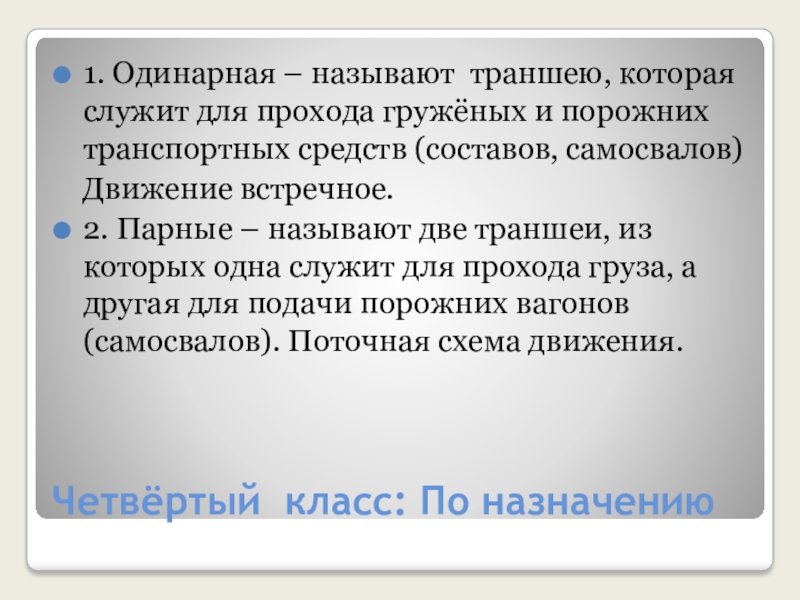

Слайд 51Четвёртый класс: По назначению
1. Одинарная – называют траншею, которая служит для
прохода гружёных и порожних транспортных средств (составов, самосвалов)
Движение встречное.
2. Парные – называют две траншеи, из которых одна служит для прохода груза, а другая для подачи порожних вагонов (самосвалов). Поточная схема движения.
Движение встречное.
2. Парные – называют две траншеи, из которых одна служит для прохода груза, а другая для подачи порожних вагонов (самосвалов). Поточная схема движения.

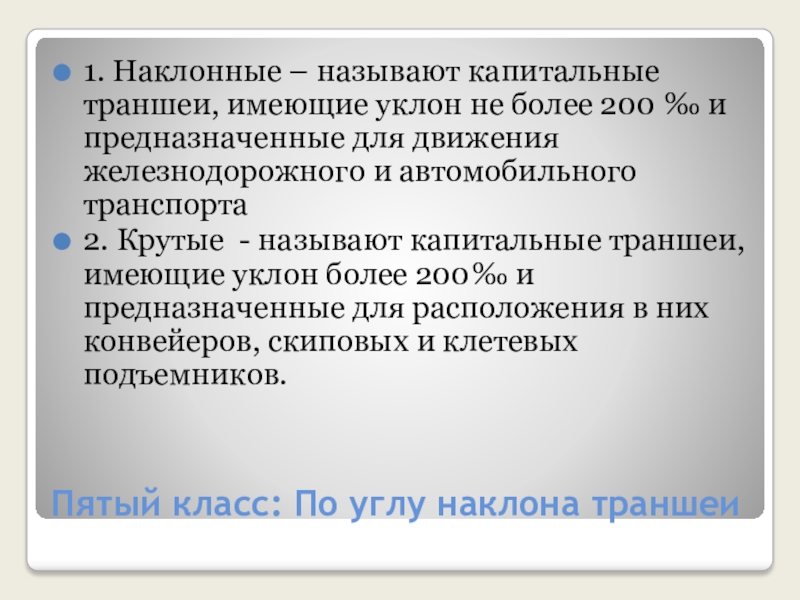

Слайд 52Пятый класс: По углу наклона траншеи
1. Наклонные – называют капитальные траншеи,
имеющие уклон не более 200 ‰ и предназначенные для движения железнодорожного и автомобильного транспорта
2. Крутые - называют капитальные траншеи, имеющие уклон более 200‰ и предназначенные для расположения в них конвейеров, скиповых и клетевых подъемников.
2. Крутые - называют капитальные траншеи, имеющие уклон более 200‰ и предназначенные для расположения в них конвейеров, скиповых и клетевых подъемников.

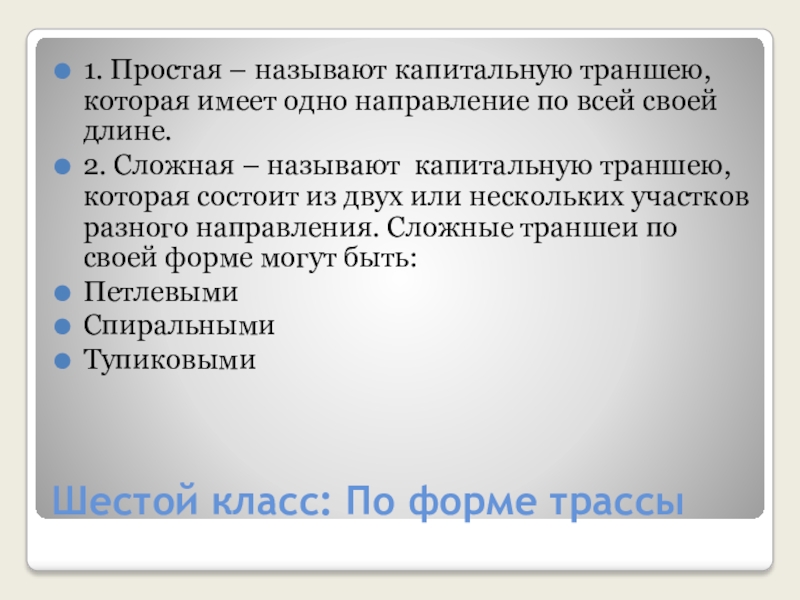

Слайд 53Шестой класс: По форме трассы
1. Простая – называют капитальную траншею, которая
имеет одно направление по всей своей длине.
2. Сложная – называют капитальную траншею, которая состоит из двух или нескольких участков разного направления. Сложные траншеи по своей форме могут быть:
Петлевыми
Спиральными
Тупиковыми
2. Сложная – называют капитальную траншею, которая состоит из двух или нескольких участков разного направления. Сложные траншеи по своей форме могут быть:
Петлевыми
Спиральными
Тупиковыми

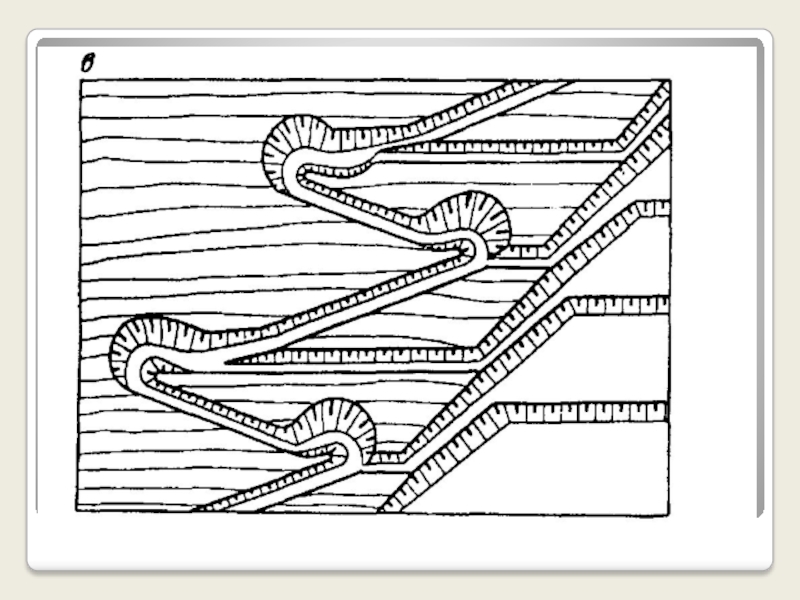

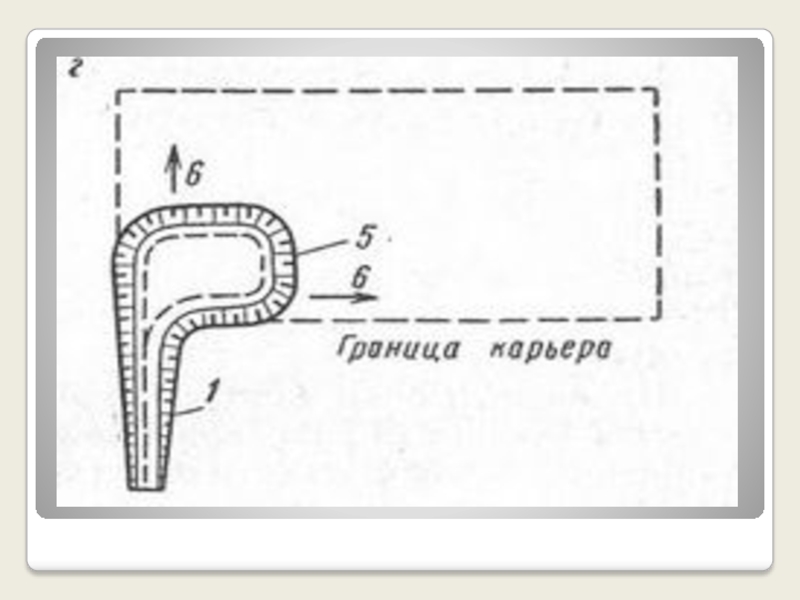

Слайд 54Петлевыми являются траншеи, отдельные участки которых соединены между собой петлями.
Спиральными называют
траншеи, в которых отдельные участки соединены кривыми(зигзагами), а сама траншея имеет вид спирали.
Тупиковыми называют траншеи, в которых отдельные части соединены между собой тупиками
Тупиковыми называют траншеи, в которых отдельные части соединены между собой тупиками

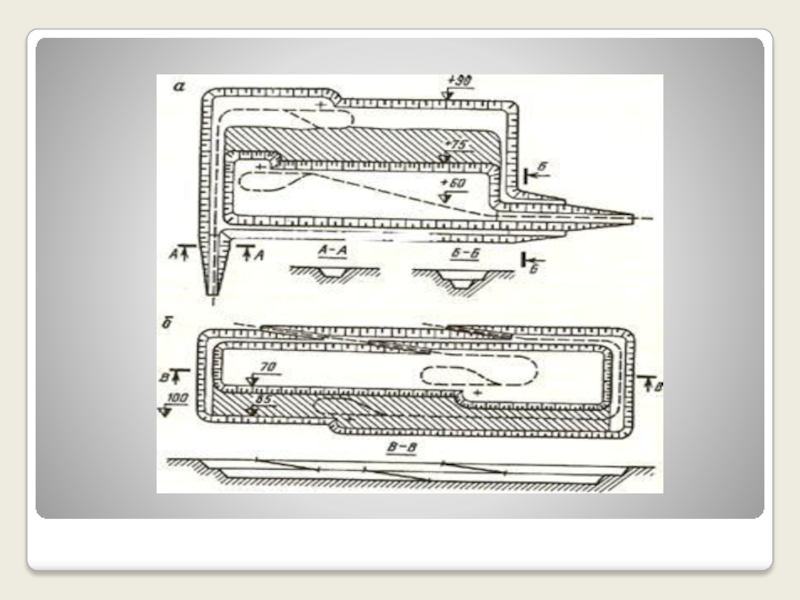

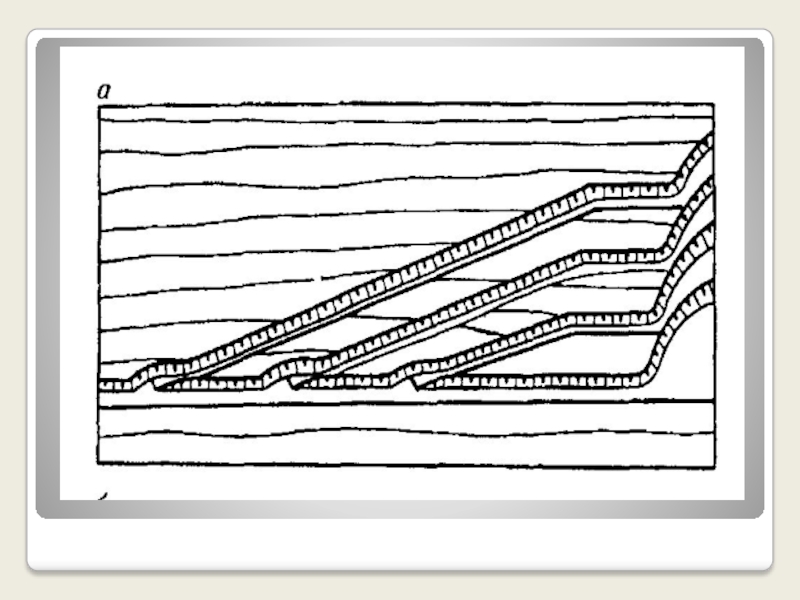

Слайд 79Схема вскрытия рабочих горизонтов при отработке наклонного пластового месторождения панелями

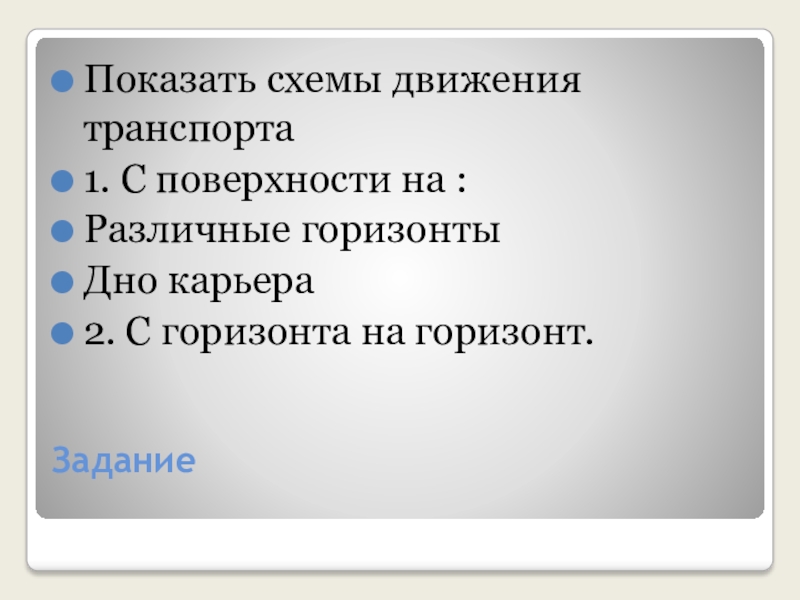

Слайд 82Задание
Показать схемы движения транспорта
1. С поверхности на :
Различные горизонты
Дно
карьера
2. С горизонта на горизонт.
2. С горизонта на горизонт.
