Презентация, доклад по дисциплине Карьерный транспорт Машины и оборудование автомобильного транспорта
Содержание
- 1. Презентация по дисциплине Карьерный транспорт Машины и оборудование автомобильного транспорта
- 2. Кинематическая схема механической трансмиссии автосамосвала1- полуось2-дифференциал3-главная передача4-карданная передача5-коробка передач6-сцепление
- 3. Схема гидромеханической трансмиссии автосамосвалаД- двигательР- согласующий редукторГТ- гидротрансформаторКП- коробка передачКВ- карданный валЗМ- задний мост
- 4. Схема заднего моста автосамосвала1,8- колесные передачи планетарного типа2,7- полуоси3- карданный вал4,9-шестерни5,6,10- межколесный дифференциал

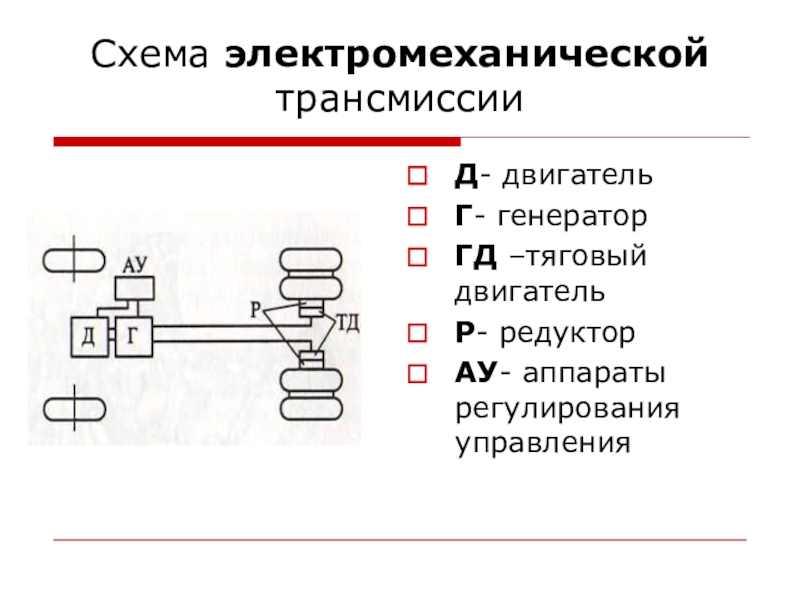

- 5. Схема электромеханической трансмиссииД- двигательГ- генераторГД –тяговый двигательР- редукторАУ- аппараты регулирования управления

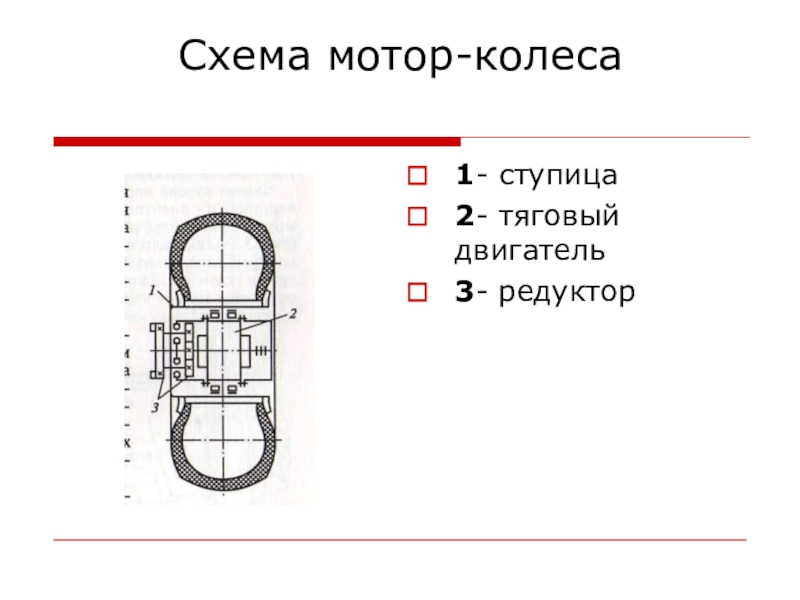

- 6. Схема мотор-колеса1- ступица2- тяговый двигатель3- редуктор

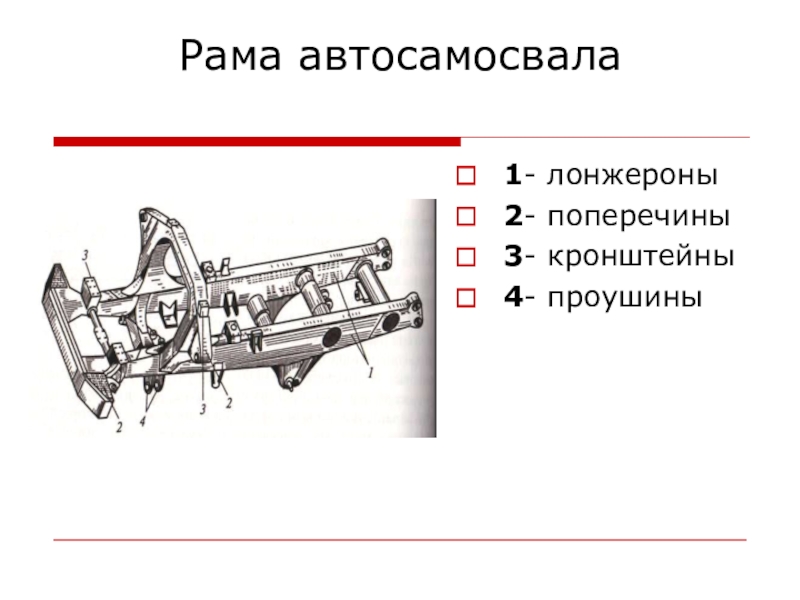

- 7. Рама автосамосвала1- лонжероны2- поперечины3- кронштейны4- проушины
- 8. Кузов и система его обогрева1- козырек2,3- соответственно
- 9. Схема пневмогидравлического цилиндраА-полость основного давленияБ,В- полости противодавления1,9- крышки2- зарядный клапан3-цилиндр4-поршень5,6,10- трубки7-пустотелый шток8- зарядный клапан11-слой масла

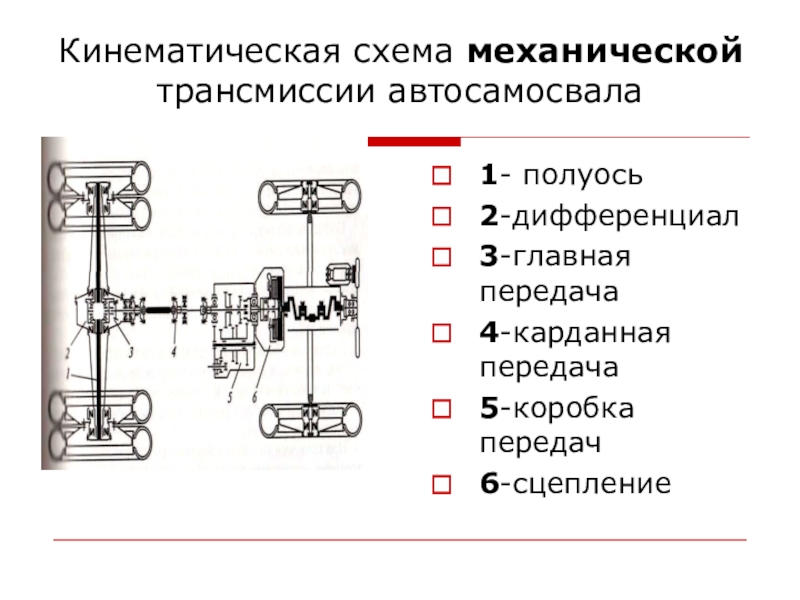

Кинематическая схема механической трансмиссии автосамосвала1- полуось2-дифференциал3-главная передача4-карданная передача5-коробка передач6-сцепление
Слайд 2Кинематическая схема механической трансмиссии автосамосвала
1- полуось
2-дифференциал
3-главная передача
4-карданная передача
5-коробка передач
6-сцепление

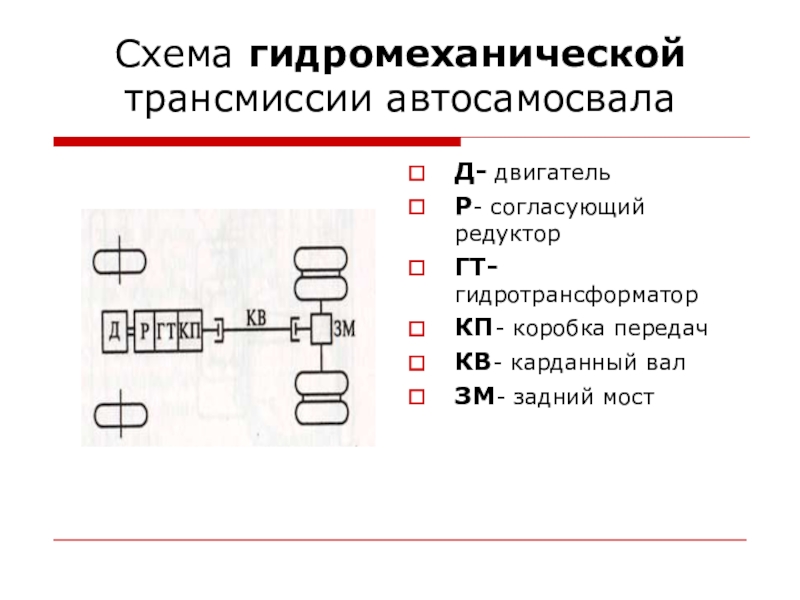

Слайд 3Схема гидромеханической трансмиссии автосамосвала
Д- двигатель
Р- согласующий редуктор
ГТ- гидротрансформатор
КП- коробка передач
КВ- карданный
вал
ЗМ- задний мост
ЗМ- задний мост

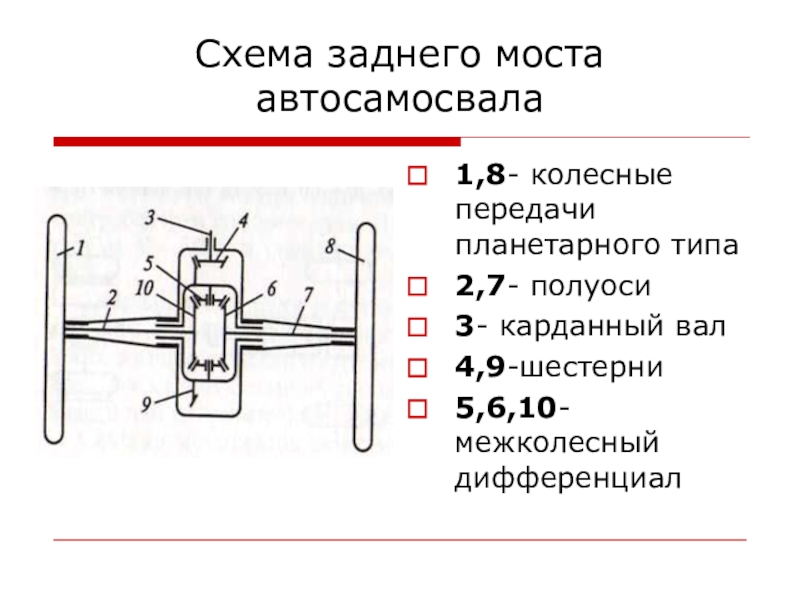

Слайд 4Схема заднего моста автосамосвала
1,8- колесные передачи планетарного типа
2,7- полуоси
3- карданный вал
4,9-шестерни
5,6,10-
межколесный дифференциал
Слайд 5Схема электромеханической трансмиссии
Д- двигатель
Г- генератор
ГД –тяговый двигатель
Р- редуктор
АУ- аппараты регулирования управления
Слайд 8Кузов и система его обогрева
1- козырек
2,3- соответственно передний и задний скосы
кузова (стрелками показан обогрев отработанными газами)

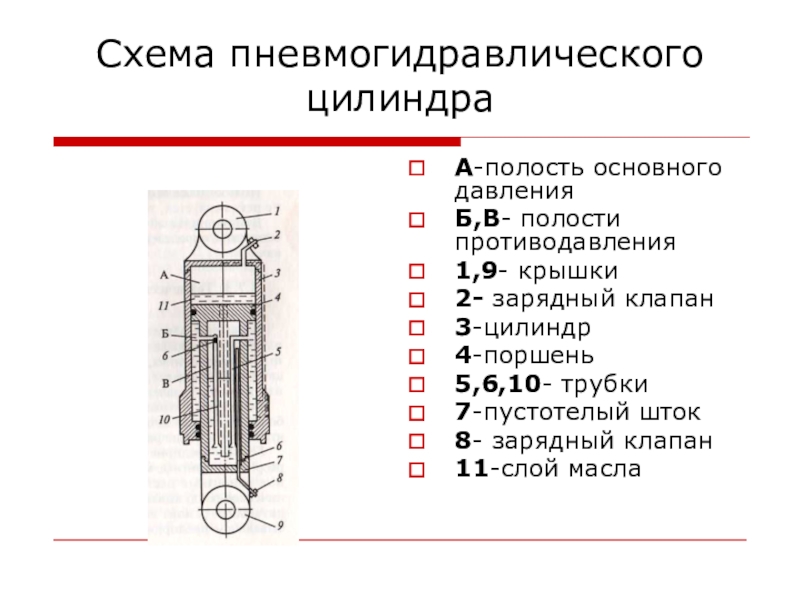

Слайд 9Схема пневмогидравлического цилиндра
А-полость основного давления
Б,В- полости противодавления
1,9- крышки
2- зарядный клапан
3-цилиндр
4-поршень
5,6,10- трубки
7-пустотелый
шток
8- зарядный клапан
11-слой масла
8- зарядный клапан
11-слой масла
