Презентация, доклад по черчению Сопряжения .
Содержание
- 1. Презентация по черчению Сопряжения .
- 2. Плавный переход одной линии в другую называют сопряжением
- 3. Для построения сопряжений надо найти центры сопряжения, точки сопряжения, знать радиус сопряжения.
- 4. Сопряжение прямой и окружности будет плавным,если прямая
- 5. Сопряжение двух окружностей будет плавным, если окружности
- 6. Сопряжение двух прямых дугой заданного радиуса.1.Находят точку
- 7. 1. Находят центр сопряжения. Для этого из
- 8. Сопряжение окружности и прямой, дугой заданного радиуса.Давайте рассмотрим другие примеры данного вида сопряжения.

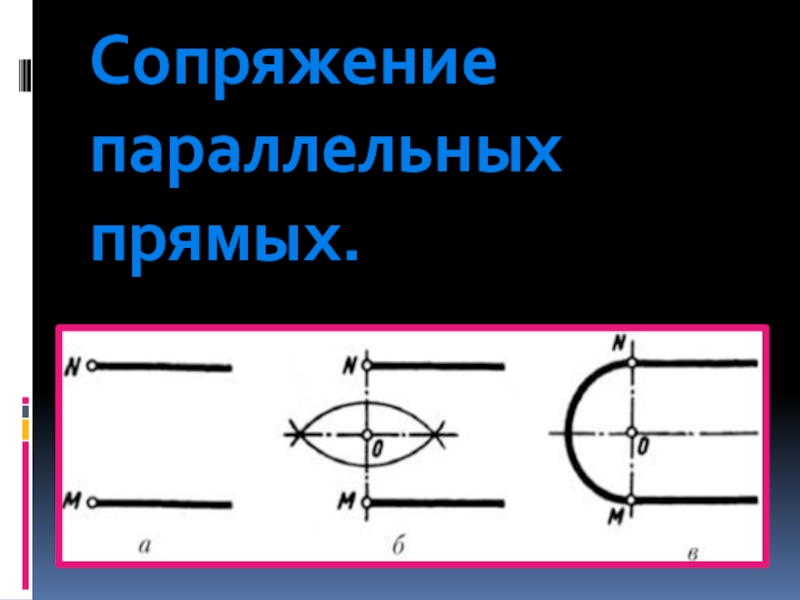

- 9. Сопряжение параллельных прямых.
- 10. Сопряжение окружностей.
- 11. Слайд 11

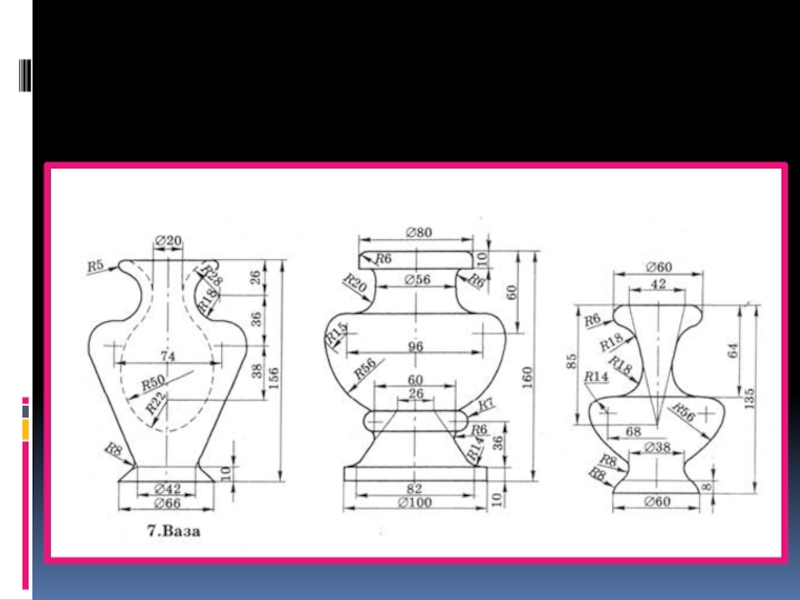

- 12. Рассмотрите примеры сопряжений встречающиеся в жизни.
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15

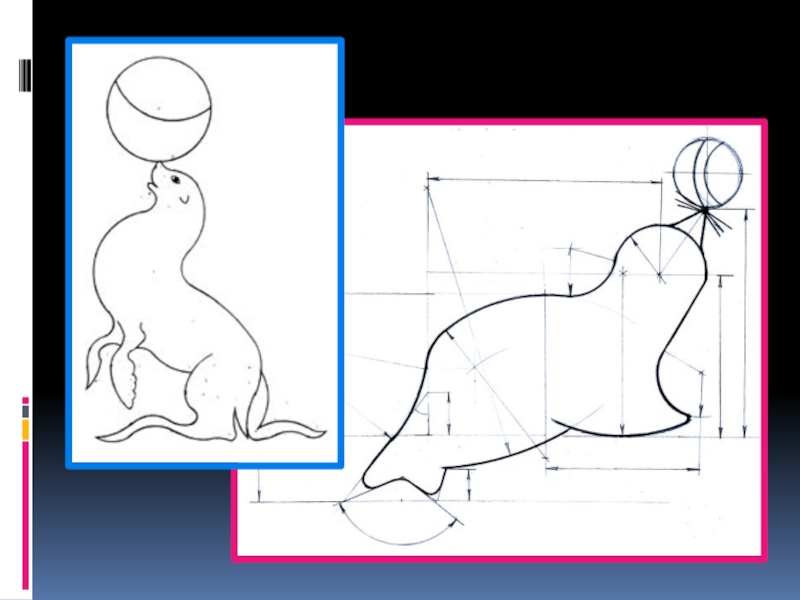

- 16. Самостоятельно Выполните творческое задание, используя все виды сопряжения.

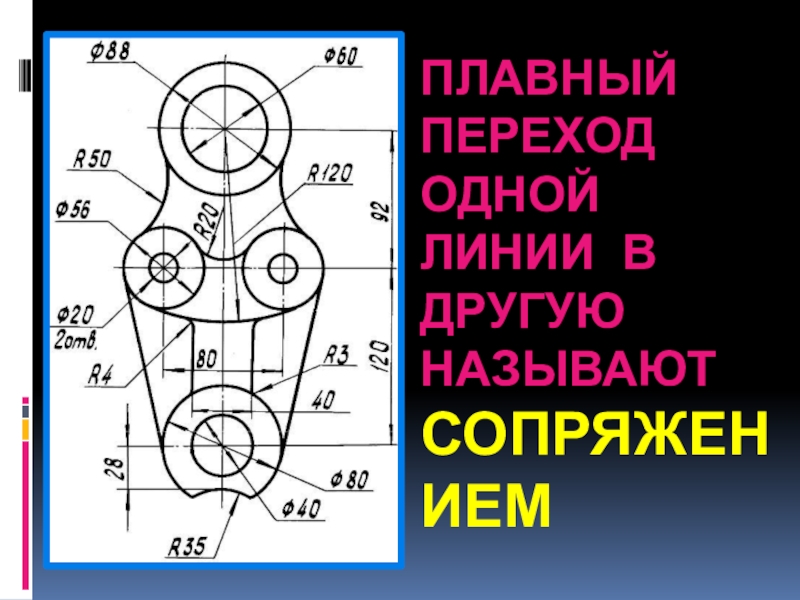

Плавный переход одной линии в другую называют сопряжением
Слайд 3Для построения сопряжений надо найти
центры сопряжения,
точки сопряжения,
знать радиус сопряжения.

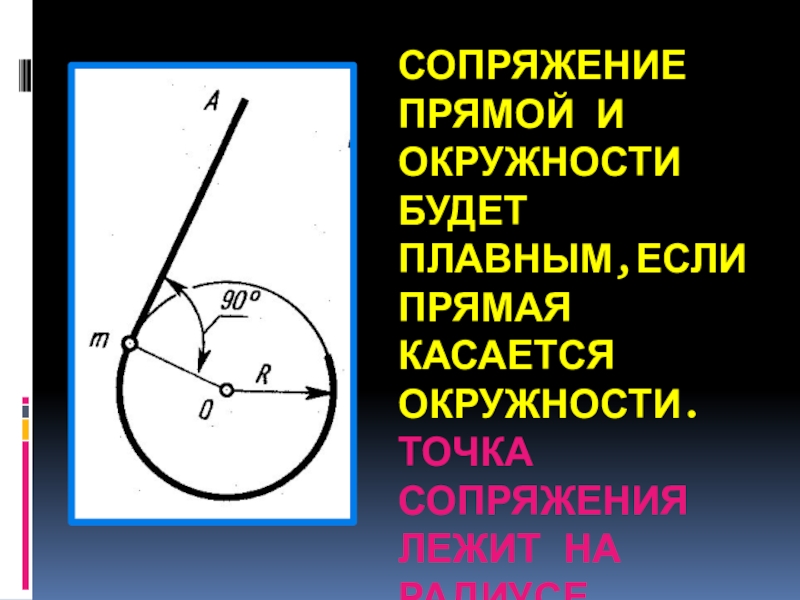

Слайд 4Сопряжение прямой и окружности будет плавным,если прямая касается окружности. Точка сопряжения лежит
на радиусе, перпендикулярном данной прямой.

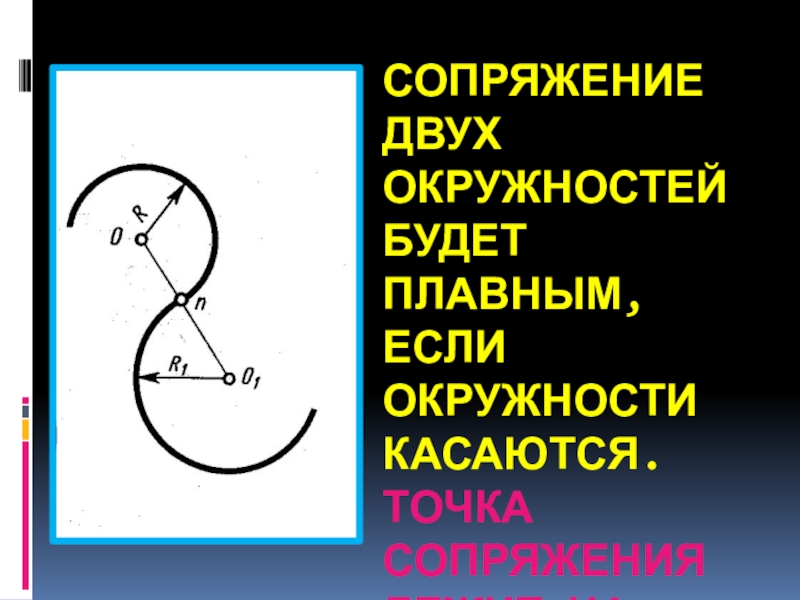

Слайд 5Сопряжение двух окружностей будет плавным, если окружности касаются. Точка сопряжения лежит
на прямой, соединяющей их центры.

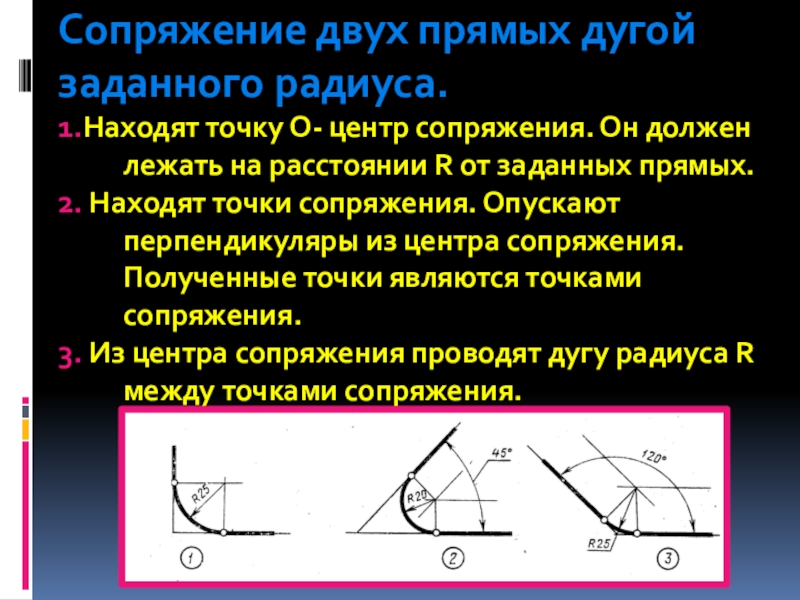

Слайд 6Сопряжение двух прямых дугой заданного радиуса.
1.Находят точку О- центр сопряжения. Он
должен лежать на расстоянии R от заданных прямых.
2. Находят точки сопряжения. Опускают перпендикуляры из центра сопряжения. Полученные точки являются точками сопряжения.
3. Из центра сопряжения проводят дугу радиуса R между точками сопряжения.
2. Находят точки сопряжения. Опускают перпендикуляры из центра сопряжения. Полученные точки являются точками сопряжения.
3. Из центра сопряжения проводят дугу радиуса R между точками сопряжения.
Слайд 71. Находят центр сопряжения. Для этого из точки О окружности проводят
дугу вспомогательной окружности R+ Rс
2. На расстоянии Rс от прямой проводят прямую до пересечения с дугой R+Rс
3. Находят точки сопряжения В и А.
4. Из центра сопряжения т.О проводят дугу радиусом Rс, соединяя ей точки сопряжения В и А.
2. На расстоянии Rс от прямой проводят прямую до пересечения с дугой R+Rс
3. Находят точки сопряжения В и А.
4. Из центра сопряжения т.О проводят дугу радиусом Rс, соединяя ей точки сопряжения В и А.
Сопряжение окружности и прямой,дугой заданного радиуса.

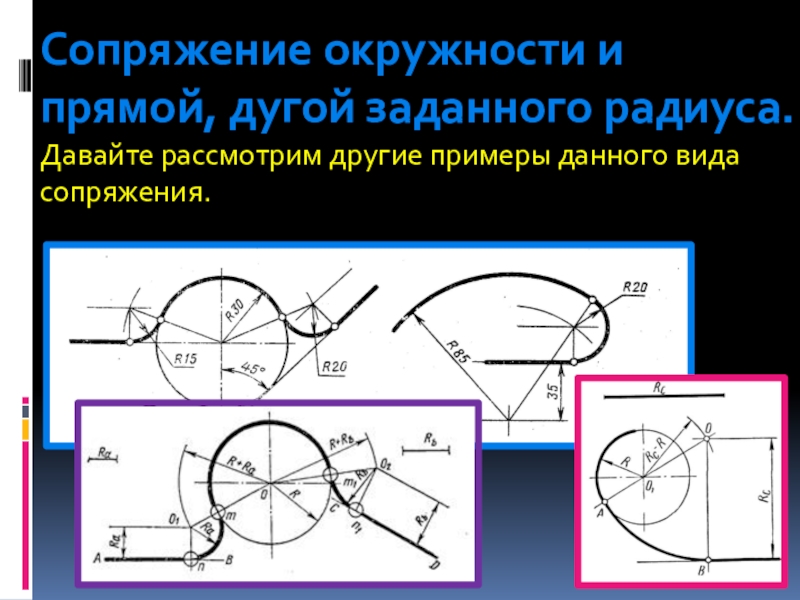

Слайд 8Сопряжение окружности и прямой, дугой заданного радиуса.
Давайте рассмотрим другие примеры данного
вида сопряжения.
