Презентация, доклад по черчению. Проецирование на две плоскости.
Содержание
- 1. Презентация по черчению. Проецирование на две плоскости.
- 2. Проецирование- это процесс построения проекции предмета.
- 3. Проецирование на несколько плоскостей проекцийОдна проекция не
- 4. Слайд 4
- 5. Третью плоскость проекции называют профильной, а полученную

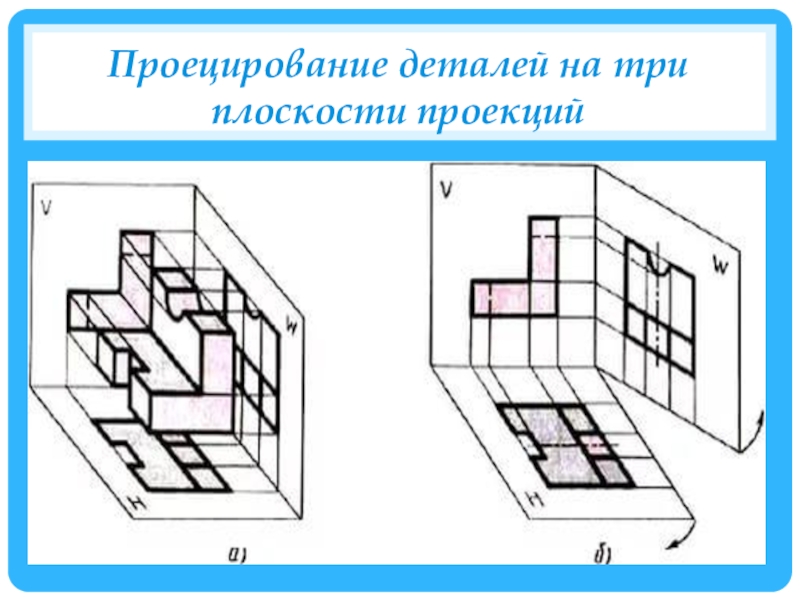

- 6. Проецирование деталей на три плоскости проекций

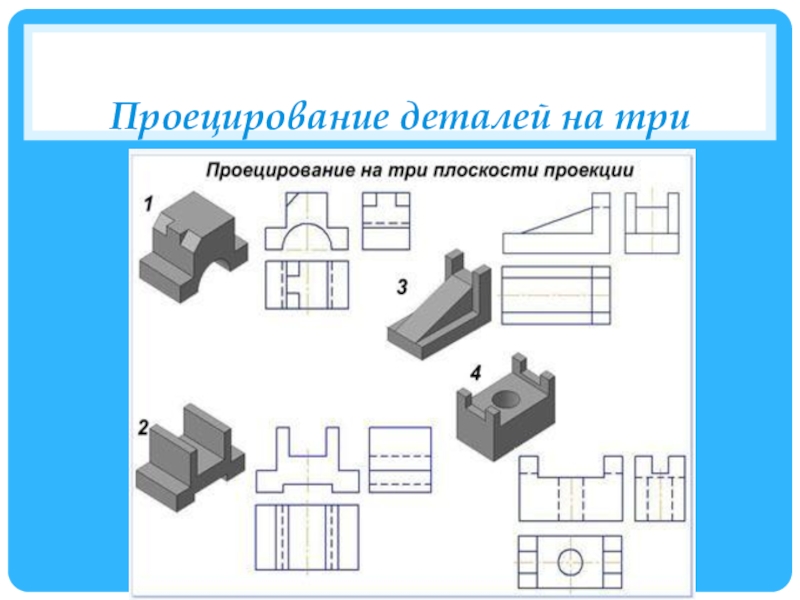

- 7. Проецирование деталей на три плоскости проекций
- 8. Вывод В зависимости от сложности геометрической формы
Проецирование- это процесс построения проекции предмета.
Слайд 3Проецирование на несколько плоскостей проекций
Одна проекция не всегда однозначно определяет геометрическую
форму предмета. Чтобы устранить эти недостатки, нужно построить не одну , а две прямоугольные проекции предмета на две взаимно перпендикулярные плоскости: фронтальную и горизонтальную. Линию пересечения этих плоскостей называют осью проекции.
Слайд 5Третью плоскость проекции называют профильной, а полученную на ней проекцию-профильной проекцией.
Профильную проекцию располагают в проекционной связи с фронтальной , справа от неё на одной высоте. Чертёж, состоящий из нескольких прямоугольных проекции , называют чертежом в системе прямоугольных проекции.
Проецирование на несколько плоскостей проекций
Слайд 8Вывод
В зависимости от сложности геометрической формы предмета он может быть
представлен одной, двумя и более проекциями.
