Презентация, доклад по черчению на тему :Государственные стандарты ЕСКД

выполнения и оформления конструкторских документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утвержденный Государственным комитетом по стандартизации.


Комплекс стандартов ЕСКД в нашей стране введен с января 1971года.

чертежный шрифт ГОСТ 2.304-81.
Эта запись читается следующим образом:
Государственный стандарт, регистрационный номер два, точка, триста четыре, утвержденный в 1981 году.

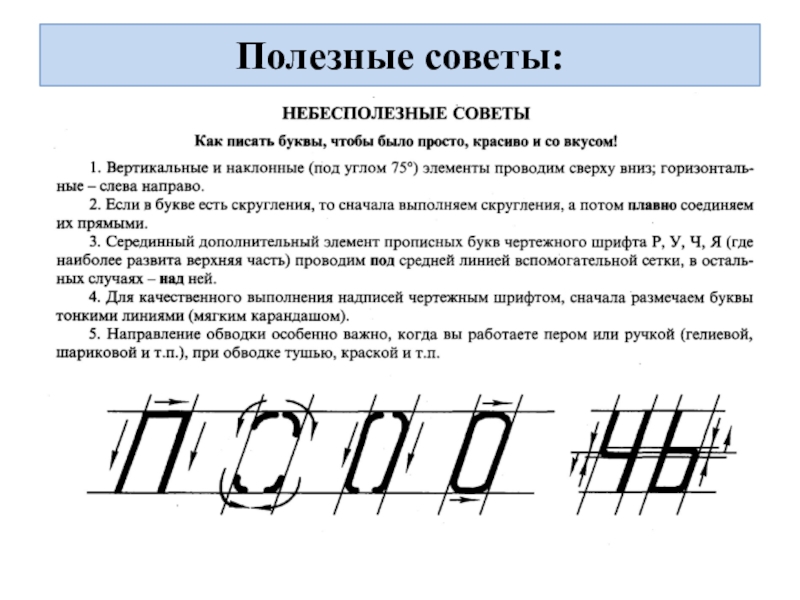

Последовательность написания букв и цифр чертежного шрифта.

условных знаков, используемых на чертежах.

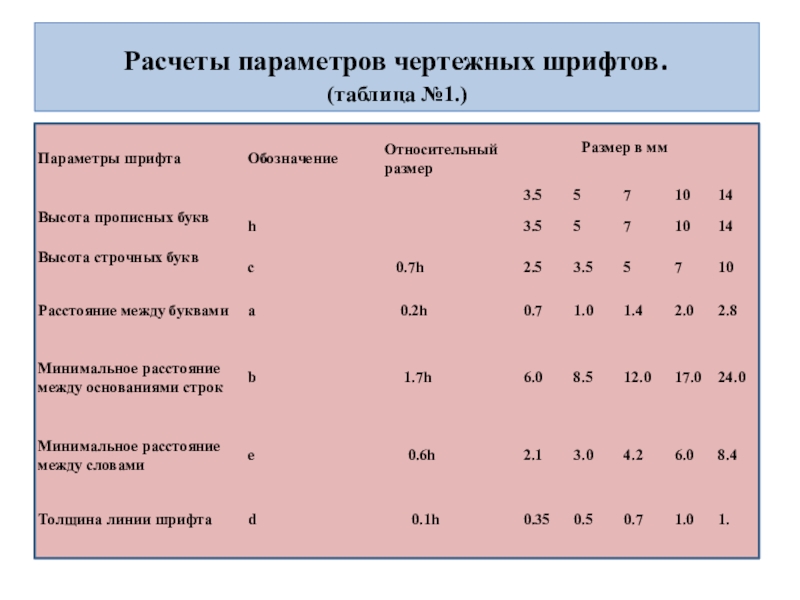

Стандарт устанавливает десять размеров шрифта:
1,8; А .А ; 2,5; А А
3,5; А А ; 5; А А
7; А А ; 10; А А
14; А А; 20; А А
28; А А;

40. А А

За размер шрифта принимается величина, определяющая высоту прописной (заглавной) буквы.

Шрифт может быть выполнен как с наклоном 75˚, так и без наклона.

Высота буквы измеряется перпендикулярно к основанию строки.

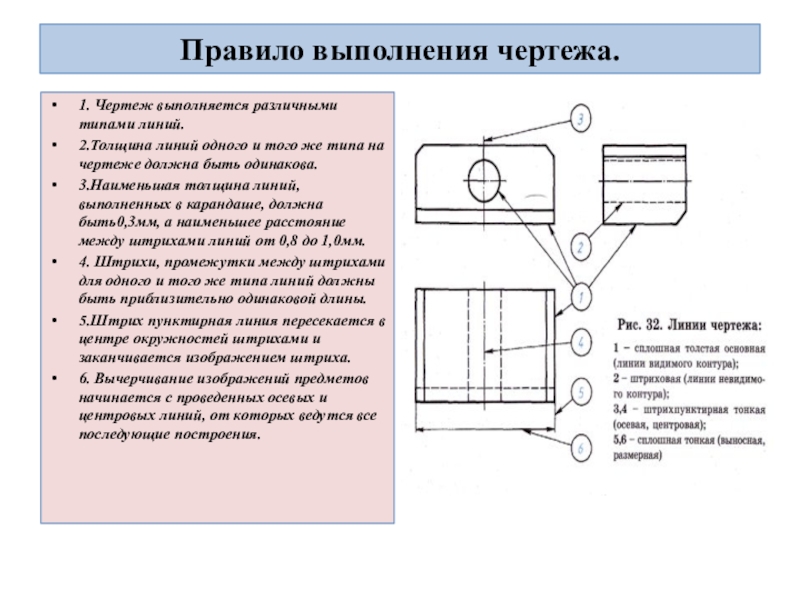

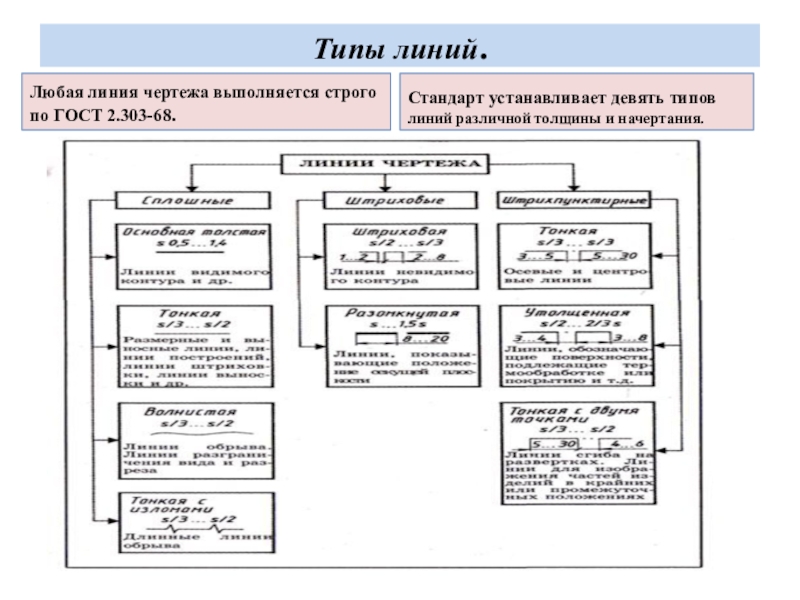

типов линий различной толщины и начертания.

того же типа на чертеже должна быть одинакова.
3.Наименьшая толщина линий, выполненных в карандаше, должна быть0,3мм, а наименьшее расстояние между штрихами линий от 0,8 до 1,0мм.
4. Штрихи, промежутки между штрихами для одного и того же типа линий должны быть приблизительно одинаковой длины.
5.Штрих пунктирная линия пересекается в центре окружностей штрихами и заканчивается изображением штриха.
6. Вычерчивание изображений предметов начинается с проведенных осевых и центровых линий, от которых ведутся все последующие построения.

размер листа бумаги.

ГОСТ 2.301-68 устанавливает форматы чертежной бумаги, предназначенной для выполнения чертежей и других конструкторских документов.
Формат А4 имеет размеры 210х 297мм.

На листе бумаги необходимо выполнить внешнюю рамку сплошной тонкой линией.

На формате проводится внутренняя рамка чертежа сплошной толстой основной линией на расстоянии 5мм сверху, снизу, справа и 20мм слева от внешней рамки.

в правом нижнем углу поля чертежа.
На листах формата А4 основную надпись располагают только вдоль короткой стороны,
на остальных, в зависимости от расположения изображений изделия на формате либо вдоль короткой, либо вдоль длинной стороны.
Форму, размеры, содержание основной надписи устанавливает ГОСТ 2.104-81.
Основная надпись производственного чертежа имеет следующие размеры: длина -185мм, высота- 55мм

изделия.
2. Обозначение документа (на производственных чертежах).
3.Обозначение материала, из которого изготовлена деталь.
4.Литера
(на производственных чертежах).
5. Масса указывается в килограммах.
(заполняется редко).
6.Масштаб (например 1:1
7,8. Номера листов графического документа
(на производственных чертежах).
9. Наименование организации. Выпустившей документ.
10. Указываются функции исполнителей документа- «чертил», «проверил».
11.Указывается фамилия исполнителя и проверившего документ.
12.-14-18 (только на производственных чертежах)
13. Записывается дата изготовления чертежа.
19. Для учебных чертежей (№задания и вариант).
