Презентация, доклад по черчению на тему Анализ геометрической формы предмета
Содержание
- 1. Презентация по черчению на тему Анализ геометрической формы предмета
- 2. Слайд 2
- 3. Я думаю, что никогда до настоящего времени
- 4. Геометрическое тело – это замкнутая
- 5. Геометрические телаГранные телаТела вращенияпризмапирамидакубпараллелепипедконусцилиндршар (сфера)тор
- 6. Призма- геометрическое тело, у которого основания - равные и параллельные многоугольники, а боковые грани- четырехугольники.

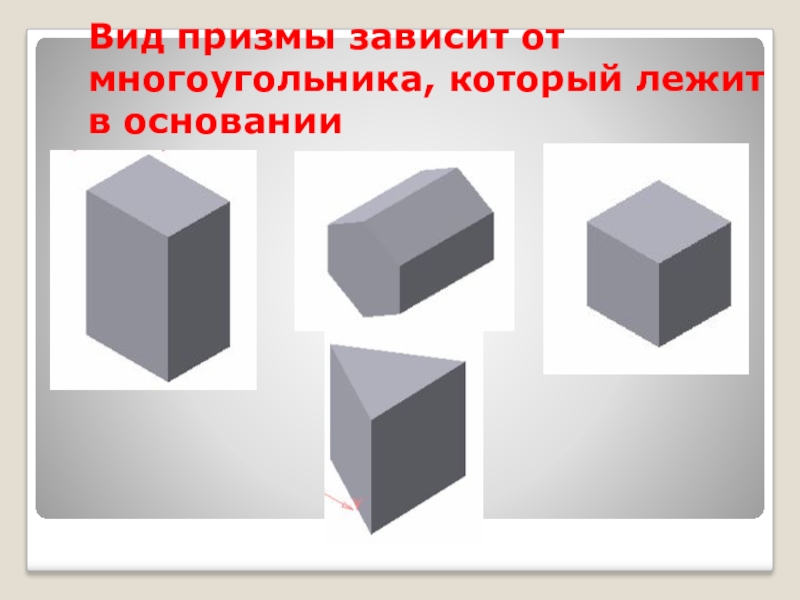

- 7. Вид призмы зависит от многоугольника, который лежит в основании

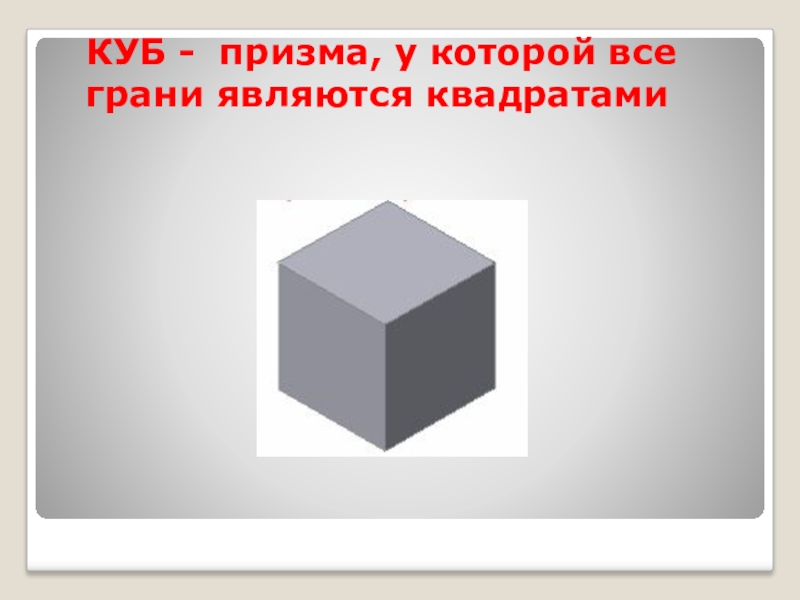

- 8. КУБ - призма, у которой все грани являются квадратами

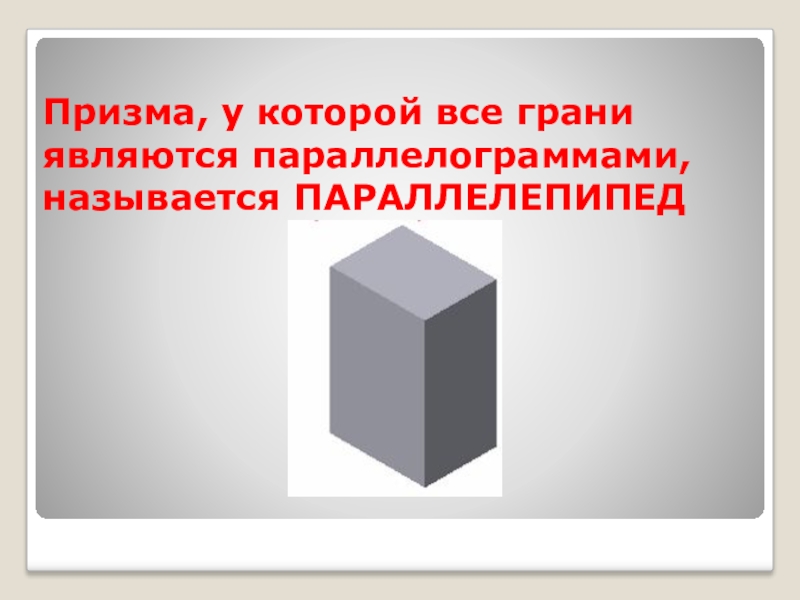

- 9. Призма, у которой все грани являются параллелограммами, называется ПАРАЛЛЕЛЕПИПЕД
- 10. Пирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие общую вершину

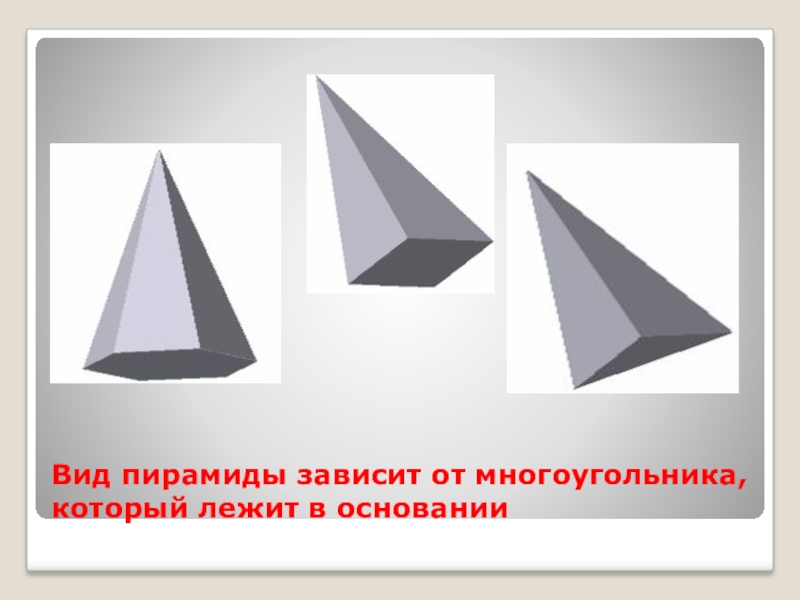

- 11. Вид пирамиды зависит от многоугольника, который лежит в основании

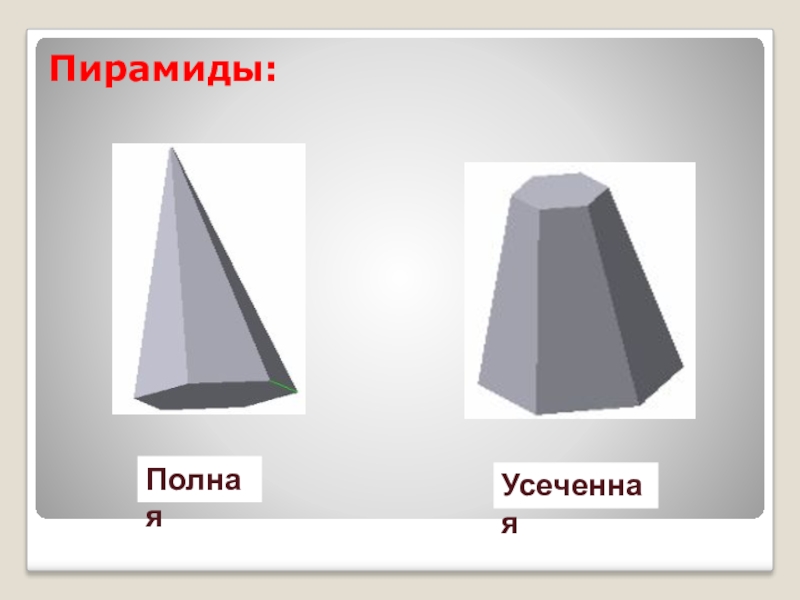

- 12. Пирамиды: Полная Усеченная
- 13. Цилиндр- геометрическое тело, образованное вращением прямоугольника
- 14. Конус- геометрическое тело, образованное вращением прямоугольного треугольника

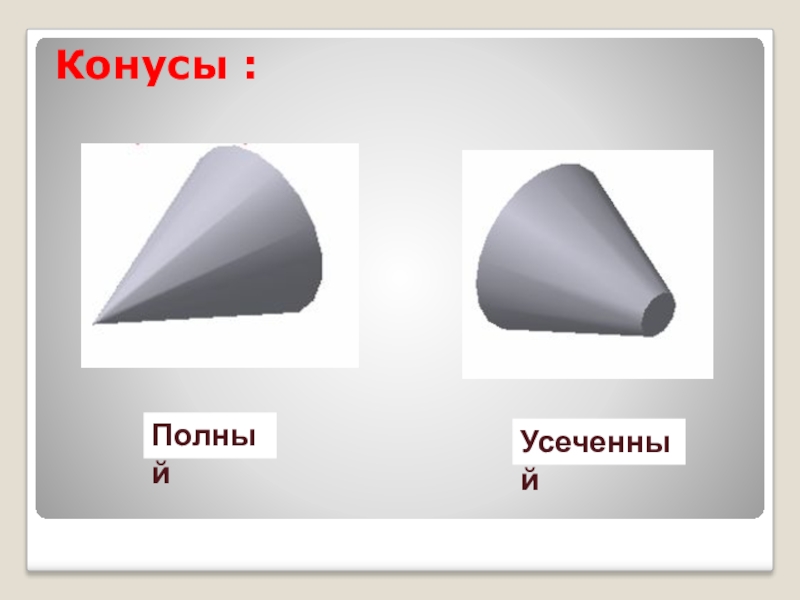

- 15. Конусы : Полный Усеченный

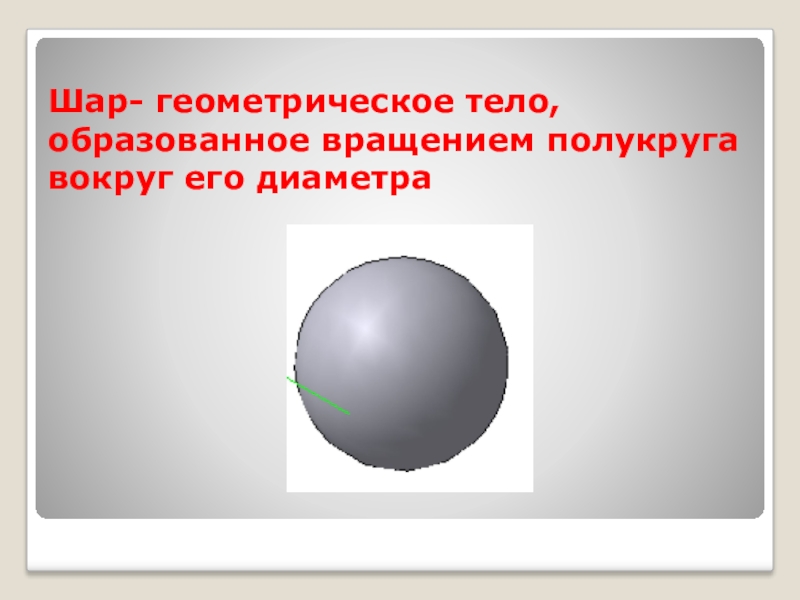

- 16. Шар- геометрическое тело, образованное вращением полукруга вокруг его диаметра
- 17. Тор «Кольцо»- геометрическое тело, образованное вращением круга

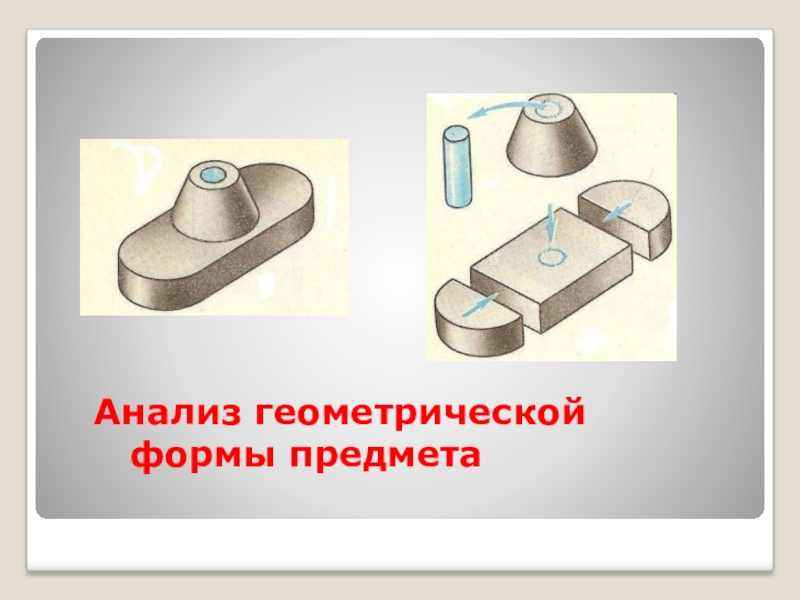

- 18. Анализ геометрической формы предмета
- 19. Мысленно расчлените предметы на геометрические тела и
- 20. Анализом геометрической формы называют мысленное расчленение форм предметов на составляющие их геометрические тела
- 21. Самостоятельная работа- Написать названия геометрических тел, составляющих форму детали.Задание:
- 22. Самостоятельная работа- Написать названия геометрических тел, составляющих форму детали.Задание:
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Домашнее заданиезавершить построения; читать параграфы 10, 11
Я думаю, что никогда до настоящего времени мы не жили в такой геометрический период. Всё вокруг – геометрические тела. Ле Корбюзье
Слайд 3
Я думаю, что никогда до настоящего времени мы не жили в
такой геометрический период. Всё вокруг – геометрические тела.
Ле Корбюзье
Ле Корбюзье

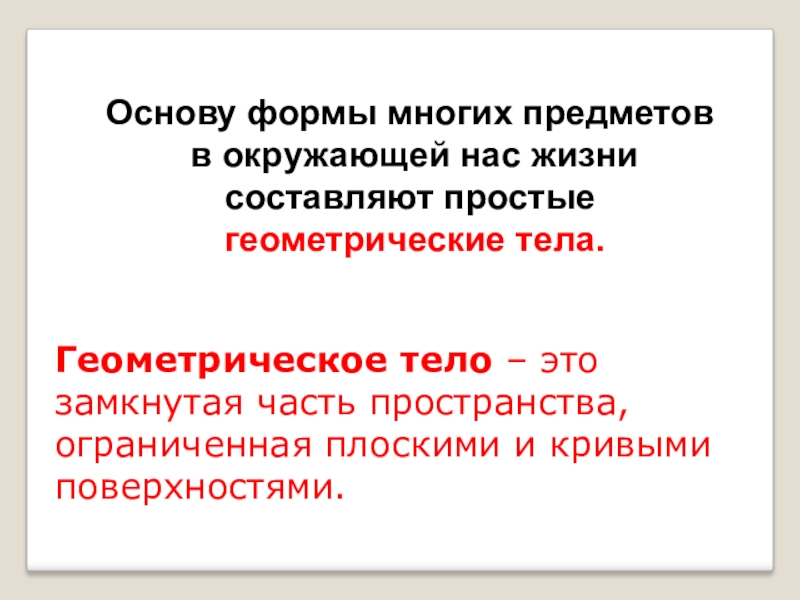

Слайд 4 Геометрическое тело – это замкнутая часть пространства, ограниченная плоскими и кривыми
поверхностями.
Основу формы многих предметов
в окружающей нас жизни
составляют простые
геометрические тела.

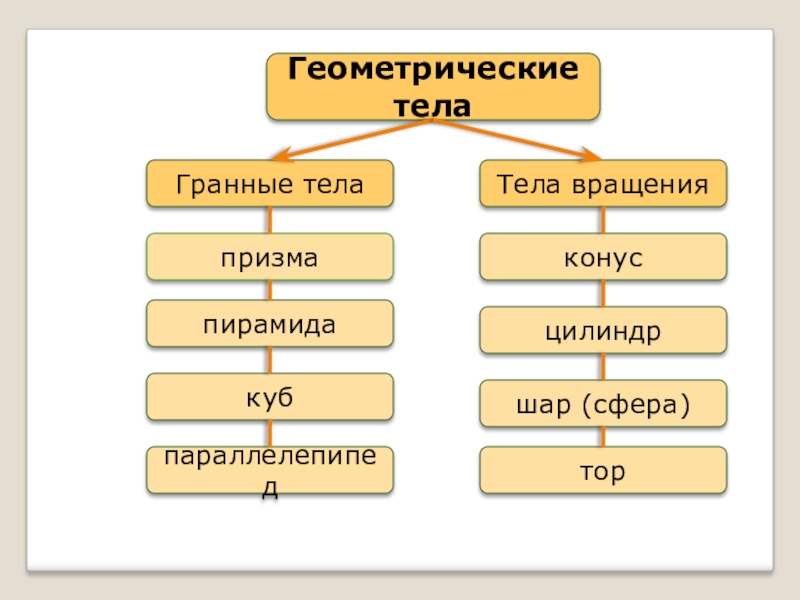

Слайд 5Геометрические тела
Гранные тела
Тела вращения
призма
пирамида
куб
параллелепипед
конус
цилиндр
шар (сфера)
тор
Слайд 6Призма- геометрическое тело, у которого основания - равные и параллельные многоугольники,
а боковые грани- четырехугольники.

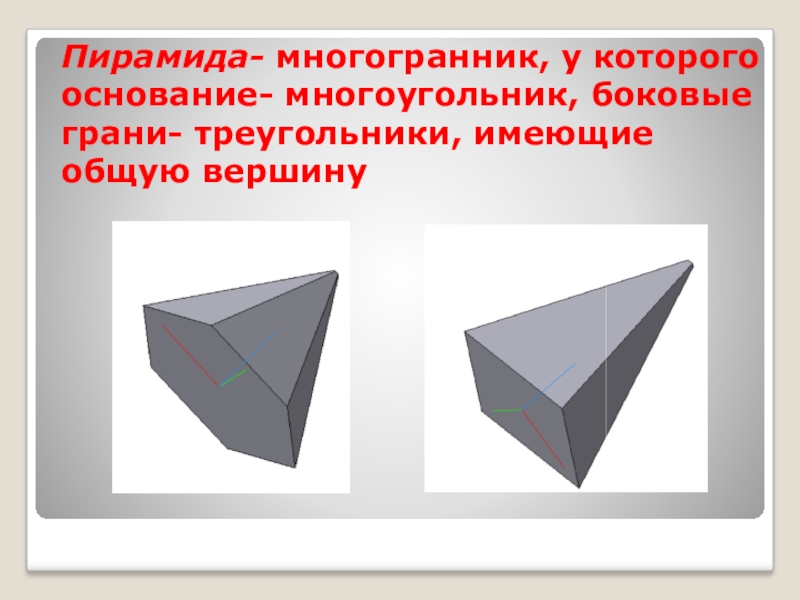

Слайд 10Пирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие общую
вершину

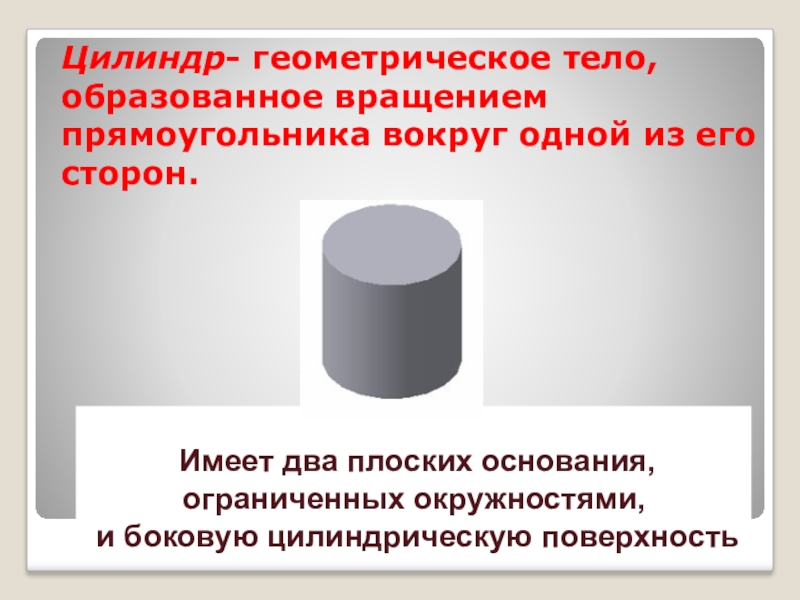

Слайд 13 Цилиндр- геометрическое тело, образованное вращением прямоугольника вокруг одной из его сторон.
Имеет два плоских основания,
ограниченных окружностями,
и боковую цилиндрическую поверхность

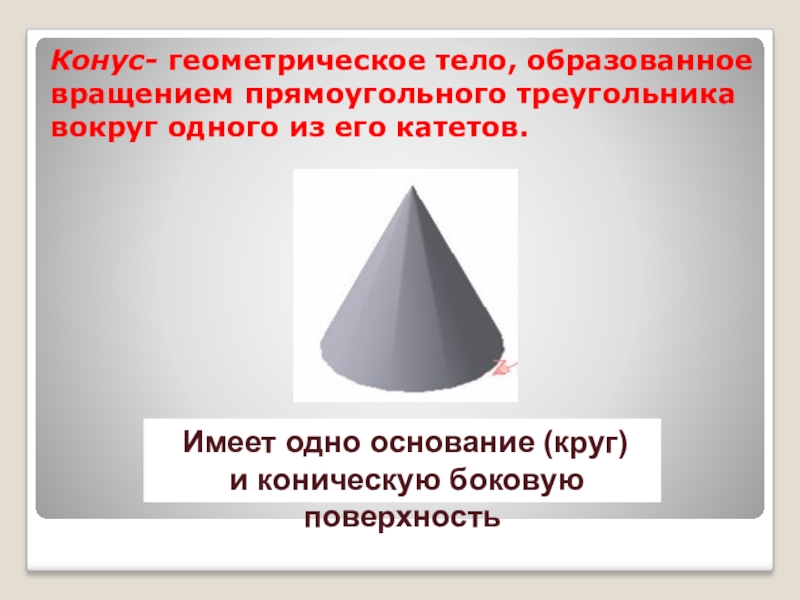

Слайд 14Конус- геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его
катетов.
Имеет одно основание (круг)
и коническую боковую поверхность
Слайд 17Тор «Кольцо»- геометрическое тело, образованное вращением круга вокруг оси, расположенной вне
его
Тор «Лимон»- геометрическое тело, образованное
вращением меньшей части круга вокруг оси,
пересекающей его, но не совпадающей
с центровой линией
Тор «Яблоко»- геометрическое тело, образованное
вращением большей части круга вокруг оси,
пересекающей его, но не совпадающей
с центровой линией

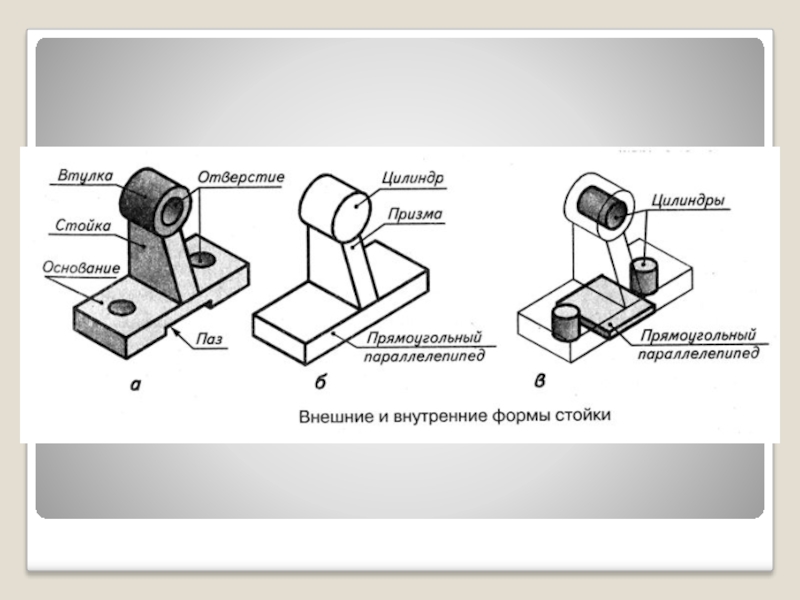

Слайд 19Мысленно расчлените предметы на геометрические тела и дайте им название
.
Сумма
геометрических тел.
Сумма геометрических тел.
Верхнее – цилиндр.
Нижнее – усеченный конус.
Слайд 20Анализом геометрической формы называют мысленное расчленение форм предметов на составляющие их
геометрические тела

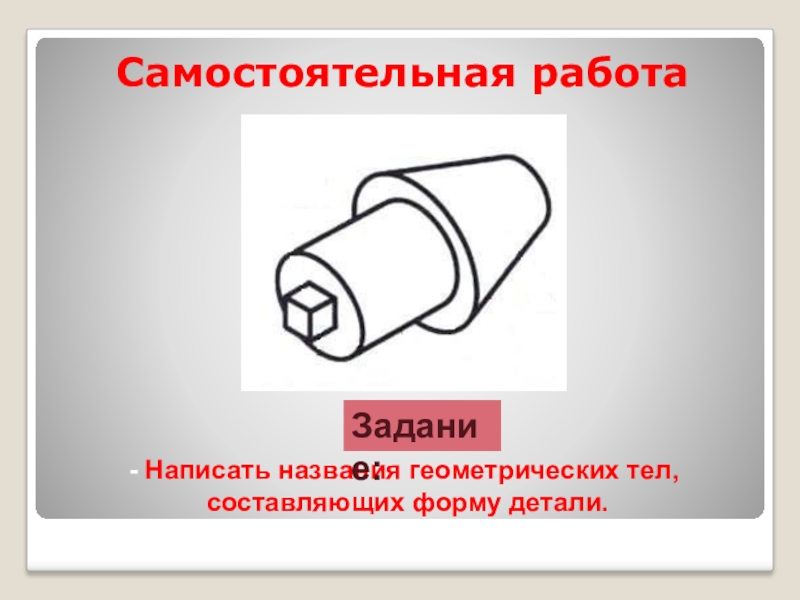

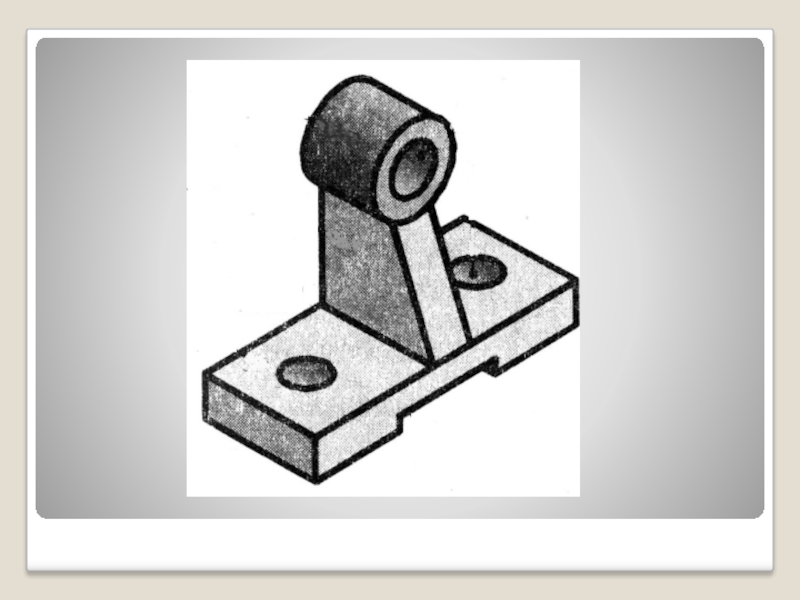

Слайд 21 Самостоятельная работа
- Написать названия геометрических тел,
составляющих форму
детали.
Задание:
Слайд 22Самостоятельная работа
- Написать названия геометрических тел,
составляющих форму детали.
Задание:
Слайд 26Домашнее задание
завершить построения;
читать параграфы 10, 11 (стр. 58 –
68) учебника (стр. 56-61);
-выполнить чертеж призмы (рис. 78(б,д), пирамиды (рис. 79(б), цилиндра (рис. 80(б), конуса (рис.80 (д), прямоугольного параллелепипеда, цилиндра, пирамиды.
-выполнить чертеж призмы (рис. 78(б,д), пирамиды (рис. 79(б), цилиндра (рис. 80(б), конуса (рис.80 (д), прямоугольного параллелепипеда, цилиндра, пирамиды.
