Презентация, доклад по черчении на тему Соединение вида и разреза
Содержание
- 1. Презентация по черчении на тему Соединение вида и разреза
- 2. ЦЕЛИ УРОКА: НАУЧИТЬСЯ ВЫПОЛНЯТЬ ЧЕРТЕЖИ С ПРИМЕНЕНИЕМ
- 3. СОЕДИНЕНИЕ ЧАСТИ ВИДА И ЧАСТИ РАЗРЕЗАФорма
- 4. Чтобы иметь полное представление о форме детали, целесообразно соединить часть вида и часть разреза
- 5. Границей между частью вида и частью разреза
- 6. Частным случаем соединения вида и разреза является
- 7. Проанализируем форму детали и определим её симметричность (ось симметрии расположена вертикально)
- 8. Приведённые чертежи не раскрывают конструктивной особенности внутренней (чертёж А) и внешней (чертёж Б) формы детали.АБ
- 9. Так как деталь симметрична, целесообразно применить соединение половины вида и половины разреза.
- 10. Такое изображение даёт полную информацию
- 11. Проанализируем форму детали – тела вращения. Ось симметрии расположена горизонтально (деталь цилиндрическая - втулка)
- 12. Построение чертежа детали с разрезом
- 13. Такое изображение даёт полную информацию как о внешней геометрической форме детали, так и о внутренней.
- 14. ПРИ ВЫПОЛНЕНИИ ИЗОБРАЖЕНИЙ, СОДЕРЖАЩИХ СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА
- 15. РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ СПРАВА ОТ
- 16. РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ ПОД ОСЬЮ
- 17. НА ПОЛОВИНЕ ВИДА ШТРИХОВЫЕ ЛИНИИ, ИЗОБРАЖАЮЩИЕ КОНТУР ВНУТРЕННИХ ОЧЕРТАНИЙ, НЕ ПРОВОДЯТ ПРАВИЛЬНОНЕ ПРАВИЛЬНО
- 18. ПРИ СОЕДИНЕНИИИ ПОЛОВИНЫ ВИДА И

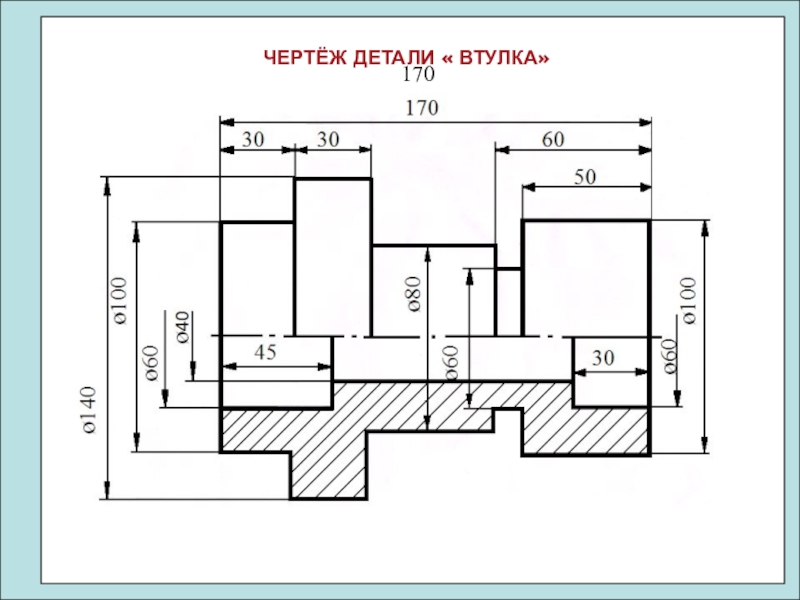

- 19. ø140ø100ø60ø40ø80ø60ø60ø100170303060503045ЧЕРТЁЖ ДЕТАЛИ « ВТУЛКА»
- 20. Практическая работаСтр.150 рис. 195Вар.1 - аВар.2 - б

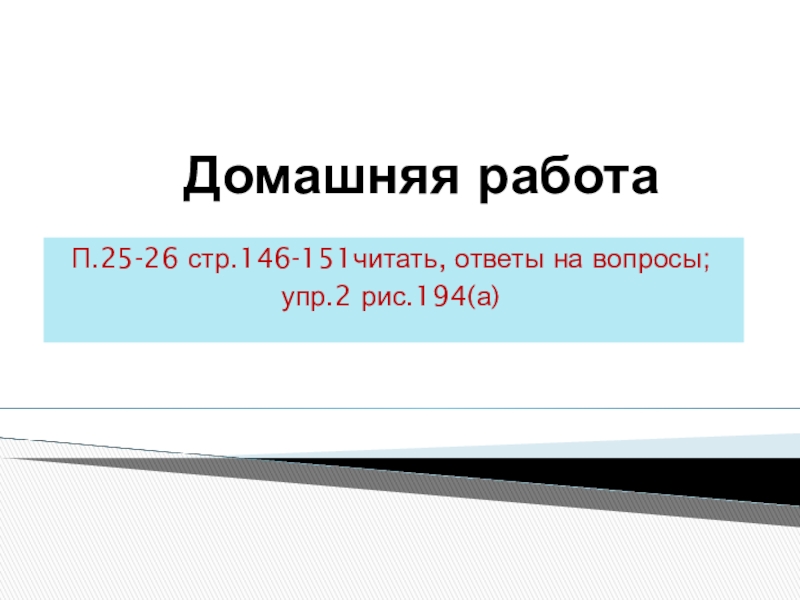

- 21. Домашняя работаП.25-26 стр.146-151читать, ответы на вопросы;упр.2 рис.194(а)
Слайд 2
ЦЕЛИ УРОКА:
НАУЧИТЬСЯ ВЫПОЛНЯТЬ ЧЕРТЕЖИ С ПРИМЕНЕНИЕМ СОЕДИНЕНИЙ ВИДА
РАЗВИТЬ ПРОСТРАНСТВЕННОЕ ПРЕДСТАВЛЕНИЕ И ПРОСТРАНСТВЕННОЕ МЫШЛЕНИЕ;
ВОСПИТАТЬ ТОЧНОСТЬ И АККУРАТНОСТЬ ГРАФИЧЕСКИХ ПОСТРОЕНИЙ

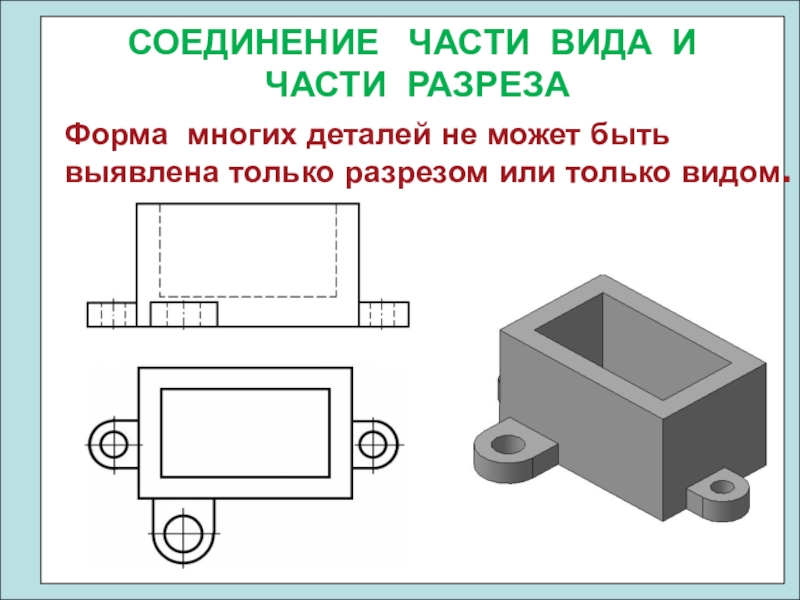

Слайд 3
СОЕДИНЕНИЕ ЧАСТИ ВИДА И
ЧАСТИ РАЗРЕЗА
Форма многих деталей не
Слайд 4

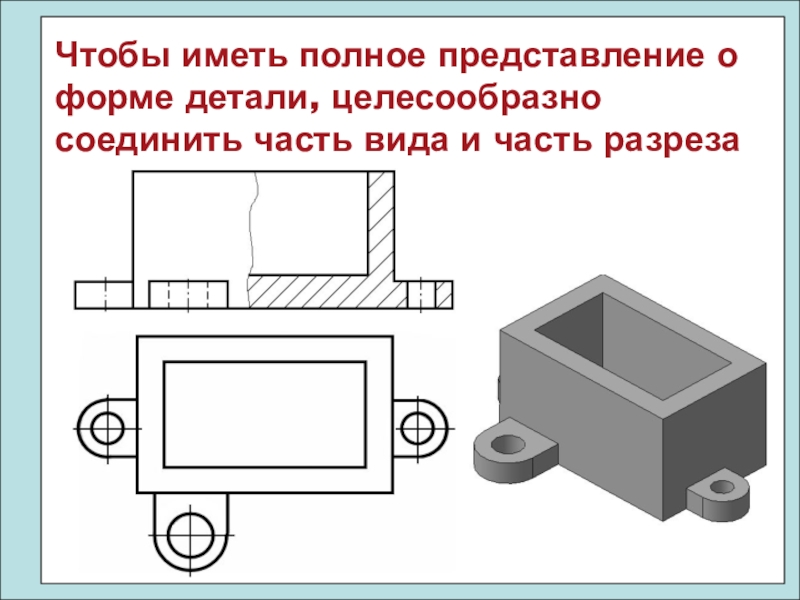

Чтобы иметь полное представление о форме детали, целесообразно соединить часть вида

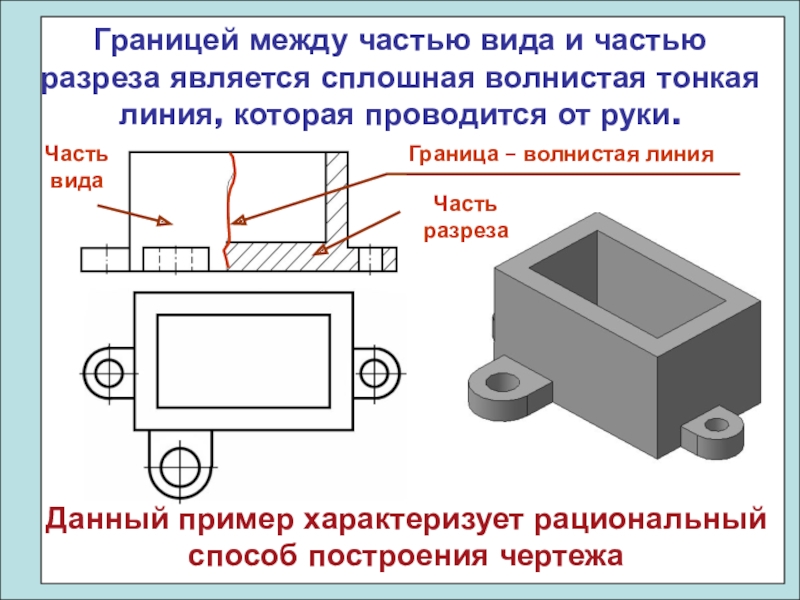

Слайд 5
Границей между частью вида и частью разреза является сплошная волнистая тонкая
Граница – волнистая линия
Часть вида
Часть разреза
Данный пример характеризует рациональный способ построения чертежа

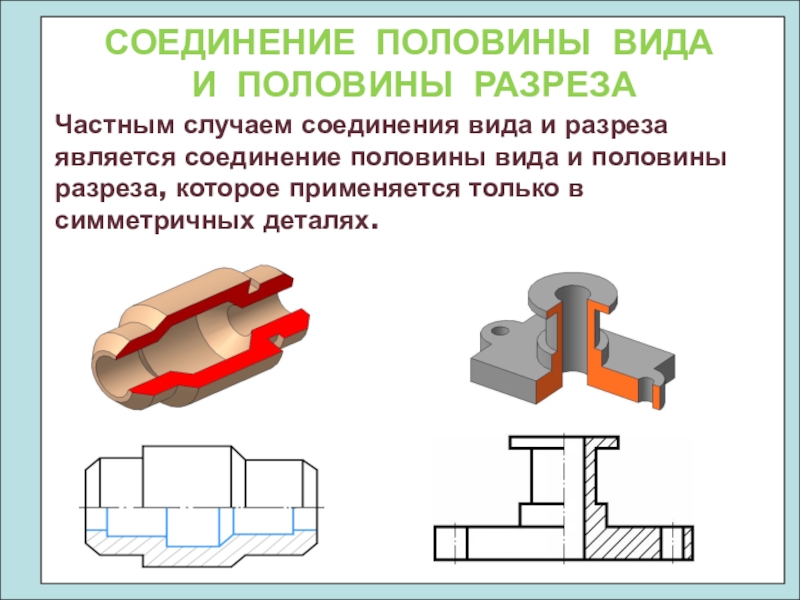

Слайд 6
Частным случаем соединения вида и разреза является соединение половины вида и
СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА
И ПОЛОВИНЫ РАЗРЕЗА
Слайд 7

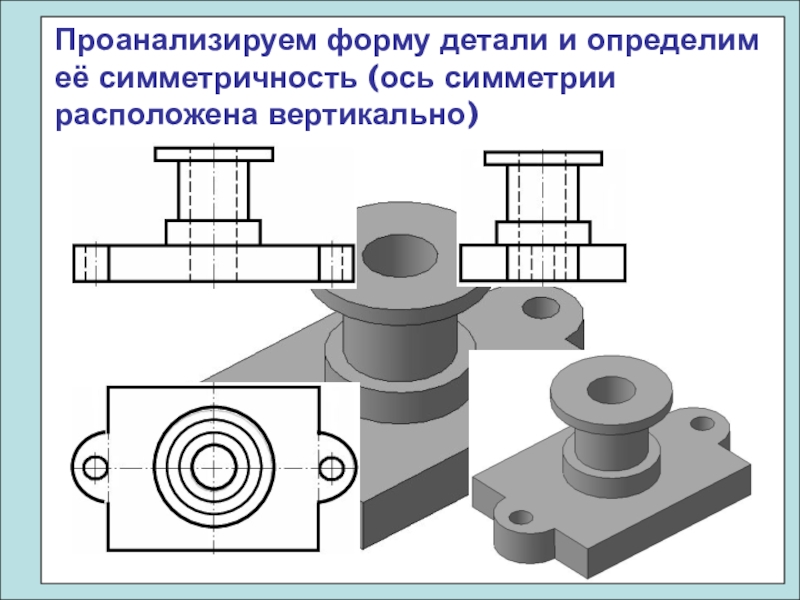

Проанализируем форму детали и определим её симметричность (ось симметрии расположена вертикально)
Слайд 8

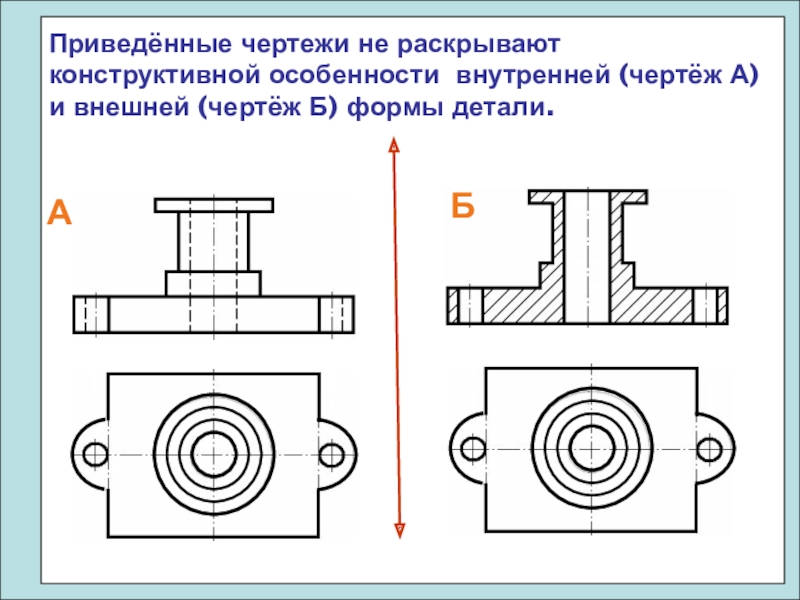

Приведённые чертежи не раскрывают конструктивной особенности внутренней (чертёж А) и внешней
А
Б
Слайд 9

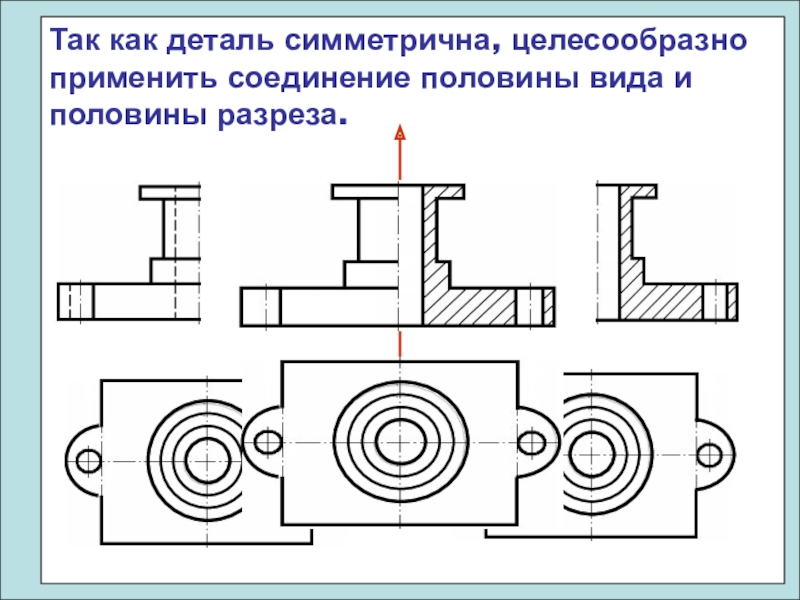

Так как деталь симметрична, целесообразно применить соединение половины вида и половины

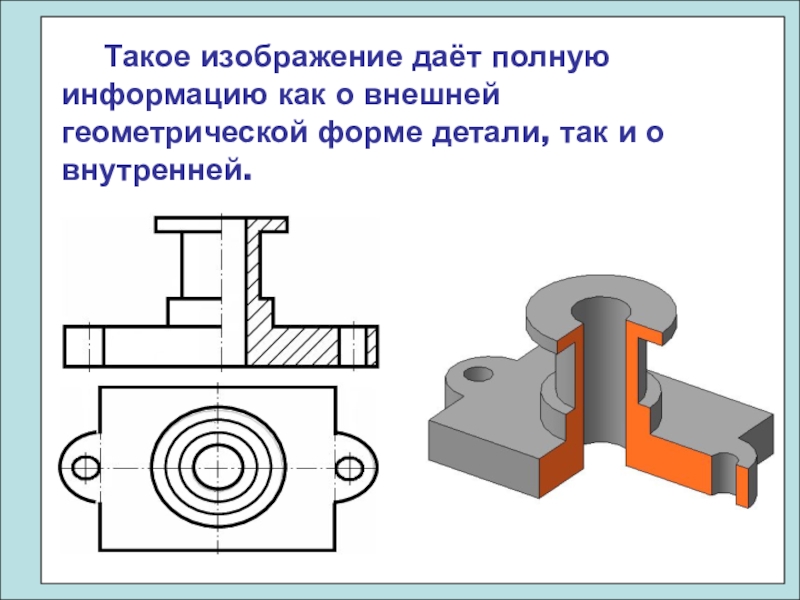

Слайд 10
Такое изображение даёт полную информацию как о внешней геометрической
Слайд 11
Проанализируем форму детали – тела вращения. Ось симметрии расположена горизонтально (деталь
Слайд 13
Такое изображение даёт полную информацию как о внешней геометрической форме детали,
Слайд 14

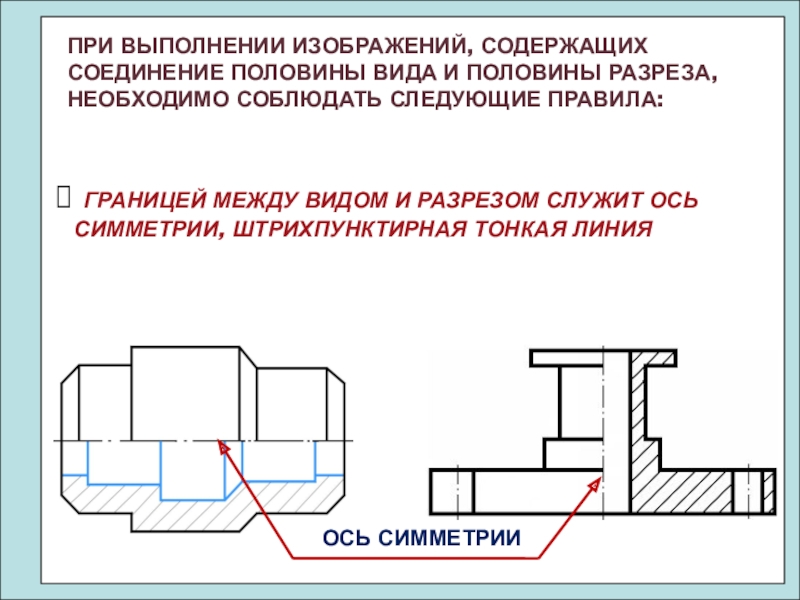

ПРИ ВЫПОЛНЕНИИ ИЗОБРАЖЕНИЙ, СОДЕРЖАЩИХ СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА, НЕОБХОДИМО
ГРАНИЦЕЙ МЕЖДУ ВИДОМ И РАЗРЕЗОМ СЛУЖИТ ОСЬ СИММЕТРИИ, ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
ОСЬ СИММЕТРИИ

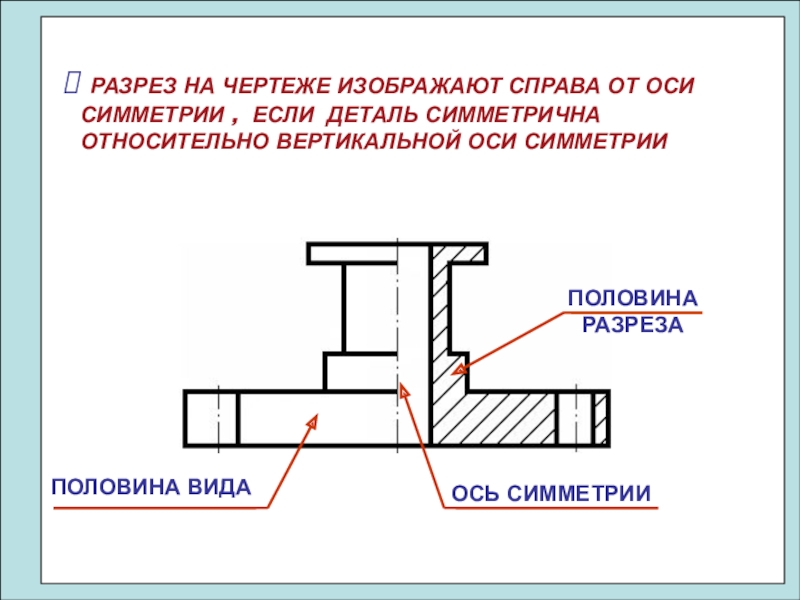

Слайд 15
РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ СПРАВА ОТ ОСИ СИММЕТРИИ , ЕСЛИ
ОСЬ СИММЕТРИИ
ПОЛОВИНА ВИДА
ПОЛОВИНА РАЗРЕЗА
Слайд 16

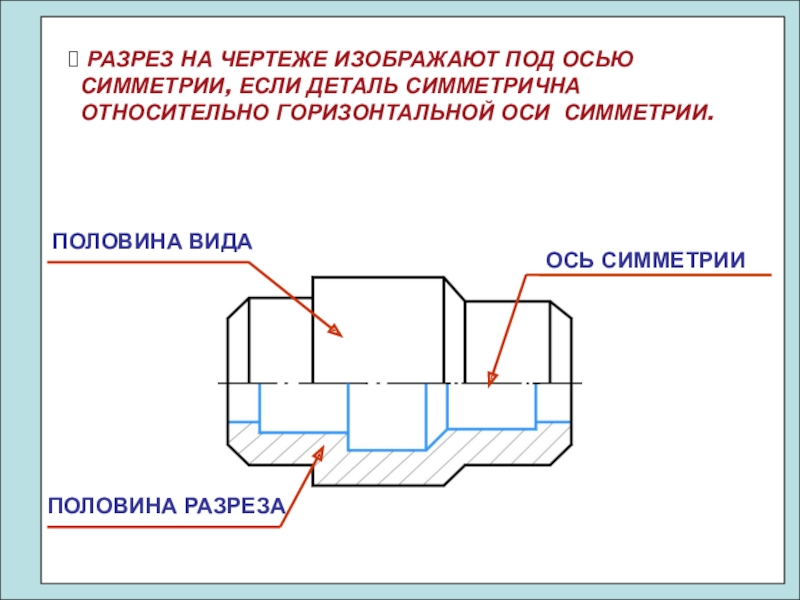

РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ ПОД ОСЬЮ СИММЕТРИИ, ЕСЛИ ДЕТАЛЬ СИММЕТРИЧНА
ОСЬ СИММЕТРИИ
ПОЛОВИНА ВИДА
ПОЛОВИНА РАЗРЕЗА

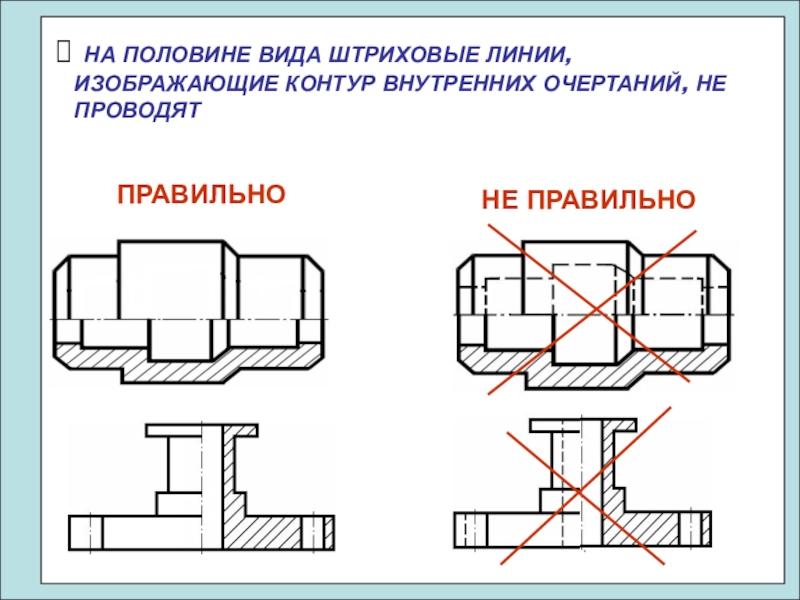

Слайд 17
НА ПОЛОВИНЕ ВИДА ШТРИХОВЫЕ ЛИНИИ, ИЗОБРАЖАЮЩИЕ КОНТУР ВНУТРЕННИХ ОЧЕРТАНИЙ, НЕ
ПРАВИЛЬНО
НЕ ПРАВИЛЬНО
Слайд 18
ПРИ СОЕДИНЕНИИИ ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА РАЗМЕРЫ НАНОСЯТ
Размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии, проводят чуть дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.
