Презентация, доклад Назначение и устройство токарно-винторезного станка ТВ-6. Токарные резцы

7 класс »

Преподаватель Байда Сергей Геннадьевич

обработки тел вращения ( валов, дисков, колец и др ), нарезания резьбы и сверления осевых отверстий. В 5 классе мы изучали некоторые передачи движения – винтовой, фрикционный и ременной, а сейчас познакомимся ременной, зубчатой и реечной, применяемые на данном станке и специальными инструментами.

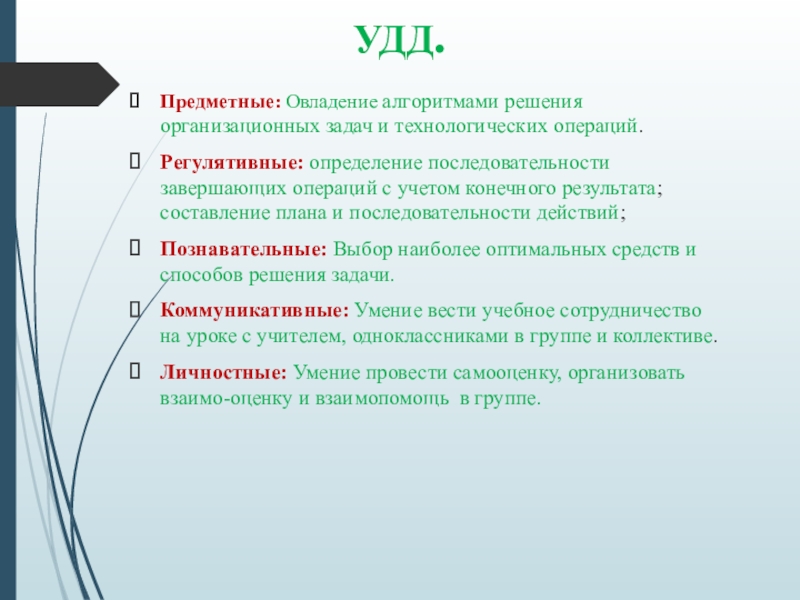

последовательности завершающих операций с учетом конечного результата; составление плана и последовательности действий;
Познавательные: Выбор наиболее оптимальных средств и способов решения задачи.
Коммуникативные: Умение вести учебное сотрудничество на уроке с учителем, одноклассниками в группе и коллективе.
Личностные: Умение провести самооценку, организовать взаимо-оценку и взаимопомощь в группе.

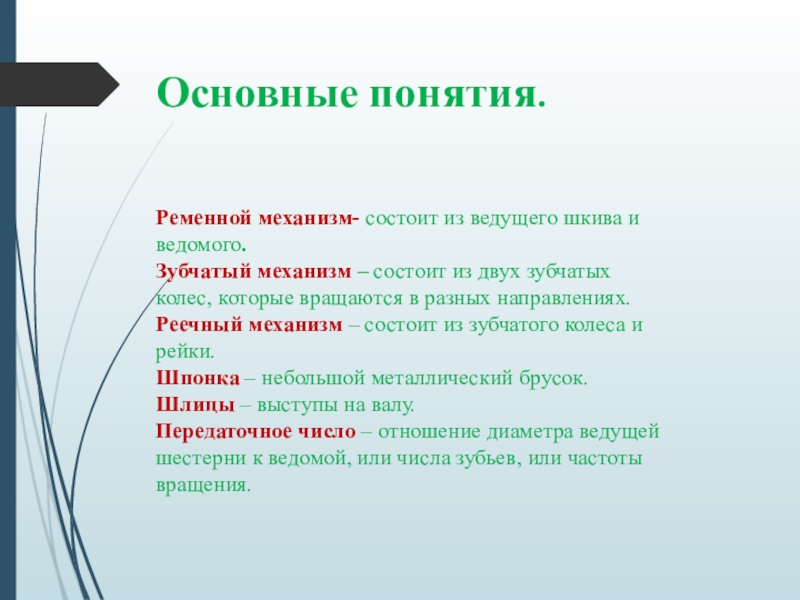

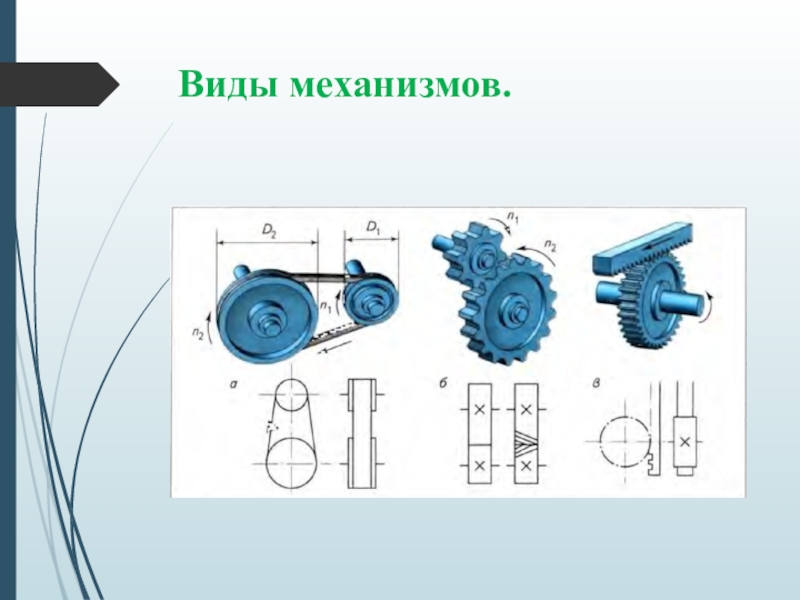

состоит из двух зубчатых колес, которые вращаются в разных направлениях. Реечный механизм – состоит из зубчатого колеса и рейки. Шпонка – небольшой металлический брусок. Шлицы – выступы на валу. Передаточное число – отношение диаметра ведущей шестерни к ведомой, или числа зубьев, или частоты вращения.

Запишите в тетрадь их название и назначение.
Замерьте диаметры зубчатых колес ручной дрели и определите передаточное отношение этой зубчатой передачи.

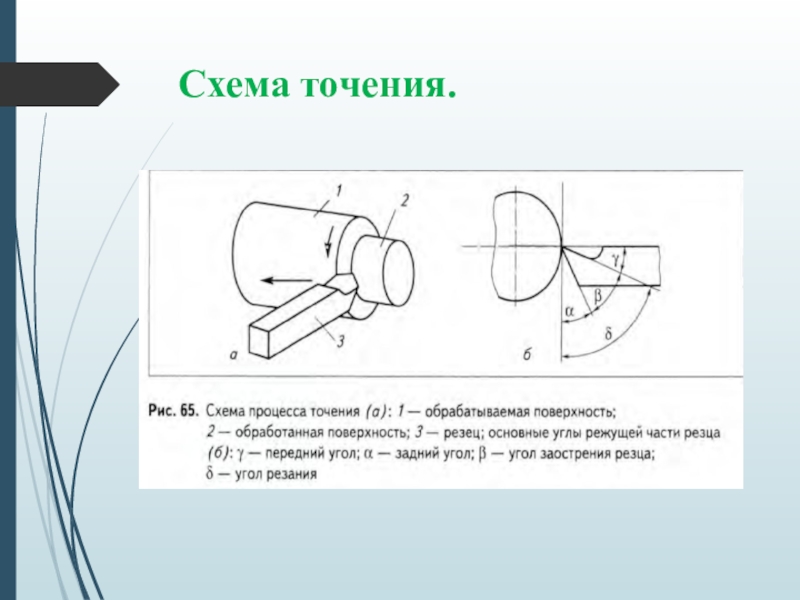

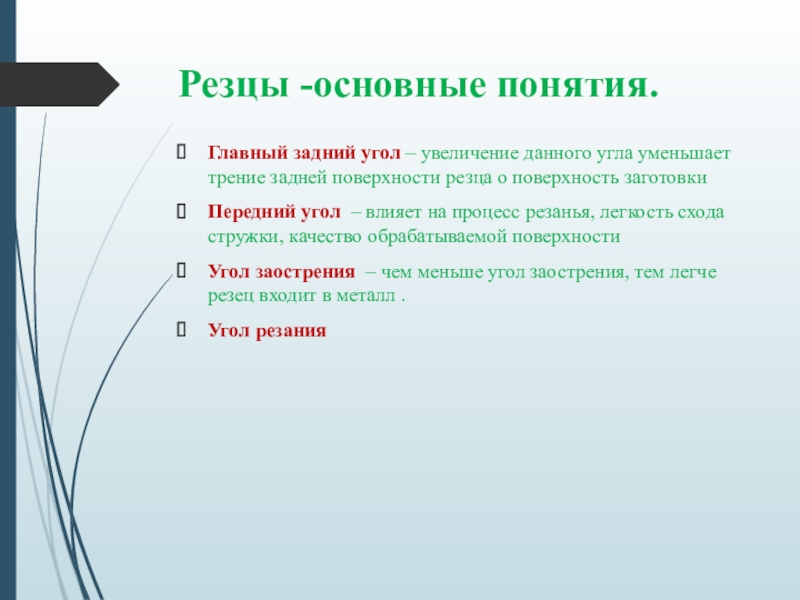

задней поверхности резца о поверхность заготовки
Передний угол – влияет на процесс резанья, легкость схода стружки, качество обрабатываемой поверхности
Угол заострения – чем меньше угол заострения, тем легче резец входит в металл .
Угол резания

и назначение.

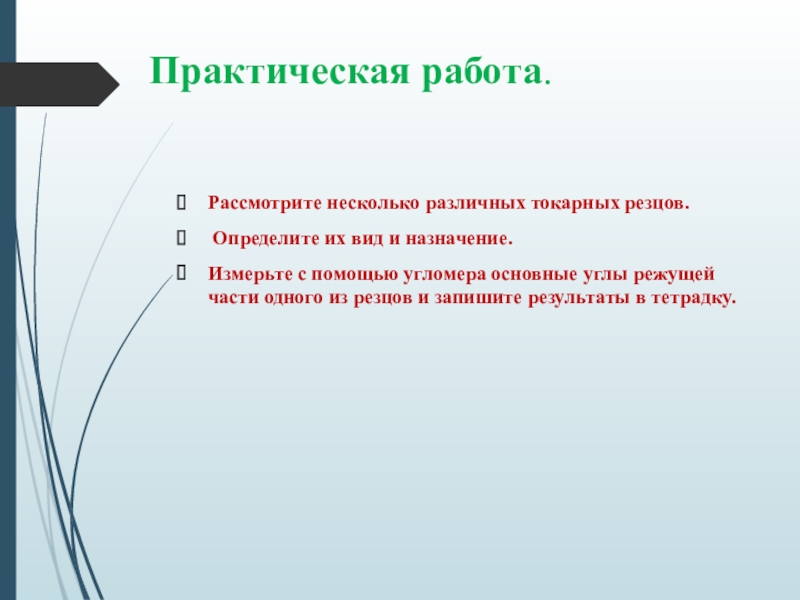

Измерьте с помощью угломера основные углы режущей части одного из резцов и запишите результаты в тетрадку.

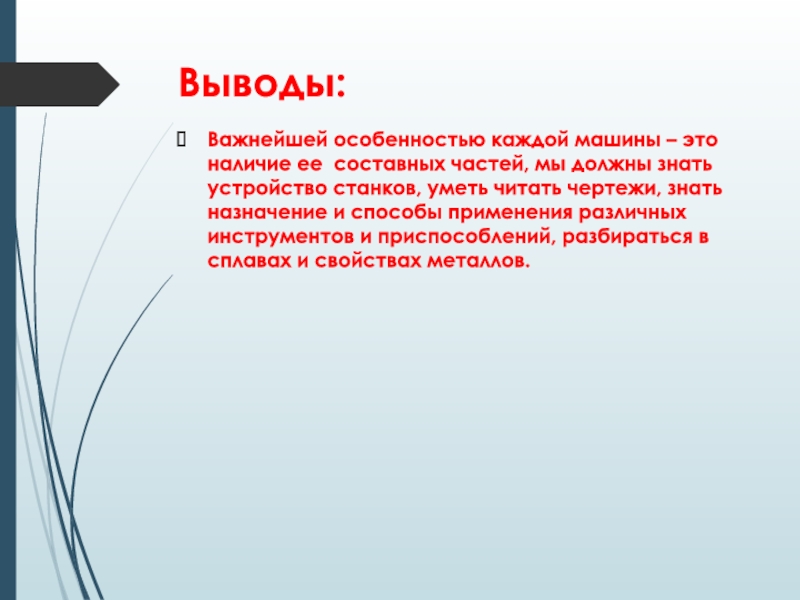

должны знать устройство станков, уметь читать чертежи, знать назначение и способы применения различных инструментов и приспособлений, разбираться в сплавах и свойствах металлов.
