Презентация, доклад Насосные станции ( для учащихся СПО в нефтегазовой отрасли)

политехнический колледж»
г.Мегион

Бюджетное учреждение профессионального образования Ханты-Мансийского автономного округа – Югры «Мегионский политехнический колледж»

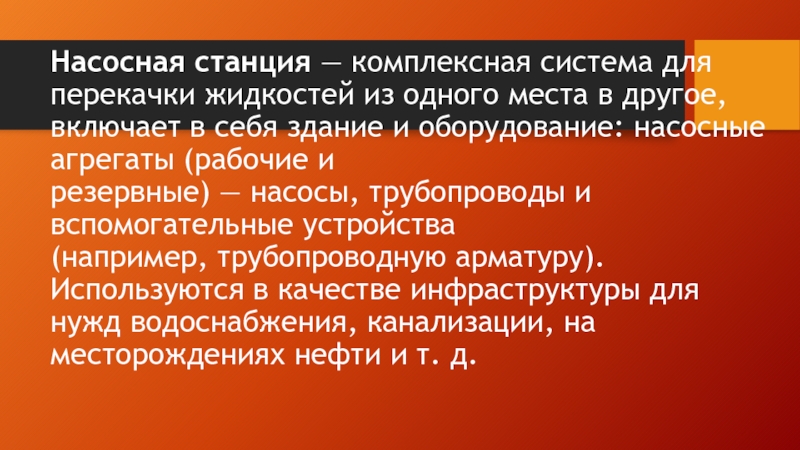

в себя здание и оборудование: насосные агрегаты (рабочие и резервные) — насосы, трубопроводы и вспомогательные устройства (например, трубопроводную арматуру). Используются в качестве инфраструктуры для нужд водоснабжения, канализации, на месторождениях нефти и т. д.

нефти, необходимы нефтеперекачивающие станции. Основное назначение каждой нефтеперекачивающей станции состоит в том, чтобы забрать нефть из сечения трубопровода с низким напором, с помощью насосов увеличить этот напор и затем ввести нефть в сечение трубопровода с высоким напором. Основными элементами НПС являются насосные агрегаты, резервуары, системы подводящих и распределительных трубопроводов, узлы учета, устройства приема и пуска очистных устройств и поточных средств диагностики, а также системы смазки, вентиляции, отопления, энергоснабжения, водоснабжения, автоматики, телемеханики и т.п.

1. Нефтеперекачивающие станции магистральных нефтепроводов

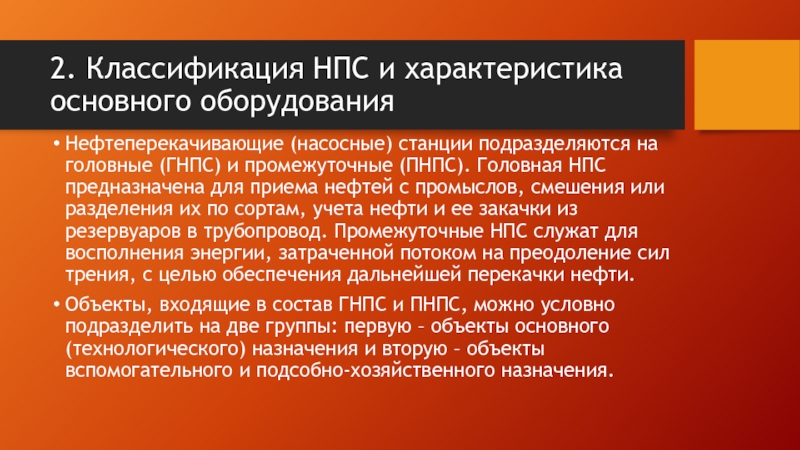

головные (ГНПС) и промежуточные (ПНПС). Головная НПС предназначена для приема нефтей с промыслов, смешения или разделения их по сортам, учета нефти и ее закачки из резервуаров в трубопровод. Промежуточные НПС служат для восполнения энергии, затраченной потоком на преодоление сил трения, с целью обеспечения дальнейшей перекачки нефти.
Объекты, входящие в состав ГНПС и ПНПС, можно условно подразделить на две группы: первую – объекты основного (технологического) назначения и вторую – объекты вспомогательного и подсобно-хозяйственного назначения.

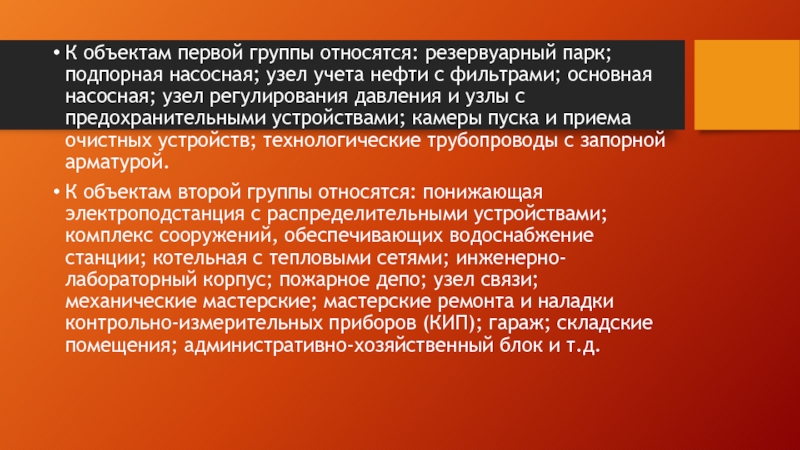

нефти с фильтрами; основная насосная; узел регулирования давления и узлы с предохранительными устройствами; камеры пуска и приема очистных устройств; технологические трубопроводы с запорной арматурой.
К объектам второй группы относятся: понижающая электроподстанция с распределительными устройствами; комплекс сооружений, обеспечивающих водоснабжение станции; котельная с тепловыми сетями; инженерно-лабораторный корпус; пожарное депо; узел связи; механические мастерские; мастерские ремонта и наладки контрольно-измерительных приборов (КИП); гараж; складские помещения; административно-хозяйственный блок и т.д.

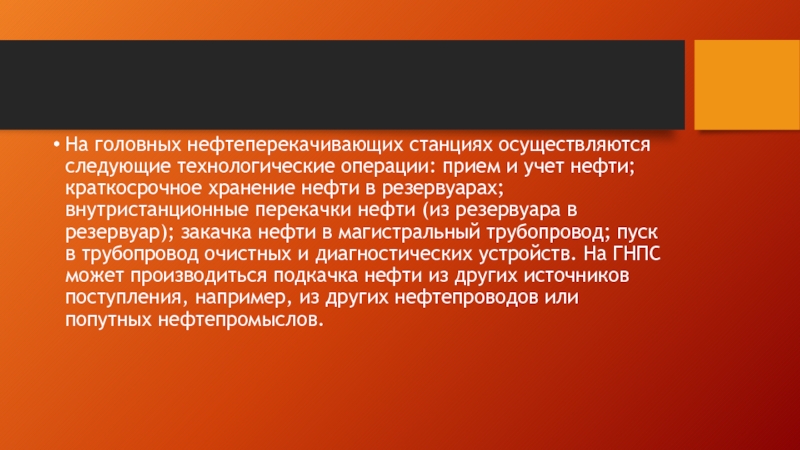

нефти; краткосрочное хранение нефти в резервуарах; внутристанционные перекачки нефти (из резервуара в резервуар); закачка нефти в магистральный трубопровод; пуск в трубопровод очистных и диагностических устройств. На ГНПС может производиться подкачка нефти из других источников поступления, например, из других нефтепроводов или попутных нефтепромыслов.

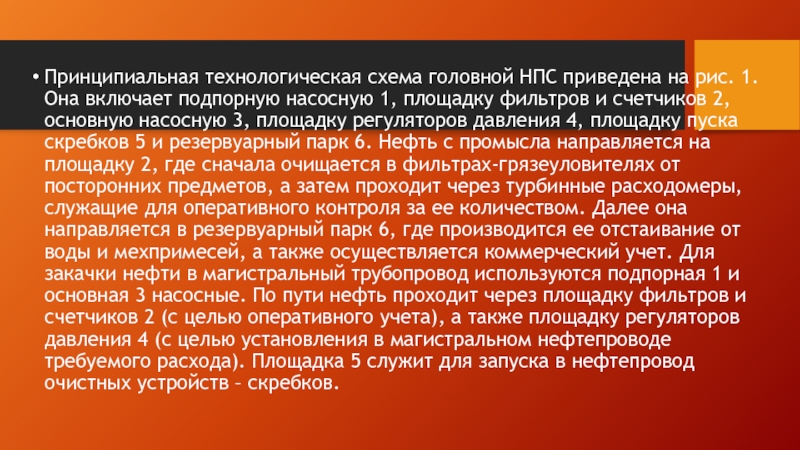

подпорную насосную 1, площадку фильтров и счетчиков 2, основную насосную 3, площадку регуляторов давления 4, площадку пуска скребков 5 и резервуарный парк 6. Нефть с промысла направляется на площадку 2, где сначала очищается в фильтрах-грязеуловителях от посторонних предметов, а затем проходит через турбинные расходомеры, служащие для оперативного контроля за ее количеством. Далее она направляется в резервуарный парк 6, где производится ее отстаивание от воды и мехпримесей, а также осуществляется коммерческий учет. Для закачки нефти в магистральный трубопровод используются подпорная 1 и основная 3 насосные. По пути нефть проходит через площадку фильтров и счетчиков 2 (с целью оперативного учета), а также площадку регуляторов давления 4 (с целью установления в магистральном нефтепроводе требуемого расхода). Площадка 5 служит для запуска в нефтепровод очистных устройств – скребков.

– площадка фильтров и счетчиков; 3 – основная насосная; 4 – площадка регуляторов; 5 – площадка пуска скребков; 6 – резервуарный парк

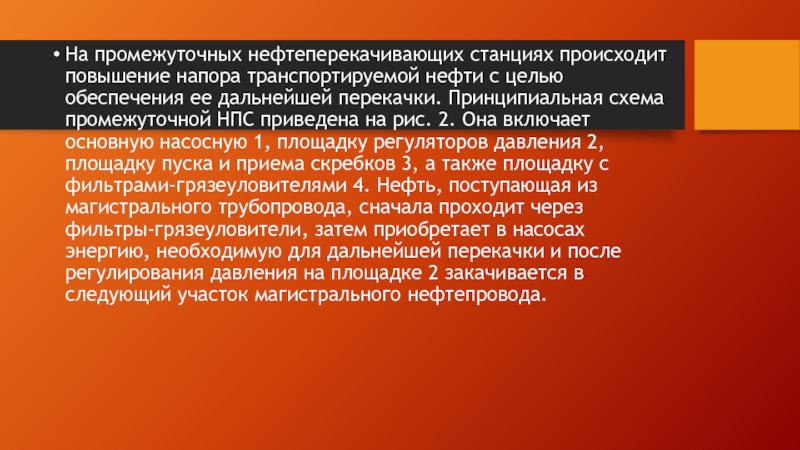

обеспечения ее дальнейшей перекачки. Принципиальная схема промежуточной НПС приведена на рис. 2. Она включает основную насосную 1, площадку регуляторов давления 2, площадку пуска и приема скребков 3, а также площадку с фильтрами-грязеуловителями 4. Нефть, поступающая из магистрального трубопровода, сначала проходит через фильтры-грязеуловители, затем приобретает в насосах энергию, необходимую для дальнейшей перекачки и после регулирования давления на площадке 2 закачивается в следующий участок магистрального нефтепровода.

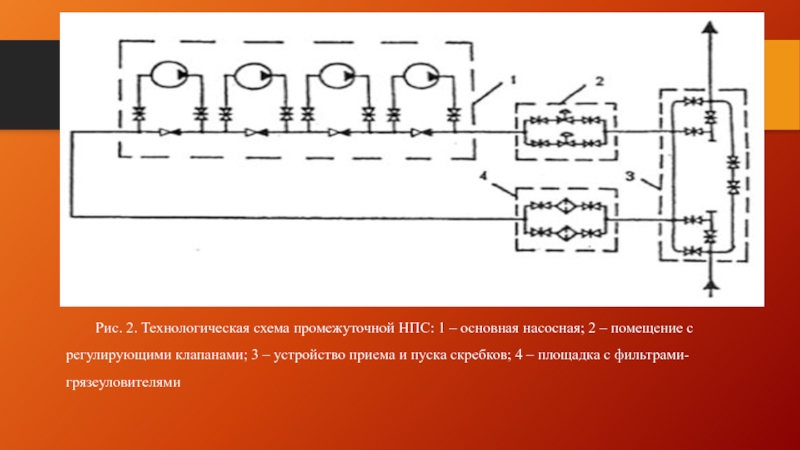

– помещение с регулирующими клапанами; 3 – устройство приема и пуска скребков; 4 – площадка с фильтрами-грязеуловителями

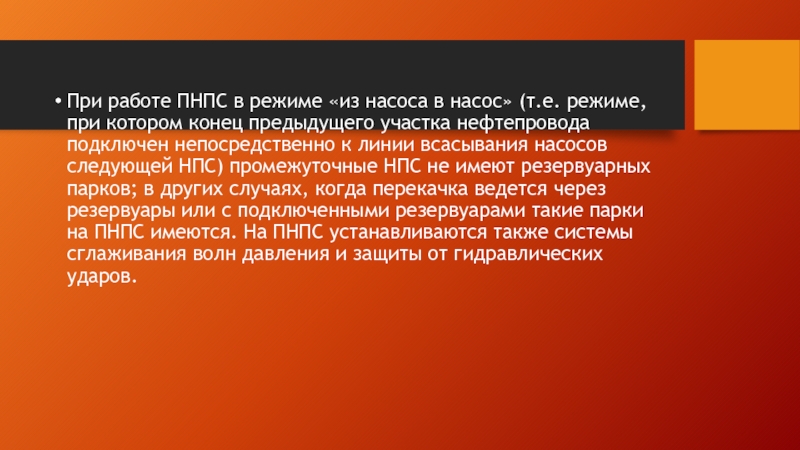

при котором конец предыдущего участка нефтепровода подключен непосредственно к линии всасывания насосов следующей НПС) промежуточные НПС не имеют резервуарных парков; в других случаях, когда перекачка ведется через резервуары или с подключенными резервуарами такие парки на ПНПС имеются. На ПНПС устанавливаются также системы сглаживания волн давления и защиты от гидравлических ударов.

значением напора (в линии всасывания насоса) к сечению с большим значением напора (в линии нагнетания насоса).
Движение жидкости в направлении против давления достигается принудительным путем. В так называемых центробежных насосах, которые составляют основной вид нагнетательного оборудования для перекачки нефти по магистральным трубопроводам и применяются как на головной, так и на промежуточных перекачивающих станциях, жидкость перемещается от сечения с меньшим давлением к сечению с большим давлением центробежной силой, возникающей при вращении рабочего колеса с профильными лопатками.

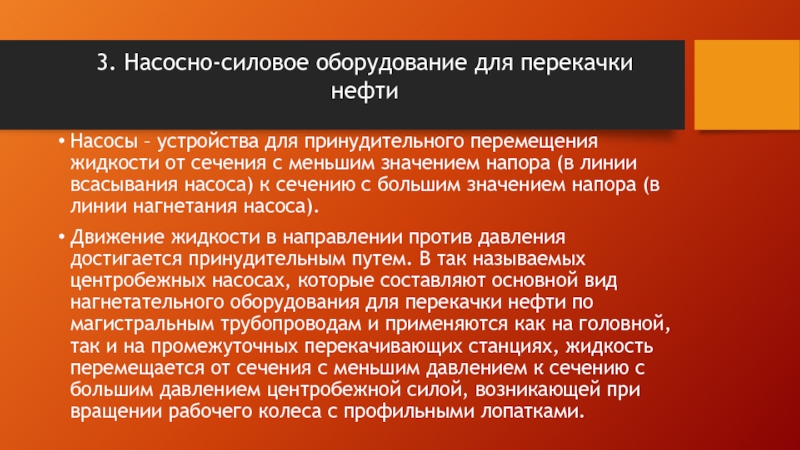

3. Насосно-силовое оборудование для перекачки нефти

всасывающий патрубок жидкость поступает на быстровращающиеся лопатки рабочего колеса 8, где под действием центробежных сил отбрасывается к периферии насоса. Таким образом, механическая энергия вращения вала двигателя преобразуется в кинетическую энергию жидкости. Двигаясь по спиральной камере 3 , жидкость попадает в расширяющийся нагнетательный патрубок 4, где по мере уменьшения скорости увеличивается давление жидкости. Далее через напорную задвижку 5 жидкость поступает в напорный трубопровод 6. Для контроля за работой насоса измеряют давление в его всасывающем и нагнетательном патрубках с помощью мановакуумметра 7 и манометра 9.

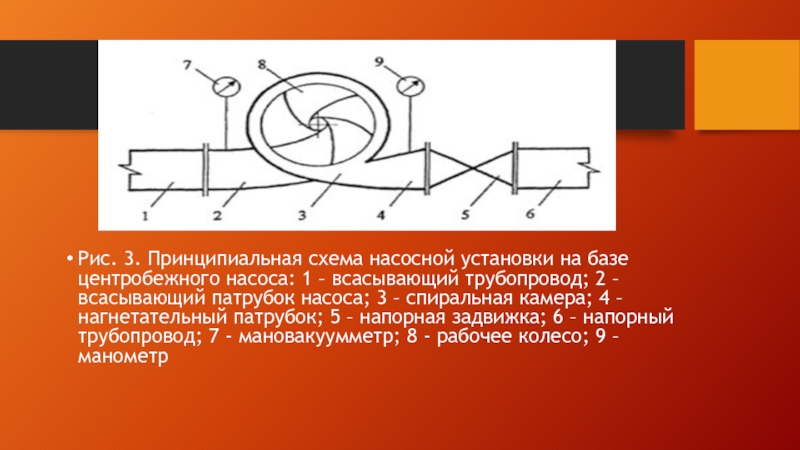

– всасывающий трубопровод; 2 – всасывающий патрубок насоса; 3 – спиральная камера; 4 – нагнетательный патрубок; 5 – напорная задвижка; 6 – напорный трубопровод; 7 - мановакуумметр; 8 - рабочее колесо; 9 – манометр

резервуарные парки, обладает некоторыми особенностями. Дело в том, что быстроходным магистральным насосам необходимо иметь избыточное давление на входе. Это давление должно предотвратить опасное явление, которое может возникать внутри насоса в результате уменьшения давления в быстродвижущейся жидкости. Явление, о котором идет речь, называется кавитацией (от лат. сavitas – полость) и состоит в образовании пузырьков, заполненных парами перекачиваемой жидкости. Когда эти пузырьки попадают в область высокого давления, они схлопываются, развивая при этом огромные точечные давления. Кавитация приводит к быстрому износу частей нагнетателя и снижает эффективность его работы.

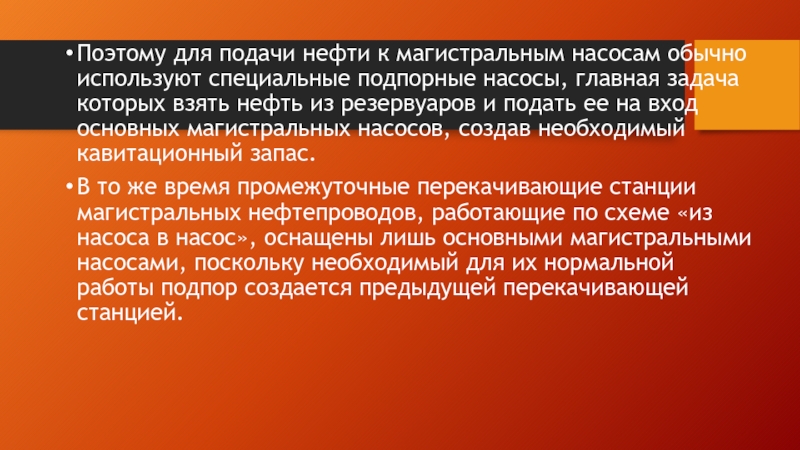

насосы, главная задача которых взять нефть из резервуаров и подать ее на вход основных магистральных насосов, создав необходимый кавитационный запас.
В то же время промежуточные перекачивающие станции магистральных нефтепроводов, работающие по схеме «из насоса в насос», оснащены лишь основными магистральными насосами, поскольку необходимый для их нормальной работы подпор создается предыдущей перекачивающей станцией.
