Презентация, доклад Механические передачи. 5 класс
Содержание
- 1. Презентация Механические передачи. 5 класс
- 2. Выполните заданиеПрочитайте текст.2. Запишите в тетрадь и запомните выделенные красным цветом понятия.
- 3. Машиной называют механизм или сочетание механизмов, которые
- 4. Каждая рабочая машина состоит из 3х основных
- 5. Все машины состоят из деталей, которые объединены
- 6. Выполните заданиеНачертите в тетради таблицу.2. Записывайте в
- 7. Слайд 7

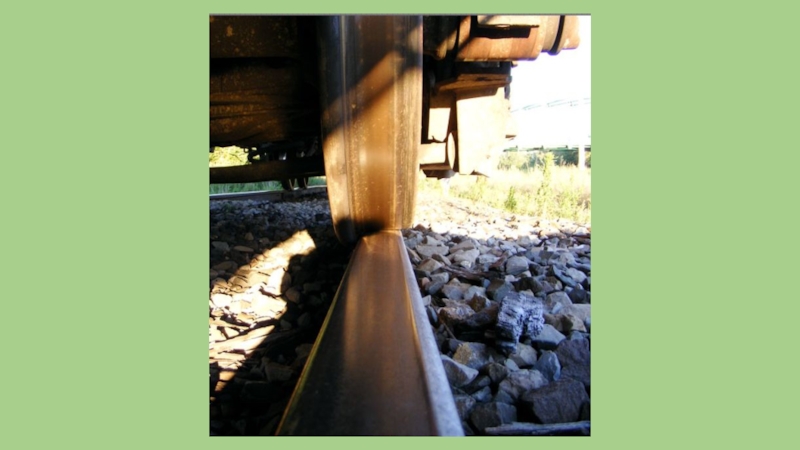

- 8. Фрикционные передачи
- 9. Фрикционной передачей называется механизм, служащий для передачи

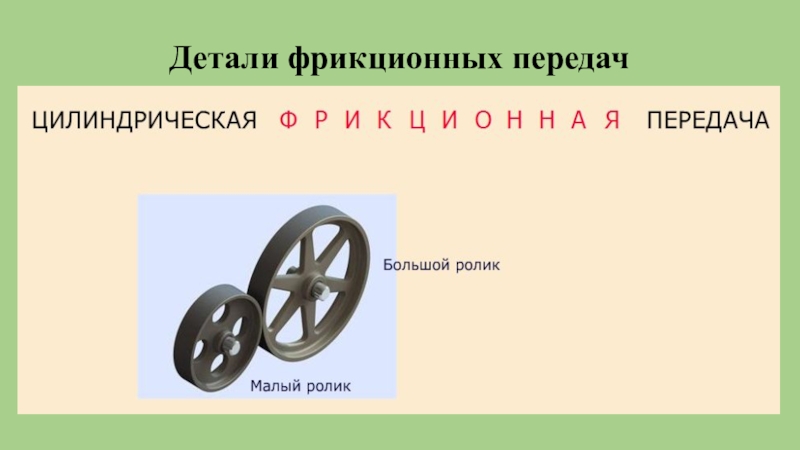

- 10. Детали фрикционных передач
- 11. Область примененияФрикционные передачи находят применение -в кузнечно -
- 12. Слайд 12
- 13. Слайд 13

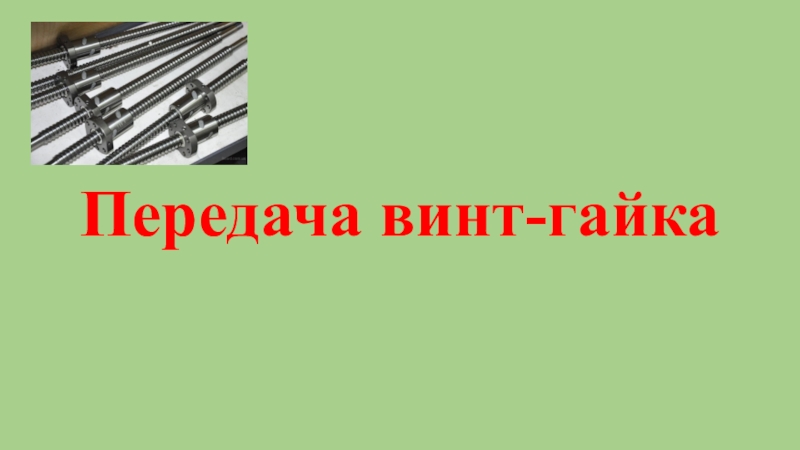

- 14. Передача винт-гайка
- 15. Передача винт-гайка предназначена для преобразования вращательного
- 16. С помощью такого механизма получают выигрыш
- 17. Детали передачи винт - гайка
- 18. Слайд 18

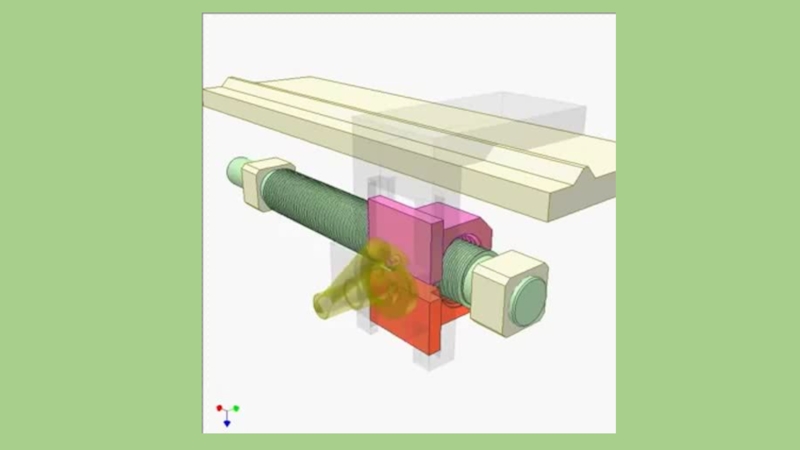

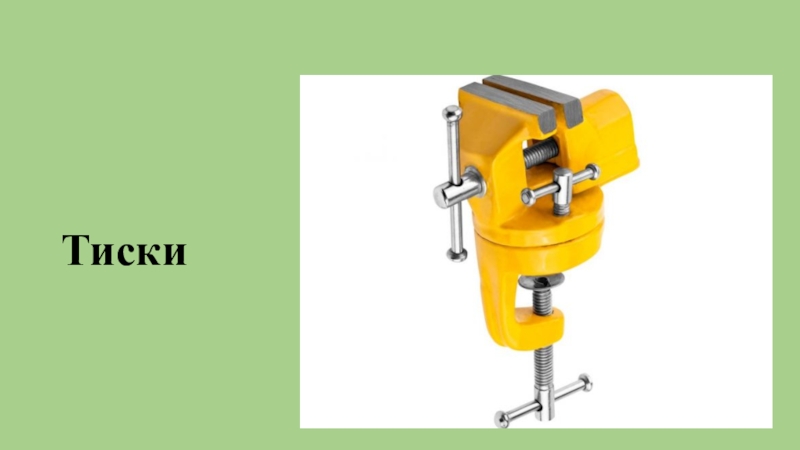

- 19. Тиски
- 20. Автомобильный домкрат

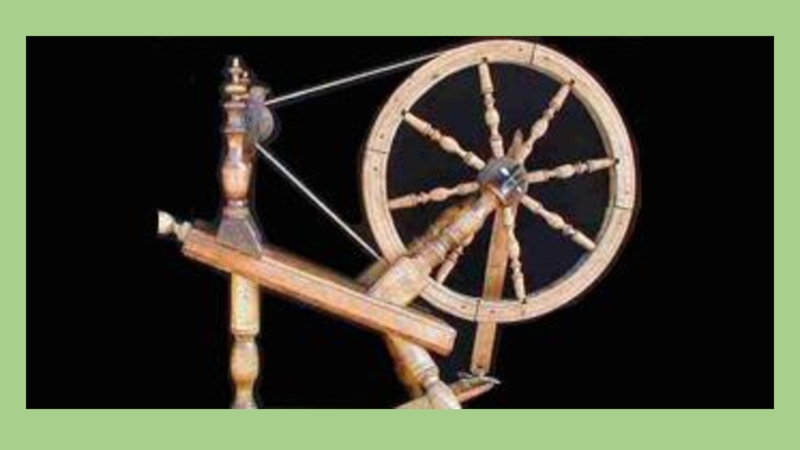

- 21. Ременные передачи

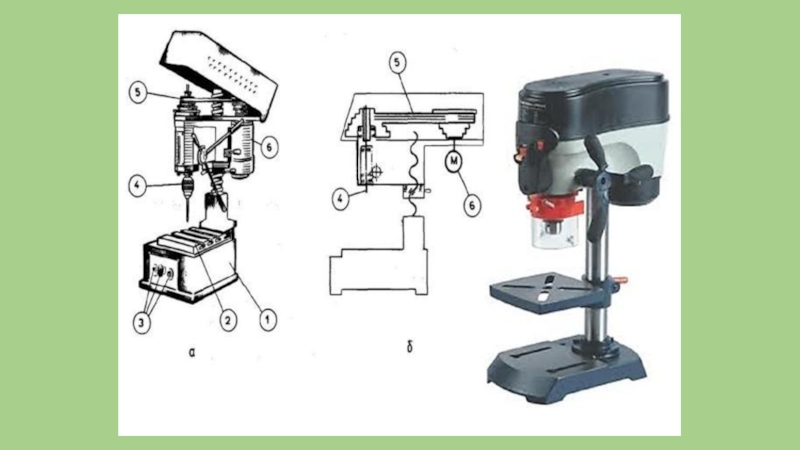

- 22. Ременная передача служит для передачи вращения между
- 23. Ремень – гибкий элемент ремённой передачи.Шкив -

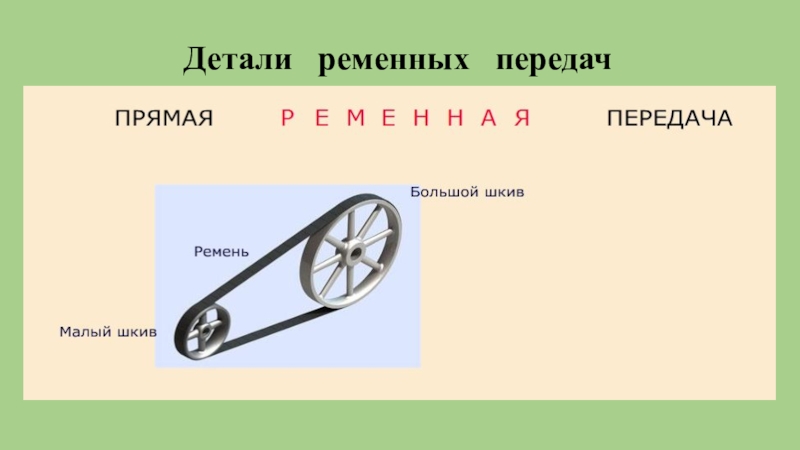

- 24. Детали ременных передач
- 25. Слайд 25
- 26. Детали ременных передач
- 27. Слайд 27
- 28. Детали ременных передач

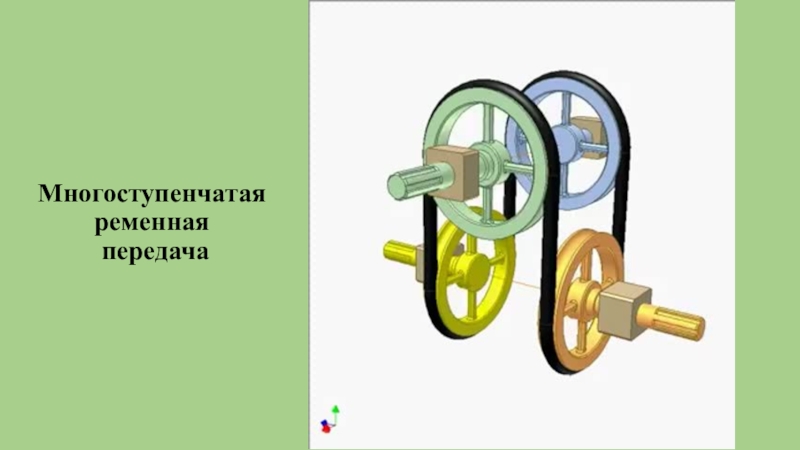

- 29. Многоступенчатая ременная передача
- 30. Слайд 30

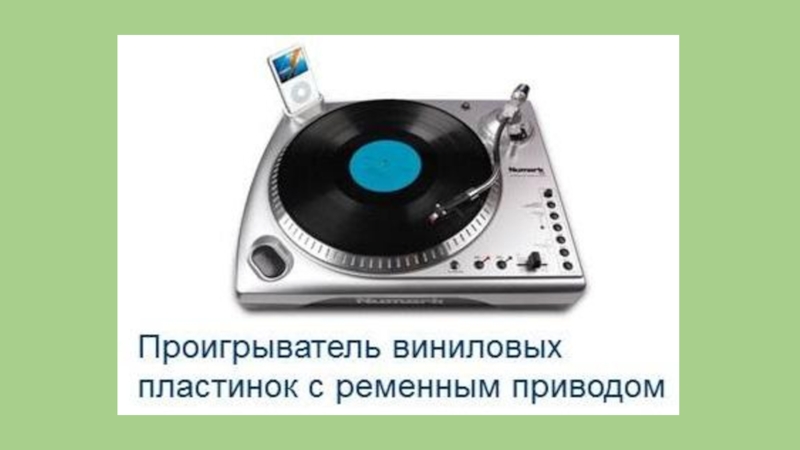

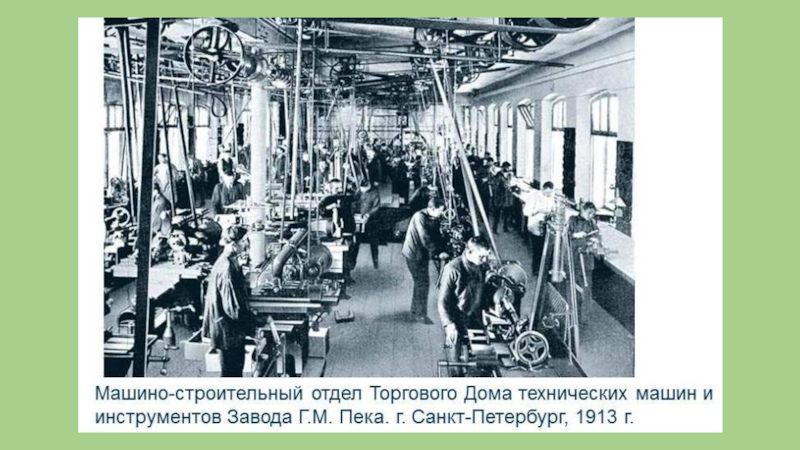

- 31. Область применения ременных передач Ременные передачи применяют
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38

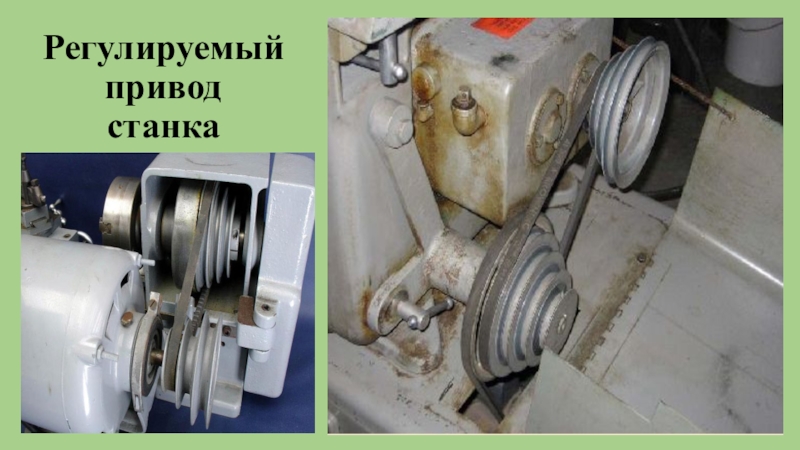

- 39. Регулируемый привод станка

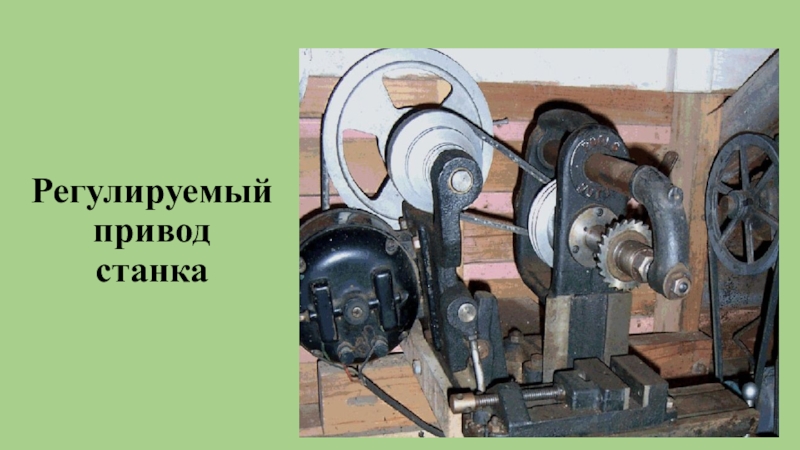

- 40. Регулируемый привод станка

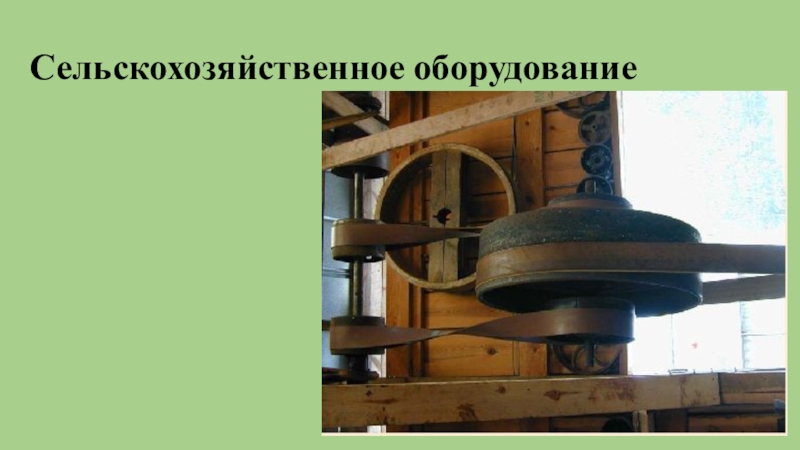

- 41. Сельскохозяйственное оборудование
- 42. Двигатель автобуса
- 43. Слайд 43

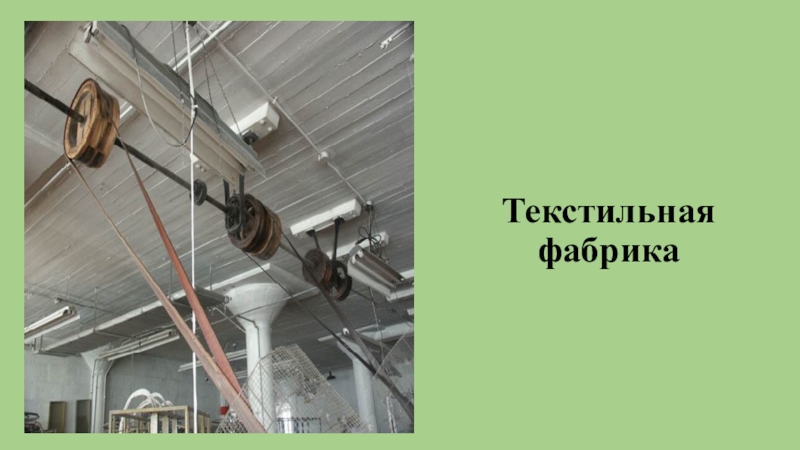

- 44. Текстильная фабрика

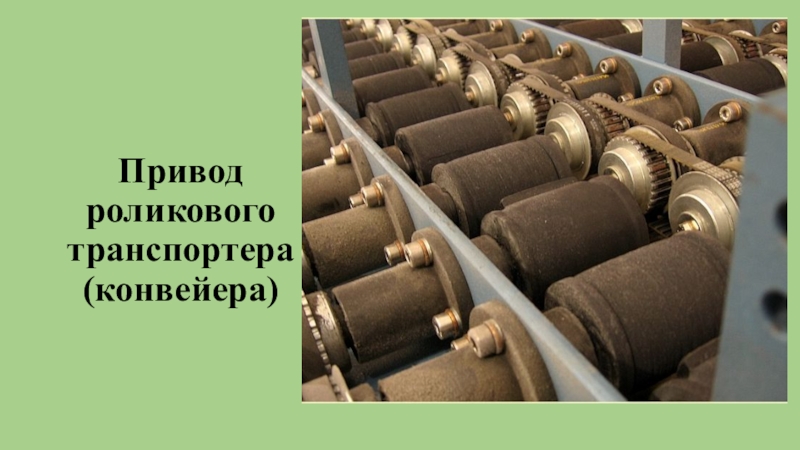

- 45. Привод роликового транспортера (конвейера)
- 46. Слайд 46
- 47. Слайд 47
- 48. Закрепление
- 49. 1.Двигатели - Энергетические машины, преобразующие любой вид
- 50. 6. Деталь - изделие, изготовленное из однородного
- 51. 11. Каждая машина получается в результате сборки
- 52. 15. К разъемным соединениям относятся резьбовые, шпоночные
- 53. 19. Передача винт-гайка предназначена для преобразования вращательного

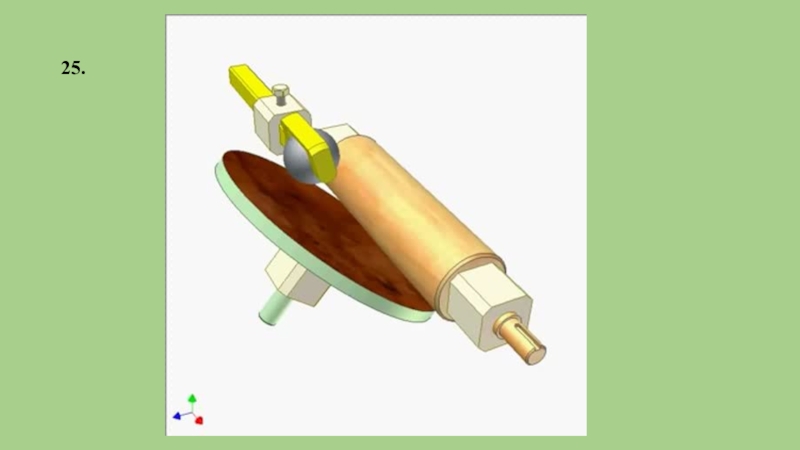

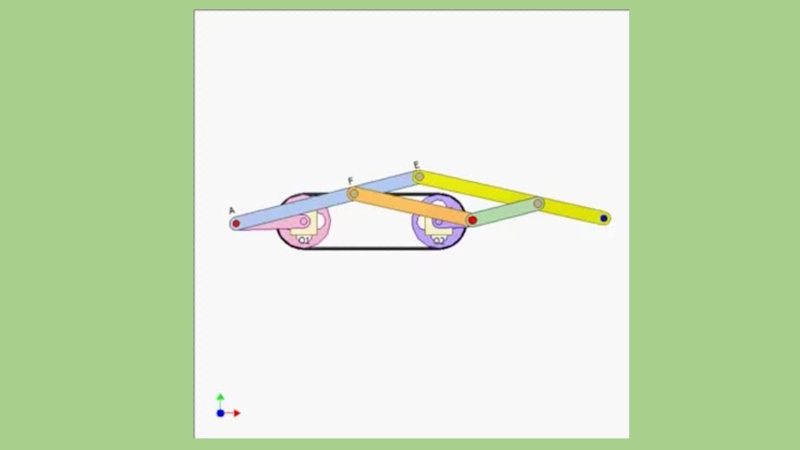

- 54. Посмотри механизмы в движении и определи механизмы которые ты знаешь.

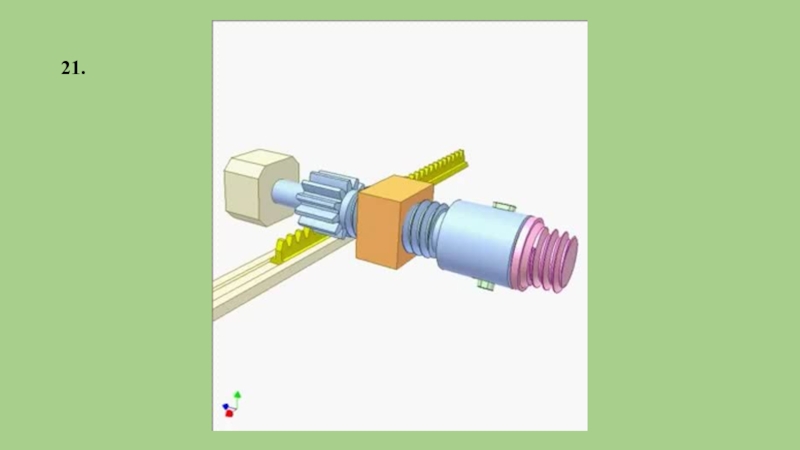

- 55. 21.

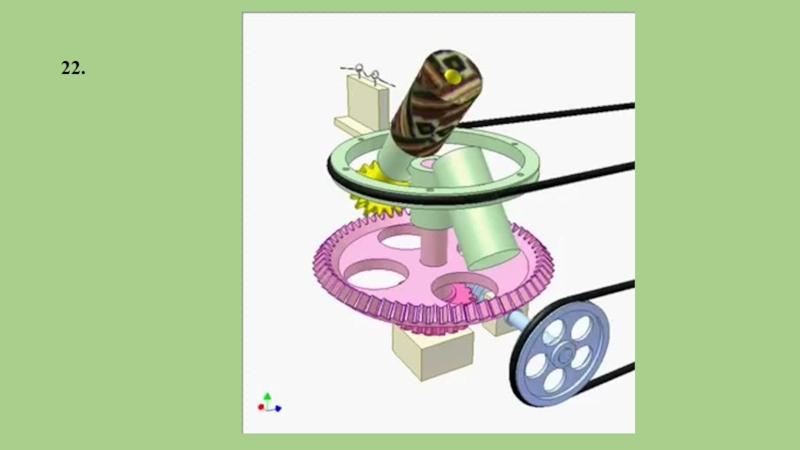

- 56. 22.

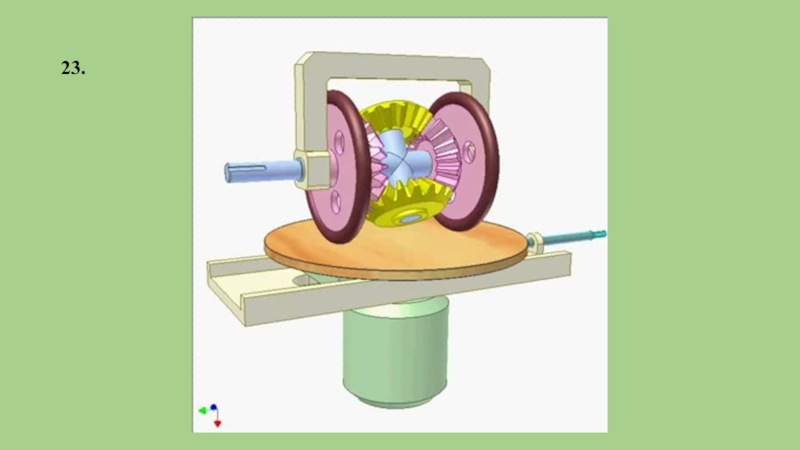

- 57. 23.
- 58. 24.
- 59. 25.
- 60. Тест1.Двигатели 2.Генераторы3.Информационные машины4.Технологические машины5.Транспортные и подъемно-транспортные машины6.Деталь7.Каждая
- 61. 11. Каждая машина получается в результате сборки
- 62. Спасибо за внимание!

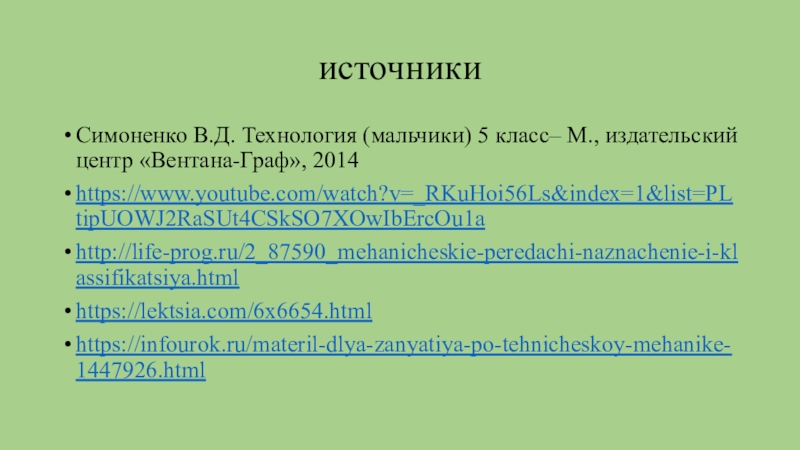

- 63. источникиСимоненко В.Д. Технология (мальчики) 5 класс– М., издательский центр «Вентана-Граф», 2014https://www.youtube.com/watch?v=_RKuHoi56Ls&index=1&list=PLtipUOWJ2RaSUt4CSkSO7XOwIbErcOu1ahttp://life-prog.ru/2_87590_mehanicheskie-peredachi-naznachenie-i-klassifikatsiya.htmlhttps://lektsia.com/6x6654.htmlhttps://infourok.ru/materil-dlya-zanyatiya-po-tehnicheskoy-mehanike-1447926.html
Выполните заданиеПрочитайте текст.2. Запишите в тетрадь и запомните выделенные красным цветом понятия.
Слайд 2Выполните задание
Прочитайте текст.
2. Запишите в тетрадь и запомните выделенные красным цветом
понятия.
Слайд 3 Машиной называют механизм или сочетание механизмов, которые служат для облегчения или
замены физического или умственного труда человека, повышения его производительности.
Машина – это устройство, предназначенное для выполнения какой – либо работы путём преобразования одного вида энергии в другой.
В зависимости от назначения различают три вида машин:
1) Энергетические машины: преобразующие любой вид энергии в механическую (двигатели) и наоборот (генераторы)
2) информационные машины: преобразующие информацию (ЭВМ, ПК, шифровальные…);
3) рабочие:
а) технологические машины: изменяющие свойства, форму и размеры деталей (станки, прессы…);
б) транспортные машины: перемещающие людей, грузы (транспортеры, краны, автомобили…);
Машина – это устройство, предназначенное для выполнения какой – либо работы путём преобразования одного вида энергии в другой.
В зависимости от назначения различают три вида машин:
1) Энергетические машины: преобразующие любой вид энергии в механическую (двигатели) и наоборот (генераторы)
2) информационные машины: преобразующие информацию (ЭВМ, ПК, шифровальные…);
3) рабочие:
а) технологические машины: изменяющие свойства, форму и размеры деталей (станки, прессы…);
б) транспортные машины: перемещающие людей, грузы (транспортеры, краны, автомобили…);

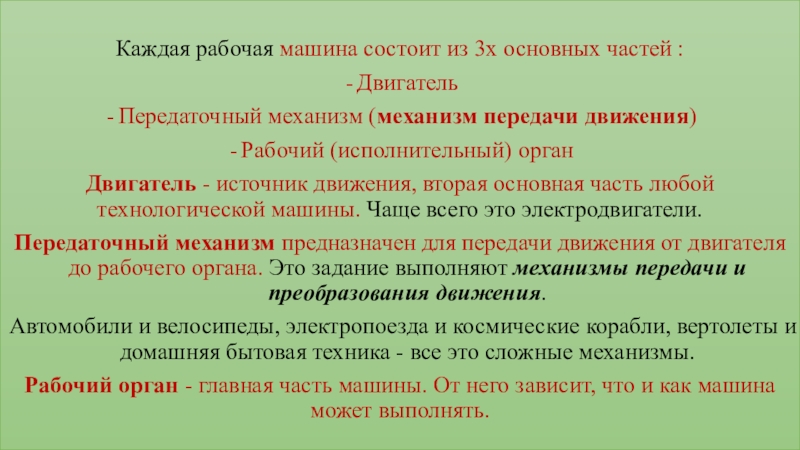

Слайд 4
Каждая рабочая машина состоит из 3х основных частей :
Двигатель
Передаточный механизм (механизм
передачи движения)
Рабочий (исполнительный) орган
Двигатель - источник движения, вторая основная часть любой технологической машины. Чаще всего это электродвигатели.
Передаточный механизм предназначен для передачи движения от двигателя до рабочего органа. Это задание выполняют механизмы передачи и преобразования движения.
Автомобили и велосипеды, электропоезда и космические корабли, вертолеты и домашняя бытовая техника - все это сложные механизмы.
Рабочий орган - главная часть машины. От него зависит, что и как машина может выполнять.
Рабочий (исполнительный) орган
Двигатель - источник движения, вторая основная часть любой технологической машины. Чаще всего это электродвигатели.
Передаточный механизм предназначен для передачи движения от двигателя до рабочего органа. Это задание выполняют механизмы передачи и преобразования движения.
Автомобили и велосипеды, электропоезда и космические корабли, вертолеты и домашняя бытовая техника - все это сложные механизмы.
Рабочий орган - главная часть машины. От него зависит, что и как машина может выполнять.

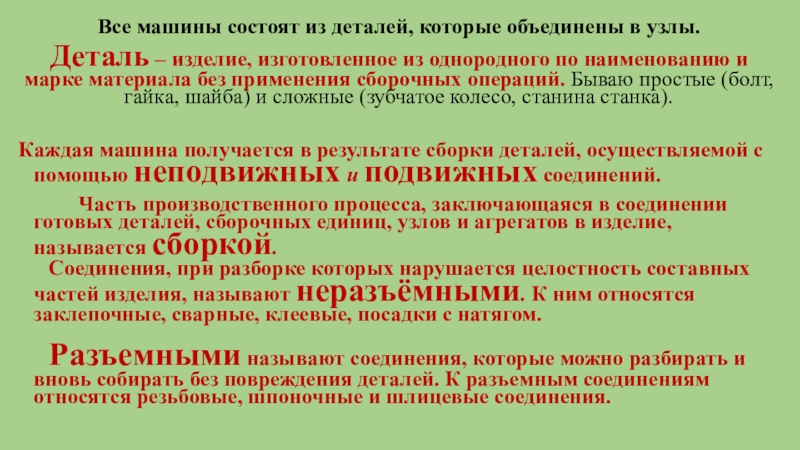

Слайд 5Все машины состоят из деталей, которые объединены в узлы.
Деталь – изделие,
изготовленное из однородного по наименованию и марке материала без применения сборочных операций. Бываю простые (болт, гайка, шайба) и сложные (зубчатое колесо, станина станка).
Каждая машина получается в результате сборки деталей, осуществляемой с помощью неподвижных и подвижных соединений.
Часть производственного процесса, заключающаяся в соединении готовых деталей, сборочных единиц, узлов и агрегатов в изделие, называется сборкой. Соединения, при разборке которых нарушается целостность составных частей изделия, называют неразъёмными. К ним относятся заклепочные, сварные, клеевые, посадки с натягом. Разъемными называют соединения, которые можно разбирать и вновь собирать без повреждения деталей. К разъемным соединениям относятся резьбовые, шпоночные и шлицевые соединения.
Каждая машина получается в результате сборки деталей, осуществляемой с помощью неподвижных и подвижных соединений.
Часть производственного процесса, заключающаяся в соединении готовых деталей, сборочных единиц, узлов и агрегатов в изделие, называется сборкой. Соединения, при разборке которых нарушается целостность составных частей изделия, называют неразъёмными. К ним относятся заклепочные, сварные, клеевые, посадки с натягом. Разъемными называют соединения, которые можно разбирать и вновь собирать без повреждения деталей. К разъемным соединениям относятся резьбовые, шпоночные и шлицевые соединения.

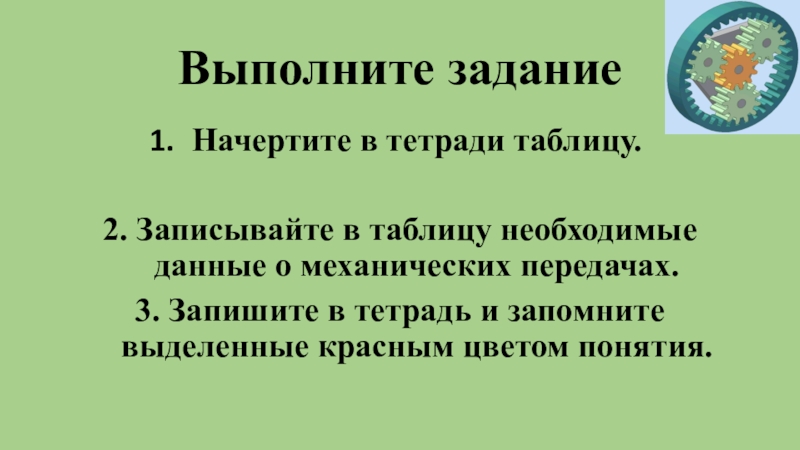

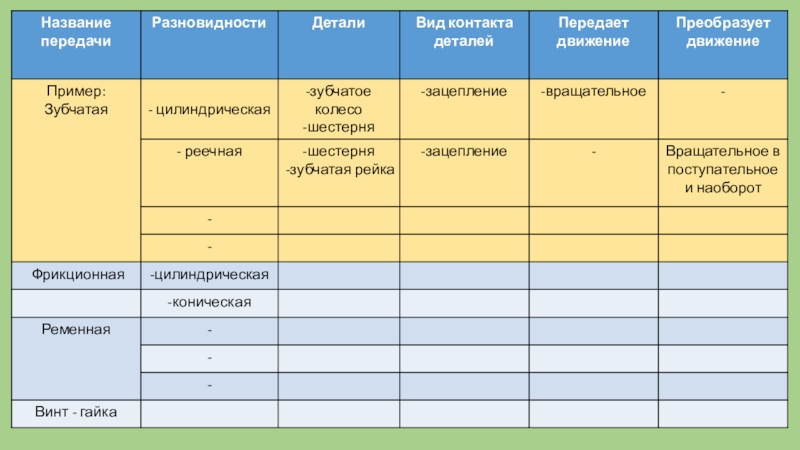

Слайд 6Выполните задание
Начертите в тетради таблицу.
2. Записывайте в таблицу необходимые данные о
механических передачах.
3. Запишите в тетрадь и запомните выделенные красным цветом понятия.
3. Запишите в тетрадь и запомните выделенные красным цветом понятия.
Слайд 9

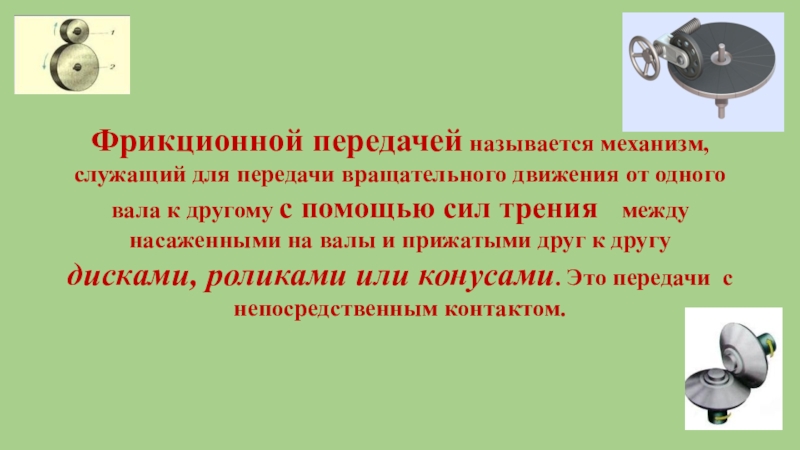

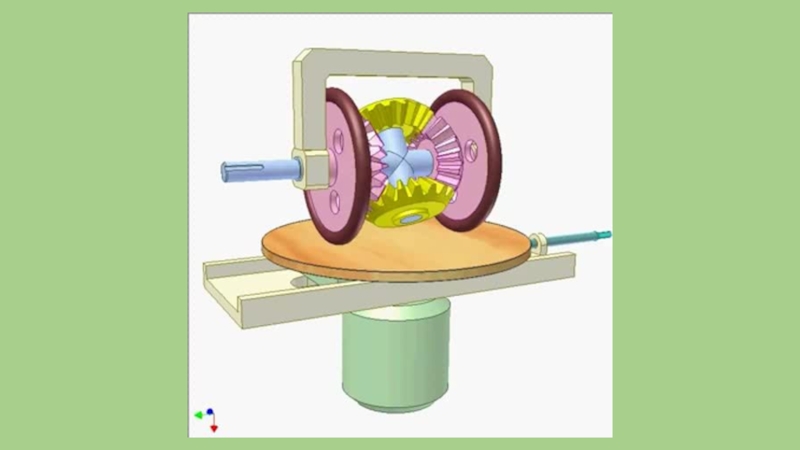

Фрикционной передачей называется механизм, служащий для передачи вращательного движения от одного
вала к другому с помощью сил трения между насаженными на валы и прижатыми друг к другу дисками, роликами или конусами. Это передачи с непосредственным контактом.
Слайд 11Область применения
Фрикционные передачи находят применение
-в кузнечно - прессовом оборудовании (фрикционные прессы
и молоты)
-транспортирующих машинах, в приборах, где требуется плавность и бесшумность работы (магнитофоны, проигрыватели, спидометры и т. п.),
-в машиностроении (металлорежущие станки, приводы машин, прессы, тиски).
-транспортирующих машинах, в приборах, где требуется плавность и бесшумность работы (магнитофоны, проигрыватели, спидометры и т. п.),
-в машиностроении (металлорежущие станки, приводы машин, прессы, тиски).

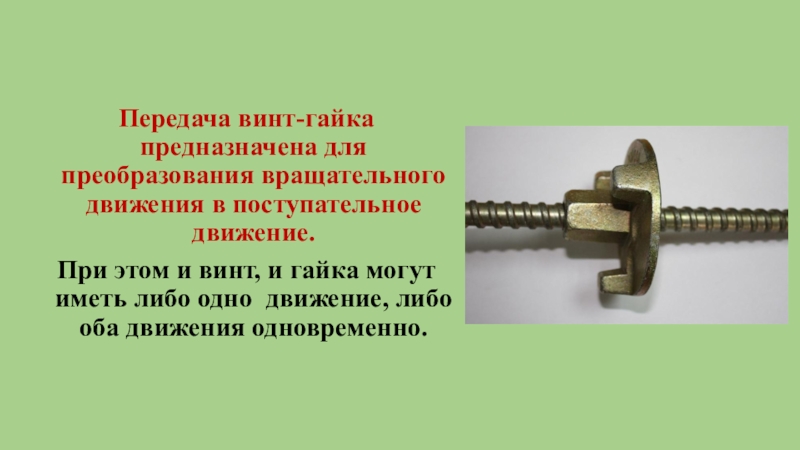

Слайд 15
Передача винт-гайка предназначена для преобразования вращательного движения в поступательное движение.
При этом
и винт, и гайка могут иметь либо одно движение, либо оба движения одновременно.

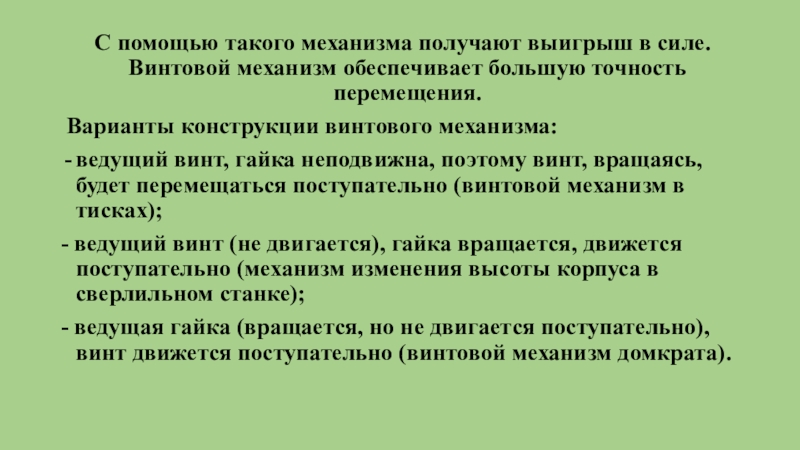

Слайд 16 С помощью такого механизма получают выигрыш в силе. Винтовой механизм
обеспечивает большую точность перемещения.
Варианты конструкции винтового механизма:
ведущий винт, гайка неподвижна, поэтому винт, вращаясь, будет перемещаться поступательно (винтовой механизм в тисках);
- ведущий винт (не двигается), гайка вращается, движется поступательно (механизм изменения высоты корпуса в сверлильном станке);
- ведущая гайка (вращается, но не двигается поступательно), винт движется поступательно (винтовой механизм домкрата).
Варианты конструкции винтового механизма:
ведущий винт, гайка неподвижна, поэтому винт, вращаясь, будет перемещаться поступательно (винтовой механизм в тисках);
- ведущий винт (не двигается), гайка вращается, движется поступательно (механизм изменения высоты корпуса в сверлильном станке);
- ведущая гайка (вращается, но не двигается поступательно), винт движется поступательно (винтовой механизм домкрата).

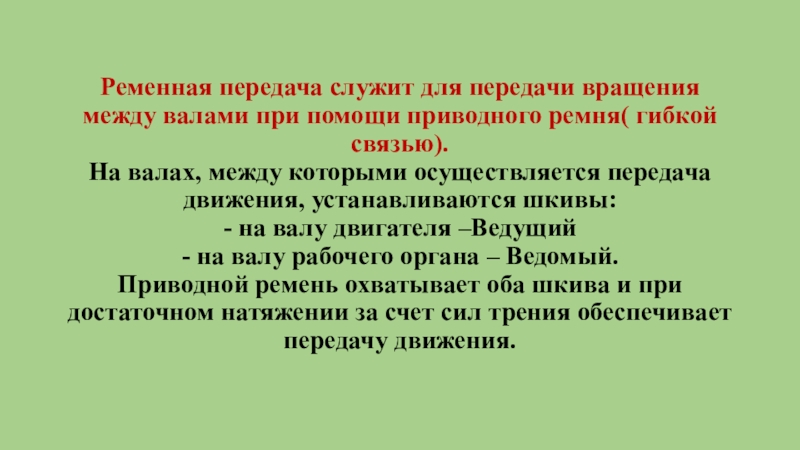

Слайд 22Ременная передача служит для передачи вращения между валами при помощи приводного
ремня( гибкой связью).
На валах, между которыми осуществляется передача движения, устанавливаются шкивы:
- на валу двигателя –Ведущий
- на валу рабочего органа – Ведомый.
Приводной ремень охватывает оба шкива и при достаточном натяжении за счет сил трения обеспечивает передачу движения.

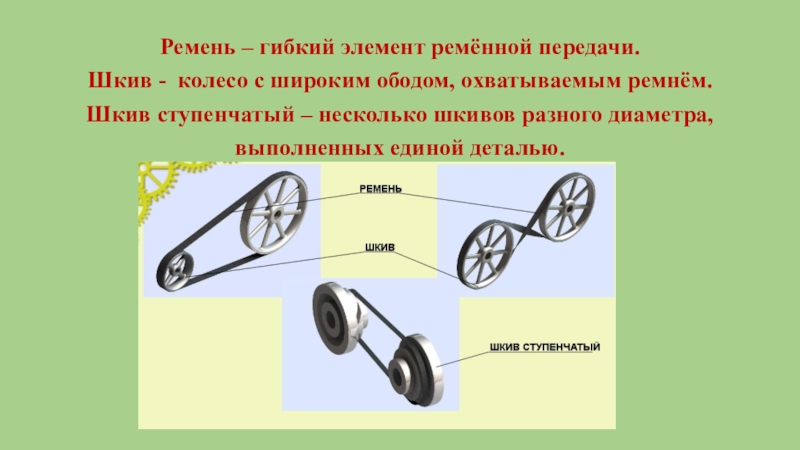

Слайд 23Ремень – гибкий элемент ремённой передачи.
Шкив - колесо с широким ободом,
охватываемым ремнём.

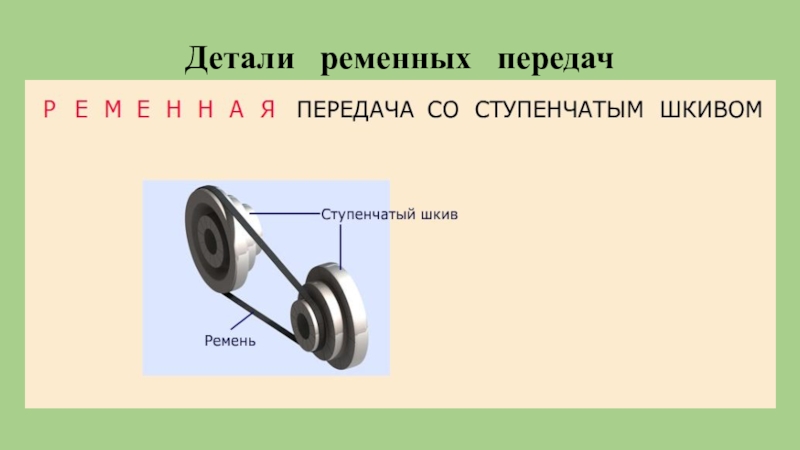

Шкив ступенчатый – несколько шкивов разного диаметра,
выполненных единой деталью.
Шкив ступенчатый – несколько шкивов разного диаметра,
выполненных единой деталью.

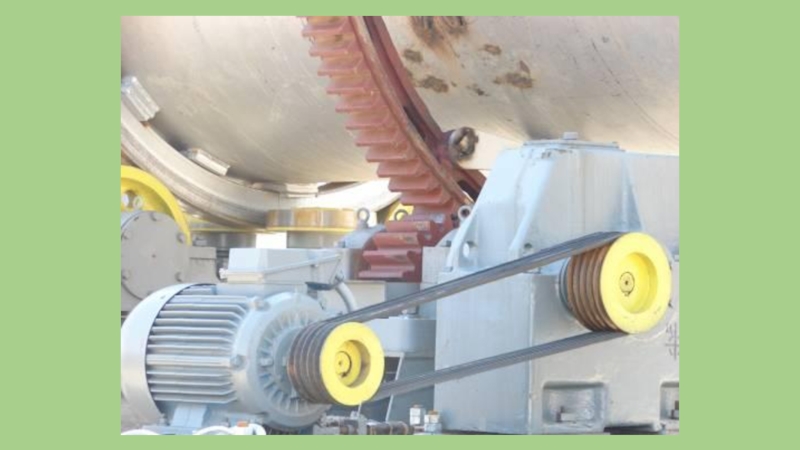

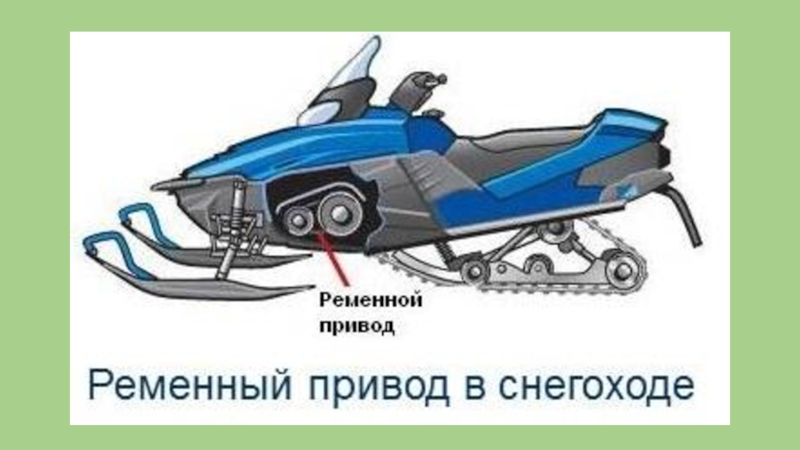

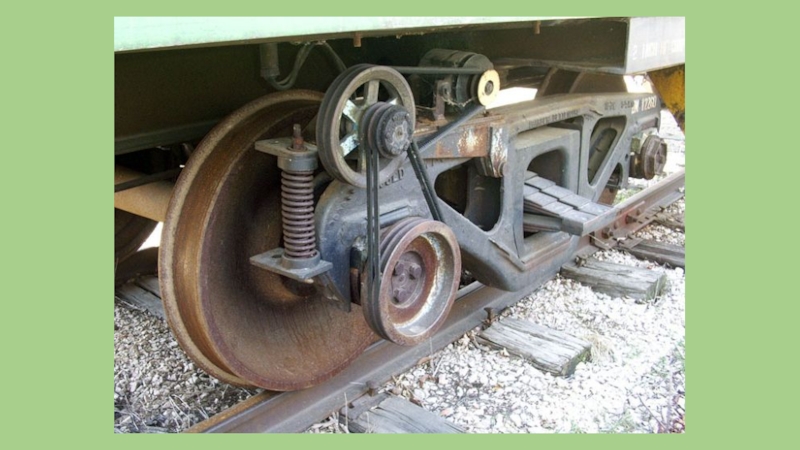

Слайд 31Область применения ременных передач
Ременные передачи применяют в большинстве случаев для передачи
движения от электродвигателя, когда по конструктивным соображениям межосевое расстояние должно быть достаточно большим (в приводах станков, транспортеров, дорожных и строительных машин и т. п.).

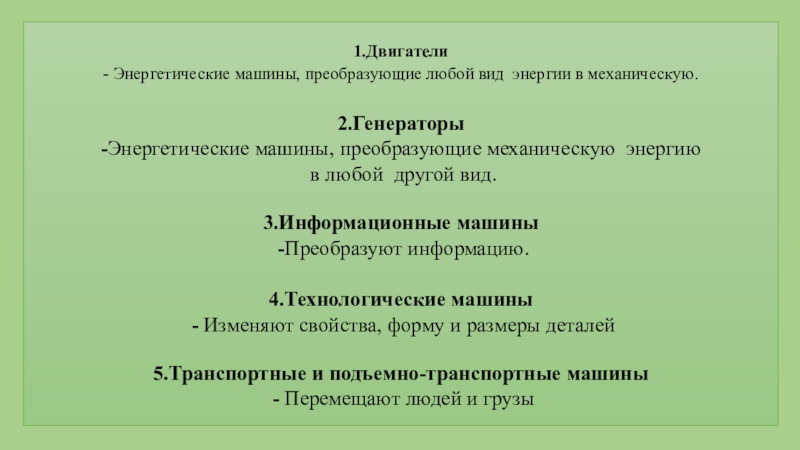

Слайд 49
1.Двигатели
- Энергетические машины, преобразующие любой вид энергии в механическую.
2.Генераторы
-Энергетические
машины, преобразующие механическую энергию
в любой другой вид.
3.Информационные машины
-Преобразуют информацию.
4.Технологические машины
- Изменяют свойства, форму и размеры деталей
5.Транспортные и подъемно-транспортные машины
- Перемещают людей и грузы
в любой другой вид.
3.Информационные машины
-Преобразуют информацию.
4.Технологические машины
- Изменяют свойства, форму и размеры деталей
5.Транспортные и подъемно-транспортные машины
- Перемещают людей и грузы
Слайд 506. Деталь
- изделие, изготовленное из однородного по наименованию и марке
материала без применения сборочных операций.
7.Каждая рабочая машина состоит из
3х основных частей :
8.Двигатель это
источник движения, вторая основная часть любой технологической машины.
9.Передаточный механизм это
предназначен для передачи движения от двигателя до рабочего органа.
10.Рабочий орган машины это
- главная часть машины. От него зависит, что и как машина может выполнять.
7.Каждая рабочая машина состоит из
3х основных частей :
8.Двигатель это
источник движения, вторая основная часть любой технологической машины.
9.Передаточный механизм это
предназначен для передачи движения от двигателя до рабочего органа.
10.Рабочий орган машины это
- главная часть машины. От него зависит, что и как машина может выполнять.

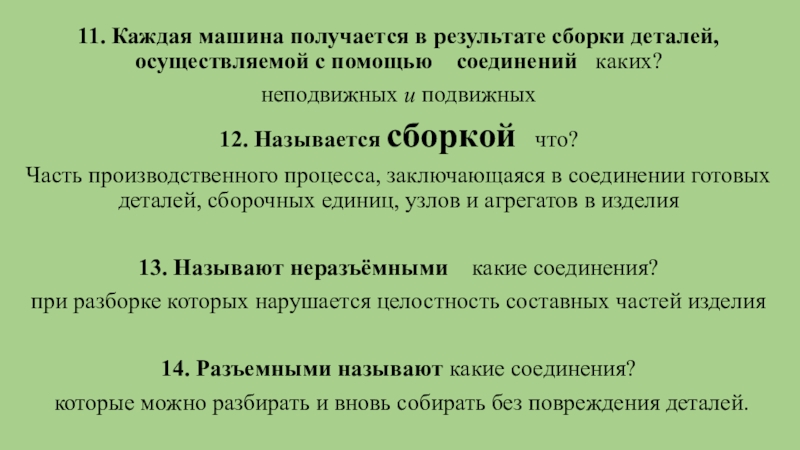

Слайд 5111. Каждая машина получается в результате сборки деталей, осуществляемой с помощью
соединений каких?
неподвижных и подвижных
12. Называется сборкой что?
Часть производственного процесса, заключающаяся в соединении готовых деталей, сборочных единиц, узлов и агрегатов в изделия
13. Называют неразъёмными какие соединения?
при разборке которых нарушается целостность составных частей изделия
14. Разъемными называют какие соединения?
которые можно разбирать и вновь собирать без повреждения деталей.
неподвижных и подвижных
12. Называется сборкой что?
Часть производственного процесса, заключающаяся в соединении готовых деталей, сборочных единиц, узлов и агрегатов в изделия
13. Называют неразъёмными какие соединения?
при разборке которых нарушается целостность составных частей изделия
14. Разъемными называют какие соединения?
которые можно разбирать и вновь собирать без повреждения деталей.

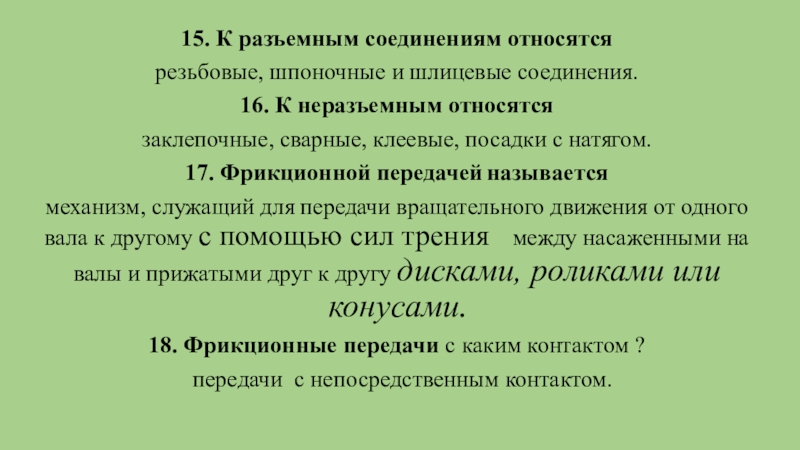

Слайд 5215. К разъемным соединениям относятся
резьбовые, шпоночные и шлицевые соединения.
16. К
неразъемным относятся
заклепочные, сварные, клеевые, посадки с натягом.
17. Фрикционной передачей называется
механизм, служащий для передачи вращательного движения от одного вала к другому с помощью сил трения между насаженными на валы и прижатыми друг к другу дисками, роликами или конусами.
18. Фрикционные передачи с каким контактом ?
передачи с непосредственным контактом.
заклепочные, сварные, клеевые, посадки с натягом.
17. Фрикционной передачей называется
механизм, служащий для передачи вращательного движения от одного вала к другому с помощью сил трения между насаженными на валы и прижатыми друг к другу дисками, роликами или конусами.
18. Фрикционные передачи с каким контактом ?
передачи с непосредственным контактом.
Слайд 5319. Передача винт-гайка предназначена
для преобразования вращательного движения в поступательное движение.
20.
Ременная передача служит
для передачи вращения между валами при помощи приводного ремня
21. Ремень
– гибкий элемент ремённой передачи.
22. Шкив
колесо с широким ободом, охватываемым ремнём.
для передачи вращения между валами при помощи приводного ремня
21. Ремень
– гибкий элемент ремённой передачи.
22. Шкив
колесо с широким ободом, охватываемым ремнём.

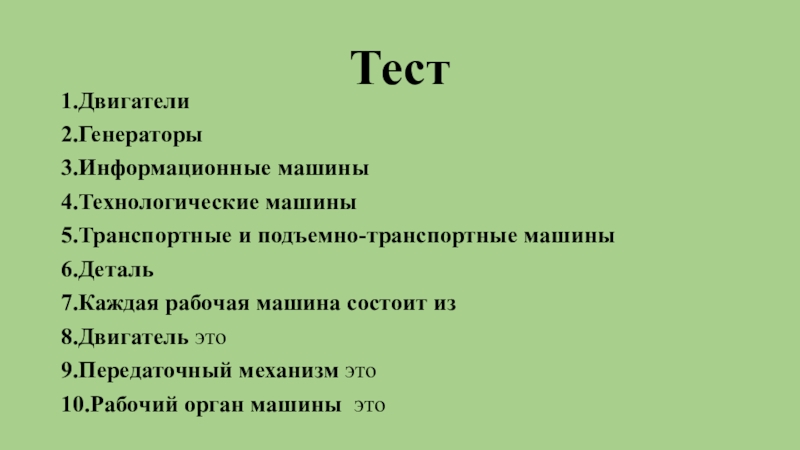

Слайд 60Тест
1.Двигатели
2.Генераторы
3.Информационные машины
4.Технологические машины
5.Транспортные и подъемно-транспортные машины
6.Деталь
7.Каждая рабочая машина состоит из
8.Двигатель это
9.Передаточный механизм это
10.Рабочий орган машины это
Слайд 6111. Каждая машина получается в результате сборки деталей, осуществляемой с помощью
соединений каких?
12. Называется сборкой что?
13. Называют неразъёмными какие соединения?
14. Разъемными называют какие соединения?
15. К разъемным соединениям относятся
16. К неразъемным относятся
17. Фрикционной передачей называется
18. Фрикционные передачи с каким контактом ?
19. Передача винт-гайка предназначена
20. Ременная передача служит
12. Называется сборкой что?
13. Называют неразъёмными какие соединения?
14. Разъемными называют какие соединения?
15. К разъемным соединениям относятся
16. К неразъемным относятся
17. Фрикционной передачей называется
18. Фрикционные передачи с каким контактом ?
19. Передача винт-гайка предназначена
20. Ременная передача служит
Слайд 63источники
Симоненко В.Д. Технология (мальчики) 5 класс– М., издательский центр «Вентана-Граф», 2014
https://www.youtube.com/watch?v=_RKuHoi56Ls&index=1&list=PLtipUOWJ2RaSUt4CSkSO7XOwIbErcOu1a
http://life-prog.ru/2_87590_mehanicheskie-peredachi-naznachenie-i-klassifikatsiya.html
https://lektsia.com/6x6654.html
https://infourok.ru/materil-dlya-zanyatiya-po-tehnicheskoy-mehanike-1447926.html
