ОСНОВНЫЕ ЧАСТИ ЗДАНИЯ:фундаментстеныперекрытияперегородкилестницыкрышаокнадвери и др.
Слайд 1Департамент образования Ямало-Ненецкого автономного округа Государственное профессиональное образовательное учреждение Ямало -
Ненецкого автономного округа
«Надымский профессиональный колледж»

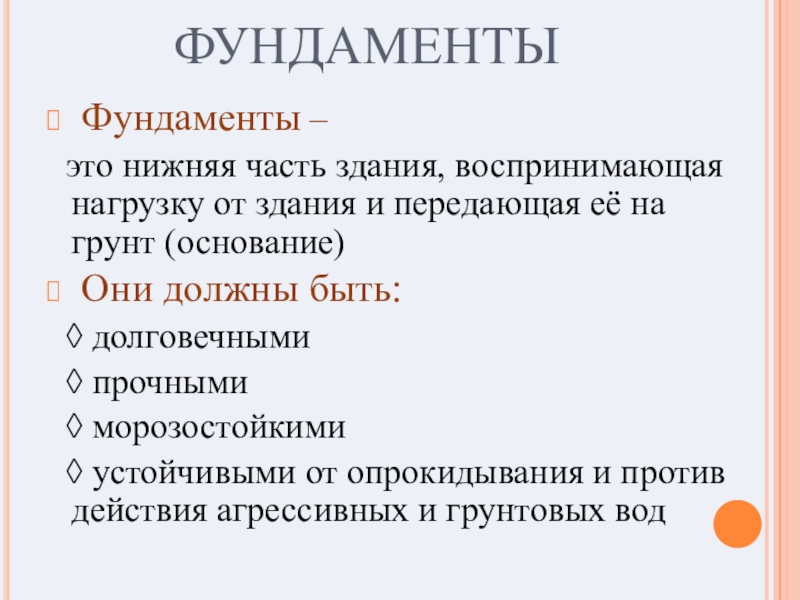

Слайд 3ФУНДАМЕНТЫ
Фундаменты –
это нижняя часть здания, воспринимающая нагрузку
от здания и передающая её на грунт (основание)
Они должны быть:
◊ долговечными
◊ прочными
◊ морозостойкими
◊ устойчивыми от опрокидывания и против действия агрессивных и грунтовых вод
Они должны быть:
◊ долговечными
◊ прочными
◊ морозостойкими
◊ устойчивыми от опрокидывания и против действия агрессивных и грунтовых вод
Слайд 4ЭЛЕМЕНТЫ ФУНДАМЕНТА
Верхняя поверхность фундамента, на которую опирается здание, называется
ОБРЕЗОМ
Плоскость, которой фундамент опирается на грунт,
называют
ПОДОШВОЙ
Плоскость, которой фундамент опирается на грунт,
называют
ПОДОШВОЙ
Слайд 5Виды фундаментов
В зависимости от материалов фундаменты бывают:
◊ деревянные
◊ бутовые
◊ бутобетонные
◊ железобетонные
Слайд 6По конструкции различают фундаменты:
ленточные
столбчатые
свайные
Для малоэтажных
домов, в том числе одноэтажных, фундаменты делают ленточными из бутового камня
Слайд 8КЛАССИФИКАЦИЯ СТЕН
Стены, которые только ограждают помещения зданий от внешнего пространства
и передают собственную массу в пределах каждого этажа на другие несущие конструкции здания, называют
НЕНЕСУЩИМИ
Стены несущие нагрузку только собственной массы и действия ветра называют
САМОНЕСУЩИМИ
НЕНЕСУЩИМИ
Стены несущие нагрузку только собственной массы и действия ветра называют
САМОНЕСУЩИМИ
Слайд 9Если стеновые панели прикреплены к каркасу или поперечным стенам здания так,
что каждая верхняя панель не опирается на нижележащую, стены называют
НАВЕСНЫМИ
НАВЕСНЫМИ
Слайд 10перекрытия
Перекрытия выполняют функции:
несущие
ограждающие
Перекрытия должны быть:
прочными
жёсткими
достаточно
огнестойкими
легко собираться
иметь необходимую тепло- и звукоизоляцию
легко собираться
иметь необходимую тепло- и звукоизоляцию
Слайд 11 Перекрытия подразделяются на:
цокольные –
отделяющие нижний
этаж от
подвала (1)
междуэтажные –
разделяющие смежные
по высоте этажи(2)
чердачные –
расположенные над верхним этажом здания(3)
междуэтажные –
разделяющие смежные
по высоте этажи(2)
чердачные –
расположенные над верхним этажом здания(3)
Слайд 13ПЕРЕГОРОДКИ
Являются ограждающей конструкцией
Предназначены для разделения внутреннего пространства зданий на
отдельные помещения
По назначению перегородки различают:
межкомнатные
межквартирные
для санитарно-технических узлов и др.
По назначению перегородки различают:
межкомнатные
межквартирные
для санитарно-технических узлов и др.
Слайд 14Перегородки делают из:
кирпича
лёгкого бетона
гипсобетонных плит
древесины
Они должны
обладать необходимыми звукоизоляционными свойствами
Слайд 15ПОЛЫ ДЕЛАЮТ:
цементные
керамические
из плиток
линолеумные
паркетные
дощатые
устраивают на лестничных площадках,
площадках у входа в здания, в санитарно-технических узлах, вестибюлях и т.д.
делают в жилых и общественных зданиях
почти повсеместно
Слайд 16ЛЕСТНИЦЫ
Служат для сообщения между этажами
Их делают:
деревянными
железобетонными
реже
металлическими
По количеству маршей лестницы бывают:
одно-
двух-
трёхмаршевыми
В конце маршей устраивают лестничную площадку
По количеству маршей лестницы бывают:
одно-
двух-
трёхмаршевыми
В конце маршей устраивают лестничную площадку
Слайд 17КРЫША
это несущая и ограждающая часть здания, защищающая его от
атмосферных осадков и служащая для их отвода за его пределы
Она должна:
воспринимать нагрузки от:
◊ снега
◊ ветра
◊ собственного веса конструкций
должна быть:
◊ прочной
◊ устойчивой
◊ достаточно герметичной
Она должна:
воспринимать нагрузки от:
◊ снега
◊ ветра
◊ собственного веса конструкций
должна быть:
◊ прочной
◊ устойчивой
◊ достаточно герметичной
Слайд 18 Ограждающая часть состоит из:
кровли –
верхней гидроизоляционный
слой крыши
основания под кровлю
основания под кровлю
Слайд 19Для кровли могут использоваться материалы:
рулонные (стеклоизол, рубероид, рубитекс)
листовые (штучные) (черепица,
металлочере-пица, волнистые асбес-тоцементные листы, ондулин, профилирован-ный настил)
Слайд 25 Крыши бывают:
чердачными
бесчердачными (совмещёнными)
Чердачное помещение крыши может служить
мансардой
Слайд 26Чердачная крыша состоит из:
стропильной системы или другой несущей конструкции покрытия
прогонов
обрешётки
или сплошного, или разрежённого настила кровли
обрешётки
или сплошного, или разрежённого настила кровли
Слайд 27 Совмещёнными крышами
называют такие конструкции, у которых верхняя часть
служит кровлей, а нижняя – потолком верхнего (или первого в случае одноэтажного здания) этажа
Слайд 28Крыши бывают:
плоские
(без уклона или с уклоном не более 2,5%)
скатные
(с уклоном более 2,5%)
Уклон кровли зависит от вида применяемого кровельного материала
(с уклоном более 2,5%)
Уклон кровли зависит от вида применяемого кровельного материала
Слайд 29 Кровли бывают:
тёплыми
(если в чердачном помещении устраивают мансарду)
холодными
Тёплая крыша состоит из:
несущих конструкций
теплоизоляции
пароизоляции
основания кровли
самой кровли
несущих конструкций
теплоизоляции
пароизоляции
основания кровли
самой кровли
Слайд 30 Теплоизоляция должна обеспечивать защиту здания от холода и перегрева солнцем
Пароизоляция защищает утеплитель от увлажнения водяными парами, которые проникают из помещения
Слайд 31ОКНА
Предназначены для:
естественного освещения
проветривания помещения
Конструкции окон должны
обеспечивать:
нормальную освещённость
тепло- и звукоизоляцию
простоту эксплуатации:
◊ легко и просто открываться
◊ и мыться
нормальную освещённость
тепло- и звукоизоляцию
простоту эксплуатации:
◊ легко и просто открываться
◊ и мыться
Слайд 32 По количеству створок окна бывают:
одно-
двух-
и трёхстворчатыми
Оконные
блоки по конструкции бывают:
спаренные
раздельные
раздельно-спаренные
спаренные
раздельные
раздельно-спаренные
Слайд 34ДВЕРИ
Служат для:
связи помещений между собой
выхода из помещений на
лестничную площадку, балкон или на улицу
Двери бывают:
одно-
и двупольные
По конструкции различают двери:
щитовые
рамочные (филёнчатые)
Двери бывают:
одно-
и двупольные
По конструкции различают двери:
щитовые
рамочные (филёнчатые)
Слайд 35ТЕСТ
1. Верхнюю поверхность фундамента, на которую опирается здание, называют:
а) подошвой
б)
обрезом
2. Для малоэтажных домов фундаменты делают:
а) свайными
б) столбчатыми
в) ленточными
2. Для малоэтажных домов фундаменты делают:
а) свайными
б) столбчатыми
в) ленточными
Слайд 363. Стены, которые только ограждают помещения зданий от внешнего пространства и
передают собственную массу в пределах каждого этажа на другие несущие конструкции здания, называют:
а) несущими
б) самонесущими
в) ненесущими
г) навесными
а) несущими
б) самонесущими
в) ненесущими
г) навесными
Слайд 374. Перекрытия выполняют функции:
а) ограждающие
б) несущие
в) ограждающие и несущие
5. Перекрытия, отделяющие
нижний этаж от подвала, называют:
а) цокольным
б) междуэтажным
в) чердачным
а) цокольным
б) междуэтажным
в) чердачным
Слайд 386. Панельными и балочными бывают:
а) стены
б) перекрытия
в) перегородки
7. По назначению различают
межкомнатные, межквартирные, для санитарно-технических узлов и другие:
а) перекрытия
б) перегородки
в) стены
а) перекрытия
б) перегородки
в) стены
Слайд 398. Почти повсеместно устраивают полы:
а) керамические
б) линолеумные
в) паркетные
г) дощатые
9. Несущая и
ограждающая часть здания, защищающая его от атмосферных осадков и служащая для их отвода за его пределы, это:
а) стены
б) крыша
в) фундамент
а) стены
б) крыша
в) фундамент
Слайд 41ОТВЕТЫ ТЕСТА
1. Верхнюю поверхность фундамента, на которую опирается здание, называют:
а) подошвой
б) обрезом
2. Для малоэтажных домов фундаменты делают:
а) свайными
б) столбчатыми
в) ленточными
Слайд 423. Стены, которые только ограждают помещения зданий от внешнего пространства и
передают собственную массу в пределах каждого этажа на другие несущие конструкции здания, называют:
а) несущими
б) самонесущими
в) ненесущими
г) навесными
а) несущими
б) самонесущими
в) ненесущими
г) навесными
Слайд 434. Перекрытия выполняют функции:
а) ограждающие
б) несущие
в) ограждающие и несущие
5. Перекрытия, отделяющие
нижний этаж от подвала, называют:
а) цокольным
б) междуэтажным
в) чердачным
а) цокольным
б) междуэтажным
в) чердачным
Слайд 446. Панельными и балочными бывают:
а) стены
б) перекрытия
в) перегородки
7. По назначению различают
межкомнатные, межквартирные, для санитарно-технических узлов и другие:
а) перекрытия
б) перегородки
в) стены
а) перекрытия
б) перегородки
в) стены
Слайд 458. Почти повсеместно устраивают полы:
а) керамические
б) линолеумные
в) паркетные
г) дощатые
9. Несущая и
ограждающая часть здания, защищающая его от атмосферных осадков и служащая для их отвода за его пределы, это:
а) стены
б) крыша
в) фундамент
а) стены
б) крыша
в) фундамент
