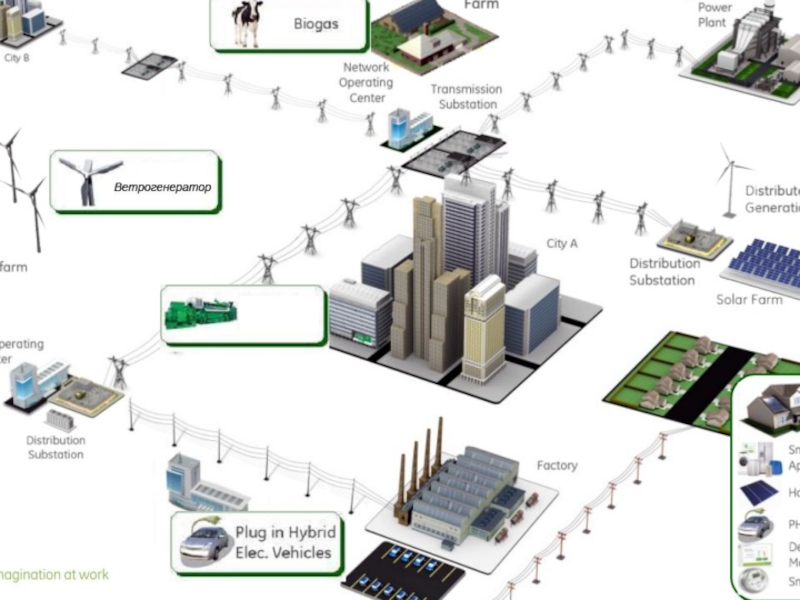

Презентация, доклад Источники электрического тока

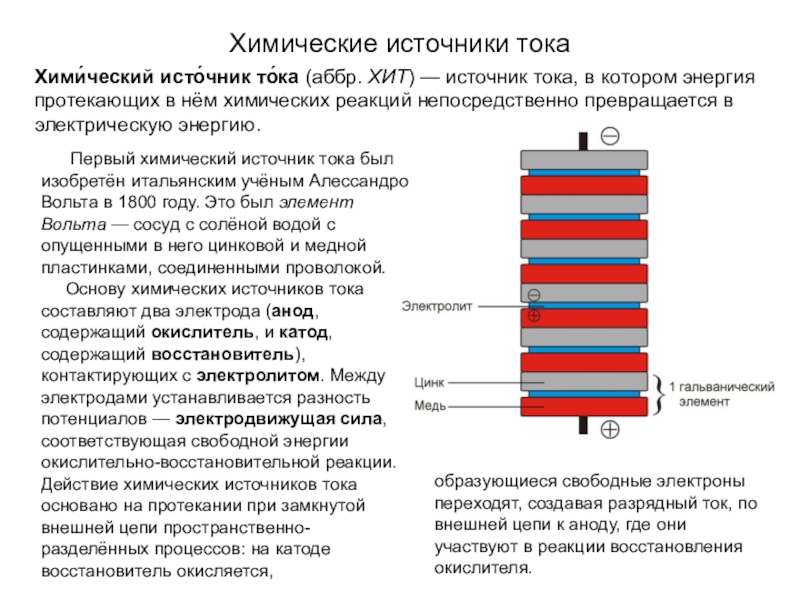

изобретён итальянским учёным Алессандро Вольта в 1800 году. Это был элемент Вольта — сосуд с солёной водой с опущенными в него цинковой и медной пластинками, соединенными проволокой.
Основу химических источников тока составляют два электрода (анод, содержащий окислитель, и катод, содержащий восстановитель), контактирующих с электролитом. Между электродами устанавливается разность потенциалов — электродвижущая сила, соответствующая свободной энергии окислительно-восстановительной реакции. Действие химических источников тока основано на протекании при замкнутой внешней цепи пространственно-разделённых процессов: на катоде восстановитель окисляется,

Хими́ческий исто́чник то́ка (аббр. ХИТ) — источник тока, в котором энергия протекающих в нём химических реакций непосредственно превращается в электрическую энергию.

образующиеся свободные электроны переходят, создавая разрядный ток, по внешней цепи к аноду, где они участвуют в реакции восстановления окислителя.

в честь Луиджи Гальвани. Принцип действия гальванического элемента основан на взаимодействии двух металлов через электролит, приводящем к возникновению в замкнутой цепи электрического тока.

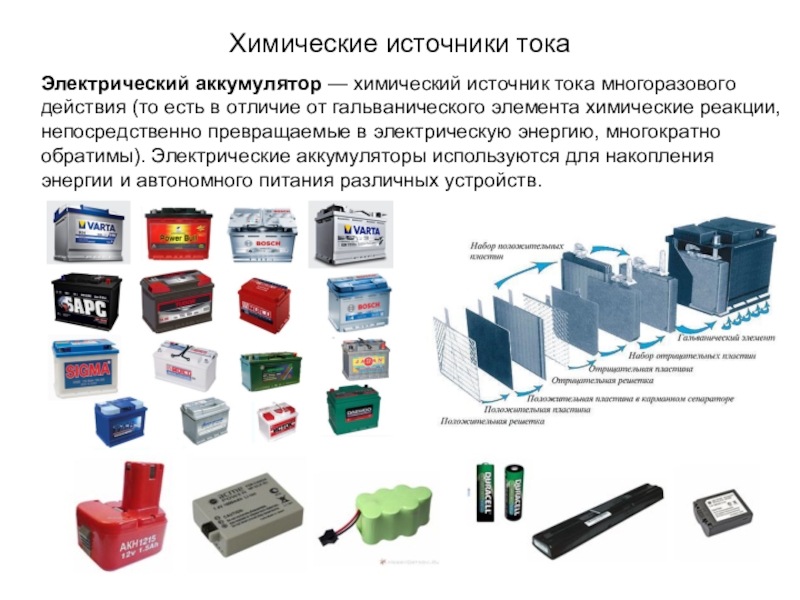

(то есть в отличие от гальванического элемента химические реакции, непосредственно превращаемые в электрическую энергию, многократно обратимы). Электрические аккумуляторы используются для накопления энергии и автономного питания различных устройств.

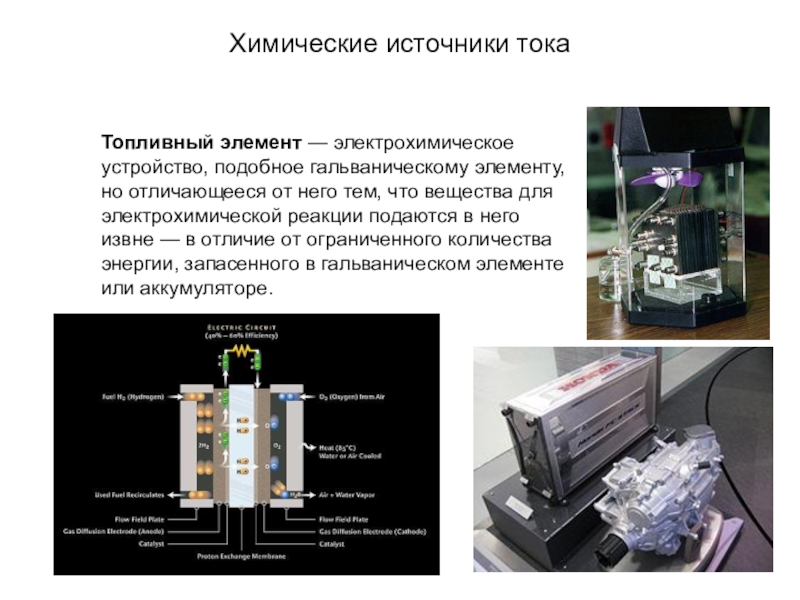

отличающееся от него тем, что вещества для электрохимической реакции подаются в него извне — в отличие от ограниченного количества энергии, запасенного в гальваническом элементе или аккумуляторе.

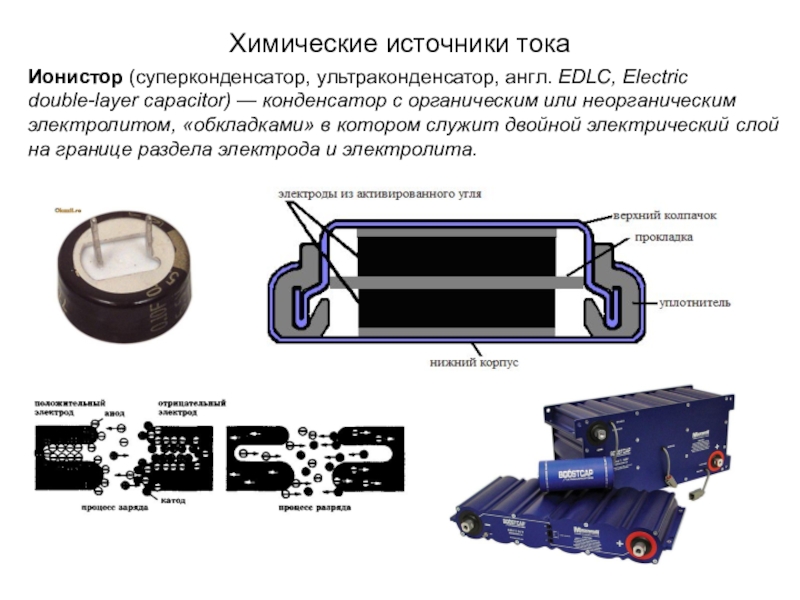

с органическим или неорганическим электролитом, «обкладками» в котором служит двойной электрический слой на границе раздела электрода и электролита.

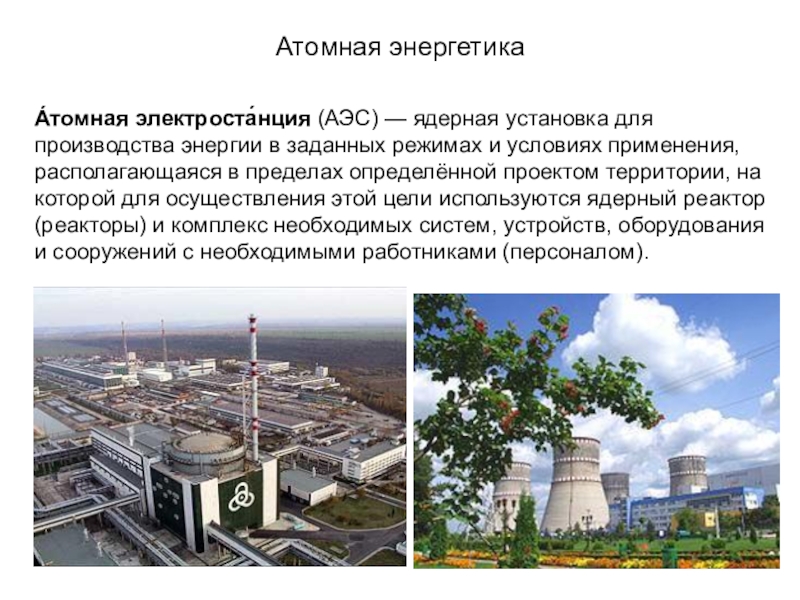

режимах и условиях применения, располагающаяся в пределах определённой проектом территории, на которой для осуществления этой цели используются ядерный реактор (реакторы) и комплекс необходимых систем, устройств, оборудования и сооружений с необходимыми работниками (персоналом).

ГВт, российская компания «ТВЭЛ» поставляет топливо для 76 из них (17 % мирового рынка)

Мировые лидеры в производстве ядерной электроэнергии

реакторами:
Реакторы на тепловых нейтронах, использующие специальные замедлители для увеличения вероятности поглощения нейтрона ядрами атомов топлива
Реакторы на лёгкой воде
Реакторы на тяжёлой воде
Реакторы на быстрых нейтронах
Субкритические реакторы, использующие внешние источники нейтронов
Термоядерные реакторы
По виду отпускаемой энергии
Атомные станции по виду отпускаемой энергии можно разделить на:
Атомные электростанции (АЭС), предназначенные для выработки электрической энергии. При этом на многих АЭС есть теплофикационные установки, предназначенные для подогрева сетевой воды, используя тепловые потери станции.
Атомные теплоэлектроцентрали (АТЭЦ), вырабатывающие как электроэнергию, так и тепловую энергию.

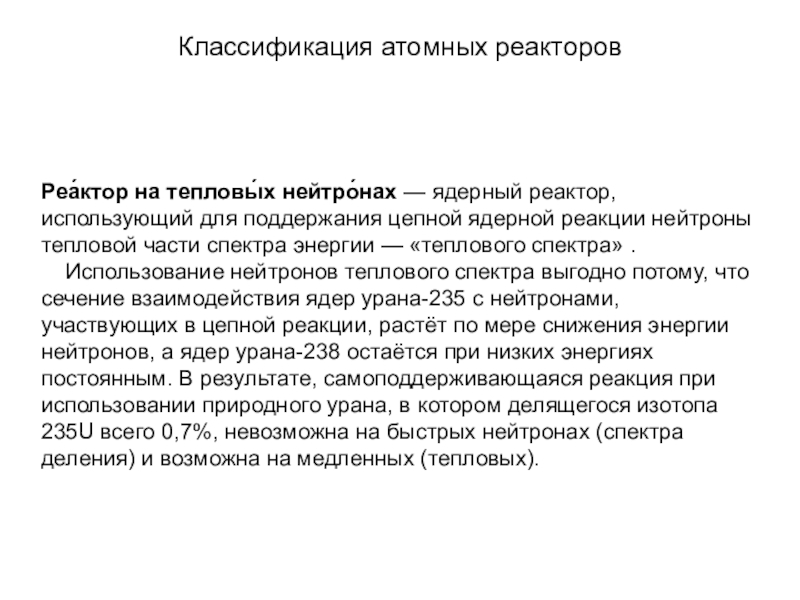

Классификация атомных реакторов

ядерной реакции нейтроны тепловой части спектра энергии — «теплового спектра» .
Использование нейтронов теплового спектра выгодно потому, что сечение взаимодействия ядер урана-235 с нейтронами, участвующих в цепной реакции, растёт по мере снижения энергии нейтронов, а ядер урана-238 остаётся при низких энергиях постоянным. В результате, самоподдерживающаяся реакция при использовании природного урана, в котором делящегося изотопа 235U всего 0,7%, невозможна на быстрых нейтронах (спектра деления) и возможна на медленных (тепловых).

Классификация атомных реакторов

качестве теплоносителя используется обычная вода H2O.
В легководном реакторе вода используется и как теплоноситель и как замедлитель нейтронов (как, например в реакторах ВВЭР, PWR, ВК-50), то реактор не может работать на природном уране, для работы такого реактора требуется предварительное обогащение урана. Если же замедлителем нейтронов служит графит, а обычная вода используется только как теплоноситель, то реактор в принципе может работать на природном уране или на уране низкого обогащения (как, например, реактор РБМК).
Тяжеловодный реактор также может работать на природном уране, в этом одно из основных его достоинств.
Следует отметить, что деление реакторов на легководные и тяжеловодные — общепринятая практика. В СССР и России тяжеловодные реакторы не строились, поэтому, фактически, все типы российских водяных (ВВЭР, ГВР) реакторов являются легководными.

Классификация атомных реакторов

реактор, который в качестве теплоносителя и замедлителя использует D2O — тяжёлую воду. Так как дейтерий имеет меньшее сечение поглощения нейтронов, чем лёгкий водород, такие реакторы имеют улучшенный нейтронный баланс (то есть для них требуется менее обогащённый уран), что позволяет использовать в качестве топлива природный уран в энергетических реакторах или использовать «лишние» нейтроны для наработки изотопов.
В энергетических реакторах использование природного урана значительно снижает расходы на топливо, хотя экономический эффект несколько сглаживается большей ценой энергоблока и теплоносителя. Наиболее известным реактором этого типа является канадский CANDU и индийский PHWR.

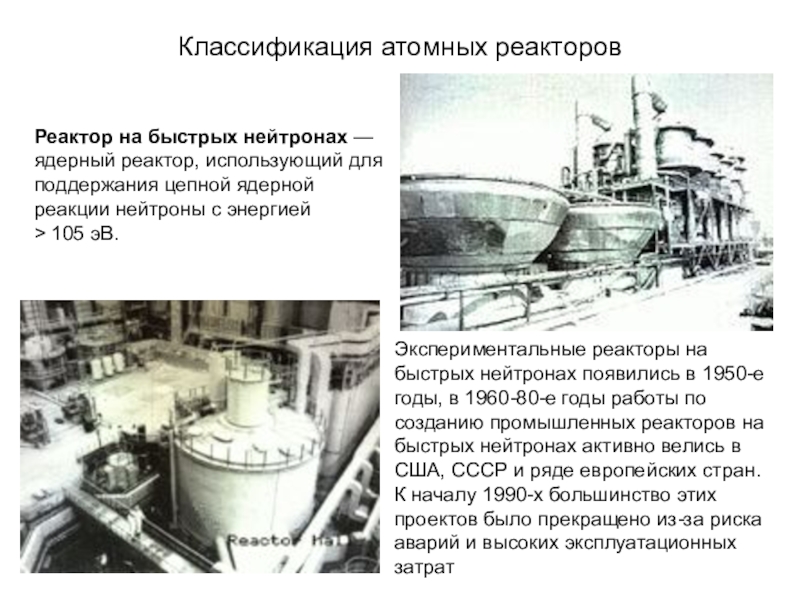

реакции нейтроны с энергией > 105 эВ.

Экспериментальные реакторы на быстрых нейтронах появились в 1950-е годы, в 1960-80-е годы работы по созданию промышленных реакторов на быстрых нейтронах активно велись в США, СССР и ряде европейских стран. К началу 1990-х большинство этих проектов было прекращено из-за риска аварий и высоких эксплуатационных затрат

Классификация атомных реакторов

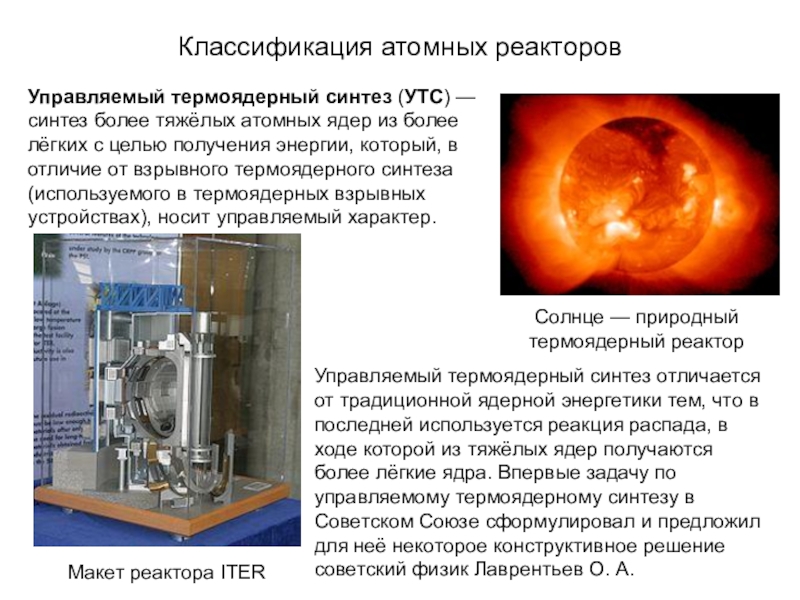

из более лёгких с целью получения энергии, который, в отличие от взрывного термоядерного синтеза (используемого в термоядерных взрывных устройствах), носит управляемый характер.

Солнце — природный термоядерный реактор

Управляемый термоядерный синтез отличается от традиционной ядерной энергетики тем, что в последней используется реакция распада, в ходе которой из тяжёлых ядер получаются более лёгкие ядра. Впервые задачу по управляемому термоядерному синтезу в Советском Союзе сформулировал и предложил для неё некоторое конструктивное решение советский физик Лаврентьев О. А.

Макет реактора ITER

реакторе (ВВЭР)

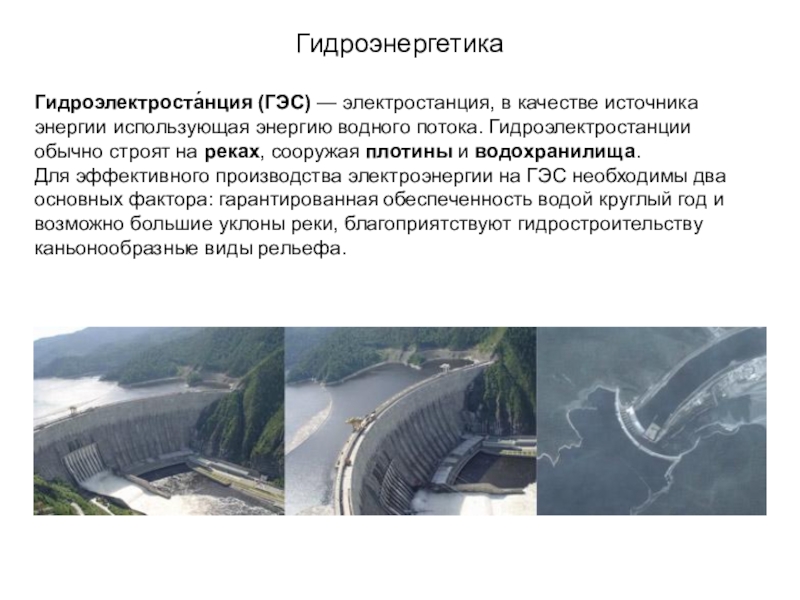

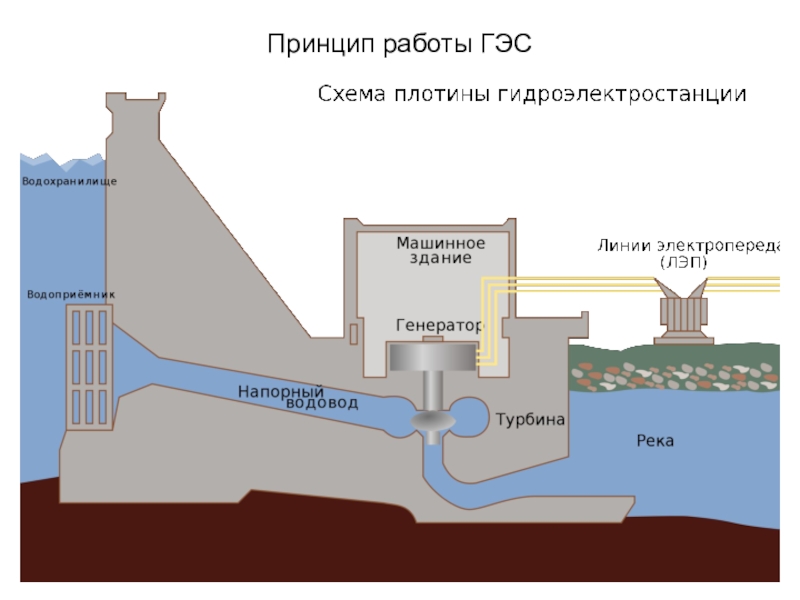

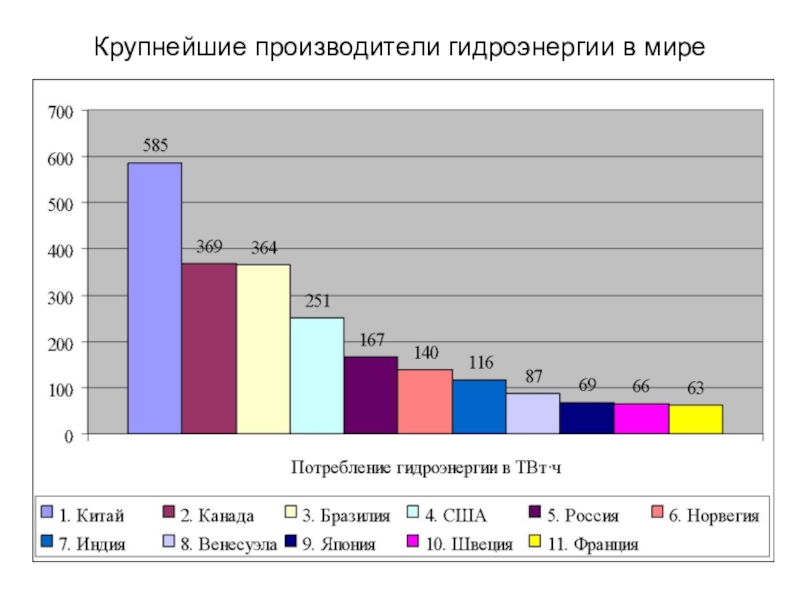

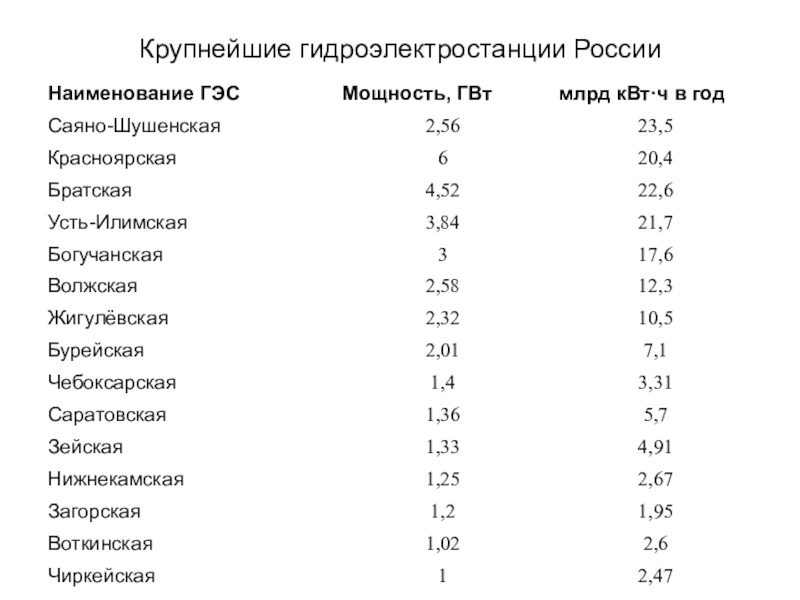

Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.
Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонообразные виды рельефа.

турбины на электростанции

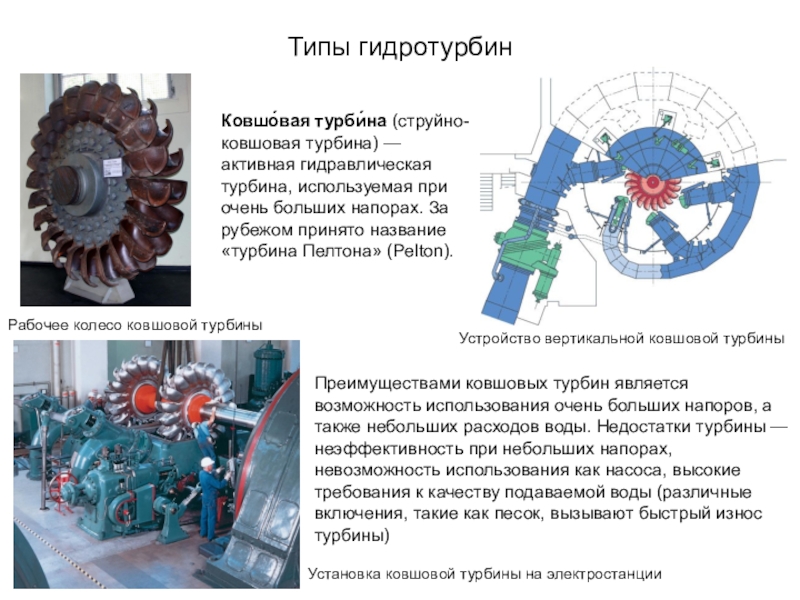

Ковшо́вая турби́на (струйно-ковшовая турбина) — активная гидравлическая турбина, используемая при очень больших напорах. За рубежом принято название «турбина Пелтона» (Pelton).

Преимуществами ковшовых турбин является возможность использования очень больших напоров, а также небольших расходов воды. Недостатки турбины — неэффективность при небольших напорах, невозможность использования как насоса, высокие требования к качеству подаваемой воды (различные включения, такие как песок, вызывают быстрый износ турбины)

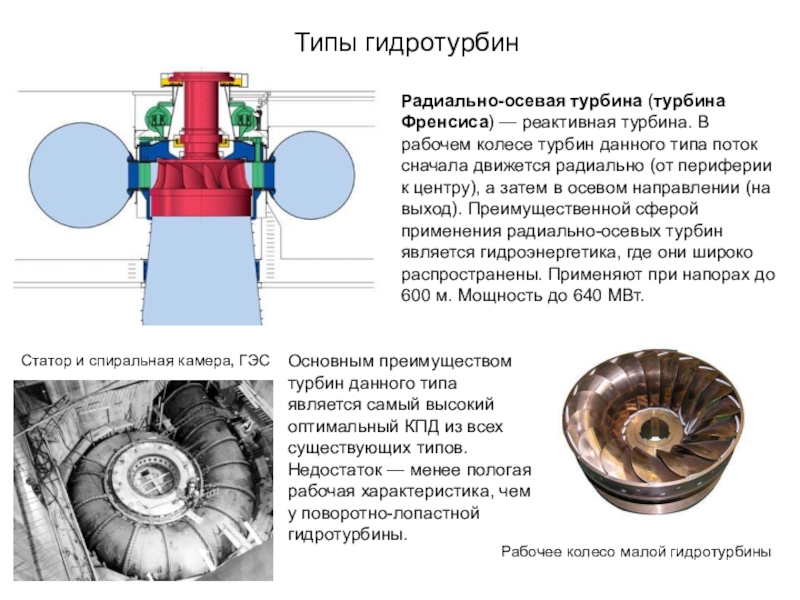

турбин данного типа поток сначала движется радиально (от периферии к центру), а затем в осевом направлении (на выход). Преимущественной сферой применения радиально-осевых турбин является гидроэнергетика, где они широко распространены. Применяют при напорах до 600 м. Мощность до 640 МВт.

Основным преимуществом турбин данного типа является самый высокий оптимальный КПД из всех существующих типов. Недостаток — менее пологая рабочая характеристика, чем у поворотно-лопастной гидротурбины.

Статор и спиральная камера, ГЭС

Рабочее колесо малой гидротурбины

вокруг своей оси одновременно, за счёт чего регулируется её мощность. Также мощность может регулироваться с помощью лопаток направляющего устройства. Лопасти гидротурбины могут быть расположены как перпендикулярно её оси, так и под углом. Последняя разновидность называется диагональной турбиной.
Запатентована в 1920 году австрийским инженером Виктором Капланом (англ.), благодаря чему во многих странах мира эта турбина носит имя изобретателя.

Поток воды в поворотно-лопастной турбине движется вдоль её оси. Ось турбины может располагаться как вертикально, так и горизонтально. При вертикальном расположении оси поток перед поступлением в рабочую камеру турбины закручивается в спиральной камере, а затем спрямляется с помощью обтекателя. Это необходимо для равномерной подачи воды на лопасти турбины, а значит, уменьшения её износа.

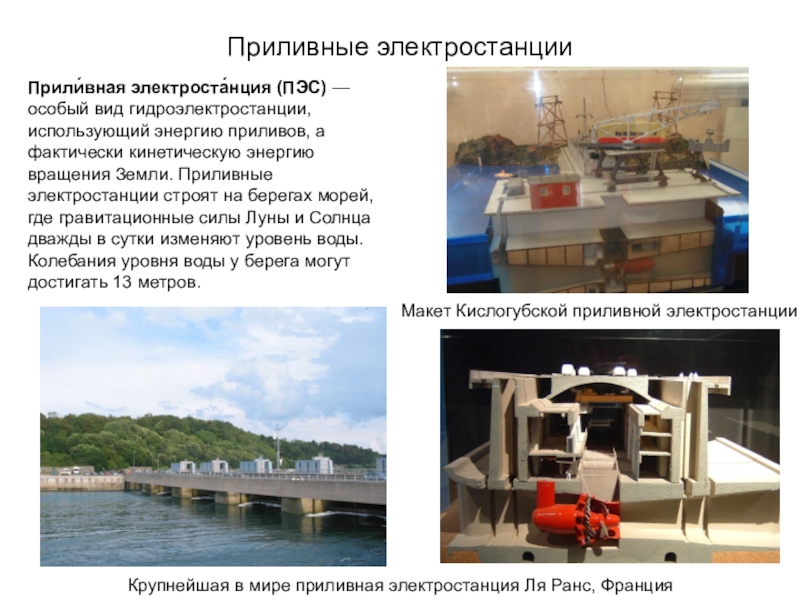

а фактически кинетическую энергию вращения Земли. Приливные электростанции строят на берегах морей, где гравитационные силы Луны и Солнца дважды в сутки изменяют уровень воды. Колебания уровня воды у берега могут достигать 13 метров.

Крупнейшая в мире приливная электростанция Ля Ранс, Франция

Макет Кислогубской приливной электростанции

под высоким давлением, поступает на лопатки турбины. Турбина совершает обороты и вырабатывает механическую энергию, используемую генератором. Генератор производит электричество.

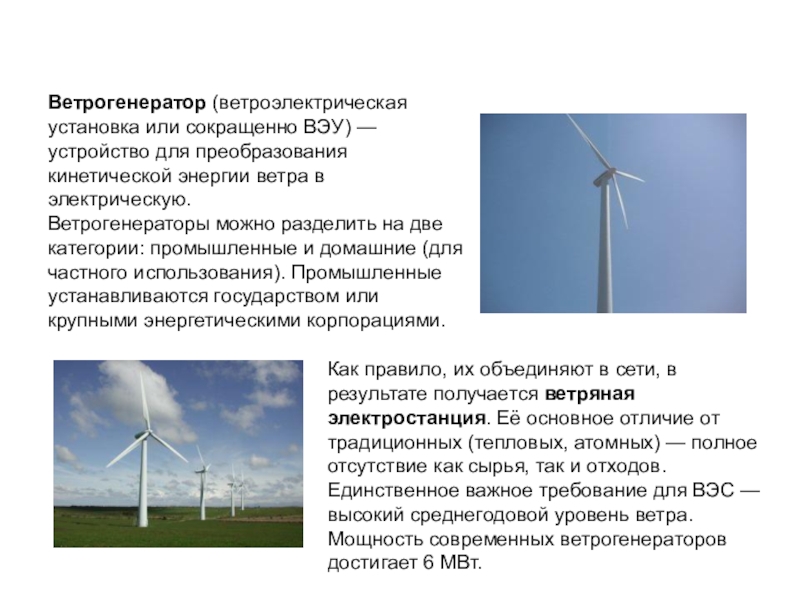

ветра в электрическую.
Ветрогенераторы можно разделить на две категории: промышленные и домашние (для частного использования). Промышленные устанавливаются государством или крупными энергетическими корпорациями.

Как правило, их объединяют в сети, в результате получается ветряная электростанция. Её основное отличие от традиционных (тепловых, атомных) — полное отсутствие как сырья, так и отходов. Единственное важное требование для ВЭС — высокий среднегодовой уровень ветра. Мощность современных ветрогенераторов достигает 6 МВт.

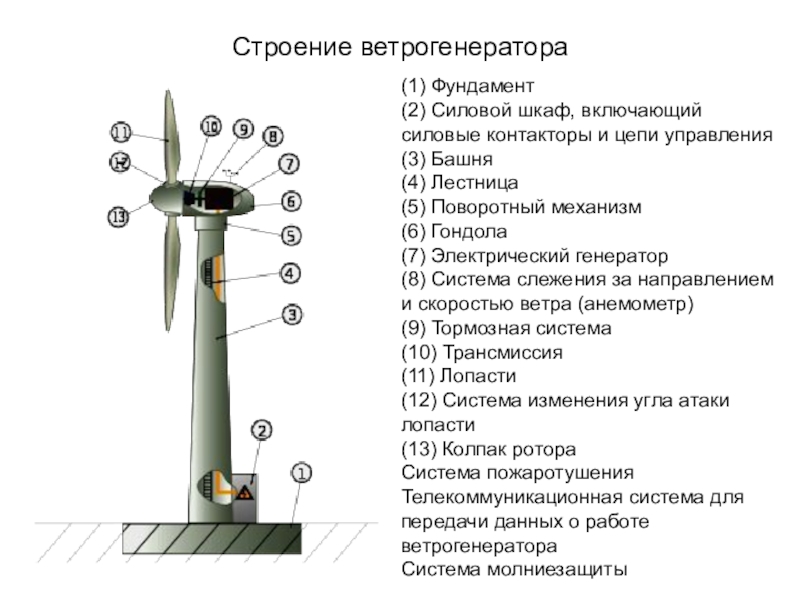

цепи управления
(3) Башня
(4) Лестница
(5) Поворотный механизм
(6) Гондола
(7) Электрический генератор
(8) Система слежения за направлением и скоростью ветра (анемометр)
(9) Тормозная система
(10) Трансмиссия
(11) Лопасти
(12) Система изменения угла атаки лопасти
(13) Колпак ротора
Система пожаротушения
Телекоммуникационная система для передачи данных о работе ветрогенератора
Система молниезащиты

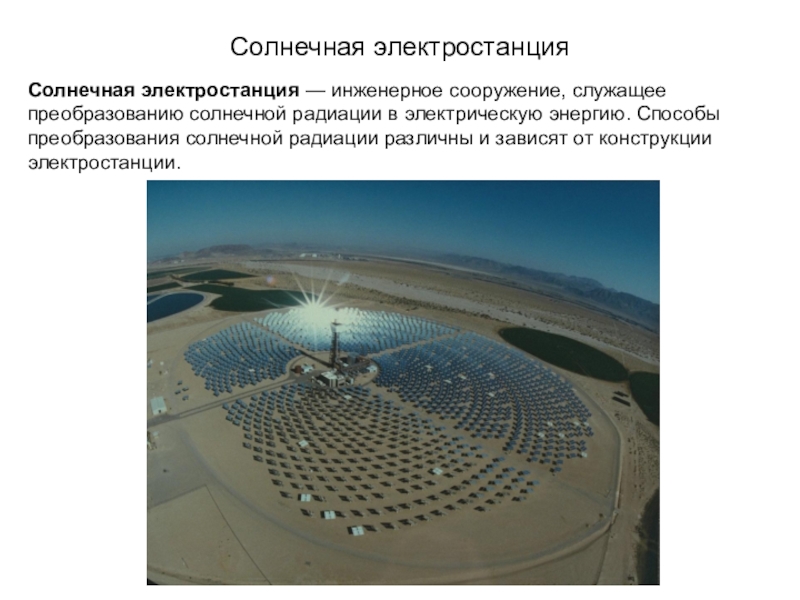

в электрическую энергию. Способы преобразования солнечной радиации различны и зависят от конструкции электростанции.

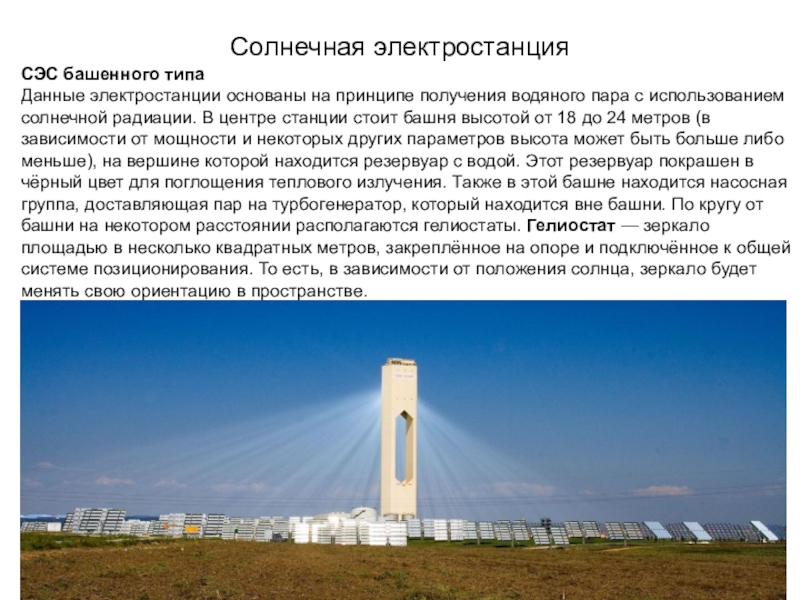

пара с использованием солнечной радиации. В центре станции стоит башня высотой от 18 до 24 метров (в зависимости от мощности и некоторых других параметров высота может быть больше либо меньше), на вершине которой находится резервуар с водой. Этот резервуар покрашен в чёрный цвет для поглощения теплового излучения. Также в этой башне находится насосная группа, доставляющая пар на турбогенератор, который находится вне башни. По кругу от башни на некотором расстоянии располагаются гелиостаты. Гелиостат — зеркало площадью в несколько квадратных метров, закреплённое на опоре и подключённое к общей системе позиционирования. То есть, в зависимости от положения солнца, зеркало будет менять свою ориентацию в пространстве.

приемника и отражателя. Приемник находится на некотором удалении от отражателя, и в нем концентрируются отраженные лучи солнца. Отражатель состоит из зеркал в форме тарелок (отсюда название), радиально расположенных на ферме. Диаметры этих зеркал достигают 2 метров, а количество зеркал - нескольких десятков (в зависимости от мощности модуля).

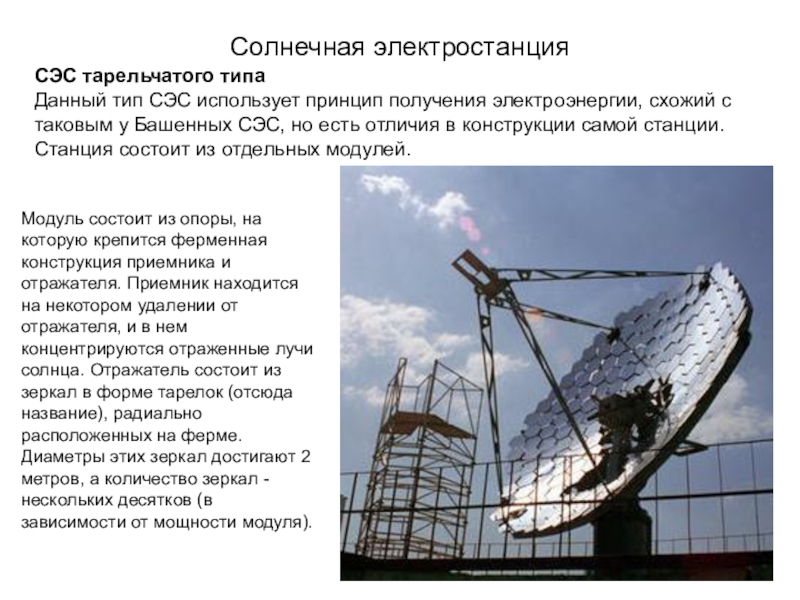

СЭС тарельчатого типа
Данный тип СЭС использует принцип получения электроэнергии, схожий с таковым у Башенных СЭС, но есть отличия в конструкции самой станции. Станция состоит из отдельных модулей.

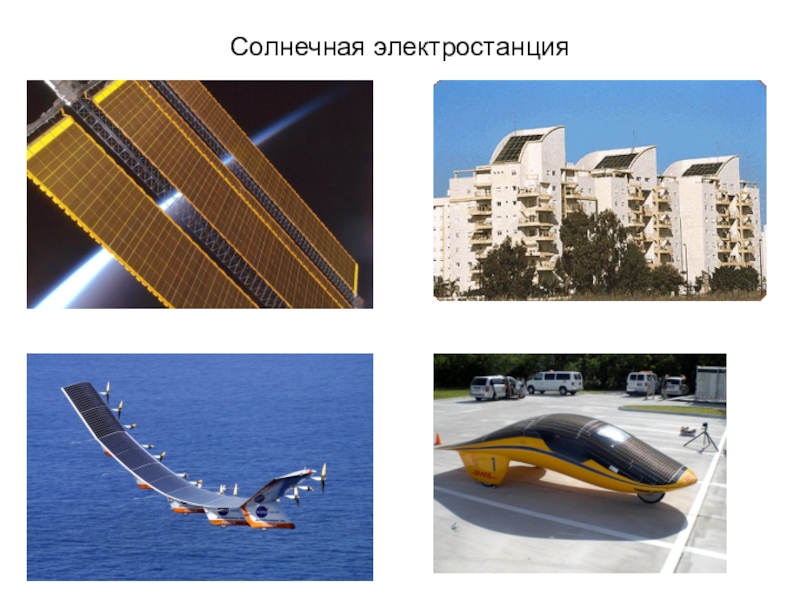

распространены, так как в общем случае СЭС состоит из большого числа отдельных модулей (фотобатарей) различной мощности и выходных параметров. Данные СЭС широко применяются для энергообеспечения как малых, так и крупных объектов (частные коттеджи, промышленные здания и т. д.).

Устанавливаться фотобатареи могут практически везде, начиная от кровли и фасада здания и заканчивая специально выделенными территориями. Установленные мощности тоже колеблются в широком диапазоне, начиная от снабжения отдельных насосов, заканчивая электроснабжением небольшого посёлка.

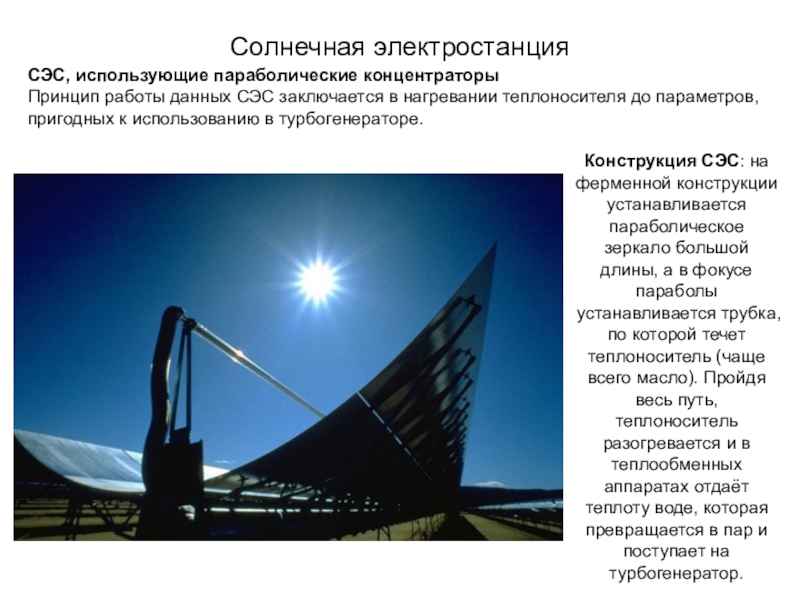

нагревании теплоносителя до параметров, пригодных к использованию в турбогенераторе.

Конструкция СЭС: на ферменной конструкции устанавливается параболическое зеркало большой длины, а в фокусе параболы устанавливается трубка, по которой течет теплоноситель (чаще всего масло). Пройдя весь путь, теплоноситель разогревается и в теплообменных аппаратах отдаёт теплоту воде, которая превращается в пар и поступает на турбогенератор.

у которых в фокусе установлен двигатель Стирлинга. Это позволяет достичь высокой эффективности преобразования энергии. Эффективность таких электростанций достигает 31,25%. В качестве рабочего тела используется водород или гелий.

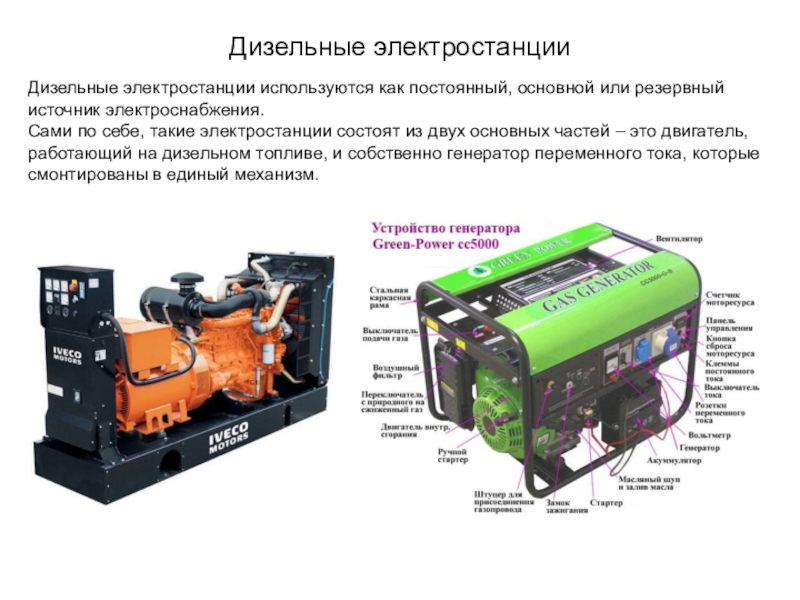

Сами по себе, такие электростанции состоят из двух основных частей – это двигатель, работающий на дизельном топливе, и собственно генератор переменного тока, которые смонтированы в единый механизм.

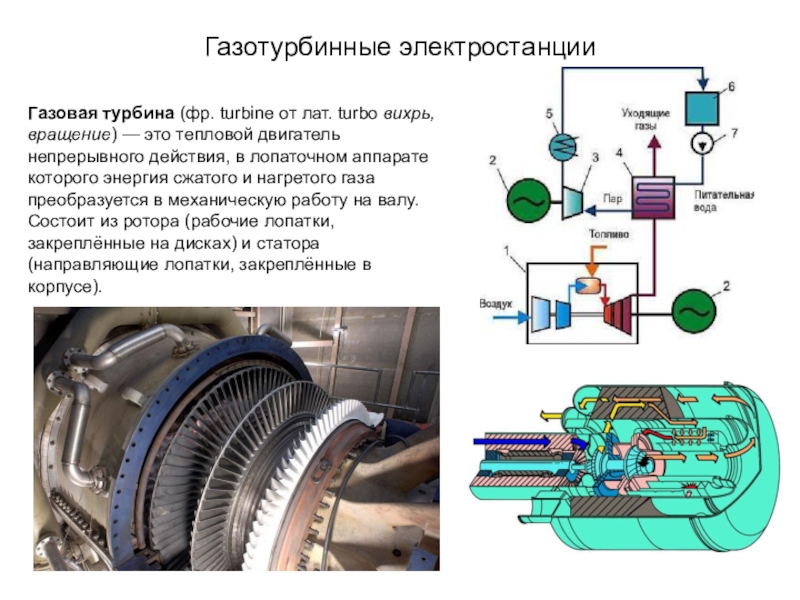

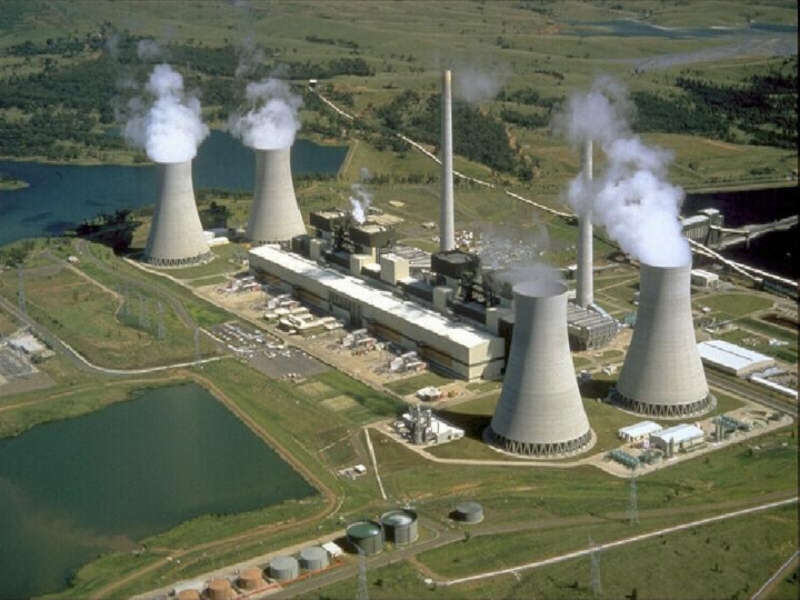

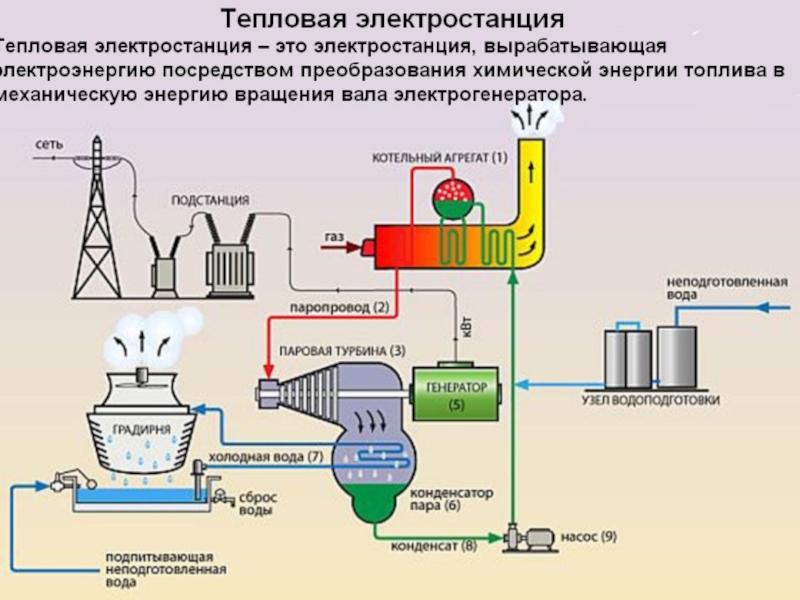

тепловой двигатель непрерывного действия, в лопаточном аппарате которого энергия сжатого и нагретого газа преобразуется в механическую работу на валу.Состоит из ротора (рабочие лопатки, закреплённые на дисках) и статора (направляющие лопатки, закреплённые в корпусе).
