Презентация, доклад для урока Технология Шиповые столярные соединения

Столярные соединения деталей бывают неразъемные и разъемные На гвоздях и шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.соединения на гвоздяхсоединения на шурупахРазъёмные

Слайд 1Шиповые столярные соединения
Работа студента 4 «ж» курса специальность 050503.52 Технология
Константиновского педагогического

колледжа
Павлович Анатолия
Шиповые  столярные соединенияРабота студента 4 «ж» курса специальность 050503.52 ТехнологияКонстантиновского педагогического колледжаПавлович Анатолия

Слайд 2Столярные соединения деталей бывают неразъемные и разъемные

На гвоздях

и шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.



соединения на гвоздях

соединения на шурупах

Разъёмные



Столярные соединения деталей бывают неразъемные и разъемные  На гвоздях и шурупах детали соединяют сравнительно быстро, но

Слайд 3Неразъемные соединения:
Клеевые столярные соединения.
К ним относят шиповые соединения на клею.

Шиповые

соединения деревянных деталей на клею отличаются большой прочностью и нашли широкое применение при изготовлении дверных и оконных переплётов и блоков, мебели и различных деревянных конструкций
Неразъемные соединения:Клеевые столярные соединения. К ним относят шиповые соединения на клею.Шиповые соединения деревянных деталей на клею отличаются

Слайд 4Элементы шипового соединения

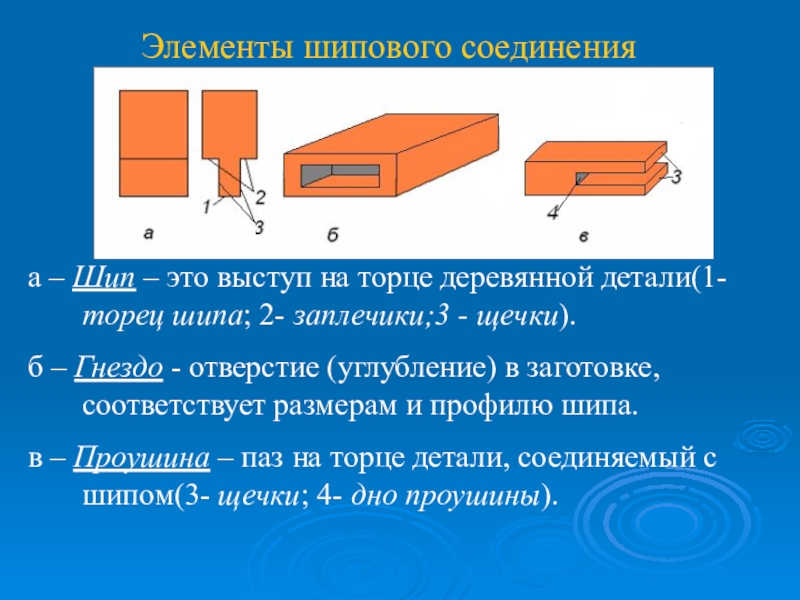

а – Шип – это выступ на торце деревянной

детали(1- торец шипа; 2- заплечики;3 - щечки).
б – Гнездо - отверстие (углубление) в заготовке, соответствует размерам и профилю шипа.
в – Проушина – паз на торце детали, соединяемый с шипом(3- щечки; 4- дно проушины).
Элементы шипового соединенияа – Шип – это выступ на торце деревянной детали(1- торец шипа; 2- заплечики;3 -

Слайд 5Выбор числа шипов на заготовке зависит от толщины соединяемых деталей
Бруски толщиной

до 40 мм чаще всего соединяют одинарным шипом

Бруски толщиной 40…80мм-двойным или тройным шипом

Свыше 80 мм- тройным многократным шипом




Выбор числа шипов на заготовке зависит от толщины соединяемых деталейБруски толщиной до 40 мм чаще всего соединяют

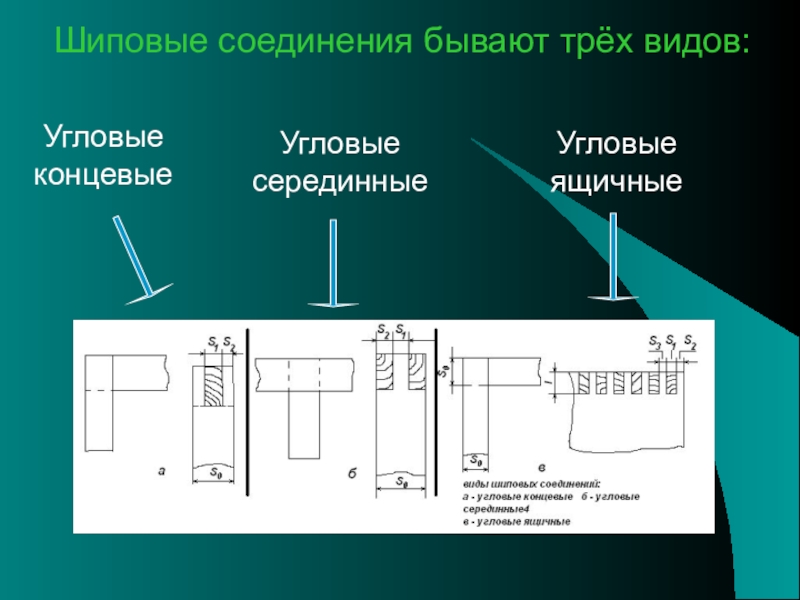

Слайд 6Шиповые соединения бывают трёх видов:
Угловые концевые
Угловые серединные
Угловые ящичные



Шиповые соединения бывают трёх видов:Угловые концевыеУгловые серединныеУгловые  ящичные

Слайд 7Существуют правила определения размеров шипов и проушин. Так, размеры угловых концевых

и угловых серединных соединений определяют по формулам:
S2= 0.4So;
S1 = S3 = 0.5(S0 - S2)
Где S0 – толщина бруска; S2 – толщина шипа или ширина проушины(паза); S1 и S3 – толщина щечек проушины.
Существуют правила определения размеров шипов и проушин. Так, размеры угловых концевых и угловых серединных соединений определяют по

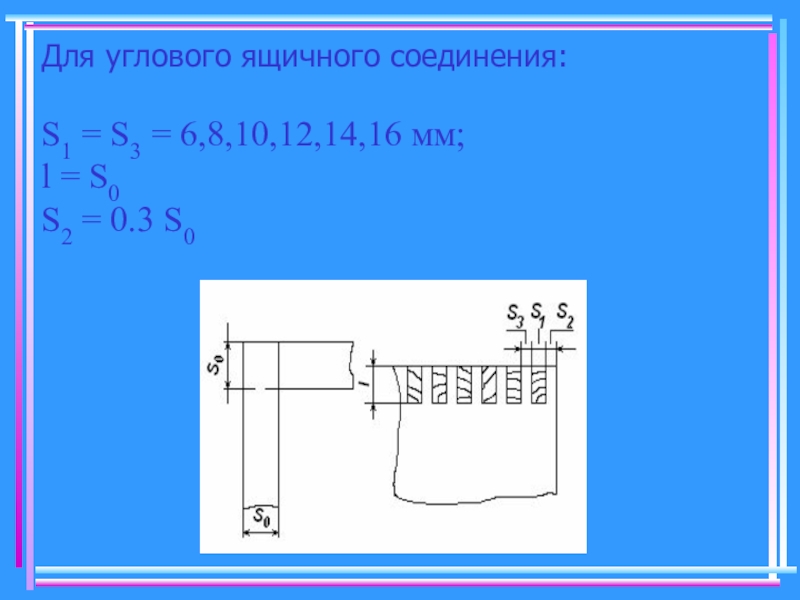

Слайд 8Для углового ящичного соединения: S1 = S3 = 6,8,10,12,14,16 мм; l = S0

S2 = 0.3 S0
Для углового ящичного соединения:  S1 = S3 = 6,8,10,12,14,16 мм; l = S0  S2 =

Слайд 9 На производстве шипы и проушины получают станочники шипорезного станка.

Они должны хорошо знать свойства древесины, устройство станков, уметь выполнять все станочные операции, затачивать инструмент, настраивать станки
На производстве шипы и проушины получают станочники шипорезного станка. Они должны хорошо знать свойства древесины,
