Качественный сварной шов, как основа надежности и безопасности сварной конструкции, и высокая ответственность профессии „Сварщик“Проблема
Слайд 1Дефекты сварных швов
Разработала: преподаватель спецдисциплин высшей категории Султанова Лидия Кузьмовна
Государственное бюджетное
Слайд 2
Качественный сварной шов, как основа надежности и безопасности сварной конструкции, и
высокая ответственность профессии „Сварщик“
Проблема
Слайд 3Под дефектом понимают несоответствие продукции установленным требованиям
Продукцией в сварочном производстве считают
готовые детали, узлы и изделия, изготовленные на данном предприятии в соответствии с нормативно-технической документацией.
Слайд 4 СВАРНАЯ КОНСТРУКЦИЯ
виды сварных
соединений
способы подготовки кромок под сварку
приемы сборки под сварку
техника и приемы сварки
режимы сварки
конструктивные элементы
сварных соединений
способы подготовки кромок под сварку
приемы сборки под сварку
техника и приемы сварки
режимы сварки
конструктивные элементы
сварных соединений

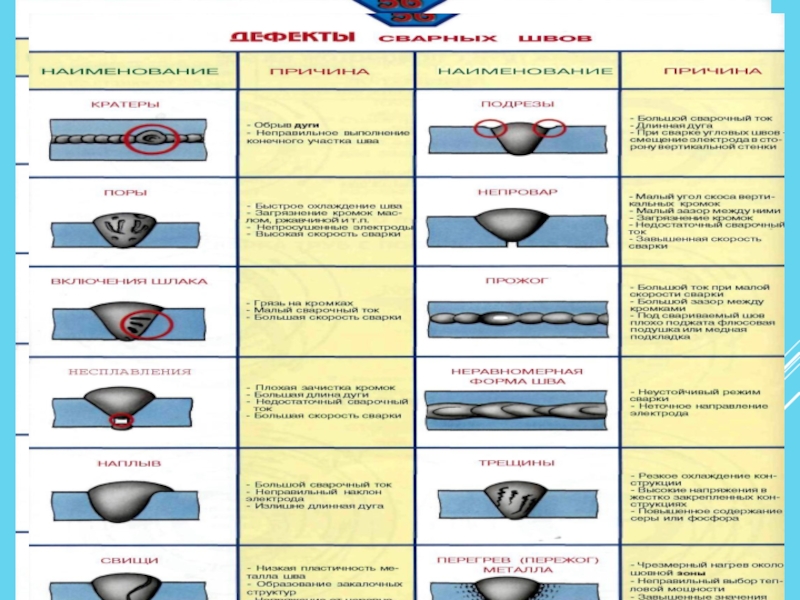

Слайд 5Дефекты сварных соединений
Дефекты в сварных соединениях снижают прочность сварных конструкций и
при неблагоприятных условиях могут привести к разрушению отдельных швов или всей конструкции.
Слайд 6КЛАССИФИКАЦИЯ ДЕФЕКТОВ
по расположению
по форме
по размерам
по количеству
по группам
1. трещины
2. поры
3. твердые включения
4. несплавление и непровары
5. нарушение формы шва
6. прочие дефекты
2. поры
3. твердые включения
4. несплавление и непровары
5. нарушение формы шва
6. прочие дефекты

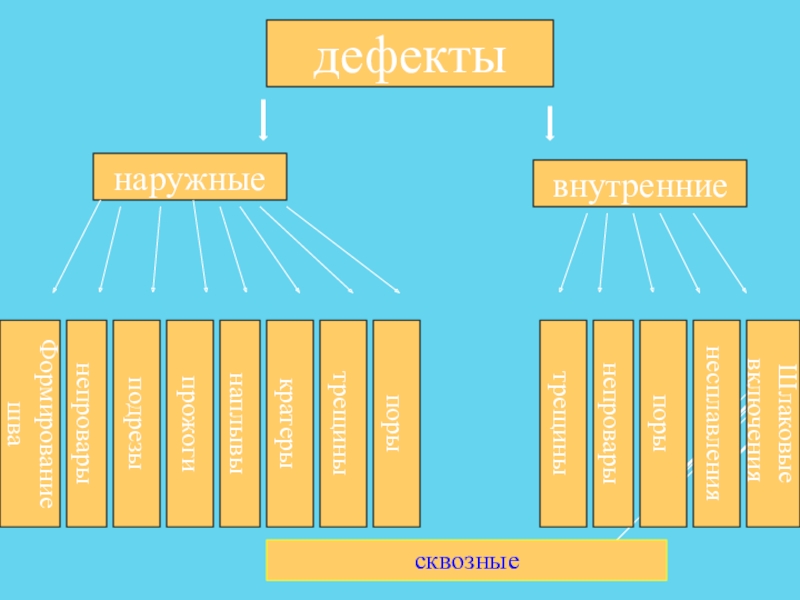

Слайд 7дефекты
наружные
внутренние
Формирование
шва
непровары
прожоги
наплывы
кратеры
трещины
поры
трещины
непровары
поры
несплавления
Шлаковые
включения
подрезы
сквозные
Слайд 8ЗАДАНИЕ №1
РЕШЕНИЕ УЧЕБНО – ПРОИЗВОДСТВЕННЫХ ЗАДАЧ «ВЫЯВЛЕНИЕ ДЕФЕКТА»
Определить по предложенным образцам
с помощью увеличительной лупы вид дефекта по группам и установить причину их появления и предложить способ устранения дефекта.

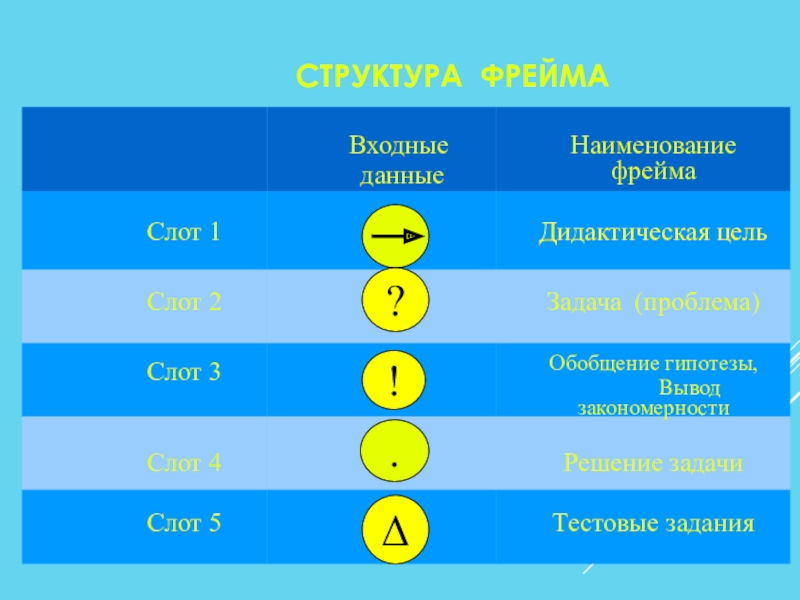

Слайд 10ЗАДАНИЕ №2
ПРАКТИЧЕСКОЕ ЗАДАНИЕ
1. Заполнение структуры «фрейма»
2. Разбор этапа деятельности
обучающихся
по структуре
«фрейма»
«фрейма»
Слайд 12
Обрыв дуги;
Неправильное выполнение конечного участка шва.
Углубление, образующееся
в конце шва
при внезапном
прекращении сварки.
прекращении сварки.

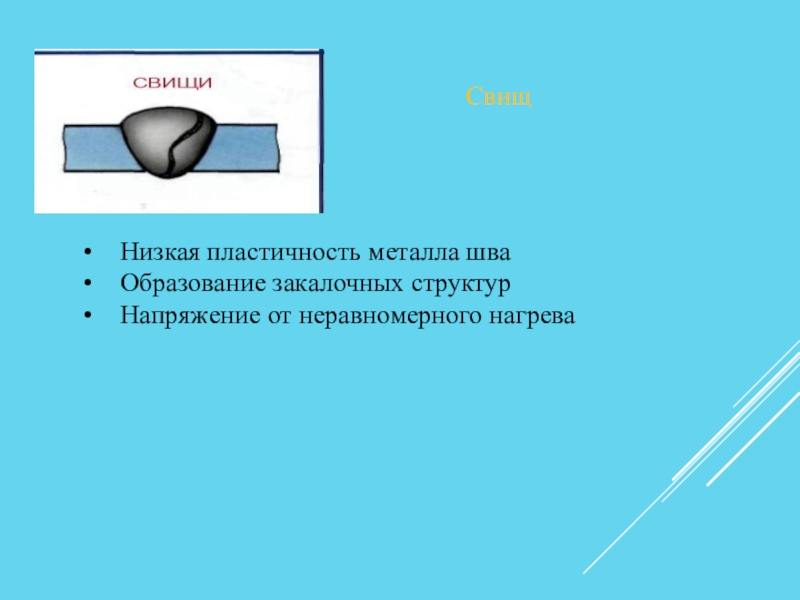

Слайд 13Свищ
Низкая пластичность металла шва
Образование закалочных структур
Напряжение от неравномерного нагрева

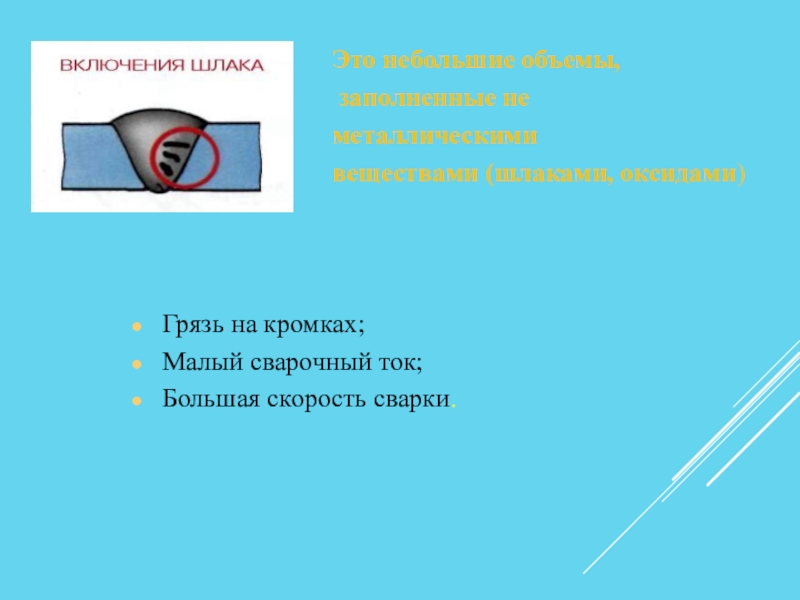

Слайд 14
Грязь на кромках;
Малый сварочный ток;
Большая скорость сварки.
Это небольшие объемы,
заполненные не
металлическими
веществами (шлаками, оксидами)
Слайд 15Непровары
Малый угол скоса и большое притупление кромок
Малый зазор между кромками
Загрязнение кромок
Недостаточный
сварочный ток
Завышенная скорость сварки
Завышенная скорость сварки

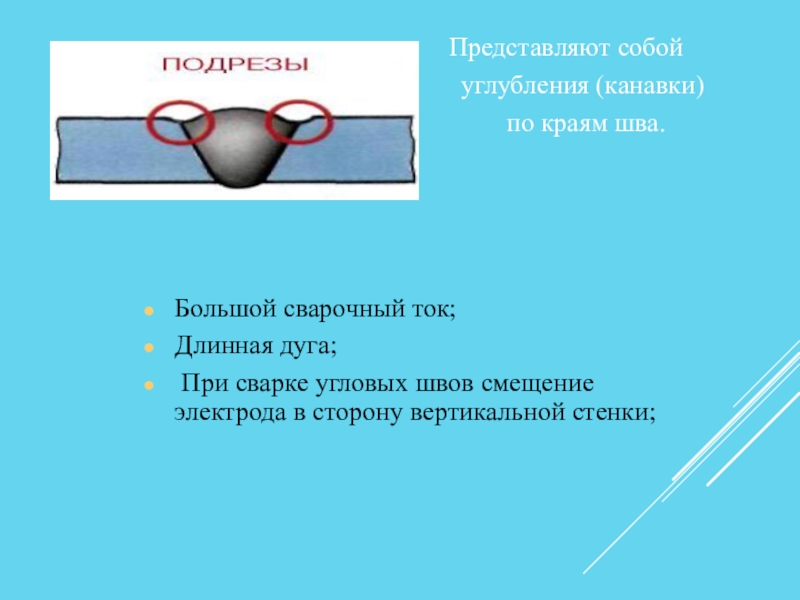

Слайд 16
Большой сварочный ток;
Длинная дуга;
При сварке угловых швов смещение электрода в
сторону вертикальной стенки;
Представляют собой
углубления (канавки)
по краям шва.

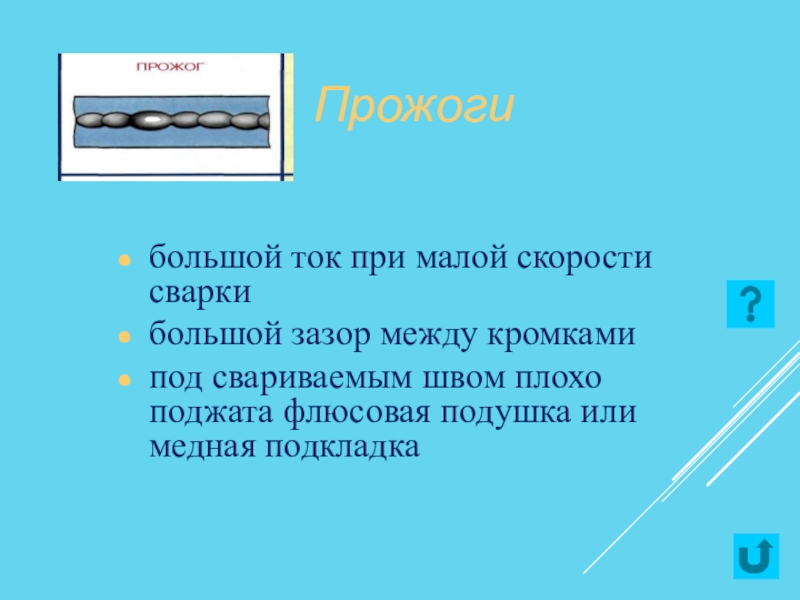

Слайд 17Прожоги
большой ток при малой скорости сварки
большой зазор между кромками
под свариваемым
швом плохо поджата флюсовая подушка или медная подкладка
