Презентация, доклад 5 класс Защитное заземление

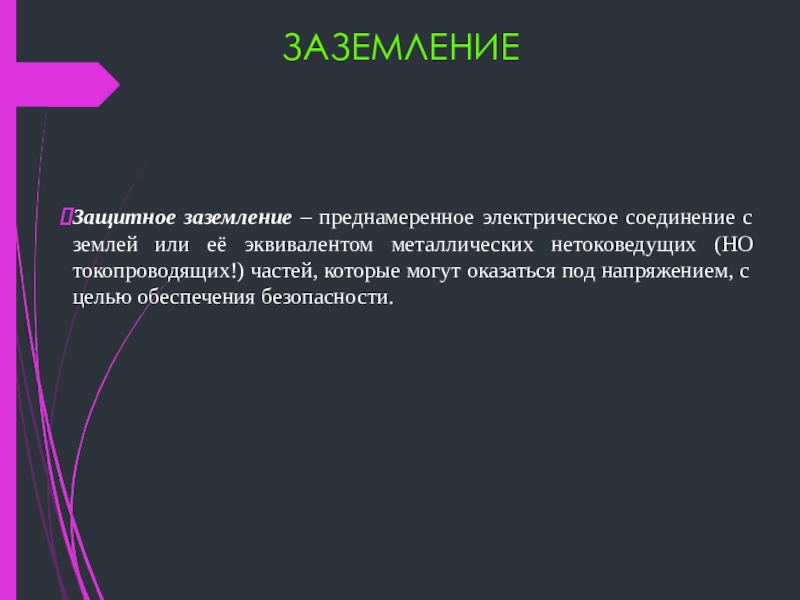

металлических нетоковедущих (НО токопроводящих!) частей, которые могут оказаться под напряжением, с целью обеспечения безопасности.

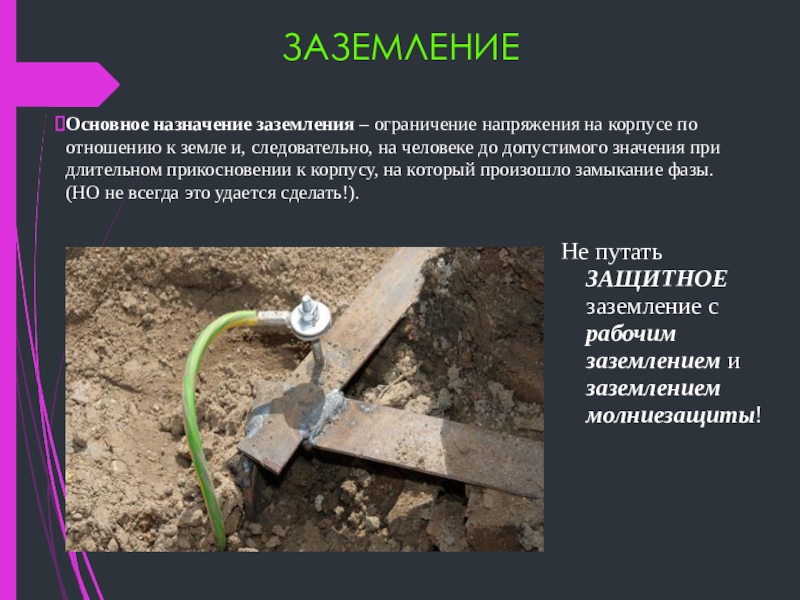

земле и, следовательно, на человеке до допустимого значения при длительном прикосновении к корпусу, на который произошло замыкание фазы. (НО не всегда это удается сделать!).

Не путать ЗАЩИТНОЕ заземление с рабочим заземлением и заземлением молниезащиты!

металлические проводники, находящиеся в непосредственном соприкосновении с землей.

Заземляющие проводники – проводники, соединяющие заземляющие части электроустановки с заземлителем.

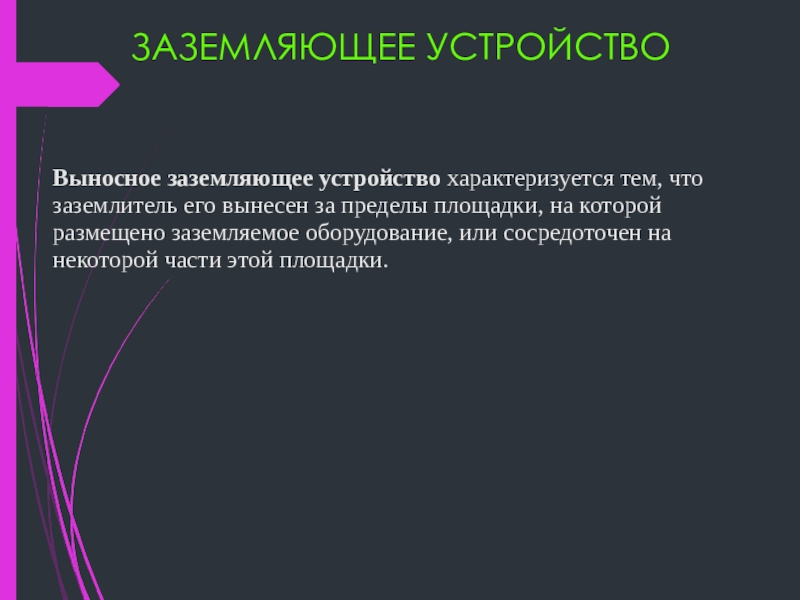

пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки.

по контуру площадки, на которой находится заземляемое оборудование, или распределяют по всей площадке по возможности равномерно.

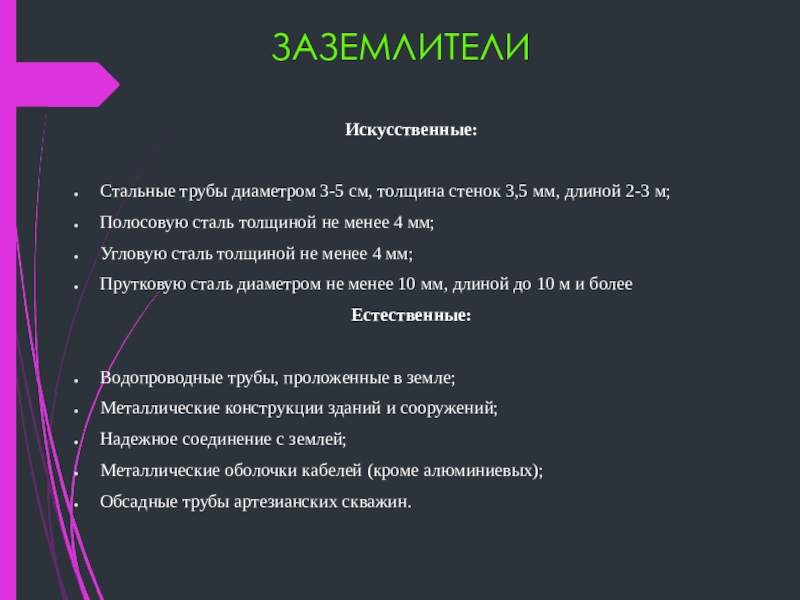

м;
Полосовую сталь толщиной не менее 4 мм;
Угловую сталь толщиной не менее 4 мм;
Прутковую сталь диаметром не менее 10 мм, длиной до 10 м и более
Естественные:

Водопроводные трубы, проложенные в земле;
Металлические конструкции зданий и сооружений;
Надежное соединение с землей;
Металлические оболочки кабелей (кроме алюминиевых);
Обсадные трубы артезианских скважин.

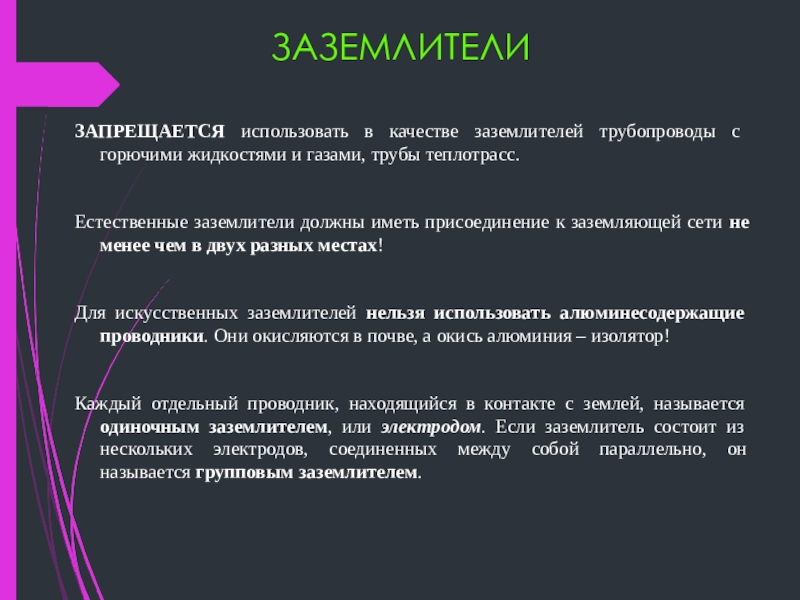

трубы теплотрасс.

Естественные заземлители должны иметь присоединение к заземляющей сети не менее чем в двух разных местах!

Для искусственных заземлителей нельзя использовать алюминесодержащие проводники. Они окисляются в почве, а окись алюминия – изолятор!

Каждый отдельный проводник, находящийся в контакте с землей, называется одиночным заземлителем, или электродом. Если заземлитель состоит из нескольких электродов, соединенных между собой параллельно, он называется групповым заземлителем.

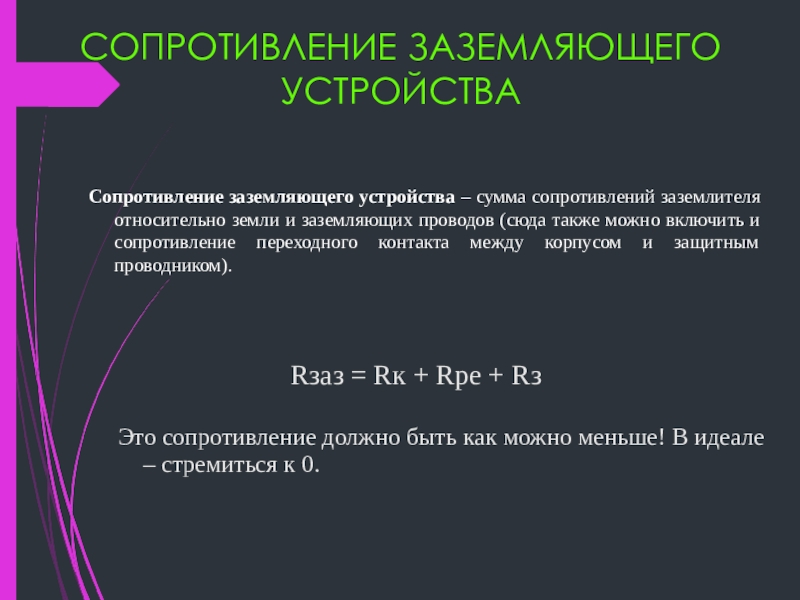

и заземляющих проводов (сюда также можно включить и сопротивление переходного контакта между корпусом и защитным проводником).

Rзаз = Rк + Rpe + Rз

Это сопротивление должно быть как можно меньше! В идеале – стремиться к 0.

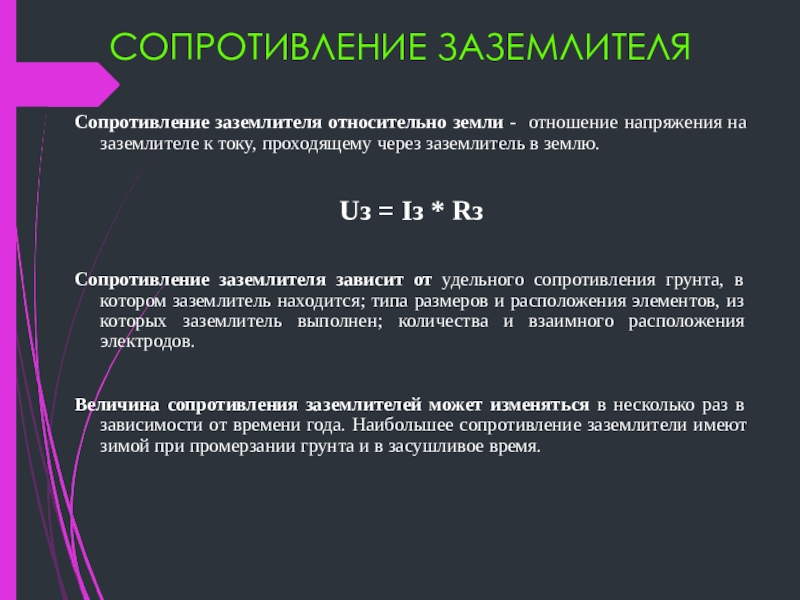

току, проходящему через заземлитель в землю.

Uз = Iз * Rз

Cопротивление заземлителя зависит от удельного сопротивления грунта, в котором заземлитель находится; типа размеров и расположения элементов, из которых заземлитель выполнен; количества и взаимного расположения электродов.

Величина сопротивления заземлителей может изменяться в несколько раз в зависимости от времени года. Наибольшее сопротивление заземлители имеют зимой при промерзании грунта и в засушливое время.

10 Ом — при суммарной мощности генераторов и трансформаторов 100 кВА и менее, 4 Ом — во всех остальных случаях.
Указанные нормы обосновываются допустимой величиной напряжения прикосновения, которая в сетях до 1000 В не должна превышать 40 В.
В установках свыше 1000 В допускается сопротивление заземления R3 <= 125/I3 Ом, но не более 4 Ом или 10 Ом.
В установках свыше 1000 В с большими токами замыкания на землю сопротивление заземляющего устройства не должно быть более 0,5 Ом для обеспечения автоматического отключения участка сети в случае аварии.

на землю IЗ практически не увеличивается с уменьшением сопротивления заземлителя.

Такое условие выполняется в сетях с изолированной нейтралью (типа IT) напряжением до 1 кВ, так как в них ток замыкания на землю в основном определяется сопротивлением изоляции проводов относительно земли, которое значительно больше сопротивления заземлителя.

кВ защитное заземление в качестве основной защиты от поражения электрическим током при косвенном прикосновении не применяется, т.к. оно не эффективно.

и размер электродов

4) Данные об удельном сопротивлении грунта на участке с заземлителем, данные о погодных и климатических условиях, о земельных слоях

5) Данные о естественных заземлителях

6) Расчетный ток замыкания на землю

7) Расчетные значения допустимых напряжений прикосновения (и шага) и время действия защиты

и выше и постоянного тока с изолированной средней точкой при напряжении 440 В и выше – всегда;

2) Электроустановки IT (или изолир. полюсом), если рабочее напряжение выше 50 (25, 12) В переменного и 120 (60, 30) В постоянного тока (в зависимости от категории опасности помещения) – как вариант защиты;

3) Во взрывоопасных зонах – заземляются все нетоковедущие части независимо от назначения рабочего напряжения оборудования.

4) В электроустановках с глухозаземленной нейтралью при напряжении 1000 В – всегда.
