- 1. Презентация
- 2. Механические передачи (механизм, служащий для передачи и преобразования механической энергии от
- 3. Зубчатая передачаВедущаяВедомая
- 4. Зубчатая передача бывает:ПовышающаяПонижающаяКоническаяЗубчатая передача под углом 90 градусов
- 5. Понижающая зубчатая передача :ВедомаяВедущая
- 6. Повышающая зубчатая передача :ВедомаяВедущая

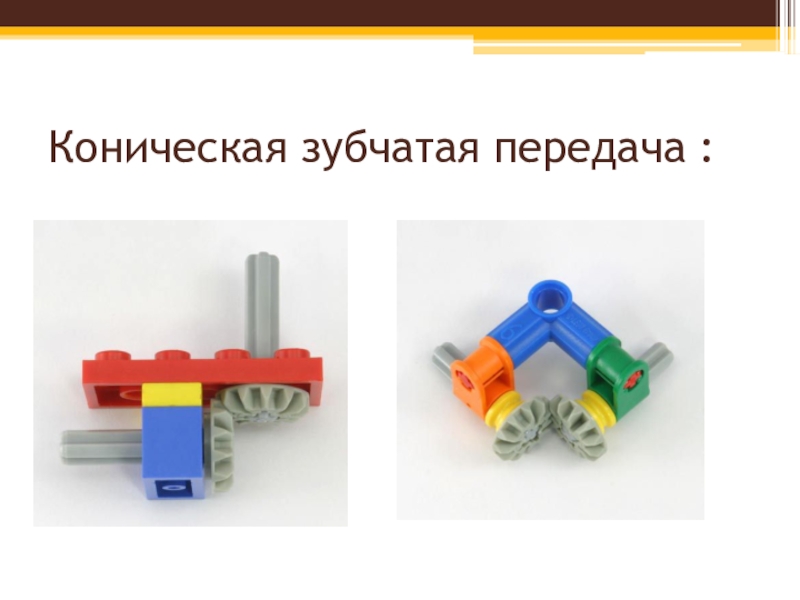

- 7. Коническая зубчатая передача :ВедомаяВедущая
- 8. Зубчатая передача под углом 90 градусов:

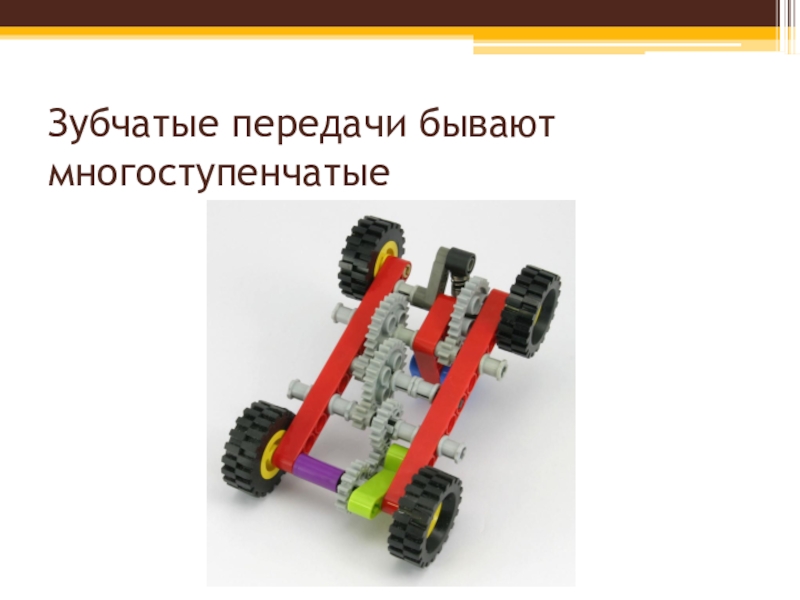

- 9. Зубчатые передачи бывают многоступенчатые
- 10. Ременная передачаПередача вращательного движения (крутящего момента) на параллельные оси с помощью ремня и минимум двух шкивов.
- 11. Ременная передача
- 12. Червячная передачаПередача вращательного Движения (крутящего момента) на скрещивающиеся оси с помощью червяка изубчатого колеса.
- 13. Червячная передача

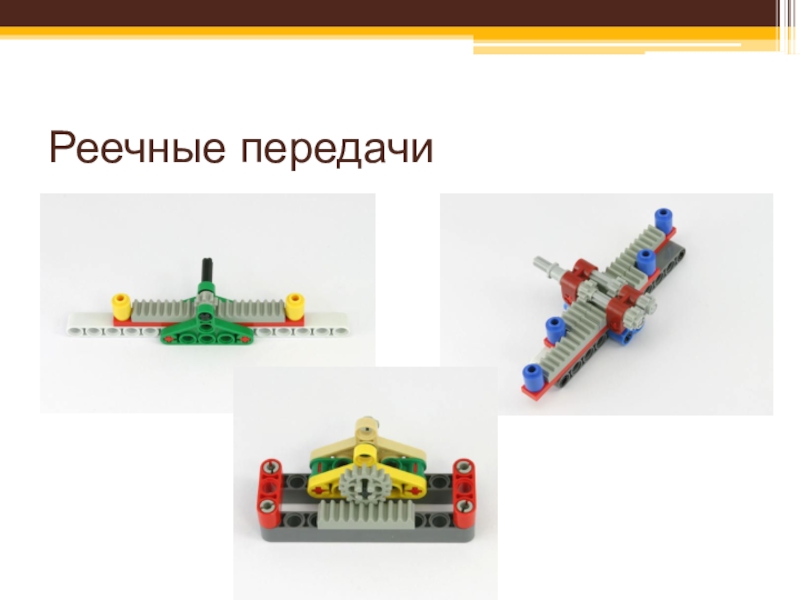

- 14. Реечная передачаодин из видов механических передач, преобразующий вращательное движение в поступательное.
- 15. Реечные передачи

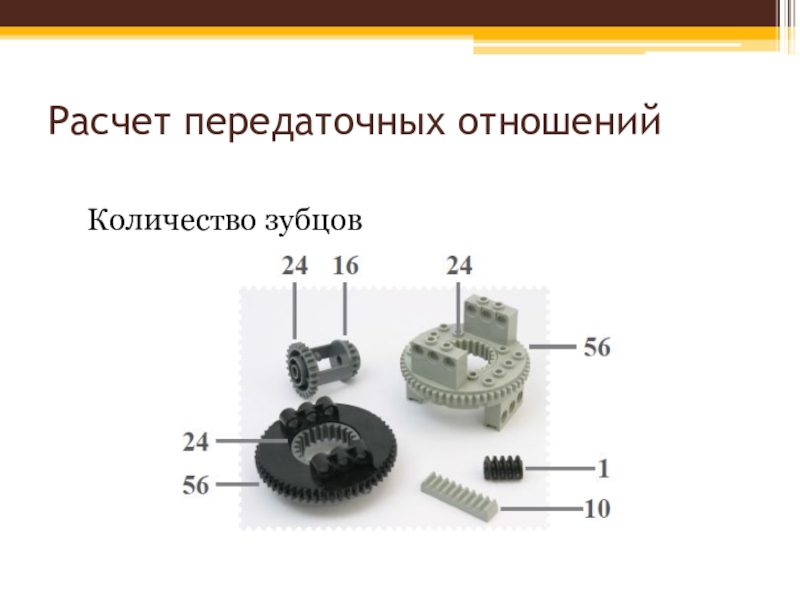

- 16. Расчет передаточных отношений Количество зубцов
- 17. Расчет передаточных отношений Количество зубцов
- 18. Расчет передаточных отношений Ведущая меньше ведомой –
- 19. Расчет передаточных отношений ГЛАВНОЕ ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ =
- 20. Пример: Посчитайте передаточное отношение зубчатой передачи изображенной

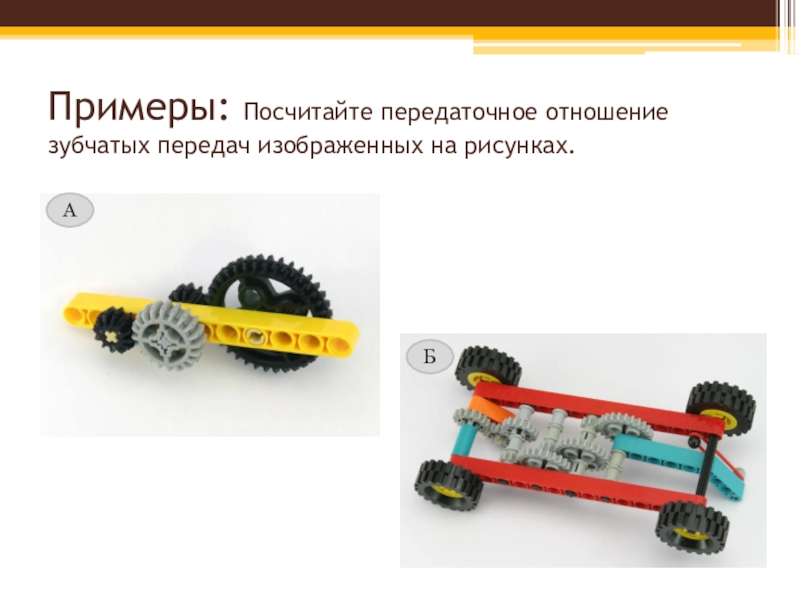

- 21. Примеры: Посчитайте передаточное отношение зубчатых передач изображенных на рисунках. АБВГ
- 22. Многоступенчатые передачи Посчитайте передаточное отношение
- 23. Примеры: Посчитайте передаточное отношение зубчатых передач изображенных на рисунках. АБ
- 24. Расчет передаточных отношений при ременной передачиПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ

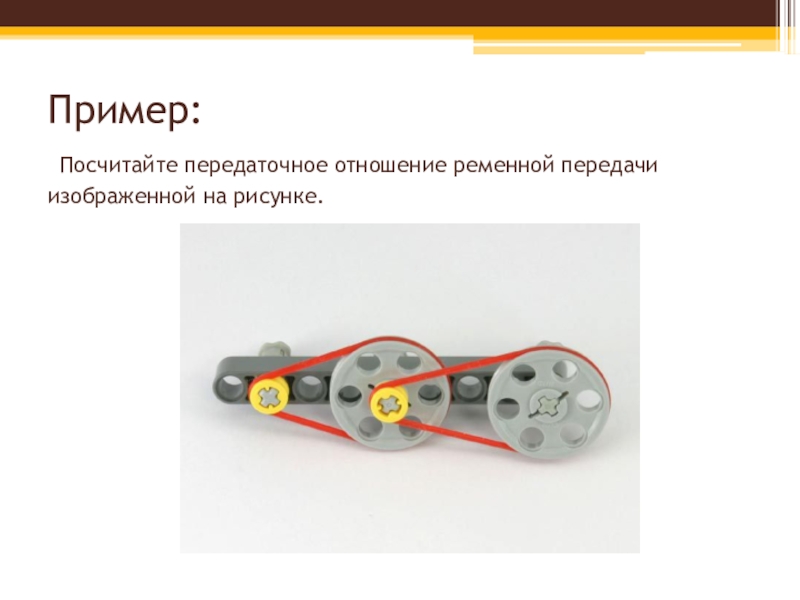

- 25. Пример: Посчитайте передаточное отношение ременной передачи изображенной на рисунке.
- 26. СПАСИБО ЗА ВНИМАНИЕ!
Механические передачи (механизм, служащий для передачи и преобразования механической энергии от энергетической машины к исполнительному механизму) Зубчатая передача;Ременная передача;Червячная передача;Реечные передачи.
Слайд 2Механические передачи (механизм, служащий для передачи и преобразования механической энергии от энергетической машины к исполнительному механизму)
Зубчатая передача;
Ременная передача;
Червячная передача;
Реечные передачи.

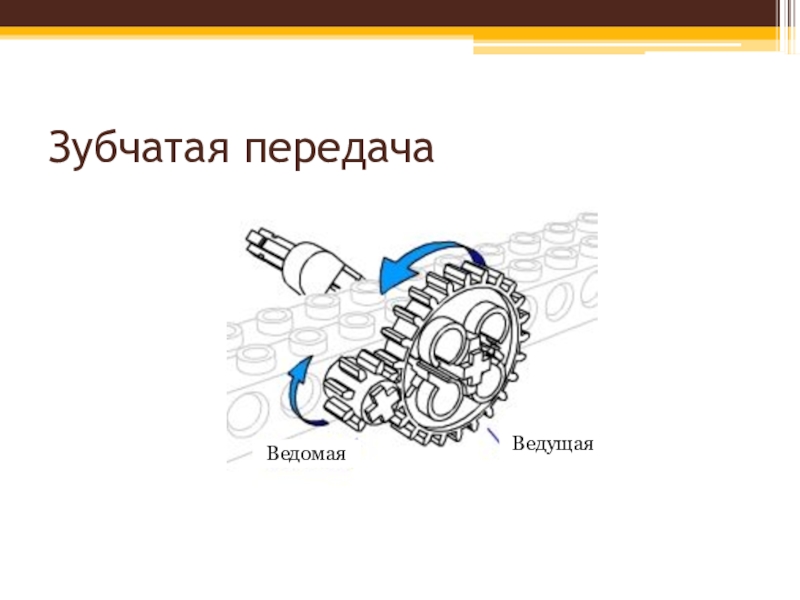

Слайд 4Зубчатая передача бывает:

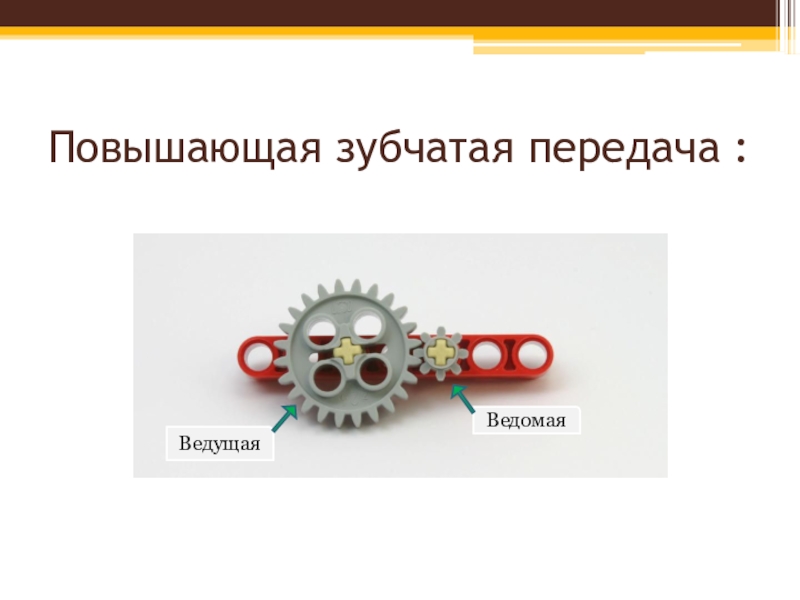

Повышающая
Понижающая
Коническая
Зубчатая передача под углом 90 градусов

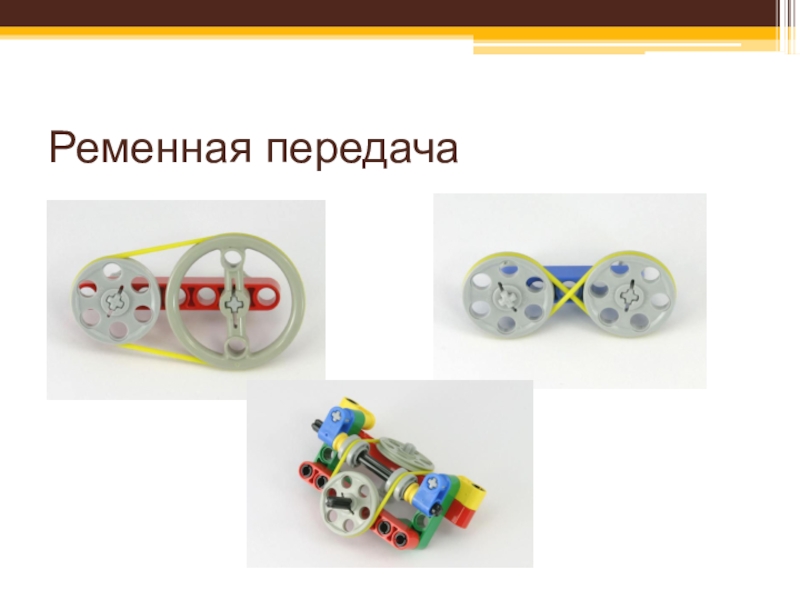

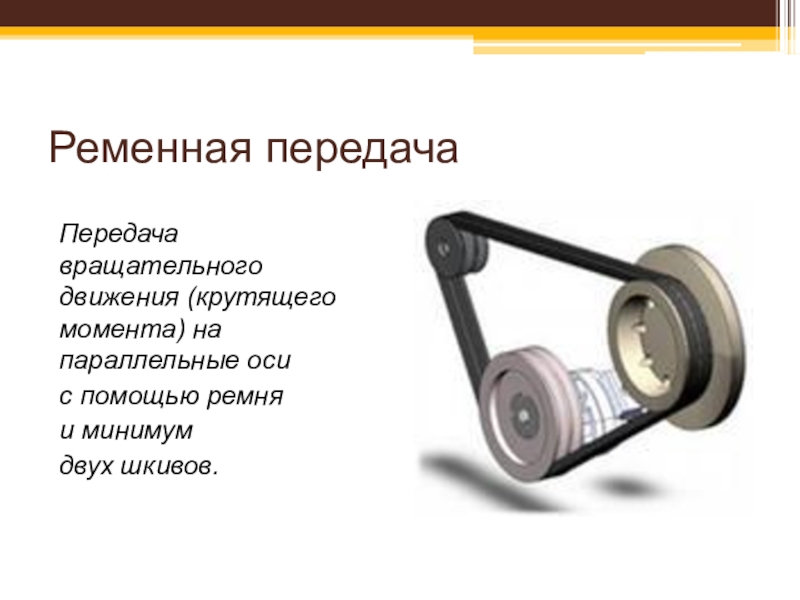

Слайд 10Ременная передача
Передача вращательного движения (крутящего момента) на параллельные оси
с помощью
ремня
и минимум
двух шкивов.
и минимум
двух шкивов.

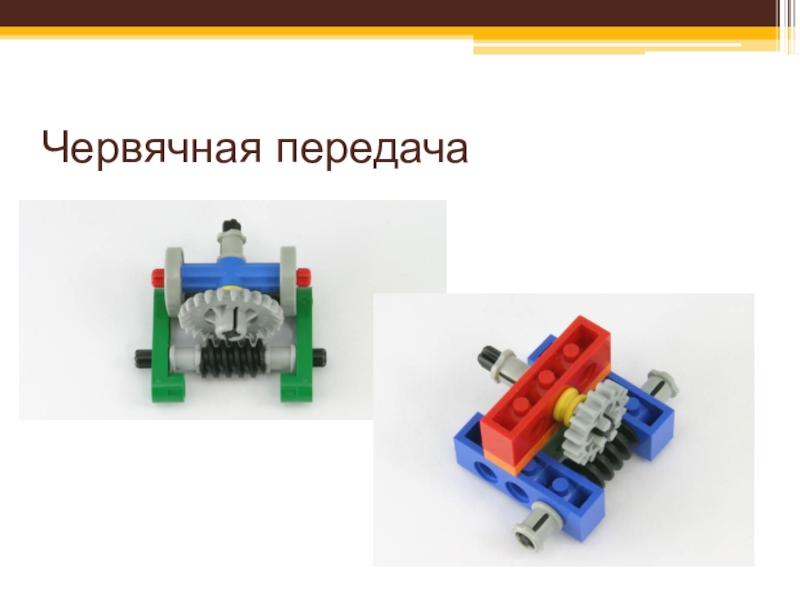

Слайд 12Червячная передача
Передача
вращательного
Движения (крутящего момента) на
скрещивающиеся
оси с помощью
червяка и
зубчатого колеса.

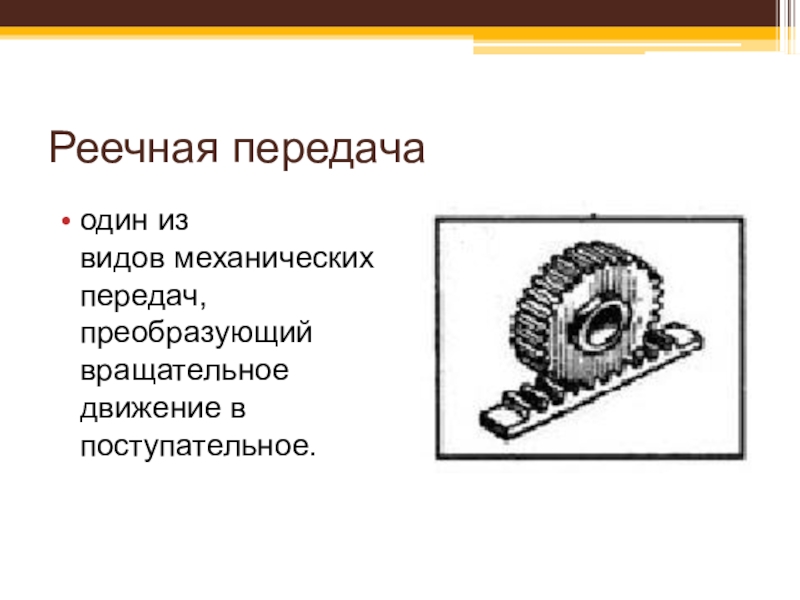

Слайд 14Реечная передача
один из видов механических передач, преобразующий вращательное движение в поступательное.

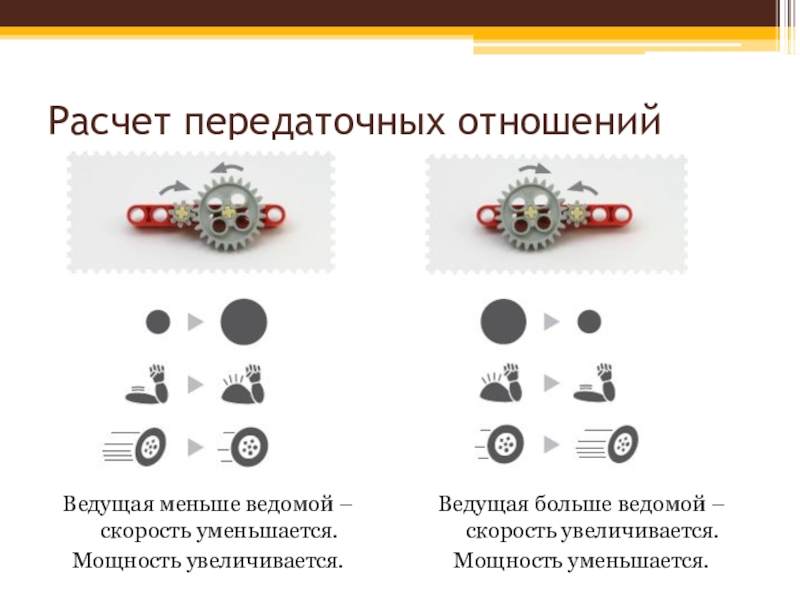

Слайд 18Расчет передаточных отношений
Ведущая меньше ведомой – скорость уменьшается.
Мощность увеличивается.
Ведущая больше
ведомой – скорость увеличивается.
Мощность уменьшается.
Мощность уменьшается.

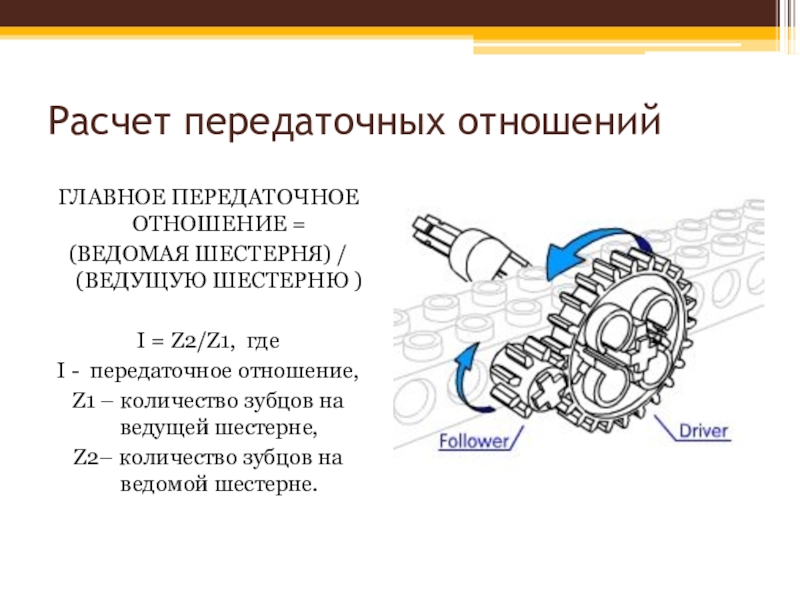

Слайд 19Расчет передаточных отношений
ГЛАВНОЕ ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ =
(ВЕДОМАЯ ШЕСТЕРНЯ) / (ВЕДУЩУЮ ШЕСТЕРНЮ
)
I = Z2/Z1, где
I - передаточное отношение,
Z1 – количество зубцов на ведущей шестерне,
Z2– количество зубцов на ведомой шестерне.
I = Z2/Z1, где
I - передаточное отношение,
Z1 – количество зубцов на ведущей шестерне,
Z2– количество зубцов на ведомой шестерне.

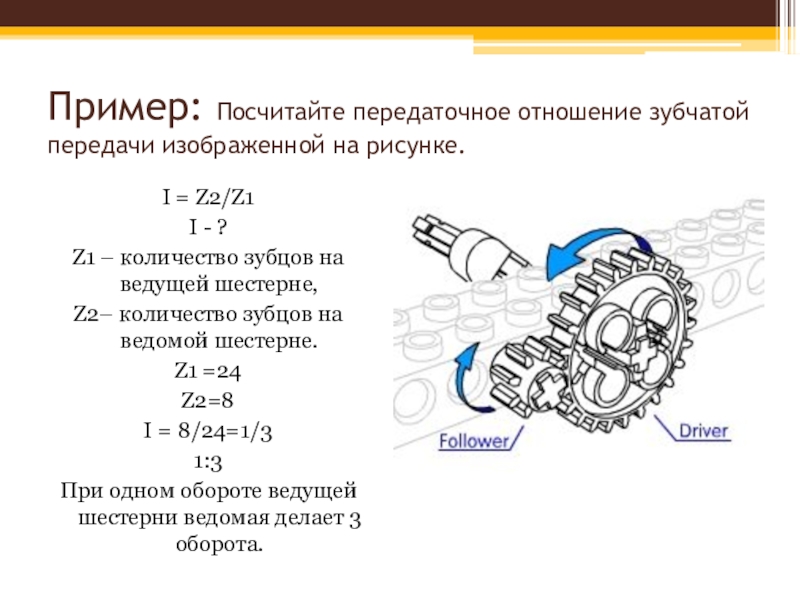

Слайд 20Пример: Посчитайте передаточное отношение зубчатой передачи изображенной на рисунке.
I = Z2/Z1
I
- ?
Z1 – количество зубцов на ведущей шестерне,
Z2– количество зубцов на ведомой шестерне.
Z1 =24
Z2=8
I = 8/24=1/3
1:3
При одном обороте ведущей шестерни ведомая делает 3 оборота.
Z1 – количество зубцов на ведущей шестерне,
Z2– количество зубцов на ведомой шестерне.
Z1 =24
Z2=8
I = 8/24=1/3
1:3
При одном обороте ведущей шестерни ведомая делает 3 оборота.

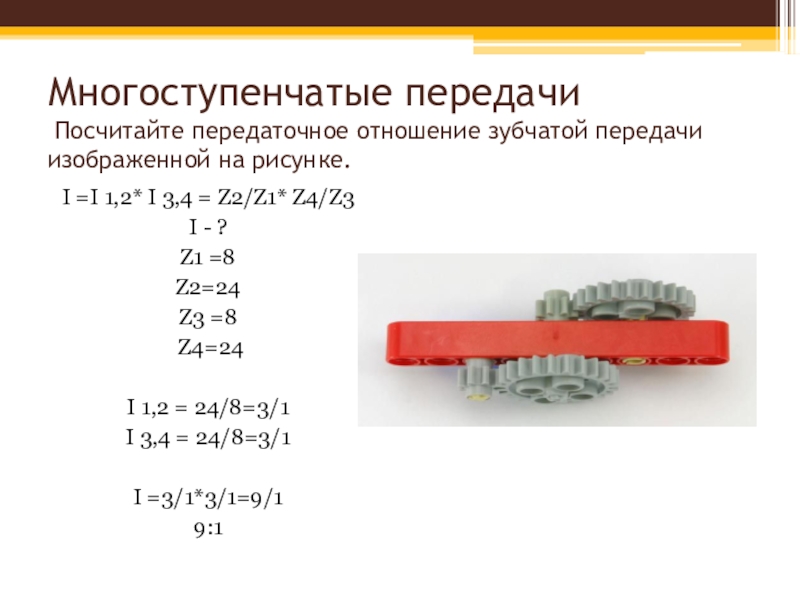

Слайд 22Многоступенчатые передачи Посчитайте передаточное отношение зубчатой передачи изображенной на рисунке.
I =I 1,2* I 3,4 = Z2/Z1* Z4/Z3
I - ?
Z1 =8
Z2=24
Z3 =8
Z4=24
I 1,2 = 24/8=3/1
I 3,4 = 24/8=3/1
I =3/1*3/1=9/1
9:1

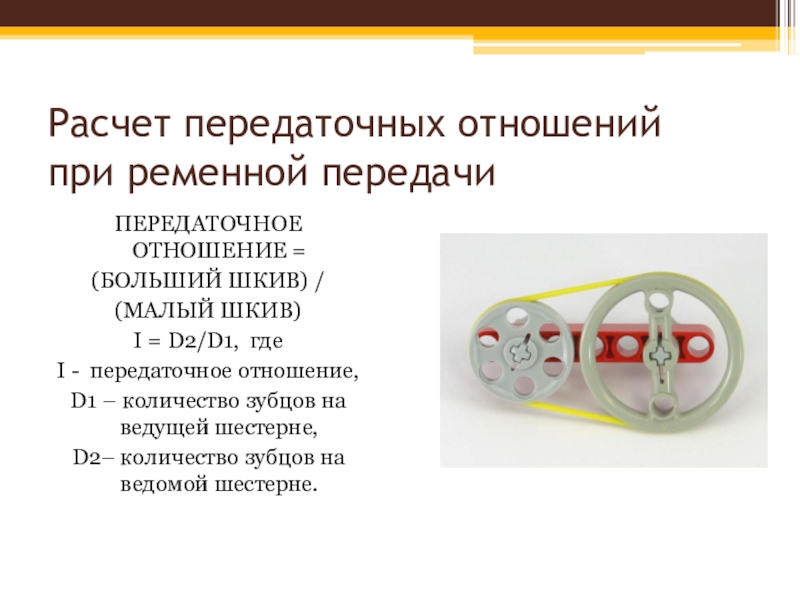

Слайд 24Расчет передаточных отношений
при ременной передачи
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ =
(БОЛЬШИЙ ШКИВ) /
(МАЛЫЙ
ШКИВ)
I = D2/D1, где
I - передаточное отношение,
D1 – количество зубцов на ведущей шестерне,
D2– количество зубцов на ведомой шестерне.
I = D2/D1, где
I - передаточное отношение,
D1 – количество зубцов на ведущей шестерне,
D2– количество зубцов на ведомой шестерне.
