Презентация, доклад на тему Поверочная плита. Назначение и виды
Содержание

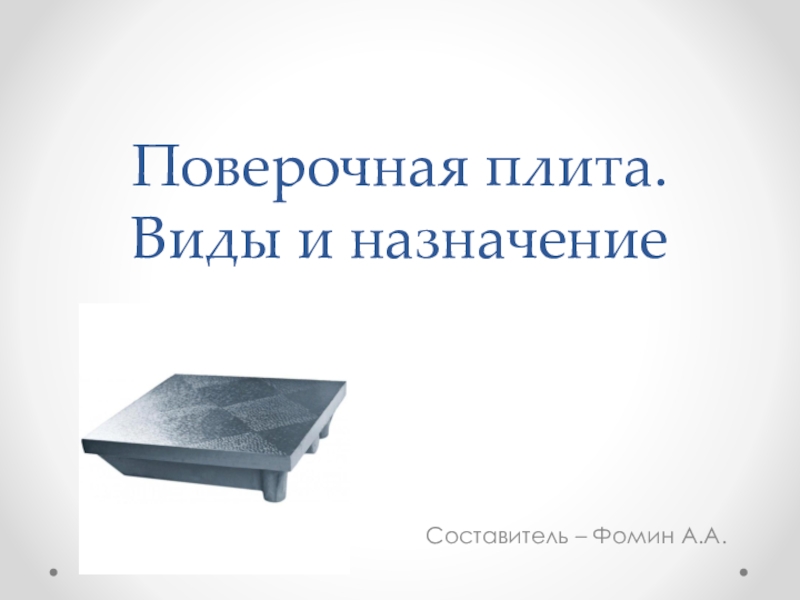

- 1. Поверочная плита. Назначение и виды
- 2. Поверочные плиты – Поверочные плиты (измерительные плоскости)
- 3. Для изготовления эталонных измерительных плоскостей применяют три вида материалов: чугунгранитстекло
- 4. Назначение:Помимо контроля поверочная плита используется: в качестве
- 5. Виды:Промышленность выпускает измерительные плоскости размером от 250×250
- 6. Чаще всего поверочные плиты используются для проверки
Поверочные плиты – Поверочные плиты (измерительные плоскости) и эталонные линейки – одни из старейших инструментов, применяемых для контроля плоскостей изделий и деталей.
Слайд 2Поверочные плиты –
Поверочные плиты (измерительные плоскости) и эталонные линейки –
одни из старейших инструментов, применяемых для контроля плоскостей изделий и деталей.
Слайд 3Для изготовления эталонных измерительных плоскостей применяют три вида материалов:
чугун
гранит
стекло

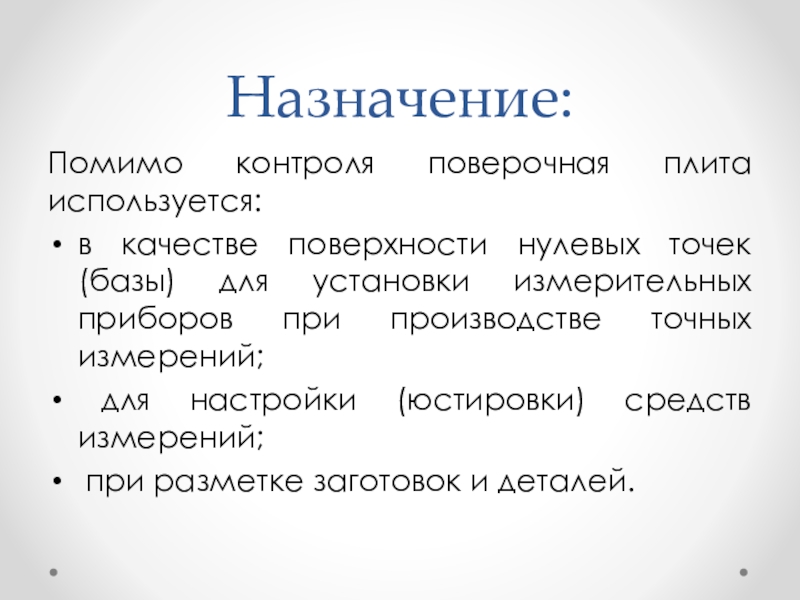

Слайд 4Назначение:
Помимо контроля поверочная плита используется:
в качестве поверхности нулевых точек (базы)
для установки измерительных приборов при производстве точных измерений;
для настройки (юстировки) средств измерений;
при разметке заготовок и деталей.
для настройки (юстировки) средств измерений;
при разметке заготовок и деталей.

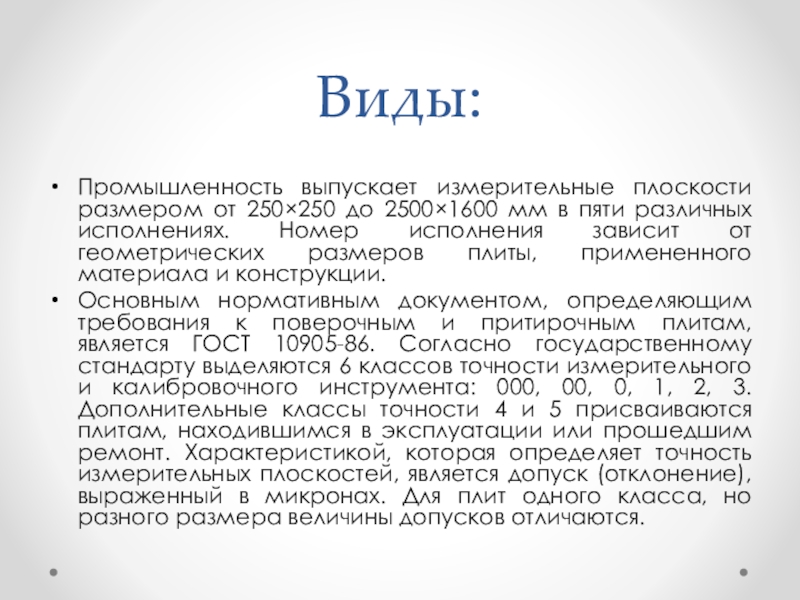

Слайд 5Виды:
Промышленность выпускает измерительные плоскости размером от 250×250 до 2500×1600 мм в
пяти различных исполнениях. Номер исполнения зависит от геометрических размеров плиты, примененного материала и конструкции.
Основным нормативным документом, определяющим требования к поверочным и притирочным плитам, является ГОСТ 10905-86. Согласно государственному стандарту выделяются 6 классов точности измерительного и калибровочного инструмента: 000, 00, 0, 1, 2, 3. Дополнительные классы точности 4 и 5 присваиваются плитам, находившимся в эксплуатации или прошедшим ремонт. Характеристикой, которая определяет точность измерительных плоскостей, является допуск (отклонение), выраженный в микронах. Для плит одного класса, но разного размера величины допусков отличаются.
Основным нормативным документом, определяющим требования к поверочным и притирочным плитам, является ГОСТ 10905-86. Согласно государственному стандарту выделяются 6 классов точности измерительного и калибровочного инструмента: 000, 00, 0, 1, 2, 3. Дополнительные классы точности 4 и 5 присваиваются плитам, находившимся в эксплуатации или прошедшим ремонт. Характеристикой, которая определяет точность измерительных плоскостей, является допуск (отклонение), выраженный в микронах. Для плит одного класса, но разного размера величины допусков отличаются.

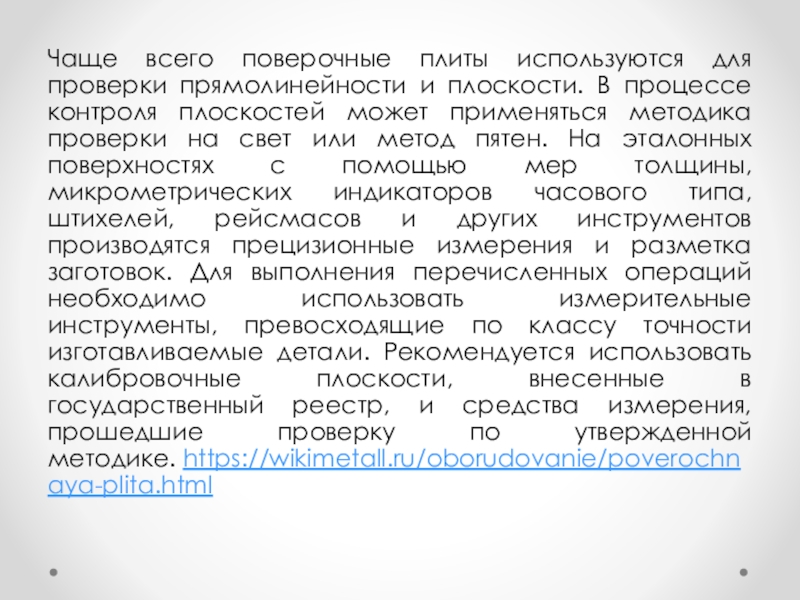

Слайд 6Чаще всего поверочные плиты используются для проверки прямолинейности и плоскости. В
процессе контроля плоскостей может применяться методика проверки на свет или метод пятен. На эталонных поверхностях с помощью мер толщины, микрометрических индикаторов часового типа, штихелей, рейсмасов и других инструментов производятся прецизионные измерения и разметка заготовок. Для выполнения перечисленных операций необходимо использовать измерительные инструменты, превосходящие по классу точности изготавливаемые детали. Рекомендуется использовать калибровочные плоскости, внесенные в государственный реестр, и средства измерения, прошедшие проверку по утвержденной методике. https://wikimetall.ru/oborudovanie/poverochnaya-plita.html
