Слайд 1Построение чертежа ночной сорочки с цельнокроеным рукавом в М 1:4


ТЕХНОЛОГИЯ

7 класс
Раздел «Конструирование и моделирование плечевых изделий»
Построение чертежа ночной сорочки с цельнокроеным рукавом в М 1:4 ТЕХНОЛОГИЯ 7 классРаздел «Конструирование и моделирование плечевых

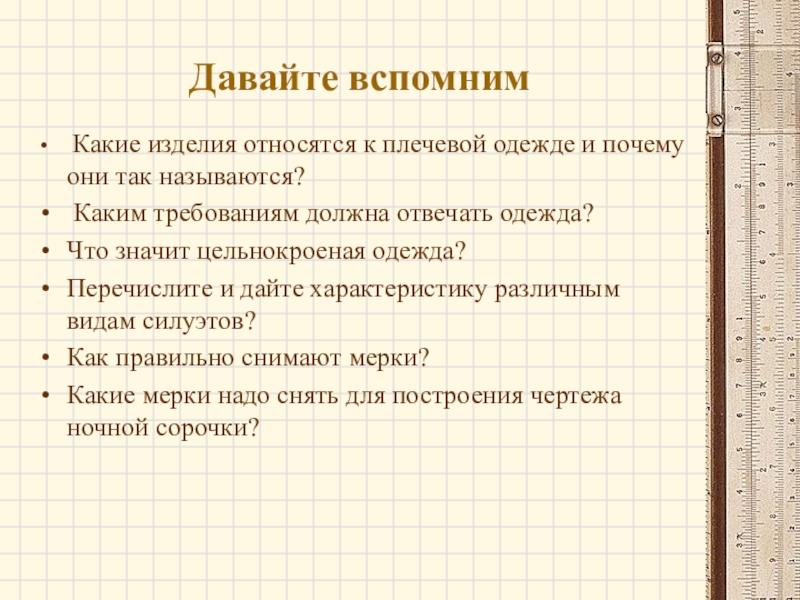

Слайд 2Давайте вспомним
Какие изделия относятся к плечевой одежде и почему они

так называются?
Каким требованиям должна отвечать одежда?
Что значит цельнокроеная одежда?
Перечислите и дайте характеристику различным видам силуэтов?
Как правильно снимают мерки?
Какие мерки надо снять для построения чертежа ночной сорочки?

Давайте вспомним Какие изделия относятся к плечевой одежде и почему они так называются? Каким требованиям должна отвечать

Слайд 3ЦЕЛЬНОКРОЕНЫЙ РУКАВ
Втачной

Реглан Цельнокроеный

Покрой рукава

ЦЕЛЬНОКРОЕНЫЙ РУКАВ      Втачной     Реглан

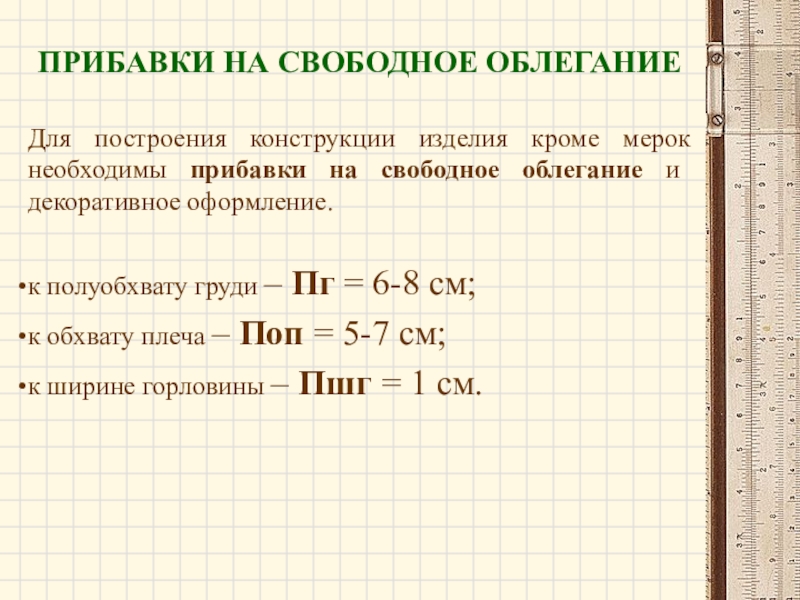

Слайд 4 ПРИБАВКИ НА СВОБОДНОЕ ОБЛЕГАНИЕ
Для построения конструкции изделия кроме мерок необходимы прибавки

на свободное облегание и декоративное оформление.

к полуобхвату груди – Пг = 6-8 см;
к обхвату плеча – Поп = 5-7 см;
к ширине горловины – Пшг = 1 см.

ПРИБАВКИ НА СВОБОДНОЕ ОБЛЕГАНИЕ  Для построения конструкции изделия кроме мерок необходимы прибавки на свободное

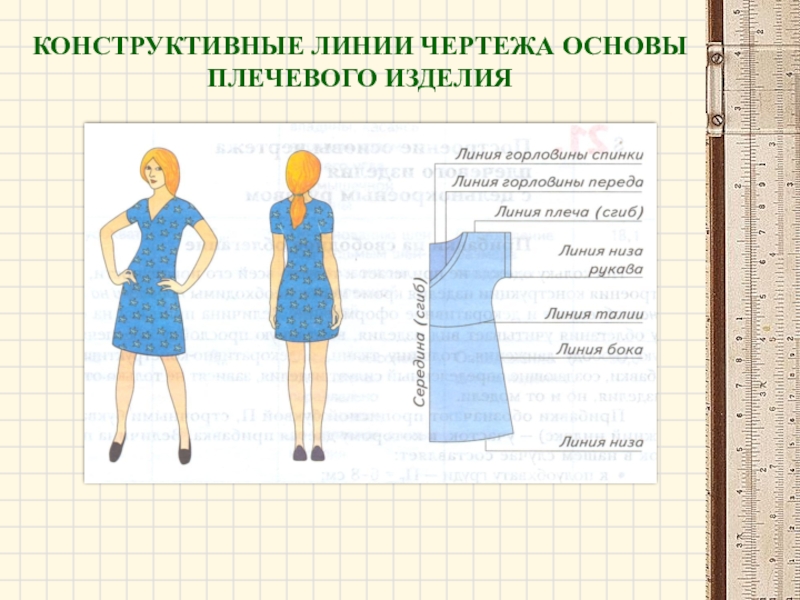

Слайд 5КОНСТРУКТИВНЫЕ ЛИНИИ ЧЕРТЕЖА ОСНОВЫ ПЛЕЧЕВОГО ИЗДЕЛИЯ

КОНСТРУКТИВНЫЕ ЛИНИИ ЧЕРТЕЖА ОСНОВЫ ПЛЕЧЕВОГО ИЗДЕЛИЯ

Слайд 6
Построение сетки
В

Необходимые мерки:
СгII = 48 см; Дтс =

38 см;
Оп = 28 см; Сш = 18 см; Ди = 80 см
Прибавки: Пг = 6…8 см
Поп = 5…7 см

2. → ВВ1 = (СгII + Пг) : 2 = 28 см;

ПОСТРОЕНИЕ ЧЕРТЕЖА НОЧНОЙ СОРОЧКИ

(▪)В, строим ┌


3. ⭣ ВН = Ди = 80 см;

В1


Н

Н1



Построение сеткиВНеобходимые мерки:СгII = 48 см;   Дтс = 38 см;Оп = 28 см;

Слайд 7Необходимые мерки:
СгII = 48 см; Дтс = 38 см;
Оп

= 28 см; Сш = 18 см; Ди = 80 см
Прибавки: Пг = 6…8 см
Поп = 5…7 см

Построение ворота


ПОСТРОЕНИЕ ЧЕРТЕЖА НОЧНОЙ СОРОЧКИ

В



В1


Н

Н1



5. →ВВ2 =( Сш : 3) + 1 = 7 см




В2

6. ↓ВВ3 = ВВ2 : 3 = 7 : 3 = 2,3 см




В3

7. Дуга В2В3




8. ↓ ВВ4 = ВВ2 + 1 = 7 + 1 = 8 см




В4

9. Дуга В2В4






Необходимые мерки:СгII = 48 см;   Дтс = 38 см;Оп = 28 см;  Сш =

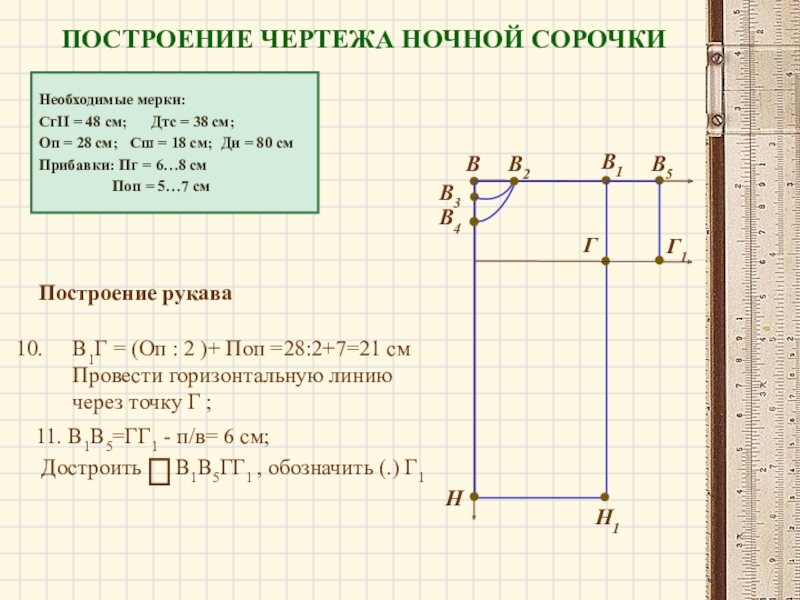

Слайд 8Необходимые мерки:
СгII = 48 см; Дтс = 38 см;
Оп

= 28 см; Сш = 18 см; Ди = 80 см
Прибавки: Пг = 6…8 см
Поп = 5…7 см

Построение рукава

В


В1


Н

Н1



В2


В3


В4




ПОСТРОЕНИЕ ЧЕРТЕЖА НОЧНОЙ СОРОЧКИ

В1Г = (Оп : 2 )+ Поп =28:2+7=21 см Провести горизонтальную линию через точку Г ;


Г


В5

Г1


Необходимые мерки:СгII = 48 см;   Дтс = 38 см;Оп = 28 см;  Сш =

Слайд 9
Необходимые мерки:
СгII = 48 см; Дтс = 38 см;
Оп

= 28 см; Сш = 18 см; Ди = 80 см
Прибавки: Пг = 6…8 см
Поп = 5…7 см

Построение линии бокового среза и низа.


В


В1


Н

Н1



В2


В3


В4





Г


В5

Г1


ПОСТРОЕНИЕ ЧЕРТЕЖА НОЧНОЙ СОРОЧКИ

13. Г1Г2 разделить пополам ⇒(.)Г3

↓ГГ2 = ГГ1 = 6 см,


Г2

Соединить (.)Г1 и (.) Г2 прямой ,


Г3

14.В (.) Г3 провести ⊥ и отложить 1,5 см

Г4


15. Дуга Г1Г4Г2


16. → Н1Н2 = п/в 10 см


Н2

17. Соединить Г2Н2

18. Н2Н3 ⇒ п/в 1,5 см


Н3

19. НН1 : 2 ⇒ (▪) Н4


Н4

20. Соединить НН4Н3

Необходимые мерки:СгII = 48 см;   Дтс = 38 см;Оп = 28 см;  Сш =

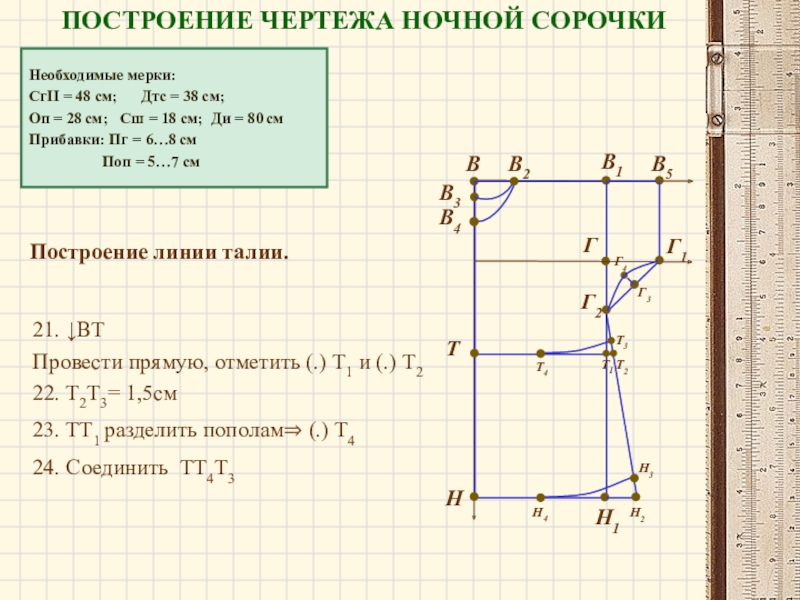

Слайд 10

Необходимые мерки:
СгII = 48 см; Дтс = 38 см;
Оп

= 28 см; Сш = 18 см; Ди = 80 см
Прибавки: Пг = 6…8 см
Поп = 5…7 см

Построение линии талии.


В


В1


Н

Н1



В2


В3


В4





Г


В5

Г1


ПОСТРОЕНИЕ ЧЕРТЕЖА НОЧНОЙ СОРОЧКИ

21. ↓ВТ


Г2


Г3

Г4




Н2


Н3


Н4


Т

Провести прямую, отметить (.) Т1 и (.) Т2



Т1

Т2

22. Т2Т3= 1,5см


Т3

23. ТТ1 разделить пополам⇒ (.) Т4


Т4

24. Соединить ТТ4Т3

Необходимые мерки:СгII = 48 см;   Дтс = 38 см;Оп = 28 см;  Сш =

Слайд 11Обвести контур чертежа ночной сорочки сплошной основной и штриховой линиями


В

В1

Н
Н1


В2

В3

В4




Г

В5
Г1


Г2

Г3
Г4



Н2

Н3

Н4

Т


Т1
Т2

Т3

Т4
ОФОРМЛЕНИЕ ЧЕРТЕЖА

НОЧНОЙ СОРОЧКИ

Подписать детали сорочки.




Перед
Спинка

Обвести контур чертежа ночной сорочки сплошной основной и штриховой линиямиВВ1НН1В2В3В4ГВ5Г1Г2Г3Г4Н2Н3Н4ТТ1Т2Т3Т4ОФОРМЛЕНИЕ ЧЕРТЕЖА НОЧНОЙ СОРОЧКИПодписать детали сорочки.ПередСпинка
