Презентация, доклад на тему Перевязка швов

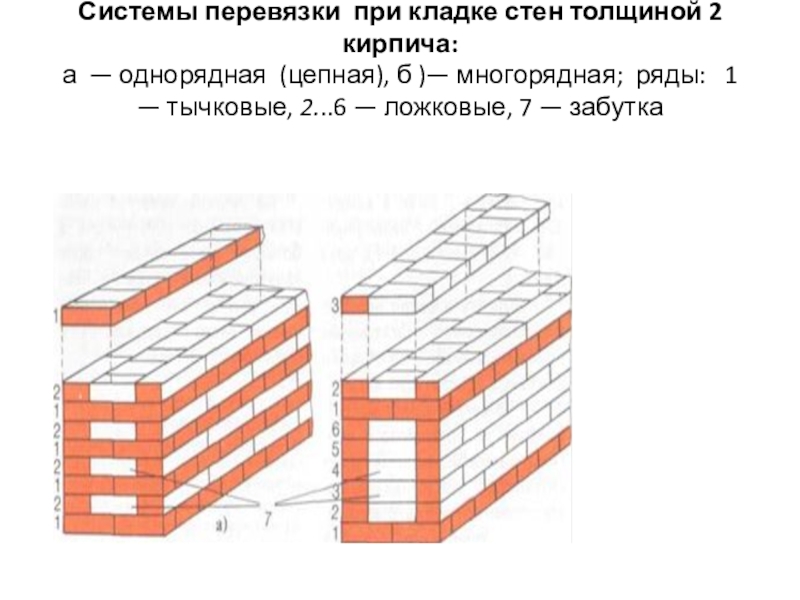

(цепная), б )— многорядная; ряды: 1 — тычковые, 2...6 — ложковые, 7 — забутка

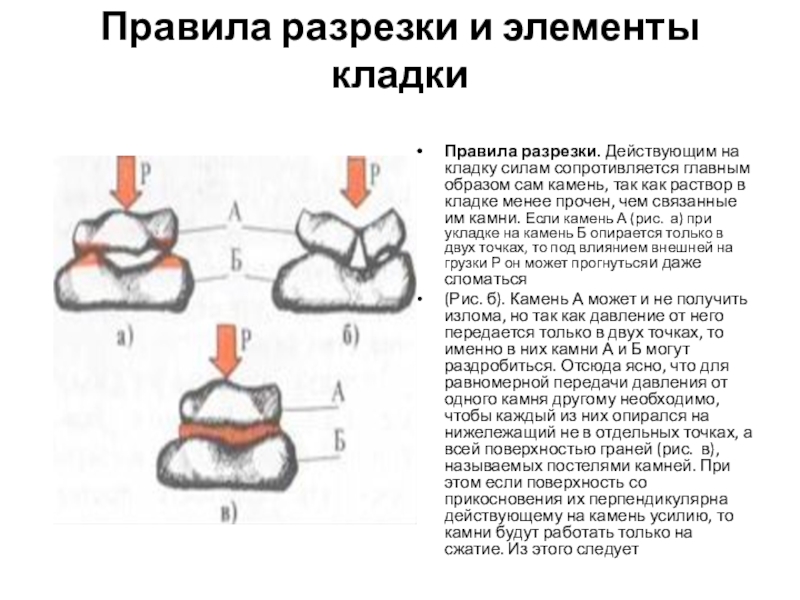

главным образом сам камень, так как раствор в кладке менее прочен, чем свя­занные им камни. Если камень А (рис. а) при укладке на камень Б опи­рается только в двух точках, то под влиянием внешней на­грузки Р он может прогнутьсяи даже сломаться
(Рис. б). Камень А может и не получить излома, но так как давление от него передается только в двух точках, то именно в них камни А и Б могут раздробиться. Отсюда ясно, что для равно­мерной передачи давления от одного камня другому необхо­димо, чтобы каждый из них опирался на нижележащий не в отдельных точках, а всей по­верхностью граней (рис. в), называемых постелями камней. При этом если поверхность со­прикосновения их перпендику­лярна действующему на ка­мень усилию, то камни будут работать только на сжатие. Из этого следует

на кладку, а камни в кладке должны рас­полагаться рядами (слоями).
В каждом ряду кладки кам­ни укладывают так, чтобы не произошел их сдвиг. Если боко­вые поверхности камней име­ют наклон к горизонту, то такие камни в кладке пред­ставляют собой клинья. Клино­образные камни 3 будут стре­миться раздвинуть камни 2 и 4. Во избежание этого необхо­димо, чтобы плоскости, разграничивающие одни камни от других, были перпендикулярны постелям. В то же время, если две боковые плоскости, разгра­ничивающие камни, не будут перпендикулярны наружным поверхностям стен, а две дру­гие боковые плоскости не будут перпендикулярны первым, то камни 1, например, имеющие острые углы у наружной по­верхности, могут выпасть из ряда и нарушить целостность кладки. Отсюда следует

наружной поверхности кладки (продольными швами), и пло­скостями, перпендикулярными наружной поверхности (попе­речными швами).

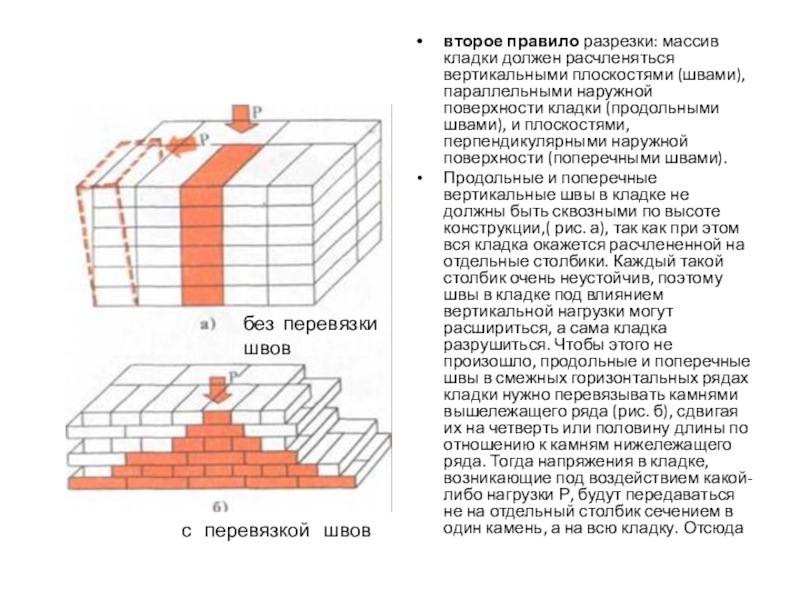

Продольные и поперечные вертикальные швы в кладке не должны быть сквозными по вы­соте конструкции,( рис. а), так как при этом вся кладка окажется расчле­ненной на отдельные столбики. Каждый такой столбик очень не­устойчив, поэтому швы в клад­ке под влиянием вертикальной нагрузки могут расшириться, а сама кладка разрушиться. Чтобы этого не произошло, продольные и поперечные швы в смежных горизонтальных ря­дах кладки нужно перевязывать камнями вышележащего ряда (рис. б), сдвигая их на чет­верть или половину длины по отношению к камням нижеле­жащего ряда. Тогда напряже­ния в кладке, возникающие под воздействием какой-либо на­грузки Р, будут передаваться не на отдельный столбик сече­нием в один камень, а на всю кладку. Отсюда

с перевязкой швов

без перевязки швов

постель, 3 — ложок, 4 — наружная верста, 5 — внутренняя верста, 6 — забутка, 7 — второй ряд, 8 — первый ряд, 9 — горизонтальный шов (постель), 10 — вертикальный продольный шов, 11 — вертикальный поперечный шов, 12 — фа­сад, 13 — тычковый ряд, 14 — ложковый ряд

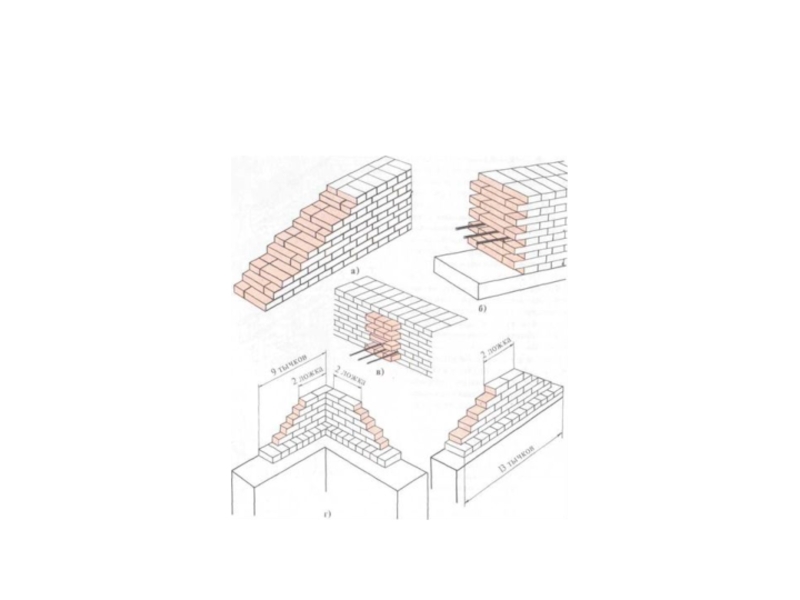

третье правило разрезки: плоскости вертикальной раз­резки каждого ряда кладки должны быть сдвинуты отно­сительно плоскости смежных с ним рядов, т. е. под каждым вертикальным швом данного ряда кладки нужно распола­гать не швы, а камни.
Ширину кладки стен, назы­ваемую обычно толщиной, де­лают кратной в '/2 кирпича или камня: в 1 кирпич — 25 см, в 1,5кирпича —38 см, 2кир. — 51 см, в 2,5 кирпича — 64 см и т. д. Толщи­на стен (см) назначается с уче­том толщины вертикальных швов в кладке. Перегородки в зданиях имеют толщину 1/2 или '/4 кирпича, т. е. 12 или 6,5 см.
