Презентация, доклад на тему Пайка, лужение металла

склеивание

Выполнил: преподаватель
технологии
Бембеев И.В.

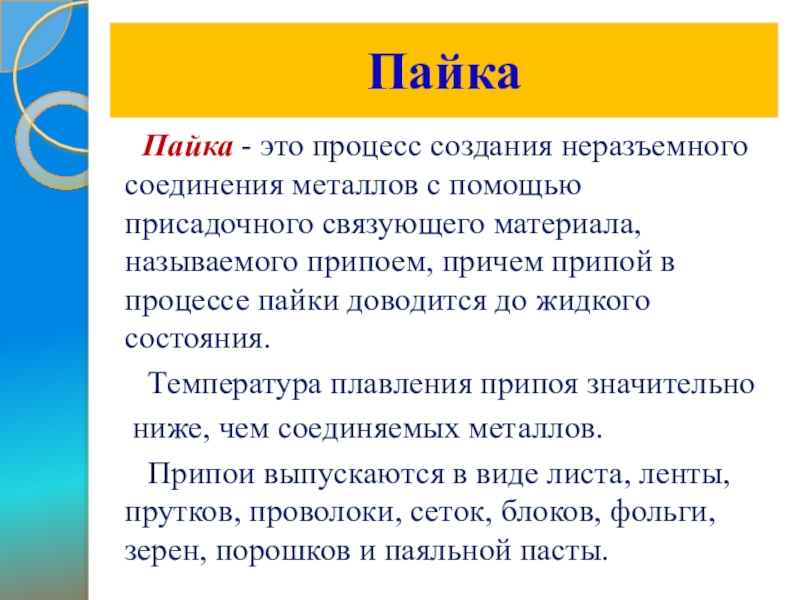

с помощью присадочного связующего материала, называемого припоем, причем припой в процессе пайки доводится до жидкого состояния.
Температура плавления припоя значительно
ниже, чем соединяемых металлов.
Припои выпускаются в виде листа, ленты, прутков, проволоки, сеток, блоков, фольги, зерен, порошков и паяльной пасты.

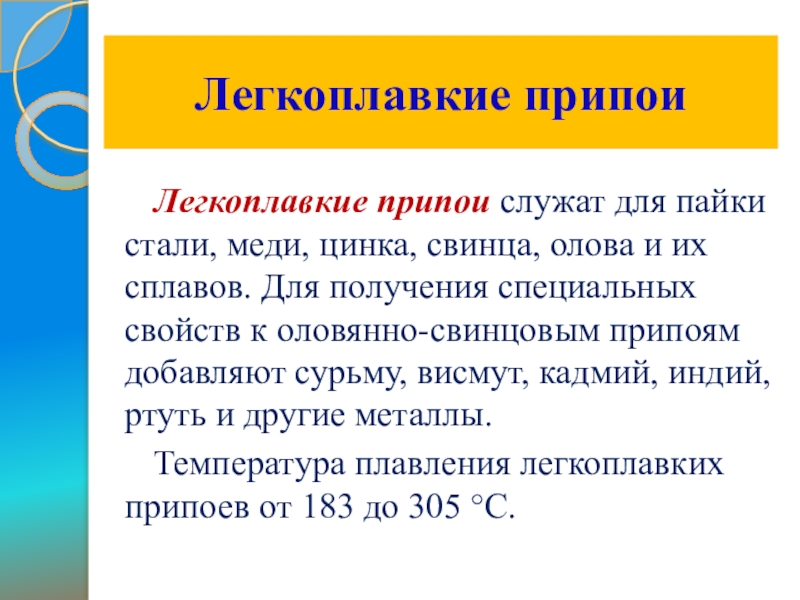

цинка, свинца, олова и их сплавов. Для получения специальных свойств к оловянно-свинцовым припоям добавляют сурьму, висмут, кадмий, индий, ртуть и другие металлы.
Температура плавления легкоплавких припоев от 183 до 305 °C.

сплавы, из них широко применяют медно-цинковые и серебряные.
Добавка в небольших количествах бора повышает твёрдость и прочность припоя, но повышает хрупкость паяных швов.
Температура плавления тугоплавких припоев составляет от 600 до 1450 °C.

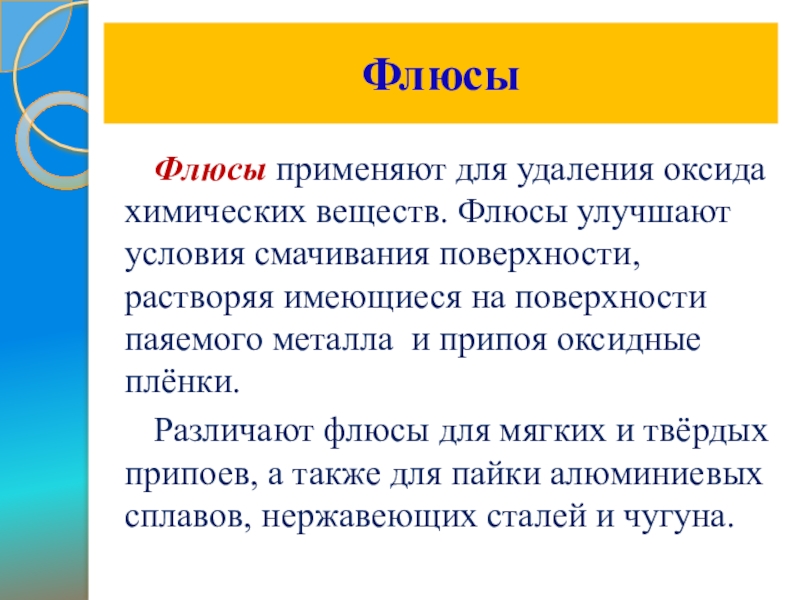

улучшают условия смачивания поверхности, растворяя имеющиеся на поверхности паяемого металла и припоя оксидные плёнки.
Различают флюсы для мягких и твёрдых припоев, а также для пайки алюминиевых сплавов, нержавеющих сталей и чугуна.

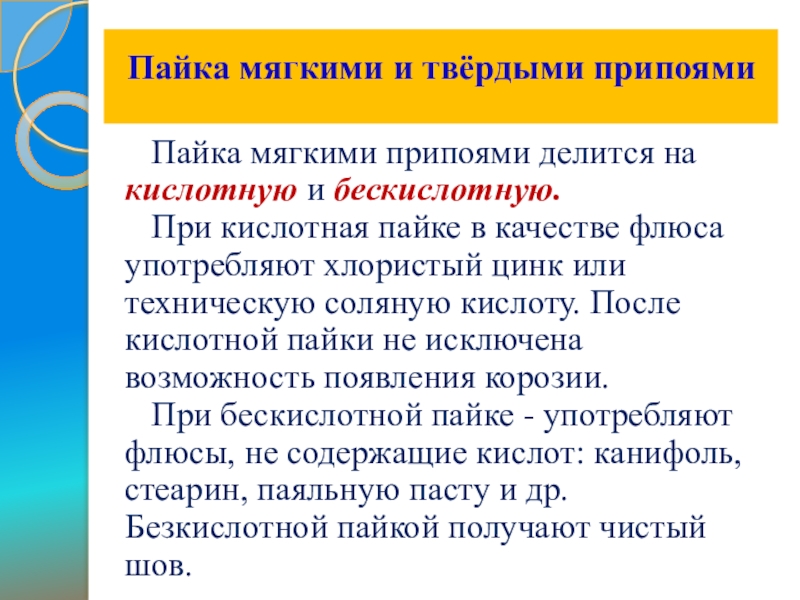

на кислотную и бескислотную.
При кислотная пайке в качестве флюса употребляют хлористый цинк или техническую соляную кислоту. После кислотной пайки не исключена возможность появления корозии.
При бескислотной пайке - употребляют флюсы, не содержащие кислот: канифоль, стеарин, паяльную пасту и др.
Безкислотной пайкой получают чистый шов.

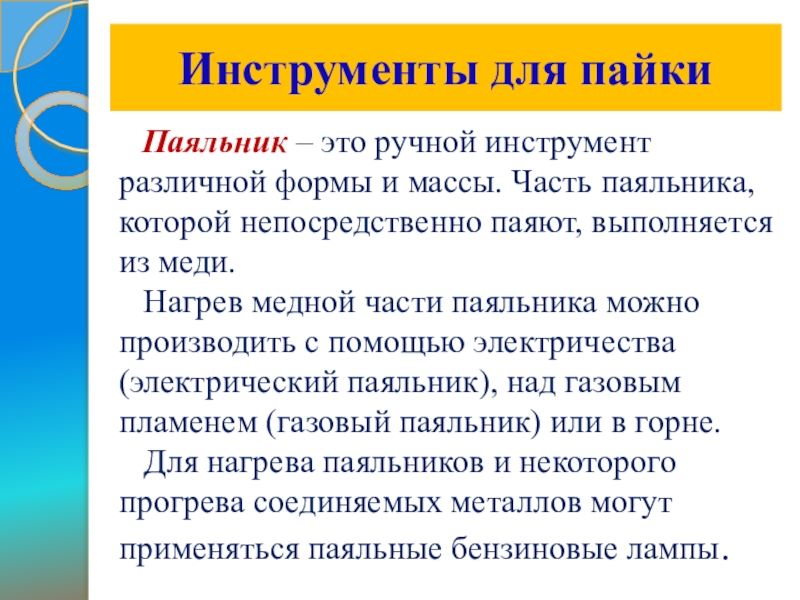

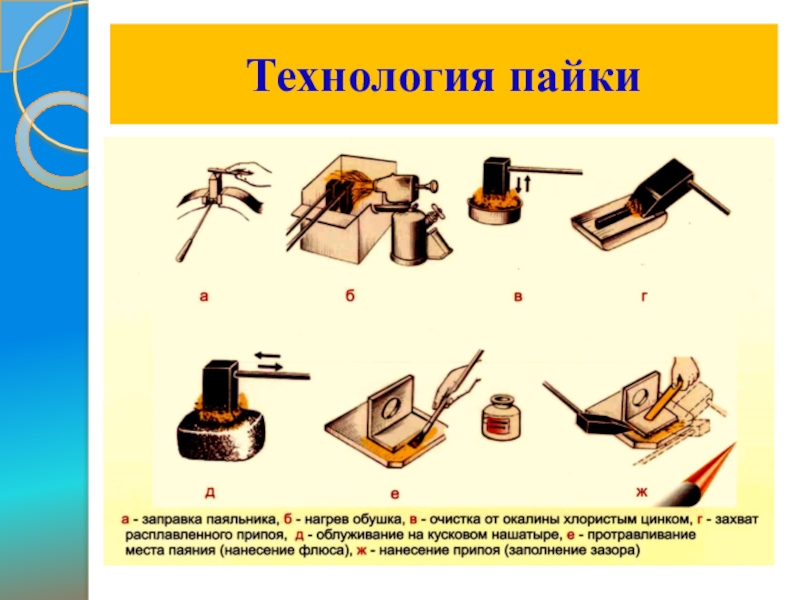

формы и массы. Часть паяльника, которой непосредственно паяют, выполняется из меди.

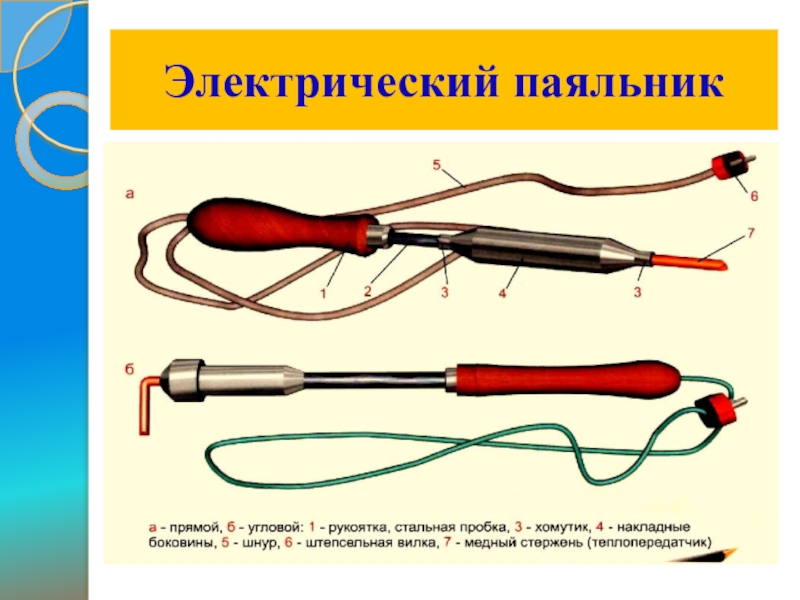

Нагрев медной части паяльника можно производить с помощью электричества (электрический паяльник), над газовым пламенем (газовый паяльник) или в горне.
Для нагрева паяльников и некоторого прогрева соединяемых металлов могут применяться паяльные бензиновые лампы.

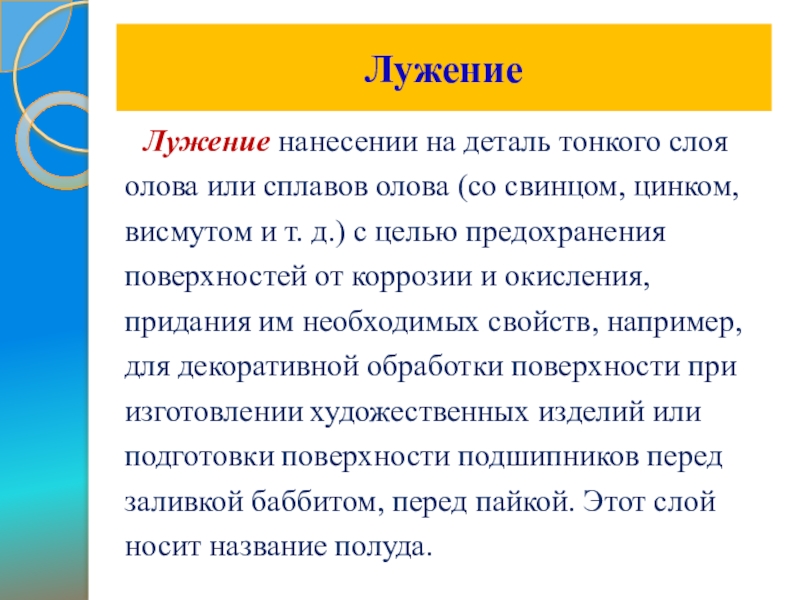

олова или сплавов олова (со свинцом, цинком, висмутом и т. д.) с целью предохранения поверхностей от коррозии и окисления, придания им необходимых свойств, например, для декоративной обработки поверхности при изготовлении художественных изделий или подготовки поверхности подшипников перед заливкой баббитом, перед пайкой. Этот слой носит название полуда.

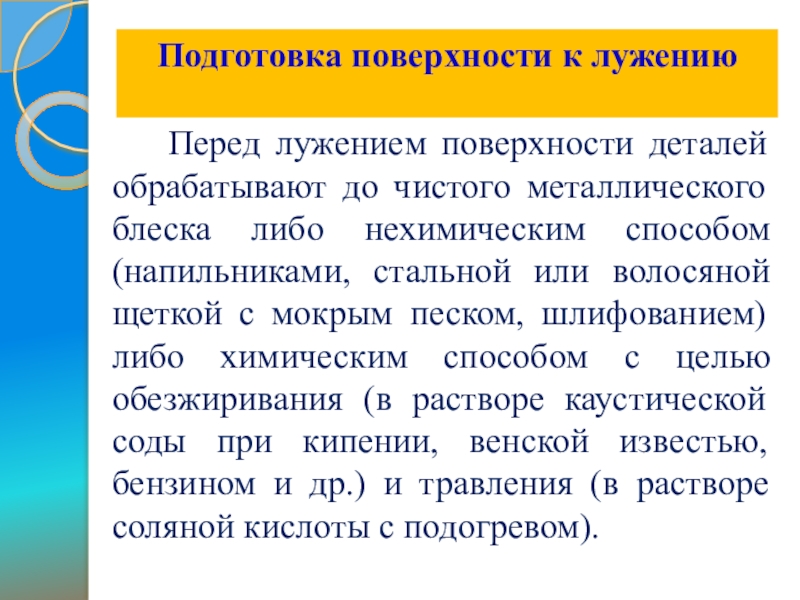

до чистого металлического блеска либо нехимическим способом (напильниками, стальной или волосяной щеткой с мокрым песком, шлифованием) либо химическим способом с целью обезжиривания (в растворе каустической соды при кипении, венской известью, бензином и др.) и травления (в растворе соляной кислоты с подогревом).

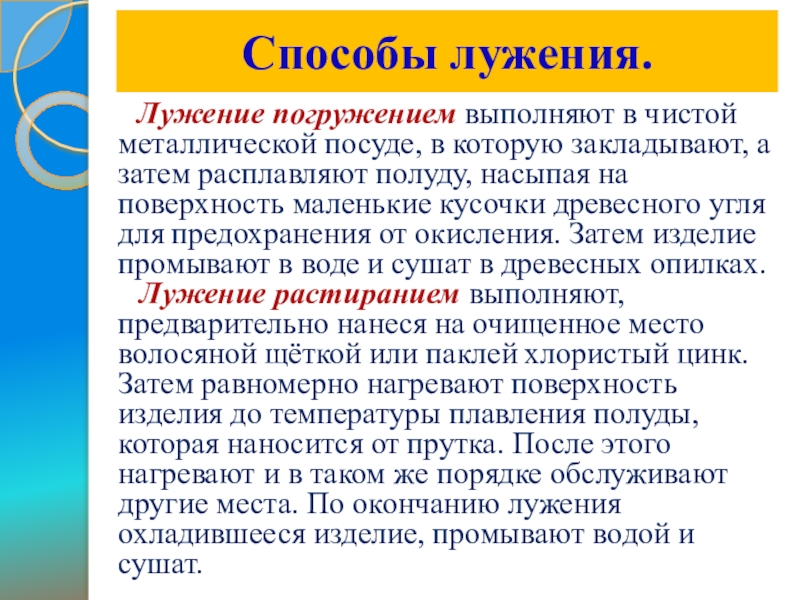

посуде, в которую закладывают, а затем расплавляют полуду, насыпая на поверхность маленькие кусочки древесного угля для предохранения от окисления. Затем изделие промывают в воде и сушат в древесных опилках.
Лужение растиранием выполняют, предварительно нанеся на очищенное место волосяной щёткой или паклей хлористый цинк. Затем равномерно нагревают поверхность изделия до температуры плавления полуды, которая наносится от прутка. После этого нагревают и в таком же порядке обслуживают другие места. По окончанию лужения охладившееся изделие, промывают водой и сушат.

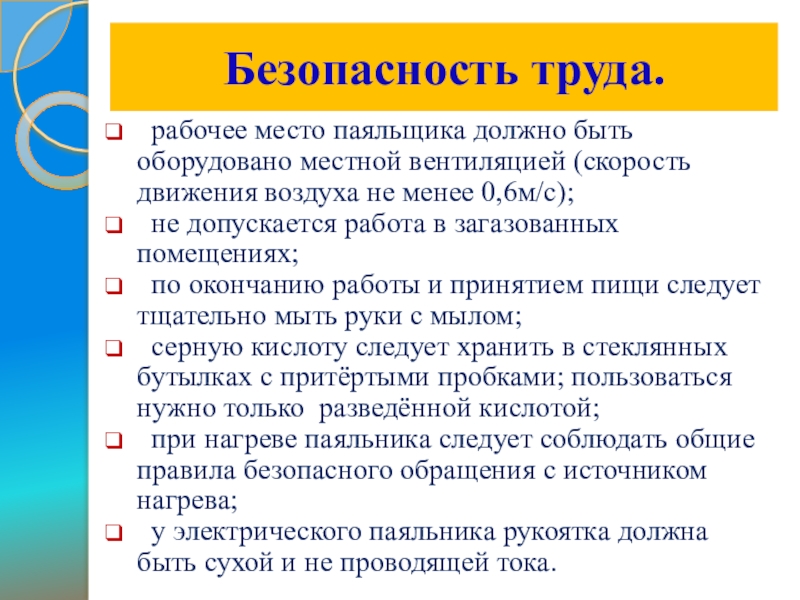

движения воздуха не менее 0,6м/с);
не допускается работа в загазованных помещениях;
по окончанию работы и принятием пищи следует тщательно мыть руки с мылом;
серную кислоту следует хранить в стеклянных бутылках с притёртыми пробками; пользоваться нужно только разведённой кислотой;
при нагреве паяльника следует соблюдать общие правила безопасного обращения с источником нагрева;
у электрического паяльника рукоятка должна быть сухой и не проводящей тока.

путем обмазки соединяемых поверхностей изделия веществом (или смесью веществ), называемым клеем, их соединения и выдерживания под некоторой нагрузкой до затвердения клея. В ряде случаев применяется подогрев склеенных деталей.
Клей представляет собой вязкое вещество, обладающее склеивающей способностью. Клей состоит из наполнителя, отвердителя, растворителя связующего компонента, пластификатора.

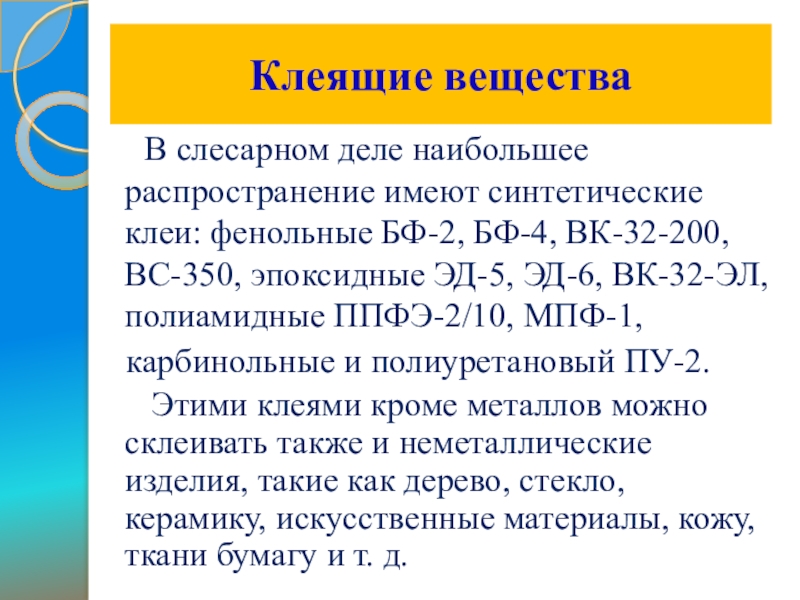

клеи: фенольные БФ-2, БФ-4, ВК-32-200, ВС-350, эпоксидные ЭД-5, ЭД-6, ВК-32-ЭЛ, полиамидные ППФЭ-2/10, МПФ-1,
карбинольные и полиуретановый ПУ-2.
Этими клеями кроме металлов можно склеивать также и неметаллические изделия, такие как дерево, стекло, керамику, искусственные материалы, кожу, ткани бумагу и т. д.

клеев, процесс состоит из следующих этапов:
взаимная подготовка, очистка от пыли и
жира,
придание необходимой шероховатости;
нанесения клея кистью, шпателем,
пульверизатором;
затвердевание клея и контроль качества
клеевых соединений.
Из цветных металлов хуже всего склеивается медь, немного лучше – латунь и бронза.

склеиваемых поверхностей;
неравномерное нанесения слоя на склеиваемые
поверхности;
затвердевание нанесённого на поверхности
клея до их соединения;
недостаточное давление на соединяемые части
склеиваемых деталей;
неправильный температурный режим и
недостаточное время сушки клеевого
соединения.
