Презентация, доклад на тему Клепка металла

преподаватель
технологии
Бембеев И.В.

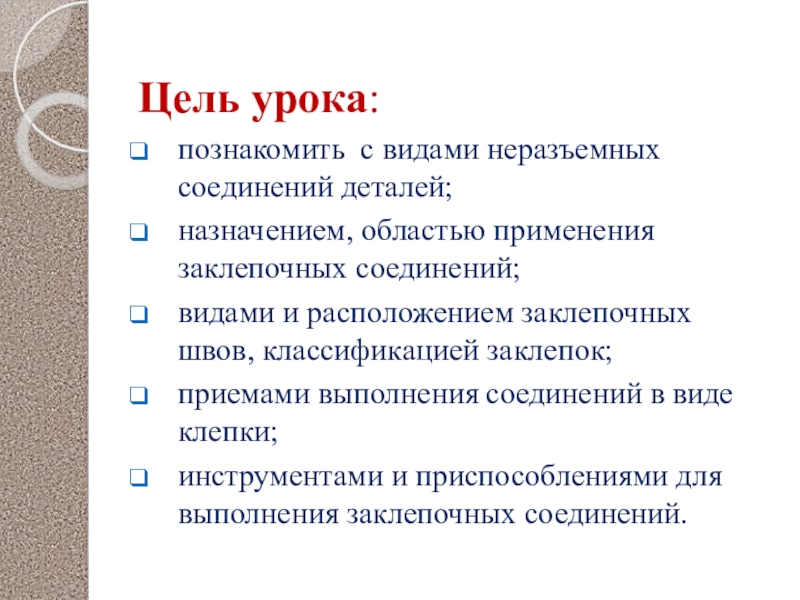

применения заклепочных соединений;
видами и расположением заклепочных швов, классификацией заклепок;
приемами выполнения соединений в виде клепки;
инструментами и приспособлениями для выполнения заклепочных соединений.

заклепок называется клепкой, а само соединение - заклепочным швом. Используется там, где сваривать детали неудобно или соединяются
не свариваемые материалы. Обеспечивает высокую стойкость в условиях ударных и вибрационных нагрузок. Заклепка представляет собой цилиндрический стержень из пластичного металла, на одном конце которого выполнена головка, называемая закладной.

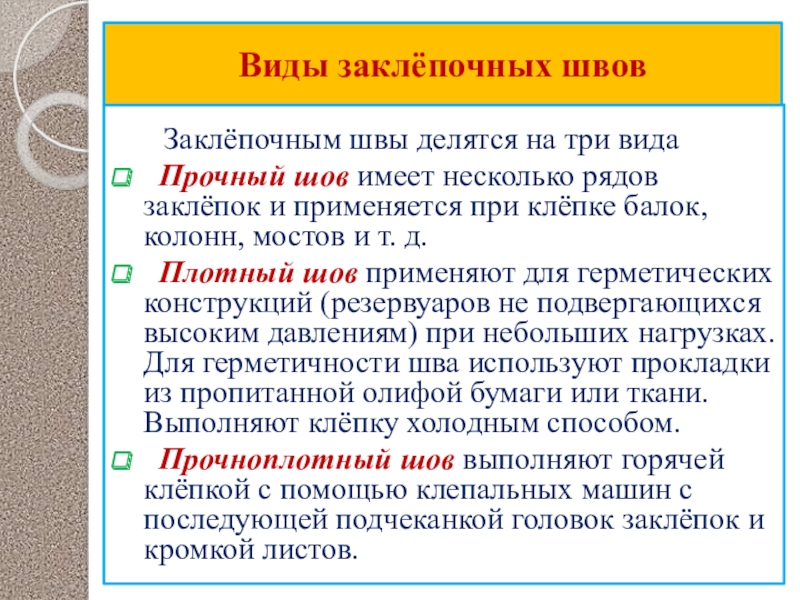

швы делятся на три вида
Прочный шов имеет несколько рядов заклёпок и применяется при клёпке балок, колонн, мостов и т. д.
Плотный шов применяют для герметических конструкций (резервуаров не подвергающихся высоким давлениям) при небольших нагрузках. Для герметичности шва используют прокладки из пропитанной олифой бумаги или ткани. Выполняют клёпку холодным способом.
Прочноплотный шов выполняют горячей клёпкой с помощью клепальных машин с последующей подчеканкой головок заклёпок и кромкой листов.

двухрядные и многорядные, а в зависимости от расположения заклёпок – на параллельные и шахматные

условно разделить на две группы – холодной и горячей клепки.
Заклепки холодного типа  делаются из более мягких и пластичных металлов, которые сравнительно легко деформируются, принимая требуемую форму.
Заклепка горячего типа сделана из твердой стали, поэтому в результате создаваемого давления практически не меняет своей формы без предварительного разогрева. Таким крепежи используются в кораблестроении и станкостроении.
По конструкционным особенностям:
Обыкновенные;
Вытяжные с хвостиком;
Резьбовые.

легко узнать, поскольку они имеют форму гриба. Их металлический стержень украшен широкой шляпкой. Такие заклепки считаются одними из самых прочных, но сложных в монтаже. Данный тип крепежа может применяться только в том случае, если требуется соединение двух элементов с возможностью установки клепки сквозь них. То есть с одного конца соединения должен оставаться грибок, а с другой выходить хотя бы на несколько миллиметров.

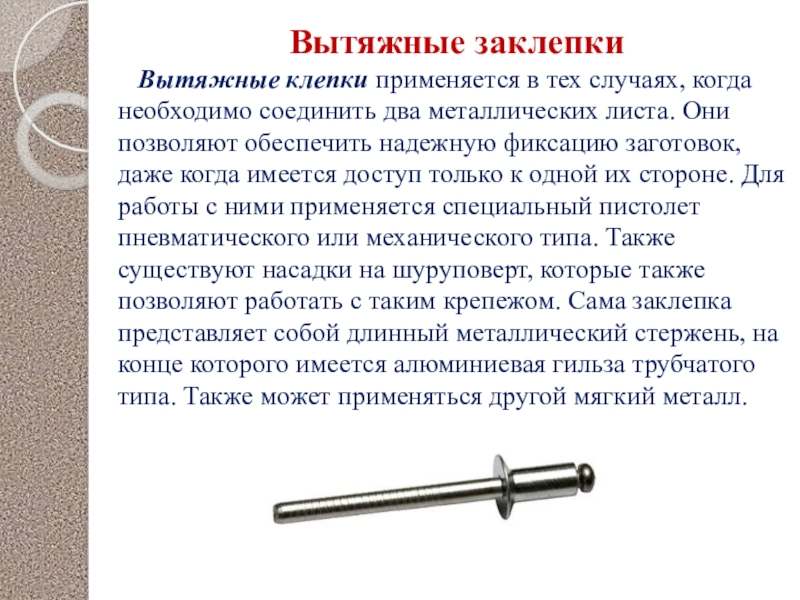

когда необходимо соединить два металлических листа. Они позволяют обеспечить надежную фиксацию заготовок, даже когда имеется доступ только к одной их стороне. Для работы с ними применяется специальный пистолет пневматического или механического типа. Также существуют насадки на шуруповерт, которые также позволяют работать с таким крепежом. Сама заклепка представляет собой длинный металлический стержень, на конце которого имеется алюминиевая гильза трубчатого типа. Также может применяться другой мягкий металл.

крепеж представляет собой полую гильзу, внутри которой нарезана резьба. Гильза непосредственно вставляется в подготовленное отверстие соединяемых деталей, после чего внутрь закручивается стержень. После этого он вырывается в сторону опорной поверхности, с которой закручен. При этом гильза начинает сминаться, как в случае с вытяжной. Как только требуемое качество соединения достигнуто, стержень просто выворачивается.

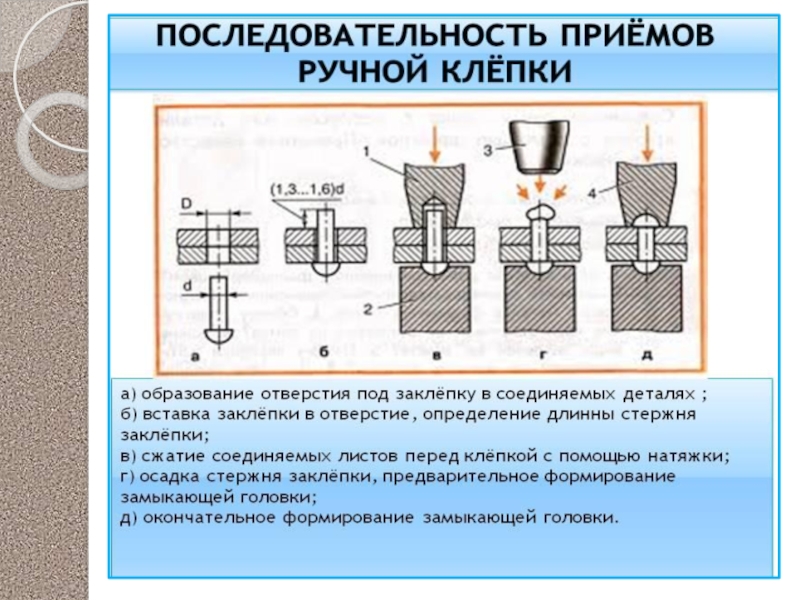

служит для сжатия соединяемых листов
перед клепкой. Поддержка - служит опорой для закладной головки
заклепки. Обжимка - служит для формирования замыкающей
головки, придания ей правильной формы.

Натяжка

Поддержка

Обжимка
