По изображениям на предмете чертежа судят о его величине и величине его отдельных частей.Основанием для этого служат размерные числа,независимо от того,в каком масштабе и с какой точностью выполнены изображения .Правила нанесения размеров на чертежах установлены ГОСТ

Слайд 1Инженерная графика
Основные правила нанесения размеров на чертежах.

Инженерная графикаОсновные правила нанесения размеров на чертежах.

Слайд 2По изображениям на предмете чертежа судят о его величине и величине

его отдельных частей.Основанием для этого служат размерные числа,независимо от того,в каком масштабе и с какой точностью выполнены изображения .Правила нанесения размеров на чертежах установлены ГОСТ 2.307-68
По изображениям на предмете чертежа судят о его величине и величине его отдельных частей.Основанием для этого служат

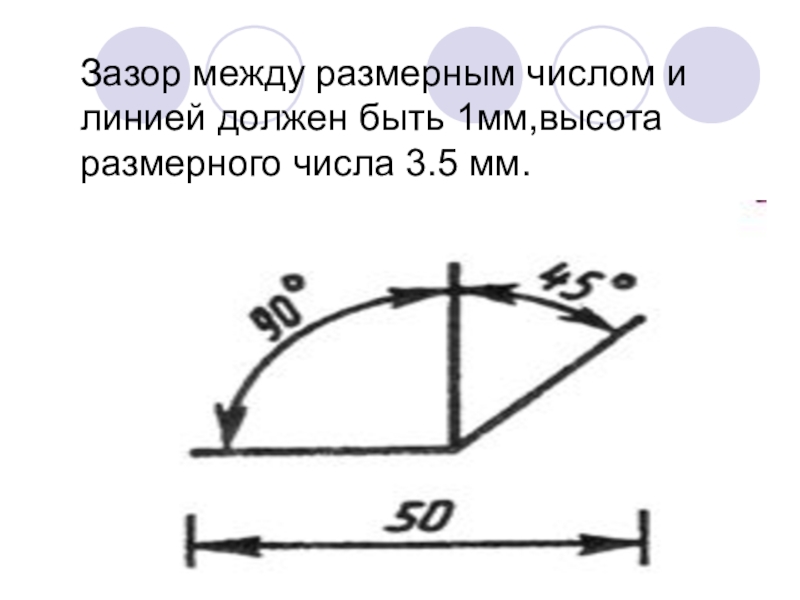

Слайд 3Зазор между размерным числом и линией должен быть 1мм,высота размерного числа

3.5 мм.
Зазор между размерным числом и линией должен быть 1мм,высота размерного числа 3.5 мм.

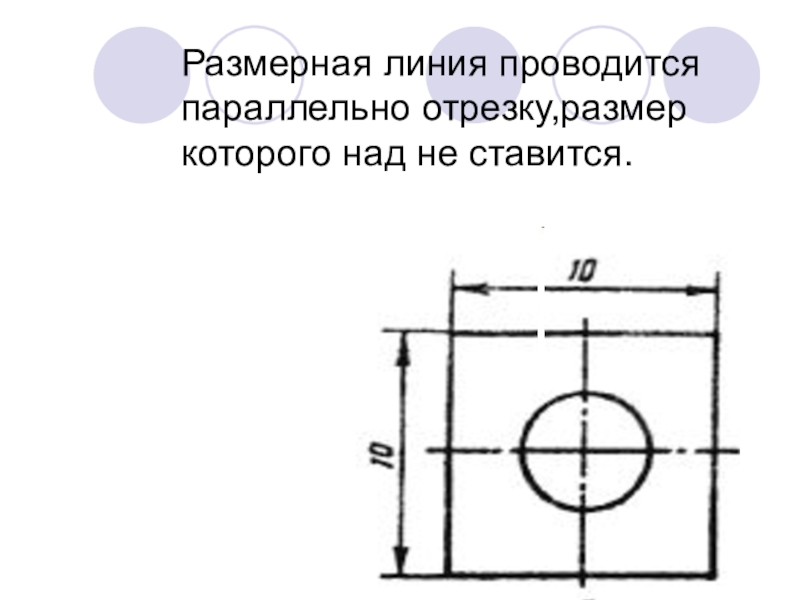

Слайд 4Размерная линия проводится параллельно отрезку,размер которого над не ставится.

Размерная линия проводится параллельно отрезку,размер которого над не ставится.

Слайд 5В отдельных случаях размерная линия может проводится не перпендикулярно выносной линии.

В отдельных случаях размерная линия может проводится не перпендикулярно выносной линии.

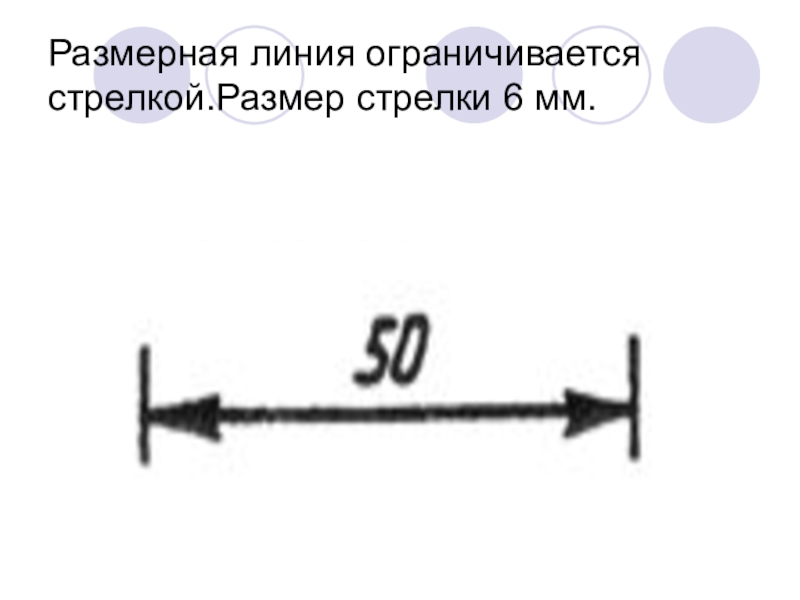

Слайд 6Размерная линия ограничивается стрелкой.Размер стрелки 6 мм.

Размерная линия ограничивается стрелкой.Размер стрелки 6 мм.

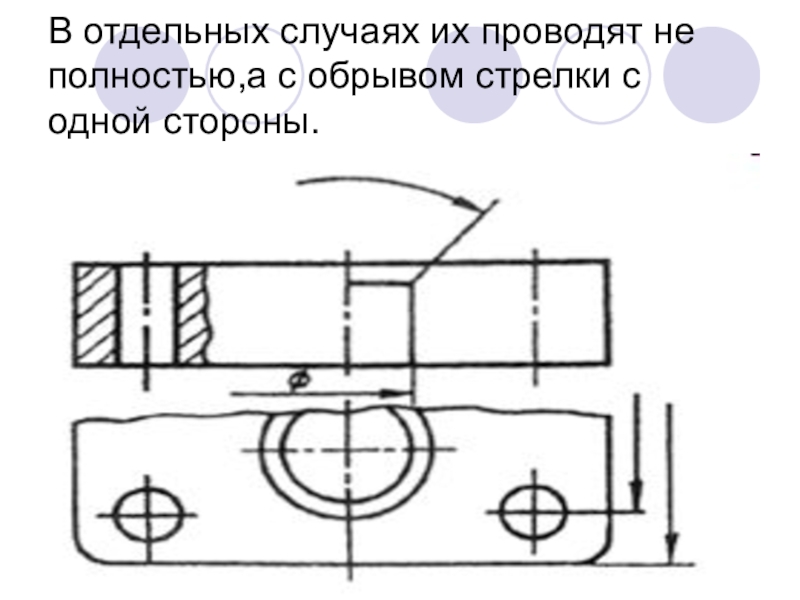

Слайд 7В отдельных случаях их проводят не полностью,а с обрывом стрелки с

одной стороны.
В отдельных случаях их проводят не полностью,а с обрывом стрелки с одной стороны.

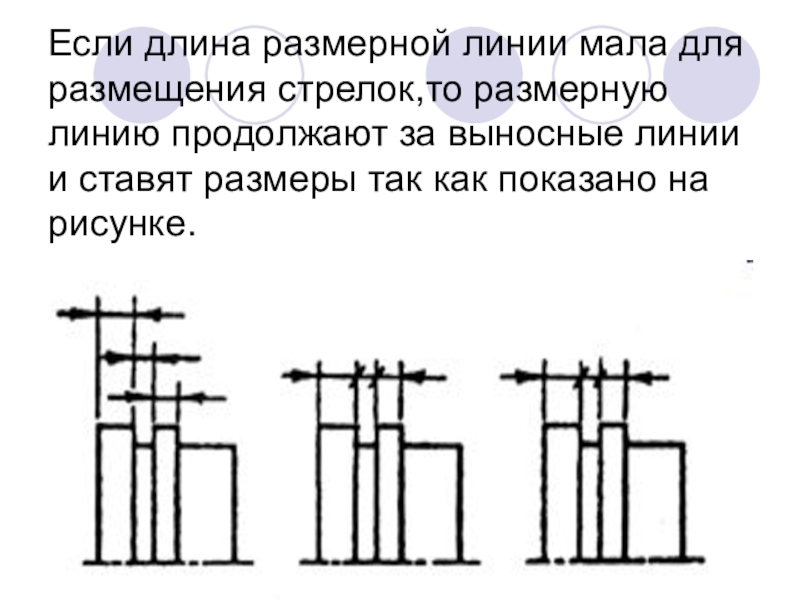

Слайд 8Если длина размерной линии мала для размещения стрелок,то размерную линию продолжают

за выносные линии и ставят размеры так как показано на рисунке.
Если длина размерной линии мала для размещения стрелок,то размерную линию продолжают за выносные линии и ставят размеры

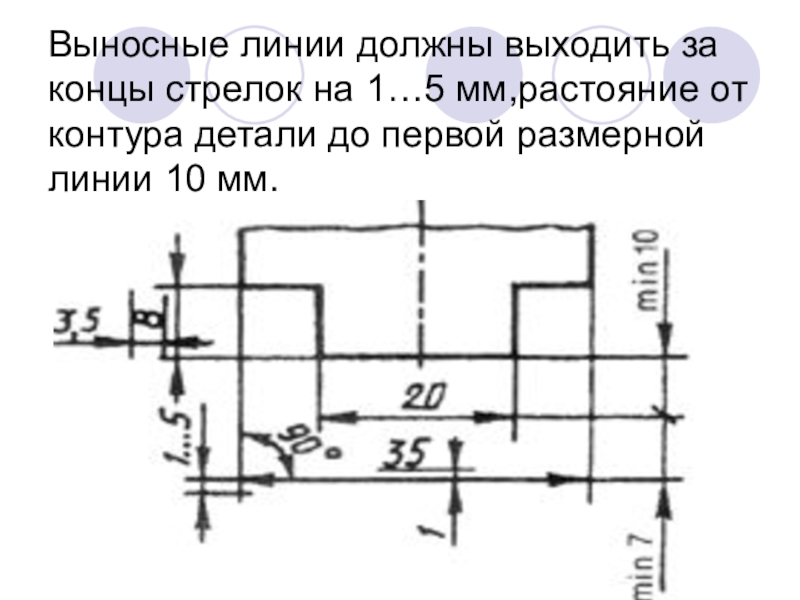

Слайд 9Выносные линии должны выходить за концы стрелок на 1…5 мм,растояние от

контура детали до первой размерной линии 10 мм.
Выносные линии должны выходить за концы стрелок на 1…5 мм,растояние от контура детали до первой размерной линии

Слайд 10Угловые размеры на чертежах проставляются в градусах,минутах и секундах с указанием

единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине.
Угловые размеры на чертежах проставляются в градусах,минутах и секундах с указанием единиц измерения. Размер угла наносят над

Слайд 11При различных наклонах размерных линий размерные числа располагают так как показано

на рисунке.
При различных наклонах размерных линий размерные числа располагают так как показано на рисунке.

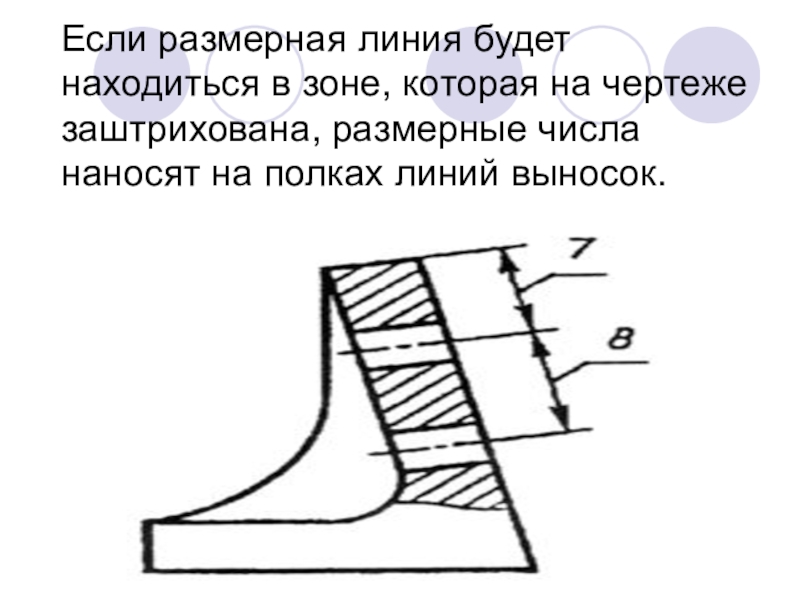

Слайд 12Если размерная линия будет находиться в зоне, которая на чертеже заштрихована,

размерные числа наносят на полках линий выносок.
Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий

Слайд 13Если для написания размерного числа мало места над размерной линией, размерное

число наносят по одному из вариантов ,на рисунке.
Если для написания размерного числа мало места над размерной линией, размерное число наносят по одному из вариантов

Слайд 14С целью упрощения ряда изображений создания удобств для чтения чертежей, стандарт

предусматривает условные обозначения, в виде букв латинского алфавита и графических знаков. На чертежах применяются знаки и буквы для обозначения диаметра и радиуса,длины дуги и квадрата,уклона и конусности,сферы,толщины и длины детали.


С целью упрощения ряда изображений создания удобств для чтения чертежей, стандарт предусматривает условные обозначения, в виде букв

Слайд 15Перед размерным числом диаметра ставится знак,показаный на рисунке.

Перед размерным числом диаметра ставится знак,показаный на рисунке.

Слайд 16Для окружности малого диаметра размерные линии и стрелки и сам размер

наносят по одному из вариантов на рисунке.
Для окружности малого диаметра размерные линии и стрелки и сам размер наносят по одному из вариантов на

Слайд 17Перед размерным числом радиуса всегда ставится знак в виде буквы R.

Перед размерным числом радиуса всегда ставится знак в виде буквы R.

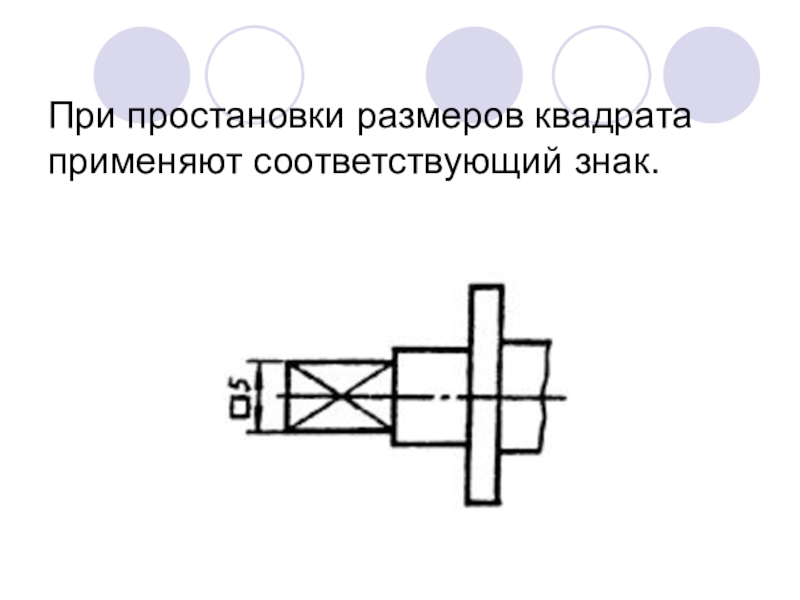

Слайд 18При простановки размеров квадрата применяют соответствующий знак.

При простановки размеров квадрата применяют соответствующий знак.

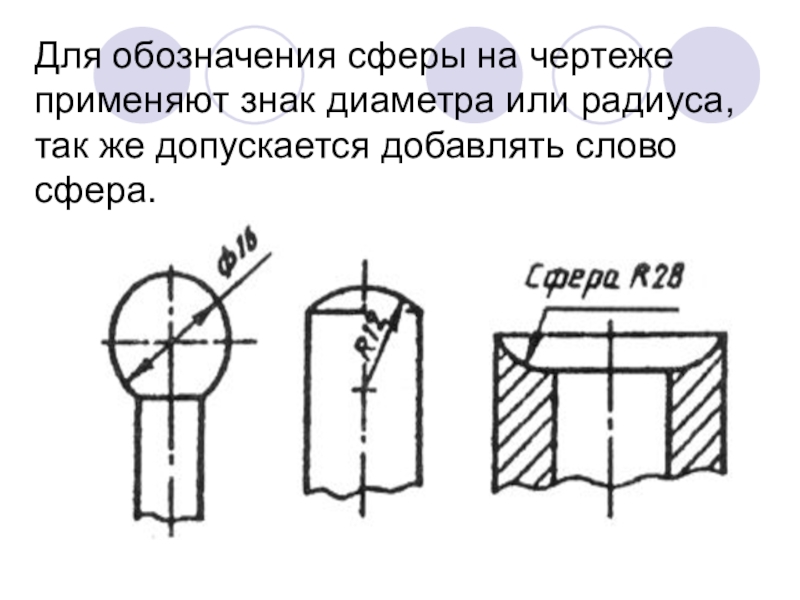

Слайд 19Для обозначения сферы на чертеже применяют знак диаметра или радиуса, так

же допускается добавлять слово сфера.
Для обозначения сферы на чертеже применяют знак диаметра или радиуса, так же допускается добавлять слово сфера.

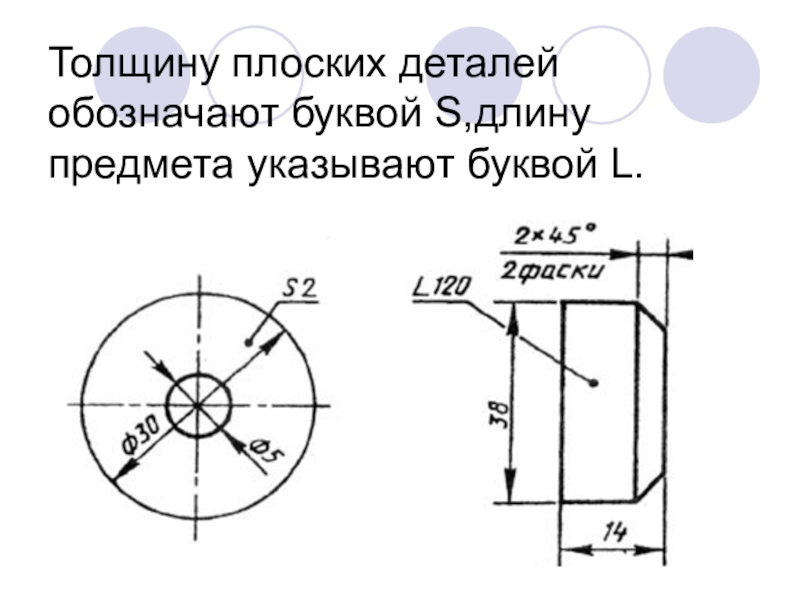

Слайд 20Толщину плоских деталей обозначают буквой S,длину предмета указывают буквой L.

Толщину плоских деталей обозначают буквой S,длину предмета указывают буквой L.

Слайд 21Фаски на чертежах наносят двумя линейными размерами или одним линейным и

одним угловым.
Фаски на чертежах наносят двумя линейными размерами или одним линейным и одним угловым.

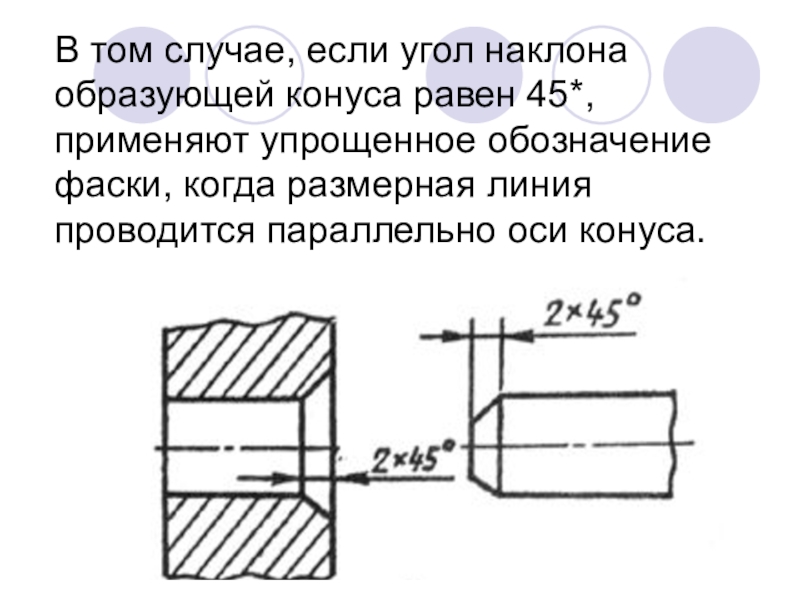

Слайд 22В том случае, если угол наклона образующей конуса равен 45*,применяют упрощенное

обозначение фаски, когда размерная линия проводится параллельно оси конуса.
В том случае, если угол наклона образующей конуса равен 45*,применяют упрощенное обозначение фаски, когда размерная линия проводится

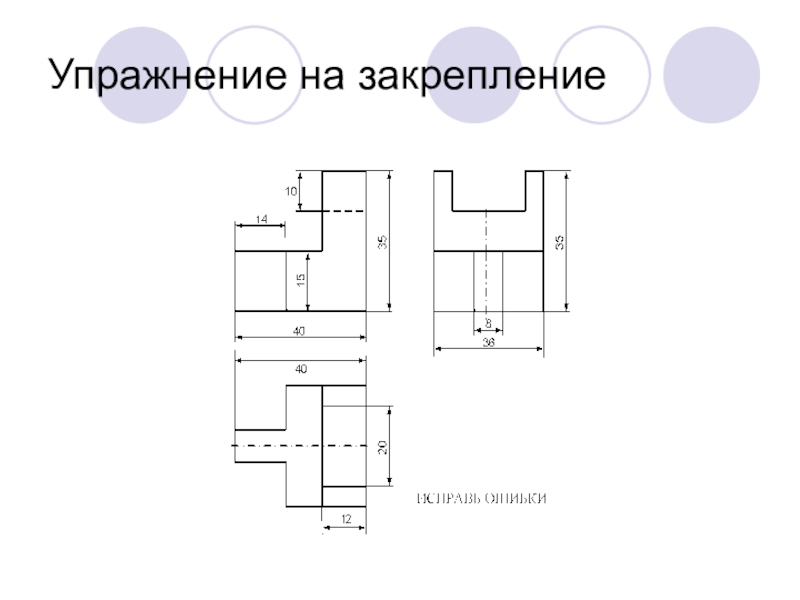

Слайд 23Упражнение на закрепление

Упражнение на закрепление
