Презентация, доклад на тему Графическая документация для 6-7х классов средней школы.
Содержание
- 1. Графическая документация для 6-7х классов средней школы.
- 2. Прежде чем изготовить деталь…Нужно оформить графическую документацию. К ней относится:Технический рисунок;Эскиз;Чертёж;
- 3. Технический рисунокЭто объемное изображение предмета, выполненное от руки с указанием размеров и материала;

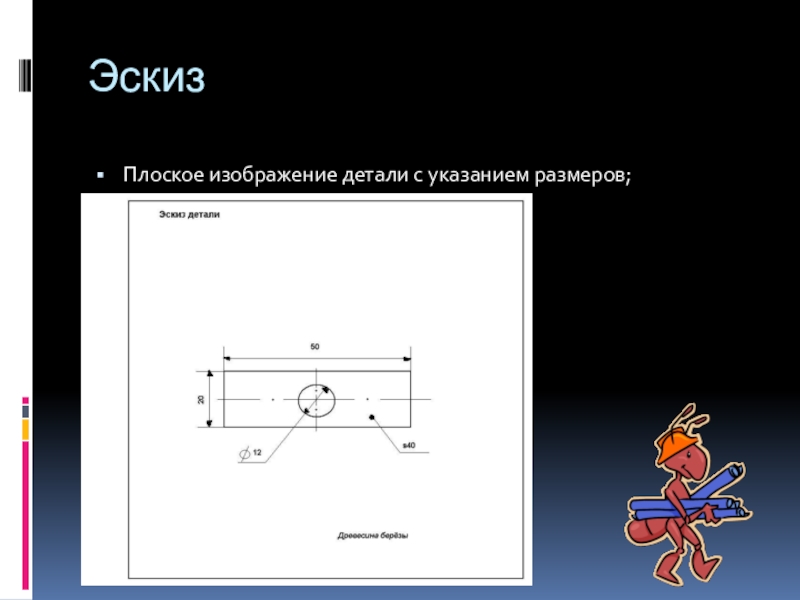

- 4. ЭскизПлоское изображение детали с указанием размеров;

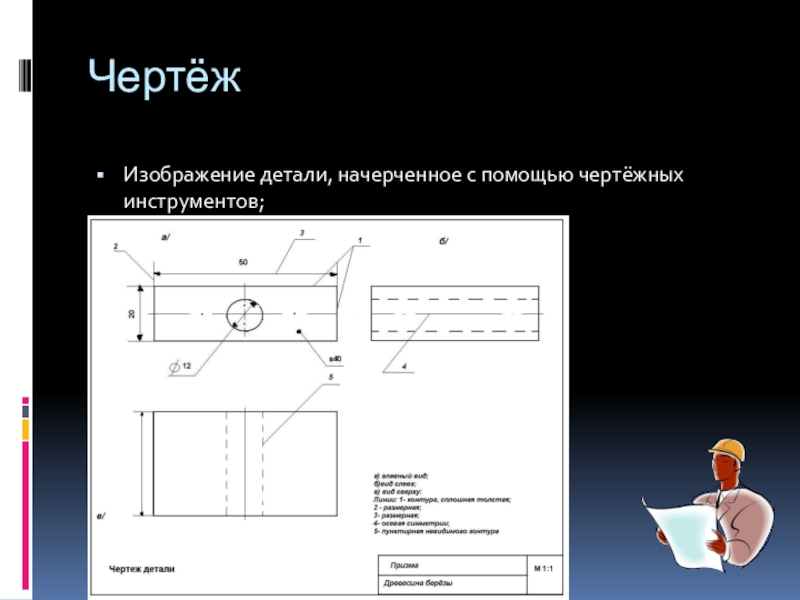

- 5. ЧертёжИзображение детали, начерченное с помощью чертёжных инструментов;
- 6. МасштабЭто отношение линейных размеров изображения к её действительным размерам.
- 7. Масштаб применяют:Для уменьшения размеров – 1:2, 1:2

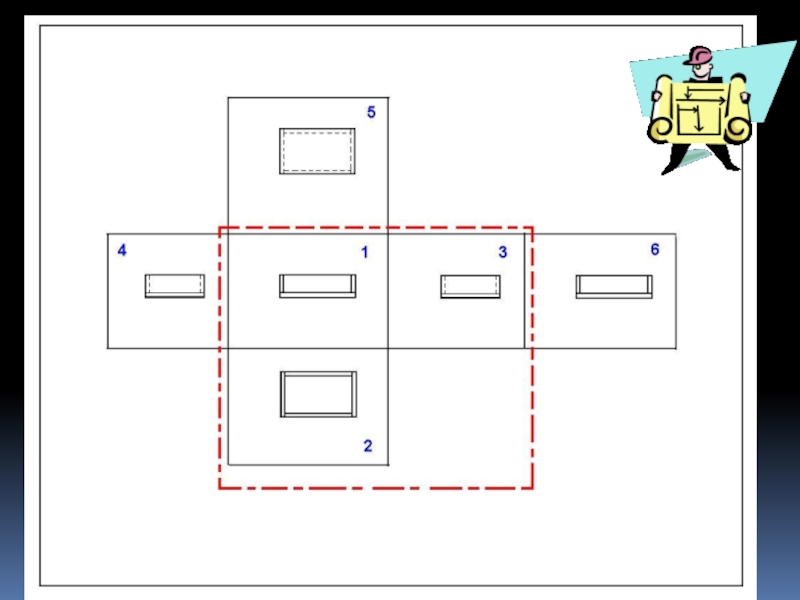

- 8. Рассмотрим, как будут выглядеть проекции ящика, если смотреть на него из 6-и положений.
- 9. Слайд 9
- 10. Как правило, чертежи выполняются с тремя видами:1- главный вид(спереди);
- 11. 2. Вид сверху

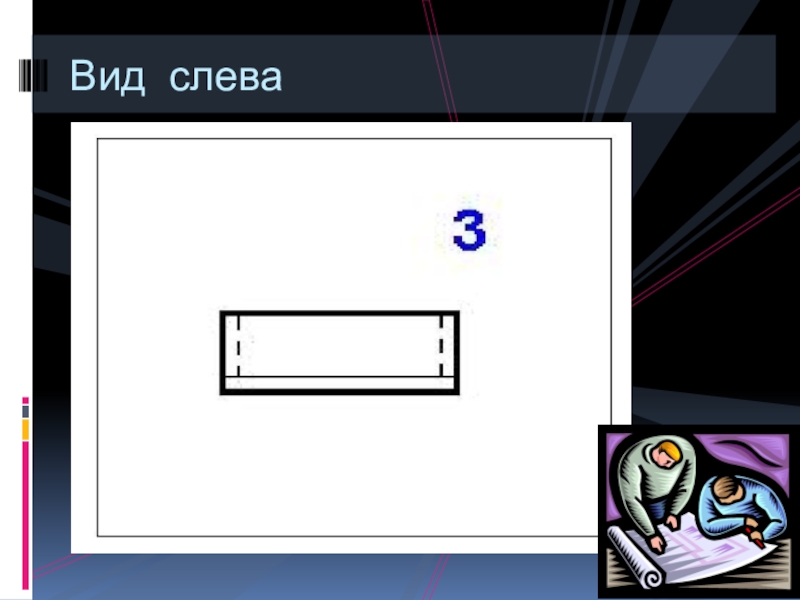

- 12. Вид слева

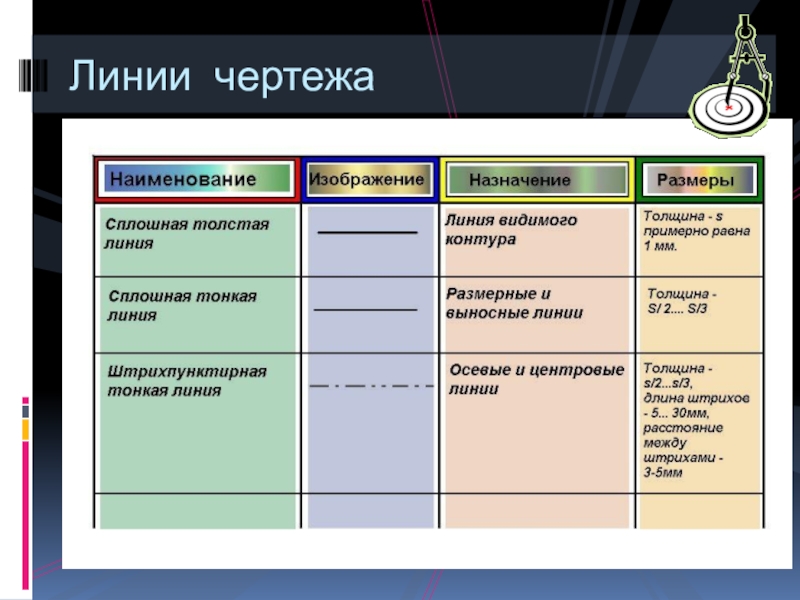

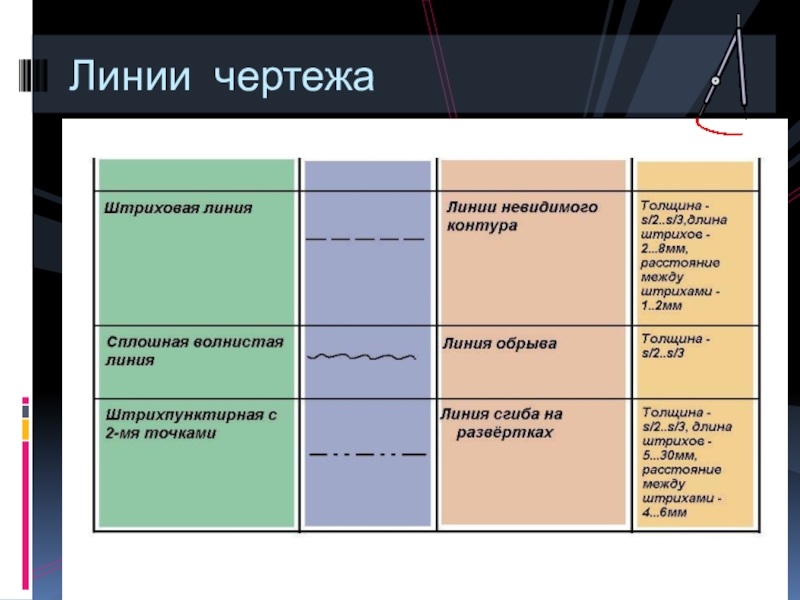

- 13. Линии чертежа
- 14. Линии чертежа
- 15. Название детали, масштаб и материал, из которого она выполнена, записывается в правом нижнем углу.
- 16. Что такое технический рисунок?Дать определение эскиза.Понятие «чертёж».Что такое «масштаб»?Виды на чертеже?Какие линии встречаются в чертежах?Закрепление:
Прежде чем изготовить деталь…Нужно оформить графическую документацию. К ней относится:Технический рисунок;Эскиз;Чертёж;
Слайд 2Прежде чем изготовить деталь…
Нужно оформить графическую документацию. К ней относится:
Технический рисунок;
Эскиз;
Чертёж;
Слайд 3Технический рисунок
Это объемное изображение предмета, выполненное от руки с указанием размеров
и материала;

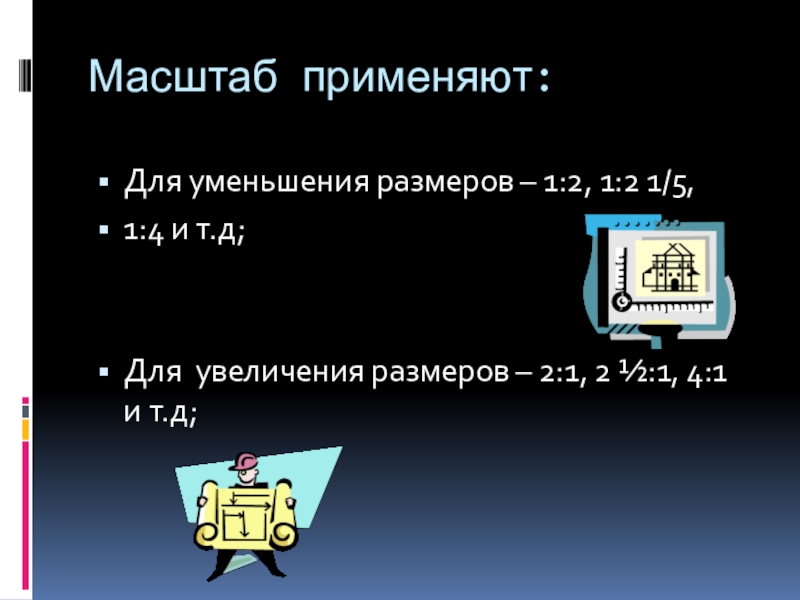

Слайд 7Масштаб применяют:
Для уменьшения размеров – 1:2, 1:2 1/5,
1:4 и т.д;
Для увеличения
размеров – 2:1, 2 ½:1, 4:1 и т.д;
Слайд 15Название детали, масштаб и материал, из которого она выполнена, записывается в
правом нижнем углу.

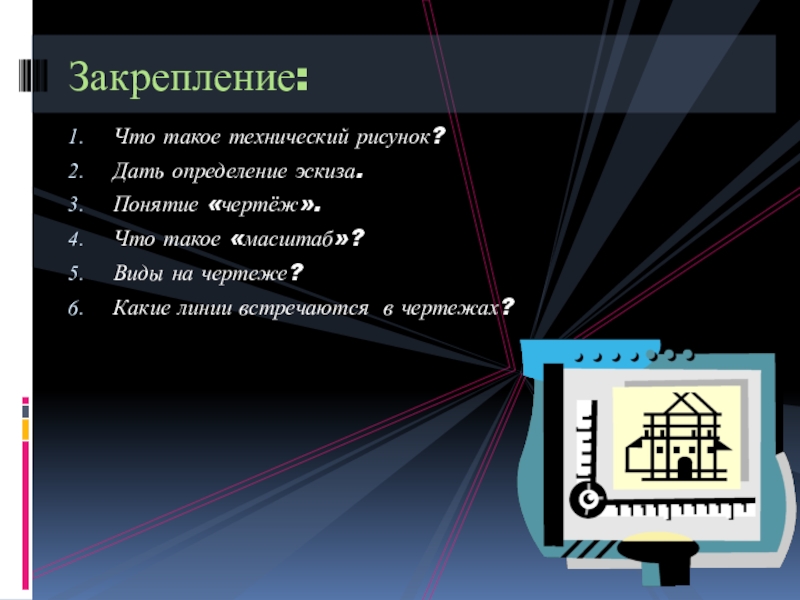

Слайд 16Что такое технический рисунок?
Дать определение эскиза.
Понятие «чертёж».
Что такое «масштаб»?
Виды на чертеже?
Какие
линии встречаются в чертежах?
Закрепление:
