Презентация, доклад на тему Дополнительный материал к уроку по черчению Шпилечное соединение
Содержание
- 1. Дополнительный материал к уроку по черчению Шпилечное соединение

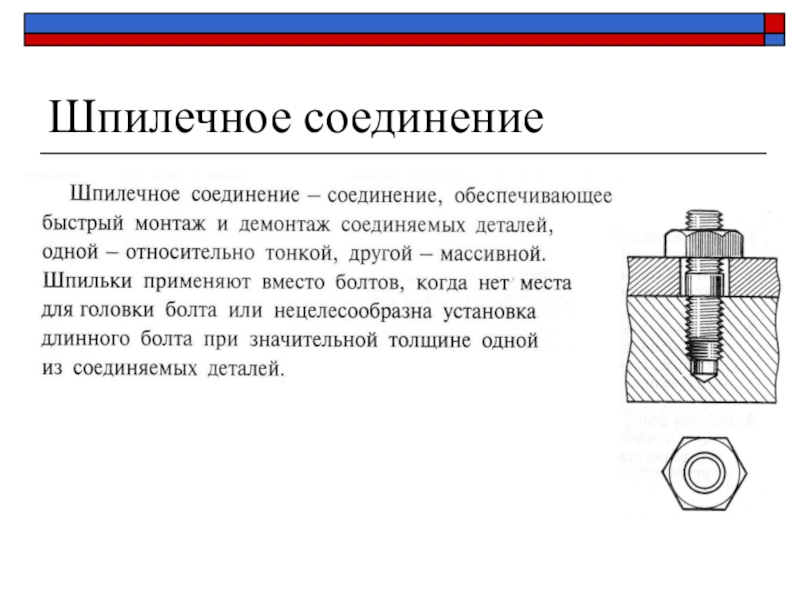

- 2. Шпилечное соединение

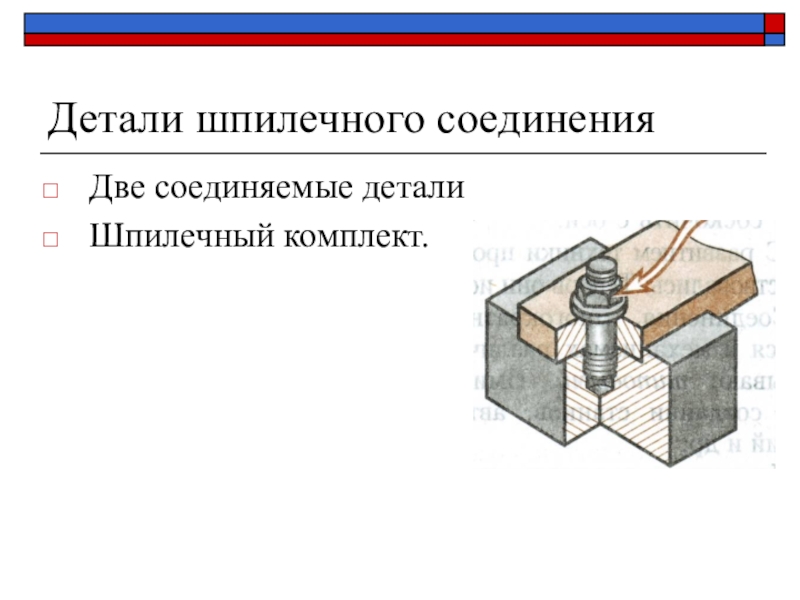

- 3. Детали шпилечного соединенияДве соединяемые деталиШпилечный комплект.

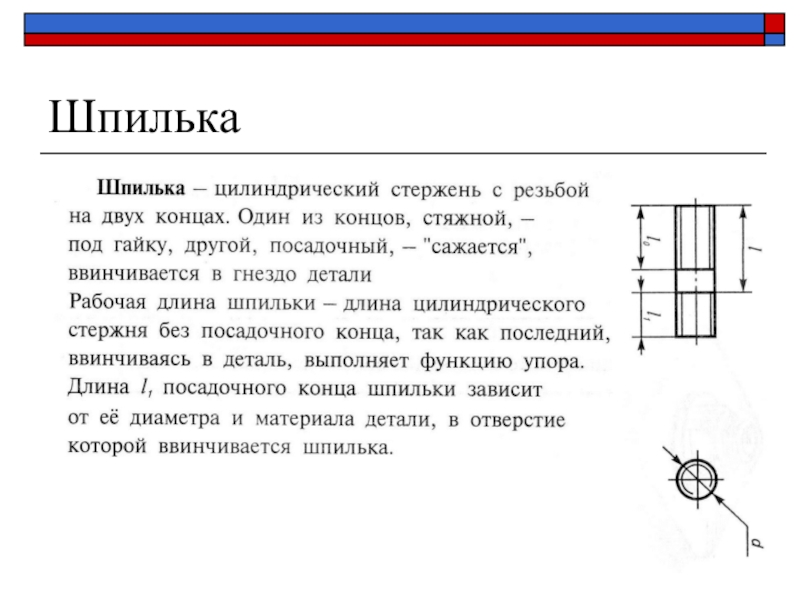

- 4. Шпилька
- 5. Шпилька
- 6. Шпилька

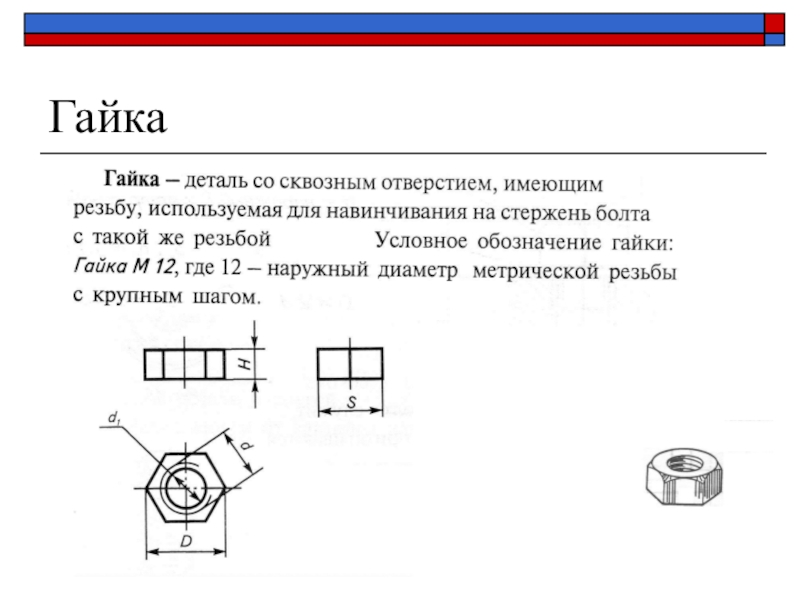

- 7. Гайка

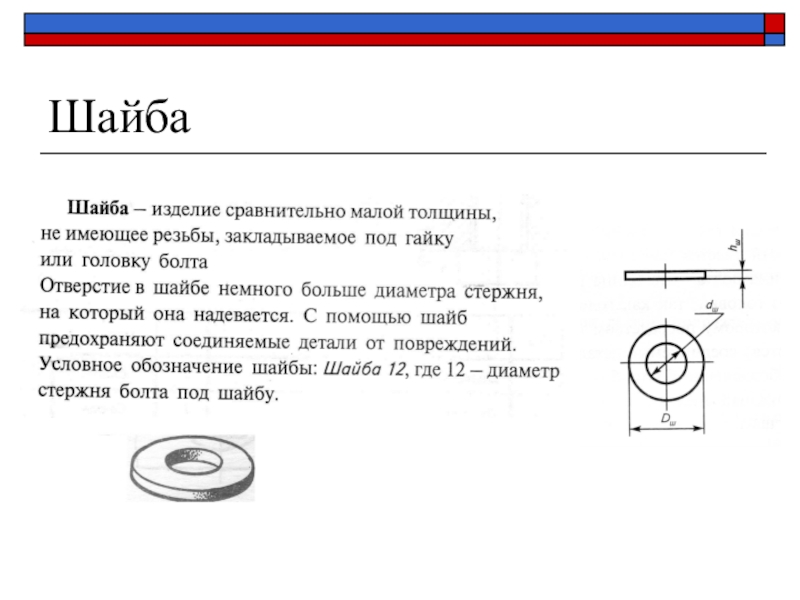

- 8. Шайба
- 9. Шпилька, гайка, шайбаСтандартные изделия, их форма и
- 10. Расчетные формулы для выполнения шпилечного соединения
- 11. СпецификацияТаблица, содержащая перечень составных частей сборочной единицы, называется спецификация.

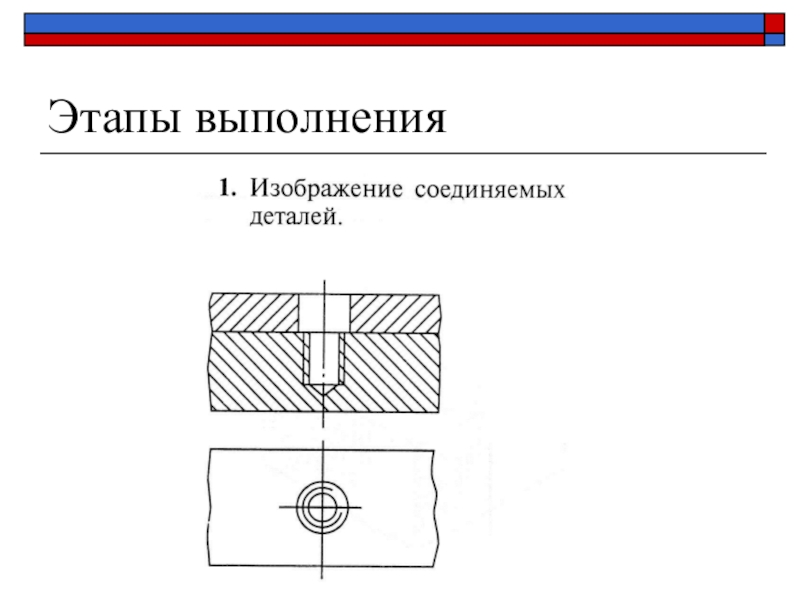

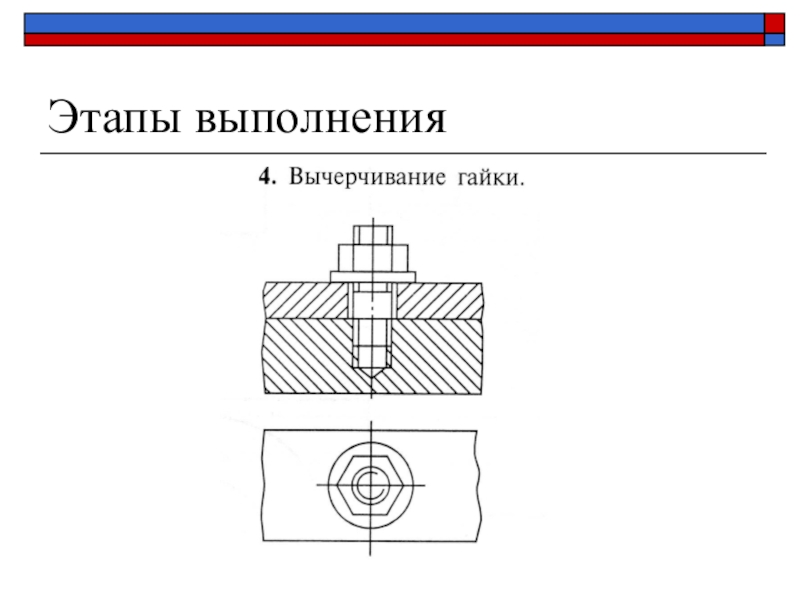

- 12. Этапы выполнения
- 13. Этапы выполнения
- 14. Этапы выполнения

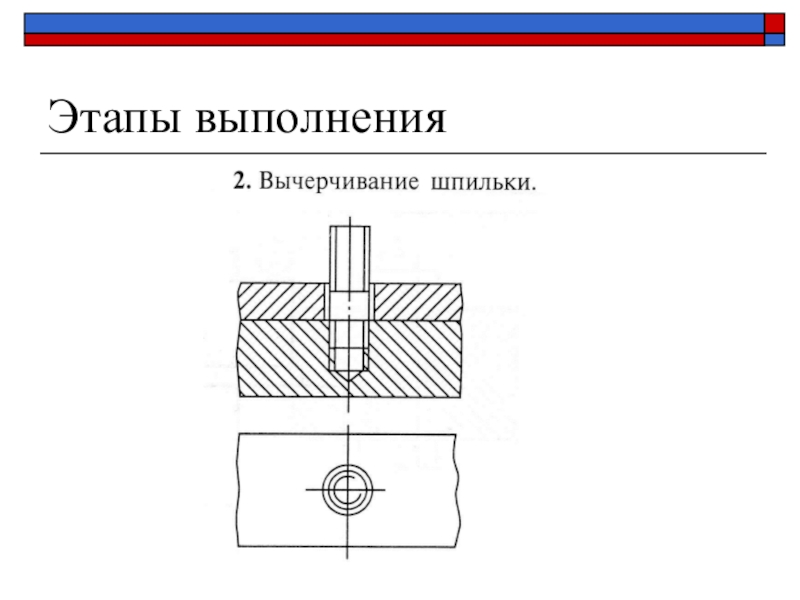

- 15. Этапы выполнения

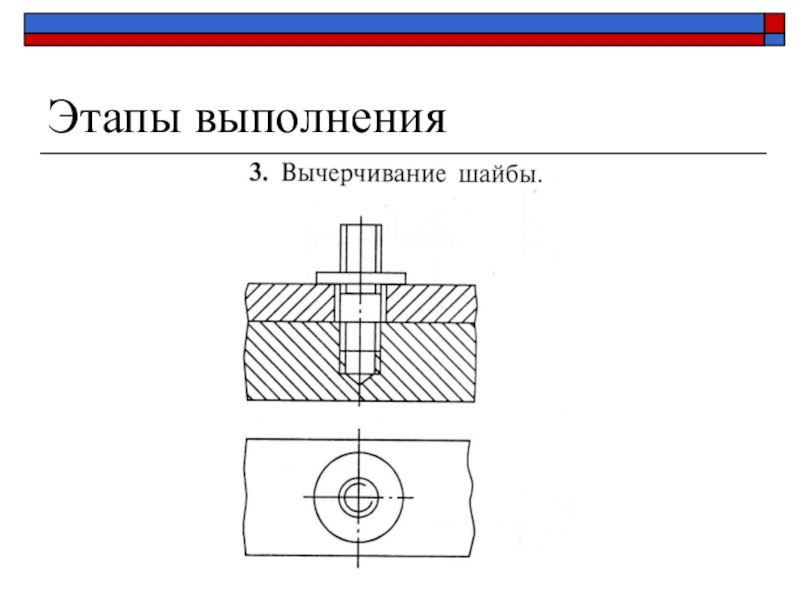

- 16. Этапы выполнения

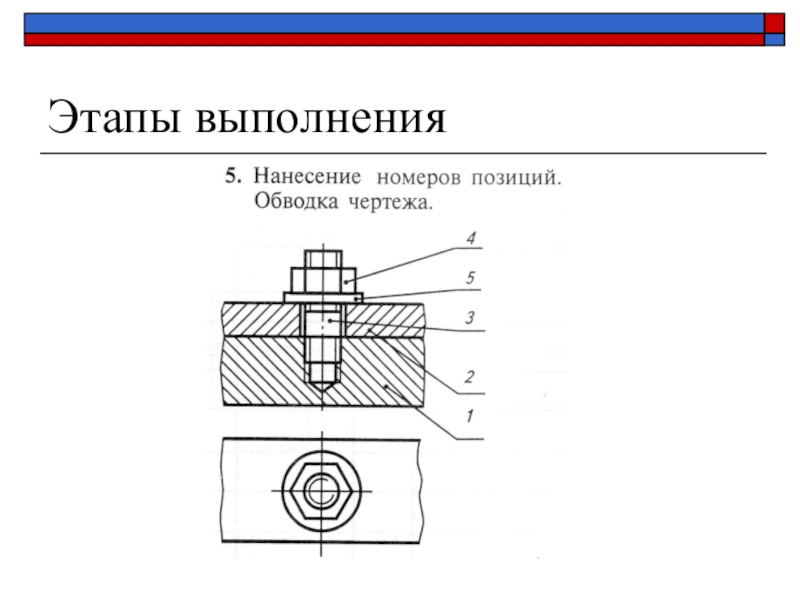

- 17. Этапы выполнения

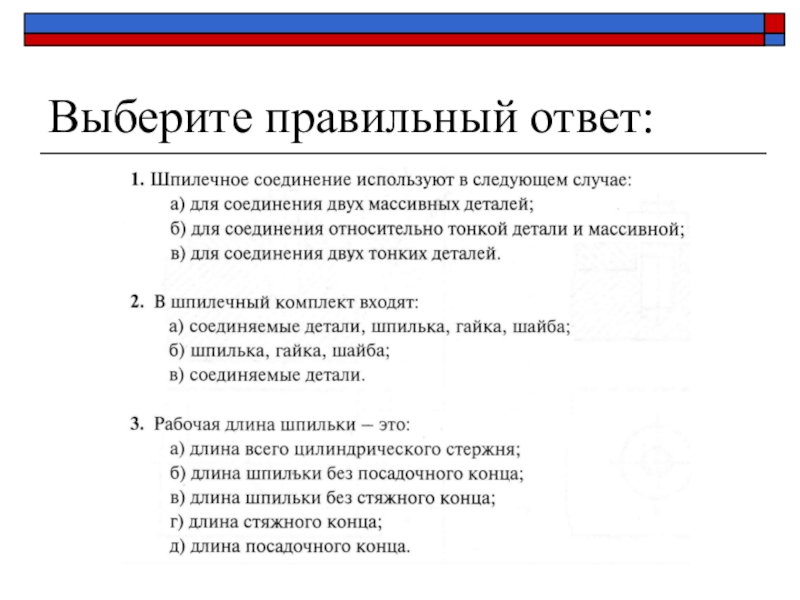

- 18. Выберите правильный ответ:
- 19. Практическая работаВыполнить чертеж шпилечного соединения по размерам
- 20. Домашняя работа:Параграфы учебника 30, 31,32Ответить на вопросы после параграфов.Подготовиться к графической работе №17.
Шпилечное соединение
Слайд 1Шпилечное соединение
МБОУ СОШ
Крутогузова М.В.
С. п. «Село Новый Мир»
Комсомольского района
Хабаровского края
Слайд 9Шпилька, гайка, шайба
Стандартные изделия, их форма и размеры установлены ГОСТом.
На
сборочном чертеже шпилечное соединение вычерчивают по относительным размерам, зависящим от наружного диаметра резьбы.
Слайд 11Спецификация
Таблица, содержащая перечень
составных частей сборочной единицы,
называется спецификация.

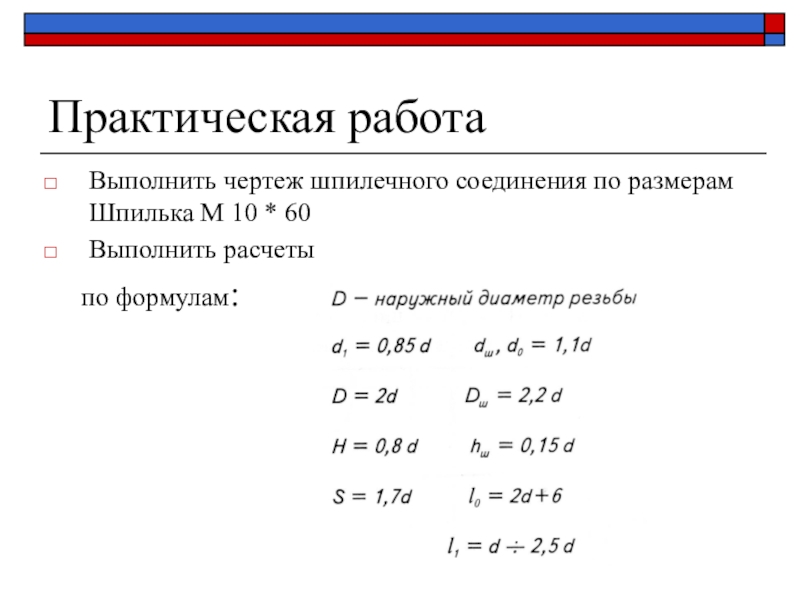

Слайд 19Практическая работа
Выполнить чертеж шпилечного соединения по размерам Шпилька М 10 *
60
Выполнить расчеты
по формулам:
Выполнить расчеты
по формулам:
Слайд 20Домашняя работа:
Параграфы учебника 30, 31,32
Ответить на вопросы после параграфов.
Подготовиться к графической
работе №17.
