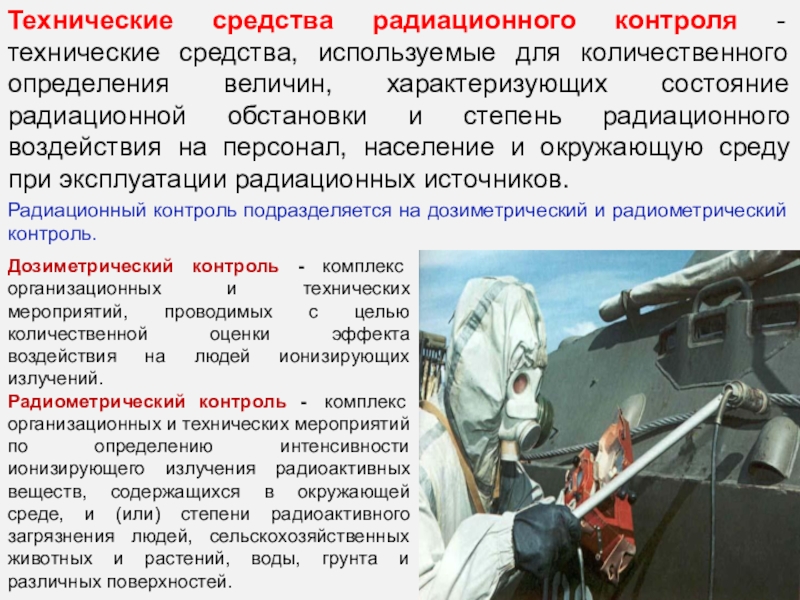

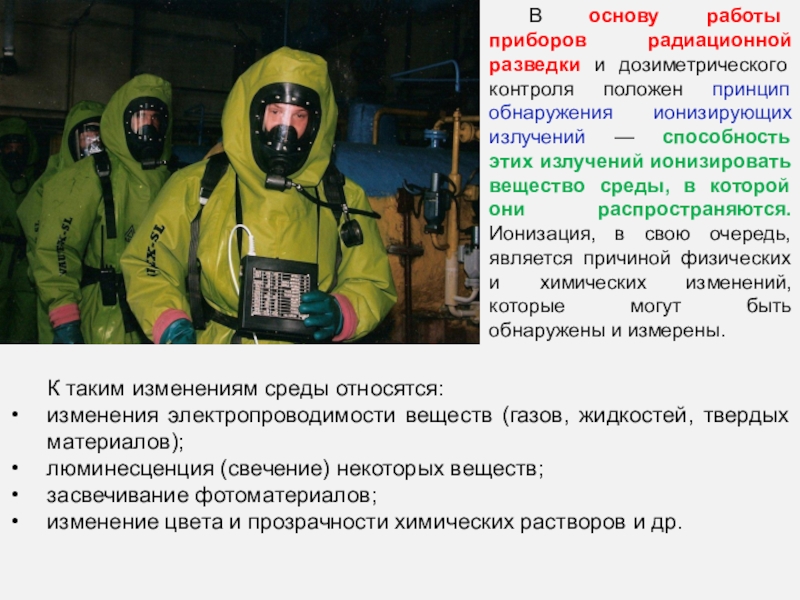

В основу работы приборов радиационной разведки и дозиметрического контроля положен принцип обнаружения ионизирующих излучений — способность этих излучений ионизировать вещество среды, в которой они распространяются. Ионизация, в свою очередь, является причиной физических и химических изменений, которые могут быть обнаружены и измерены.

величин, характеризующих состояние радиационной обстановки и степень радиационного воздействия на персонал, население и окружающую среду при эксплуатации радиационных источников.

Дозиметрический контроль - комплекс организационных и технических мероприятий, проводимых с целью количественной оценки эффекта воздействия на людей ионизирующих излучений.
Радиометрический контроль -  комплекс организационных и технических мероприятий по определению интенсивности ионизирующего излучения радиоактивных веществ, содержащихся в окружающей среде, и (или) степени радиоактивного загрязнения людей, сельскохозяйственных животных и растений, воды, грунта и различных поверхностей.

Радиационный контроль подразделяется на дозиметрический и радиометрический контроль.

облучения рабочих, служащих, населения и личного состава нештатных формирование гражданской обороны при работе на зараженной местности радиоактивными веществами или при работе с открытыми и закрытыми источниками ионизирующих излучений: ДП-22 В, ДП-24, ИД-1, ИД-11, ДДГ-01Д, ИД-02, ДКГ-05Б и др.;

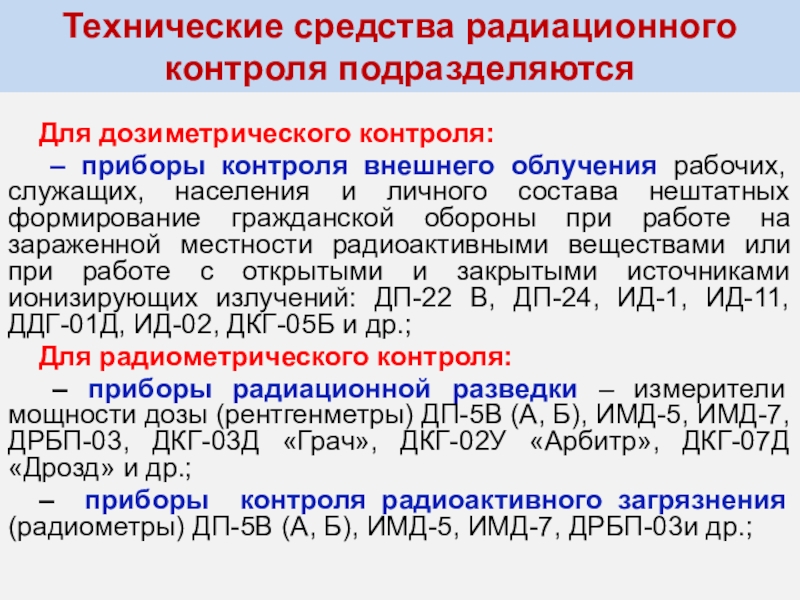

Для радиометрического контроля:
– приборы радиационной разведки – измерители мощности дозы (рентгенметры) ДП-5В (А, Б), ИМД-5, ИМД-7, ДРБП-03, ДКГ-03Д «Грач», ДКГ-02У «Арбитр», ДКГ-07Д «Дрозд» и др.;
– приборы контроля радиоактивного загрязнения (радиометры) ДП-5В (А, Б), ИМД-5, ИМД-7, ДРБП-03и др.;

им.
Экспозиционная доза – количественно характеризует ионизацию воздушного объема рентгеновским или гамма-излучением.
(В системе СИ измеряется в Кл/кг. Внесистемная единица измерения – Р (Рентген)).
Поглощенная доза – это количество энергии, поглощенное единицей массы облучаемого объекта (тканями организма человека).
(В системе СИ измеряется в Гр (Грей). Внесистемная единица измерения – Рад.)
Эквивалентная доза – предназначена для сравнительной оценки биологического действия различных видов излучений – это поглощенная доза в органе или ткани человека.
(В системе СИ измеряется в Зв (Зиверт). Внесистемная единица измерения – Бэр).
Эффективная доза – это сумма произведений эквивалентной дозы Н в органе на соответствующий взвешивающий коэффициент W для органа (ткани) Е=SWН
(В системе СИ измеряется в Зв (Зиверт). Внесистемная единица измерения – Бэр).
Мощность дозы - приращение дозы (экспозиционной, поглощенной, эквивалентной, эффективной) за интервал времени к этому интервалу: Р=dД/dt; (Д=∫P(t)dt). За единицу времени могут приниматься секунда, час, сутки, год:
Гр/час; Зв/час; рад/с; и т.д.

ОСНОВНЫЕ ПОНЯТИЯ ДОЗИМЕТРИИ

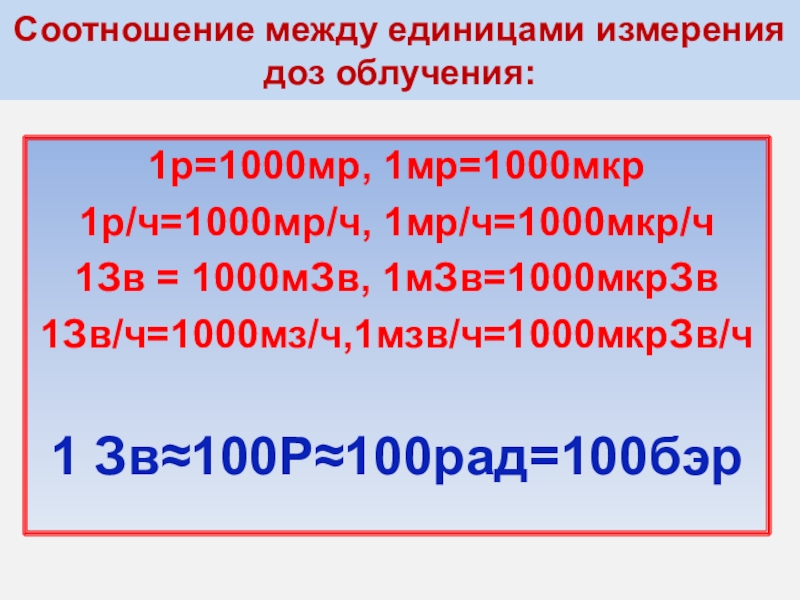

Зв≈100Р≈100рад=100бэр

с зондом в ДП-5А (Б) или блоком детектирования в ДП-5В;
соединительный кабель;
делитель напряжения;
комплект эксплуатационной документации (технический паспорт, инструкция по эксплуатации);
ремни для переноски;
головные телефоны;
укладочный ящик.

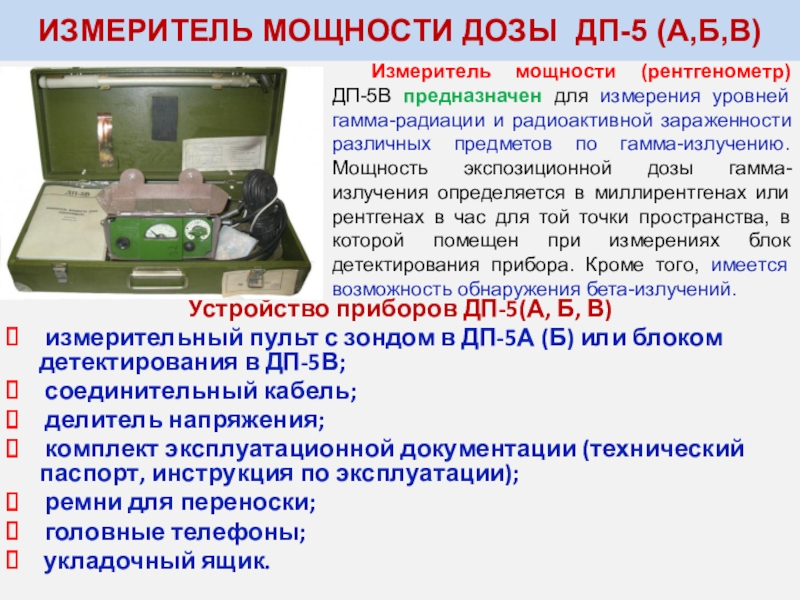

Измеритель мощности (рентгенометр) ДП-5В предназначен для измерения уровней гамма-радиации и радиоактивной зараженности различных предметов по гамма-излучению. Мощность экспозиционной дозы гамма-излучения определяется в миллирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях блок детектирования прибора. Кроме того, имеется возможность обнаружения бета-излучений.

от 0,05 мР/ч до 200 Р/ч в диапазоне энергий от 0,084 МэВ до 1,25 МэВ.
Прибор ДП-5В имеет шесть поддиапазонов измерений.    Отсчет показаний производится по шкале с последующим умножением на соответствующий коэффициент поддиапазона. Участки шкалы от нуля до первой значащей цифры являются нерабочими.

Прибор работает в интервале температур от - 500 до 500 С при относительной влажности 65-15%. При температуре около + 200 С допустима более высокая относительная влажность - до 98%.
Питание осуществляется от двух элементов А - 336 “СВЕТ” (третий элемент используется для питания лампочек освещения шкалы прибора), обеспечивающих непрерывную работу прибора в течение 40 часов. При необходимости для питания прибора можно использовать внешние источники постоянного тока напряжением 12 В и 24 В. Для подключения их к приборам в комплекте имеется делитель напряжения.
Масса прибора с элементами питания около 3,2 кг, а полного комплекта в укладочном ящике - 8,2 кг.

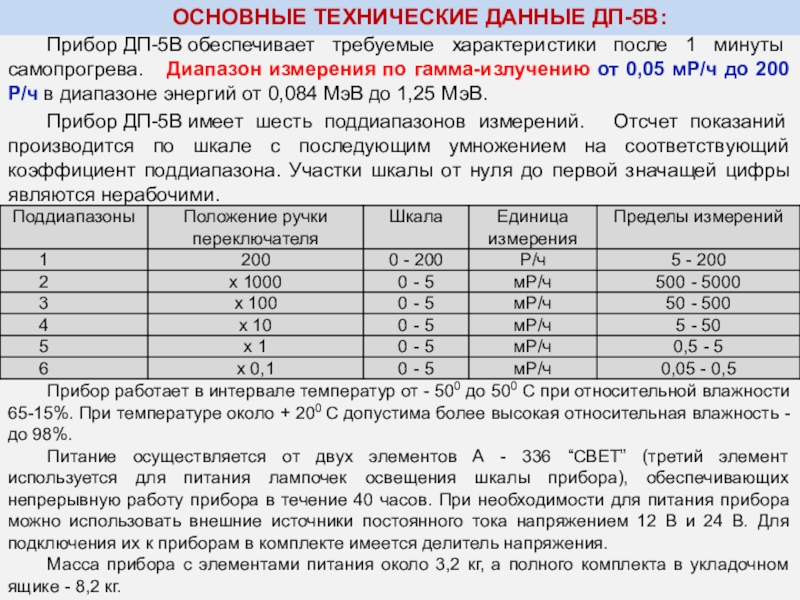

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ДП-5В:

экран в положение «К»

переключить на поддиапазоны х1000, х100 - стрелка не отклоняется, щелчков нет

переключить на поддиапазоны х10, стрелка отклоняется на контрольное деление, щелчки в телефонах, сброс. Снять показания прибора и сверить их с формулярными.

переключить на поддиапазон х 1, сброс; х0,1, сброс – стрелка зашкаливает, частые щелчки в телефонах

Сброс, переключить поддиапазон на «0», Поворотный экран установить в положение «γ».

Доклад «ПРИБОР К РАБОТЕ ГОТОВ!»

гамма-излучения в месте расположения блока детектирования.

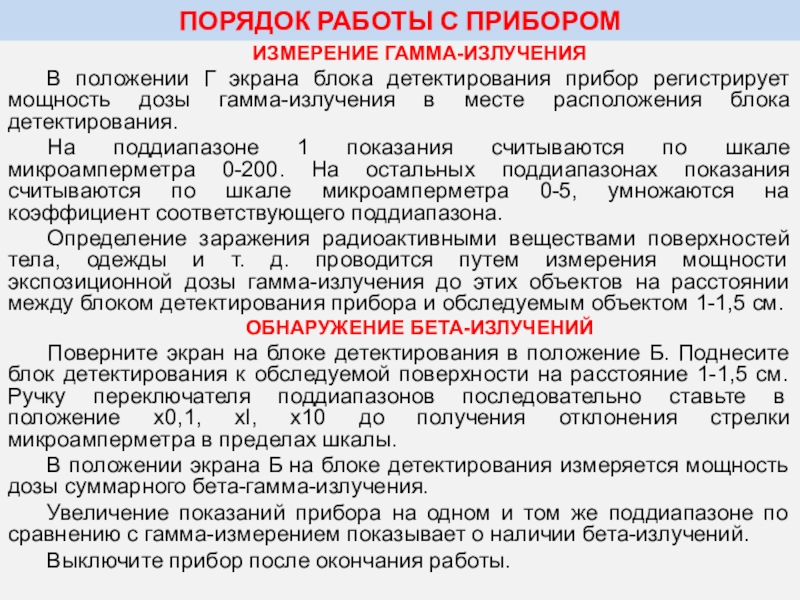

На поддиапазоне 1 показания считываются по шкале микроамперметра 0-200. На остальных поддиапазонах показания считываются по шкале микроамперметра 0-5, умножаются на коэффициент соответствующего поддиапазона.
Определение заражения радиоактивными веществами поверхностей тела, одежды и т. д. проводится путем измерения мощности экспозиционной дозы гамма-излучения до этих объектов на расстоянии между блоком детектирования прибора и обследуемым объектом 1-1,5 см.
ОБНАРУЖЕНИЕ БЕТА-ИЗЛУЧЕНИЙ
Поверните экран на блоке детектирования в положение Б. Поднесите блок детектирования к обследуемой поверхности на расстояние 1-1,5 см. Ручку переключателя поддиапазонов последовательно ставьте в положение х0,1, xl, х10 до получения отклонения стрелки микроамперметра в пределах шкалы.
В положении экрана Б на блоке детектирования измеряется мощность дозы суммарного бета-гамма-излучения.
Увеличение показаний прибора на одном и том же поддиапазоне по сравнению с гамма-измерением показывает о наличии бета-излучений.
Выключите прибор после окончания работы.

ПОРЯДОК РАБОТЫ С ПРИБОРОМ

измерения мощности поглощенной дозы гамма-излучения и радиоактивной зараженности поверхности различных объектов по гамма-излучению и обнаружения бета-излучения.

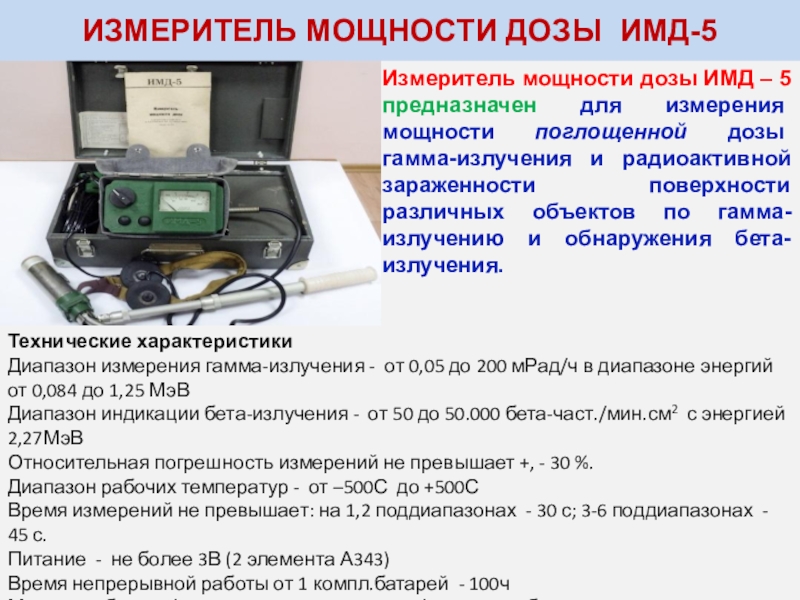

Технические характеристики
Диапазон измерения гамма-излучения - от 0,05 до 200 мРад/ч в диапазоне энергий от 0,084 до 1,25 МэВ
Диапазон индикации бета-излучения - от 50 до 50.000 бета-част./мин.см2 с энергией 2,27МэВ
Относительная погрешность измерений не превышает +, - 30 %.
Диапазон рабочих температур - от –500С до +500С
Время измерений не превышает: на 1,2 поддиапазонах - 30 с; 3-6 поддиапазонах - 45 с.
Питание - не более 3В (2 элемента А343)
Время непрерывной работы от 1 компл.батарей - 100ч
Масса прибора с футляром, ремнями и телефоном - не более 3,5кг

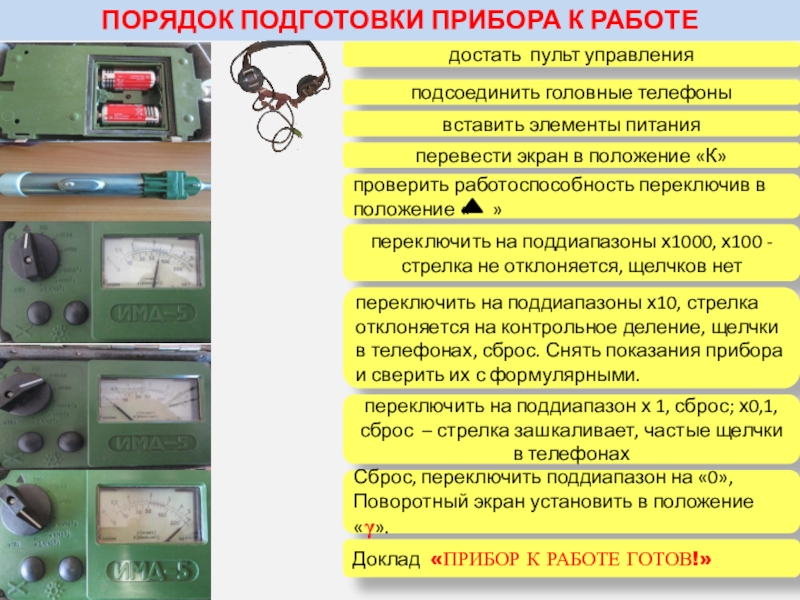

экран в положение «К»

переключить на поддиапазоны х1000, х100 - стрелка не отклоняется, щелчков нет

переключить на поддиапазоны х10, стрелка отклоняется на контрольное деление, щелчки в телефонах, сброс. Снять показания прибора и сверить их с формулярными.

переключить на поддиапазон х 1, сброс; х0,1, сброс – стрелка зашкаливает, частые щелчки в телефонах

Сброс, переключить поддиапазон на «0», Поворотный экран установить в положение «γ».

Доклад «ПРИБОР К РАБОТЕ ГОТОВ!»

гамма-излучения в месте расположения блока детектирования.
На поддиапазоне 1 показания считываются по шкале микроамперметра 0-200. На остальных поддиапазонах показания считываются по шкале микроамперметра 0-5, умножаются на коэффициент соответствующего поддиапазона.
Определение заражения радиоактивными веществами поверхностей тела, одежды и т. д. проводится путем измерения мощности экспозиционной дозы гамма-излучения до этих объектов на расстоянии между блоком детектирования прибора и обследуемым объектом 1-1,5 см.
ОБНАРУЖЕНИЕ БЕТА-ИЗЛУЧЕНИЙ
Поверните экран на блоке детектирования в положение Б. Поднесите блок детектирования к обследуемой поверхности на расстояние 1-1,5 см. Ручку переключателя поддиапазонов последовательно ставьте в положение х0,1, xl, х10 до получения отклонения стрелки микроамперметра в пределах шкалы.
В положении экрана Б на блоке детектирования измеряется мощность дозы суммарного бета-гамма-излучения.
Увеличение показаний прибора на одном и том же поддиапазоне по сравнению с гамма-измерением показывает о наличии бета-излучений.
Выключите прибор после окончания работы.

ПОРЯДОК РАБОТЫ С ПРИБОРОМ

эквивалента дозы (далее МЭД) и амбиентного эквивалента дозы (далее ЭД) фотонного ионизирующего (рентгеновского и γ) излучения, плотности потока α -, β - частиц. Дозиметры-радиометры применяются для оперативного дозиметрического контроля радиационной обстановки, при составлении радиационных карт местности и исследовании радиационных аномалий, для обнаружения загрязнения одежды, стен, полов и др.

Комплект поставки:
    пульт;
    блок детектирования БДБА-02 (с крышкой-фильтром и рабочей крышкой);
    блок детектирования БДГ-01;
    головной телефон;
    аккумулятор;
    зарядное устройство;
    штанга;
    техническое описание, инструкция по эксплуатации, формуляр.

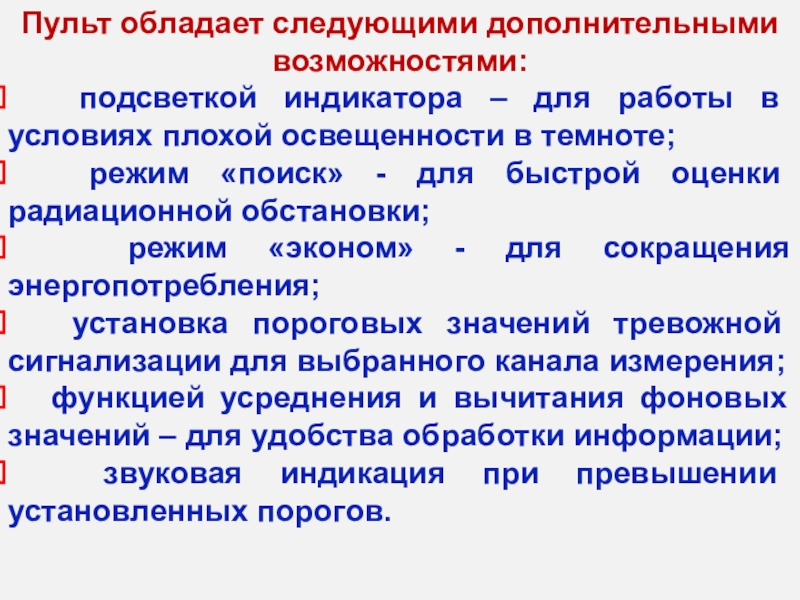

в условиях плохой освещенности в темноте;
режим «поиск» - для быстрой оценки радиационной обстановки;
режим «эконом» - для сокращения энергопотребления;
установка пороговых значений тревожной сигнализации для выбранного канала измерения;
функцией усреднения и вычитания фоновых значений – для удобства обработки информации;
звуковая индикация при превышении установленных порогов.

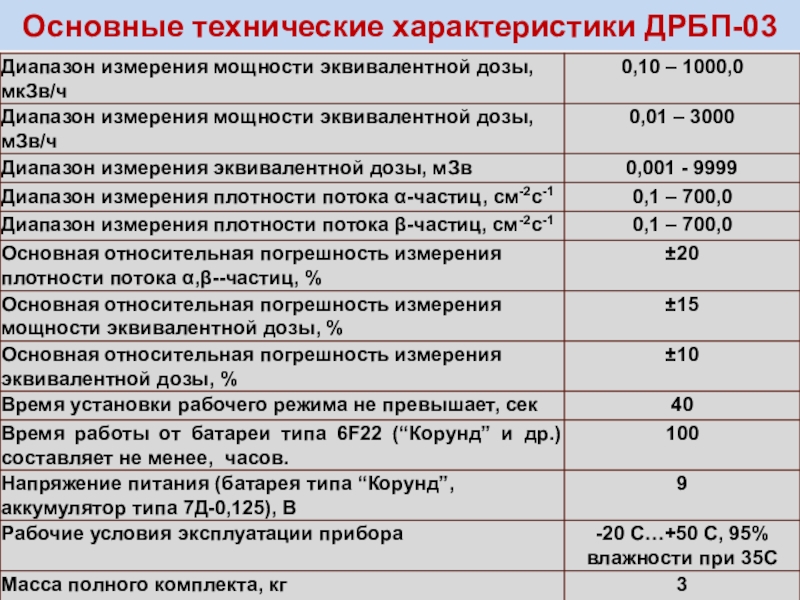

1000,0 мкЗв/ч

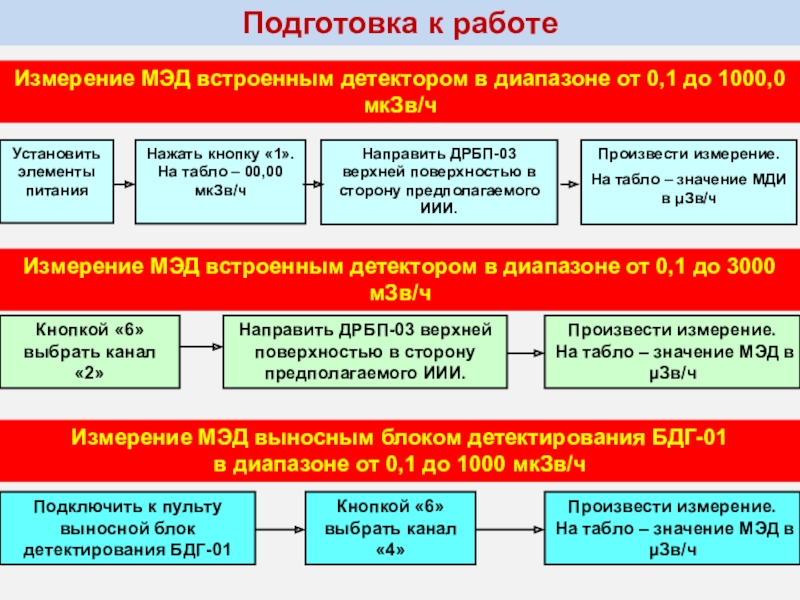

Измерение МЭД встроенным детектором в диапазоне от 0,1 до 3000 мЗв/ч

Измерение МЭД выносным блоком детектирования БДГ-01
в диапазоне от 0,1 до 1000 мкЗв/ч

700,0 с-1см-2

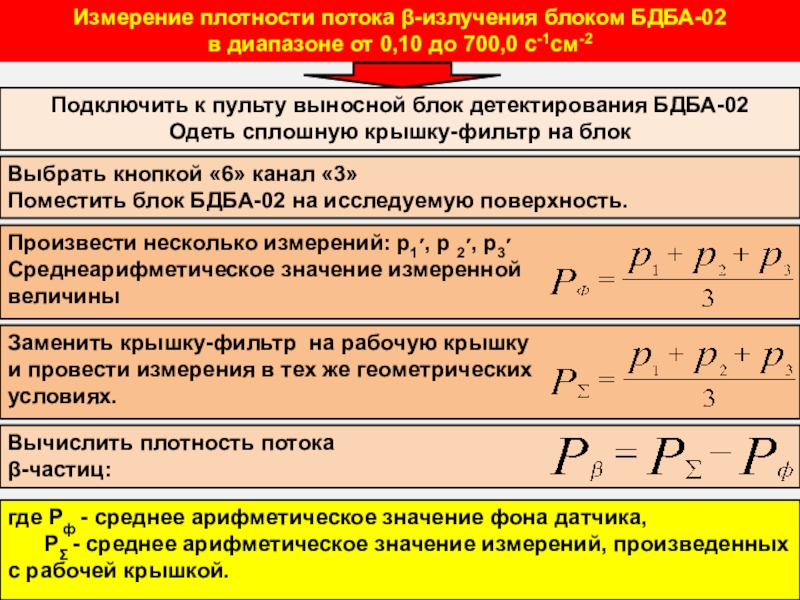

Подключить к пульту выносной блок детектирования БДБА-02
Одеть сплошную крышку-фильтр на блок

Выбрать кнопкой «6» канал «3»
Поместить блок БДБА-02 на исследуемую поверхность.

Произвести несколько измерений: р׳1, р ׳2, р׳3
Среднеарифметическое значение измеренной
величины

Заменить крышку-фильтр на рабочую крышку
и провести измерения в тех же геометрических
условиях.

где Pф - среднее арифметическое значение фона датчика,
P - среднее арифметическое значение измерений, произведенных с рабочей крышкой.

до 700,0 с-1см-2

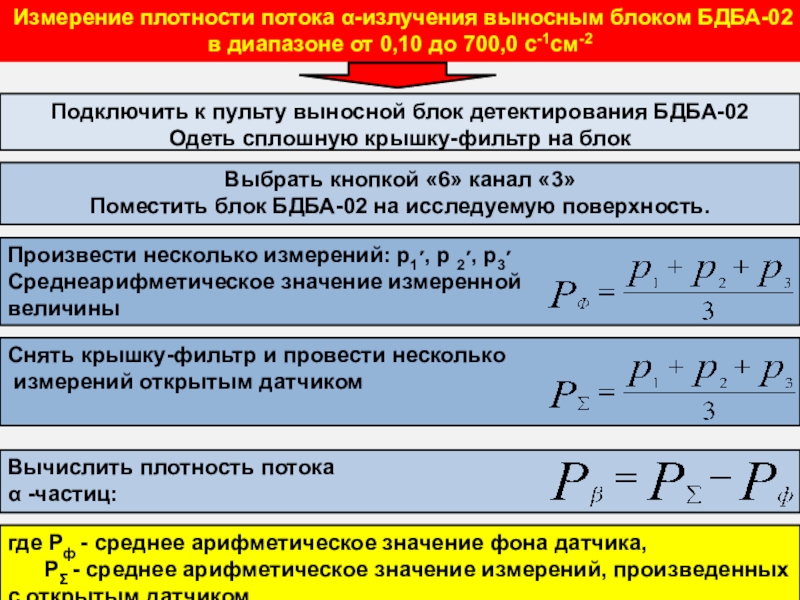

Подключить к пульту выносной блок детектирования БДБА-02
Одеть сплошную крышку-фильтр на блок

Выбрать кнопкой «6» канал «3»
Поместить блок БДБА-02 на исследуемую поверхность.

где Pф - среднее арифметическое значение фона датчика,
P - среднее арифметическое значение измерений, произведенных с открытым датчиком.

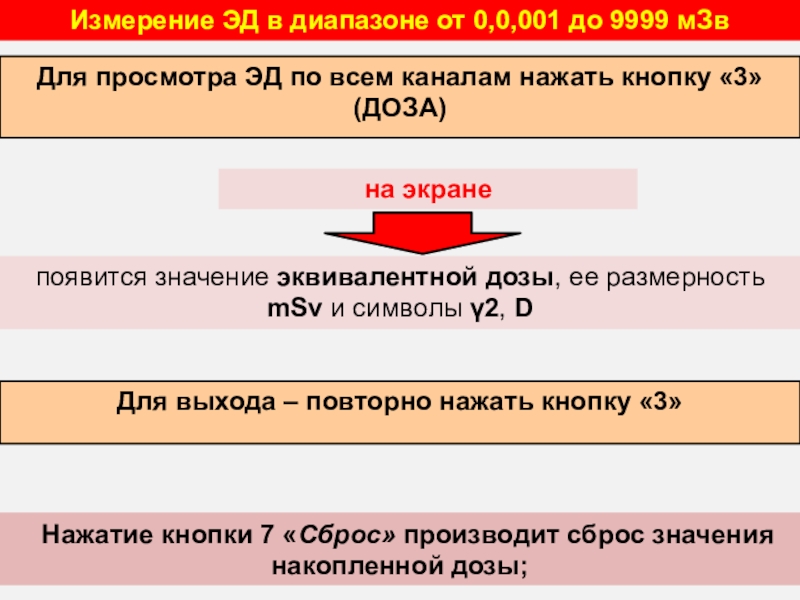

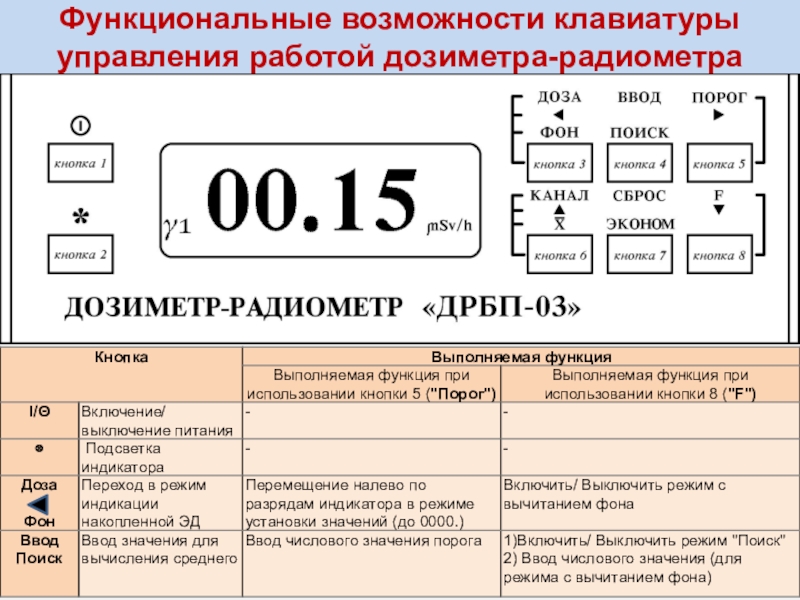

по всем каналам нажать кнопку «3» (ДОЗА)

Для выхода – повторно нажать кнопку «3»

на экране

появится значение эквивалентной дозы, ее размерность mSv и символы 2, D

Нажатие кнопки 7 «Сброс» производит сброс значения накопленной дозы;

данного канала будет записано в память процессора и будет храниться до его изменения.
При превышении измеренным значением заданного порога во время индикации включается тревожная сигнализация в виде двухтональной сирены. Для ее отключения измените значение порога.

3

6

8

двухтональной сирены (аналогичная ситуация возможна после замены элементов питания). Для ее отключения измените значение порога или сбросьте значение дозы.

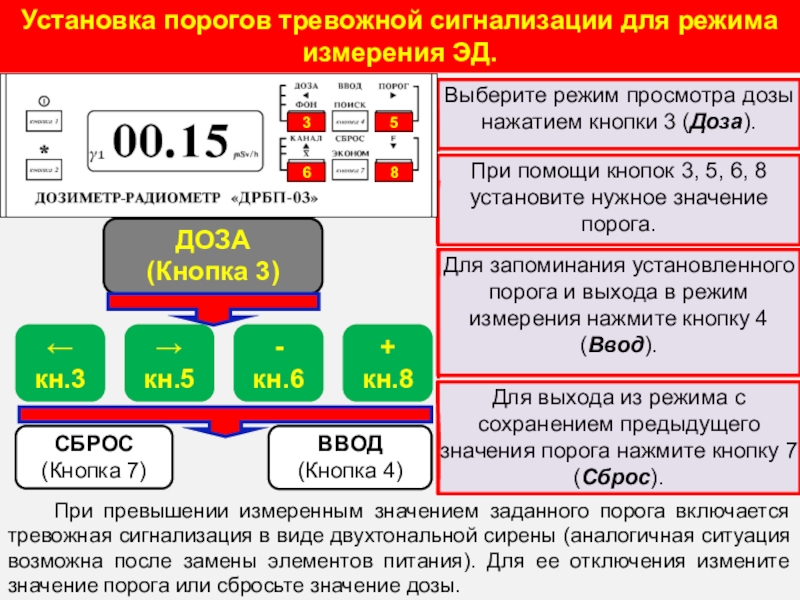

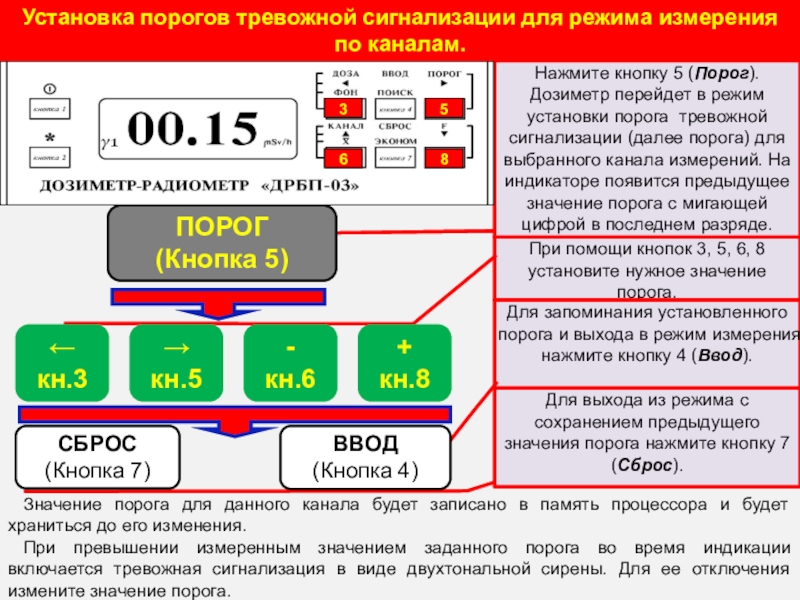

Установка порогов тревожной сигнализации для режима измерения ЭД.

3

5

6

8

Время измерения уменьшается до 4 с.

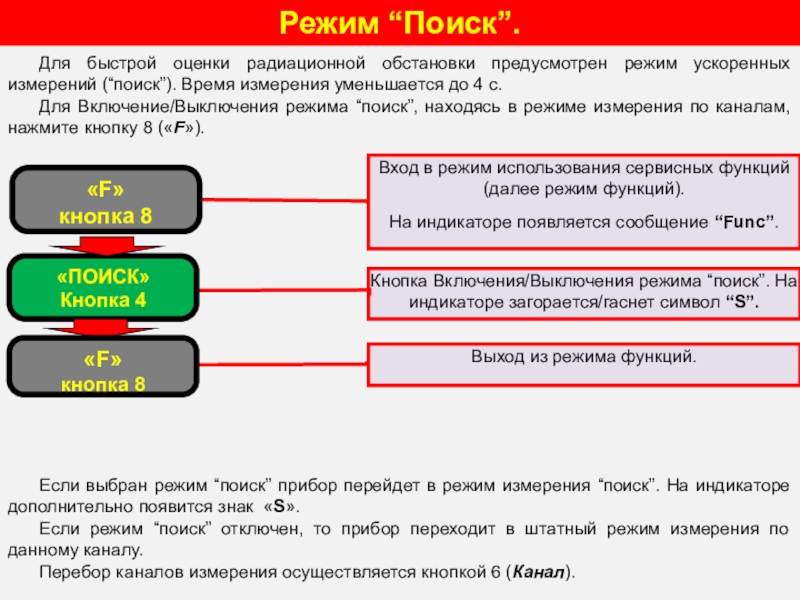

Для Включение/Выключения режима “поиск”, находясь в режиме измерения по каналам, нажмите кнопку 8 («F»).

Если выбран режим “поиск” прибор перейдет в режим измерения “поиск”. На индикаторе дополнительно появится знак «S».
Если режим “поиск” отключен, то прибор переходит в штатный режим измерения по данному каналу.

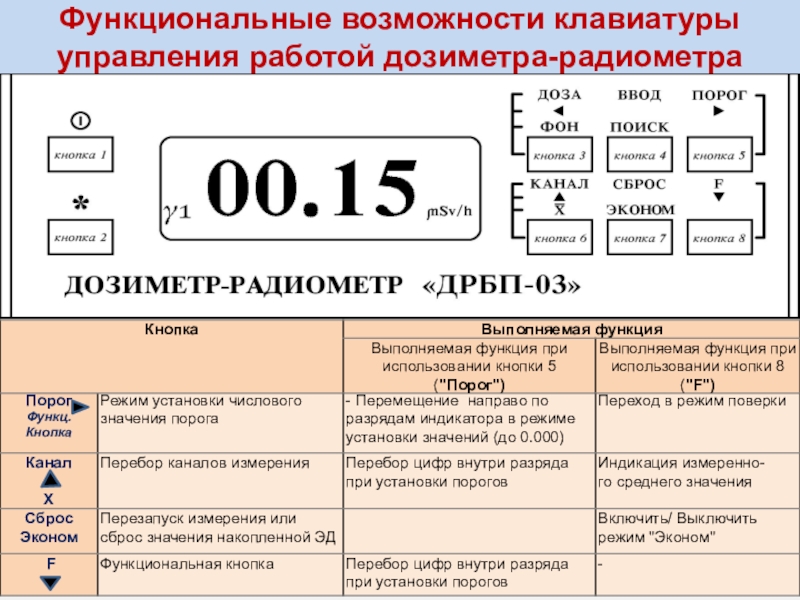

Перебор каналов измерения осуществляется кнопкой 6 (Канал).

В этом режиме звуковая сигнализация отключается (кроме сигнализации о превышении порога для данного канала или для дозы) и на индикаторе сохраняются последние показания в течение времени измерения, затем показания меняются на следующие.
Для Включение/Выключения режима “поиск”, находясь в режиме измерения по каналам, нажмите кнопку 8 («F»).
Вход в режим использования сервисных функций (далее режим функций).

Если выбран режим “эконом” прибор перейдет в режим измерения “эконом”. На индикаторе дополнительно появится знак «Е».
Если режим “эконом” отключен, то прибор переходит в штатный режим измерения по данному каналу.
Перебор каналов измерения осуществляется, как и раньше, кнопкой 6 («Канал»).

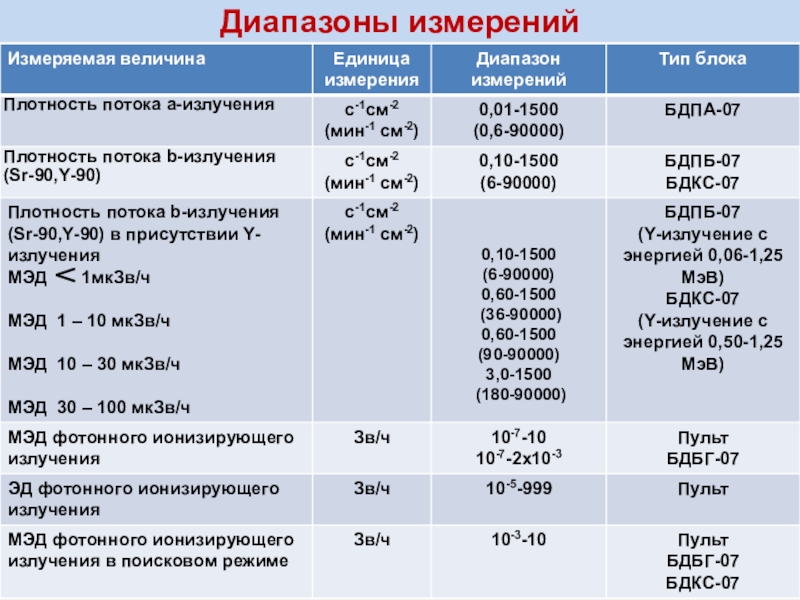

мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения;
измерения амбиентного эквивалента дозы (АЭД) гамма-излучения;
измерения плотности потока альфа-излучения с загрязненных поверхностей;
измерения плотности потока бета-излучения с загрязненных поверхностей.

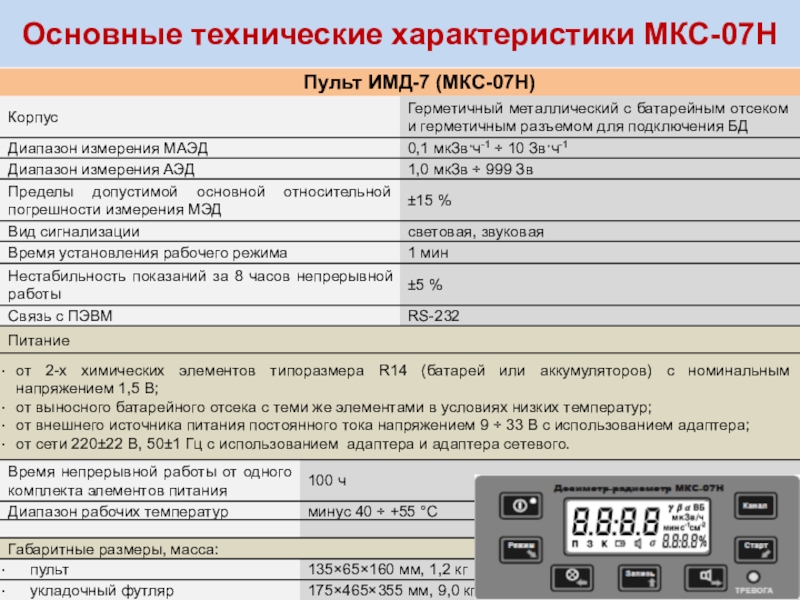

Комплект поставки:
  Базовый:
пульт МКС-07Н (со встроенными детекторами);
адаптер;
адаптер сетевой;
комплект аккумуляторов – 2 шт.
отсек батарейный выносной;
ремень;
укладочный футляр;
руководство по эксплуатации, формуляр.

По заказу:

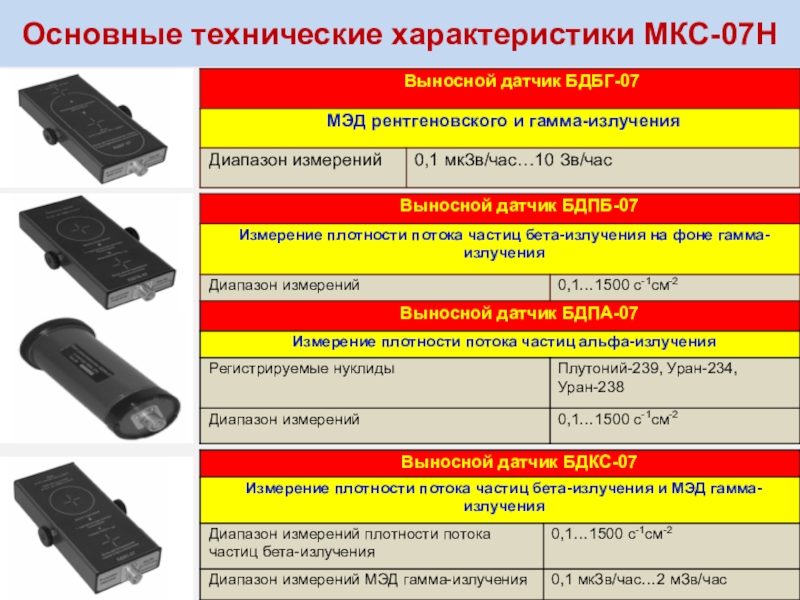

внешние блоки детектирования БДПА-07, БДПБ-07, БДБГ-07, БДКС-07;
кабель соединительный пульт-внешний БД от 1,5 до 150 м;
штанга телескопическая для внешних БД 0,8 м;
ПО в комплекте с кабелем для связи с ПК.

отсек.

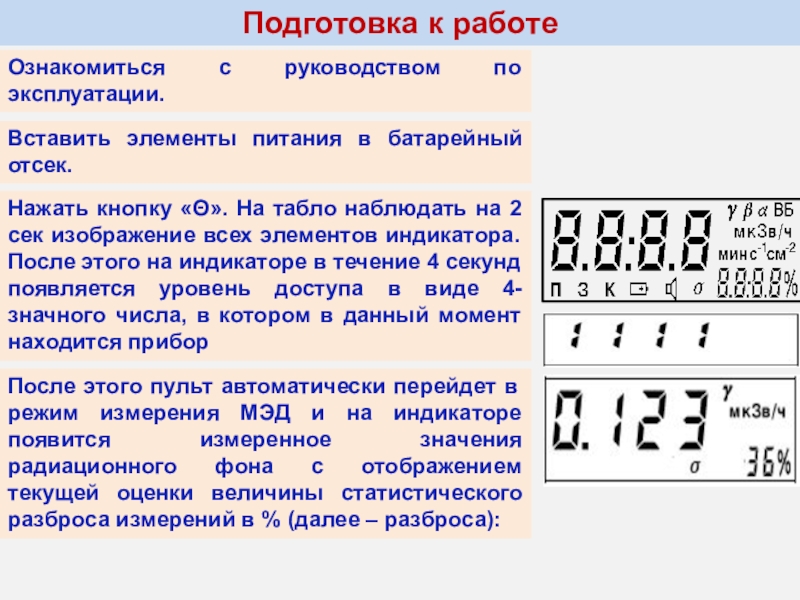

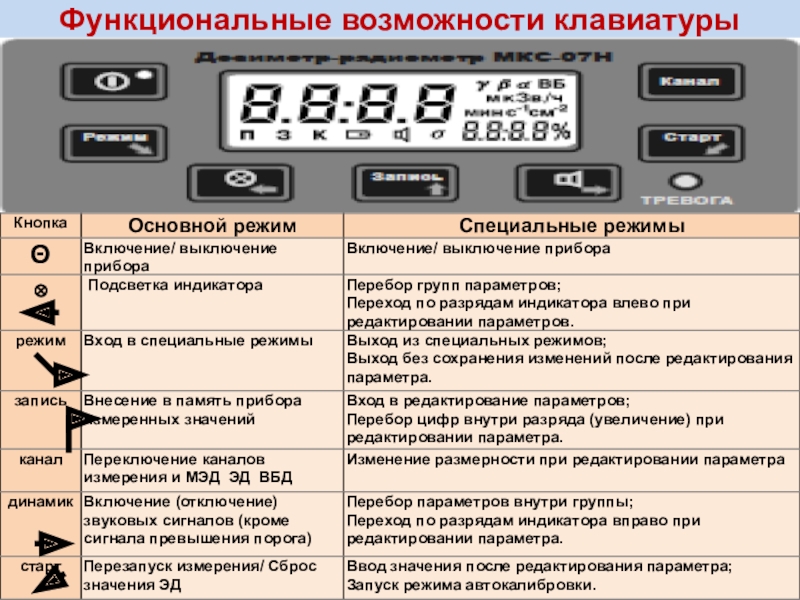

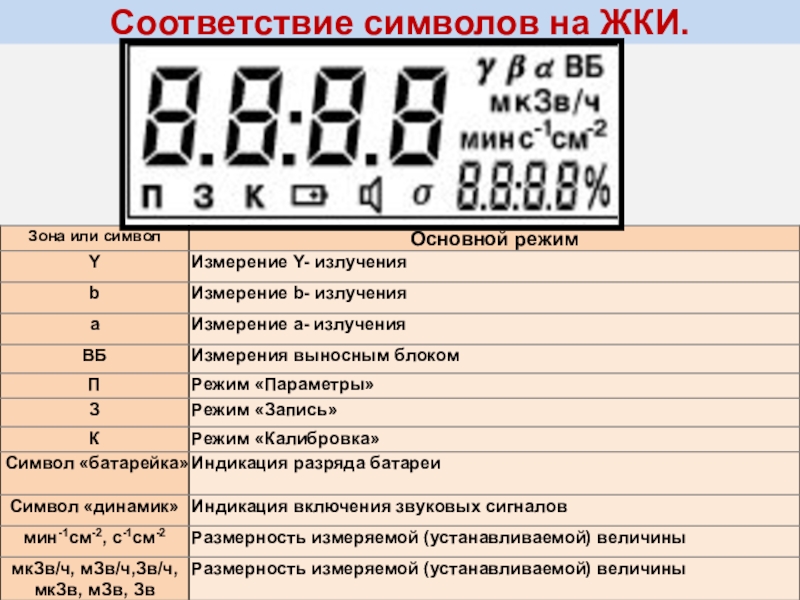

Нажать кнопку «». На табло наблюдать на 2 сек изображение всех элементов индикатора. После этого на индикаторе в течение 4 секунд появляется уровень доступа в виде 4-значного числа, в котором в данный момент находится прибор

После этого пульт автоматически перейдет в режим измерения МЭД и на индикаторе появится измеренное значения радиационного фона с отображением текущей оценки величины статистического разброса измерений в % (далее – разброса):

промышленности, радиохимического производства, в промышленности при использовании источников ионизирующего излучения, пунктах специального и таможенного контроля, в экологических службах и на санитарно-эпидемиологических станциях.
Кроме того, дозиметр может быть использован населением для индивидуального контроля радиационной обстановки.

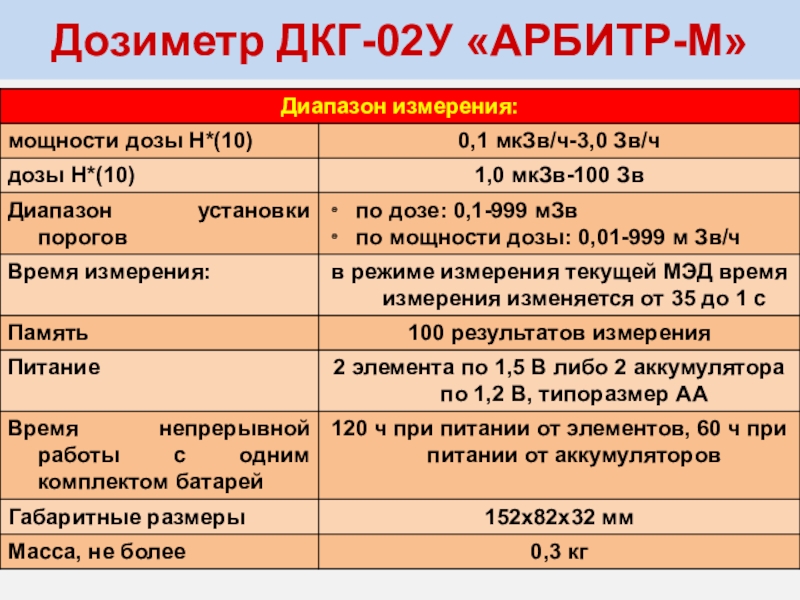

Дозиметр гамма излучения ДКГ-02У «Арбитр» предназначен для :
поиска источников гамма-излучения;
измерения амбиентного эквивалента дозы (ЭД) гамма-излучения;
измерения мощности амбиентного эквивалента дозы (МЭД) гамма-излучения;
подачи звуковой сигнализации о превышении установленных порогов по ЭД и МЭД;

при использовании источников ионизирующего излучения, пунктах специального и таможенного контроля, а также в экологических службах и санитарно- эпидемиологических станциях.
Дозиметр может использоваться населением для контроля радиационной обстановки.

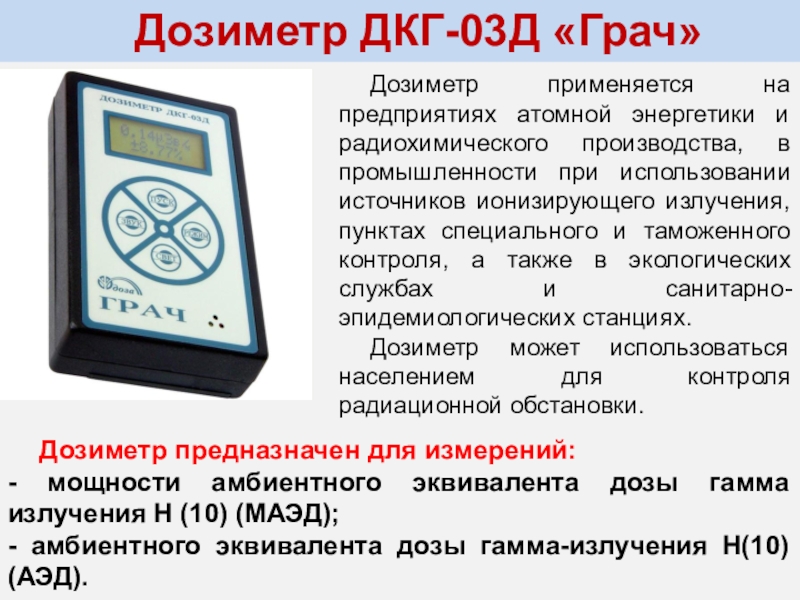

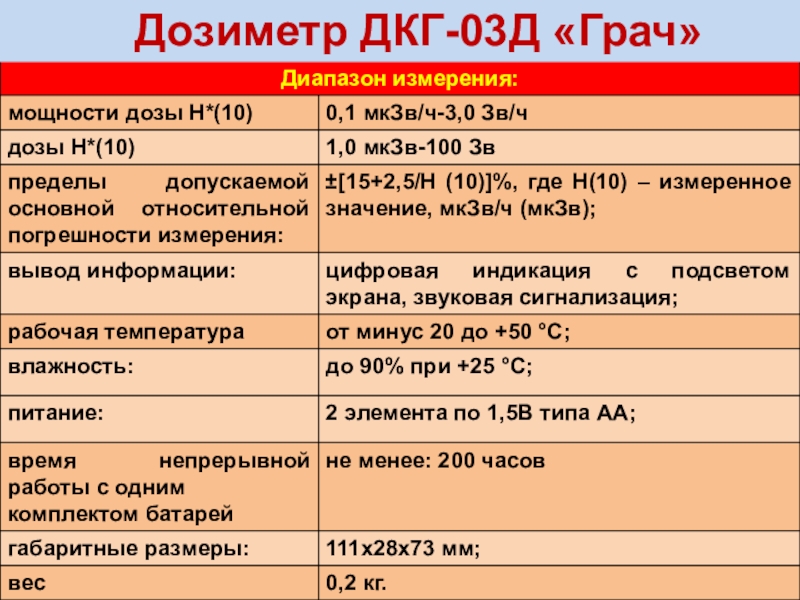

Дозиметр ДКГ-03Д «Грач»

Дозиметр предназначен для измерений:
- мощности амбиентного эквивалента дозы гамма излучения H (10) (МАЭД);
- амбиентного эквивалента дозы гамма-излучения Н(10) (АЭД).

при использовании источников ионизирующего излучения, в пунктах специального и таможенного контроля, а также в экологических службах и санитарно- эпидемиологических станциях.
Дозиметр может использоваться населением для индивидуального контроля радиационной обстановки.
Дозиметр обеспечивает сигнализацию превышения установленного контрольного порога.

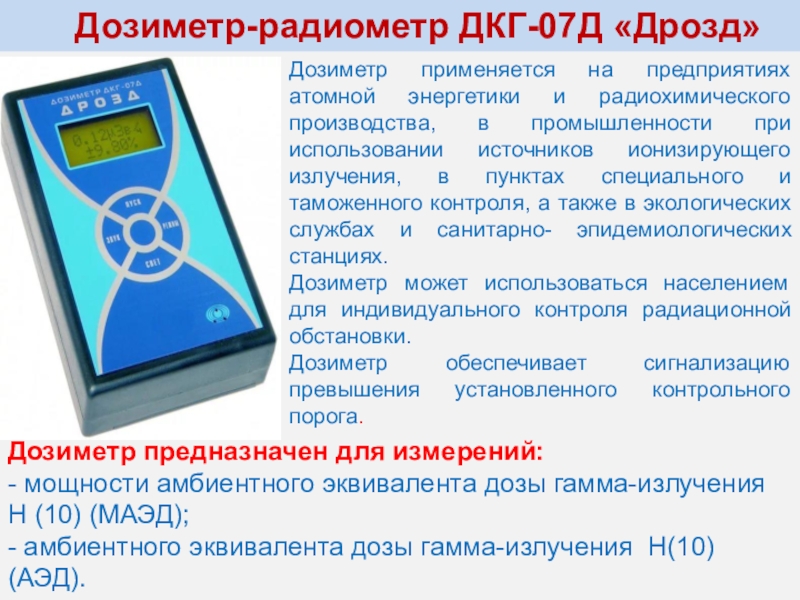

Дозиметр-радиометр ДКГ-07Д «Дрозд»

Дозиметр предназначен для измерений:
- мощности амбиентного эквивалента дозы гамма-излучения H (10) (МАЭД);
- амбиентного эквивалента дозы гамма-излучения Н(10) (АЭД).

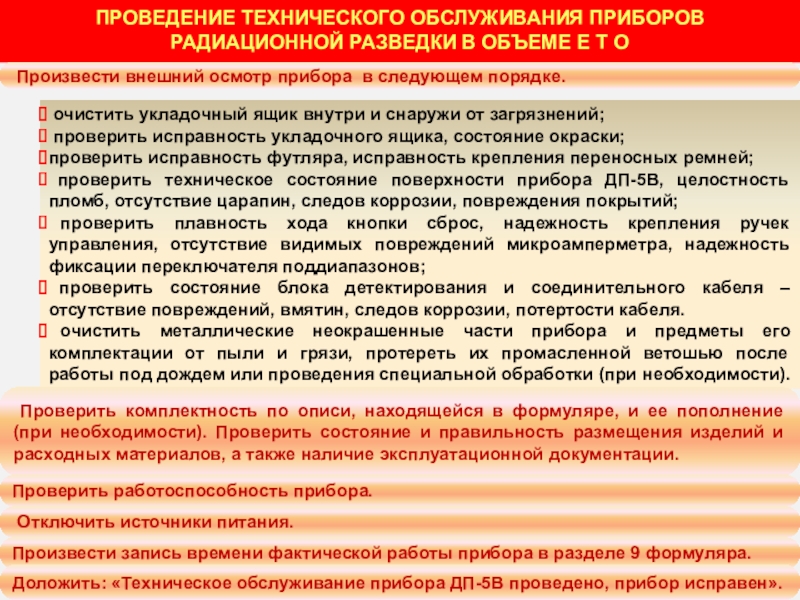

Произвести внешний осмотр прибора в следующем порядке.

очистить укладочный ящик внутри и снаружи от загрязнений;
проверить исправность укладочного ящика, состояние окраски;
проверить исправность футляра, исправность крепления переносных ремней;
проверить техническое состояние поверхности прибора ДП-5В, целостность пломб, отсутствие царапин, следов коррозии, повреждения покрытий;
проверить плавность хода кнопки сброс, надежность крепления ручек управления, отсутствие видимых повреждений микроамперметра, надежность фиксации переключателя поддиапазонов;
проверить состояние блока детектирования и соединительного кабеля – отсутствие повреждений, вмятин, следов коррозии, потертости кабеля.
очистить металлические неокрашенные части прибора и предметы его комплектации от пыли и грязи, протереть их промасленной ветошью после работы под дождем или проведения специальной обработки (при необходимости).

Проверить комплектность по описи, находящейся в формуляре, и ее пополнение (при необходимости). Проверить состояние и правильность размещения изделий и расходных материалов, а также наличие эксплуатационной документации.

Проверить работоспособность прибора.

Отключить источники питания.

Произвести запись времени фактической работы прибора в разделе 9 формуляра.

Доложить: «Техническое обслуживание прибора ДП-5В проведено, прибор исправен».

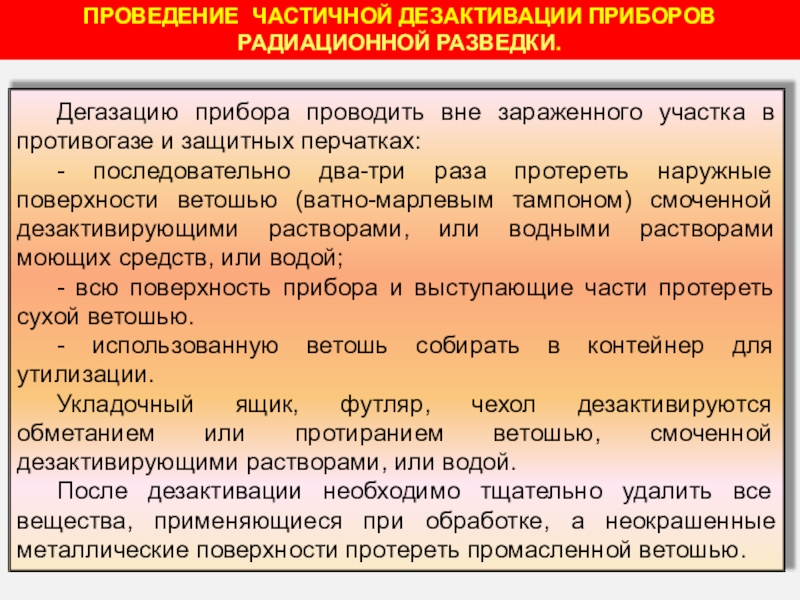

в противогазе и защитных перчатках:
- последовательно два-три раза протереть наружные поверхности ветошью (ватно-марлевым тампоном) смоченной дезактивирующими растворами, или водными растворами моющих средств, или водой;
- всю поверхность прибора и выступающие части протереть сухой ветошью.
- использованную ветошь собирать в контейнер для утилизации.
Укладочный ящик, футляр, чехол дезактивируются обметанием или протиранием ветошью, смоченной дезактивирующими растворами, или водой.
После дезактивации необходимо тщательно удалить все вещества, применяющиеся при обработке, а неокрашенные металлические поверхности протереть промасленной ветошью.
