Приборы химической разведки и химического контроля (газоанализаторы)

27. 12. 2005г.)

27. 12. 2005г.)

27. 12. 2005г.)

27. 12. 2005г.)

(от 27. 12. 2005г.)

зоман, V-газы и др.,
а также АХОВ (хлора и аммиака) с выдачей светового и звукового сигнала оповещения.

Состав:

-Укладочный ящик и ЗИП

Прибор обладает высокими показателями надежности

Газосигнализатор входит в состав защитного жилета
химика-наблюдателя

- Блок индикации

- Зарядное устройство

ТТХ:

Быстродействие по АХОВ не > 2 мин.

Быстродействие по ОВ не > 5 мин.

Питание: аккум. ( борт сеть) =12 (27) В.

Масса – 1,0 кг.

1

2

+

!

на технике, а также в сыпучих материалах следующих ОВ: паров ФОВ (Ви-икс, зарина, зомана), иприта, фосгена, синильной кислоты, хлорциана.

Индикат.
трубки

Фильтры

Корпус

Защ. колпачки

Насадка

Патроны
к грелке

Грелка

с подогревом ИТ = до - 40о

Масса = 2,3 кг.

Принцип действия основан на изменении окраски наполнителя ИТ путем прокачивания через них анализируемого воздуха.

Меры безопасности при работе с ВПХР:

Режим работы

Насос

концентрации ОВ, АХОВ в воздухе, на местности, в продуктах питания, воде, фураже и других объектах.

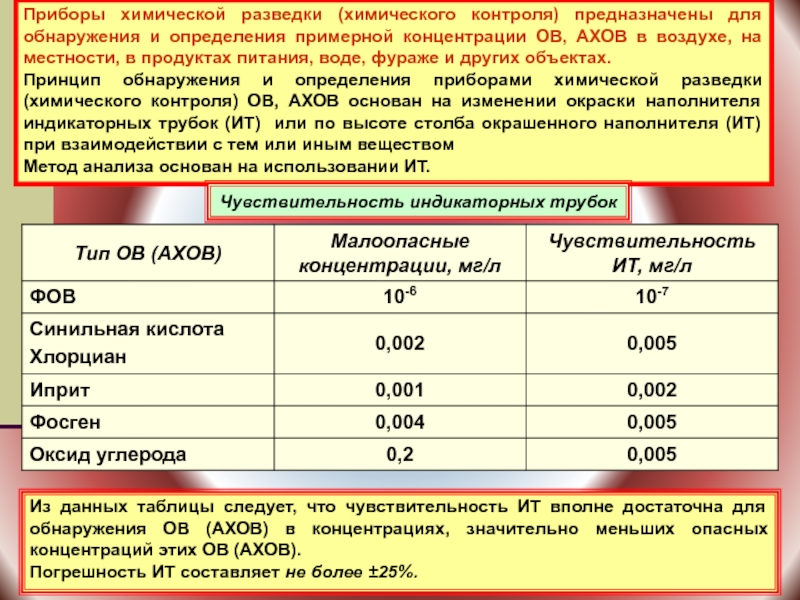

Принцип обнаружения и определения приборами химической разведки (химического контроля) ОВ, АХОВ основан на изменении окраски наполнителя индикаторных трубок (ИТ) или по высоте столба окрашенного наполнителя (ИТ)при взаимодействии с тем или иным веществом
Метод анализа основан на использовании ИТ.

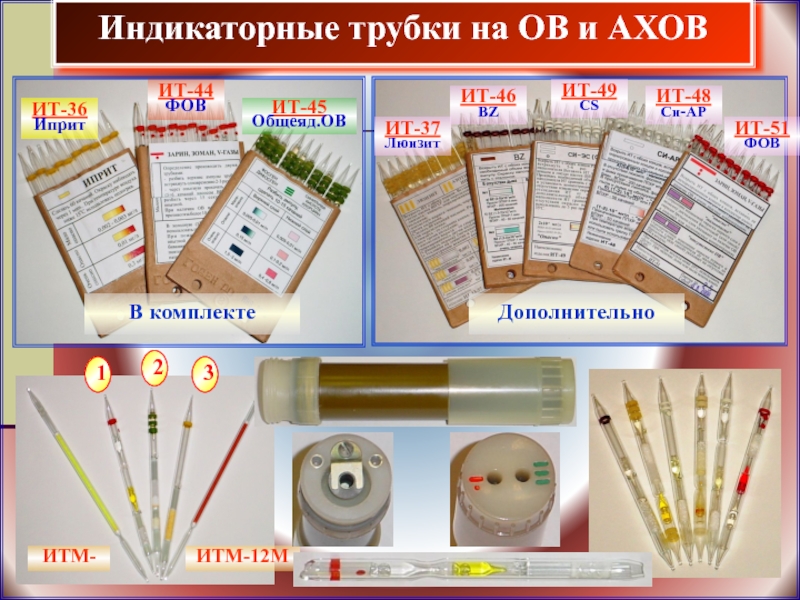

Чувствительность индикаторных трубок

Из данных таблицы следует, что чувствительность ИТ вполне достаточна для обнаружения ОВ (АХОВ) в концентрациях, значительно меньших опасных концентраций этих ОВ (АХОВ).
Погрешность ИТ составляет не более ±25%.

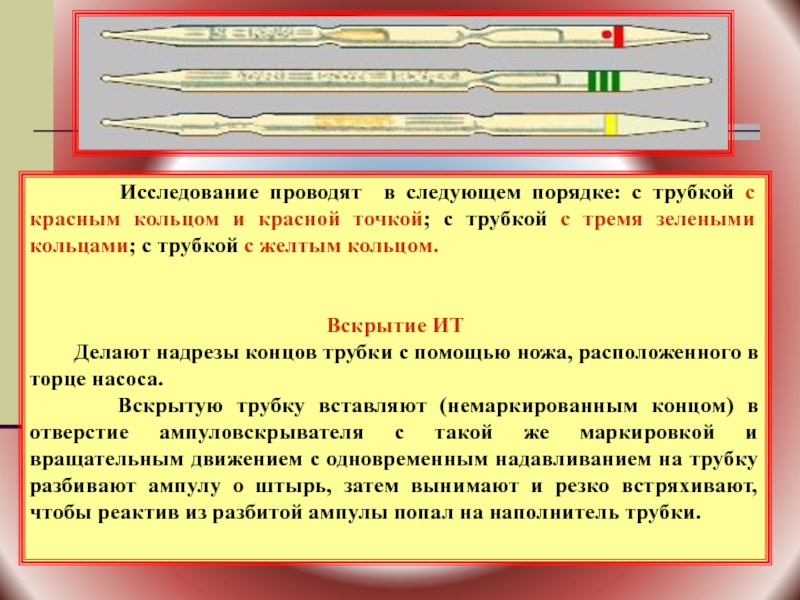

в следующем порядке: с трубкой с красным кольцом и красной точкой; с трубкой с тремя зелеными кольцами; с трубкой с желтым кольцом.


Вскрытие ИТ
Делают надрезы концов трубки с помощью ножа, расположенного в торце насоса.
Вскрытую трубку вставляют (немаркированным концом) в отверстие ампуловскрывателя с такой же маркировкой и вращательным движением с одновременным надавливанием на трубку разбивают ампулу о штырь, затем вынимают и резко встряхивают, чтобы реактив из разбитой ампулы попал на наполнитель трубки.

воздухе. Работа с ИТ, маркированными красным кольцом и красной точкой. Взять две трубки (опытную и контрольную). Вскрыть трубки и разбить верхние ампулы ампуловскрывателем , трубки встряхнуть. Одну из трубок (опытную) вставить немаркированным концом в насос и для прокачивания воздуха сделать 5-6 качаний насосом. Вынуть опытную трубку из насоса и разбить нижние ампулы обеих трубок, одновременно их встряхнуть. Наблюдать за изменением окраски контрольной и опытной трубок от красной до желтой. Если в обеих трубках на наполнителе появился желтый цвет одновременно, то ОВ отсутствуют или имеются в воздухе с концентрацией, меньшей чувствительности трубки. К моменту образования желтой окраски в контрольной трубке красный цвет верхнего слоя наполнителя в опытной трубке указывает на наличие ФОВ в воздухе (зарина, зомана, Ви-Икс) в опасных концентрациях. Если желтая окраска в трубках образуется сразу после разбивания ампул, то это свидетельствует о наличии в воздухе паров кислых веществ. В таком случае определение ОВ необходимо производить с использованием противодымного фильтра. Эту спицифичность трубок можно использовать при определении таких СДЯВ, как хлор, аммиак, окислы азота.

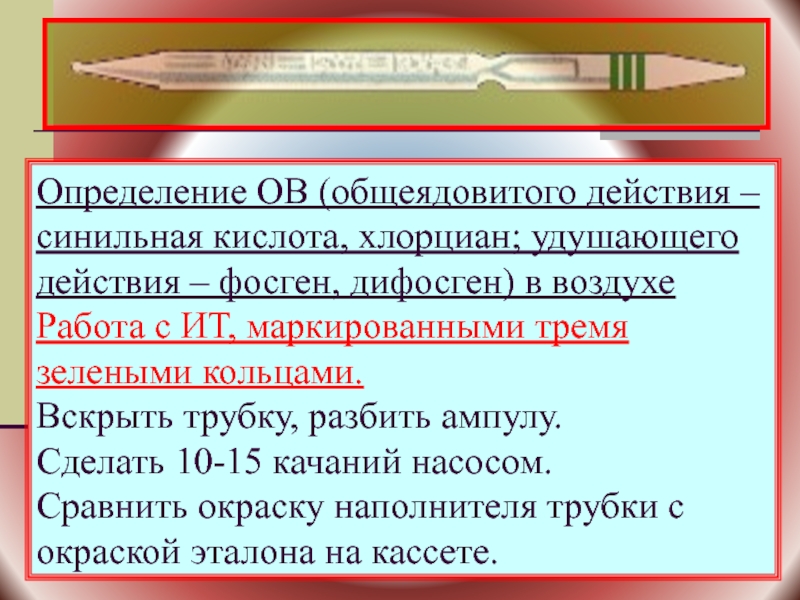

фосген, дифосген) в воздухе Работа с ИТ, маркированными тремя зелеными кольцами. Вскрыть трубку, разбить ампулу. Сделать 10-15 качаний насосом. Сравнить окраску наполнителя трубки с окраской эталона на кассете.

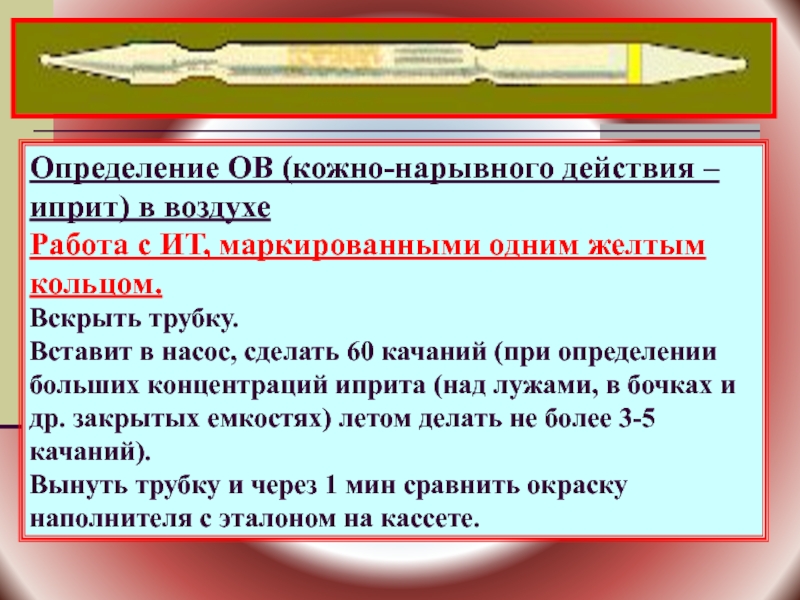

одним желтым кольцом. Вскрыть трубку. Вставит в насос, сделать 60 качаний (при определении больших концентраций иприта (над лужами, в бочках и др. закрытых емкостях) летом делать не более 3-5 качаний). Вынуть трубку и через 1 мин сравнить окраску наполнителя с эталоном на кассете.

использовать СИЗ.
Не допускать попадания зараженной пробы на одежду и прибор (при попадании ОВ – дегазация).
Не допускать порезов перчаток при вскрытии ИТ.
Грелку с патронами использовать при температуре ниже 15ºС. При попадании жидкости из патрона на открытые участки тела немедленно промыть их большим количеством воды.

При подозрении на наличие ОВ в воздухе обследовать его с помощью ИТ в следующей последовательности:
трубкой с красным кольцом и точкой – зарин, зоман, Ви-Икс;
трубкой с тремя зелеными кольцами – фосген, дифосген, синильную кислоту, хлорциан;
трубкой с желтым кольцом – иприт.
Для определения ОВ в дымовой волне использовать противодымный фильтр.
Для определения ОВ на местности, технике использовать защитный колпачок.
Грелку использовать при температуре:
ниже 5ºС – подогревать трубку с красным кольцом и точкой 1 минуту. Перегрев не допустим.
ниже 15ºС – трубку с желтым кольцом.
При работе с грелкой штырь не вынимать до прекращения выделения паров. Грелка работоспособна от одного патрона 7–10 минут.
По окончании работы очистить прибор от загрязнений, при необходимости провести дегазацию, доукомплектовать.

Памятка по обращению с ВПХР

(воздуха, воды, почвы
и продуктов питания).

Определяемые АХОВ:

Масса – 3,0 кг.

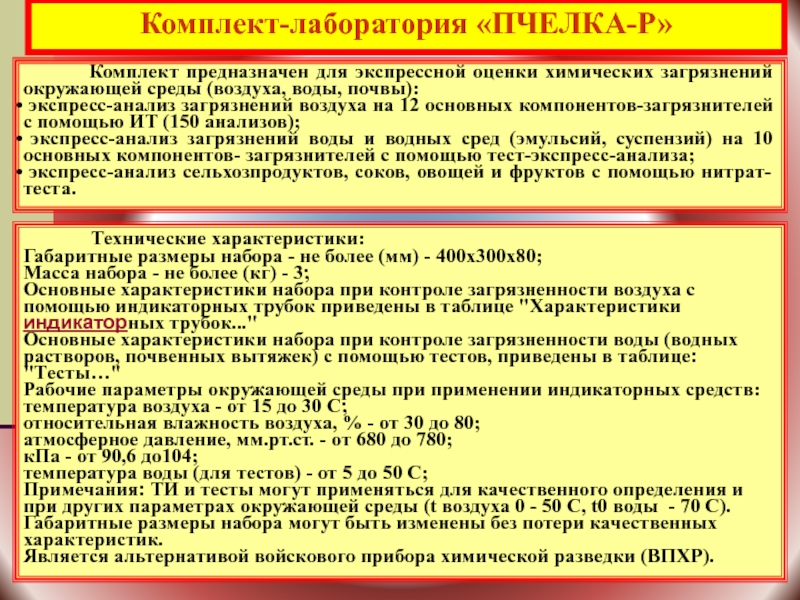

химических загрязнений окружающей среды (воздуха, воды, почвы):
экспресс-анализ загрязнений воздуха на 12 основных компонентов-загрязнителей с помощью ИТ (150 анализов);
экспресс-анализ загрязнений воды и водных сред (эмульсий, суспензий) на 10 основных компонентов- загрязнителей с помощью тест-экспресс-анализа;
экспресс-анализ сельхозпродуктов, соков, овощей и фруктов с помощью нитрат-теста.

Технические характеристики:
Габаритные размеры набора - не более (мм) - 400х300х80;
Масса набора - не более (кг) - 3;
Основные характеристики набора при контроле загрязненности воздуха с помощью индикаторных трубок приведены в таблице "Характеристики индикаторных трубок..."
Основные характеристики набора при контроле загрязненности воды (водных растворов, почвенных вытяжек) с помощью тестов, приведены в таблице: "Тесты…"
Рабочие параметры окружающей среды при применении индикаторных средств:
температура воздуха - от 15 до 30 С;
относительная влажность воздуха, % - от 30 до 80;
атмосферное давление, мм.рт.ст. - от 680 до 780;
кПа - от 90,6 до104;
температура воды (для тестов) - от 5 до 50 С;
Примечания: ТИ и тесты могут применяться для качественного определения и при других параметрах окружающей среды (t воздуха 0 - 50 С, t0 воды  - 70 С).
Габаритные размеры набора могут быть изменены без потери качественных характеристик.
Является альтернативой войскового прибора химической разведки (ВПХР).

загрязненности объектов окружающей среды без использования дополнительного и электропотребляющего оборудования в лабораторных, производственных, складских помещениях, труднодоступных местах а также в полевых условиях.
2. Миниэкспресс лаборатория "Пчелка - Р"  успешно используется при аттестации рабочих мест и санитарном контроле воздуха рабочей зоны.
3. Миниэкспресс лаборатория "Пчелка-Р" особенно полезна для получения сигнальной информации в условиях аварий, при чрезвычайных ситуациях, при технологическом контроле утечек опасных сред, а также при химическом контроле в местах выброса АХОВ.
4. Эффективно применение миниэкспресс лаборатории "Пчелка - Р"  для предварительной оценки состава воздуха, газовых сред, промышленных выбросов, связанной с защитой здоровья населения и охраной окружающей среды.

Индикация – световая и цифровая

для низких – в мг/м3;
для средних – в г/м3 (мг/л);
для высоких – в об.%.

Погрешность ИТ составляет не более ±25% с учетом влияния неконтролируемых факторов в сравнительно широких диапазонах температуры, давления и влажности воздуха.

концов.
Подсоединить конец ИТ с перетяжкой к уплотнительной муфте НП-3М (АМ-5).
Прокачать через ИТ 200 (400) см3 анализируемого воздуха.
Максимальное время прокачки не превышает 2 (4) мин.

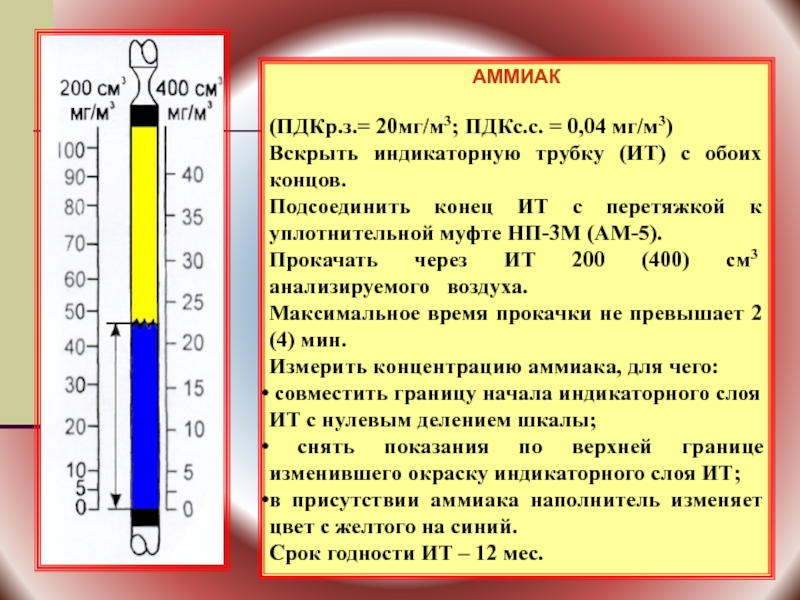

Измерить концентрацию аммиака, для чего:
совместить границу начала индикаторного слоя ИТ с нулевым делением шкалы;
снять показания по верхней границе изменившего окраску индикаторного слоя ИТ;
в присутствии аммиака наполнитель изменяет цвет с желтого на синий.
Срок годности ИТ – 12 мес.

(4000 см3)

Вскрыть ИТ с обоих концов.
Подсоединить ИТ немаркированным концом к уплотнительной муфте НП-3М (АМ-5).
Прокачать указанный объем анализируемого воздуха через ИТ.
Определить концентрацию паров ртути в воздухе, сравнив окраску наполнителя ИТ с цветным эталоном (изменение цвета от белого до светлой охры).
Срок годности ИТ – 12 мес.

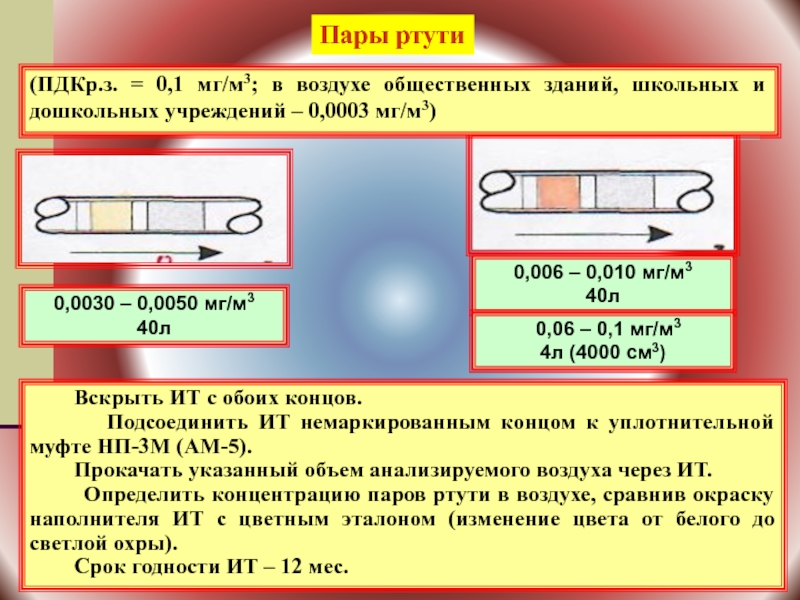

Пары ртути

(ПДКр.з. = 0,1 мг/м3; в воздухе общественных зданий, школьных и дошкольных учреждений – 0,0003 мг/м3)

Признаки непригодности ИТ:
обломаны концы ИТ;
рассыпан наполнитель ИТ;
на внутренней поверхности ИТ следы влаги.
При всех операциях с ИТ (надпиливание и обламывание концов, установка и извлечение ИТ из аспиратора) следует соблюдать осторожность во избежание пореза рук и попадания порошка наполнителя на руки. После окончания работ с ИТ необходимо тщательно вымыть руки с мылом.
Для определения концентрации вредного вещества необходимо:
Взять соответствующую ИТ и отломить оба конца.
Вставить ИТ в аспиратор концом, на который указывает стрелка(или немаркированным концом).
Прокачать через ИТ необходимое количество газа, указанного на ИТ (или указанного в паспорте).
Отсоединить ИТ от насоса и по высоте окрашенного (прореагировавшего) наполнителя определить концентрацию анализируемого вещества.
Не допускается хранение ИТ на солнечном свету, вблизи отопительных и нагревательных приборов, перевозка ИТ совместно с агрессивными материалами
Использованные ИТ подвергаются измельчению (дробление любым способом) с последующей дегазацией и захоронением в специально отведенных местах.

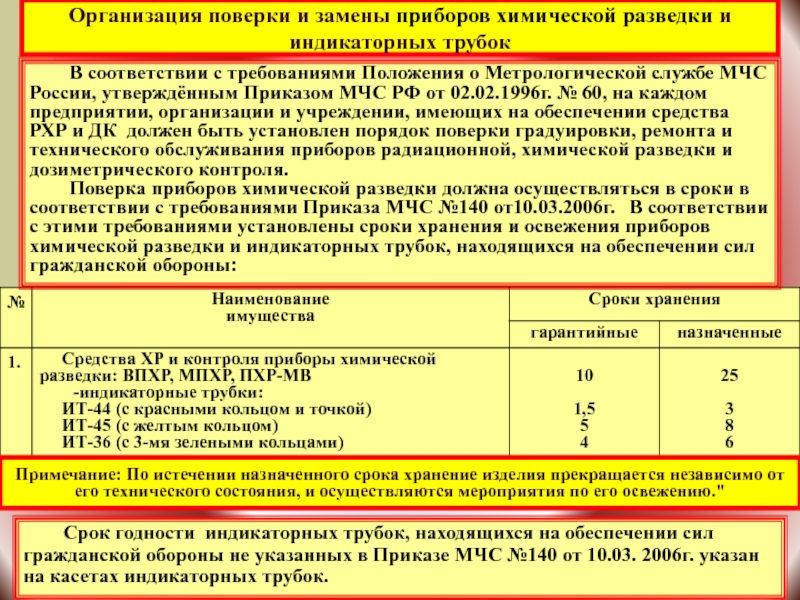

Эксплуатация, хранение и утилизация индикаторных трубок

с требованиями Положения о Метрологической службе МЧС России, утверждённым Приказом МЧС РФ от 02.02.1996г. № 60, на каждом предприятии, организации и учреждении, имеющих на обеспечении средства РХР и ДК должен быть установлен порядок поверки градуировки, ремонта и технического обслуживания приборов радиационной, химической разведки и дозиметрического контроля.
Поверка приборов химической разведки должна осуществляться в сроки в соответствии с требованиями Приказа МЧС №140 от10.03.2006г. В соответствии с этими требованиями установлены сроки хранения и освежения приборов химической разведки и индикаторных трубок, находящихся на обеспечении сил гражданской обороны:

Срок годности индикаторных трубок, находящихся на обеспечении сил гражданской обороны не указанных в Приказе МЧС №140 от 10.03. 2006г. указан на касетах индикаторных трубок.

Примечание: По истечении назначенного срока хранение изделия прекращается независимо от его технического состояния, и осуществляются мероприятия по его освежению."

МЧС РФ - 999 (от 27. 12. 2005г.)

применяемые совместно с насосом (ИТ, индикаторные элементы (ИЭ)).

Технические характеристики

Минимальный фиксированный объем прокачиваемой ГС – 50 см3.
Максимальный фиксированный объем прокачиваемой ГС за один полный ход поршня – 100 см3.
Диапазон рабочих температур 10-40ºС при относительной влажности от 30 до 95%.
Предел допустимой относительной погрешности величины прокачиваемого объема – ±5%.
Средний срок службы насоса – 5 лет.

Ручной насос пробоотборник-дозатор (аспиратор)

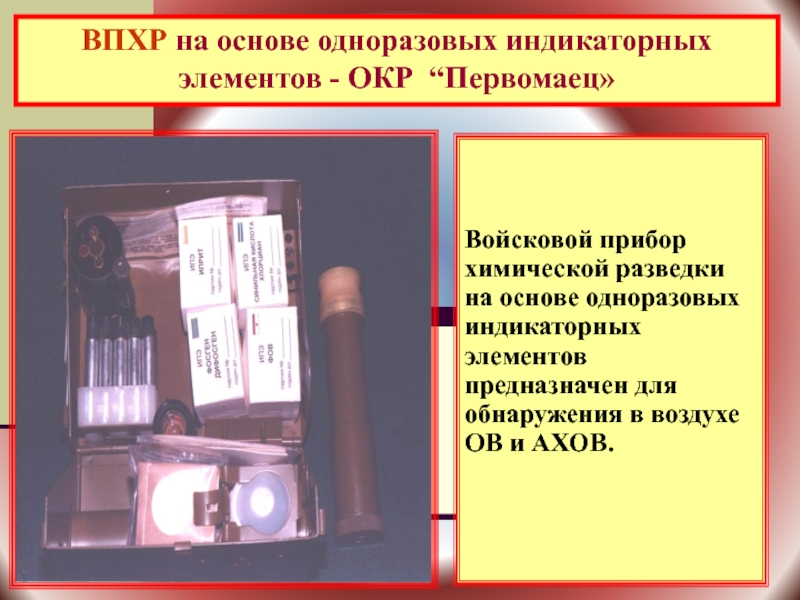

разведки на основе одноразовых индикаторных элементов предназначен для обнаружения в воздухе ОВ и АХОВ.

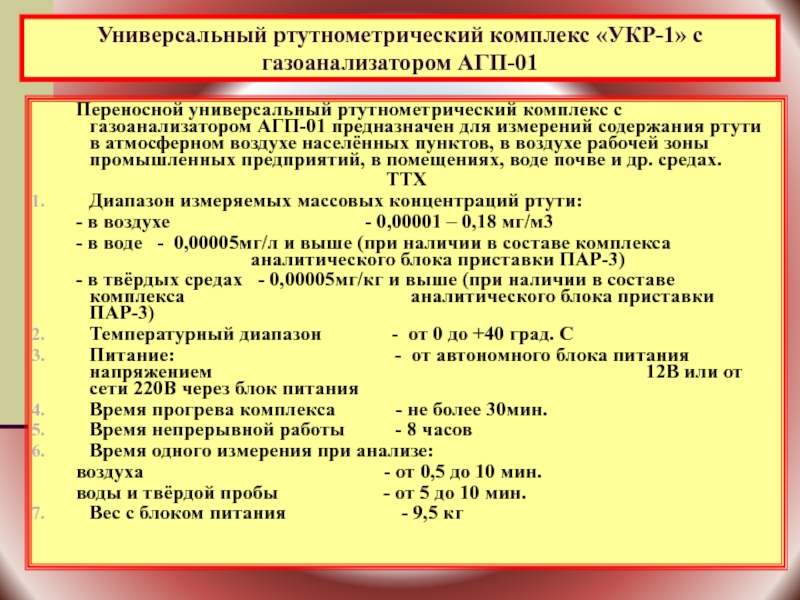

газоанализатором АГП-01 предназначен для измерений содержания ртути в атмосферном воздухе населённых пунктов, в воздухе рабочей зоны промышленных предприятий, в помещениях, воде почве и др. средах.
ТТХ
Диапазон измеряемых массовых концентраций ртути:
- в воздухе - 0,00001 – 0,18 мг/м3
- в воде - 0,00005мг/л и выше (при наличии в составе комплекса аналитического блока приставки ПАР-3)
- в твёрдых средах - 0,00005мг/кг и выше (при наличии в составе комплекса аналитического блока приставки ПАР-3)
Температурный диапазон - от 0 до +40 град. С
Питание: - от автономного блока питания напряжением 12В или от сети 220В через блок питания
Время прогрева комплекса - не более 30мин.
Время непрерывной работы - 8 часов
Время одного измерения при анализе:
воздуха - от 0,5 до 10 мин.
воды и твёрдой пробы - от 5 до 10 мин.
Вес с блоком питания - 9,5 кг

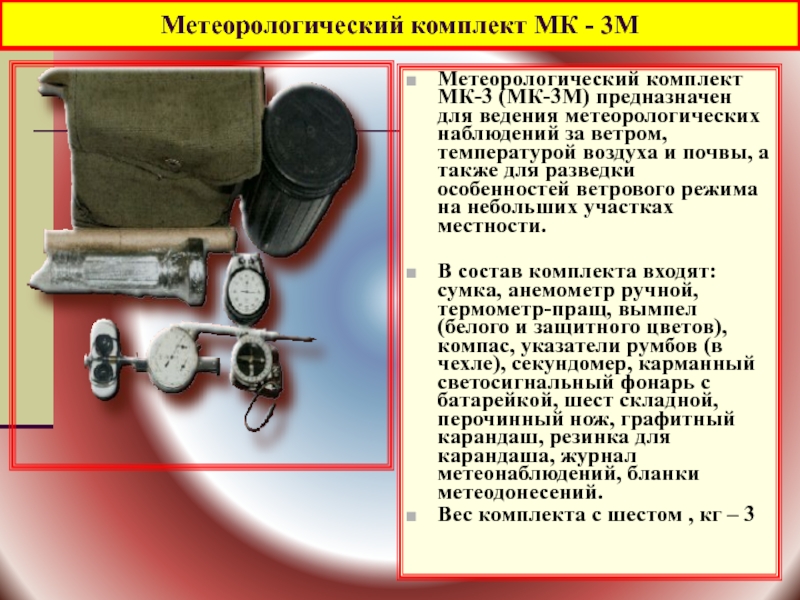

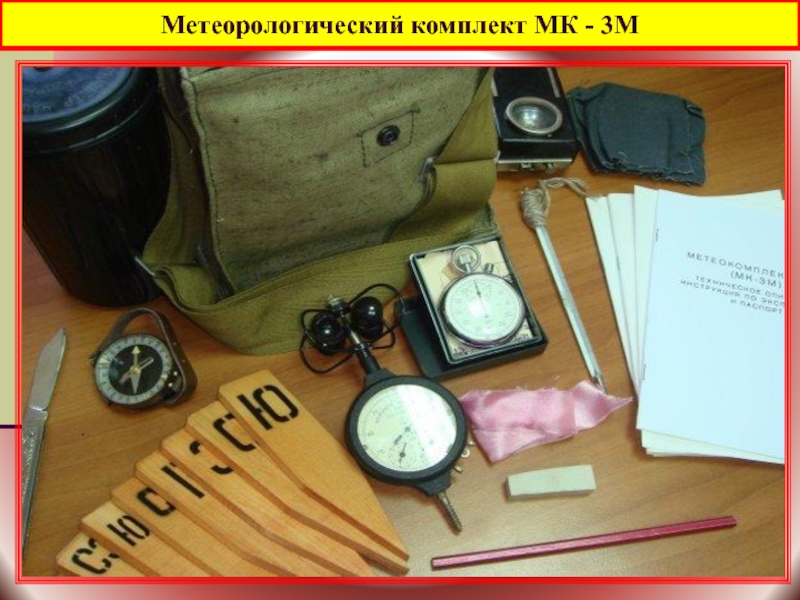

метеорологических наблюдений за ветром, температурой воздуха и почвы, а также для разведки особенностей ветрового режима на небольших участках местности.

В состав комплекта входят: сумка, анемометр ручной, термометр-пращ, вымпел (белого и защитного цветов), компас, указатели румбов (в чехле), секундомер, карманный светосигнальный фонарь с батарейкой, шест складной, перочинный нож, графитный карандаш, резинка для карандаша, журнал метеонаблюдений, бланки метеодонесений.
Вес комплекта с шестом , кг – 3

приборов и принадлежностей, входящих в состав метеокомплекта. Она изготавливается из хлопчатобумажной ткани (снаружи) и прорезиненной ткани (внутри).Внутри сумки имеются отделения для размещения в них приборов и принадлежностей метеокомплекта.
Ручной анемометр предназначен для измерения скорости ветра у земли в диапазоне от 1 до 20 м/с. При пользовании анемометром необходим секундомер (или часы с секундной стрелкой).Анемометр состоит из следующих основных частей: вертушки, посаженной на ось счетного механизма, с тремя указывающими стрелками; червяка, связанного с редуктором счетного механизма.Вращение чашечных полушарий вертушки передается оси, на которой нарезан червяк; червяк передает движение через редуктор стрелкам счетного механизма.
Термометр-пращ предназначен для измерения температуры воздуха и поверхности почвы. Он представляет собой цилиндрический толстостенный стеклянный капилляр; в нижней части капилляр расширяется, образуя резервуар, который заполнен ртутью.На наружной поверхности термометра-праща нанесена шкала. Цена деления шкалы 1°(или 0,5°). Каждый десятый градус шкалы оцифрован, каждый пятый градус шкалы выделен длинным штрихом, а иногда и цифрой. Полуградусные деления (если они есть) отмечены короткими штрихами.
Вымпел предназначен для определения направления ветра. Он представляет собой шелковую ленту шириной 20 - 30 мм. На одном конце ленты имеется петля, обшитая нитками; этой петлей вымпел надевают на конусообразный винт анемометра. Отклонение вымпела по ветру определяется по компасу или по установленным вокруг шеста указателям румбов.
Компас предназначен для определения направления ветра по вымпелу и ориентирования указателей румбов по сторонам горизонта.
Указатели румбов предназначены для обозначения сторон горизонта на местности. В комплект указателей румбов входят восемь пластин с заостренными концами с обозначениями сторон горизонта (С, СВ, Н, ЮВ, Ю, ЮЗ, 3, СЗ). При работе с метеокомплектом указатели втыкаются в землю радиально вокруг шеста метеокомплекта надписью букв в сторону шеста.
Секундомер предназначен для отсчета времени при работе с анемометром во время определения скорости ветра.
Карманный светосигнальный фонарь предназначен для работы с приборами метеокомплекта в ночное время суток.
Шест предназначен для установки на нем анемометра с вымпелом во время наблюдений. Шест состоит из трех звеньев, скрепляющихся между собой карабинами. Нижнее звено имеет заостренный конец для втыкания в грунт; верхнее звено имеет на конце отверстие для установки анемометра. Для переноски все три звена шеста складываются.

разведки знаками ограждения для обозначения границ районов, зараженных радиоактивными веществами, границ участков местности, зараженных отравляющими веществами; направления обходов зараженных районов.
Границы зараженных участков обозначаются, как правило, только на направлениях действий или маршрутах движения войск и других формирований.
В комплект КЗО-1 входят
брезентовая сумка, в которой помещаются:
- десять щитов, окрашенных в желтый цвет;
- пять электрофонарей с батарейками;
- двадцать бумажных треугольников для записей;
- два карандаша;
- штырь;
- паспорт.
брезентовый чехол с десятью алюминиевыми стойками.
Знаки на местности размещают с таким расчетом, чтобы они ясно определяли границы зараженного участка и были видимы один от другого: обычно днем знаки видны на расстоянии до 200 м, ночью - до 100 м, электрофонарь непрерывно светит в течение 48 часов.

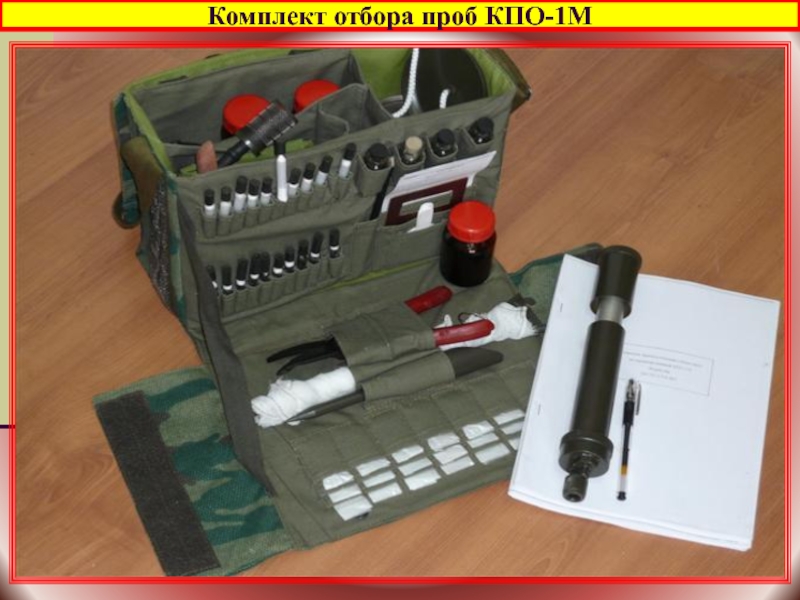

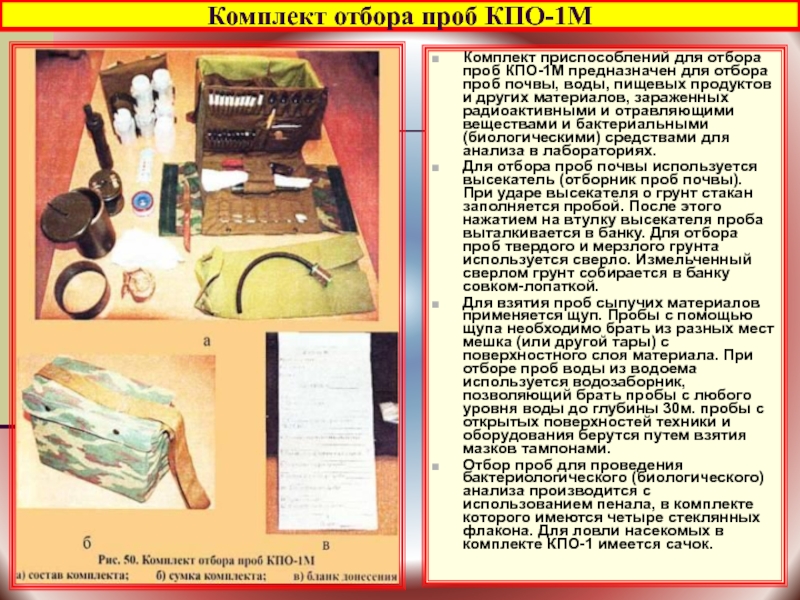

отбора проб почвы, воды, пищевых продуктов и других материалов, зараженных радиоактивными и отравляющими веществами и бактериальными (биологическими) средствами для анализа в лабораториях.
Для отбора проб почвы используется высекатель (отборник проб почвы). При ударе высекателя о грунт стакан заполняется пробой. После этого нажатием на втулку высекателя проба выталкивается в банку. Для отбора проб твердого и мерзлого грунта используется сверло. Измельченный сверлом грунт собирается в банку совком-лопаткой.
Для взятия проб сыпучих материалов применяется щуп. Пробы с помощью щупа необходимо брать из разных мест мешка (или другой тары) с поверхностного слоя материала. При отборе проб воды из водоема используется водозаборник, позволяющий брать пробы с любого уровня воды до глубины 30м. пробы с открытых поверхностей техники и оборудования берутся путем взятия мазков тампонами.
Отбор проб для проведения бактериологического (биологического) анализа производится с использованием пенала, в комплекте которого имеются четыре стеклянных флакона. Для ловли насекомых в комплекте КПО-1 имеется сачок.

МЧС РФ - 999 (от 27. 12. 2005г.)

10-12 км маршрута или 20 км2 площади;
Радиационная разведка - 30-40 км маршрута или 60 км2 площади.

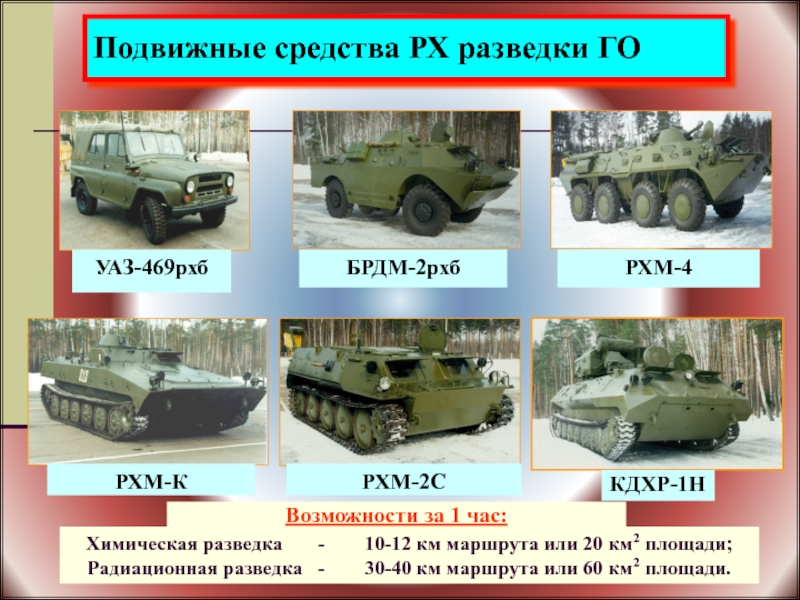

Подвижные средства РХ разведки ГО

Для ведения радиационной и химической разведки в условиях естественных и техногенных катастроф и передачи данных разведки и телевизионного изображения на пункты сбора информации.

Экипаж - 3 чел.
Масса - 52т.
МД - 10 000 рад/ч.
Скорость - до 50 км/ч.

ТТХ:

!

(ОВ) и направления обходов зараженных районов.

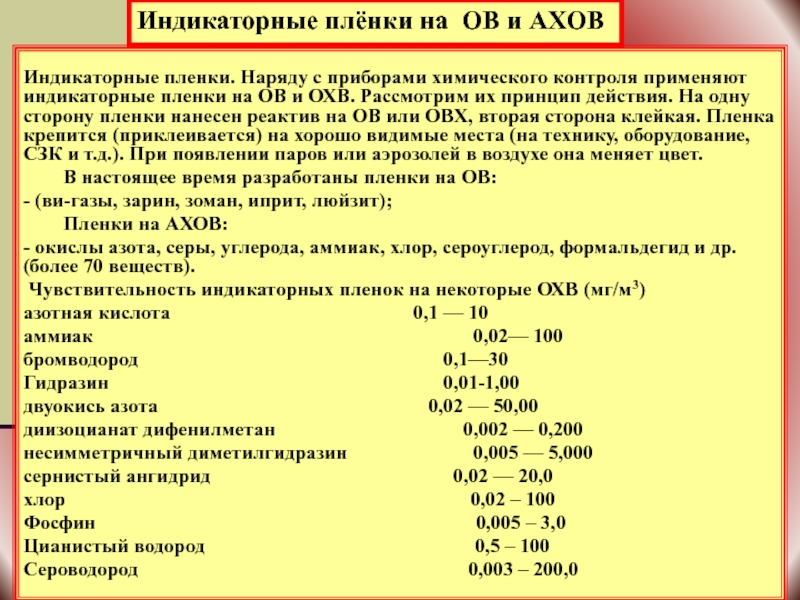

контроля применяют индикаторные пленки на ОВ и ОХВ. Рассмотрим их принцип действия. На одну сторону пленки нанесен реактив на ОВ или ОВХ, вторая сторона клейкая. Пленка крепится (приклеивается) на хорошо видимые места (на технику, оборудование, СЗК и т.д.). При появлении паров или аэрозолей в воздухе она меняет цвет.
В настоящее время разработаны пленки на ОВ:
- (ви-газы, зарин, зоман, иприт, люйзит);
Пленки на АХОВ:
- окислы азота, серы, углерода, аммиак, хлор, сероуглерод, формальдегид и др. (более 70 веществ).
Чувствительность индикаторных пленок на некоторые ОХВ (мг/м3)
азотная кислота 0,1 — 10
аммиак 0,02— 100
бромводород 0,1—30
Гидразин 0,01-1,00
двуокись азота 0,02 — 50,00
диизоцианат дифенилметан 0,002 — 0,200
несимметричный диметилгидразин 0,005 — 5,000
сернистый ангидрид 0,02 — 20,0
хлор 0,02 – 100
Фосфин 0,005 – 3,0
Цианистый водород 0,5 – 100
Сероводород 0,003 – 200,0

воздуха аэрозолей ОВ типа V-газов.
СОСТАВ: Пленка индикаторная - 20 шт.; мешок полиэтиленовый - 1 шт.; конверт - 1шт.; пакет полиэтиленовый - 2 шт.; цветной эталон - 1 шт.; Краткая инструкция по пользованию индикаторной пленкой.
Индикаторная пленка представляет собой полиэтиленовую подложку с нанесенным на одну сторону ее индикаторным слоем. Для крепления индикаторной пленки к различным поверхностям применяется липкая лента, которая прикреплена к обоим концам индикаторной пленки со стороны индикаторной поверхности. Свободная часть липкой ленты защищена бумагой-накладкой. Основу индикаторной рецептуры на пленке АП-1 составляет рН-индикатор - бромкрезоловый зеленый. При попадании на индикаторную поверхность аэрозолей ОВ типа V-газы появляются капли сине-зеленого цвета.

на оснащении НАСФ или должны ими оснащаться.
Они просты по устройству, удобны и надежны в эксплуатации и позволяют, как в военное, так и в мирное время обнаружить радиоактивное, химическое и бактериальное заражение, обнаружить АХОВ, дать им качественную и количественную характеристику, принять меры защиты, организовать и провести лечебные мероприятия.
