Презентация, доклад на тему Приборы химической разведки

учреждение дополнительного профессионального образования (повышения квалификации) специалистов «учебно-методический центр по гражданской обороне, чрезвычайным ситуациям и пожарной безопасности»

их к работе и проведение измерений.

2. Меры безопасности при работе. Техническое обслуживание.

вооружения и средств радиационной, химической и биологической защиты. М., Воениздат, 1993.
В.Н.Александров, В.И.Емельянов. Отравляющие вещества. Учебное пособие.- М.: Воениздат, 1990
Справочник по защите населения от сильнодействующих ядовитых веществ.- М.: ВНИИ ГОЧС, 1995
Положение о дозиметрическом и химическом контроле в ГО. М.: Воен.изд.1981г.
Организация дозиметрического и химического контроля. Учебное пособие. –СПб.: СПБ УМЦ ГОЧС и ПБ, 2006 г.

оснащения НАСФ и НФГО

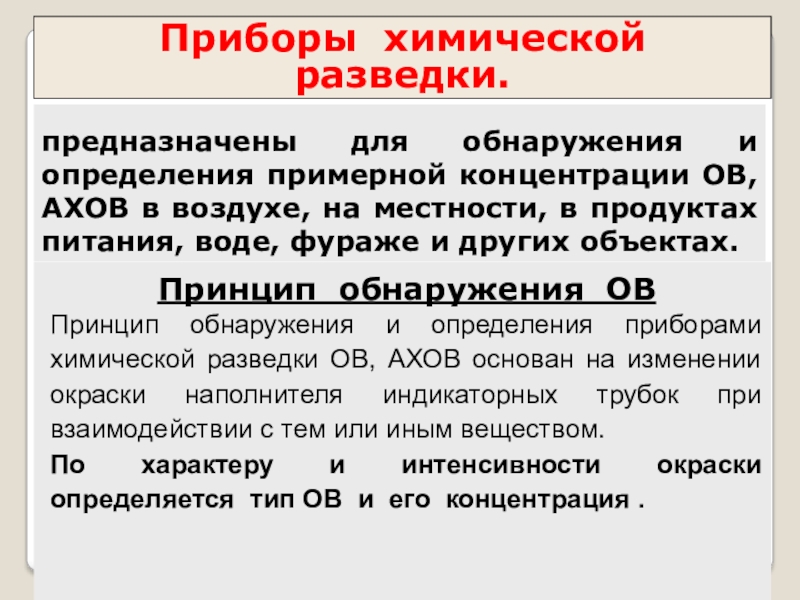

в воздухе, на местности, в продуктах питания, воде, фураже и других объектах.

Принцип обнаружения ОВ
Принцип обнаружения и определения приборами химической разведки ОВ, АХОВ основан на изменении окраски наполнителя индикаторных трубок при взаимодействии с тем или иным веществом.
По характеру и интенсивности окраски определяется тип ОВ и его концентрация .

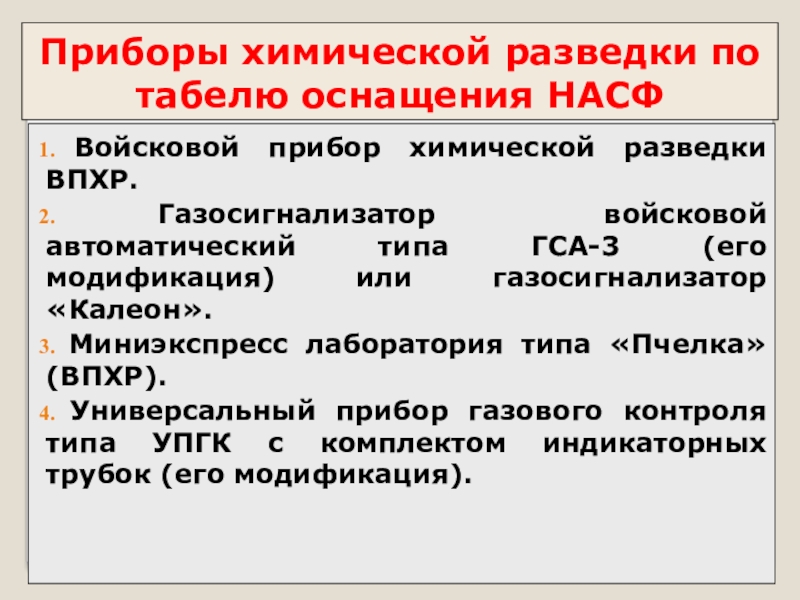

Приборы химической разведки.

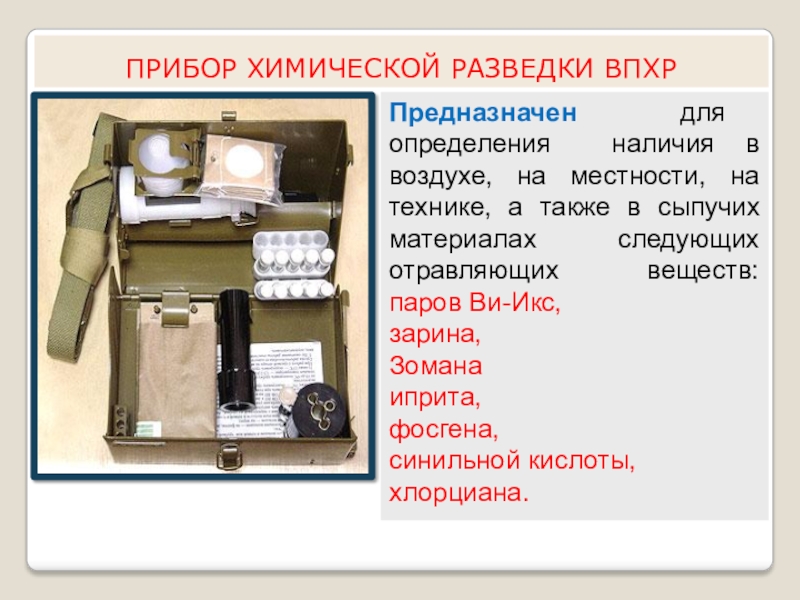

ВПХР.
Газосигнализатор войсковой автоматический типа ГСА-3 (его модификация) или газосигнализатор «Калеон».
Миниэкспресс лаборатория типа «Пчелка» (ВПХР).
Универсальный прибор газового контроля типа УПГК с комплектом индикаторных трубок (его модификация).

на технике, а также в сыпучих материалах следующих отравляющих веществ: паров Ви-Икс,
зарина,
Зомана
иприта, фосгена, синильной кислоты, хлорциана.

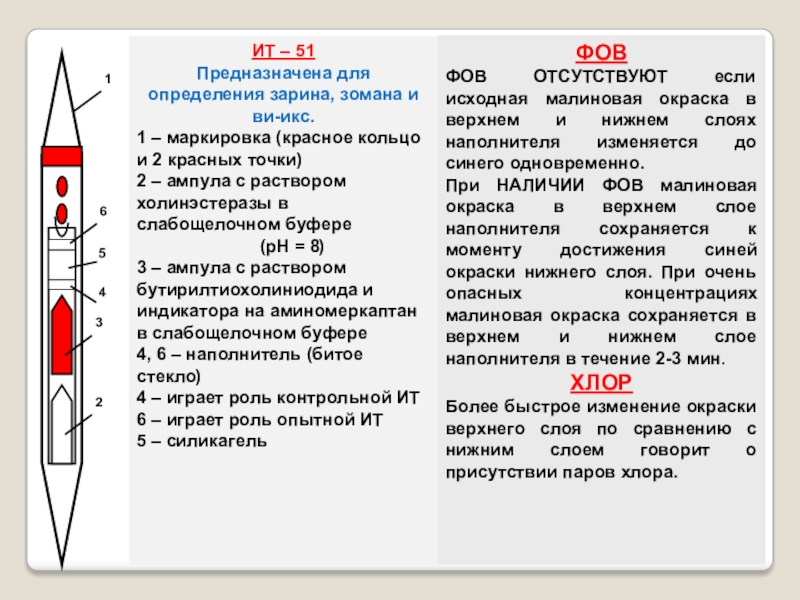

(красное кольцо и 2 красных точки)
2 – ампула с раствором холинэстеразы в слабощелочном буфере
(рН = 8)
3 – ампула с раствором бутирилтиохолиниодида и индикатора на аминомеркаптан в слабощелочном буфере
4, 6 – наполнитель (битое стекло)
4 – играет роль контрольной ИТ
6 – играет роль опытной ИТ
5 – силикагель

ФОВ
ФОВ ОТСУТСТВУЮТ если исходная малиновая окраска в верхнем и нижнем слоях наполнителя изменяется до синего одновременно.
При НАЛИЧИИ ФОВ малиновая окраска в верхнем слое наполнителя сохраняется к моменту достижения синей окраски нижнего слоя. При очень опасных концентрациях малиновая окраска сохраняется в верхнем и нижнем слое наполнителя в течение 2-3 мин.
ХЛОР
Более быстрое изменение окраски верхнего слоя по сравнению с нижним слоем говорит о присутствии паров хлора.

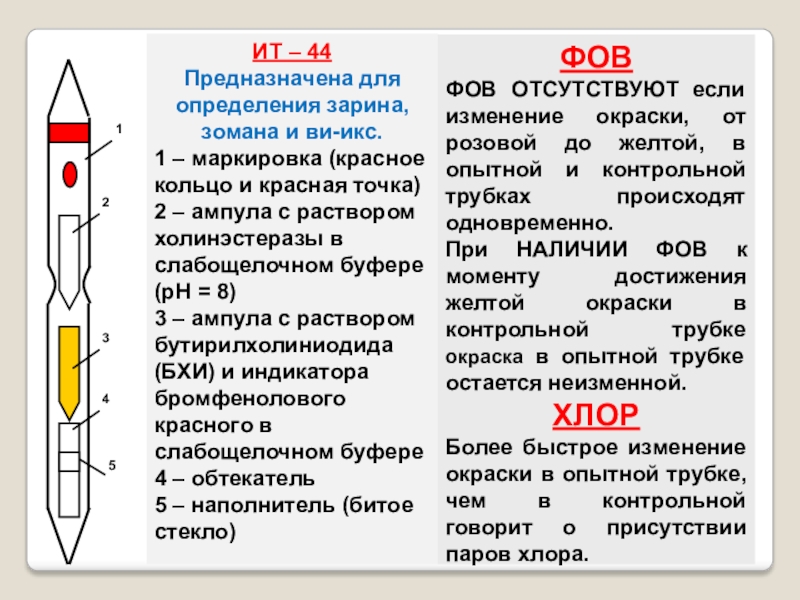

(красное кольцо и красная точка)
2 – ампула с раствором холинэстеразы в слабощелочном буфере (рН = 8)
3 – ампула с раствором бутирилхолиниодида (БХИ) и индикатора бромфенолового красного в слабощелочном буфере
4 – обтекатель
5 – наполнитель (битое стекло)

ФОВ
ФОВ ОТСУТСТВУЮТ если изменение окраски, от розовой до желтой, в опытной и контрольной трубках происходят одновременно.
При НАЛИЧИИ ФОВ к моменту достижения желтой окраски в контрольной трубке окраска в опытной трубке остается неизменной.
ХЛОР
Более быстрое изменение окраски в опытной трубке, чем в контрольной говорит о присутствии паров хлора.

5

может со временем ослабевать).
ХЛОР
При НАЛИЧИИ окраска верхнего наполнителя изменяется на оранжевый цвет.
СОЛЯНАЯ КИСЛОТА, РАКЕТНЫЕ ОКИСЛИТЕЛИ
При НАЛИЧИИ окраска верхнего наполнителя изменяется на желтый цвет.
СИНИЛЬНАЯ КИСЛОТА, ХЛОРЦИАН
При НАЛИЧИИ окраска нижнего наполнителя изменяется на розово-малиновый цвет.
Примечание: образование аналогичной окраски нижнего наполнителя вызывают окислы азота, дым антроценовых шашек, хлорпикрин дает желто-оранжевую окраску, металлохлоридные дымы – желто-коричневую.

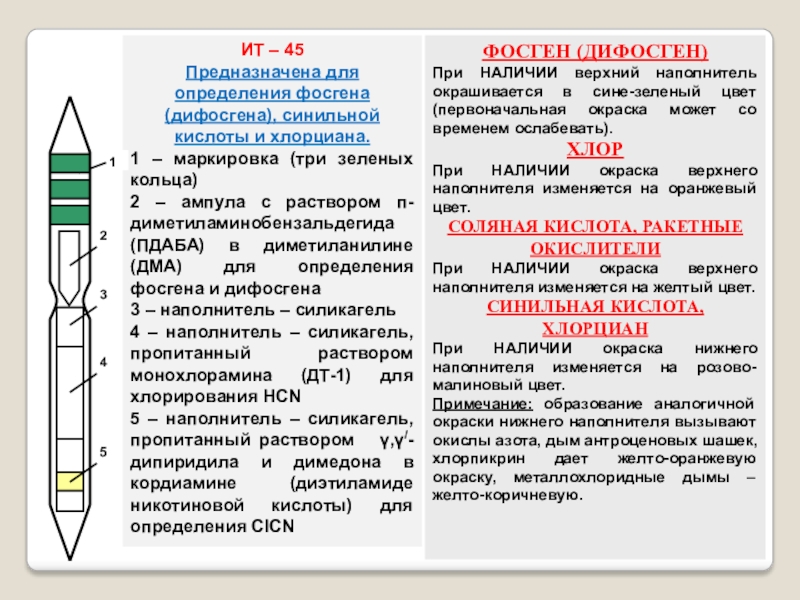

ИТ – 45
Предназначена для определения фосгена (дифосгена), синильной кислоты и хлорциана.
1 – маркировка (три зеленых кольца)
2 – ампула с раствором п-диметиламинобензальдегида (ПДАБА) в диметиланилине (ДМА) для определения фосгена и дифосгена
3 – наполнитель – силикагель
4 – наполнитель – силикагель, пропитанный раствором монохлорамина (ДТ-1) для хлорирования HCN
5 – наполнитель – силикагель, пропитанный раствором γ,γ/-дипиридила и димедона в кордиамине (диэтиламиде никотиновой кислоты) для определения ClCN

кольцо)

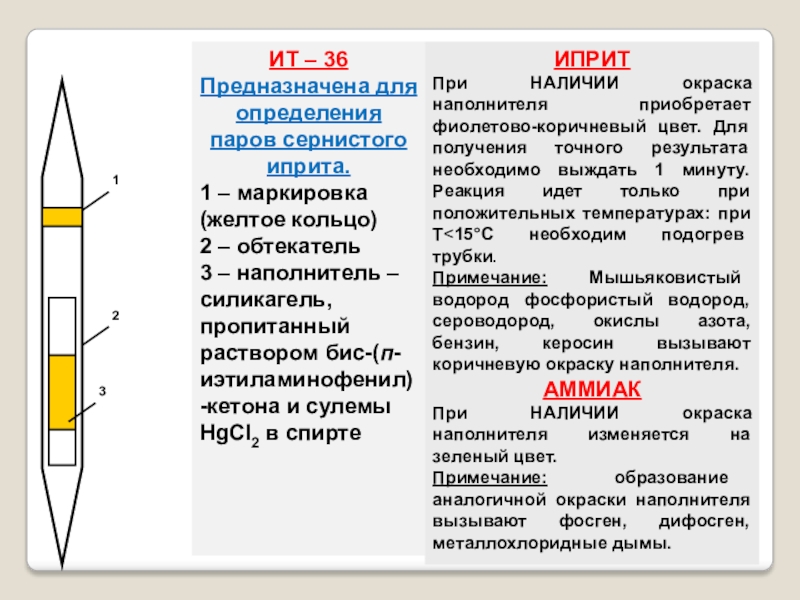

2 – обтекатель
3 – наполнитель – силикагель, пропитанный раствором бис-(п-иэтиламинофенил)-кетона и сулемы HgCl2 в спирте

ИПРИТ
При НАЛИЧИИ окраска наполнителя приобретает фиолетово-коричневый цвет. Для получения точного результата необходимо выждать 1 минуту. Реакция идет только при положительных температурах: при Т<15°С необходим подогрев трубки.
Примечание: Мышьяковистый водород фосфористый водород, сероводород, окислы азота, бензин, керосин вызывают коричневую окраску наполнителя.
АММИАК
При НАЛИЧИИ окраска наполнителя изменяется на зеленый цвет.
Примечание: образование аналогичной окраски наполнителя вызывают фосген, дифосген, металлохлоридные дымы.

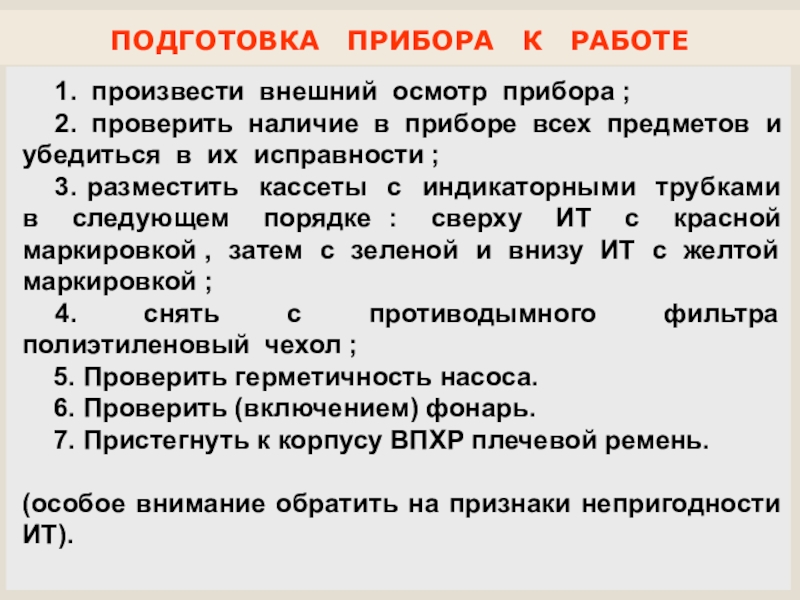

прибора ;
2. проверить наличие в приборе всех предметов и убедиться в их исправности ;
3. разместить кассеты с индикаторными трубками в следующем порядке : сверху ИТ с красной маркировкой , затем с зеленой и внизу ИТ с желтой маркировкой ;
4. снять с противодымного фильтра полиэтиленовый чехол ;
5. Проверить герметичность насоса.
6. Проверить (включением) фонарь.
7. Пристегнуть к корпусу ВПХР плечевой ремень.

(особое внимание обратить на признаки непригодности ИТ).

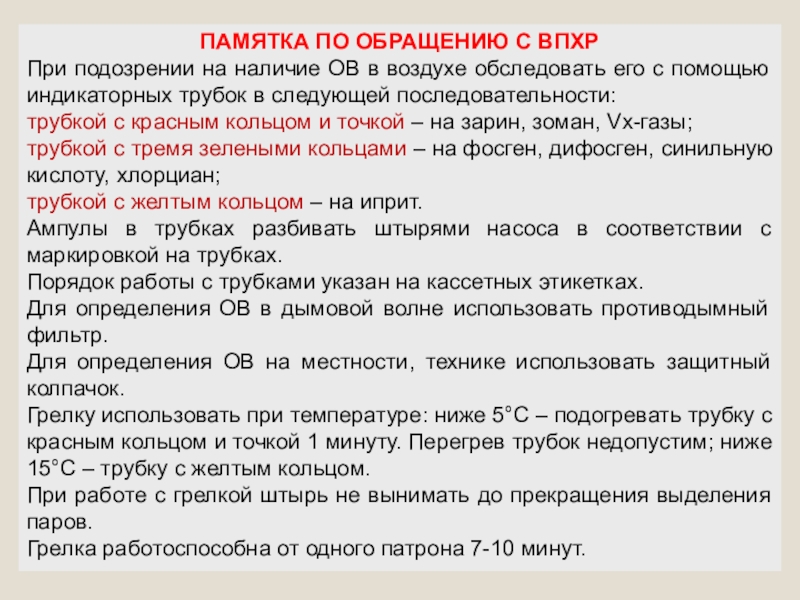

обследовать его с помощью индикаторных трубок в следующей последовательности:
трубкой с красным кольцом и точкой – на зарин, зоман, Vх-газы;
трубкой с тремя зелеными кольцами – на фосген, дифосген, синильную кислоту, хлорциан;
трубкой с желтым кольцом – на иприт.
Ампулы в трубках разбивать штырями насоса в соответствии с маркировкой на трубках.
Порядок работы с трубками указан на кассетных этикетках.
Для определения ОВ в дымовой волне использовать противодымный фильтр.
Для определения ОВ на местности, технике использовать защитный колпачок.
Грелку использовать при температуре: ниже 5°С – подогревать трубку с красным кольцом и точкой 1 минуту. Перегрев трубок недопустим; ниже 15°С – трубку с желтым кольцом.
При работе с грелкой штырь не вынимать до прекращения выделения паров.
Грелка работоспособна от одного патрона 7-10 минут.

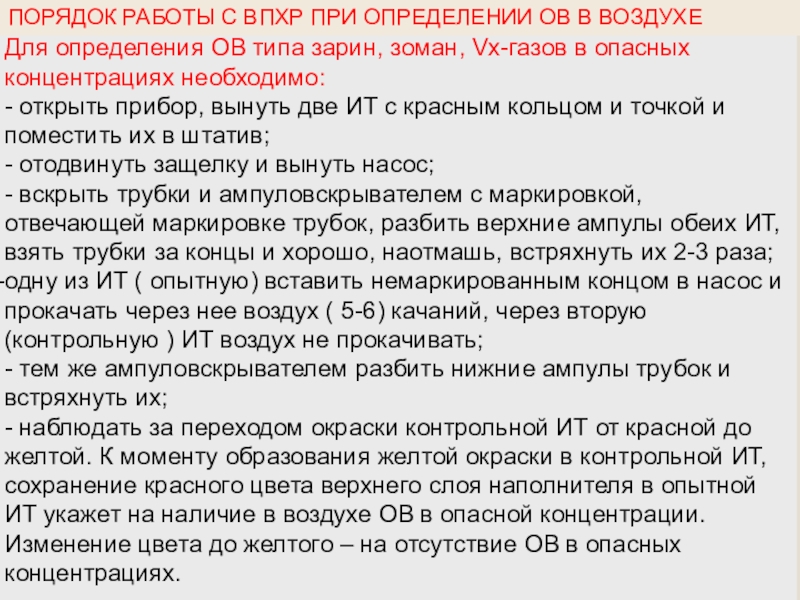

открыть прибор, вынуть две ИТ с красным кольцом и точкой и поместить их в штатив;
- отодвинуть защелку и вынуть насос;
- вскрыть трубки и ампуловскрывателем с маркировкой, отвечающей маркировке трубок, разбить верхние ампулы обеих ИТ, взять трубки за концы и хорошо, наотмашь, встряхнуть их 2-3 раза;
одну из ИТ ( опытную) вставить немаркированным концом в насос и прокачать через нее воздух ( 5-6) качаний, через вторую (контрольную ) ИТ воздух не прокачивать;
- тем же ампуловскрывателем разбить нижние ампулы трубок и встряхнуть их;
- наблюдать за переходом окраски контрольной ИТ от красной до желтой. К моменту образования желтой окраски в контрольной ИТ, сохранение красного цвета верхнего слоя наполнителя в опытной ИТ укажет на наличие в воздухе ОВ в опасной концентрации. Изменение цвета до желтого – на отсутствие ОВ в опасных концентрациях.

ПОРЯДОК РАБОТЫ С ВПХР ПРИ ОПРЕДЕЛЕНИИ ОВ В ВОЗДУХЕ

результат, обследование воздуха продолжается. Порядок работы с ИТ такой же, но:
- при прокачке воздуха через опытную трубку делать 50-60 качаний насосом;
- разбить нижние ампулы не сразу, а через 2 – 3 минуты. ОВ в опасных концентрациях присутствует, если к моменту образования желтой окраски в контрольной ИТ сохранится красный цвет верхнего слоя наполнителя опытной ИТ. Изменения цвета до желтого или розово-оранжевого указывает на отсутствие ОВ в малоопасных концентрациях.

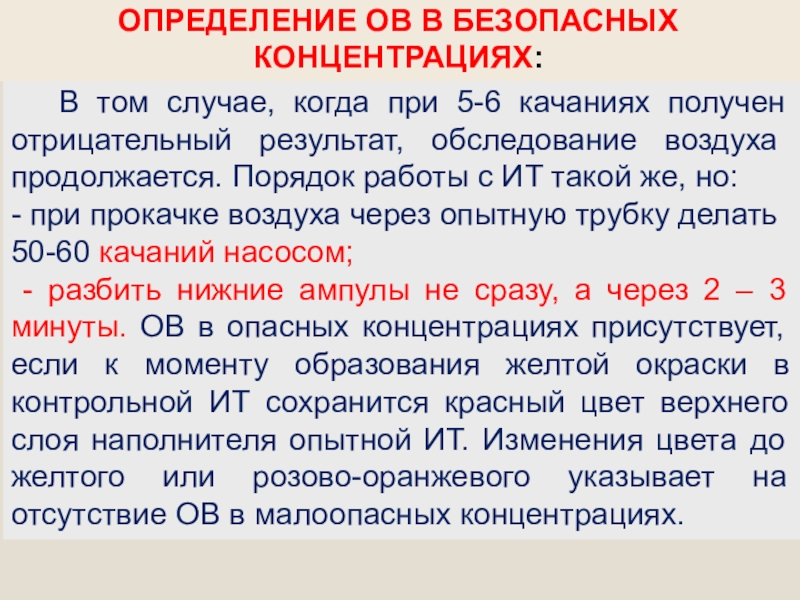

ОПРЕДЕЛЕНИЕ ОВ В БЕЗОПАСНЫХ КОНЦЕНТРАЦИЯХ:

синильную кислоту ) следующий:
вскрыть трубку, разбить ампулу, сделать 10-15 качаний насосом;
сравнить окраску наполнителя трубки с окраской, изображенной на этикетке.

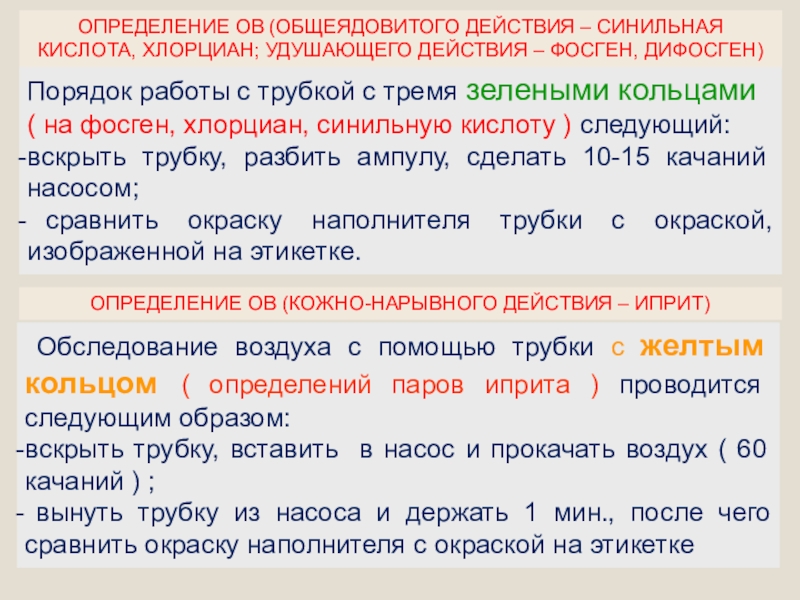

ОПРЕДЕЛЕНИЕ ОВ (ОБЩЕЯДОВИТОГО ДЕЙСТВИЯ – СИНИЛЬНАЯ КИСЛОТА, ХЛОРЦИАН; УДУШАЮЩЕГО ДЕЙСТВИЯ – ФОСГЕН, ДИФОСГЕН)

ОПРЕДЕЛЕНИЕ ОВ (КОЖНО-НАРЫВНОГО ДЕЙСТВИЯ – ИПРИТ)

Обследование воздуха с помощью трубки с желтым кольцом ( определений паров иприта ) проводится следующим образом:
вскрыть трубку, вставить в насос и прокачать воздух ( 60 качаний ) ;
вынуть трубку из насоса и держать 1 мин., после чего сравнить окраску наполнителя с окраской на этикетке

чрезвычайных ситуаций связанных с техногенными авариями, природными явлениями или обусловленными жизнедеятельностью человека, что дает возможность на основе оперативно полученной информации своевременно принять меры по устранению или минимизации разрушительных последствий для окружающей среды и здоровья человека.

экспресс- контроля загрязняющих и токсичных веществ в воздушной и водной среде при комплексном обследовании:
▪ промышленных объектов (воздух рабочей зоны, технологические газы, газовые выбросы в атмосферу, технологическая, сточная вода);
▪ воздуха жилых и общественных помещений, воды хозяйственно-питьевого назначения;
▪ объектов окружающей среды (водоемов, природных источников питьевой воды, почвы);
▪ продуктов питания (соков, бутилированной воды, овощей, фруктов).

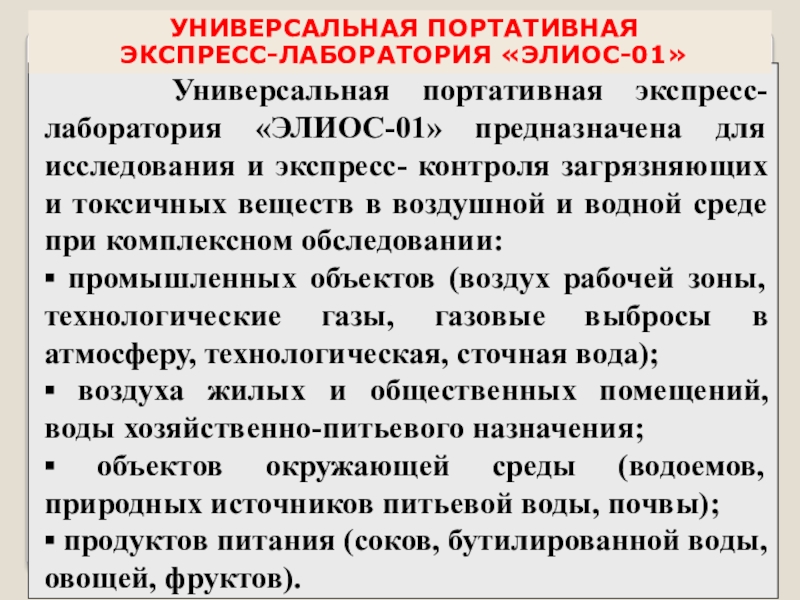

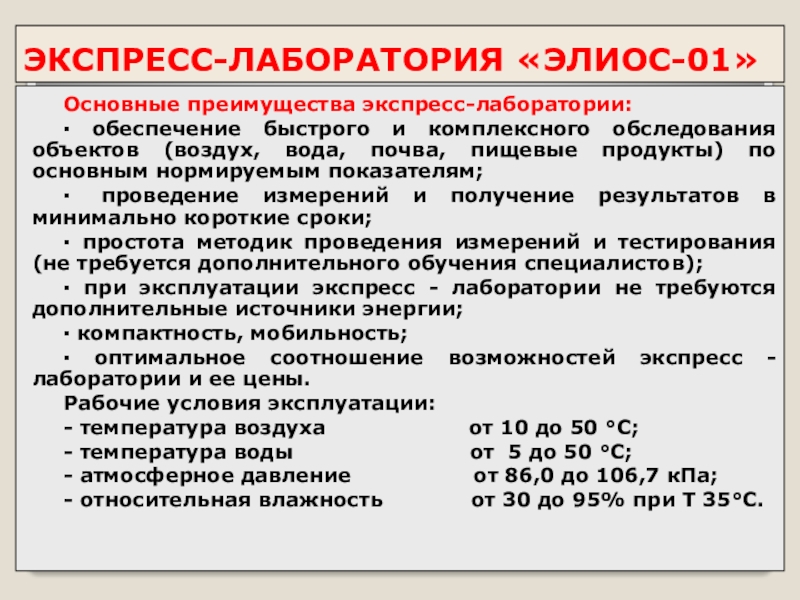

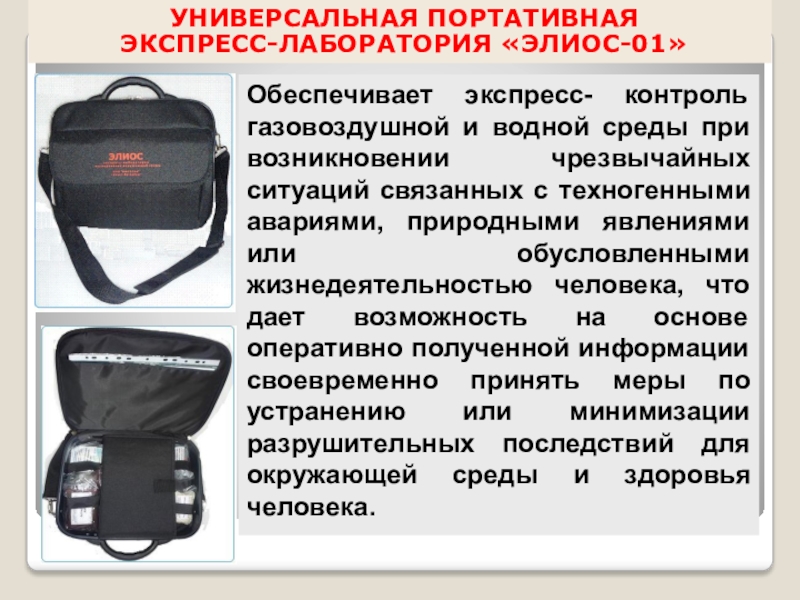

УНИВЕРСАЛЬНАЯ ПОРТАТИВНАЯ
ЭКСПРЕСС-ЛАБОРАТОРИЯ «ЭЛИОС-01»

вода, почва, пищевые продукты) по основным нормируемым показателям;
▪  проведение измерений и получение результатов в минимально короткие сроки;
▪ простота методик проведения измерений и тестирования (не требуется дополнительного обучения специалистов);
▪ при эксплуатации экспресс - лаборатории не требуются дополнительные источники энергии;
▪ компактность, мобильность;
▪ оптимальное соотношение возможностей экспресс - лаборатории и ее цены.
Рабочие условия эксплуатации:
- температура воздуха                     от 10 до 50 °С;
- температура воды                          от  5 до 50 °С;
- атмосферное давление                 от 86,0 до 106,7 кПа;
- относительная влажность     от 30 до 95% при Т 35°С.

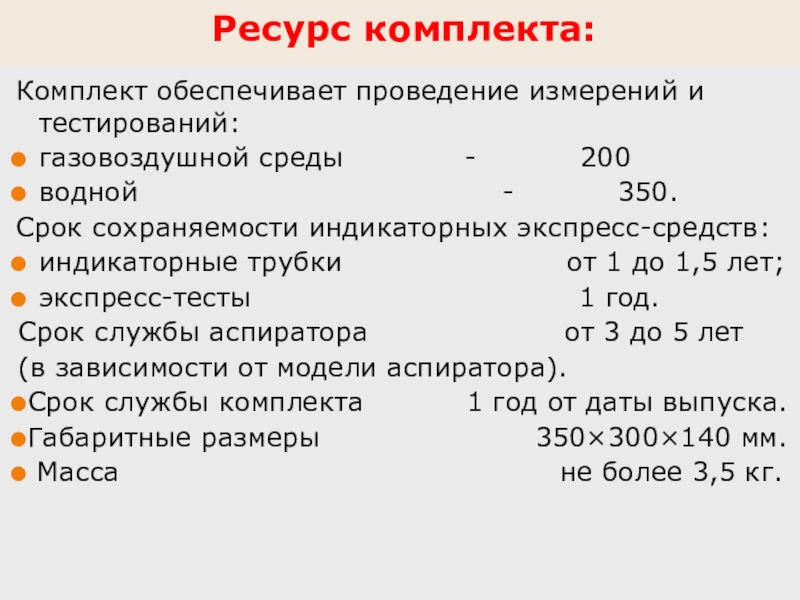

      -           200
водной                                       -        350.
Срок сохраняемости индикаторных экспресс-средств:
индикаторные трубки                        от 1 до 1,5 лет;
экспресс-тесты                                   1 год.
Срок службы аспиратора                     от 3 до 5 лет
(в зависимости от модели аспиратора).
Срок службы комплекта           1 год от даты выпуска.
Габаритные размеры                      350×300×140 мм.
 Масса                                               не более 3,5 кг.

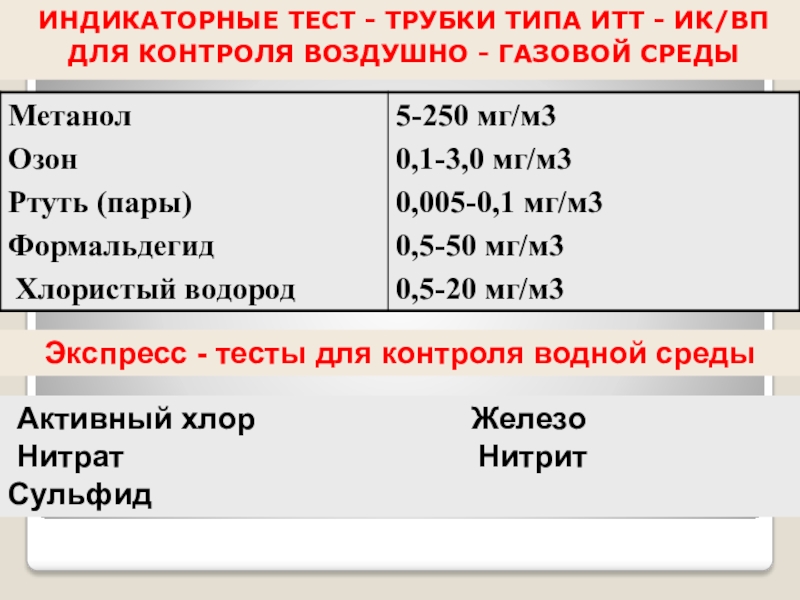

- ГАЗОВОЙ СРЕДЫ

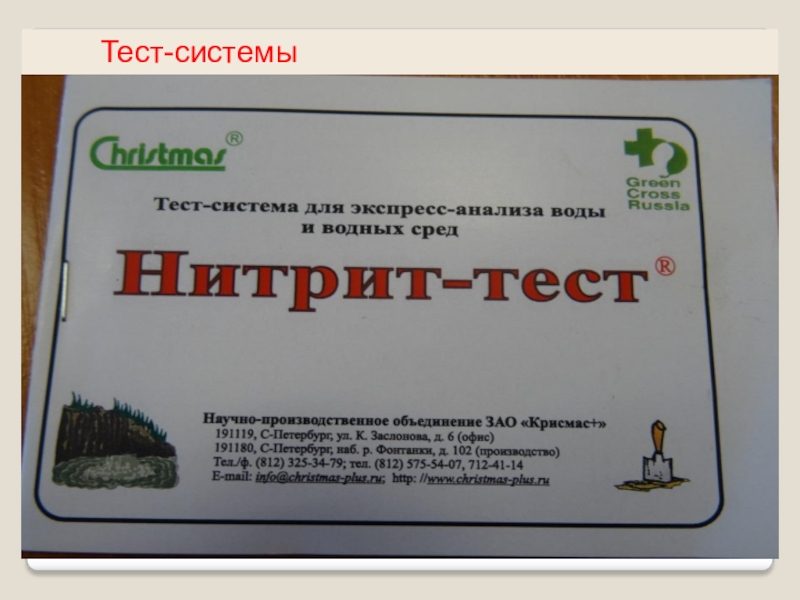

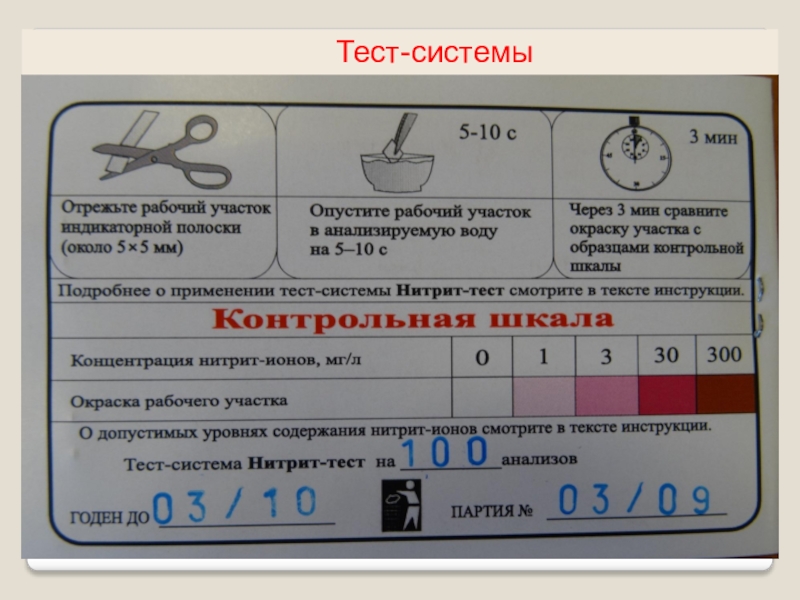

Экспресс - тесты для контроля водной среды

Активный хлор Железо
Нитрат Нитрит
Сульфид

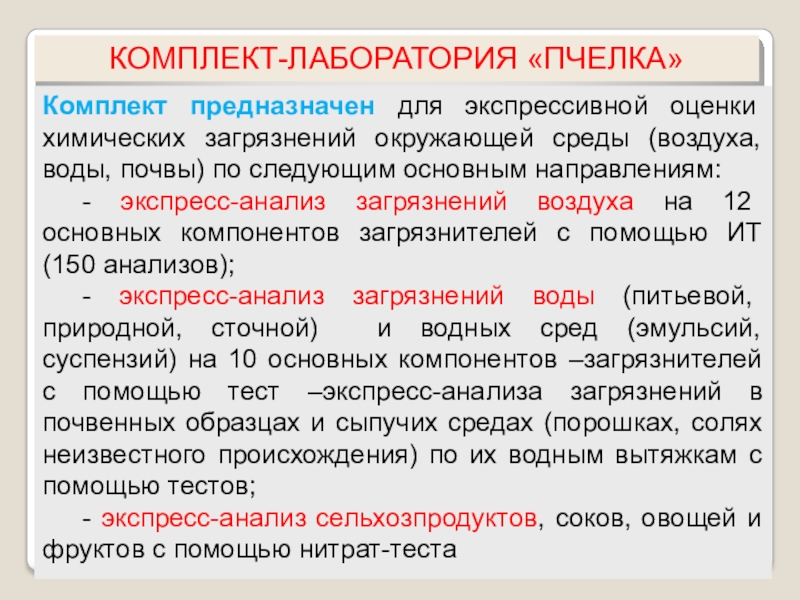

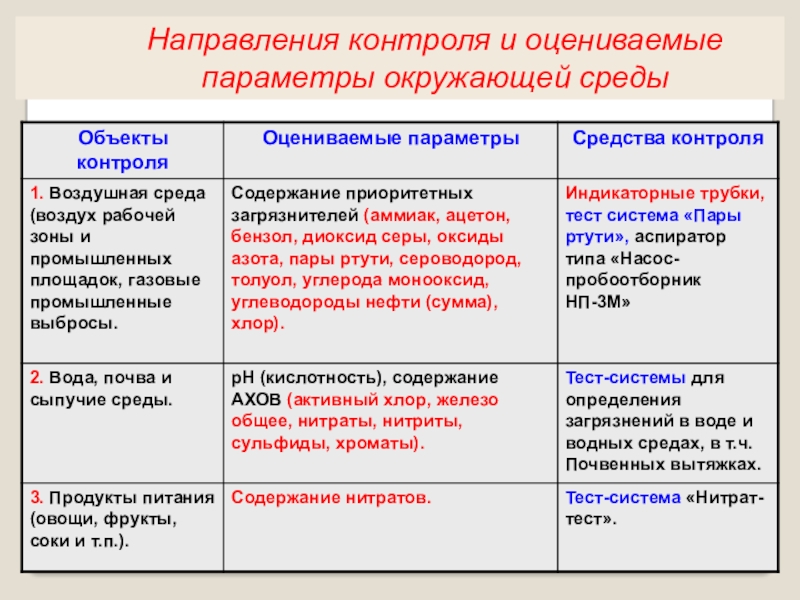

воды, почвы) по следующим основным направлениям:
- экспресс-анализ загрязнений воздуха на 12 основных компонентов загрязнителей с помощью ИТ (150 анализов);
- экспресс-анализ загрязнений воды (питьевой, природной, сточной) и водных сред (эмульсий, суспензий) на 10 основных компонентов –загрязнителей с помощью тест –экспресс-анализа загрязнений в почвенных образцах и сыпучих средах (порошках, солях неизвестного происхождения) по их водным вытяжкам с помощью тестов;
- экспресс-анализ сельхозпродуктов, соков, овощей и фруктов с помощью нитрат-теста

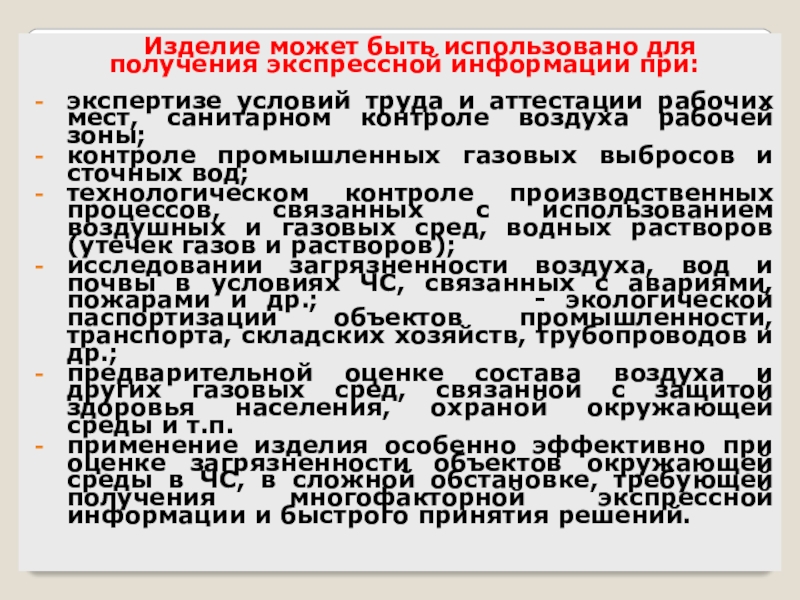

и аттестации рабочих мест, санитарном контроле воздуха рабочей зоны;
контроле промышленных газовых выбросов и сточных вод;
технологическом контроле производственных процессов, связанных с использованием воздушных и газовых сред, водных растворов (утечек газов и растворов);
исследовании загрязненности воздуха, вод и почвы в условиях ЧС, связанных с авариями, пожарами и др.; - экологической паспортизации объектов промышленности, транспорта, складских хозяйств, трубопроводов и др.;
предварительной оценке состава воздуха и других газовых сред, связанной с защитой здоровья населения, охраной окружающей среды и т.п.
применение изделия особенно эффективно при оценке загрязненности объектов окружающей среды в ЧС, в сложной обстановке, требующей получения многофакторной экспрессной информации и быстрого принятия решений.

сред с применением тест-систем

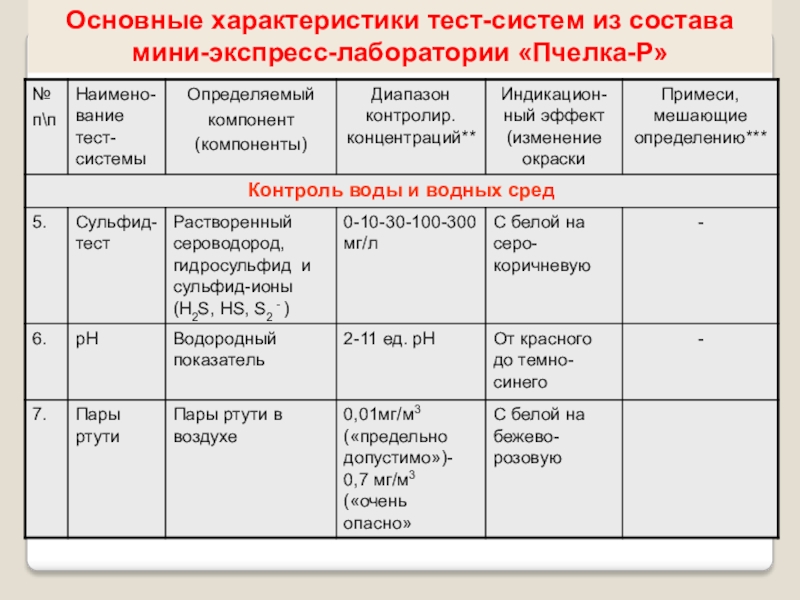

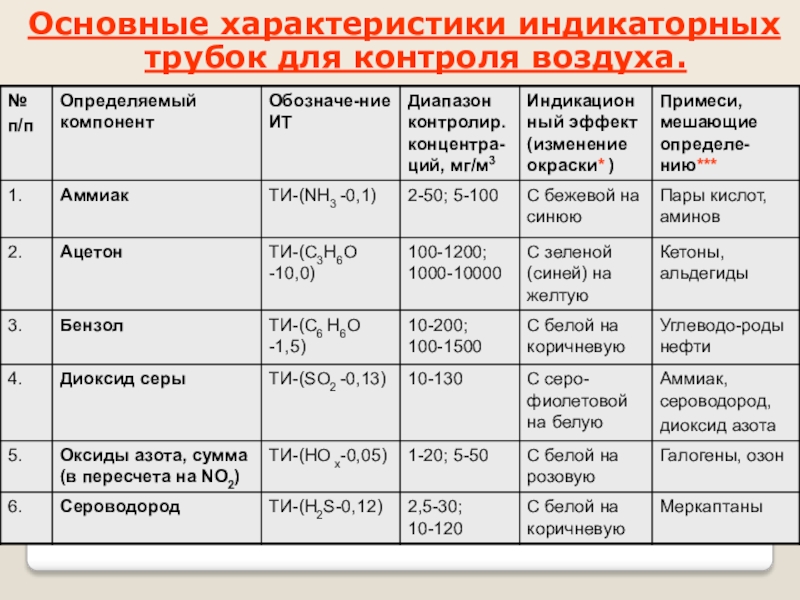

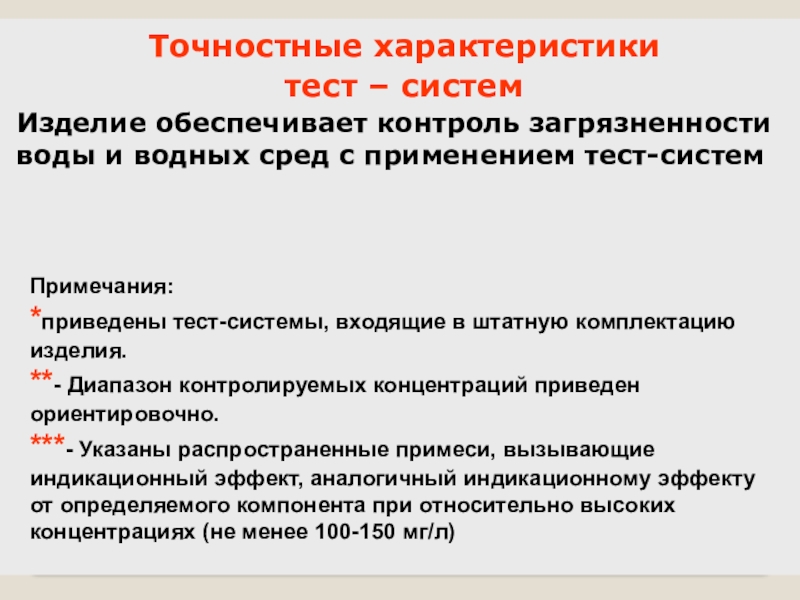

Примечания:
*приведены тест-системы, входящие в штатную комплектацию изделия.
**- Диапазон контролируемых концентраций приведен ориентировочно.
***- Указаны распространенные примеси, вызывающие индикационный эффект, аналогичный индикационному эффекту от определяемого компонента при относительно высоких концентрациях (не менее 100-150 мг/л)

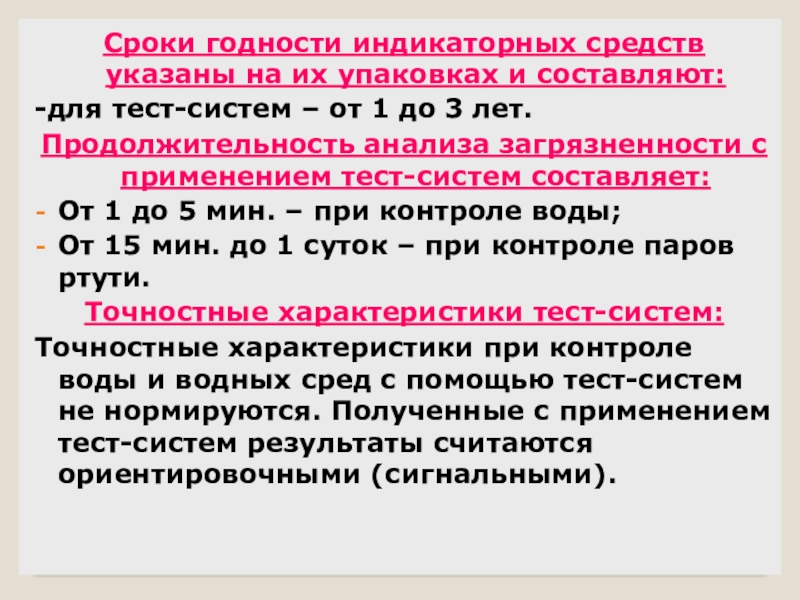

– от 1 до 3 лет.
Продолжительность анализа загрязненности с применением тест-систем составляет:
От 1 до 5 мин. – при контроле воды;
От 15 мин. до 1 суток – при контроле паров ртути.

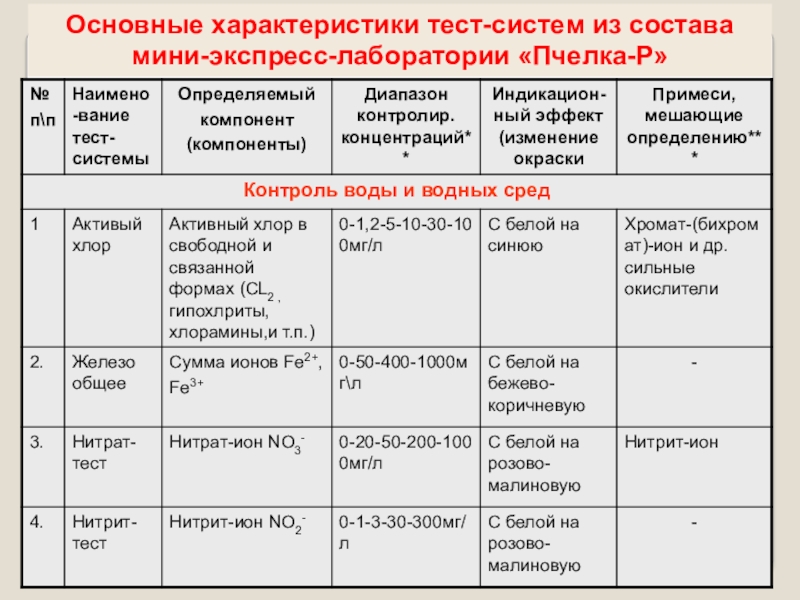

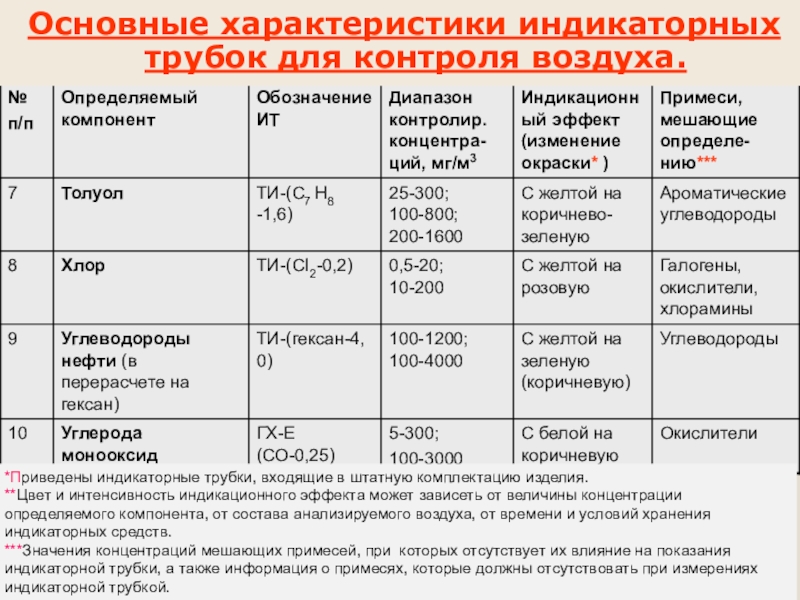

Точностные характеристики тест-систем:
Точностные характеристики при контроле воды и водных сред с помощью тест-систем не нормируются. Полученные с применением тест-систем результаты считаются ориентировочными (сигнальными).

в штатную комплектацию изделия.
**Цвет и интенсивность индикационного эффекта может зависеть от величины концентрации определяемого компонента, от состава анализируемого воздуха, от времени и условий хранения индикаторных средств.
***Значения концентраций мешающих примесей, при которых отсутствует их влияние на показания индикаторной трубки, а также информация о примесях, которые должны отсутствовать при измерениях индикаторной трубкой.

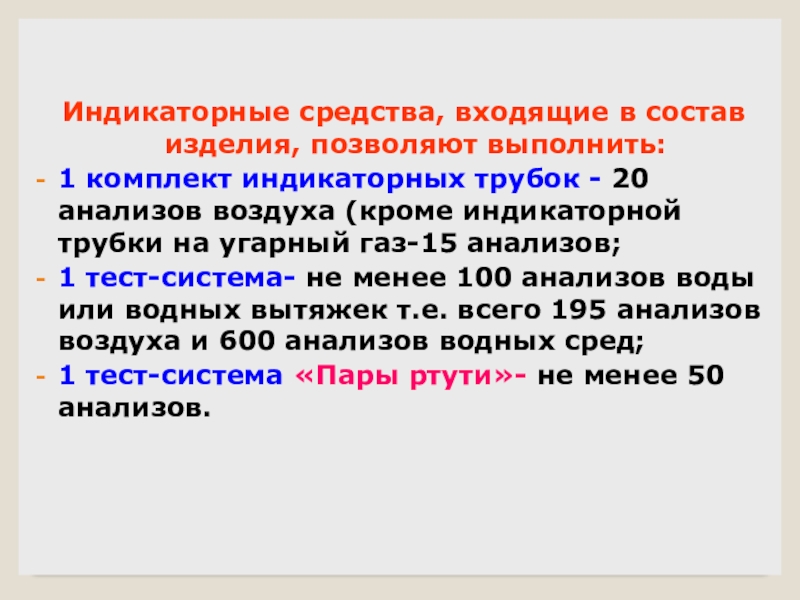

- 20 анализов воздуха (кроме индикаторной трубки на угарный газ-15 анализов;
1 тест-система- не менее 100 анализов воды или водных вытяжек т.е. всего 195 анализов воздуха и 600 анализов водных сред;
1 тест-система «Пары ртути»- не менее 50 анализов.

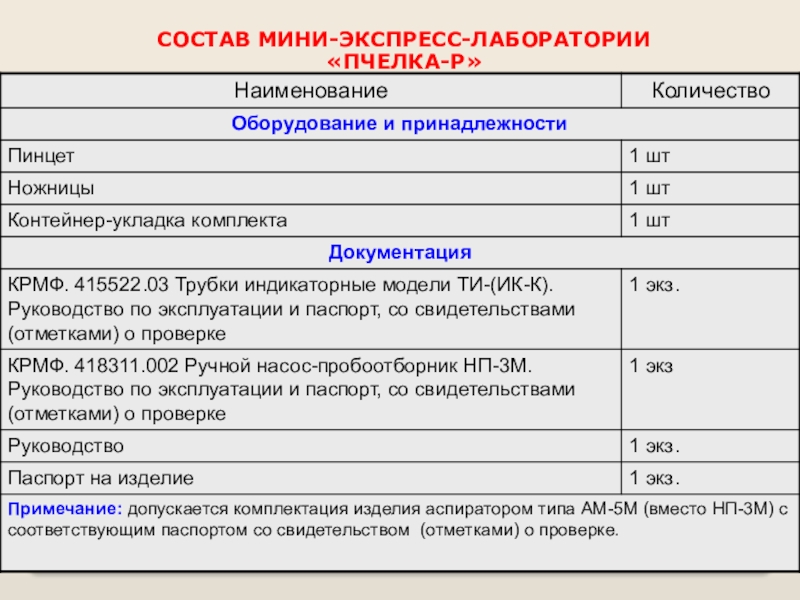

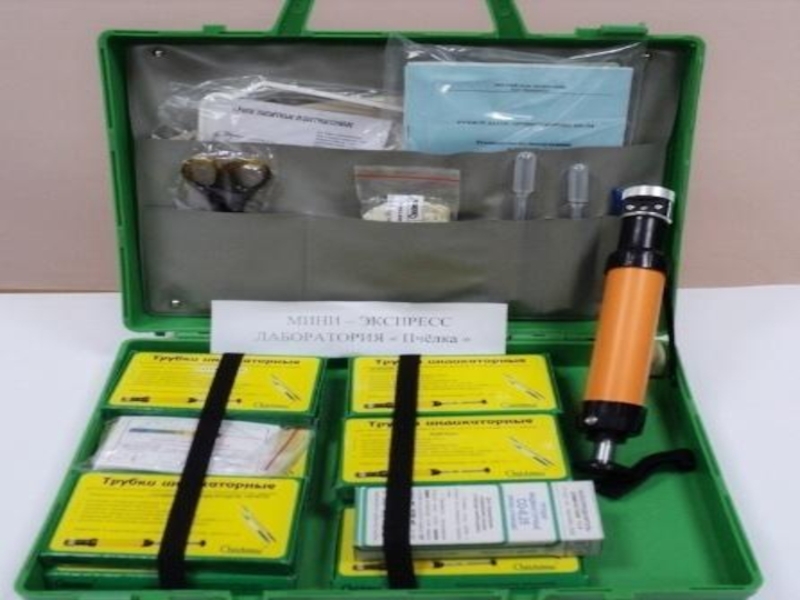

СОСТАВ МИНИ-ЭКСПРЕСС-ЛАБОРАТОРИИ
«ПЧЕЛКА-Р»

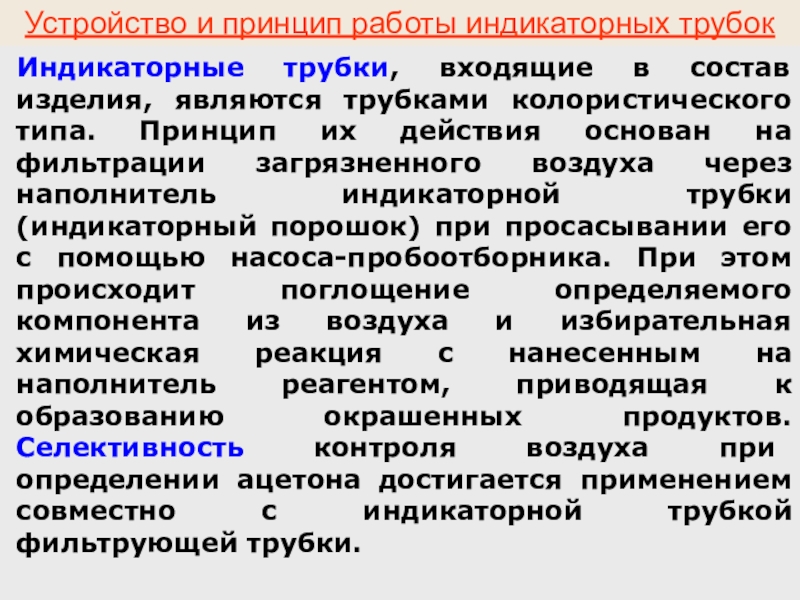

их действия основан на фильтрации загрязненного воздуха через наполнитель индикаторной трубки (индикаторный порошок) при просасывании его с помощью насоса-пробоотборника. При этом происходит поглощение определяемого компонента из воздуха и избирательная химическая реакция с нанесенным на наполнитель реагентом, приводящая к образованию окрашенных продуктов. Селективность контроля воздуха при определении ацетона достигается применением совместно с индикаторной трубкой фильтрующей трубки.

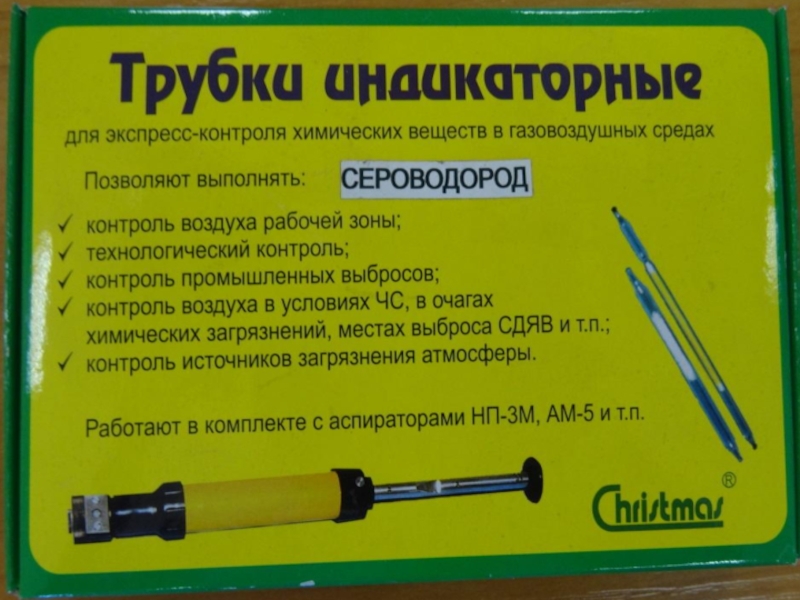

Устройство и принцип работы индикаторных трубок

трубки используют воздухозаборные устройства-аспираторы.
Для индикаторных трубок, входящих в изделие «Пчелка-Р», качестве аспиратора могут использоваться ручной поршневой насос-пробоотборник НП-3М или ручной аспиратор сильфонного типа АМ-5М, имеющий сходные технические характеристики, но отличающийся по принципу действия.
Основным вариантом в составе изделия является его комплектация аспиратором типа НП-3М.

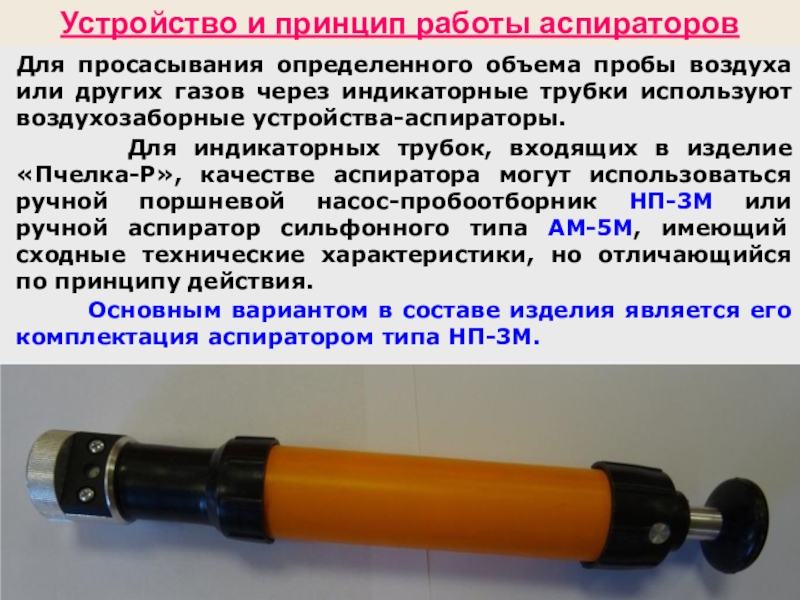

Устройство и принцип работы аспираторов

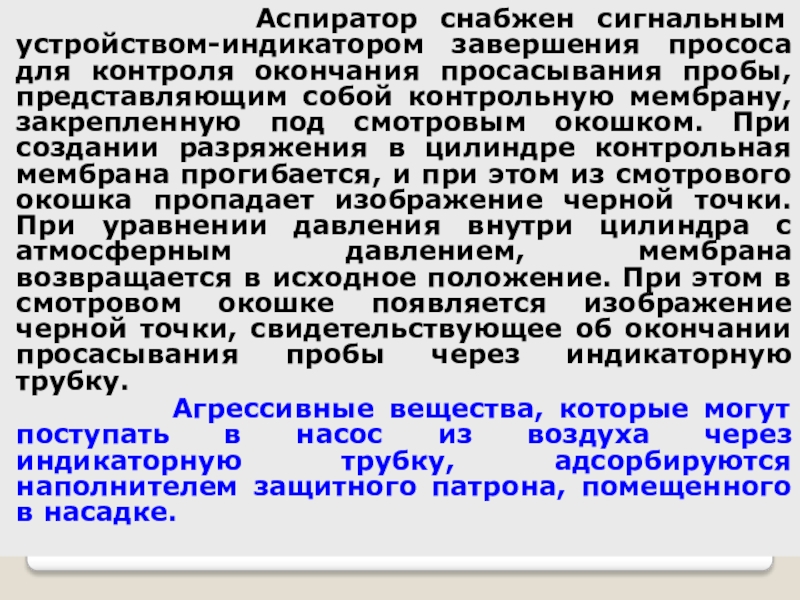

прососа для контроля окончания просасывания пробы, представляющим собой контрольную мембрану, закрепленную под смотровым окошком. При создании разряжения в цилиндре контрольная мембрана прогибается, и при этом из смотрового окошка пропадает изображение черной точки. При уравнении давления внутри цилиндра с атмосферным давлением, мембрана возвращается в исходное положение. При этом в смотровом окошке появляется изображение черной точки, свидетельствующее об окончании просасывания пробы через индикаторную трубку.

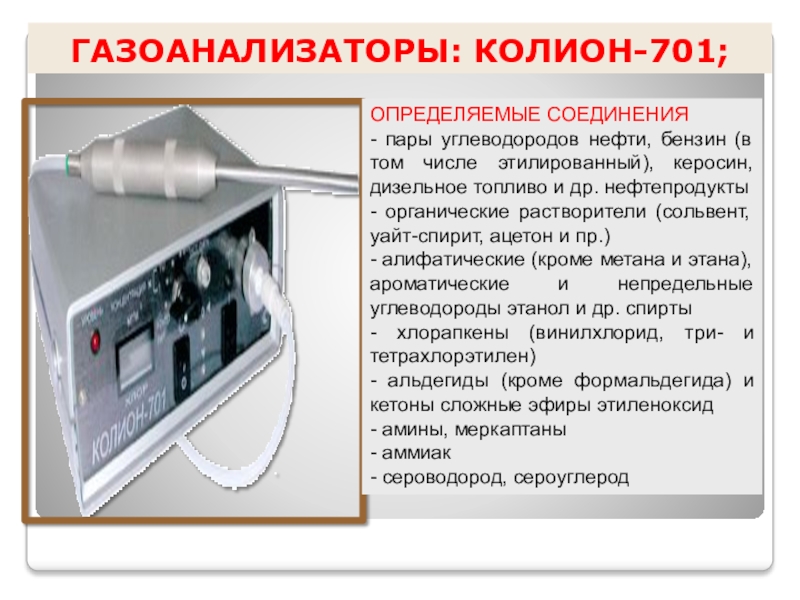

Агрессивные вещества, которые могут поступать в насос из воздуха через индикаторную трубку, адсорбируются наполнителем защитного патрона, помещенного в насадке.

этилированный), керосин, дизельное топливо и др. нефтепродукты
- органические растворители (сольвент, уайт-спирит, ацетон и пр.)
- алифатические (кроме метана и этана), ароматические и непредельные углеводороды этанол и др. спирты
- хлорапкены (винилхлорид, три- и тетрахлорэтилен)
- альдегиды (кроме формальдегида) и кетоны сложные эфиры этиленоксид
- амины, меркаптаны
- аммиак
- сероводород, сероуглерод

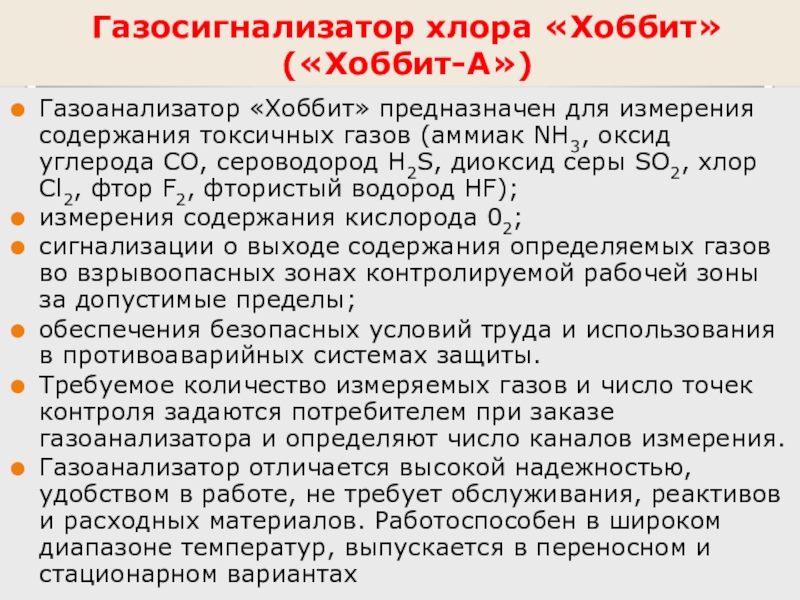

(аммиак NH3, оксид углерода СО, сероводород H2S, диоксид серы SO2, хлор Cl2, фтор F2, фтористый водород HF);
измерения содержания кислорода 02;
сигнализации о выходе содержания определяемых газов во взрывоопасных зонах контролируемой рабочей зоны за допустимые пределы;
обеспечения безопасных условий труда и использования в противоаварийных системах защиты.
Требуемое количество измеряемых газов и число точек контроля задаются потребителем при заказе газоанализатора и определяют число каналов измерения.
Газоанализатор отличается высокой надежностью, удобством в работе, не требует обслуживания, реактивов и расходных материалов. Работоспособен в широком диапазоне температур, выпускается в переносном и стационарном вариантах

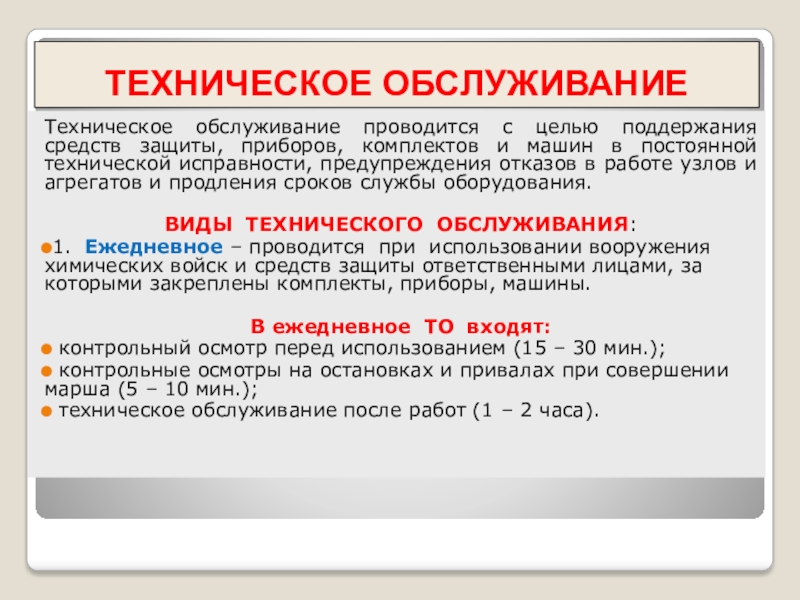

машин в постоянной технической исправности, предупреждения отказов в работе узлов и агрегатов и продления сроков службы оборудования.

ВИДЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ:
1. Ежедневное – проводится при использовании вооружения химических войск и средств защиты ответственными лицами, за которыми закреплены комплекты, приборы, машины.

В ежедневное ТО входят:
контрольный осмотр перед использованием (15 – 30 мин.);
контрольные осмотры на остановках и привалах при совершении марша (5 – 10 мин.);
техническое обслуживание после работ (1 – 2 часа).

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

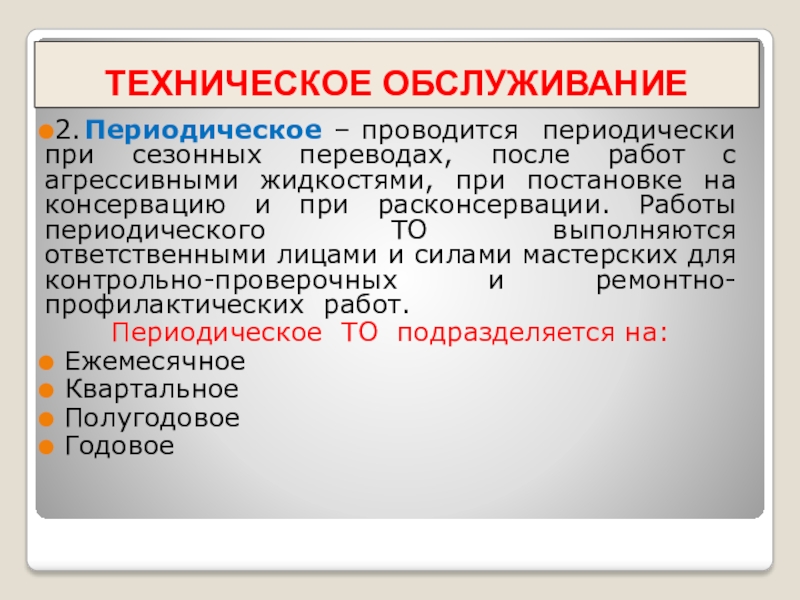

жидкостями, при постановке на консервацию и при расконсервации. Работы периодического ТО выполняются ответственными лицами и силами мастерских для контрольно-проверочных и ремонтно-профилактических работ.
Периодическое ТО подразделяется на:
Ежемесячное
Квартальное
Полугодовое
Годовое

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

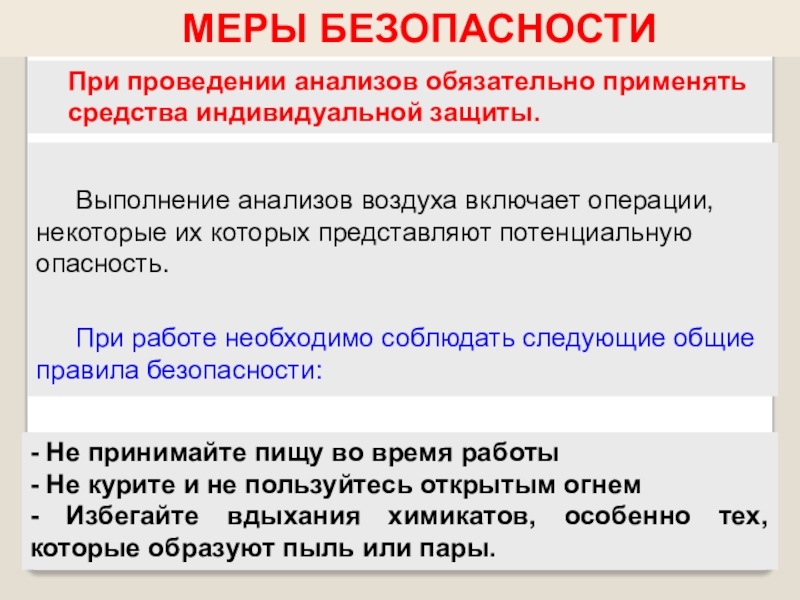

При работе необходимо соблюдать следующие общие правила безопасности:

- Не принимайте пищу во время работы
- Не курите и не пользуйтесь открытым огнем
- Избегайте вдыхания химикатов, особенно тех, которые образуют пыль или пары.

МЕРЫ БЕЗОПАСНОСТИ

При проведении анализов обязательно применять средства индивидуальной защиты.

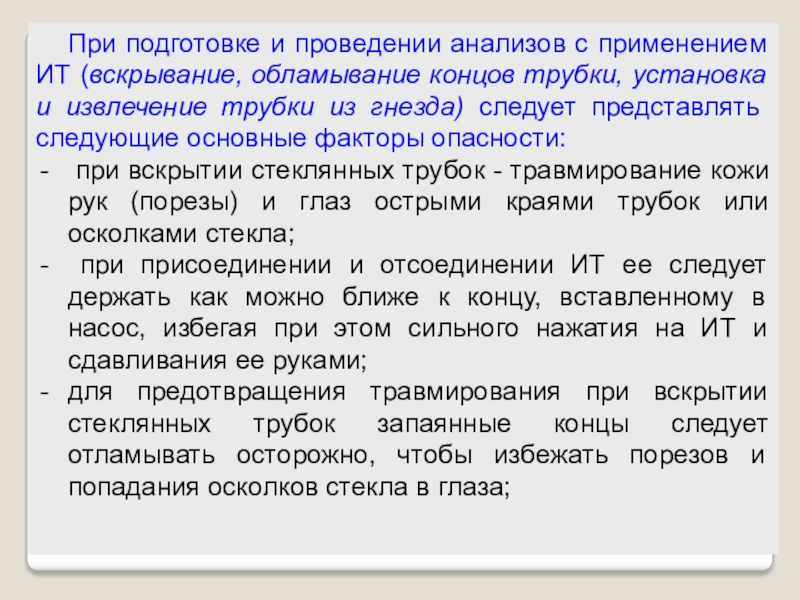

трубки, установка и извлечение трубки из гнезда) следует представлять следующие основные факторы опасности:
при вскрытии стеклянных трубок - травмирование кожи рук (порезы) и глаз острыми краями трубок или осколками стекла;
при присоединении и отсоединении ИТ ее следует держать как можно ближе к концу, вставленному в насос, избегая при этом сильного нажатия на ИТ и сдавливания ее руками;
для предотвращения травмирования при вскрытии стеклянных трубок запаянные концы следует отламывать осторожно, чтобы избежать порезов и попадания осколков стекла в глаза;
