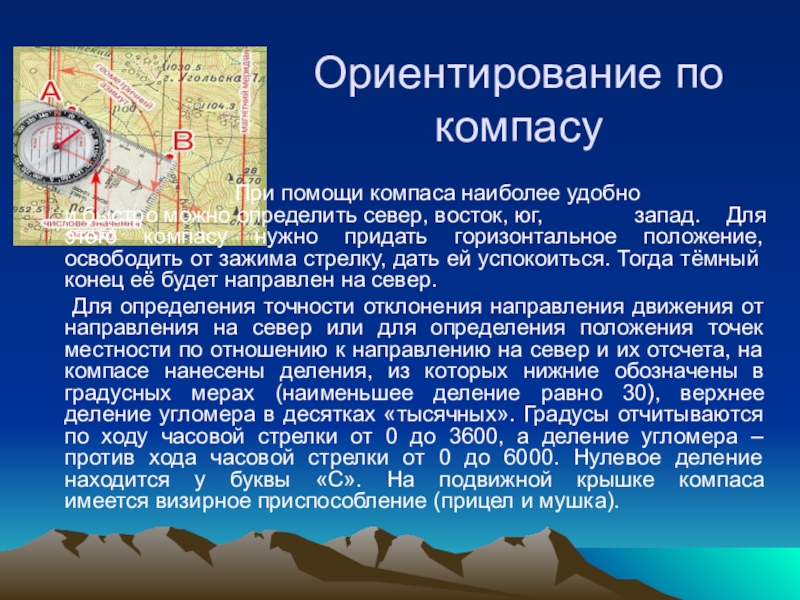

север, восток, юг, запад. Для этого компасу нужно придать горизонтальное положение, освободить от зажима стрелку, дать ей успокоиться. Тогда тёмный конец её будет направлен на север.
Для определения точности отклонения направления движения от направления на север или для определения положения точек местности по отношению к направлению на север и их отсчета, на компасе нанесены деления, из которых нижние обозначены в градусных мерах (наименьшее деление равно 30), верхнее деление угломера в десятках «тысячных». Градусы отчитываются по ходу часовой стрелки от 0 до 3600, а деление угломера – против хода часовой стрелки от 0 до 6000. Нулевое деление находится у буквы «С». На подвижной крышке компаса имеется визирное приспособление (прицел и мушка).

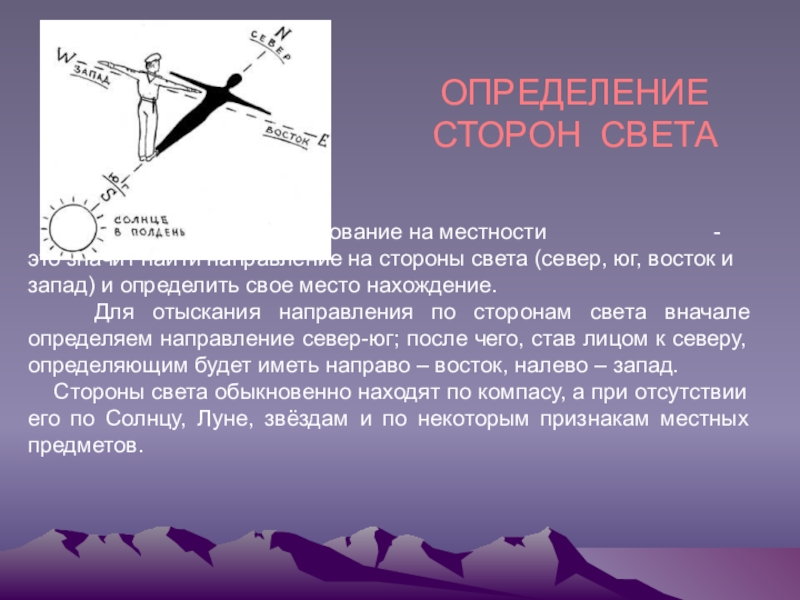

Ориентирование на местности - это значит найти направление на стороны света (север, юг, восток и запад) и определить свое место нахождение.
Для отыскания направления по сторонам света вначале определяем направление север-юг; после чего, став лицом к северу, определяющим будет иметь направо – восток, налево – запад.
Стороны света обыкновенно находят по компасу, а при отсутствии его по Солнцу, Луне, звёздам и по некоторым признакам местных предметов.

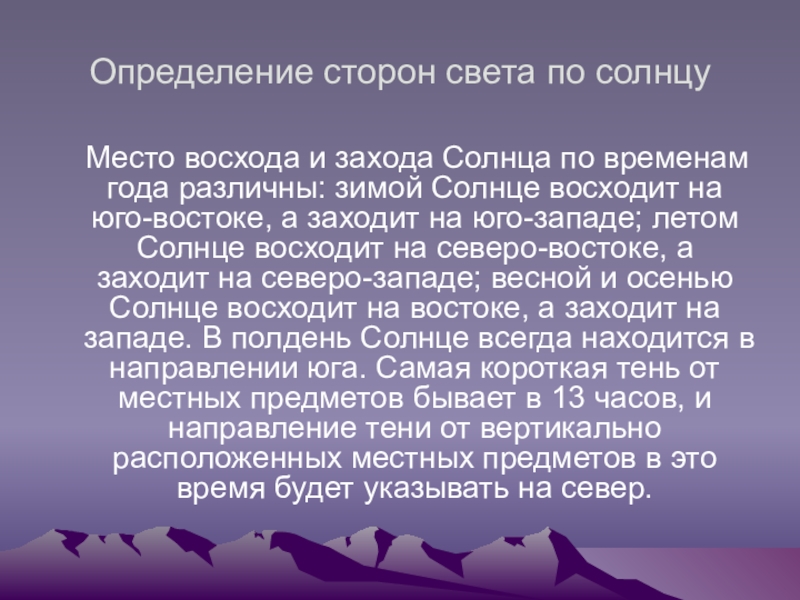

по временам года различны: зимой Солнце восходит на юго-востоке, а заходит на юго-западе; летом Солнце восходит на северо-востоке, а заходит на северо-западе; весной и осенью Солнце восходит на востоке, а заходит на западе. В полдень Солнце всегда находится в направлении юга. Самая короткая тень от местных предметов бывает в 13 часов, и направление тени от вертикально расположенных местных предметов в это время будет указывать на север.

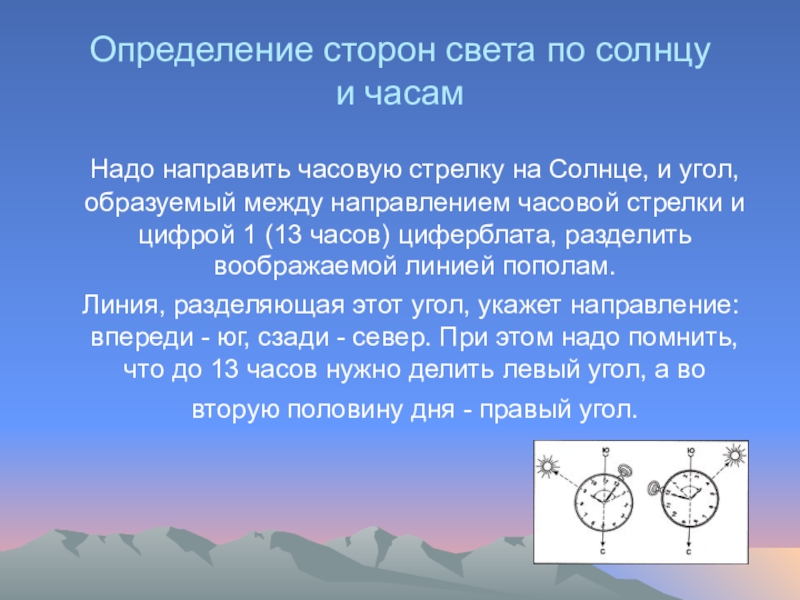

стрелку на Солнце, и угол, образуемый между направлением часовой стрелки и цифрой 1 (13 часов) циферблата, разделить воображаемой линией пополам.
Линия, разделяющая этот угол, укажет направление: впереди - юг, сзади - север. При этом надо помнить, что до 13 часов нужно делить левый угол, а во вторую половину дня - правый угол.

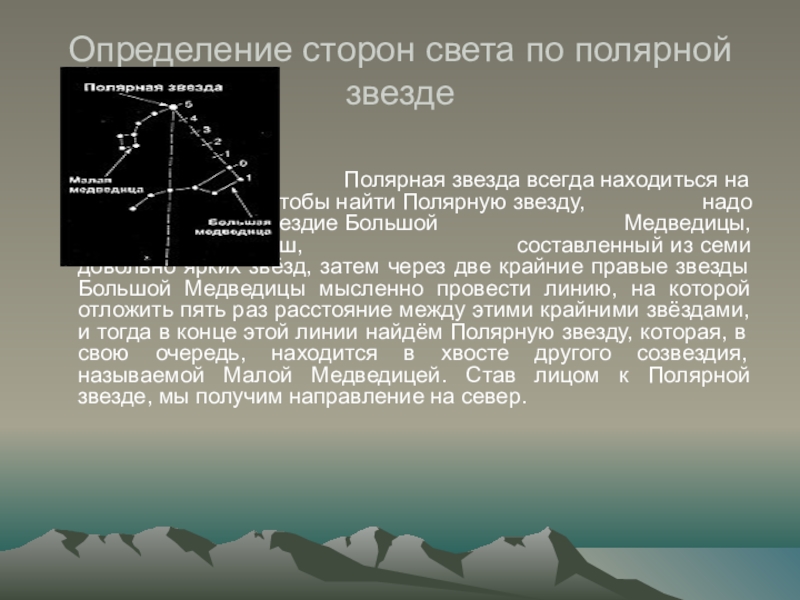

Полярная звезда всегда находиться на севере. Чтобы найти Полярную звезду, надо сначала найти созвездие Большой Медведицы, напоминающее ковш, составленный из семи довольно ярких звёзд, затем через две крайние правые звезды Большой Медведицы мысленно провести линию, на которой отложить пять раз расстояние между этими крайними звёздами, и тогда в конце этой линии найдём Полярную звезду, которая, в свою очередь, находится в хвосте другого созвездия, называемой Малой Медведицей. Став лицом к Полярной звезде, мы получим направление на север.

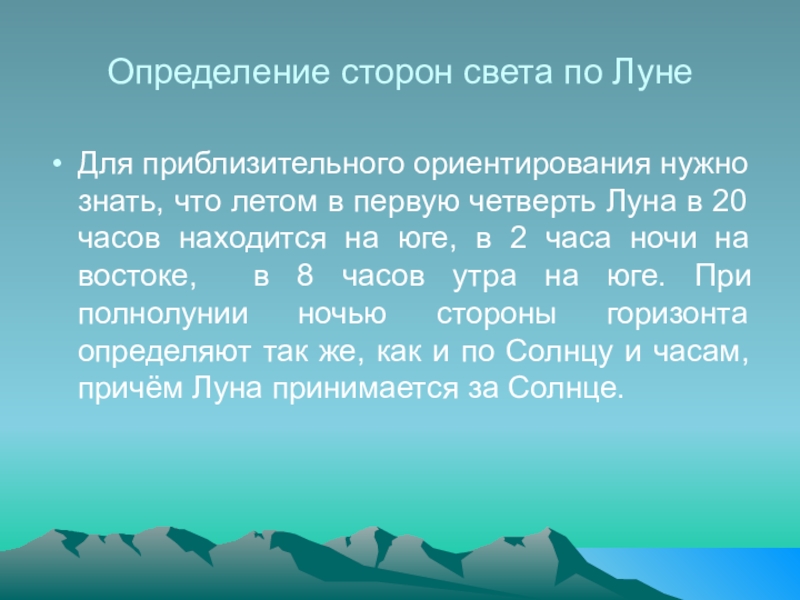

в первую четверть Луна в 20 часов находится на юге, в 2 часа ночи на востоке, в 8 часов утра на юге. При полнолунии ночью стороны горизонта определяют так же, как и по Солнцу и часам, причём Луна принимается за Солнце.

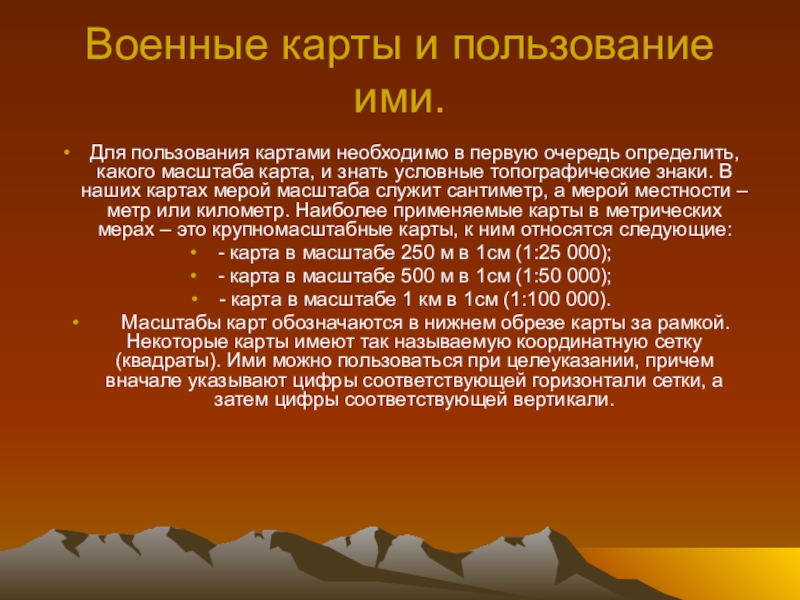

очередь определить, какого масштаба карта, и знать условные топографические знаки. В наших картах мерой масштаба служит сантиметр, а мерой местности – метр или километр. Наиболее применяемые карты в метрических мерах – это крупномасштабные карты, к ним относятся следующие:
- карта в масштабе 250 м в 1см (1:25 000);
- карта в масштабе 500 м в 1см (1:50 000);
- карта в масштабе 1 км в 1см (1:100 000).
Масштабы карт обозначаются в нижнем обрезе карты за рамкой. Некоторые карты имеют так называемую координатную сетку (квадраты). Ими можно пользоваться при целеуказании, причем вначале указывают цифры соответствующей горизонтали сетки, а затем цифры соответствующей вертикали.

надо измерить расстояние на карте между линиями координатной сетки и определить, через, сколько километров проведены эти линии.

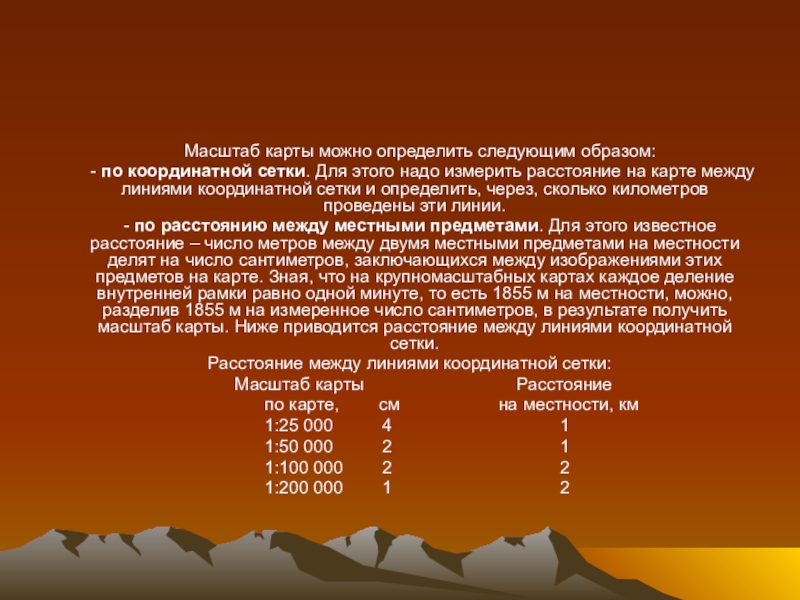

- по расстоянию между местными предметами. Для этого известное расстояние – число метров между двумя местными предметами на местности делят на число сантиметров, заключающихся между изображениями этих предметов на карте. Зная, что на крупномасштабных картах каждое деление внутренней рамки равно одной минуте, то есть 1855 м на местности, можно, разделив 1855 м на измеренное число сантиметров, в результате получить масштаб карты. Ниже приводится расстояние между линиями координатной сетки.
Расстояние между линиями координатной сетки:
Масштаб карты Расстояние
по карте, см на местности, км
1:25 000 4 1
1:50 000 2 1
1:100 000 2 2
1:200 000 1 2

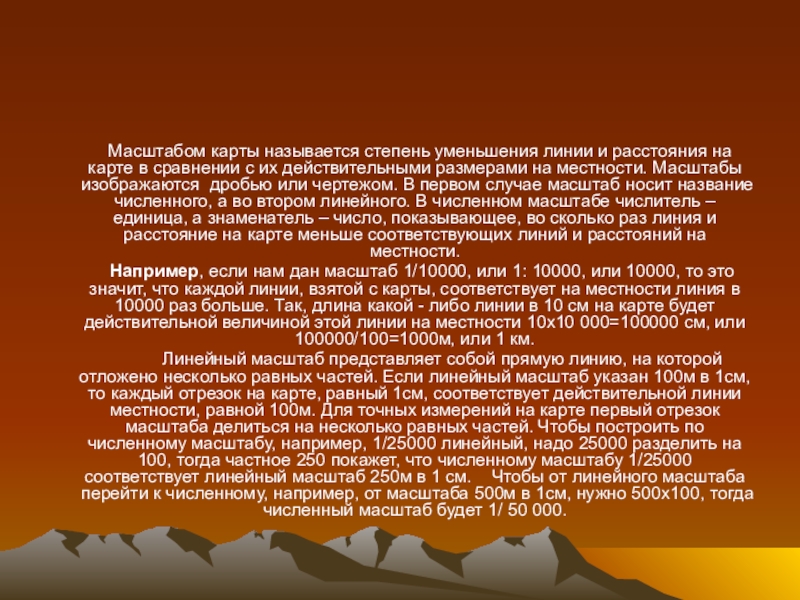

сравнении с их действительными размерами на местности. Масштабы изображаются дробью или чертежом. В первом случае масштаб носит название численного, а во втором линейного. В численном масштабе числитель – единица, а знаменатель – число, показывающее, во сколько раз линия и расстояние на карте меньше соответствующих линий и расстояний на местности.
Например, если нам дан масштаб 1/10000, или 1: 10000, или 10000, то это значит, что каждой линии, взятой с карты, соответствует на местности линия в 10000 раз больше. Так, длина какой - либо линии в 10 см на карте будет действительной величиной этой линии на местности 10х10 000=100000 см, или 100000/100=1000м, или 1 км.
Линейный масштаб представляет собой прямую линию, на которой отложено несколько равных частей. Если линейный масштаб указан 100м в 1см, то каждый отрезок на карте, равный 1см, соответствует действительной линии местности, равной 100м. Для точных измерений на карте первый отрезок масштаба делиться на несколько равных частей. Чтобы построить по численному масштабу, например, 1/25000 линейный, надо 25000 разделить на 100, тогда частное 250 покажет, что численному масштабу 1/25000 соответствует линейный масштаб 250м в 1 см. Чтобы от линейного масштаба перейти к численному, например, от масштаба 500м в 1см, нужно 500х100, тогда численный масштаб будет 1/ 50 000.
