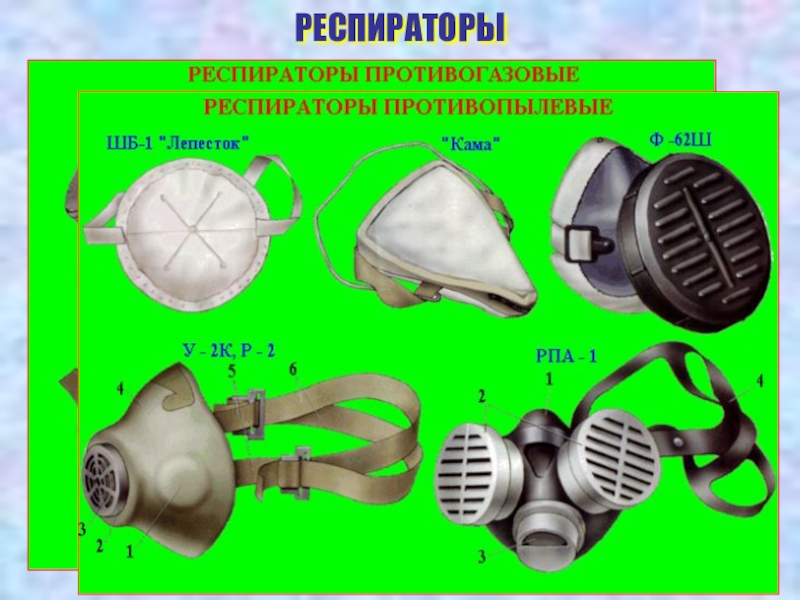

- 26. РЕСПИРАТОРЫ

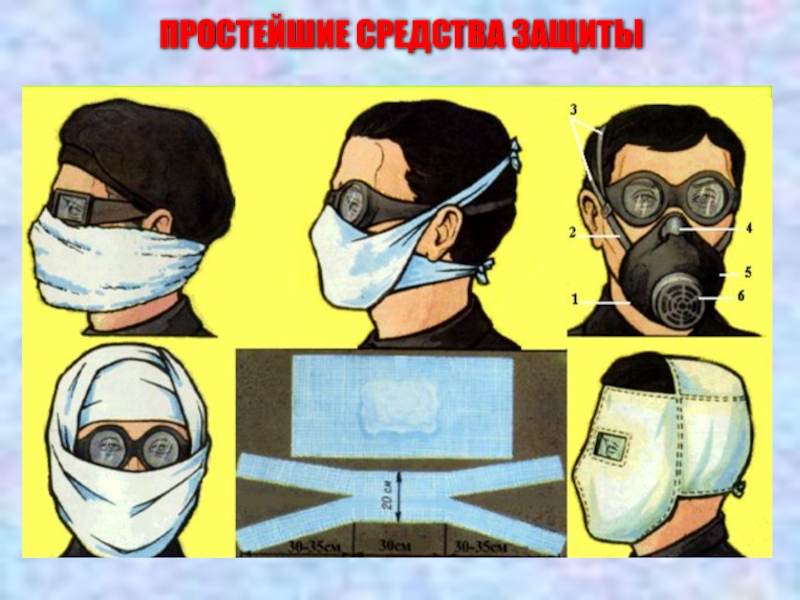

- 27. ПРОСТЕЙШИЕ СРЕДСТВА ЗАЩИТЫ
- 28. Слайд 28
- 29. Где купить СИЗ?Взрослые и детские гражданские противогазы,
- 30. Взять в каждую руку по две боковые
- 31. Надеть брюки с чулками, застегнуть хлястики, перекинуть
- 32. Надеть куртку с капюшоном и откинуть капюшон
- 33. Порядок снятия костюма Л-1Расстегнуть шейный клапан и
- 34. Слайд 34
- 35. МЕДИЦИНСКИЕ СРЕДСТВАИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
- 36. АПТЕЧКА ИНДИВИДУАЛЬНАЯ АИ-2Гнездо 1 – шприц-тюбик,Противоболевое
- 37. ГНЕЗДО 1ГНЕЗДО 2ГНЕЗДО 3ГНЕЗДО 4ГНЕЗДО 5ГНЕЗДО 6ГНЕЗДО

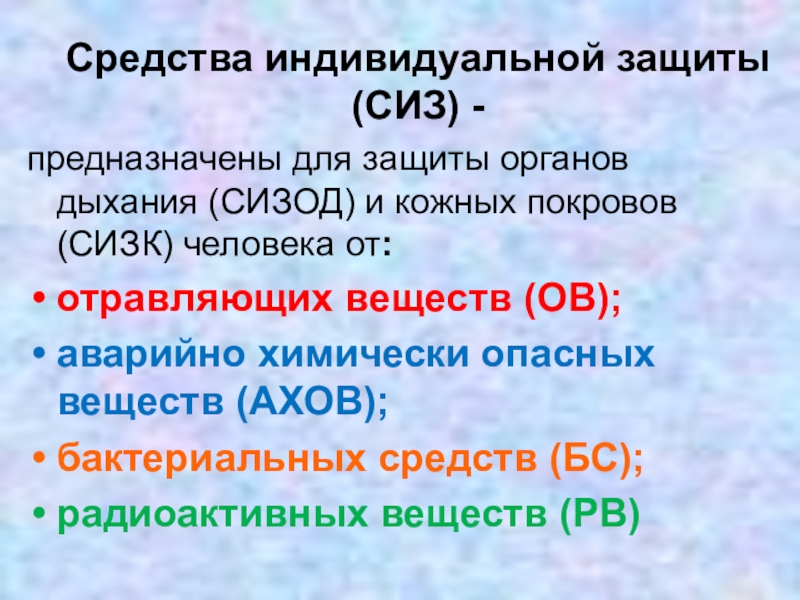

Слайд 2 Средства индивидуальной защиты (СИЗ) -
предназначены для
отравляющих веществ (ОВ);
аварийно химически опасных веществ (АХОВ);
бактериальных средств (БС);
радиоактивных веществ (РВ)
Слайд 3Противогаз Зелинского
В качестве поглощающего элемента использовался древесный уголь. Первые испытания противогаза
«Дыши ровно и глубоко, лучше носомъ.
Не бойся - если сначала будетъ душно, это скоро пройдетъ.»
(Наставленiе для пользованiя противогазомъ
Зелинскаго-Кумманта)

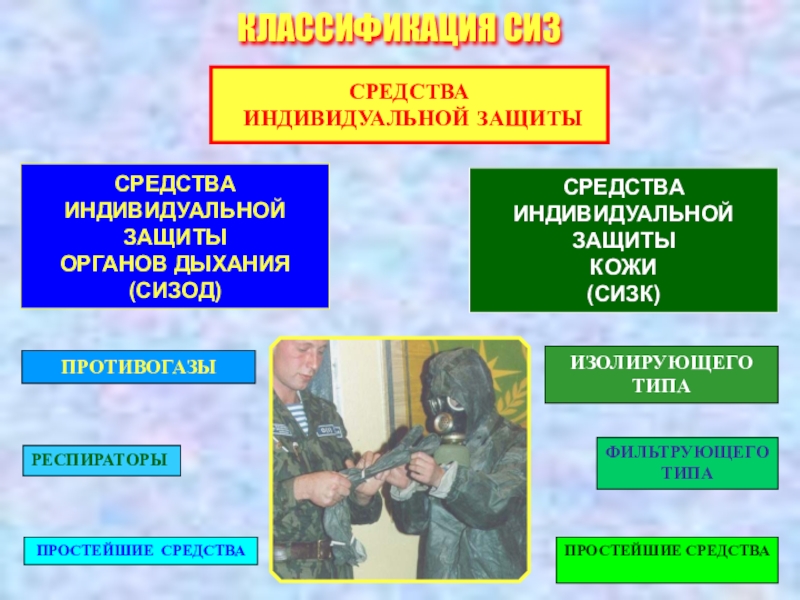

Слайд 4КЛАССИФИКАЦИЯ СИЗ
ПРОТИВОГАЗЫ
РЕСПИРАТОРЫ
ПРОСТЕЙШИЕ СРЕДСТВА
ИЗОЛИРУЮЩЕГО
ТИПА
ФИЛЬТРУЮЩЕГО
ТИПА
ПРОСТЕЙШИЕ СРЕДСТВА
СРЕДСТВА
ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
СРЕДСТВА
ИНДИВИДУАЛЬНОЙ
ЗАЩИТЫ
ОРГАНОВ ДЫХАНИЯ
(СИЗОД)
СРЕДСТВА
ИНДИВИДУАЛЬНОЙ
ЗАЩИТЫ
КОЖИ
(СИЗК)

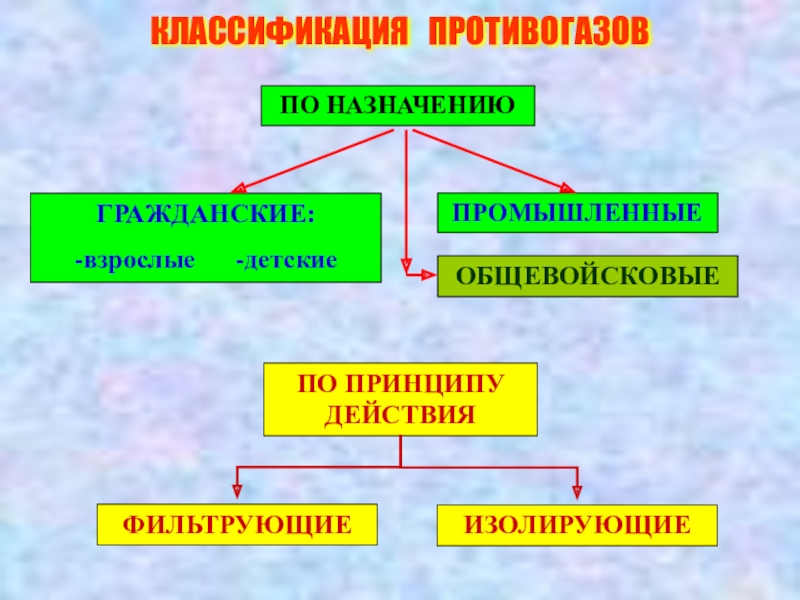

Слайд 5КЛАССИФИКАЦИЯ ПРОТИВОГАЗОВ
ПО НАЗНАЧЕНИЮ
ПО ПРИНЦИПУ ДЕЙСТВИЯ
ГРАЖДАНСКИЕ:
-взрослые -детские
ПРОМЫШЛЕННЫЕ
ОБЩЕВОЙСКОВЫЕ
ФИЛЬТРУЮЩИЕ
ИЗОЛИРУЮЩИЕ
Слайд 6ГРАЖДАНСКИЙ ПРОТИВОГАЗ ГП-7
МАСКА (лиц. часть)
ФИЛЬТРУЮЩАЯ КОРОБКА
ЧЕХОЛ КОРОБКИ
КЛАПАН ВДОХА
МЕМБРАНА
КЛАПАН ВЫДОХА
ОБТЮРАТОР
ОГОЛОВНИК
ЛЯМКА ЛОБНАЯ
ЛЯМКА
ЛЯМКА ЩЕЧНАЯ
ПРЯЖКА
СУМКА
Слайд 7ГРАЖДАНСКИЙ ПРОТИВОГАЗ ГП-7Б
Применение пластиковой ФПК обеспечивает:
Отсутствие коррозии корпуса;
Уменьшение веса
Минимальная вероятность проникновения воздуха вдоль стенок корпуса;
Применение современного угля-катализатора улучшает защитные свойства, расширяет границы применения, исключает использование ДПГ
Новая ФПК рассматривается для применения в промышленных противогазах для защиты от органических и неорганических газов и паров
Лицевая часть Бриз-4303

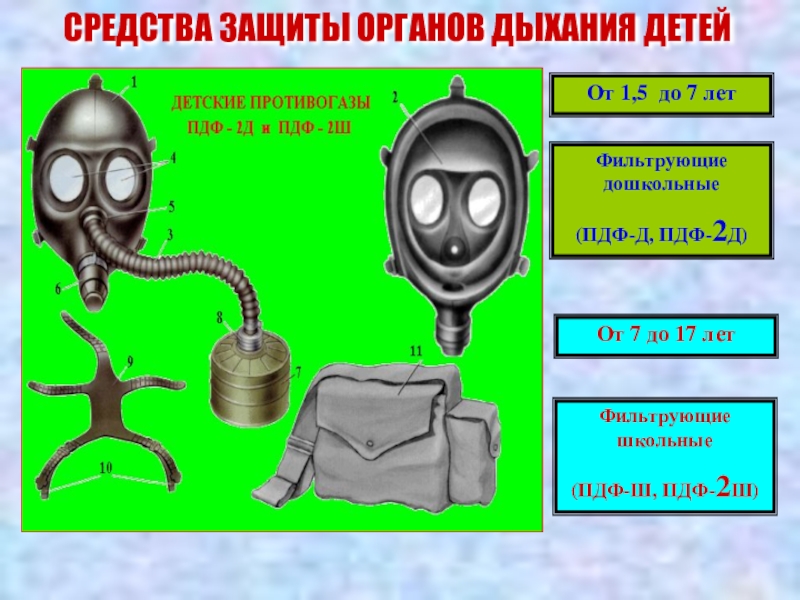

Слайд 8От 1,5 до 7 лет
От 7 до 17 лет
Фильтрующие дошкольные
(ПДФ-Д, ПДФ-2Д)
Фильтрующие
(ПДФ-Ш, ПДФ-2Ш)
СРЕДСТВА ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ ДЕТЕЙ
Слайд 9СРЕДСТВА ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ ДЕТЕЙ
До 1,5 лет
Камера защитная детская (КЗД-4,
Защитное свойство основано на
диффузионно-сорбирующем эффекте материала камеры, позволяющем проникать в камеру кислороду и
выходить углекислому газу за счет концентрации этих газов внутри и снаружи.
Траб КЗД - 6 час
при t = -10 + 26 0C
КАМЕРА ЗАЩИТНАЯ ДЕТСКАЯ

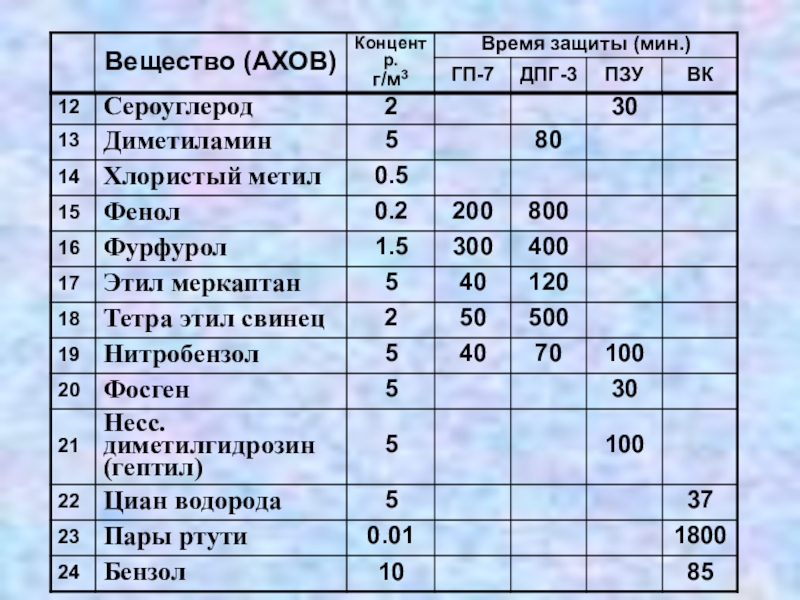

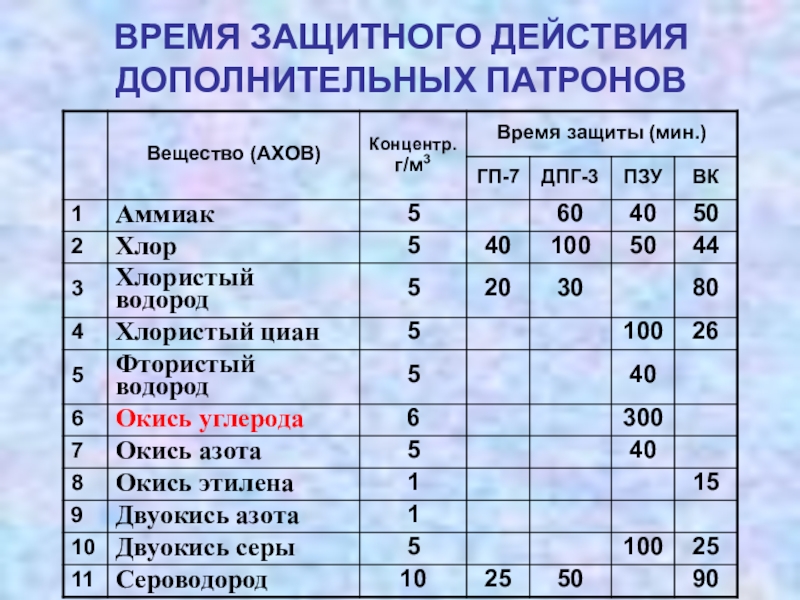

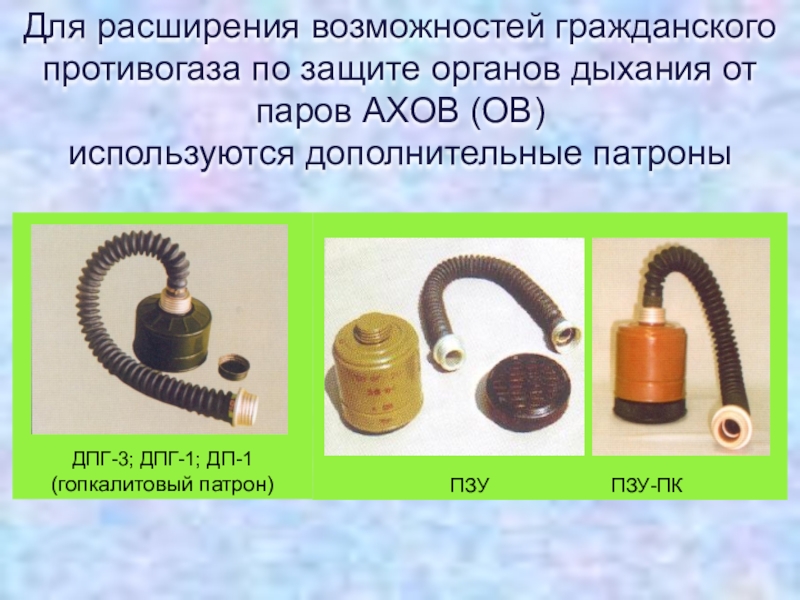

Слайд 12Для расширения возможностей гражданского противогаза по защите органов дыхания от паров
используются дополнительные патроны

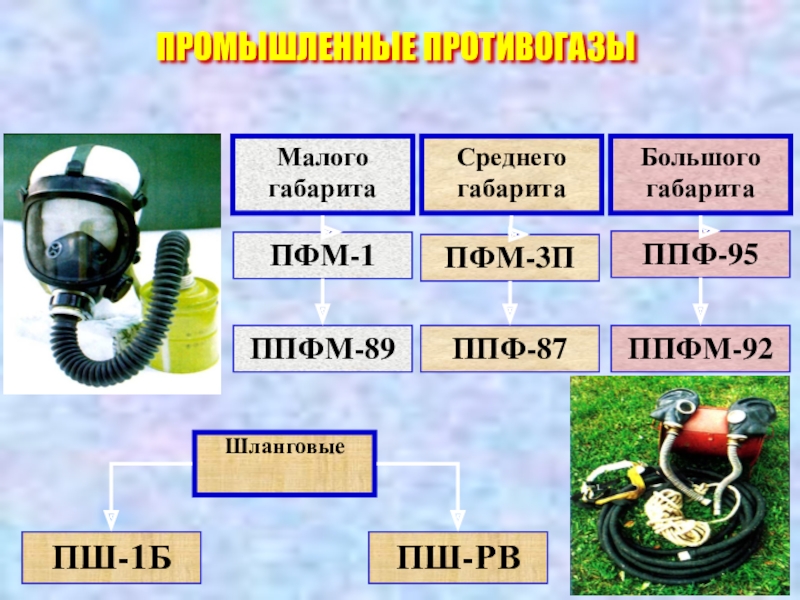

Слайд 13ПРОМЫШЛЕННЫЕ ПРОТИВОГАЗЫ
Малого габарита
Среднего габарита
Большого габарита
Шланговые
ПФМ-1
ППФМ-89
ППФМ-92
ППФ-95
ППФ-87
ПФМ-3П
ПШ-РВ
ПШ-1Б

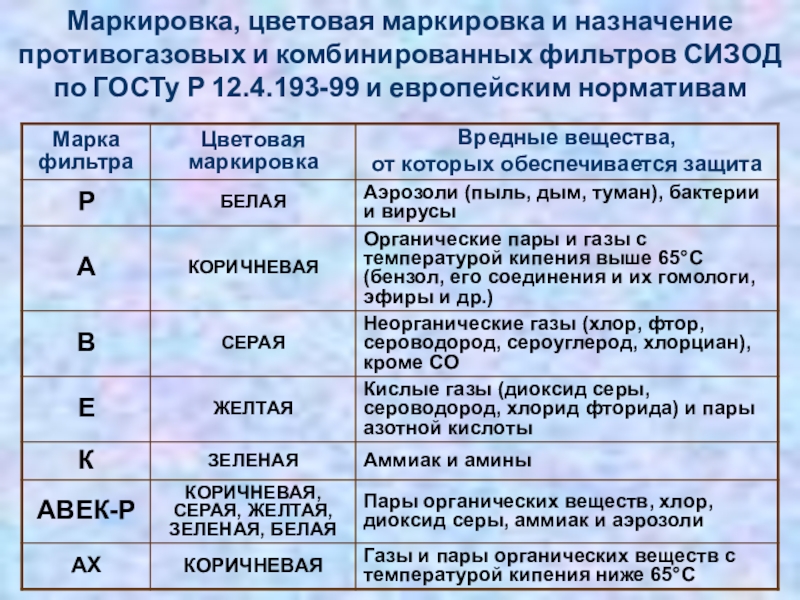

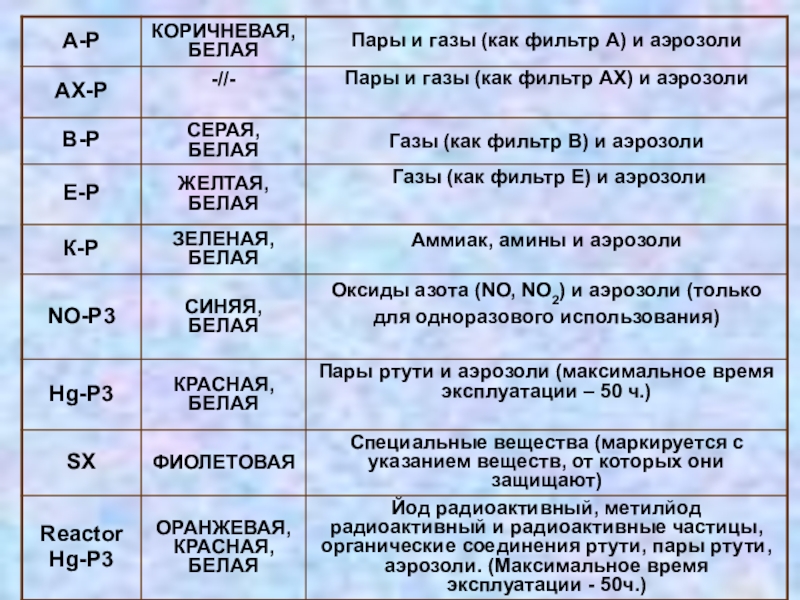

Слайд 15Маркировка, цветовая маркировка и назначение противогазовых и комбинированных фильтров СИЗОД по

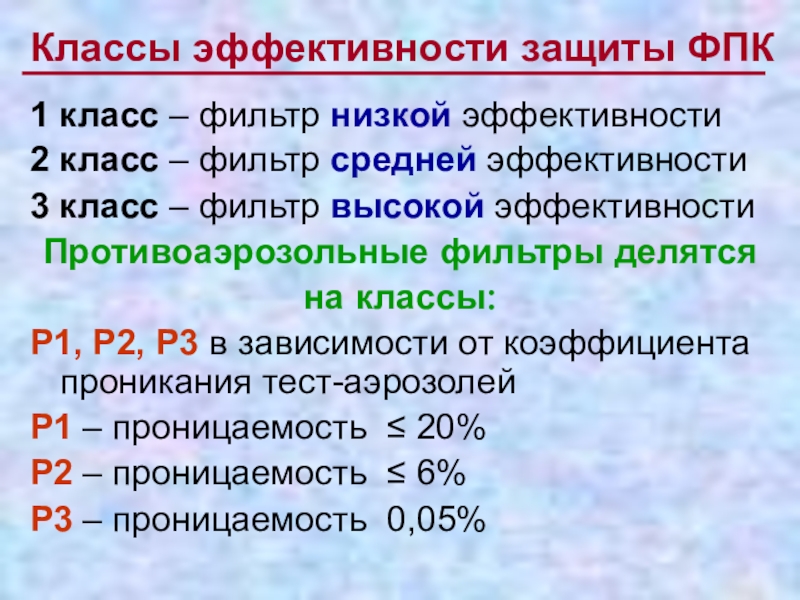

Слайд 17Классы эффективности защиты ФПК
1 класс – фильтр низкой эффективности
2 класс –
3 класс – фильтр высокой эффективности
Противоаэрозольные фильтры делятся
на классы:
Р1, Р2, Р3 в зависимости от коэффициента проникания тест-аэрозолей
Р1 – проницаемость ≤ 20%
Р2 – проницаемость ≤ 6%
Р3 – проницаемость 0,05%

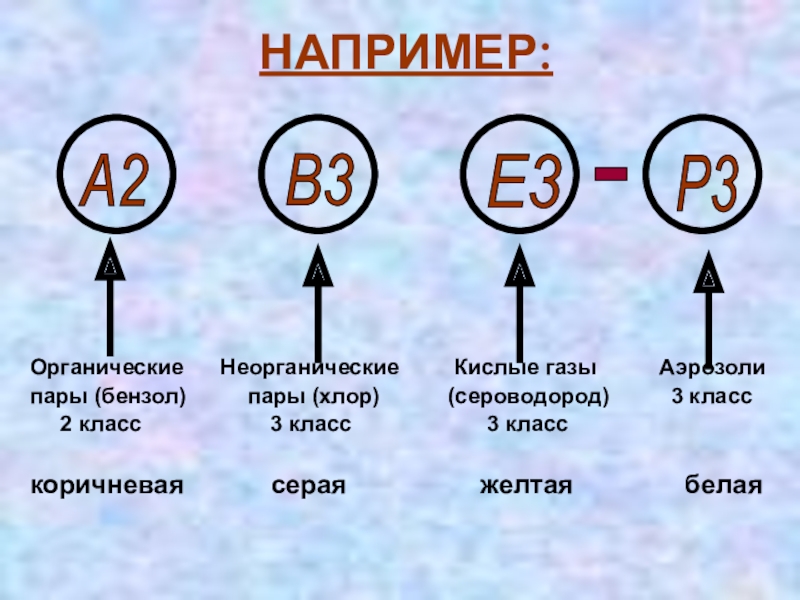

Слайд 18НАПРИМЕР:
Органические Неорганические Кислые газы
пары (бензол) пары (хлор) (сероводород) 3 класс
2 класс 3 класс 3 класс
коричневая серая желтая белая
А2
В3
Е3
Р3

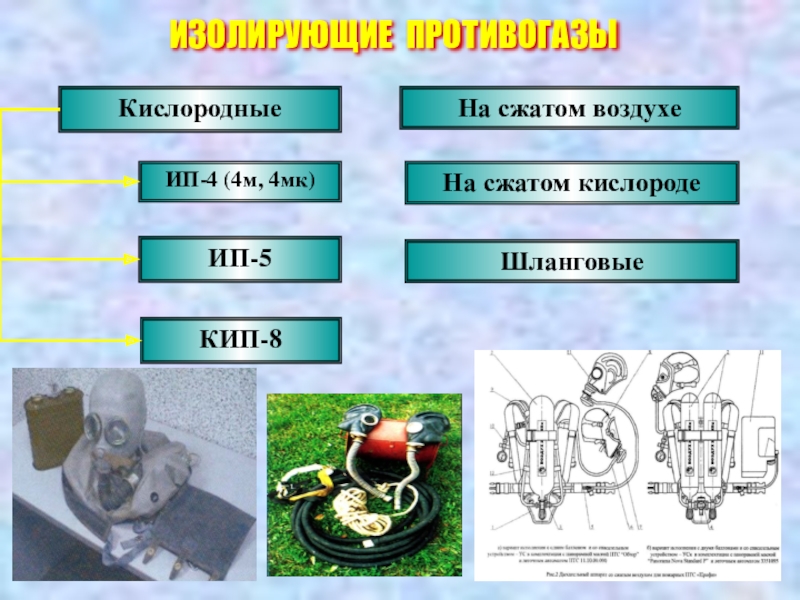

Слайд 19ИЗОЛИРУЮЩИЕ ПРОТИВОГАЗЫ
Кислородные
ИП-4 (4м, 4мк)
ИП-5
КИП-8
На сжатом воздухе
На сжатом кислороде
Шланговые

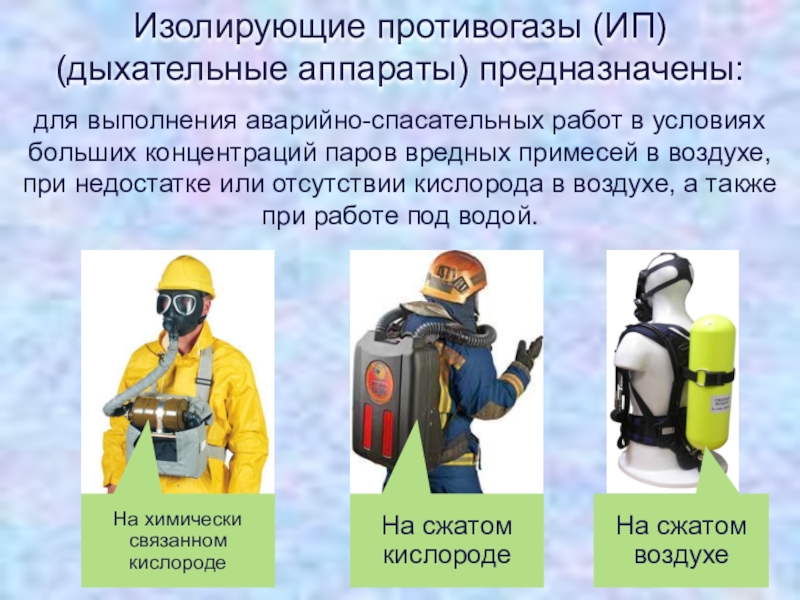

Слайд 20для выполнения аварийно-спасательных работ в условиях больших концентраций паров вредных примесей
Изолирующие противогазы (ИП)
(дыхательные аппараты) предназначены:
На химически связанном кислороде
На сжатом кислороде
На сжатом воздухе

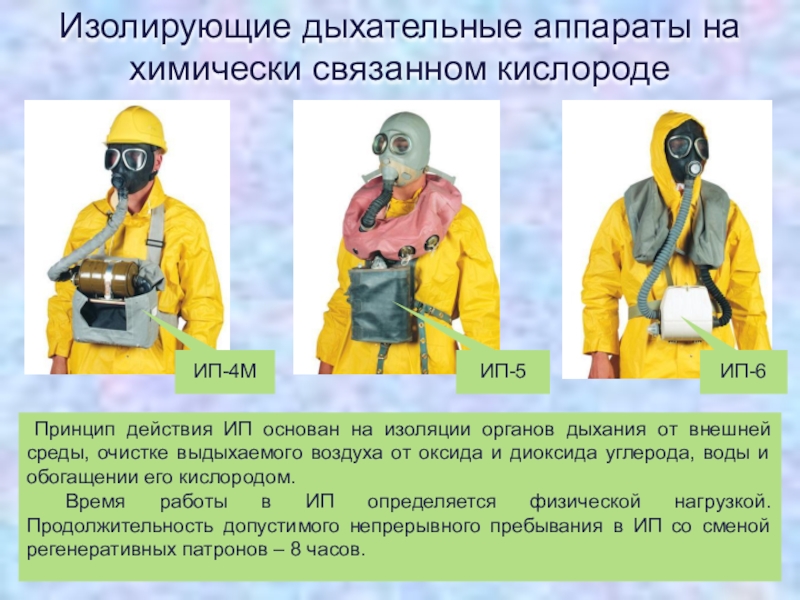

Слайд 21Изолирующие дыхательные аппараты на химически связанном кислороде
ИП-4М
ИП-5
ИП-6
Принцип действия ИП основан
Время работы в ИП определяется физической нагрузкой. Продолжительность допустимого непрерывного пребывания в ИП со сменой регенеративных патронов – 8 часов.
Слайд 22ИП обеспечивают защиту органов дыхания, глаз и кожи лица независимо от

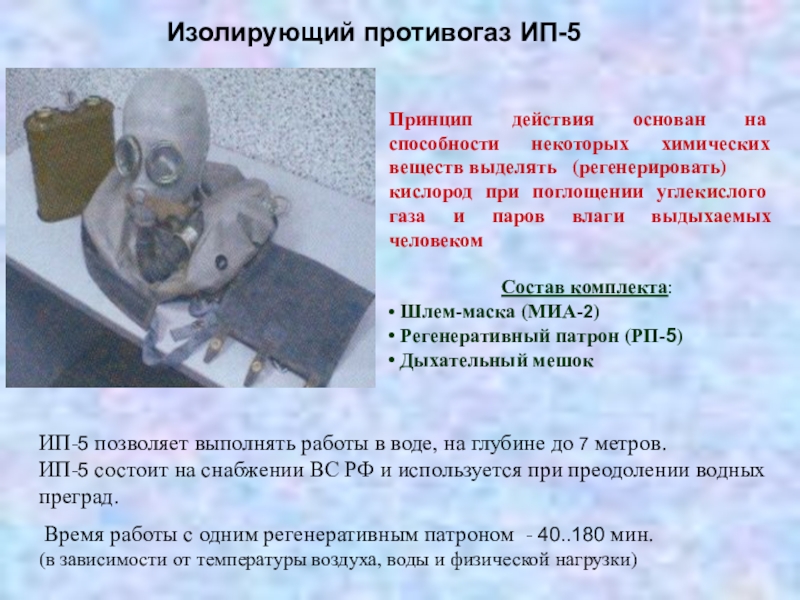

Слайд 23Изолирующий противогаз ИП-5
Состав комплекта:
Шлем-маска (МИА-2)
Регенеративный патрон (РП-5)
Дыхательный мешок
ИП-5
ИП-5 состоит на снабжении ВС РФ и используется при преодолении водных преград.
Время работы с одним регенеративным патроном - 40..180 мин.
(в зависимости от температуры воздуха, воды и физической нагрузки)
Принцип действия основан на способности некоторых химических веществ выделять (регенерировать)
кислород при поглощении углекислого газа и паров влаги выдыхаемых человеком

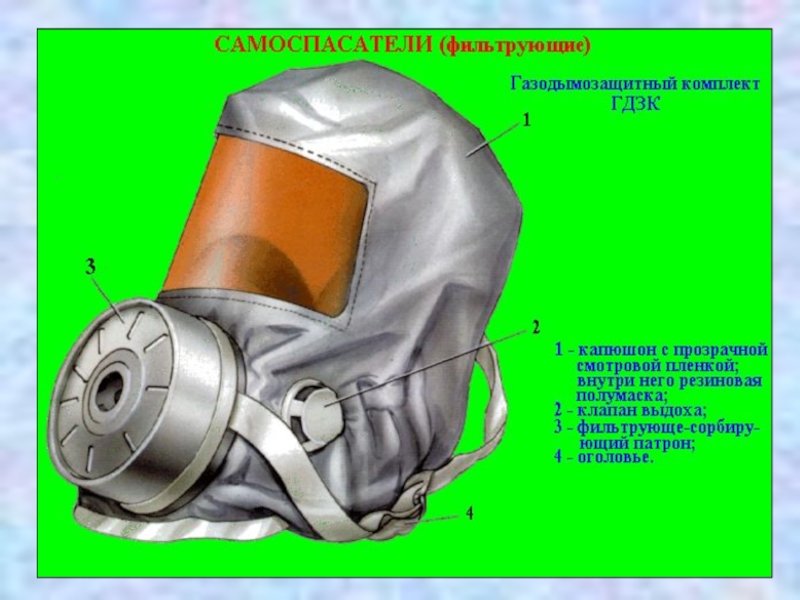

Слайд 24Самоспасатели
ГДЗК
Шахтные
Бытовые
Универсальный фильтрующий
малогабаритный самоспасатель
(УФМС) «Шанс»
Предназначен для защиты человека от токсичных
Основные показатели УФМС «Шанс»
время защитного действия, не менее – 30 мин;
универсальный размер для взрослых и детей от 7 лет;
устойчивость к воздействию открытого пламени с t (ºС) – 850;
масса изделия (в граммах) – 450;
срок гарантийного хранения – 5 лет;
среднерыночная цена, в рублях с НДС – 1700.

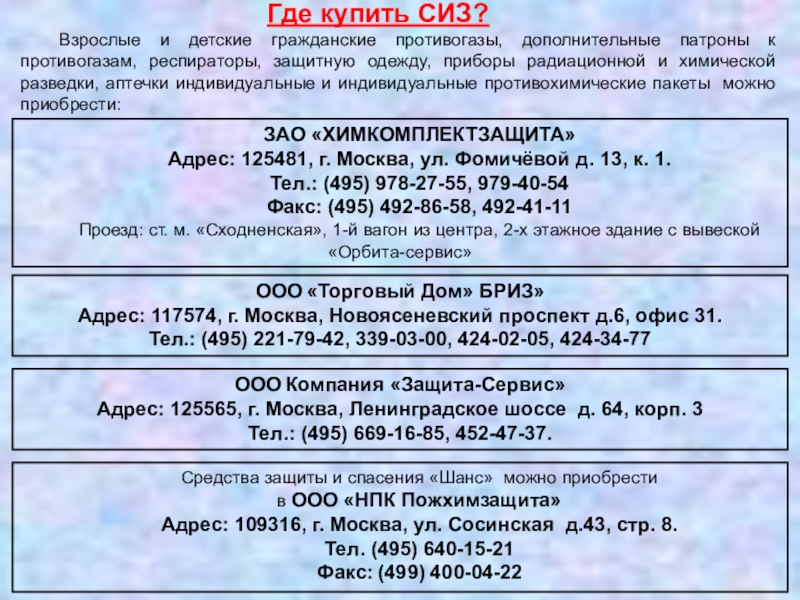

Слайд 29Где купить СИЗ?
Взрослые и детские гражданские противогазы, дополнительные патроны к противогазам,
Средства защиты и спасения «Шанс» можно приобрести
в ООО «НПК Пожхимзащита»
Адрес: 109316, г. Москва, ул. Сосинская д.43, стр. 8.
Тел. (495) 640-15-21
Факс: (499) 400-04-22
ЗАО «ХИМКОМПЛЕКТЗАЩИТА»
Адрес: 125481, г. Москва, ул. Фомичёвой д. 13, к. 1.
Тел.: (495) 978-27-55, 979-40-54
Факс: (495) 492-86-58, 492-41-11
Проезд: ст. м. «Сходненская», 1-й вагон из центра, 2-х этажное здание с вывеской «Орбита-сервис»
ООО «Торговый Дом» БРИЗ»
Адрес: 117574, г. Москва, Новоясеневский проспект д.6, офис 31.
Тел.: (495) 221-79-42, 339-03-00, 424-02-05, 424-34-77
ООО Компания «Защита-Сервис»
Адрес: 125565, г. Москва, Ленинградское шоссе д. 64, корп. 3
Тел.: (495) 669-16-85, 452-47-37.

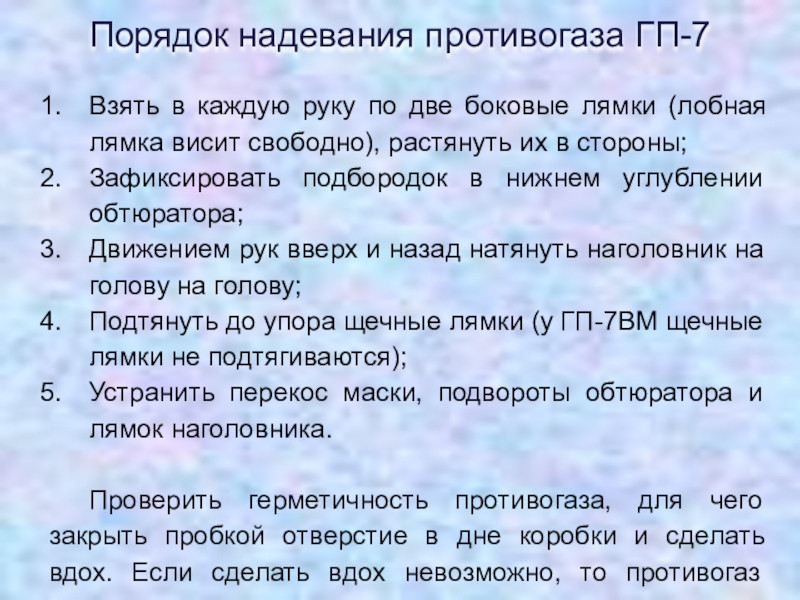

Слайд 30Взять в каждую руку по две боковые лямки (лобная лямка висит
Зафиксировать подбородок в нижнем углублении обтюратора;
Движением рук вверх и назад натянуть наголовник на голову на голову;
Подтянуть до упора щечные лямки (у ГП-7ВМ щечные лямки не подтягиваются);
Устранить перекос маски, подвороты обтюратора и лямок наголовника.
Проверить герметичность противогаза, для чего закрыть пробкой отверстие в дне коробки и сделать вдох. Если сделать вдох невозможно, то противогаз герметичен.
Порядок надевания противогаза ГП-7
Слайд 31Надеть брюки с чулками, застегнуть хлястики, перекинуть плечевые лямки брюк через

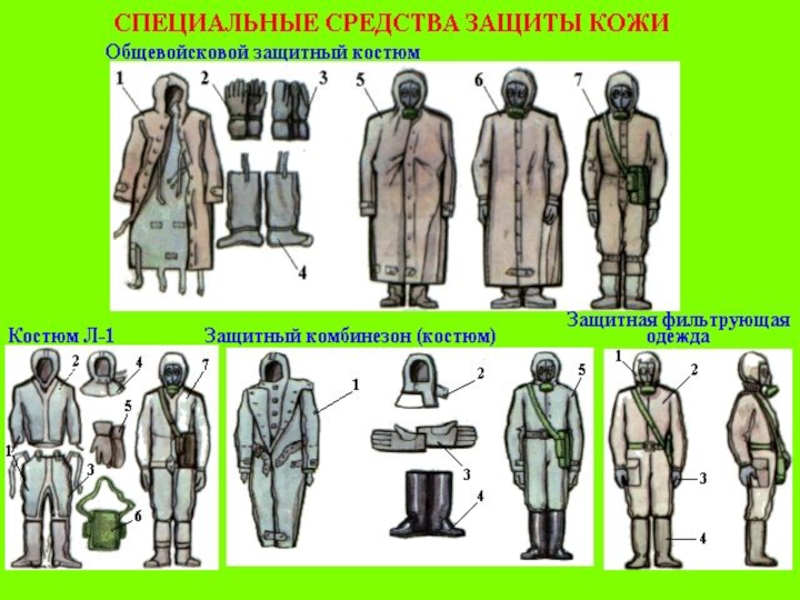

Надевание костюма Л-1
Слайд 32
Надеть куртку с капюшоном и откинуть капюшон за голову, застегнуть на
Надевание костюма Л-1 (продолжение)
«Боевое» положение костюма Л - 1
Слайд 33Порядок снятия костюма Л-1
Расстегнуть шейный клапан и хлястик куртки.
Перевести лямку противогазовой
Снять куртку с капюшоном и вместе с перчатками сбросить с себя.
Снять брюки с чулками, помогая руками с внутренней стороны.
Снять подшлемник.
Снять противогаз.
Слайд 36АПТЕЧКА ИНДИВИДУАЛЬНАЯ АИ-2
Гнездо 1 – шприц-тюбик,
Противоболевое средство
Гнездо 2 –
Гнездо 3 – средство №2,
Используется при желудоч-но-кишечных расстрой-ствах
Гнездо 7 –Противорвотное средство применяется после облучения, ушибов головы .
Гнездо 6 – радиозащит-ное средство №2
Гнездо 5- противобакте-риальное средство №1
Принимают приинфек-ционных заболеваниях
Гнездо 4 – радиозащитное средство №1, принимают при угрозе облучения
Назначение. Для предупреждения, снижения и лечения последствий
воздействия поражающих факторов ядерного, химического и бактерио-
логического оружия на личный состав войск гражданской обороны.

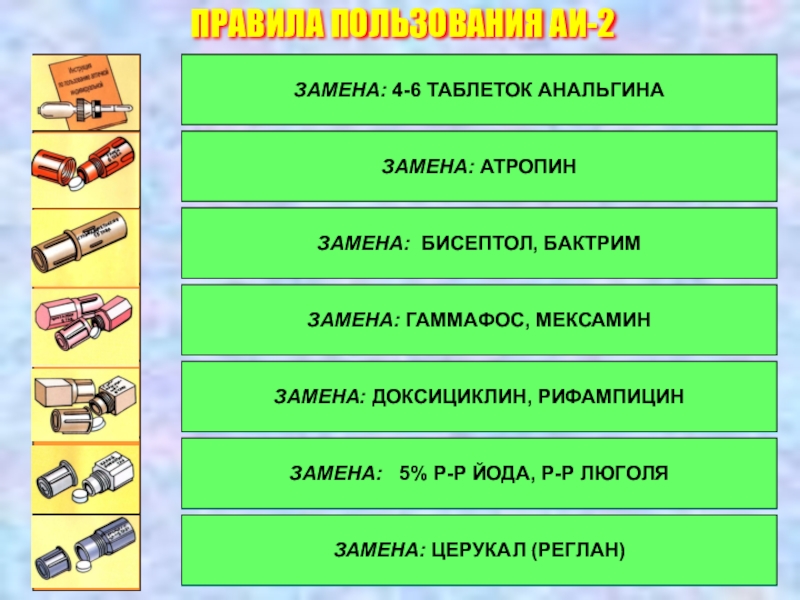

Слайд 37ГНЕЗДО 1
ГНЕЗДО 2
ГНЕЗДО 3
ГНЕЗДО 4
ГНЕЗДО 5
ГНЕЗДО 6
ГНЕЗДО 7
ПРАВИЛА ПОЛЬЗОВАНИЯ АИ-2
ШПРИЦ-ТЮБИК: противоболевое
переломах, обширных ранах и ожогах,
В экстренных случаях укол можно делать через одежду.
СРЕДСТВО ДЛЯ ПРЕДУПРЕЖДЕНИЯ ОТРАВЛЕНИЯ ФОВ:
Принимать по 1-2 таблетки через 5-6 часов, после приема
одеть противогаз.
ПРОТИВОБАКТЕРИАЛЬНОЕ СРЕДСТВО №2: -при желудоч-
но-кишечных расстройствах. Прием: в первые сутки 7 табл. в
один прием, в последующие двое суток – по 4 таблетки
РАДИОЗАЩИТНОЕ СРЕДСТВО №1: принимают при угрозе
облучения по 6 таблеток в один прием, при повторной угрозе
облучения еще 6 таблеток через 4-5 часов
ПРОТИВОБАКТЕРИАЛЬНОЕ СРЕДСТВО №1: при угрозе и
инфекционном заболевании, а также при ранах и ожогах.
Сначала принимают 5 таблеток, через 6 часов следующие 5.
РАДИОЗАЩИТНОЕ СРЕДСТВО №2:(Йодистый калий)
Принимать по 1 таблетке в течение 10 дней после выпадения
радиоактивных осадков (детям давать по ½ таблетки) .
ПРОТИВОРВОТНОЕ СРЕДСТВО:
Принимать сразу после облучения, а также при появлении
тошноты после ушиба головы.
ЗАМЕНА: 4-6 ТАБЛЕТОК АНАЛЬГИНА
ЗАМЕНА: АТРОПИН
ЗАМЕНА: БИСЕПТОЛ, БАКТРИМ
ЗАМЕНА: ГАММАФОС, МЕКСАМИН
ЗАМЕНА: ДОКСИЦИКЛИН, РИФАМПИЦИН
ЗАМЕНА: 5% Р-Р ЙОДА, Р-Р ЛЮГОЛЯ
ЗАМЕНА: ЦЕРУКАЛ (РЕГЛАН)
