Презентация, доклад по военной подготовке на тему Автомат АК-74

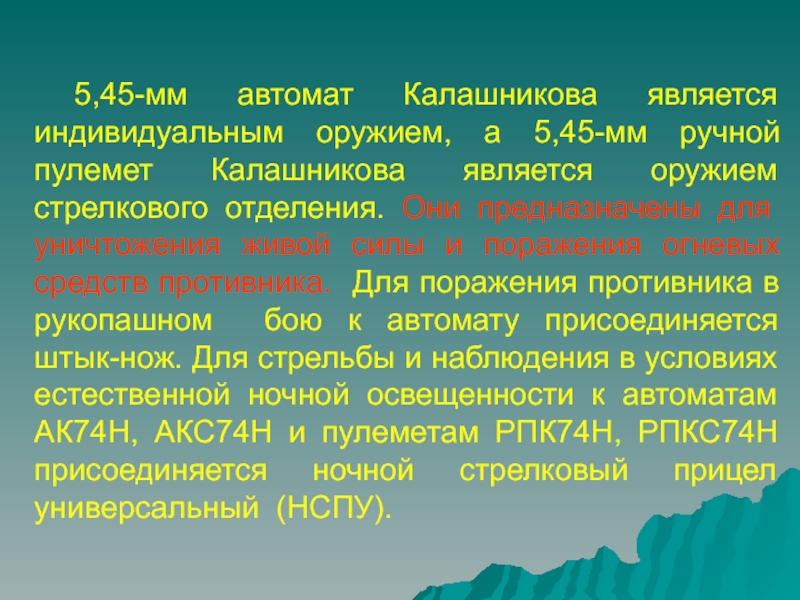

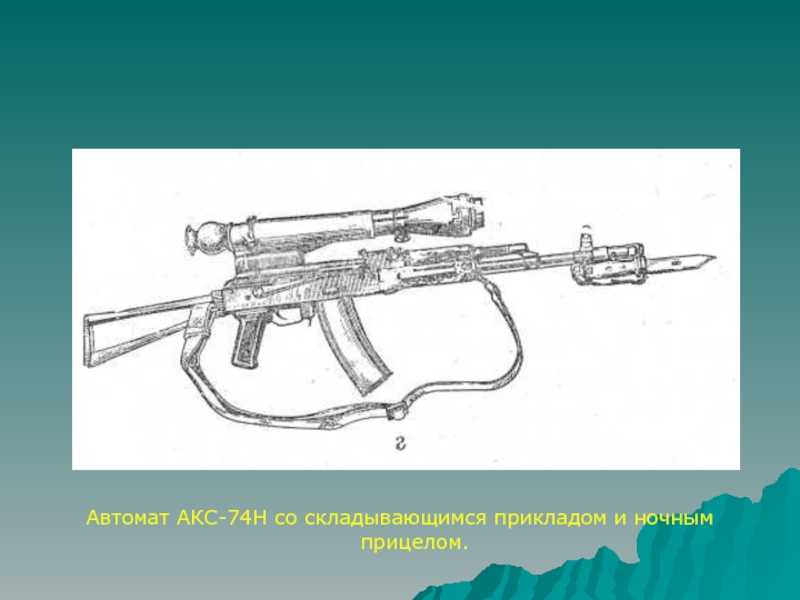

является оружием стрелкового отделения. Они предназначены для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК74Н, АКС74Н и пулеметам РПК74Н, РПКС74Н присоединяется ночной стрелковый прицел универсальный (НСПУ).

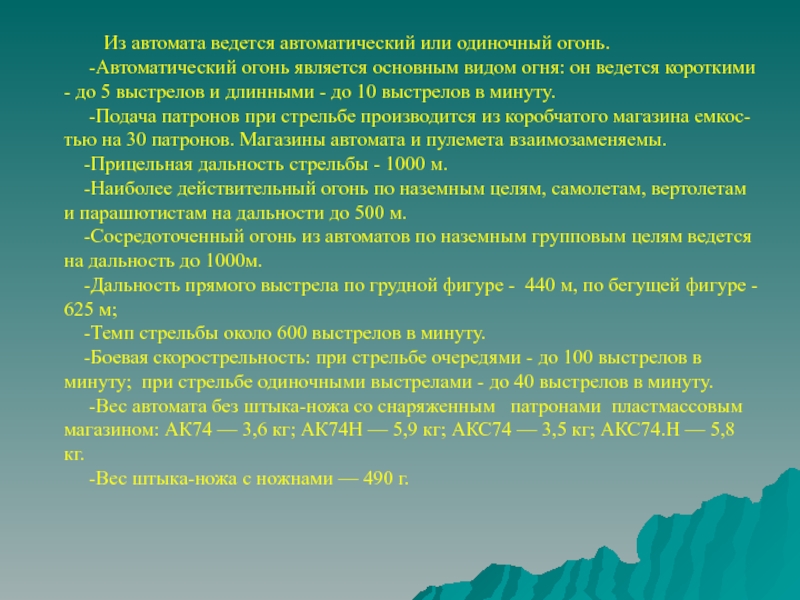

огонь является основным видом огня: он ведется короткими - до 5 выстрелов и длинными - до 10 выстрелов в минуту. -Подача патронов при стрельбе производится из коробчатого магазина емкос-тью на 30 патронов. Магазины автомата и пулемета взаимозаменяемы. -Прицельная дальность стрельбы - 1000 м. -Наиболее действительный огонь по наземным целям, самолетам, вертолетам и парашютистам на дальности до 500 м. -Сосредоточенный огонь из автоматов по наземным групповым целям ведется на дальность до 1000м. -Дальность прямого выстрела по грудной фигуре - 440 м, по бегущей фигуре - 625 м; -Темп стрельбы около 600 выстрелов в минуту. -Боевая скорострельность: при стрельбе очередями - до 100 выстрелов в минуту; при стрельбе одиночными выстрелами - до 40 выстрелов в минуту. -Вес автомата без штыка-ножа со снаряженным патронами пластмассовым магазином: АК74 — 3,6 кг; АК74Н — 5,9 кг; АКС74 — 3,5 кг; АКС74.Н — 5,8 кг. -Вес штыка-ножа с ножнами — 490 г.

со ствольной коробкой, прицельным приспособлением, прикла-дом и пистолетной рукояткой; -крышки ствольной коробки; -затворной рамы с газовым поршнем; -затвора; -возвратного механизма; -газовой трубки со ствольной накладкой; -ударно-спускового механизма; -цевья; -магазина. Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож. В комплект автомата входят: принадлежность, ремень и сумка для магазинов; в комплект автомата со складывающимся прикладом, кроме того, входит чехол для автомата.

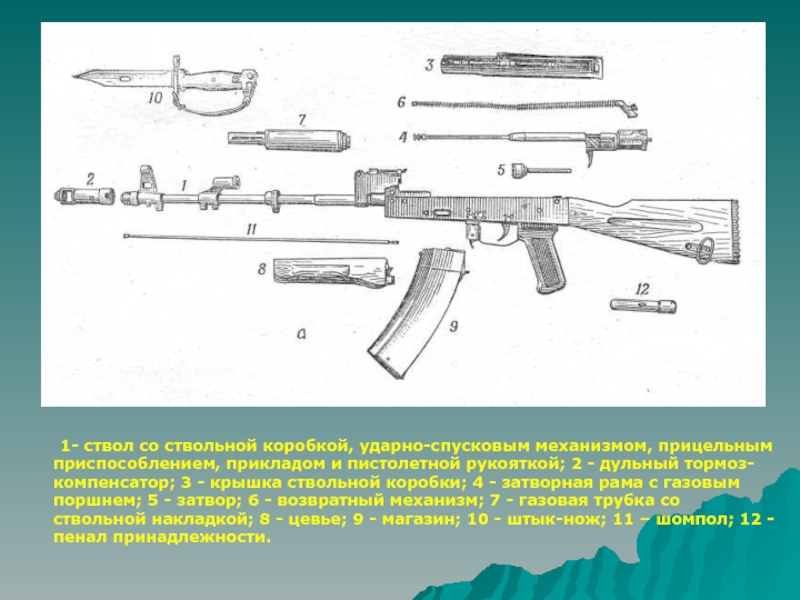

прицельным приспособлением, прикладом и пистолетной рукояткой; 2 - дульный тормоз-компенсатор; 3 - крышка ствольной коробки; 4 - затворная рама с газовым поршнем; 5 - затвор; 6 - возвратный механизм; 7 - газовая трубка со ствольной накладкой; 8 - цевье; 9 - магазин; 10 - штык-нож; 11 – шомпол; 12 - пенал принадлежности.

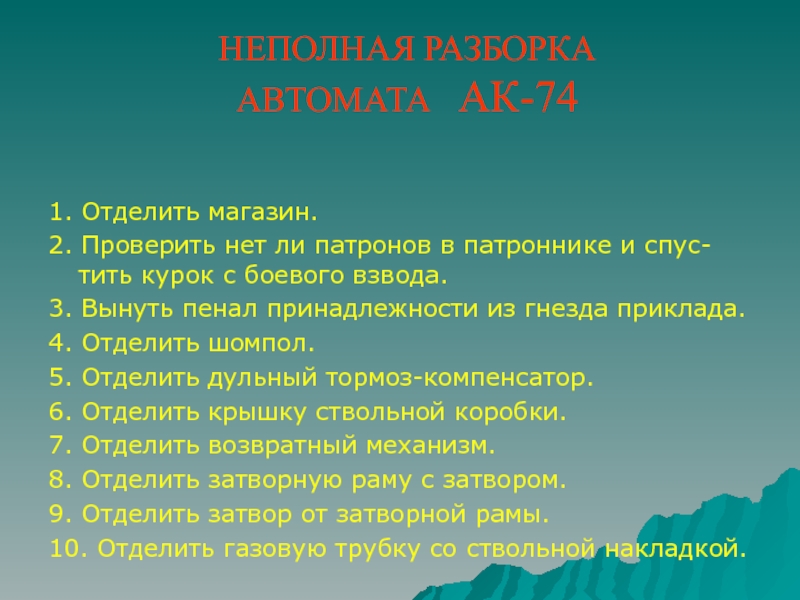

патроннике и спус-тить курок с боевого взвода.
3. Вынуть пенал принадлежности из гнезда приклада.
4. Отделить шомпол.
5. Отделить дульный тормоз-компенсатор.
6. Отделить крышку ствольной коробки.
7. Отделить возвратный механизм.
8. Отделить затворную раму с затвором.
9. Отделить затвор от затворной рамы.
10. Отделить газовую трубку со ствольной накладкой.

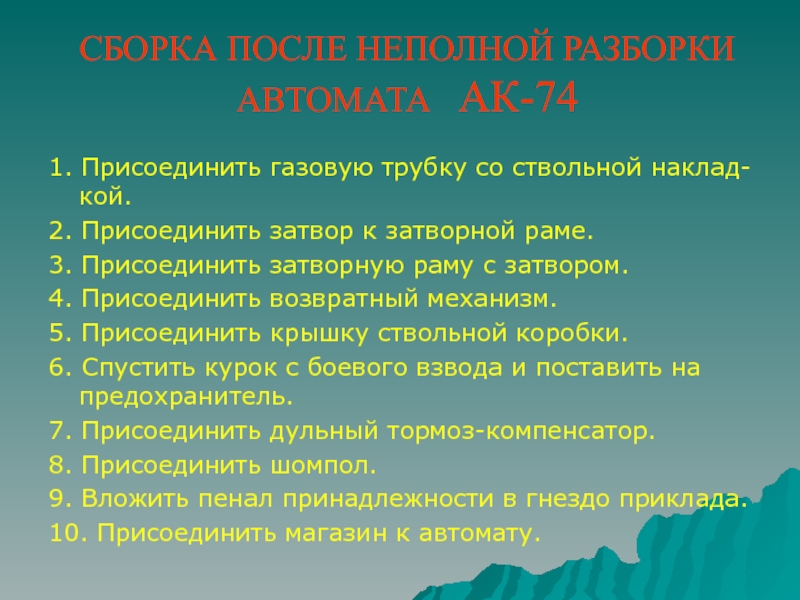

наклад-кой.
2. Присоединить затвор к затворной раме.
3. Присоединить затворную раму с затвором.
4. Присоединить возвратный механизм.
5. Присоединить крышку ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель.
7. Присоединить дульный тормоз-компенсатор.
8. Присоединить шомпол.
9. Вложить пенал принадлежности в гнездо приклада.
10. Присоединить магазин к автомату.

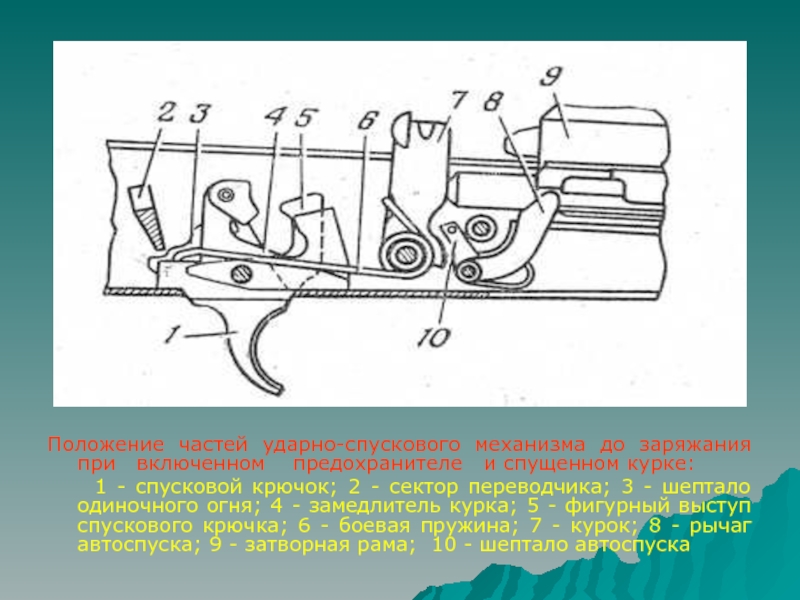

и спущенном курке:
1 - спусковой крючок; 2 - сектор переводчика; 3 - шептало одиночного огня; 4 - замедлитель курка; 5 - фигурный выступ спускового крючка; 6 - боевая пружина; 7 - курок; 8 - рычаг автоспуска; 9 - затворная рама; 10 - шептало автоспуска

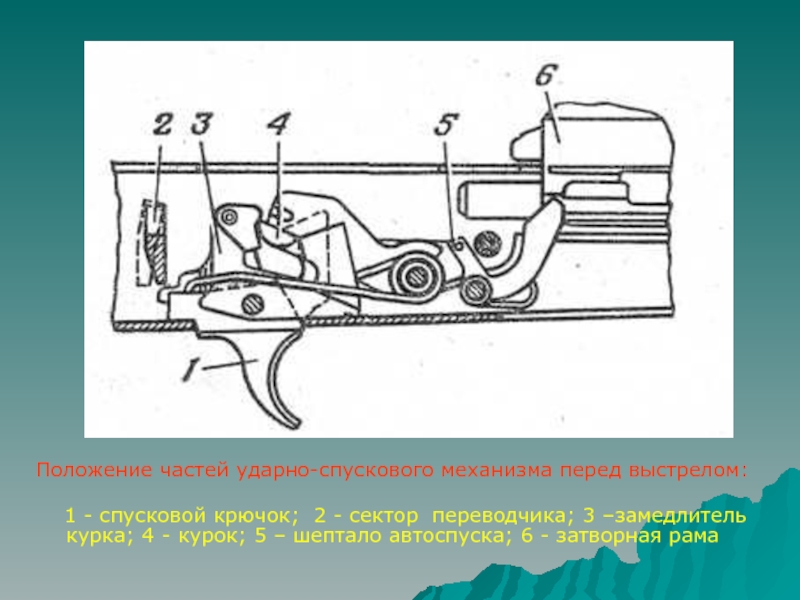

2 - сектор переводчика; 3 –замедлитель курка; 4 - курок; 5 – шептало автоспуска; 6 - затворная рама

ударно-спускового механизма после выстрела при переводчике, установленном на одиночный огонь:
1 - спусковой крючок; 2 - замедлитель курка; 3 - шептало одиночного огня; 4 -курок; 5 - шептало автоспуска; 6 -затворная рама.
