Презентация, доклад по Охране труда Правила выполнения работ в действующих электроустановках

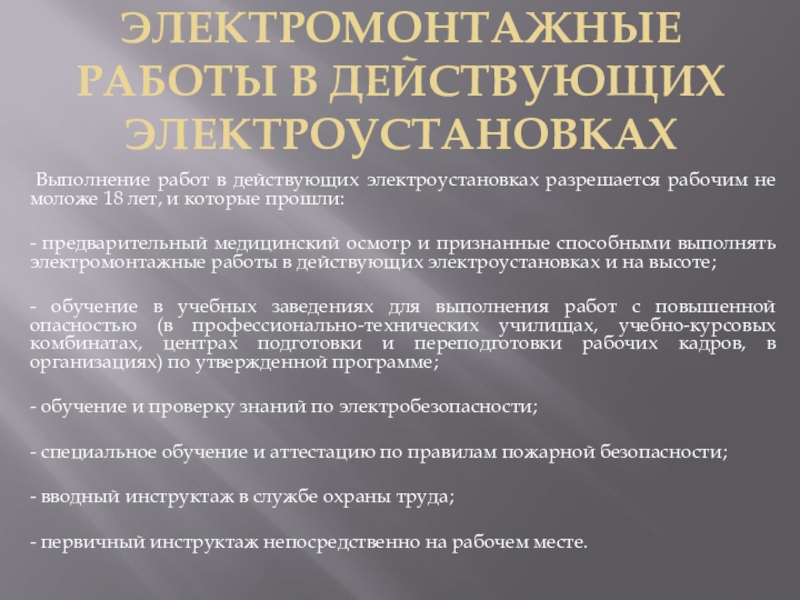

рабочим не моложе 18 лет, и которые прошли:

- предварительный медицинский осмотр и признанные способными выполнять электромонтажные работы в действующих электроустановках и на высоте;

- обучение в учебных заведениях для выполнения работ с повышенной опасностью (в профессионально-технических училищах, учебно-курсовых комбинатах, центрах подготовки и переподготовки рабочих кадров, в организациях) по утвержденной программе;

- обучение и проверку знаний по электробезопасности;

- специальное обучение и аттестацию по правилам пожарной безопасности;

- вводный инструктаж в службе охраны труда;

- первичный инструктаж непосредственно на рабочем месте.

мероприятий допускающий проверяет соответствие состава бригады с составом вписанным в наряд.

2. Поясняет бригаде откуда снято напряжение, где наложены заземлители, какие части остались под напряжением.

3. Доказывает бригаде отсутствие напряжения:

- если больше 35 кВ показывает наложенные заземлители,

- если до 35 кВ прикасается к токоведущим частям рукой.

Наложение переносного заземлителя осуществляется в электроустановках с напряжением менее 1 кВ. В установках с напряжением более 1 кВ включаются заземляющие ножи разъединителя.

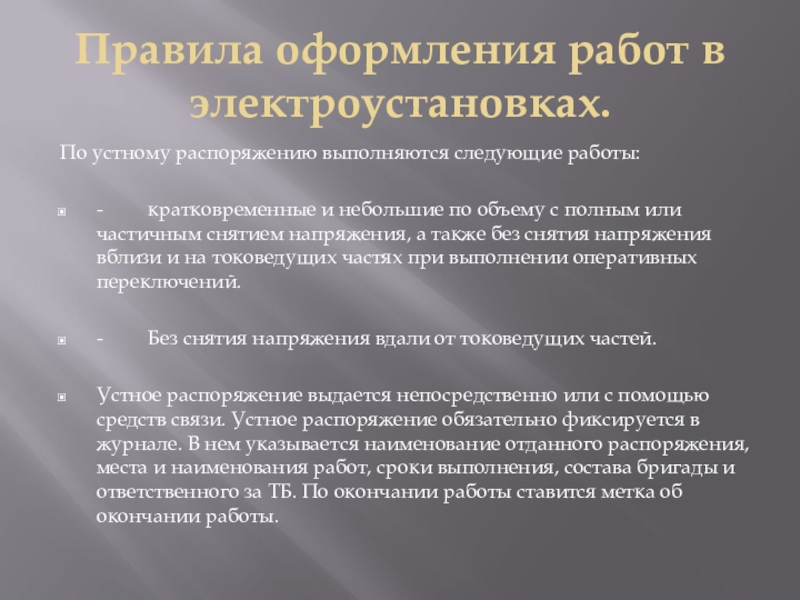

кратковременные и небольшие по объему с полным или частичным снятием напряжения, а также без снятия напряжения вблизи и на токоведущих частях при выполнении оперативных переключений.

- Без снятия напряжения вдали от токоведущих частей.

Устное распоряжение выдается непосредственно или с помощью средств связи. Устное распоряжение обязательно фиксируется в журнале. В нем указывается наименование отданного распоряжения, места и наименования работ, сроки выполнения, состава бригады и ответственного за ТБ. По окончании работы ставится метка об окончании работы.

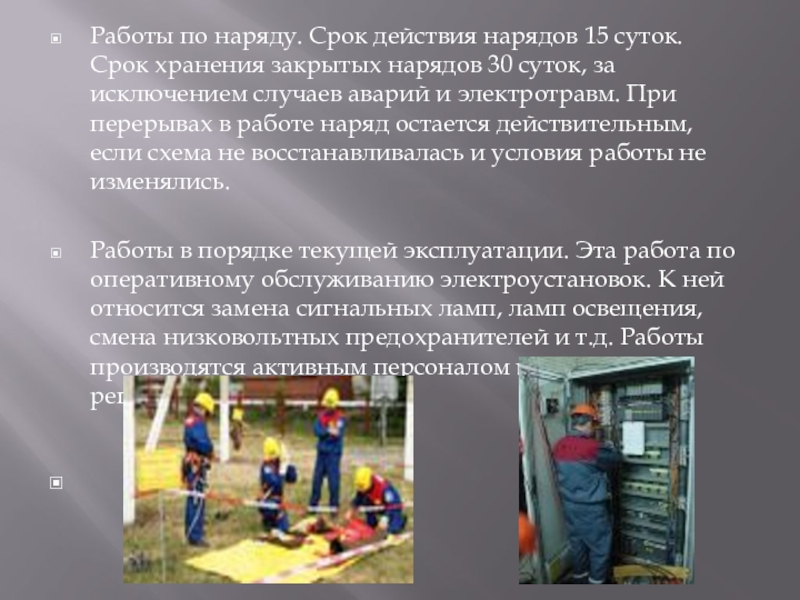

нарядов 30 суток, за исключением случаев аварий и электротравм. При перерывах в работе наряд остается действительным, если схема не восстанавливалась и условия работы не изменялись.

Работы в порядке текущей эксплуатации. Эта работа по оперативному обслуживанию электроустановок. К ней относится замена сигнальных ламп, ламп освещения, смена низковольтных предохранителей и т.д. Работы производятся активным персоналом и в журнале не регистрируется.

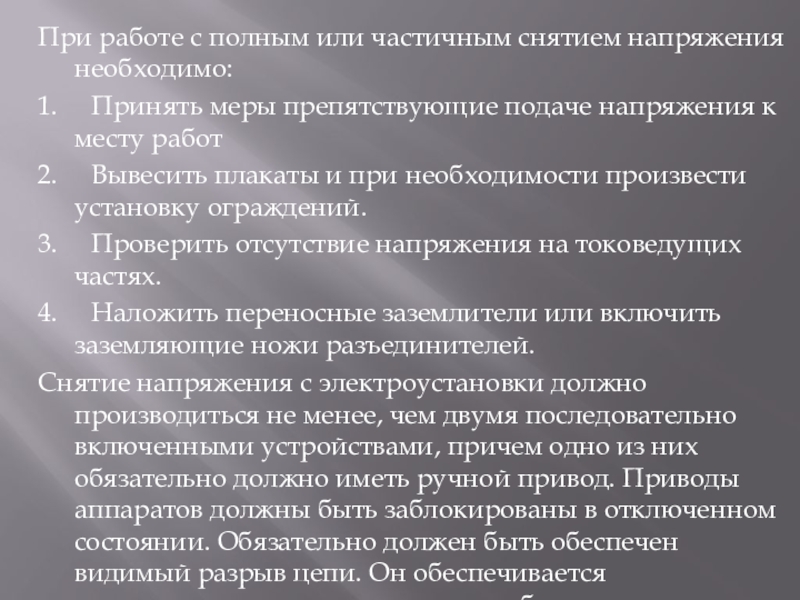

Принять меры препятствующие подаче напряжения к месту работ
2. Вывесить плакаты и при необходимости произвести установку ограждений.
3. Проверить отсутствие напряжения на токоведущих частях.
4. Наложить переносные заземлители или включить заземляющие ножи разъединителей.
Снятие напряжения с электроустановки должно производиться не менее, чем двумя последовательно включенными устройствами, причем одно из них обязательно должно иметь ручной привод. Приводы аппаратов должны быть заблокированы в отключенном состоянии. Обязательно должен быть обеспечен видимый разрыв цепи. Он обеспечивается разъединителем, отсоединением кабеля, снятием шины.

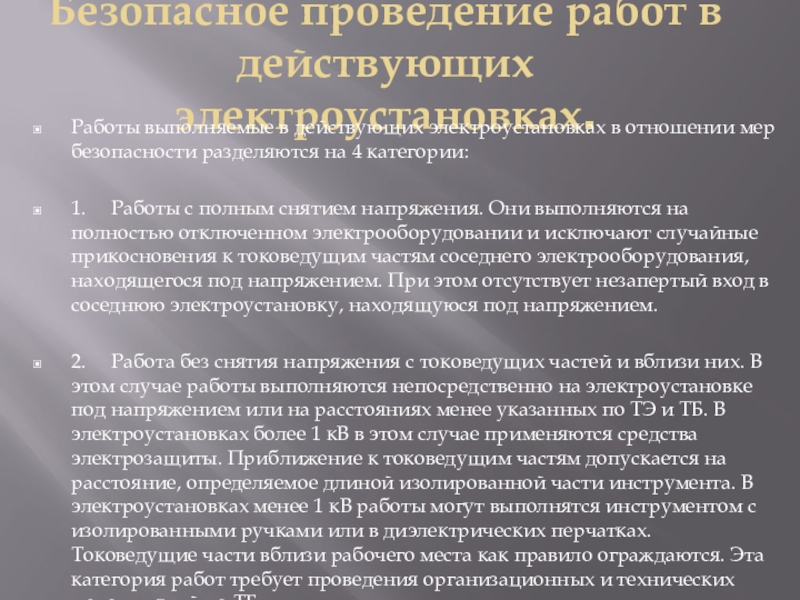

отношении мер безопасности разделяются на 4 категории:

1. Работы с полным снятием напряжения. Они выполняются на полностью отключенном электрооборудовании и исключают случайные прикосновения к токоведущим частям соседнего электрооборудования, находящегося под напряжением. При этом отсутствует незапертый вход в соседнюю электроустановку, находящуюся под напряжением.

2. Работа без снятия напряжения с токоведущих частей и вблизи них. В этом случае работы выполняются непосредственно на электроустановке под напряжением или на расстояниях менее указанных по ТЭ и ТБ. В электроустановках более 1 кВ в этом случае применяются средства электрозащиты. Приближение к токоведущим частям допускается на расстояние, определяемое длиной изолированной части инструмента. В электроустановках менее 1 кВ работы могут выполнятся инструментом с изолированными ручками или в диэлектрических перчатках. Токоведущие части вблизи рабочего места как правило ограждаются. Эта категория работ требует проведения организационных и технических мероприятий по ТБ.

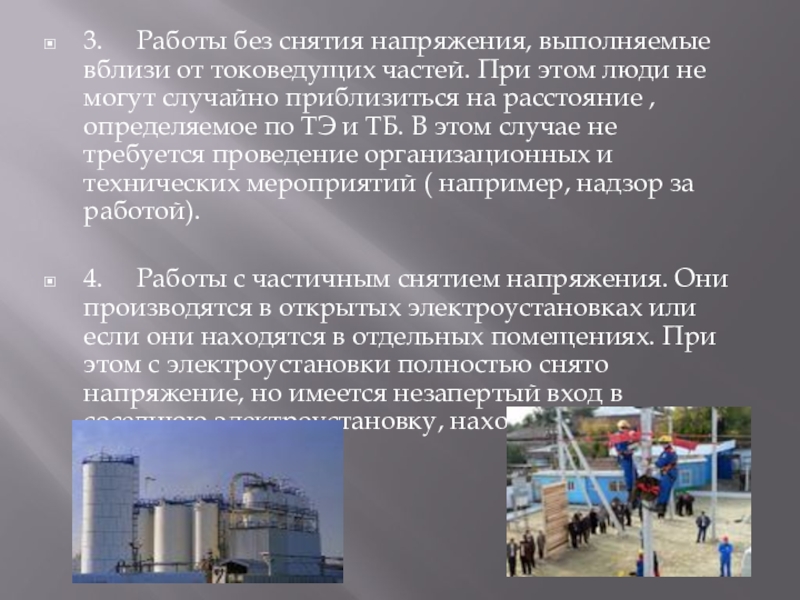

частей. При этом люди не могут случайно приблизиться на расстояние , определяемое по ТЭ и ТБ. В этом случае не требуется проведение организационных и технических мероприятий ( например, надзор за работой).

4. Работы с частичным снятием напряжения. Они производятся в открытых электроустановках или если они находятся в отдельных помещениях. При этом с электроустановки полностью снято напряжение, но имеется незапертый вход в соседнюю электроустановку, находящуюся под напряжением.

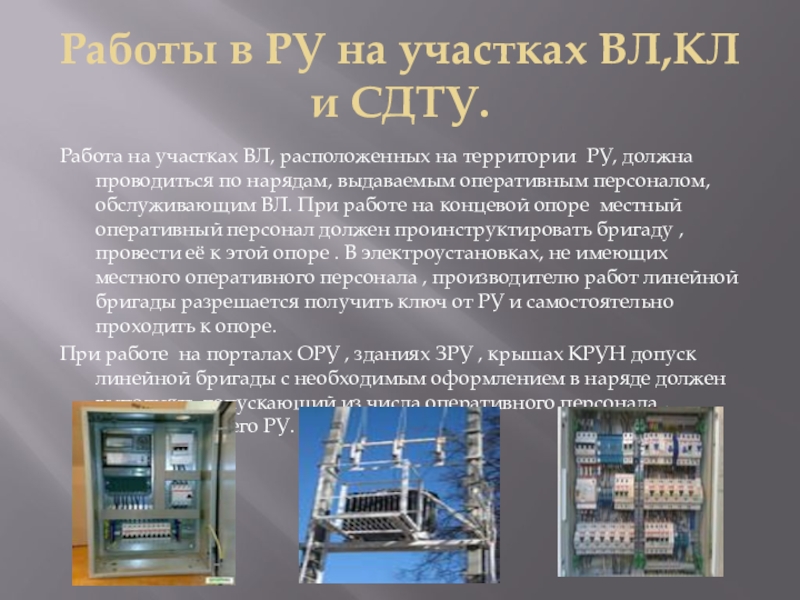

расположенных на территории РУ, должна проводиться по нарядам, выдаваемым оперативным персоналом, обслуживающим ВЛ. При работе на концевой опоре местный оперативный персонал должен проинструктировать бригаду , провести её к этой опоре . В электроустановках, не имеющих местного оперативного персонала , производителю работ линейной бригады разрешается получить ключ от РУ и самостоятельно проходить к опоре.
При работе на порталах ОРУ , зданиях ЗРУ , крышах КРУН допуск линейной бригады с необходимым оформлением в наряде должен выполнять допускающий из числа оперативного персонала , обслуживающего РУ.

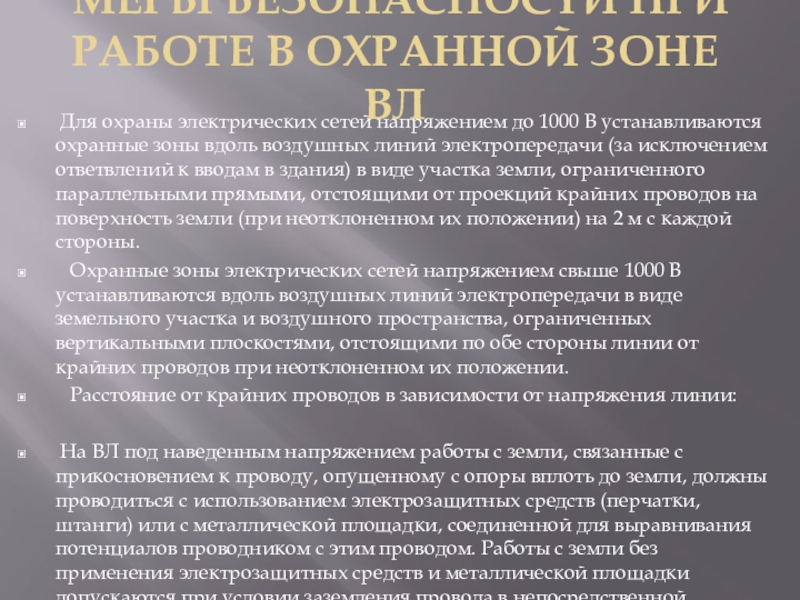

электрических сетей напряжением до 1000 В устанавливаются охранные зоны вдоль воздушных линий электропередачи (за исключением ответвлений к вводам в здания) в виде участка земли, ограниченного параллельными прямыми, отстоящими от проекций крайних проводов на поверхность земли (при неотклоненном их положении) на 2 м с каждой стороны.
Охранные зоны электрических сетей напряжением свыше 1000 В устанавливаются вдоль воздушных линий электропередачи в виде земельного участка и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при неотклоненном их положении.
Расстояние от крайних проводов в зависимости от напряжения линии:

На ВЛ под наведенным напряжением работы с земли, связанные с прикосновением к проводу, опущенному с опоры вплоть до земли, должны проводиться с использованием электрозащитных средств (перчатки, штанги) или с металлической площадки, соединенной для выравнивания потенциалов проводником с этим проводом. Работы с земли без применения электрозащитных средств и металлической площадки допускаются при условии заземления провода в непосредственной близости к каждому месту прикосновения.

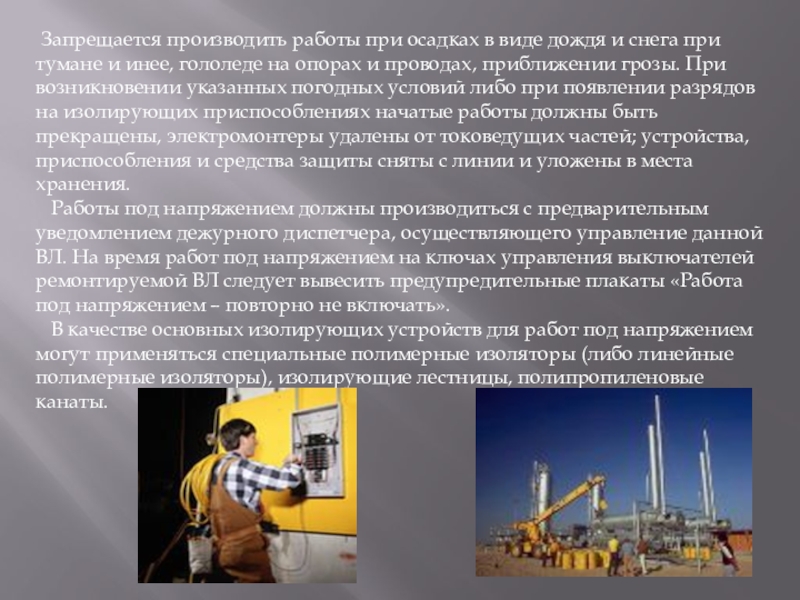

при тумане и инее, гололеде на опорах и проводах, приближении грозы. При возникновении указанных погодных условий либо при появлении разрядов на изолирующих приспособлениях начатые работы должны быть прекращены, электромонтеры удалены от токоведущих частей; устройства, приспособления и средства защиты сняты с линии и уложены в места хранения.
Работы под напряжением должны производиться с предварительным уведомлением дежурного диспетчера, осуществляющего управление данной ВЛ. На время работ под напряжением на ключах управления выключателей ремонтируемой ВЛ следует вывесить предупредительные плакаты «Работа под напряжением – повторно не включать».
В качестве основных изолирующих устройств для работ под напряжением могут применяться специальные полимерные изоляторы (либо линейные полимерные изоляторы), изолирующие лестницы, полипропиленовые канаты.

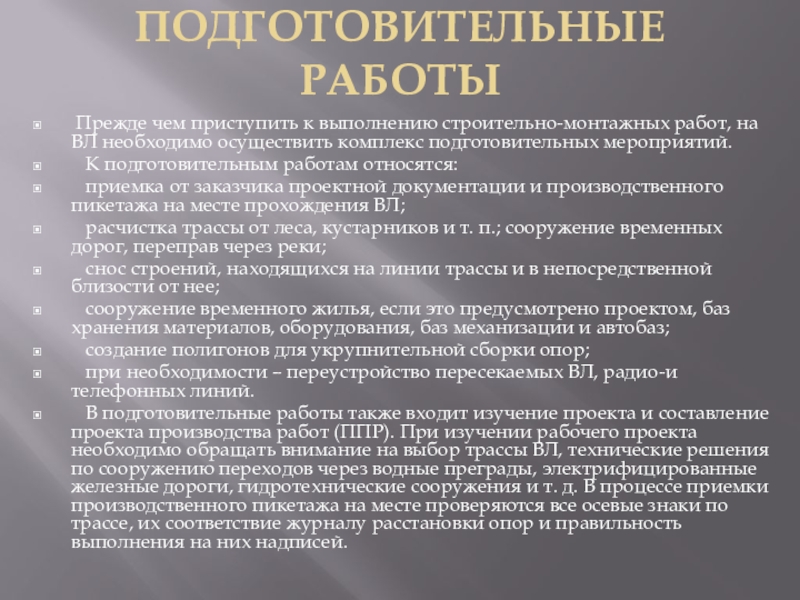

необходимо осуществить комплекс подготовительных мероприятий.
К подготовительным работам относятся:
приемка от заказчика проектной документации и производственного пикетажа на месте прохождения ВЛ;
расчистка трассы от леса, кустарников и т. п.; сооружение временных дорог, переправ через реки;
снос строений, находящихся на линии трассы и в непосредственной близости от нее;
сооружение временного жилья, если это предусмотрено проектом, баз хранения материалов, оборудования, баз механизации и автобаз;
создание полигонов для укрупнительной сборки опор;
при необходимости – переустройство пересекаемых ВЛ, радио-и телефонных линий.
В подготовительные работы также входит изучение проекта и составление проекта производства работ (ППР). При изучении рабочего проекта необходимо обращать внимание на выбор трассы ВЛ, технические решения по сооружению переходов через водные преграды, электрифицированные железные дороги, гидротехнические сооружения и т. д. В процессе приемки производственного пикетажа на месте проверяются все осевые знаки по трассе, их соответствие журналу расстановки опор и правильность выполнения на них надписей.
