Презентация, доклад по Охране труда Факторы влияющие на поражение электрическим током

ФАКТОРЫ, ВЛИЯЮЩИЕ НА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ К факторам, влияющим на поражения электрическим током, относят: - Величина тока; - Величина напряжения; - Время действия; - Род и частота тока; - Путь замыкания;

Слайд 1Факторы влияющие на поражение электрическим током
Охрана труда

Факторы влияющие на поражение электрическим токомОхрана труда

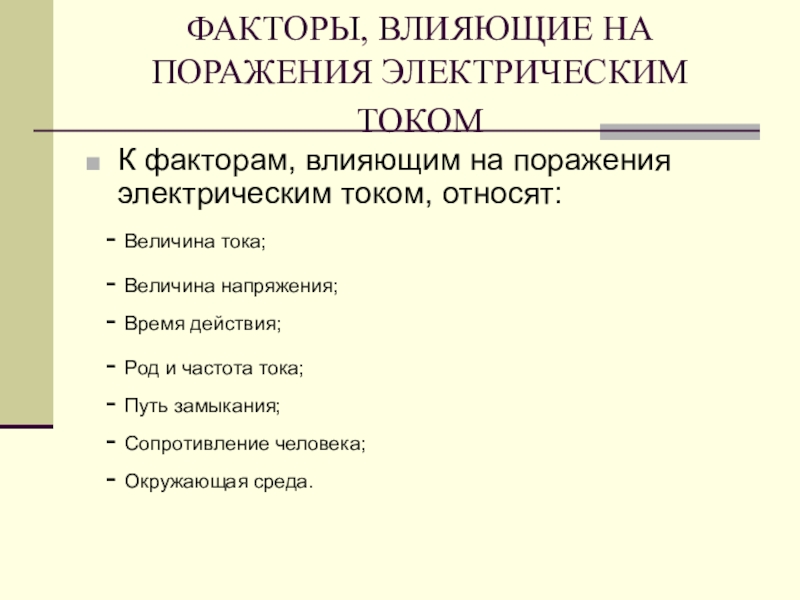

Слайд 2ФАКТОРЫ, ВЛИЯЮЩИЕ НА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
К факторам, влияющим на поражения

электрическим током, относят:


- Величина тока;

- Величина напряжения;

- Время действия;

- Род и частота тока;

- Путь замыкания;

- Сопротивление человека;

- Окружающая среда.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ К факторам, влияющим на поражения электрическим током, относят:  - Величина

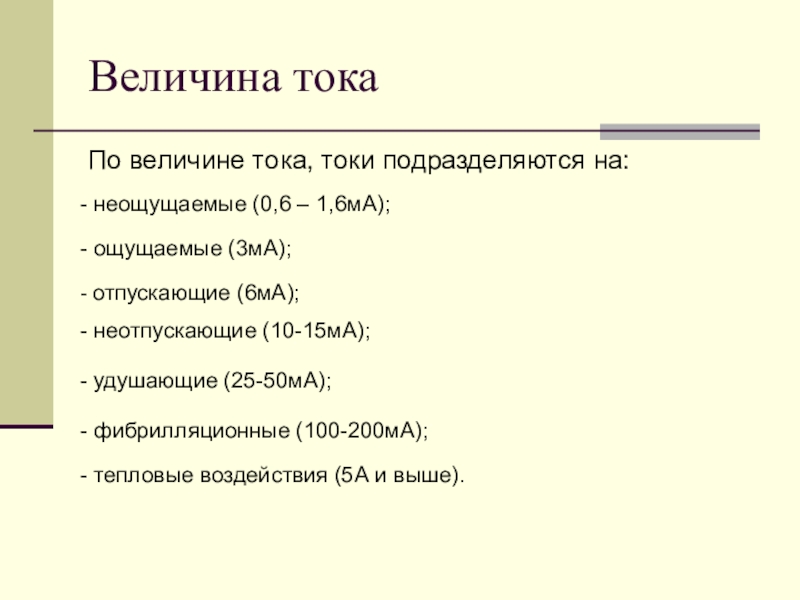

Слайд 3Величина тока
По величине тока, токи подразделяются на:



- неощущаемые (0,6 – 1,6мА);

- ощущаемые (3мА);

- отпускающие (6мА);

- неотпускающие (10-15мА);

- удушающие (25-50мА);

- фибрилляционные (100-200мА);

- тепловые воздействия (5А и выше).

Величина тока По величине тока, токи подразделяются на:    - неощущаемые (0,6 – 1,6мА); -

Слайд 4Величина напряжения. Время действия
Факторы величины напряжения и

времявоздействия электрического тока:


Время действия, сек. |Длител |До 30 |1 |0,5 |0,2 |0,1
Величина тока, мА. |1 |6 |50 |100 |250 |500
Величина напряжения, В |6 |36 |50 |100 |250 |500


При кратковременном воздействии (0,1-0,5с) ток порядка 100мА не вызывает фибрилляции сердца.

Если увеличить длительность воздействия до 1с,то этот же ток может привести к смертельному исходу.

С уменьшением длительности воздействия значение допустимых для человека токов существенно увеличивается.

При изменении времени воздействия от 1 до 0,1с допустимый ток возрастает в 16 раз.

Сокращение длительности воздействия электрического тока уменьшает опасность поражения человека исходя из некоторых особенностей работы сердца. Продолжительность одного периода кардиоцикла.

Величина напряжения.  Время действия Факторы  величины  напряжения  и  времявоздействия электрического тока:

Слайд 5Род и частота тока
Постоянный и переменный токи

оказывают различные воздействия на организм человека.

При напряжениях до 500 В степень поражения постоянным током меньше, чем переменным той же величины.

Напряжение 120 В постоянного тока при одинаковых условиях эквивалентно по опасности напряжению 40 В переменного тока промышленной частоты.

Напряжении 500В и выше различий в воздействии постоянного и переменного токов практически не наблюдаются.

Самыми неблагоприятными для человека являются токи промышленной частоты (50Гц).
При увеличении частоты (более50Гц) значения не отпускающего тока возрастает.
С уменьшением частоты (от50Гц до 0) значения не отпускающего тока тоже возрастает и при частоте, равной нулю (постоянный ток – болевой эффект), они становятся больше примерно в три раза.

Род и частота тока   Постоянный и переменный токи оказывают различные воздействия на организм человека.

Слайд 6Путь замыкания тока
При прикосновении человека к токоведущим

частям путь тока может быть различным.

Существует 18 вариантов путей замыкания тока через человека.
Основные из них: голова – ноги; рука – рука; правая рука – ноги; левая рука – ноги; нога – нога.

Степень поражения зависит от того, какие органы человека подвергаются воздействию тока, и от величины тока, проходящего непосредственно через сердце.

При протекании тока:
- по пути «рука – рука» через сердце проходит 3,3% общего тока, - - по пути «левая рука - ноги» 3,7%,
- по пути «правая рука – ноги» 6,7%,
- по пути «нога – нога» - 0,4%.

Величина не отпускающего тока по пути «рука – рука» приблизительно в два раза меньше, чем по пути«рука – ноги».

Путь замыкания тока   При прикосновении человека к токоведущим частям путь тока может быть различным.

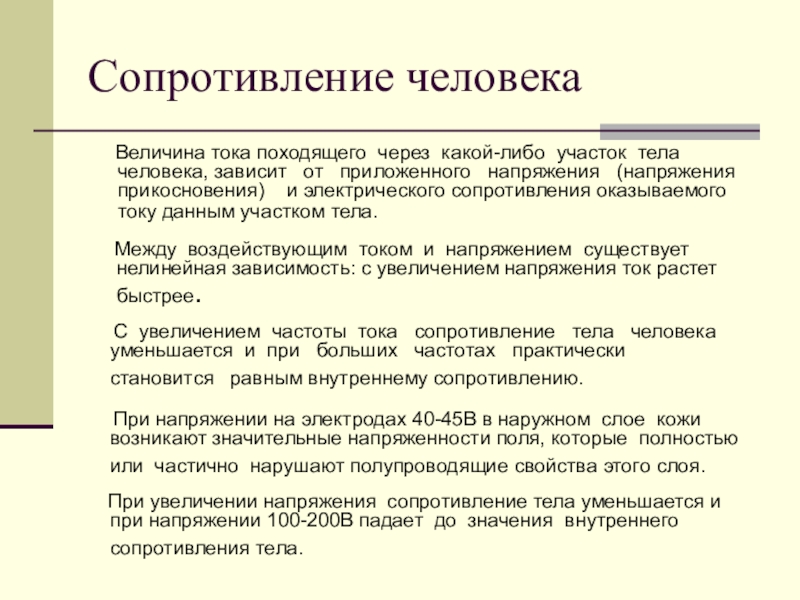

Слайд 7Сопротивление человека
Величина тока походящего через какой-либо участок

тела человека, зависит от приложенного напряжения (напряжения прикосновения) и электрического сопротивления оказываемого току данным участком тела.

Между воздействующим током и напряжением существует нелинейная зависимость: с увеличением напряжения ток растет быстрее.

С увеличением частоты тока сопротивление тела человека уменьшается и при больших частотах практически становится равным внутреннему сопротивлению.

При напряжении на электродах 40-45В в наружном слое кожи возникают значительные напряженности поля, которые полностью или частично нарушают полупроводящие свойства этого слоя.

При увеличении напряжения сопротивление тела уменьшается и при напряжении 100-200В падает до значения внутреннего сопротивления тела.

Сопротивление человека   Величина тока походящего через какой-либо участок тела человека, зависит  от  приложенного

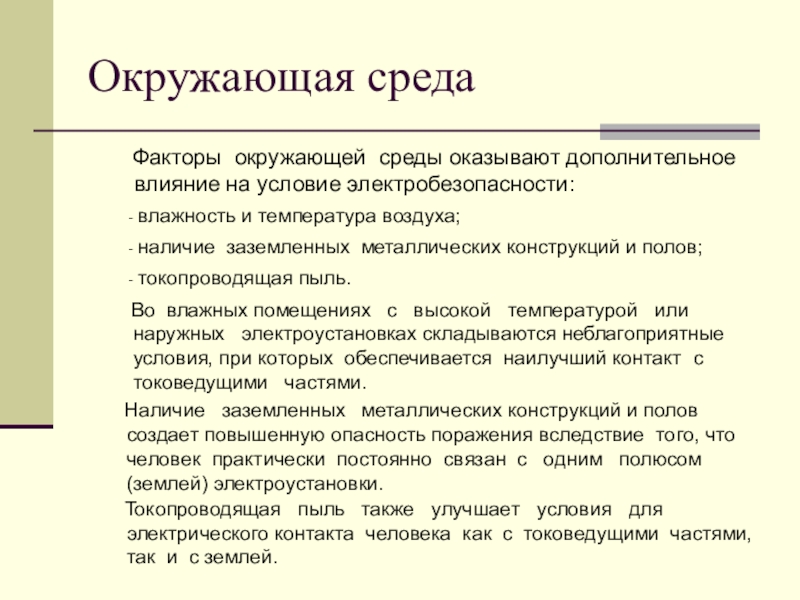

Слайд 8Окружающая среда
Факторы окружающей среды оказывают

дополнительное влияние на условие электробезопасности:

- влажность и температура воздуха;

- наличие заземленных металлических конструкций и полов;

- токопроводящая пыль.

Во влажных помещениях с высокой температурой или наружных электроустановках складываются неблагоприятные условия, при которых обеспечивается наилучший контакт с токоведущими частями.

Наличие заземленных металлических конструкций и полов создает повышенную опасность поражения вследствие того, что человек практически постоянно связан с одним полюсом (землей) электроустановки.

Токопроводящая пыль также улучшает условия для электрического контакта человека как с токоведущими частями, так и с землей.

Окружающая среда     Факторы окружающей среды оказывают дополнительное влияние на условие электробезопасности:

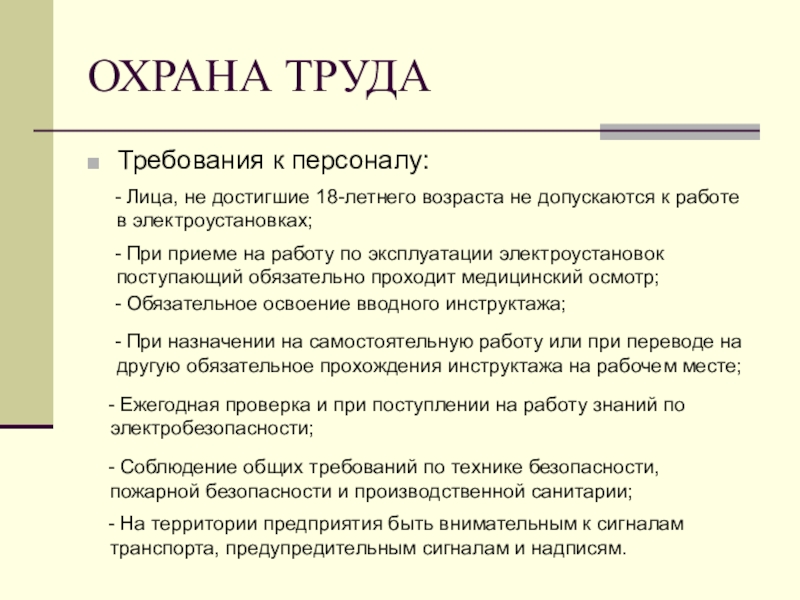

Слайд 9Требования к персоналу:
ОХРАНА ТРУДА
- Лица, не достигшие 18-летнего

возраста не допускаются к работе в электроустановках;

- При приеме на работу по эксплуатации электроустановок поступающий обязательно проходит медицинский осмотр;

- Обязательное освоение вводного инструктажа;

- При назначении на самостоятельную работу или при переводе на другую обязательное прохождения инструктажа на рабочем месте;

- Ежегодная проверка и при поступлении на работу знаний по электробезопасности;

- Соблюдение общих требований по технике безопасности, пожарной безопасности и производственной санитарии;

- На территории предприятия быть внимательным к сигналам транспорта, предупредительным сигналам и надписям.

Требования к персоналу:ОХРАНА ТРУДА   - Лица, не достигшие 18-летнего возраста не допускаются к работе в

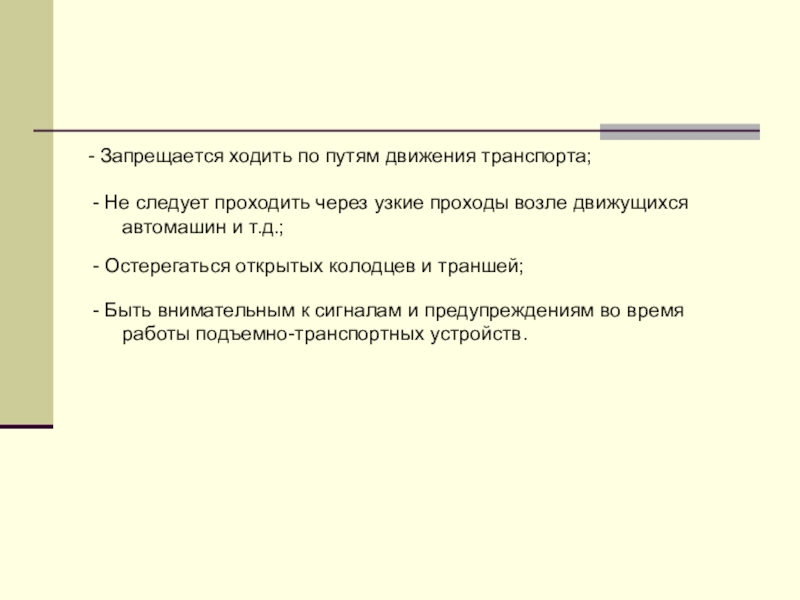

Слайд 10- Запрещается ходить по путям движения транспорта;
- Не следует проходить через

узкие проходы возле движущихся автомашин и т.д.;

- Остерегаться открытых колодцев и траншей;

- Быть внимательным к сигналам и предупреждениям во время работы подъемно-транспортных устройств.

- Запрещается ходить по путям движения транспорта;- Не следует проходить через узкие проходы возле движущихся автомашин и

Слайд 11Организация рабочего места:
- Знать правила техники безопасности при проведении слесарных и

сборочных операций;

- Правильный выбор и размещение оборудования, инвентаря и материалов;

- Проверка исправности инструментов, инвентаря перед началом работы;

- Хранение рабочих инструментов и инвентаря на закрепленных местах хранения и расположения;

- Соблюдение зон досягаемости от места хранения инструмента до рабочего места;

- Не использовать в работе неисправные инструменты и инструменты с дефектом;

Организация рабочего места:- Знать правила техники безопасности при проведении слесарных и сборочных операций;- Правильный выбор и размещение

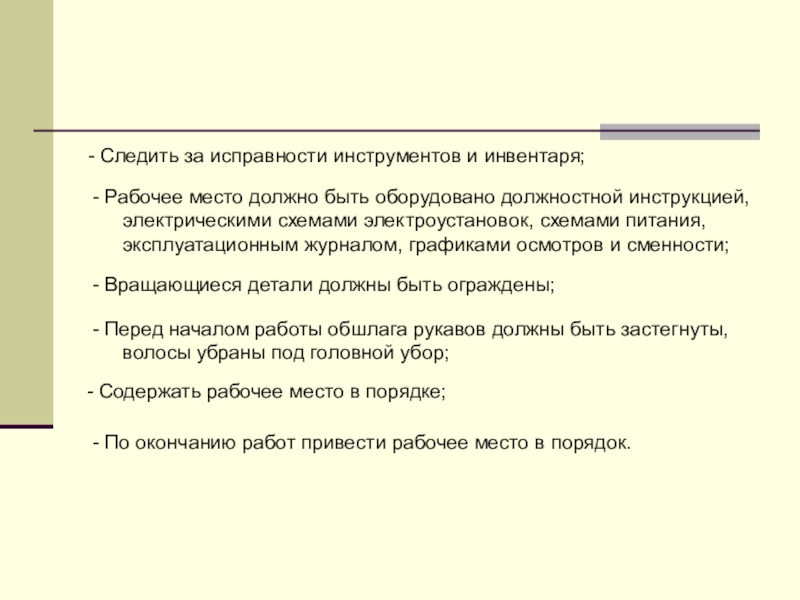

Слайд 12- Следить за исправности инструментов и инвентаря;
- Рабочее место должно быть

оборудовано должностной инструкцией, электрическими схемами электроустановок, схемами питания, эксплуатационным журналом, графиками осмотров и сменности;

- Вращающиеся детали должны быть ограждены;

- Перед началом работы обшлага рукавов должны быть застегнуты, волосы убраны под головной убор;

- Содержать рабочее место в порядке;

- По окончанию работ привести рабочее место в порядок.

- Следить за исправности инструментов и инвентаря;- Рабочее место должно быть оборудовано должностной инструкцией, электрическими схемами электроустановок,
