Слайд 2Тема урока:
«Средства коллективной (инженерной) защиты»
Слайд 3Цель урока: ознакомить учащихся с коллективными средствами защиты
Задачи урока:
- формирование умений,
навыков при пользовании убежищами, ПРУ и простейшими;
- развитие самостоятельности, способности по выборе средств коллективной защиты;
- воспитание культуры поведения, коммуникации, бережливости ресурсов бережного отношения к имуществу убежищ и ПРУ.

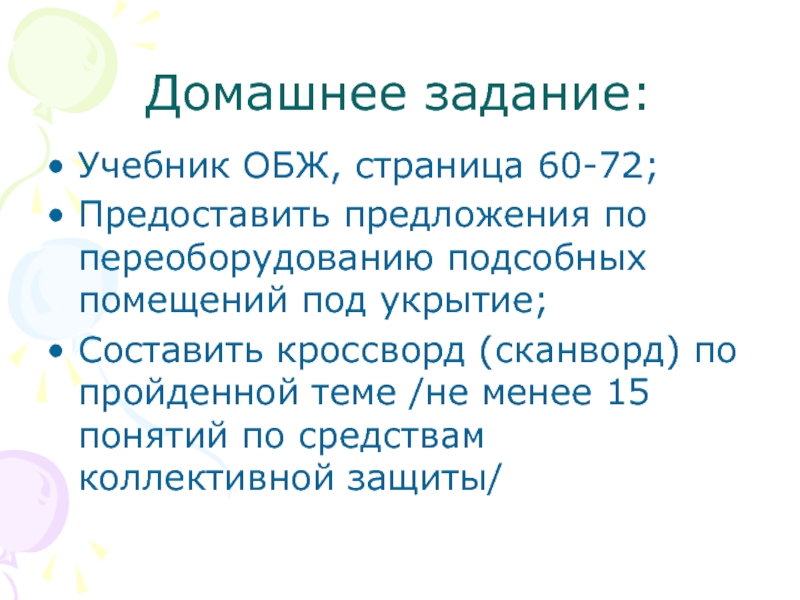

Слайд 4Домашнее задание:
Учебник ОБЖ, страница 60-72;
Предоставить предложения по переоборудованию подсобных помещений под
укрытие;
Составить кроссворд (сканворд) по пройденной теме /не менее 15 понятий по средствам коллективной защиты/
Слайд 5Актуализация учебного занятия проводится по следующим вопросам:
Коллективные средства защиты.
Убежища.
Виды убежищ (по
вместимости, месту расположения).
Устройство убежищ.
Правила поведения в убежищах.
ПРУ.
Правила приспособления подсобных помещений под ПРУ.
Простейшие.
Слайд 6Все ЗС ГО подразделяются на:
- УБЕЖИЩА;
- ПРОТИВОРАДИАЦИОННЫЕ УКРЫТИЯ /ПРУ/;
- ПРОСТЕЙШИЕ УКРЫТИЯ.

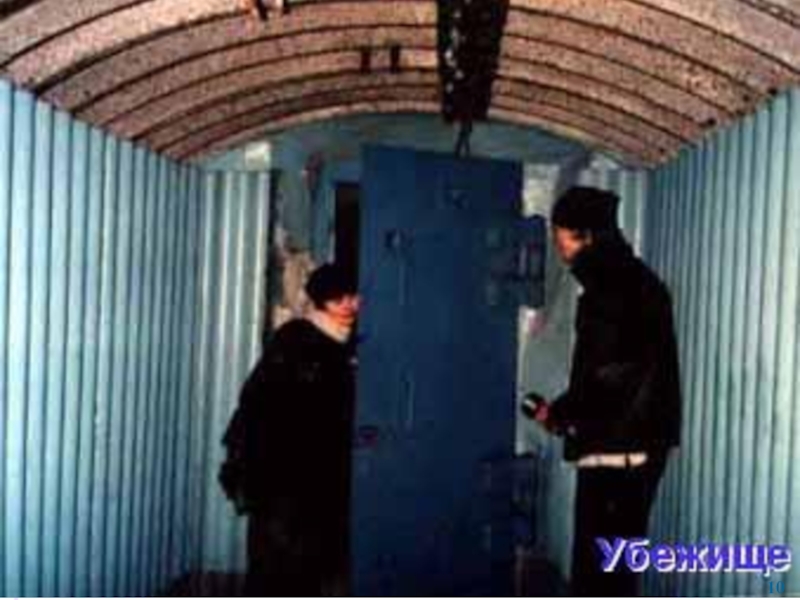

Слайд 7Убежищем называется
герметическое сооружение, обеспечивающее защиту укрываемых в нем людей
от всех поражающих факторов ядерного взрыва, а также от отравляющих веществ, бактериальных средств, высоких температур и вредных газов в зоне пожаров.

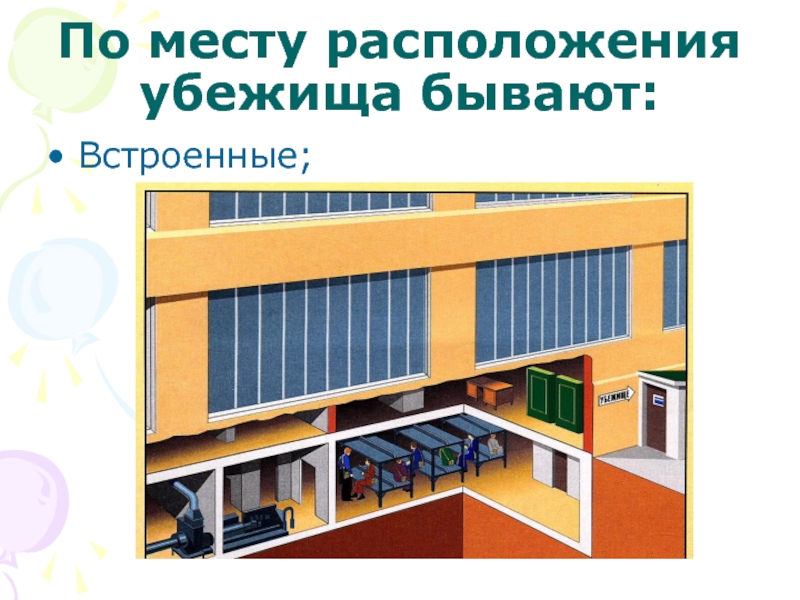

Слайд 8По месту расположения убежища бывают:
Встроенные;

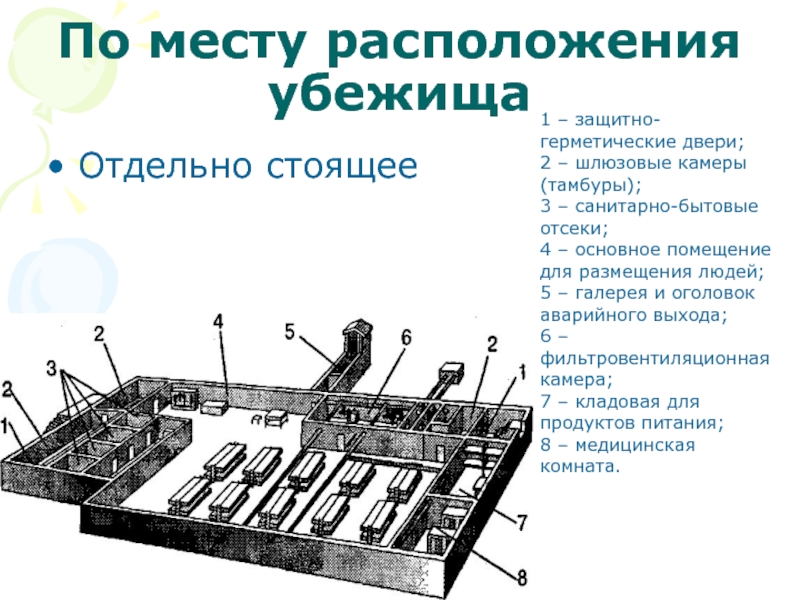

Слайд 9По месту расположения убежища
Отдельно стоящее
1 – защитно-герметические двери;
2 – шлюзовые
камеры (тамбуры);
3 – санитарно-бытовые отсеки;
4 – основное помещение для размещения людей;

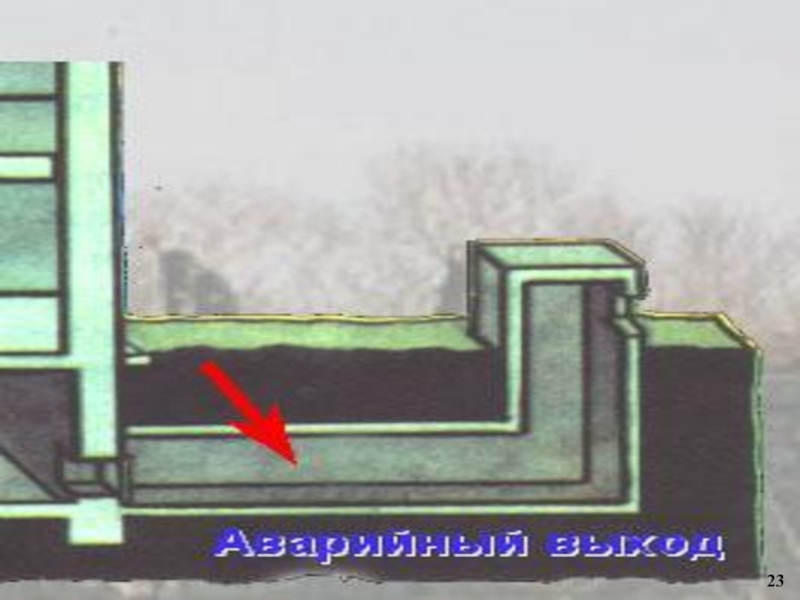

5 – галерея и оголовок аварийного выхода;
6 – фильтровентиляционная камера;
7 – кладовая для продуктов питания;
8 – медицинская комната.

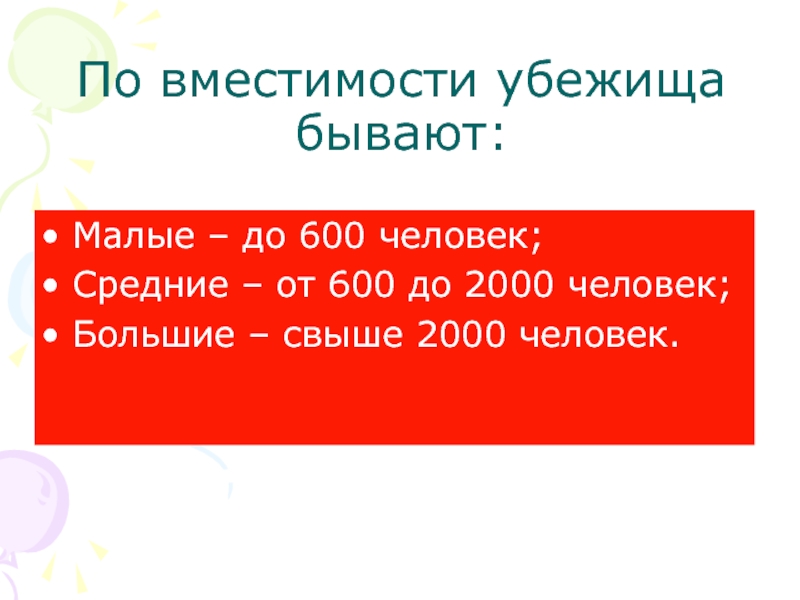

Слайд 11По вместимости убежища бывают:
Малые – до 600 человек;
Средние – от 600
до 2000 человек;
Большие – свыше 2000 человек.

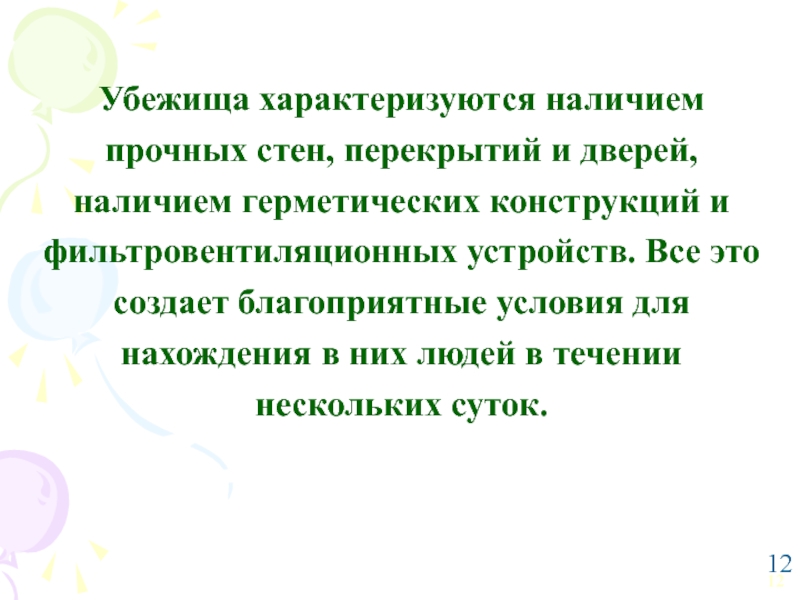

Слайд 12Убежища характеризуются наличием прочных стен, перекрытий и дверей, наличием герметических конструкций
и фильтровентиляционных устройств. Все это создает благоприятные условия для нахождения в них людей в течении нескольких суток.

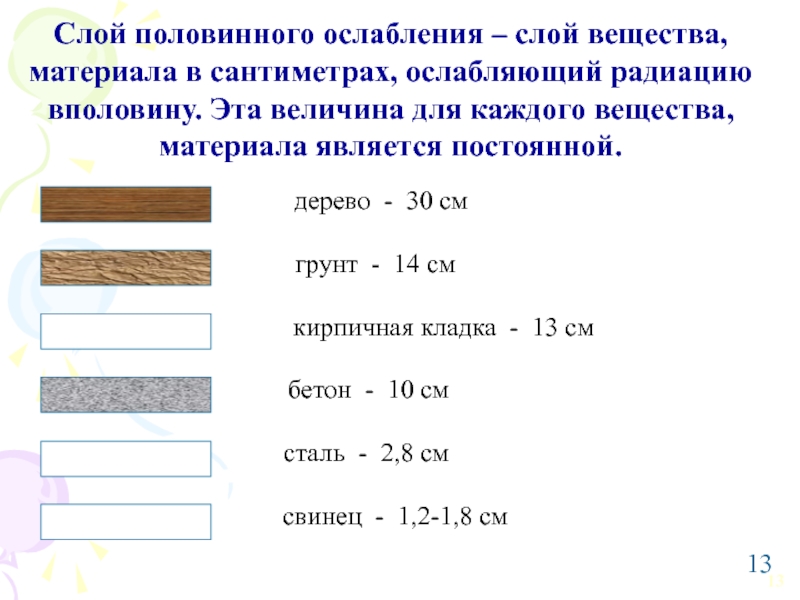

Слайд 13Слой половинного ослабления – слой вещества, материала в сантиметрах, ослабляющий радиацию
вполовину. Эта величина для каждого вещества, материала является постоянной.
дерево - 30 см
грунт - 14 см
кирпичная кладка - 13 см
бетон - 10 см
сталь - 2,8 см
свинец - 1,2-1,8 см
Слайд 14 Помещения убежищ по своему назначению подразделяются на основные и
вспомогательные.
К основным относятся помещения:
для укрываемых;
пункт управления;
медицинский пункт.
К вспомогательным относятся:
шлюзовые помещения (тамбур - шлюзы);
фильтровентиляционные;
санитарные узлы;
бытовые помещения (умывальники и т.д.);
входы и выходы;
кладовые для продуктов, СИЗ, инструмента, запаса воды;
аккумуляторные.

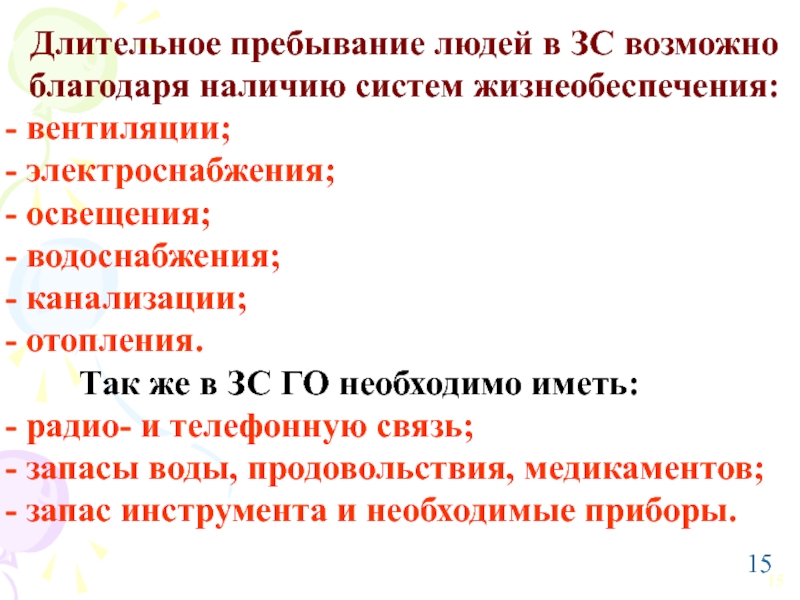

Слайд 15Длительное пребывание людей в ЗС возможно благодаря наличию систем жизнеобеспечения:
вентиляции;
электроснабжения;
освещения;
водоснабжения;
канализации;
отопления.
Так же в ЗС ГО необходимо иметь:
радио- и телефонную связь;
запасы воды, продовольствия, медикаментов;
запас инструмента и необходимые приборы.

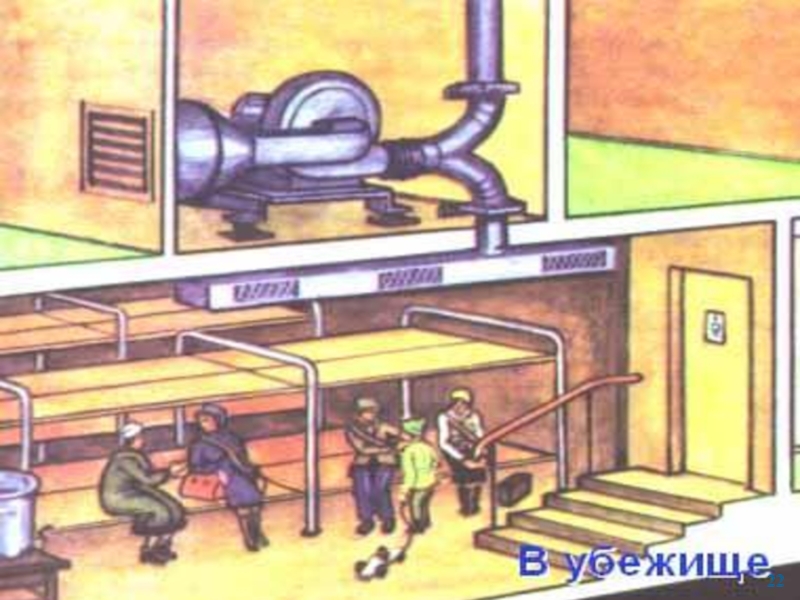

Слайд 16Во всех убежищах предусматривается три режима вентиляции: чистой, наружный воздух очищается
от пыли, и фильтровентиляции - воздух пропуска-ется через фильтры-поглотители, где он очищает-ся от всех вредных примесей, веществ и пыли. Если убежище расположено в пожароопасном месте (нефтеперерабатывающее предприятие) или в районе возможной загазованности аварийными химически- опасными веществами, предусматри-вается и третий режим - изоляции и регенерации (т.е. восстановления газового состава, как это делается на подводных лодках). Для регенерации воздуха используются регенеративные установки РУ-150/6, РУ-300 или баллоны со сжатым кислородом и регенеративные патроны РП-100.

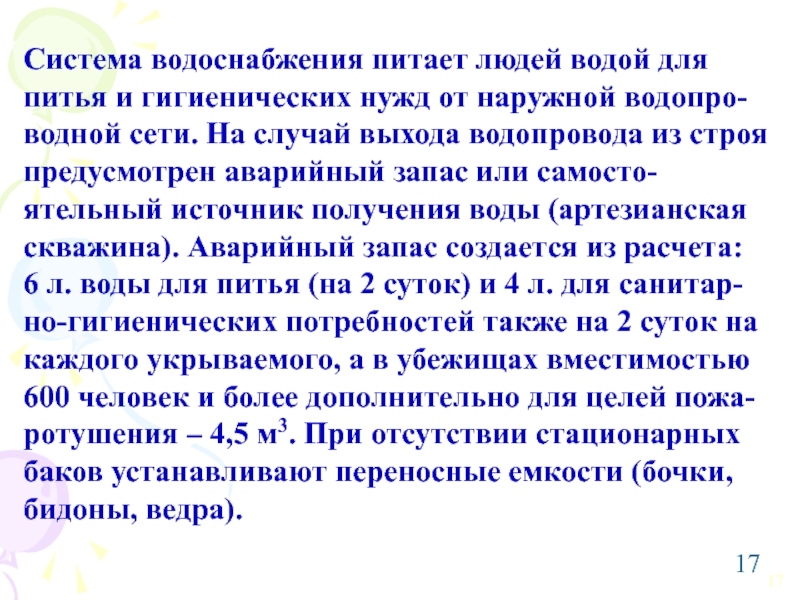

Слайд 17Система водоснабжения питает людей водой для питья и гигиенических нужд от
наружной водопро-водной сети. На случай выхода водопровода из строя предусмотрен аварийный запас или самосто-ятельный источник получения воды (артезианская скважина). Аварийный запас создается из расчета: 6 л. воды для питья (на 2 суток) и 4 л. для санитар-но-гигиенических потребностей также на 2 суток на каждого укрываемого, а в убежищах вместимостью 600 человек и более дополнительно для целей пожа-ротушения – 4,5 м3. При отсутствии стационарных баков устанавливают переносные емкости (бочки, бидоны, ведра).
Слайд 18Каждое защитное сооружение имеет систему кана-лизации, позволяющую отводить фекальные воды. Санузел
размещают в помещении, изолированном перегородками от отсеков убежища, и обязательно устраивают вытяжку.
Система отопления - радиаторы или гладкие трубы, проложенные вдоль стен. Работает она от отопительной сети здания, под которым расположено.

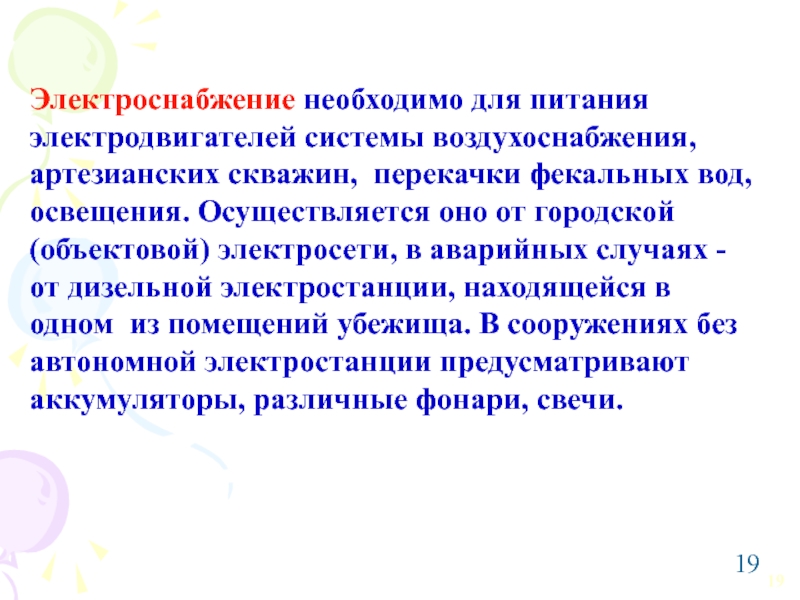

Слайд 19Электроснабжение необходимо для питания электродвигателей системы воздухоснабжения, артезианских скважин, перекачки фекальных
вод, освещения. Осуществляется оно от городской (объектовой) электросети, в аварийных случаях - от дизельной электростанции, находящейся в одном из помещений убежища. В сооружениях без автономной электростанции предусматривают аккумуляторы, различные фонари, свечи.

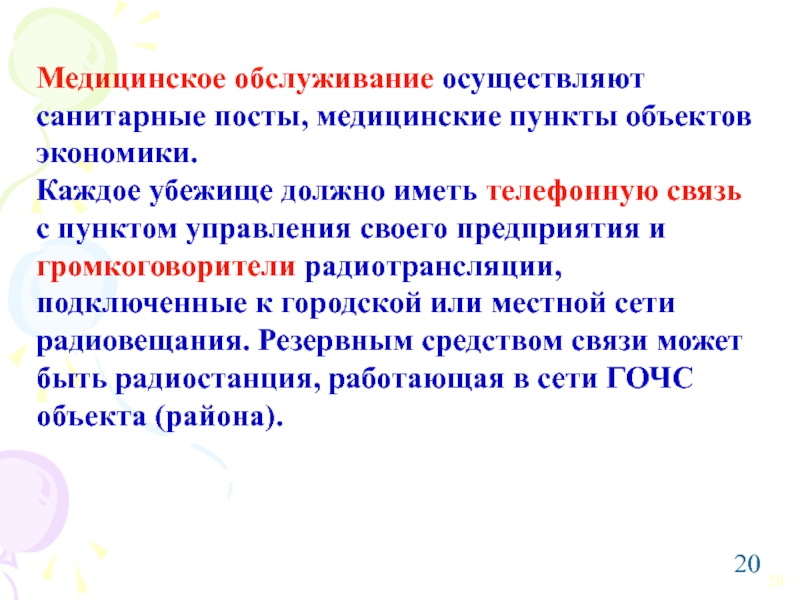

Слайд 20Медицинское обслуживание осуществляют санитарные посты, медицинские пункты объектов экономики.
Каждое убежище должно
иметь телефонную связь с пунктом управления своего предприятия и громкоговорители радиотрансляции, подключенные к городской или местной сети радиовещания. Резервным средством связи может быть радиостанция, работающая в сети ГОЧС объекта (района).
Слайд 24ПРАВИЛА ПОВЕДЕНИЯ УКРЫВАЕМЫХ В ЗАЩИТНЫХ СООРУЖЕНИЯХ ГО:
быстро и организовано занимать
указанные места в помещениях ЗС ГО;
строго соблюдать правила пожарной безопасности:
не курить;
не разводить открытого огня;
не пользоваться свечами и керосиновыми лампами;
не вносить в ЗС горючих и легковоспламеняющихся материалов;

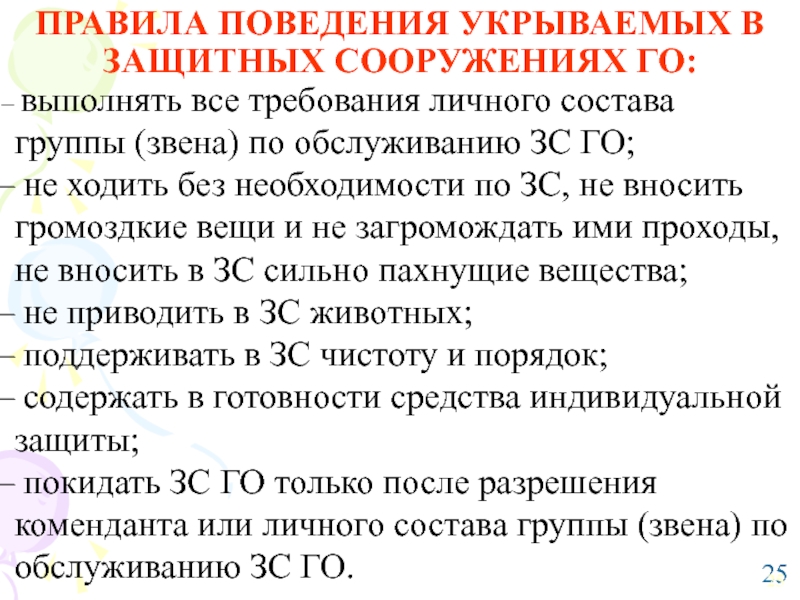

Слайд 25ПРАВИЛА ПОВЕДЕНИЯ УКРЫВАЕМЫХ В ЗАЩИТНЫХ СООРУЖЕНИЯХ ГО:
выполнять все требования личного
состава группы (звена) по обслуживанию ЗС ГО;
не ходить без необходимости по ЗС, не вносить громоздкие вещи и не загромождать ими проходы, не вносить в ЗС сильно пахнущие вещества;
не приводить в ЗС животных;
поддерживать в ЗС чистоту и порядок;
содержать в готовности средства индивидуальной защиты;
покидать ЗС ГО только после разрешения коменданта или личного состава группы (звена) по обслуживанию ЗС ГО.
Слайд 26Противорадиационные укрытия (ПРУ)
и простейшие

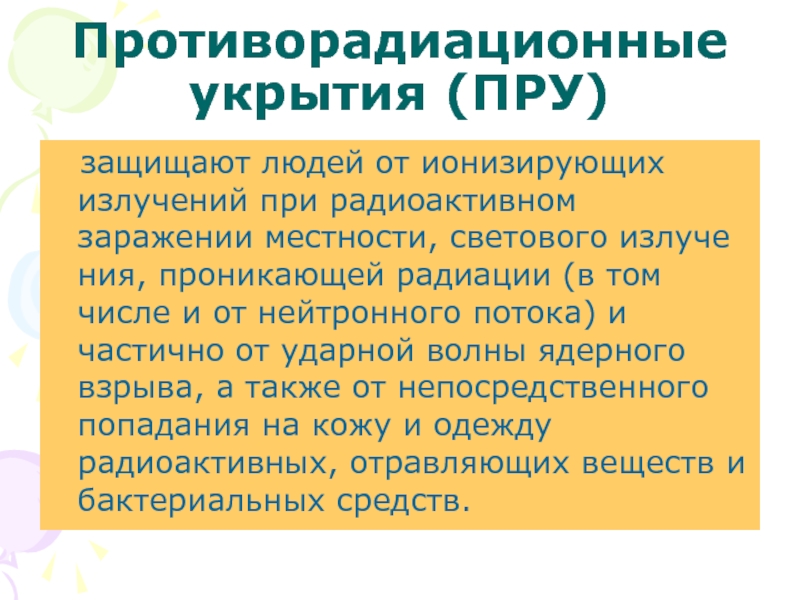

Слайд 27Противорадиационные укрытия (ПРУ)
защищают людей от ионизирующих излучений при радиоактивном
заражении местности, светового излучения, проникающей радиации (в том числе и от нейтронного потока) и частично от ударной волны ядерного взрыва, а также от непосредственного попадания на кожу и одежду радиоактивных, отравляющих веществ и бактериальных средств.
Слайд 28В качестве ПРУ в первую очередь используются
подвалы зданий, погреба, овощехранилища,
подземные горные выработки, помещения жилых и производственных

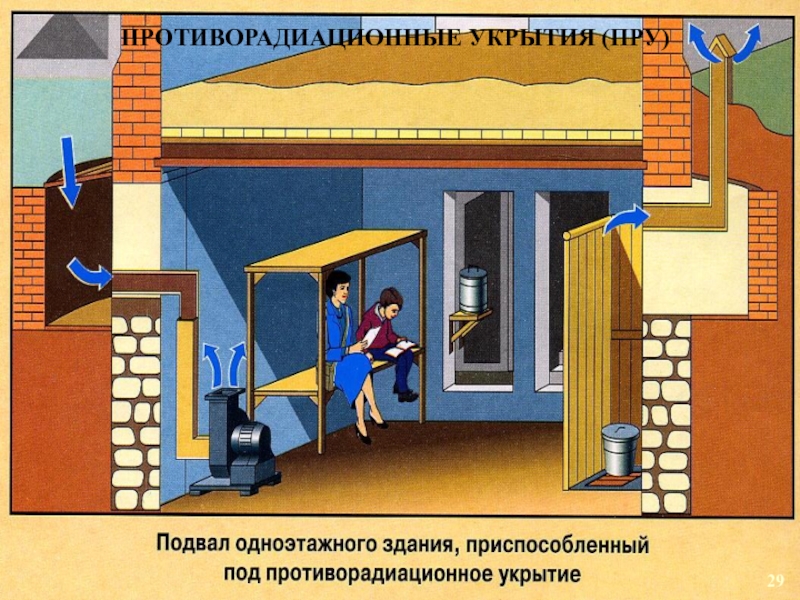

Слайд 29ПРОТИВОРАДИАЦИОННЫЕ УКРЫТИЯ (ПРУ)

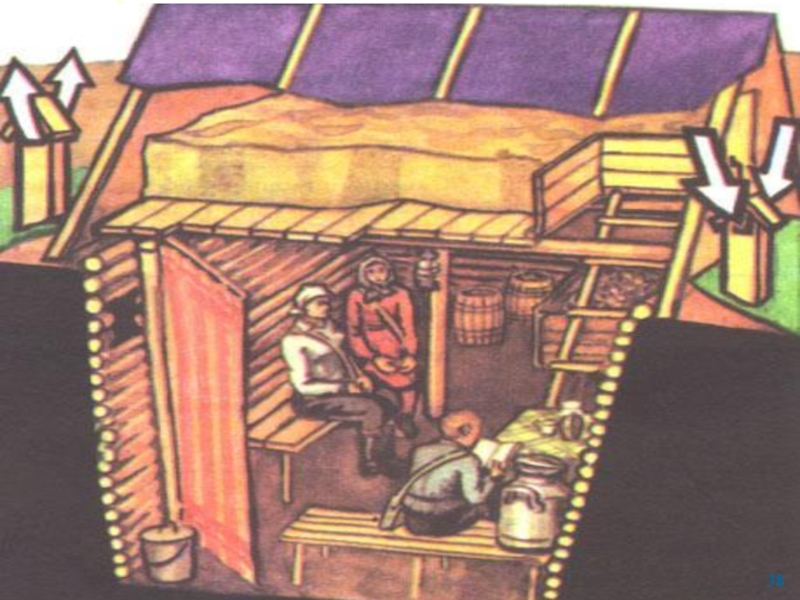

Слайд 34В щели на 10 человек рекомендуется оборудовать 7 мест для сидения
и 3 места для лежания. В перекрытой щели следует иметь освещение, по возможности – связь,
рекомендуется оборудовать ниши для размещения запасов воды и продуктов питания, дренаж для удаления сточных вод.

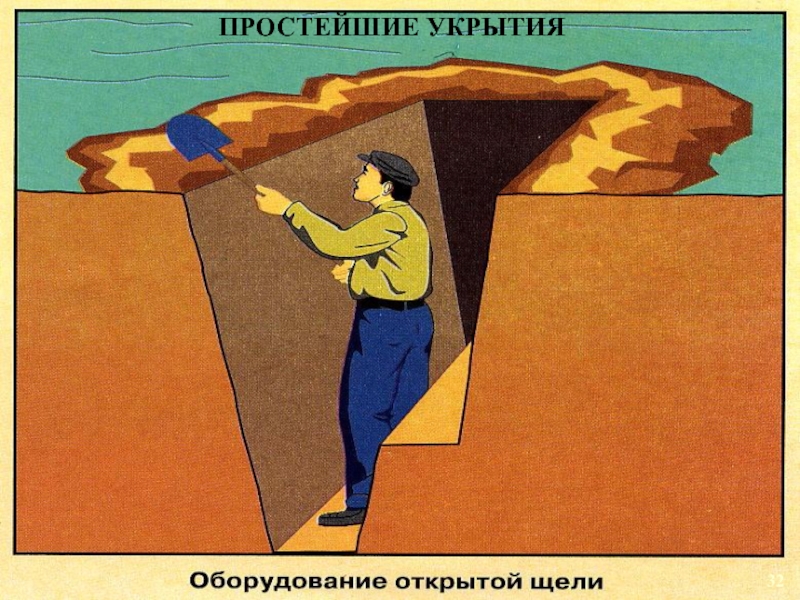

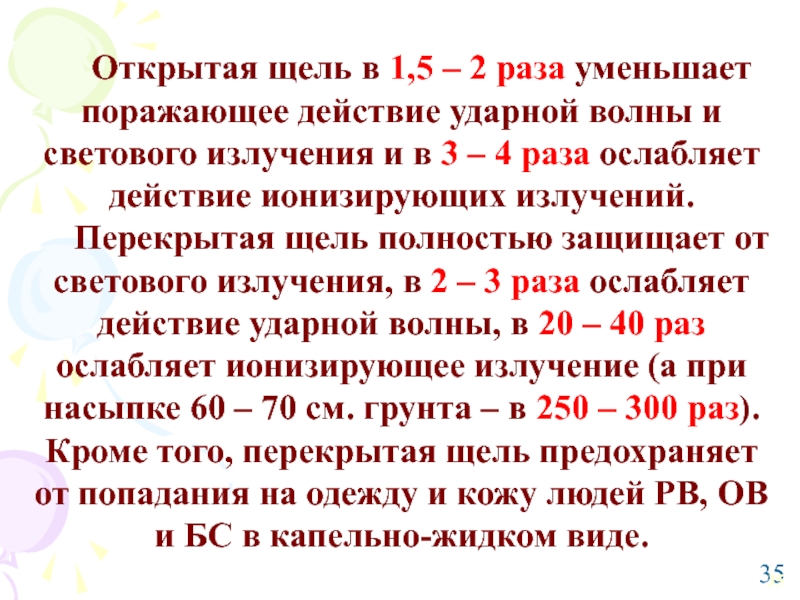

Слайд 35Открытая щель в 1,5 – 2 раза уменьшает поражающее действие ударной
волны и светового излучения и в 3 – 4 раза ослабляет действие ионизирующих излучений.
Перекрытая щель полностью защищает от светового излучения, в 2 – 3 раза ослабляет действие ударной волны, в 20 – 40 раз ослабляет ионизирующее излучение (а при насыпке 60 – 70 см. грунта – в 250 – 300 раз). Кроме того, перекрытая щель предохраняет от попадания на одежду и кожу людей РВ, ОВ и БС в капельно-жидком виде.

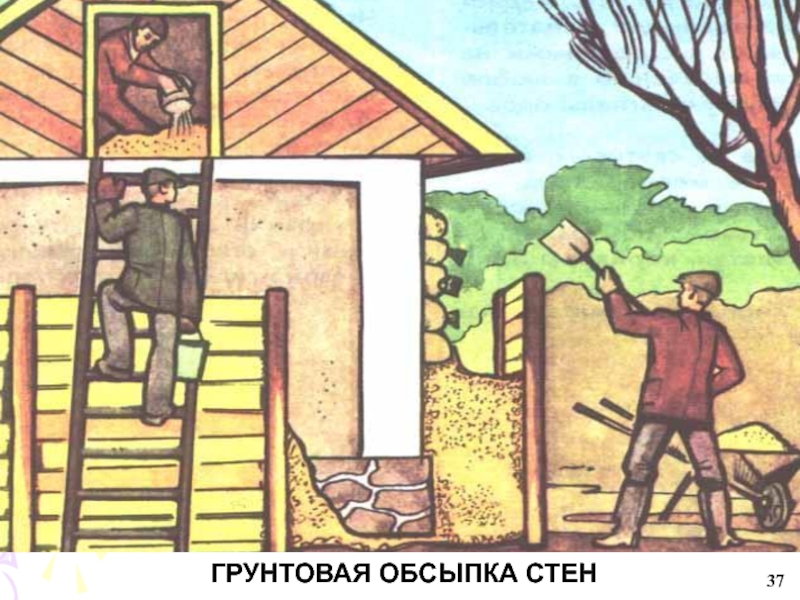

Слайд 36УКРЕПЛЕНИЕ СТЕН И НЕСУЩИХ КОНСТРУКЦИЙ,
УСИЛЕНИЕ ЗАЩИТНЫХ СВОЙСТВ ЗДАНИЯ

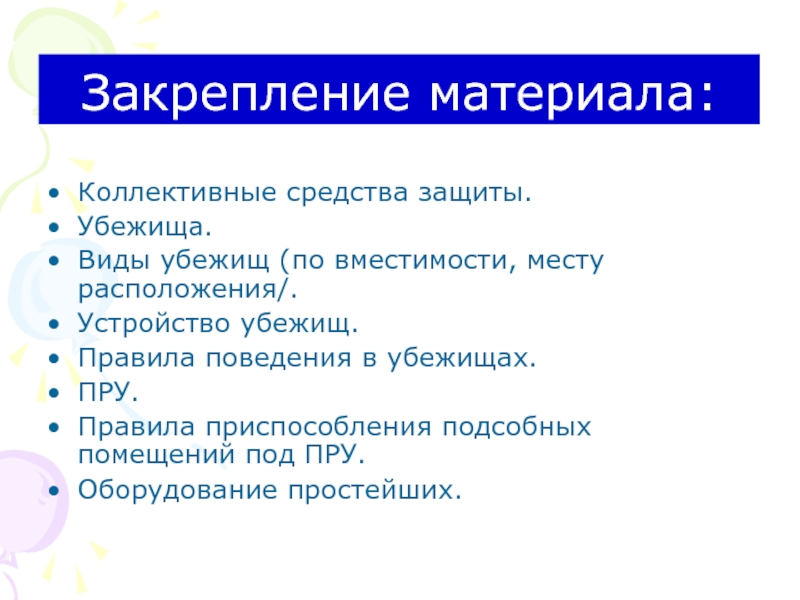

Слайд 40Закрепление материала:
Коллективные средства защиты.
Убежища.
Виды убежищ (по вместимости, месту расположения/.
Устройство убежищ.
Правила поведения
в убежищах.
ПРУ.
Правила приспособления подсобных помещений под ПРУ.
Оборудование простейших.
Слайд 41Домашнее задание:
Учебник ОБЖ, страница 60-72;
Составить кроссворд (сканворд) по пройденной теме /не
менее 15 понятий по средствам коллективной защиты/
