Презентация, доклад по ОБЖ на тему Приборы химической разведки (11 класс)

Таймураз Васильевич

урока.

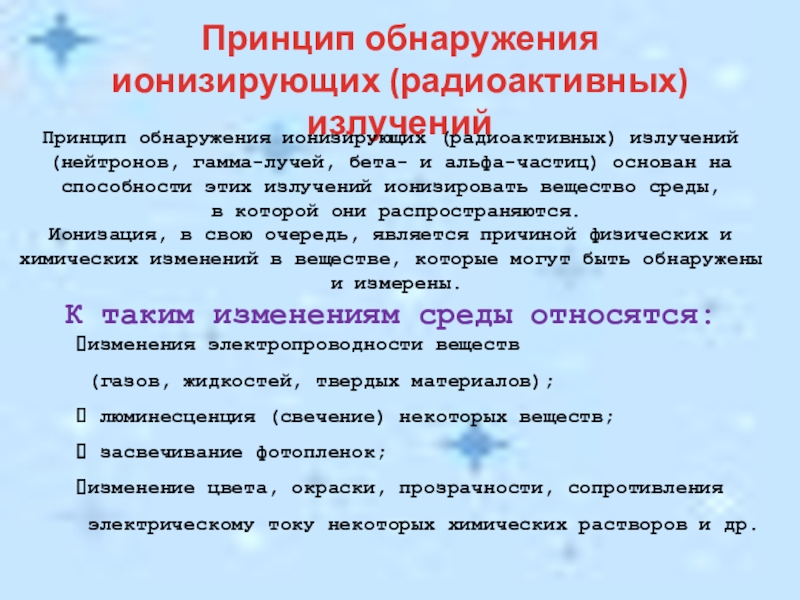

и альфа-частиц) основан на
способности этих излучений ионизировать вещество среды,
в которой они распространяются.
Ионизация, в свою очередь, является причиной физических и
химических изменений в веществе, которые могут быть обнаружены
и измерены.
К таким изменениям среды относятся:
изменения электропроводности веществ
(газов, жидкостей, твердых материалов);
люминесценция (свечение) некоторых веществ;
засвечивание фотопленок;
изменение цвета, окраски, прозрачности, сопротивления
электрическому току некоторых химических растворов и др.

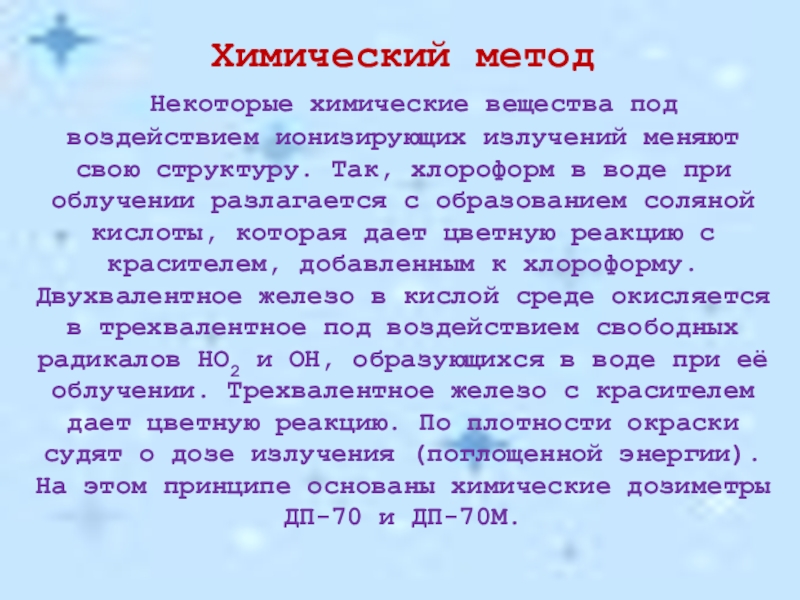

структуру. Так, хлороформ в воде при облучении разлагается с образованием соляной кислоты, которая дает цветную реакцию с красителем, добавленным к хлороформу. Двухвалентное железо в кислой среде окисляется в трехвалентное под воздействием свободных радикалов HO2 и ОН, образующихся в воде при её облучении. Трехвалентное железо с красителем дает цветную реакцию. По плотности окраски судят о дозе излучения (поглощенной энергии). На этом принципе основаны химические дозиметры ДП-70 и ДП-70М.

электрически нейтральные атомы (молекулы) газа разделяются на положительные и отрицательные ионы. Если в этот объем поместить два электрода, к которым приложено постоянное напряжение, то между электродами создается электрическое поле. При наличии электрического поля в ионизированном газе возникает направленное движение заряженных частиц, т.е. через газ проходит электрический ток, называемый ионизационном. Измеряя ионизационный ток, можно судить об интенсивности ионизирующих излучений.

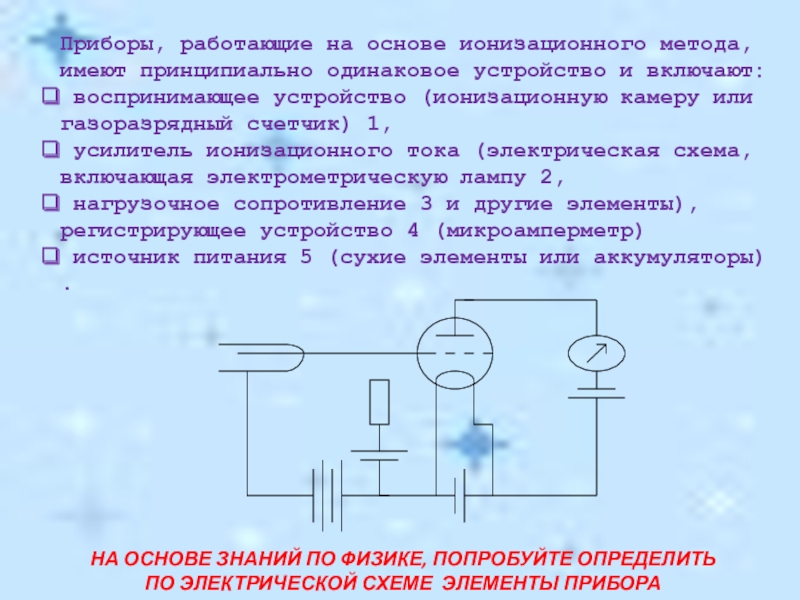

включают:
воспринимающее устройство (ионизационную камеру или газоразрядный счетчик) 1,
усилитель ионизационного тока (электрическая схема, включающая электрометрическую лампу 2,
нагрузочное сопротивление 3 и другие элементы), регистрирующее устройство 4 (микроамперметр)
источник питания 5 (сухие элементы или аккумуляторы) .


















На основе знаний по физике, попробуйте определить
По электрической схеме элементы прибора

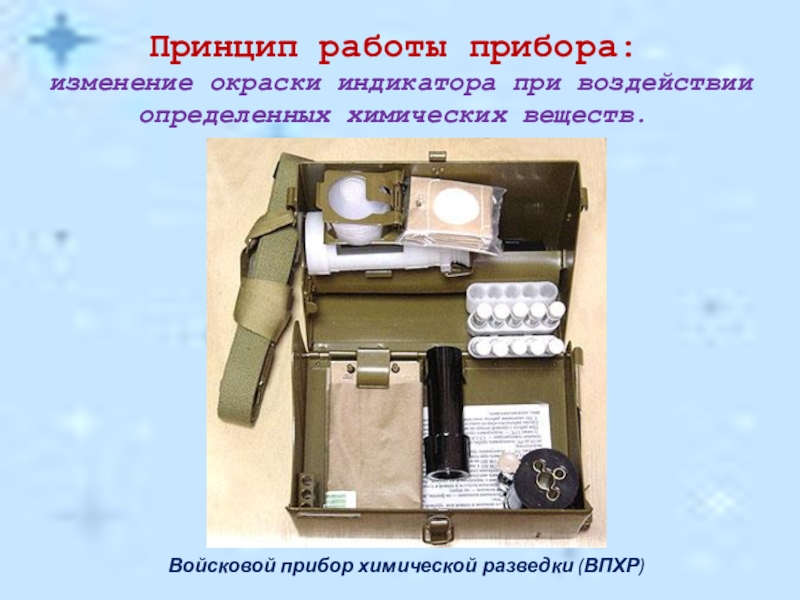

прибор химической разведки (ВПХР)

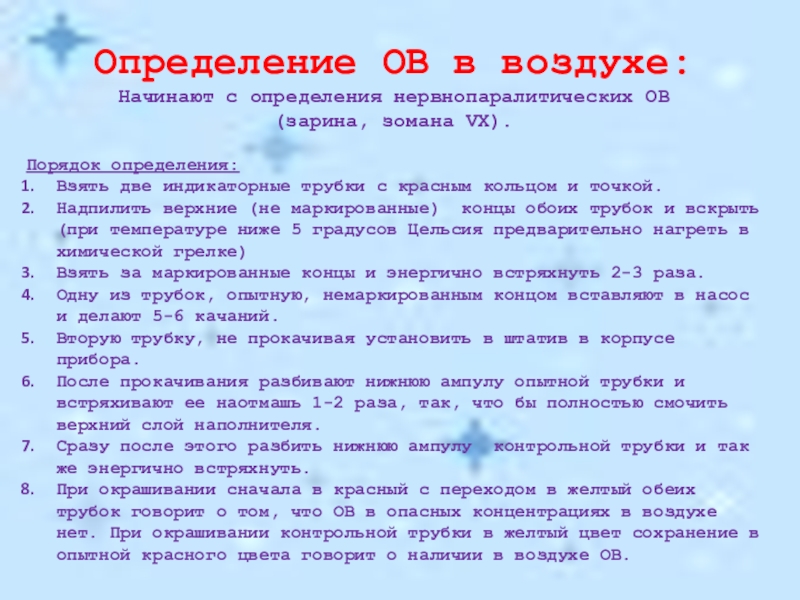

Порядок определения:
Взять две индикаторные трубки с красным кольцом и точкой.
Надпилить верхние (не маркированные) концы обоих трубок и вскрыть (при температуре ниже 5 градусов Цельсия предварительно нагреть в химической грелке)
Взять за маркированные концы и энергично встряхнуть 2-3 раза.
Одну из трубок, опытную, немаркированным концом вставляют в насос и делают 5-6 качаний.
Вторую трубку, не прокачивая установить в штатив в корпусе прибора.
После прокачивания разбивают нижнюю ампулу опытной трубки и встряхивают ее наотмашь 1-2 раза, так, что бы полностью смочить верхний слой наполнителя.
Сразу после этого разбить нижнюю ампулу контрольной трубки и так же энергично встряхнуть.
При окрашивании сначала в красный с переходом в желтый обеих трубок говорит о том, что ОВ в опасных концентрациях в воздухе нет. При окрашивании контрольной трубки в желтый цвет сохранение в опытной красного цвета говорит о наличии в воздухе ОВ.

воздухе
фосгена, синильной кислоты или хлорциана.

Порядок действия.
Достать индикаторную трубку с тремя зелеными кольцами.
Разбить верхнюю (не маркированную ампулу)
Вставить в насос и сделать 10-15 качаний.
Вынуть трубку из насоса и сравнить окраску с эталоном , нанесенным на кассету, в которой хранится трубка.

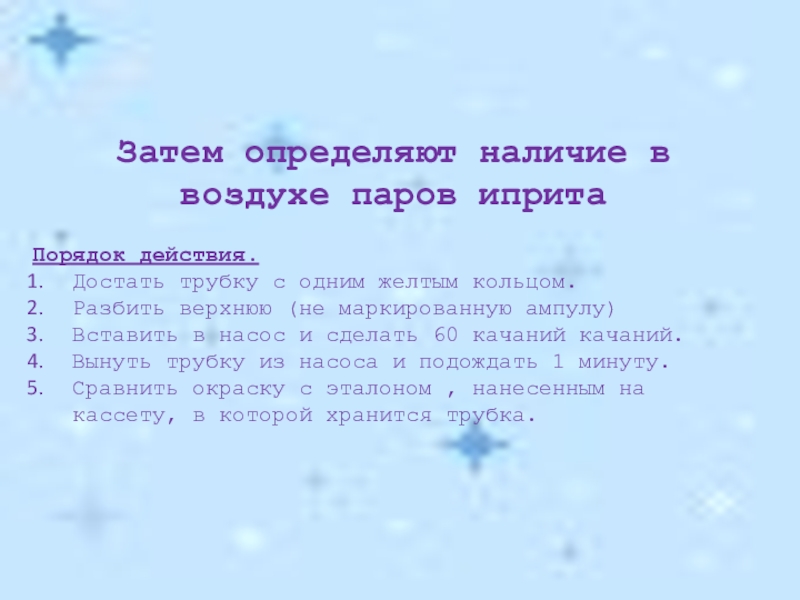

желтым кольцом.
Разбить верхнюю (не маркированную ампулу)
Вставить в насос и сделать 60 качаний качаний.
Вынуть трубку из насоса и подождать 1 минуту.
Сравнить окраску с эталоном , нанесенным на кассету, в которой хранится трубка.

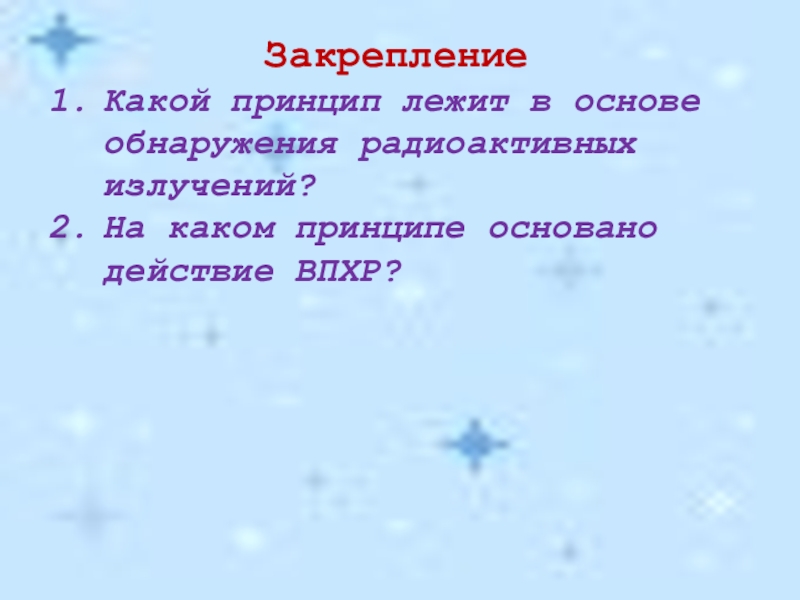

действие ВПХР?
