Презентация, доклад по ОБЖ на тему: Неполная разборка(сборка) автомата АК-74
Содержание
- 1. Презентация по ОБЖ на тему: Неполная разборка(сборка) автомата АК-74
- 2. Разборка1. Отделить магазин - удерживая автомат левой рукой
- 3. 2. Произвести контрольный спуск - опустить переводчик вниз,
- 4. 3. Вынуть пенал с принадлежностью - утопить пальцем
- 5. 4. Оделить шомпол - оттянуть конец шомпола от
- 6. 5. Отделить крышку ствольной коробки. - левой рукой
- 7. 6. Отделить возвратный механизм - удерживая автомат левой
- 8. 7. Отделить затворную раму с затвором - продолжая
- 9. 8. Отделить затвор от затворной рамы - взять
- 10. 9. Отделить газовую трубку со ствольной накладкой -
- 11. Порядок сборки автомата после неполной разборки 1.
Разборка1. Отделить магазин - удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

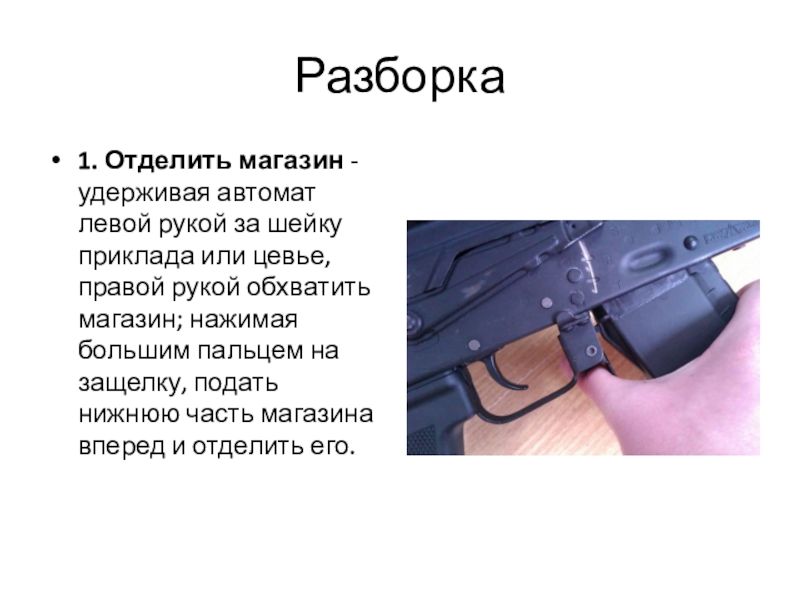

Слайд 2Разборка
1. Отделить магазин - удерживая автомат левой рукой за шейку приклада или
цевье, правой рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

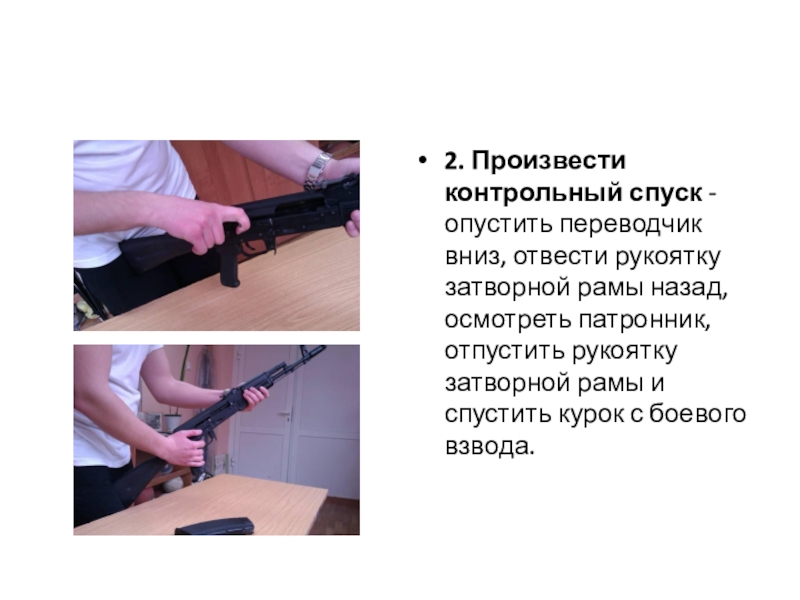

Слайд 32. Произвести контрольный спуск - опустить переводчик вниз, отвести рукоятку затворной рамы
назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

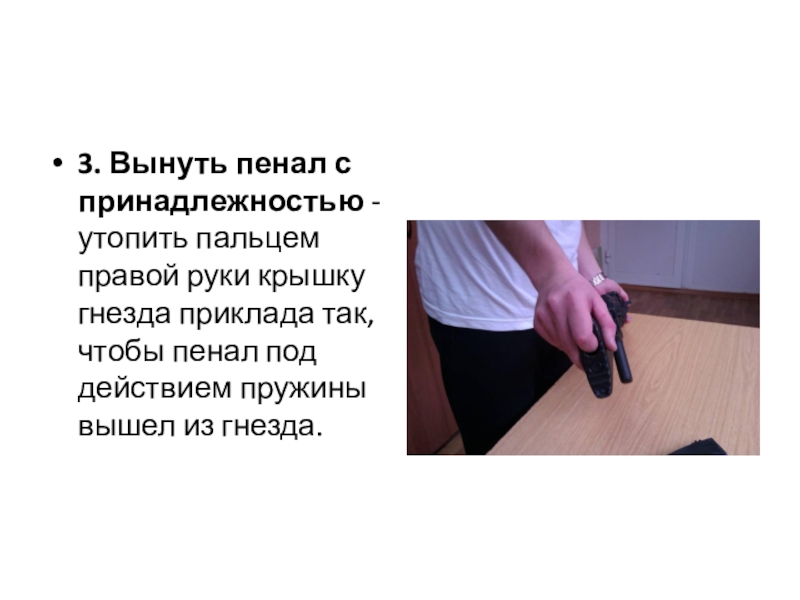

Слайд 43. Вынуть пенал с принадлежностью - утопить пальцем правой руки крышку гнезда
приклада так, чтобы пенал под действием пружины вышел из гнезда.

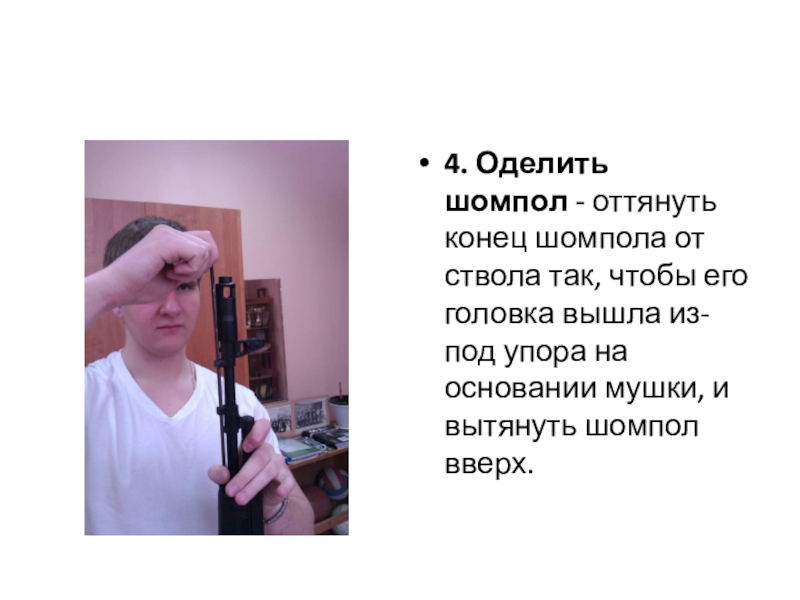

Слайд 54. Оделить шомпол - оттянуть конец шомпола от ствола так, чтобы его
головка вышла из-под упора на основании мушки, и вытянуть шомпол вверх.
Слайд 65. Отделить крышку ствольной коробки. - левой рукой обхватить шейку (переднюю часть)
приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку (повернуть до упора ограничителей угла поворота крышки в опорные площадки основания для крепления газовой трубки и крышки ствольной коробки).

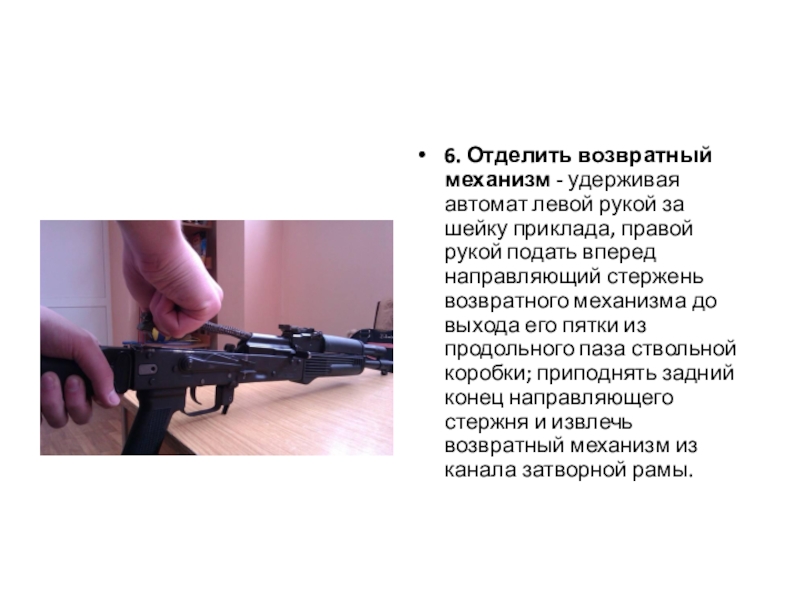

Слайд 76. Отделить возвратный механизм - удерживая автомат левой рукой за шейку приклада,
правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.
Слайд 87. Отделить затворную раму с затвором - продолжая удерживать автомат левой рукой,
правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

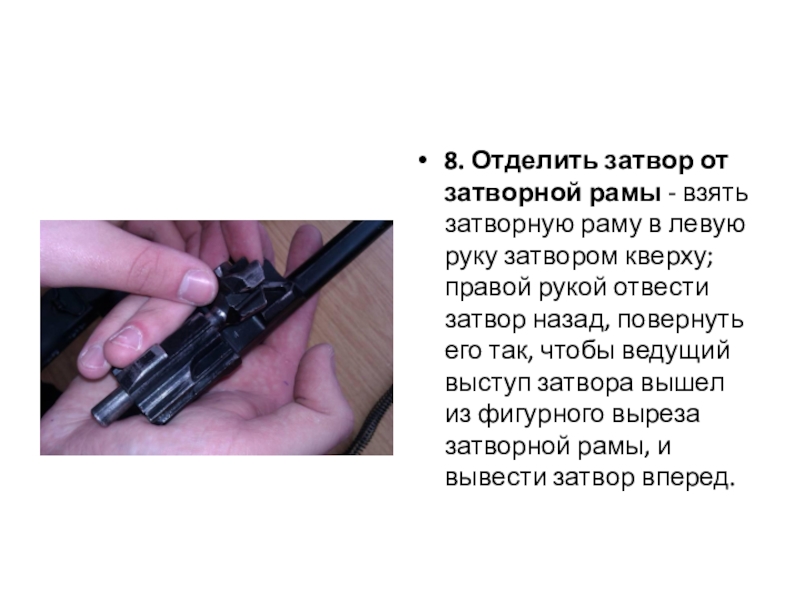

Слайд 98. Отделить затвор от затворной рамы - взять затворную раму в левую
руку затвором кверху; правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

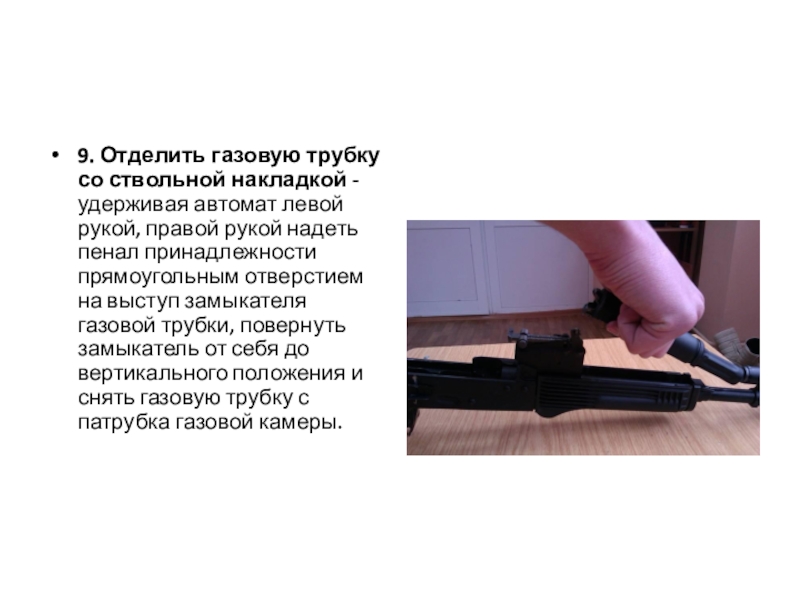

Слайд 109. Отделить газовую трубку со ствольной накладкой - удерживая автомат левой рукой,
правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.
Слайд 11Порядок сборки автомата после неполной разборки
1. Присоединить газовую трубку со
ствольной накладкой.
2. Присоединить затвор к затворной раме.
3. Присоединить затворную раму с затвором к ствольной коробке.
4. Присоединить возвратный механизм.
5. Присоединить крышку ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель.
7. Присоединить шомпол.
8. Вложить пенал в гнездо приклада.
9. Присоединить магазин к автомату.
