Презентация, доклад по ОБЖ на тему Гидротехнические аварии (прорыв плотин)

Содержание

Цель урока Ознакомиться с основными видами гидротехнических сооружений, узнать о гидродинамических авариях, их последствиях и правилах безопасности

Слайд 1Аварии на гидротехнических сооружениях и их последствия. Защита населения от

аварий на гидротехнических сооружениях.
Аварии  на гидротехнических  сооружениях  и их последствия.    Защита населения от аварий

Слайд 2Цель урока
Ознакомиться с основными видами гидротехнических сооружений, узнать о гидродинамических авариях,

их последствиях и правилах безопасности
Цель урока	Ознакомиться с основными видами гидротехнических сооружений, узнать о гидродинамических авариях, их последствиях и правилах безопасности

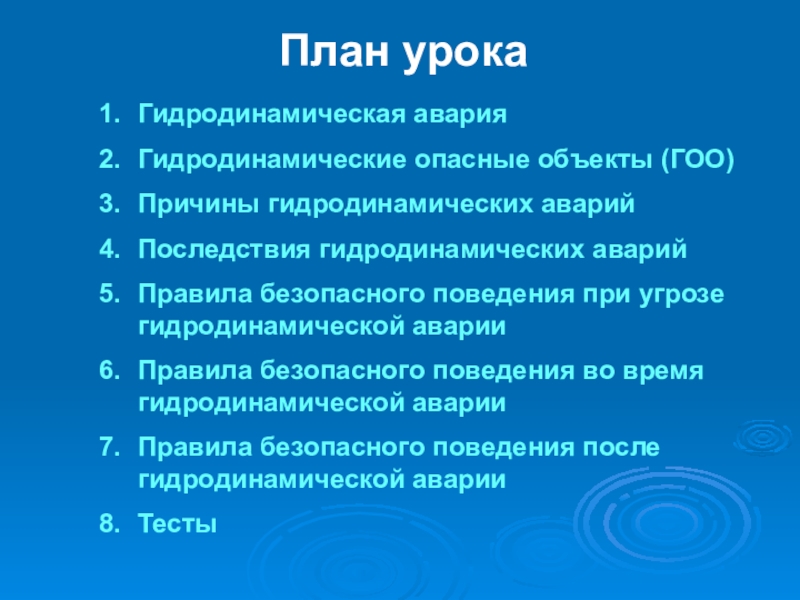

Слайд 3План урока
Гидродинамическая авария
Гидродинамические опасные объекты (ГОО)
Причины гидродинамических аварий
Последствия гидродинамических аварий
Правила безопасного

поведения при угрозе гидродинамической аварии
Правила безопасного поведения во время гидродинамической аварии
Правила безопасного поведения после гидродинамической аварии

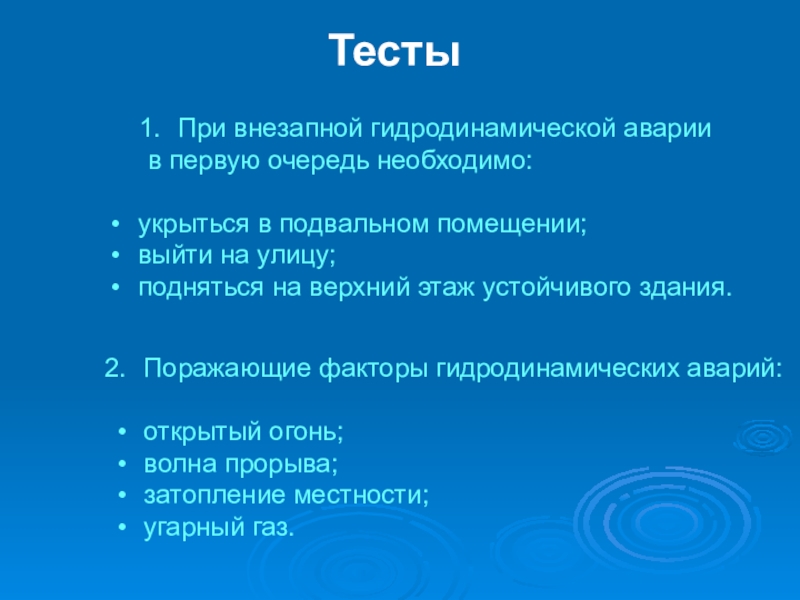

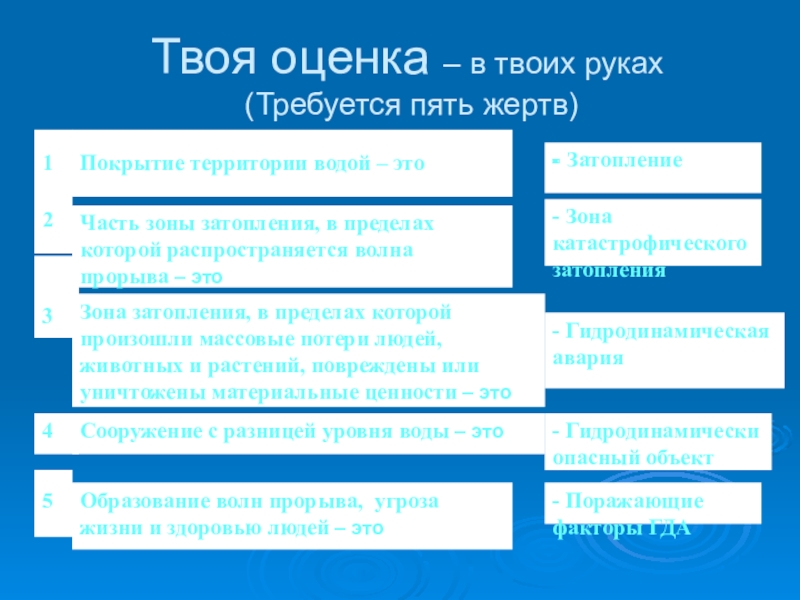

Тесты
План урокаГидродинамическая аварияГидродинамические опасные объекты (ГОО)Причины гидродинамических аварийПоследствия гидродинамических аварийПравила безопасного поведения при угрозе гидродинамической аварииПравила безопасного

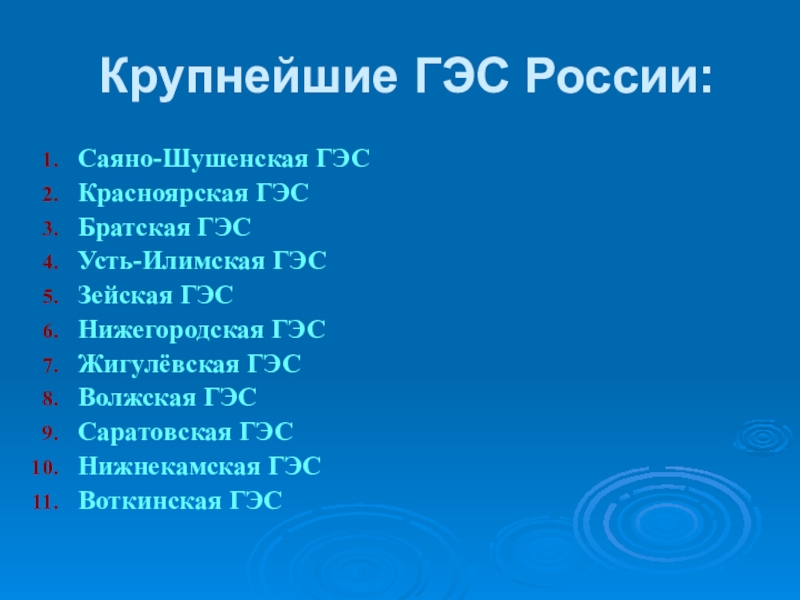

Слайд 4Крупнейшие ГЭС России:
Саяно-Шушенская ГЭС
Красноярская ГЭС
Братская ГЭС
Усть-Илимская ГЭС
Зейская ГЭС
Нижегородская ГЭС
Жигулёвская

ГЭС
Волжская ГЭС
Саратовская ГЭС
Нижнекамская ГЭС
Воткинская ГЭС

Крупнейшие ГЭС России: Саяно-Шушенская ГЭСКрасноярская ГЭСБратская ГЭС Усть-Илимская ГЭСЗейская ГЭСНижегородская ГЭСЖигулёвская ГЭС

Слайд 5Гидротехнические сооружения (записываем!)
- это инженерные или естественные сооружения для использования водных

ресурсов и для борьбы с разрушительным действием воды.
Гидротехнические сооружения   (записываем!)	- это инженерные или естественные сооружения для использования водных ресурсов и для борьбы

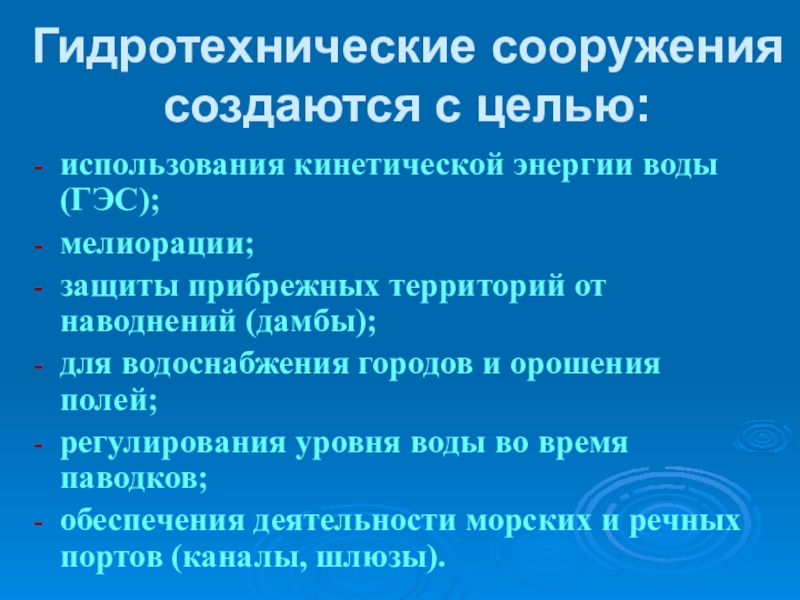

Слайд 6Гидротехнические сооружения создаются с целью:
использования кинетической энергии воды (ГЭС);
мелиорации;
защиты прибрежных

территорий от наводнений (дамбы);
для водоснабжения городов и орошения полей;
регулирования уровня воды во время паводков;
обеспечения деятельности морских и речных портов (каналы, шлюзы).
Гидротехнические сооружения создаются с целью: использования кинетической энергии воды (ГЭС);мелиорации;защиты прибрежных территорий от наводнений (дамбы);для водоснабжения городов

Слайд 7По назначению гидротехнические сооружения подразделяются на:
водоподпорные сооружения (плотины, запруды, дамбы);
плотина им.

К. Зубрика

водопроводящие сооружения (каналы, трубопроводы, тоннели);
Беломорско-Балтийский канал
По назначению  гидротехнические сооружения подразделяются на:водоподпорные сооружения (плотины, запруды, дамбы);	плотина им. К. Зубрикаводопроводящие сооружения (каналы, трубопроводы,

Слайд 8водозаборные сооружения –

предназначены для забора воды из реки или озера для

использования ее на нужды водоснабжения или орошения полей.
Метелевский водозабор, насосная,
г. Тюмень

водосбросовые сооружения –

предназначены для сброса паводковой воды из водохранилища, а также пропуска воды в нижний бьеф плотины.
Водосброс
Волжской ГЭС им. XII съезда КПСС
водозаборные сооружения –		предназначены для забора воды из реки или озера для использования ее на нужды водоснабжения или

Слайд 9специальные сооружения (шлюзы, судоподъемники и др.) –

предназначены для подъема или опускания

судов с одного уровня воды на другой.

Шлюз № 8
Беломорско-Балтийского канала





Шлюз № 1
Волго-Донского судоходного канала
им. В.И. Ленина
специальные сооружения (шлюзы, судоподъемники и др.) –		предназначены для подъема или опускания судов с одного уровня воды на

Слайд 10Гидродинамически опасные объекты (ГОО)
- это сооружения или естественные образования,

создающие разницу уровней воды до (верхний бьеф) и после него (нижний бьеф), аварии на которых могут привести к катастрофическим последствиям.
Гидродинамически опасные объекты (ГОО) 	- это сооружения или естественные образования,  создающие разницу уровней воды до (верхний

Слайд 11Гидродинамическая авария
- это чрезвычайная ситуация, связанная с выходом из строя

(разрушением) гидротехнического сооружения или его части и неуправляемым перемещением больших масс воды, несущих разрушения и затопления обширных территорий.

Саяно-Шушенская ГЭС
Август 2009 г.

Гидродинамическая авария 	- это чрезвычайная ситуация, связанная с выходом из строя (разрушением) гидротехнического сооружения или его части

Слайд 12Причины ГДА
природные явления или стихийные бедствия;
техногенные факторы;
ЧС военного времени и

террористические акты.
Причины ГДА природные явления или стихийные бедствия;техногенные факторы;ЧС военного времени и террористические акты.

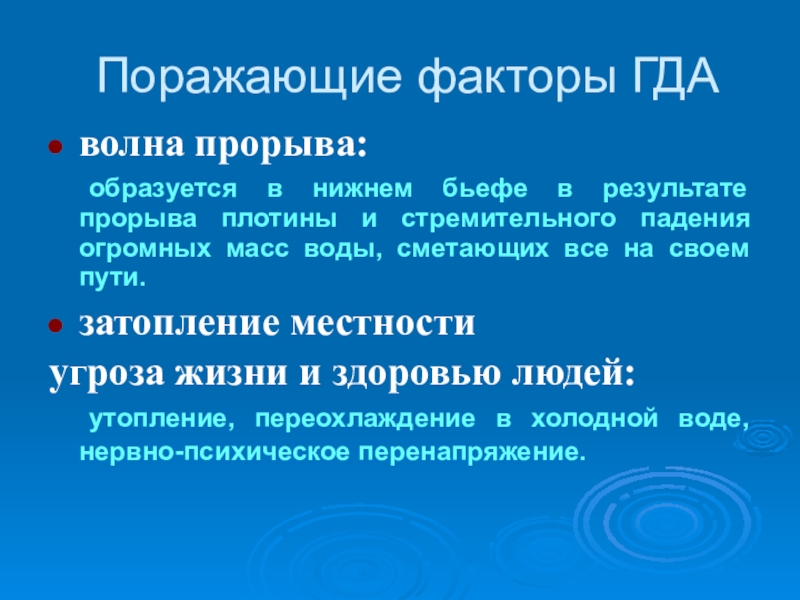

Слайд 14Поражающие факторы ГДА
волна прорыва:
образуется в нижнем бьефе в результате прорыва плотины

и стремительного падения огромных масс воды, сметающих все на своем пути.
затопление местности
угроза жизни и здоровью людей:
утопление, переохлаждение в холодной воде, нервно-психическое перенапряжение.
Поражающие факторы ГДАволна прорыва:	образуется в нижнем бьефе в результате прорыва плотины и стремительного падения огромных масс воды,

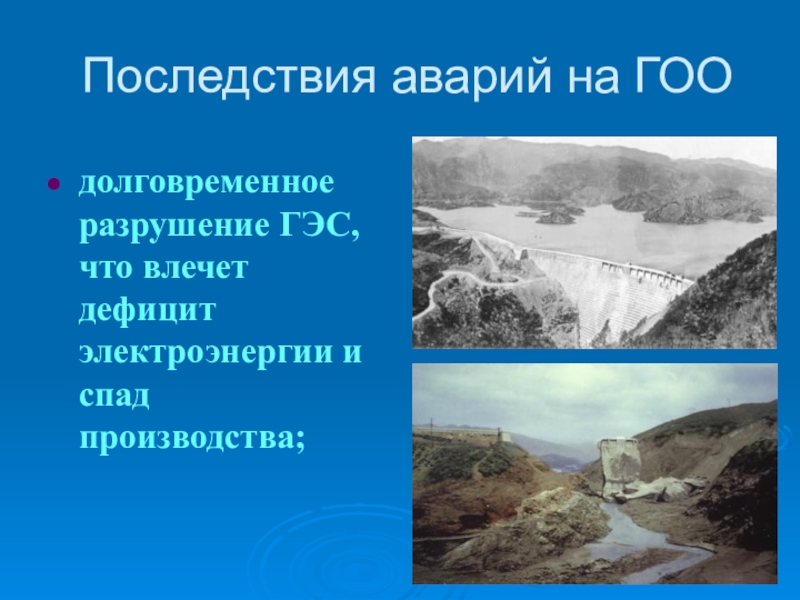

Слайд 15Последствия аварий на ГОО
долговременное разрушение ГЭС, что влечет дефицит электроэнергии

и спад производства;
Последствия аварий на ГОО долговременное разрушение ГЭС, что влечет дефицит электроэнергии и спад производства;

Слайд 16Последствия аварий на ГОО
поражение людей, гибель животных, разрушение зданий и сооружений,

дорог, мостов, линий электропередач волной прорыва;

разрушение системы водоснабжения, канализации, в результате чего возникает опасность возникновения инфекционных заболеваний;


Последствия аварий на ГООпоражение людей, гибель животных, разрушение зданий и сооружений, дорог, мостов, линий электропередач волной прорыва;разрушение

Слайд 17Последствия аварий на ГОО
затопление больших территорий, населенных пунктов, смыв плодородного слоя

почвы;
наносы, порча материальных ценностей водой, загрязнение окружающей среды.
Последствия аварий на ГООзатопление больших территорий, населенных пунктов, смыв плодородного слоя почвы;наносы, порча материальных ценностей водой, загрязнение

Слайд 18Министерство по чрезвычайным ситуациям Российской Федерации
разрабатывает и осуществляет мероприятия по

профилактике, предотвращению и ликвидации чрезвычайных ситуаций.
Министерство по чрезвычайным ситуациям Российской Федерации 	разрабатывает и осуществляет мероприятия по профилактике, предотвращению и ликвидации чрезвычайных ситуаций.

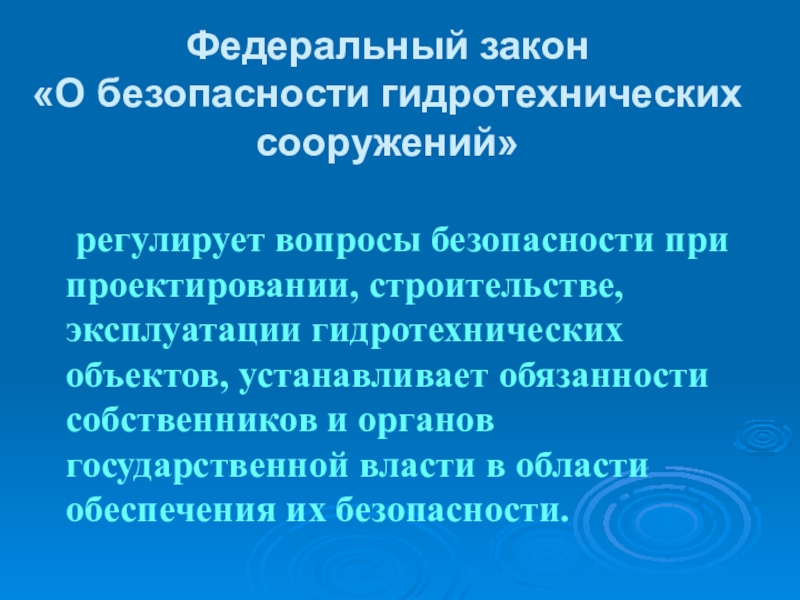

Слайд 19Федеральный закон «О безопасности гидротехнических сооружений»
регулирует вопросы безопасности при проектировании,

строительстве, эксплуатации гидротехнических объектов, устанавливает обязанности собственников и органов государственной власти в области обеспечения их безопасности.
Федеральный закон  «О безопасности гидротехнических сооружений» 	регулирует вопросы безопасности при проектировании, строительстве, эксплуатации гидротехнических объектов, устанавливает

Слайд 20Меры по защите населения от последствий ГДА
Профилактические мероприятия .
Мероприятия по ликвидации

последствий ЧС .
Организация подготовки населения к безопасному поведению при угрозе возникновения ЧС и во время нее .
Меры по защите населения от последствий ГДАПрофилактические мероприятия .Мероприятия по ликвидации последствий ЧС .Организация подготовки населения к

Слайд 211 группа – профилактические мероприятия:
постоянный надзор за безопасностью функционирования водных

объектов;
заблаговременный сброс паводковых вод;
обследование и своевременное выявление дефектов конструкций, защита от аварий;
охрана ГТС от доступа посторонних лиц, с целью исключения терактов;
наблюдение за гидрометеорологическими условиями;
составление прогнозов стихийного бедствия;
анализ возможной обстановки.
1 группа – профилактические мероприятия: постоянный надзор за безопасностью функционирования водных объектов;заблаговременный сброс паводковых вод;обследование и своевременное

Слайд 222 группа – мероприятия по ликвидации последствий ЧС:
укрепление дамб и

других ГС;
наведение переправ, эвакуация населения, вывоз сельскохозяйственных животных, материальных и культурных ценностей в безопасные районы;
жизнеобеспечение населения.
2 группа – мероприятия по ликвидации последствий ЧС: укрепление дамб и других ГС;наведение переправ, эвакуация населения, вывоз

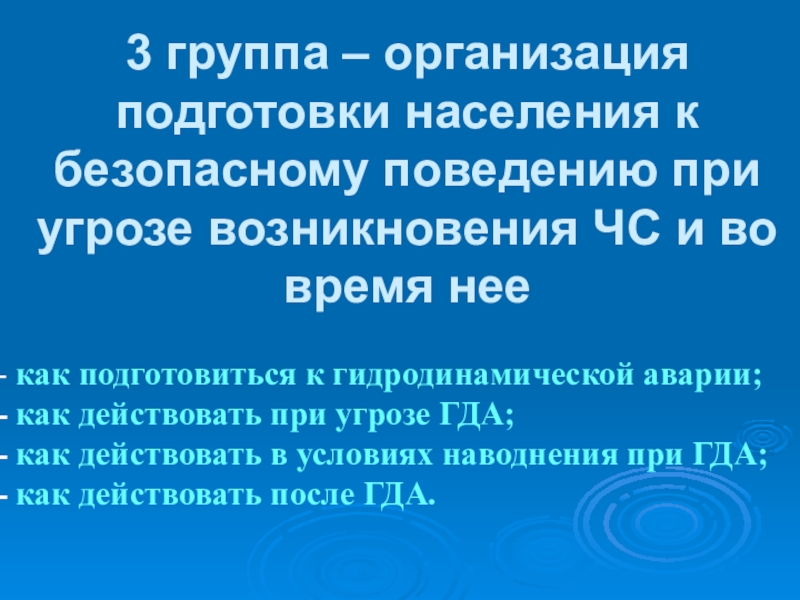

Слайд 233 группа – организация подготовки населения к безопасному поведению при угрозе

возникновения ЧС и во время нее

как подготовиться к гидродинамической аварии;
как действовать при угрозе ГДА;
как действовать в условиях наводнения при ГДА;
как действовать после ГДА.

3 группа – организация подготовки населения к безопасному поведению при угрозе возникновения ЧС и во время нее

Слайд 24Как подготовиться к гидродинамической аварии:
1. Если вы проживаете на прилегающей к

гидроузлу территории:
уточните, попадает ли она в зону воздействия волны прорыва и возможного катастрофического затопления;
узнайте, расположены ли вблизи места Вашего проживания возвышенности, и каковы кратчайшие пути движения к ним.
2. Изучите сами и ознакомьте членов семьи с правилами поведения при воздействии волны прорыва и затопления местности, с порядком общей и частной эвакуации.
3. Заранее уточните место сбора эвакуируемых, составьте перечень документов и имущества, вывозимых при эвакуации.
4. Запомните места нахождения лодок, плотов, других плавсредств и подручных материалов для их изготовления.
Как подготовиться к гидродинамической аварии:1. Если вы проживаете на прилегающей к гидроузлу территории:уточните, попадает ли она в

Слайд 25Как действовать при угрозе гидродинамической аварии:
1. При получении информации об угрозе

затопления и об эвакуации немедленно выходите (выезжайте) из опасной зоны в назначенный безопасный район или на возвышенные участки местности.
2. Возьмите с собой документы, ценности, предметы первой необходимости и запас продуктов питания на 2-3 суток.
3. Часть имущества, которое требуется сохранить от затопления, но нельзя взять с собой, перенесите на чердак, верхние этажи здания и т.д.
4. Перед уходом из дома выключите электричество и газ, плотно закройте окна, двери, вентиляционные и другие отверстия.
Как действовать при угрозе гидродинамической аварии:1. При получении информации об угрозе затопления и об эвакуации немедленно выходите

Слайд 26Правила безопасного поведения при угрозе гидродинамической аварии

Правила безопасного поведения при угрозе гидродинамической аварии

Слайд 27Как действовать в условиях наводнения при ГДА:
1. При внезапном затоплении для

спасения от удара волны прорыва срочно займите ближайшее возвышенное место или верхний этаж устойчивого здания. В случае нахождения в воде, при приближении волны прорыва нырните в глубину у основания волны.
2. Оказавшись в воде, вплавь или с помощью подручных средств выбирайтесь на сухое место, лучше всего на дорогу или дамбу, по которым можно добраться до незатопленной территории.
Как действовать в условиях наводнения при ГДА:1. При внезапном затоплении для спасения от удара волны прорыва срочно

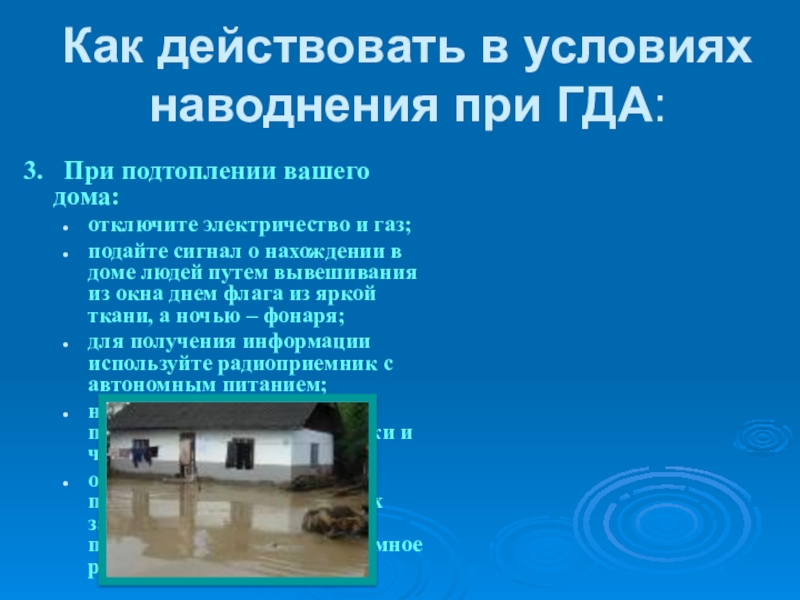

Слайд 28Как действовать в условиях наводнения при ГДА:
3. При подтоплении вашего

дома:
отключите электричество и газ;
подайте сигнал о нахождении в доме людей путем вывешивания из окна днем флага из яркой ткани, а ночью – фонаря;
для получения информации используйте радиоприемник с автономным питанием;
наиболее ценное имущество переместите на верхние этажи и чердаки;
организуйте учет продуктов питания и питьевой воды, их защиту от воздействия прибывающей воды и экономное расходование.
Как действовать в условиях наводнения при ГДА:3.  При подтоплении вашего дома:отключите электричество и газ;подайте сигнал о

Слайд 29Как действовать в условиях наводнения при ГДА:
4. Готовясь к возможной эвакуации

по воде, возьмите документы, предметы первой необходимости, одежду и обувь с водоотталкивающими свойствами, подручные спасательные средства (надувные матрасы, подушки).
5. Не пытайтесь эвакуироваться самостоятельно. Это возможно только при видимости незатопленной территории, угрозе ухудшения обстановки, необходимости получения медицинской помощи, израсходовании продуктов питания и отсутствии перспектив в получении помощи со стороны.
Как действовать в условиях наводнения при ГДА:4. Готовясь к возможной эвакуации по воде, возьмите документы, предметы первой

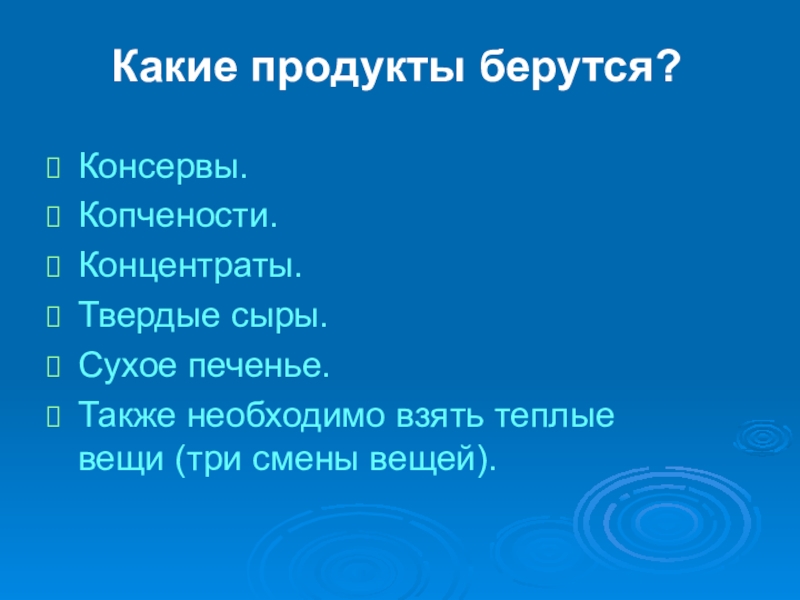

Слайд 30Консервы.
Копчености.
Концентраты.
Твердые сыры.
Сухое печенье.
Также необходимо взять теплые

вещи (три смены вещей).

Какие продукты берутся?

Консервы. Копчености. Концентраты. Твердые сыры. Сухое печенье. Также необходимо взять теплые вещи (три смены вещей).Какие продукты берутся?

Слайд 31 Все упаковывается в герметичный полиэтиленовый пакет или другие герметичные

емкости, обладающие наименьшим весом. С собой берется термос или фляга.

Все упаковывается в герметичный полиэтиленовый пакет или другие герметичные емкости, обладающие наименьшим весом. С собой

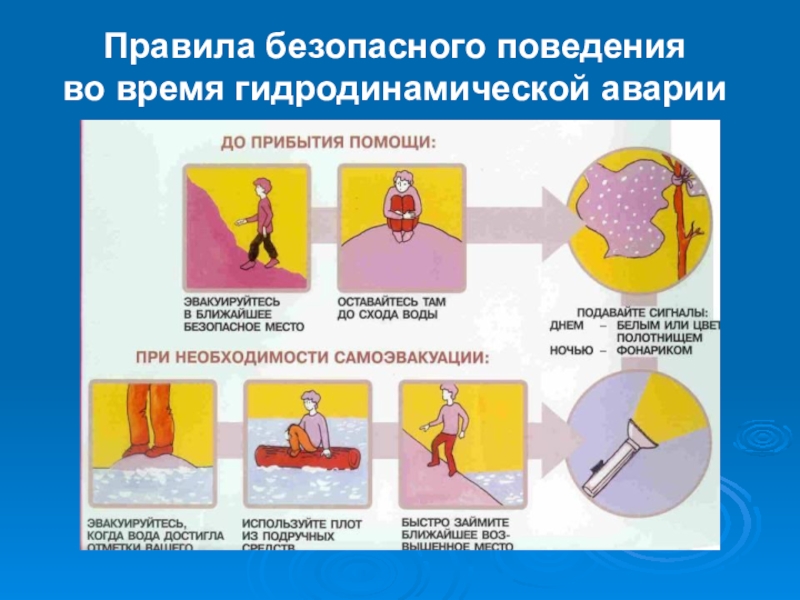

Слайд 32Правила безопасного поведения во время гидродинамической аварии

Правила безопасного поведения во время гидродинамической аварии

Слайд 33Как действовать после ГДА
1. Перед тем, как войти в здание, убедитесь

в отсутствии значительных повреждений перекрытий и стен. Проветрите здание для удаления накопившихся газов. Не используйте источники открытого огня до полного проветривания помещения и проверки исправности системы газоснабжения.
2. Проверьте исправность электропроводки, труб газоснабжения, водопровода и канализации. Пользоваться ими разрешается только после заключения специалистов об исправности и пригодности к работе
3. Просушите помещение, открыв все двери и окна. Уберите грязь с пола и стен, откачайте воду из подвалов. Не употребляйте пищевые продукты, которые находились в контакте с водой.
Как действовать после ГДА1. Перед тем, как войти в здание, убедитесь в отсутствии значительных повреждений перекрытий и

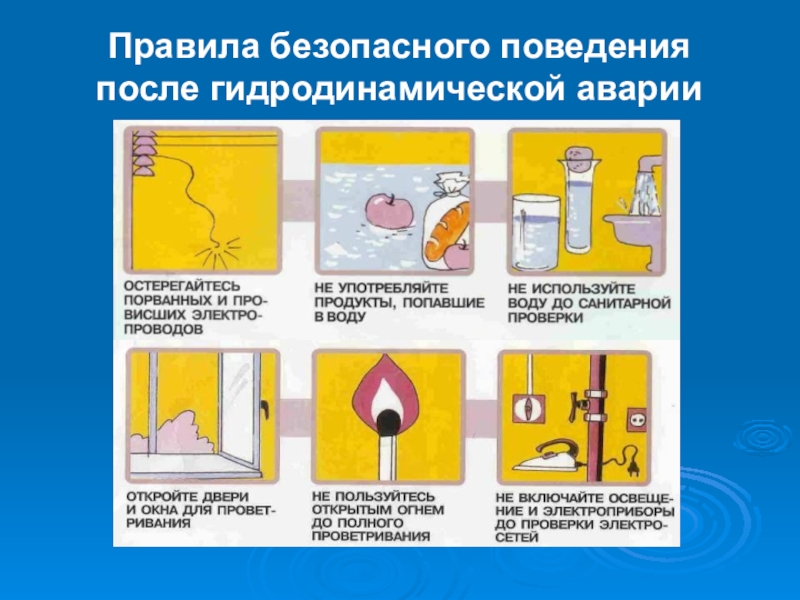

Слайд 34Правила безопасного поведения после гидродинамической аварии

Правила безопасного поведения после гидродинамической аварии

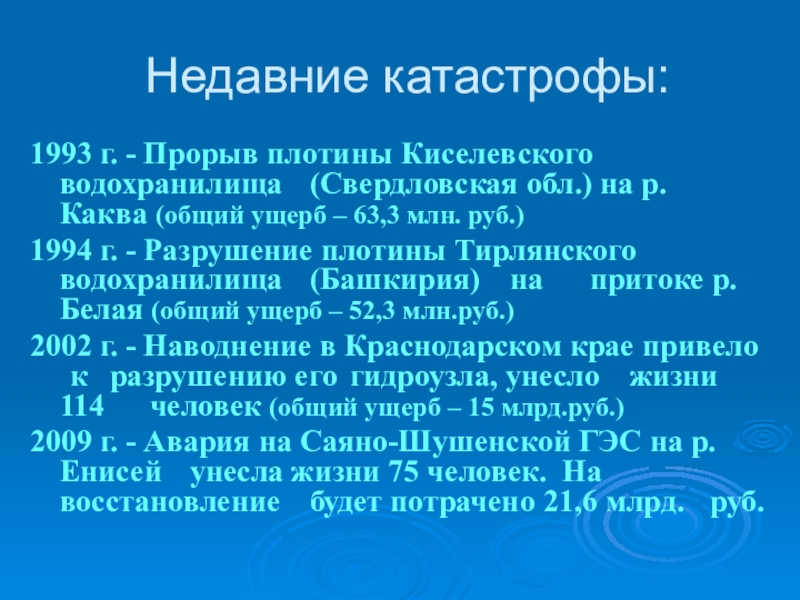

Слайд 35Недавние катастрофы:
1993 г. - Прорыв плотины Киселевского водохранилища (Свердловская обл.)

на р. Каква (общий ущерб – 63,3 млн. руб.)
1994 г. - Разрушение плотины Тирлянского водохранилища (Башкирия) на притоке р. Белая (общий ущерб – 52,3 млн.руб.)
2002 г. - Наводнение в Краснодарском крае привело к разрушению его гидроузла, унесло жизни 114 человек (общий ущерб – 15 млрд.руб.)
2009 г. - Авария на Саяно-Шушенской ГЭС на р. Енисей унесла жизни 75 человек. На восстановление будет потрачено 21,6 млрд. руб.

Недавние катастрофы: 1993 г. - Прорыв плотины Киселевского 	водохранилища 	(Свердловская обл.) на р. 	Каква (общий ущерб –

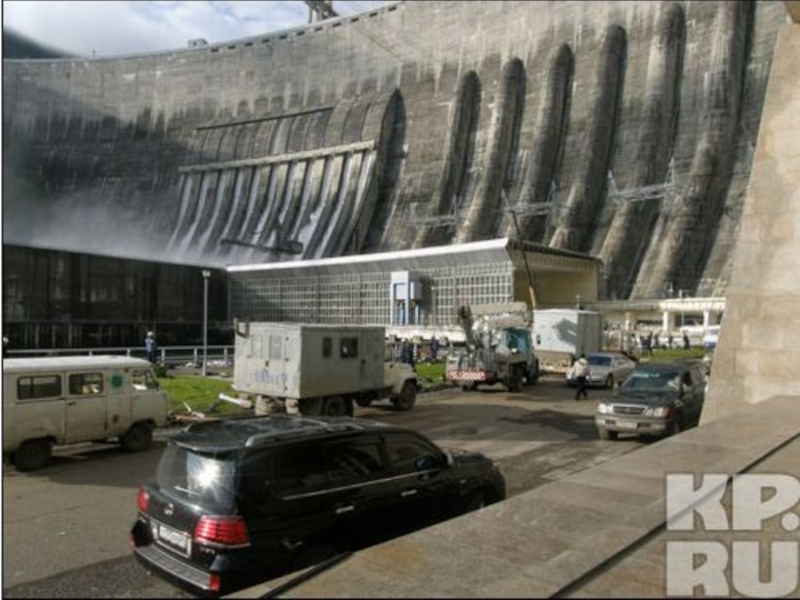

Слайд 36Авария на Саяно-Шушенской ГЭС
Плотина Саяно-Шушенской ГЭС — уникальное по размерам и

сложности возведения гидротехническое сооружение. Конструкция высоконапорной арочно-гравитационной плотины не имеет аналогов в мировой и отечественной практике. Среди самых высоких плотин в мире она занимает очень высокое место.

Высота плотины — 245 м
Ширина по гребню — 25 м
Ширина по основанию — 110 м
Длина по гребню — 1070 м
Авария на Саяно-Шушенской ГЭСПлотина Саяно-Шушенской ГЭС — уникальное по размерам и сложности возведения гидротехническое сооружение. Конструкция высоконапорной

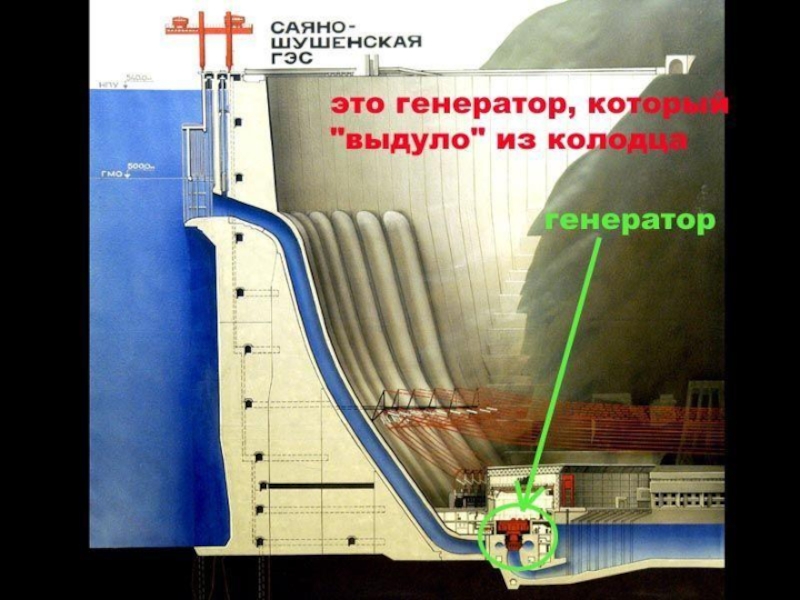

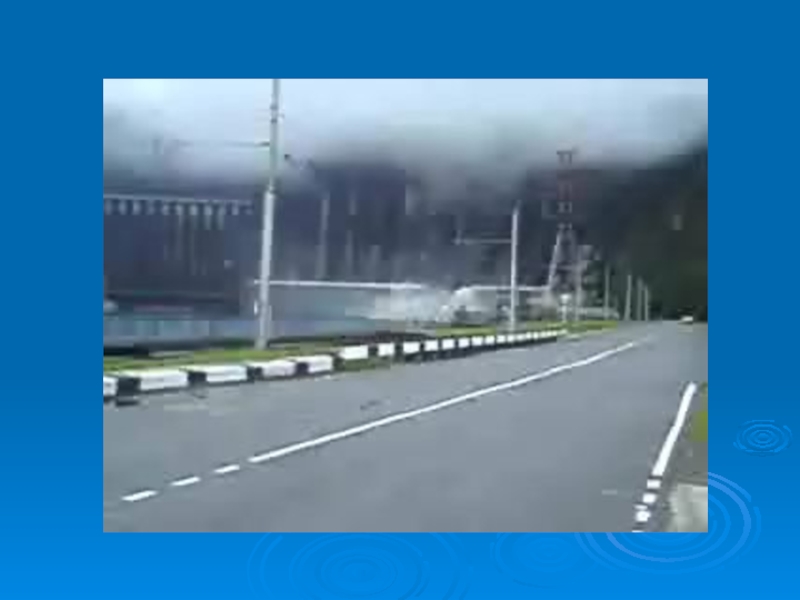

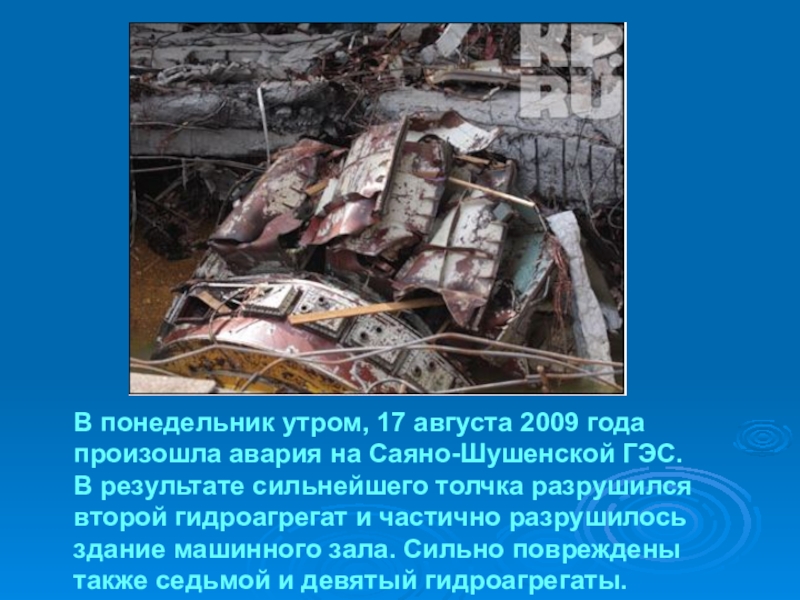

Слайд 39В понедельник утром, 17 августа 2009 года произошла авария на Саяно-Шушенской

ГЭС.

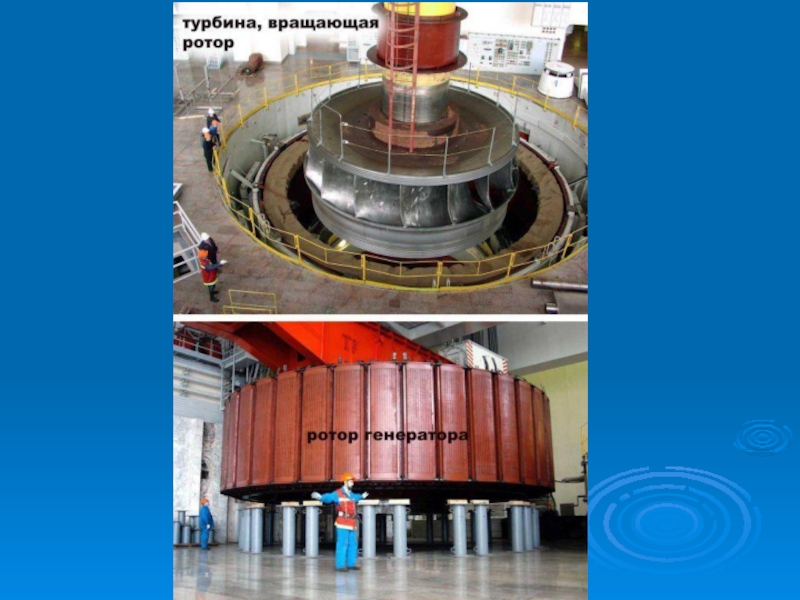

В результате сильнейшего толчка разрушился второй гидроагрегат и частично разрушилось здание машинного зала. Сильно повреждены также седьмой и девятый гидроагрегаты.
В понедельник утром, 17 августа 2009 года произошла авария на Саяно-Шушенской ГЭС. В результате сильнейшего толчка разрушился

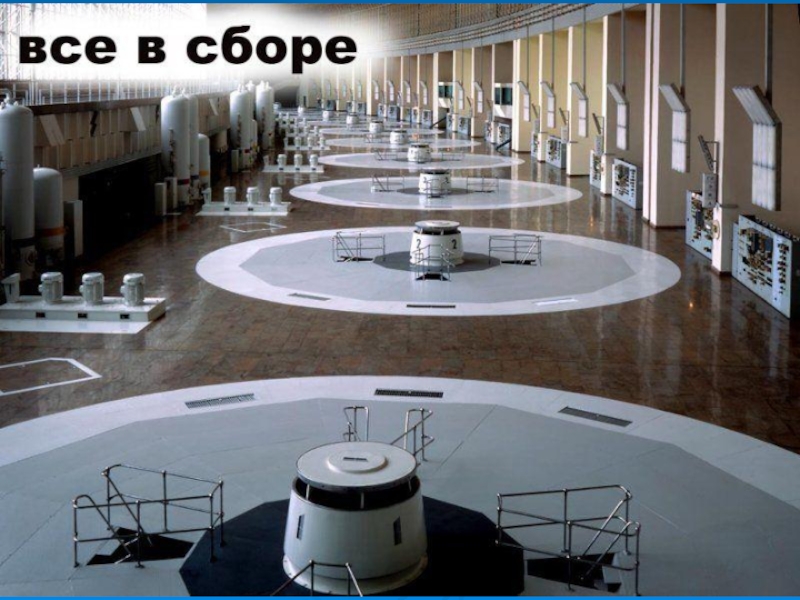

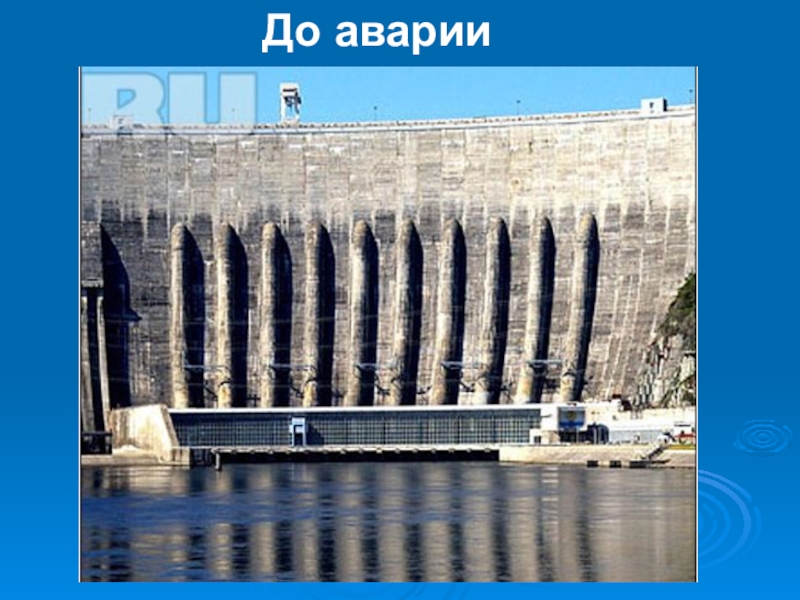

Слайд 40До аварии

До аварии

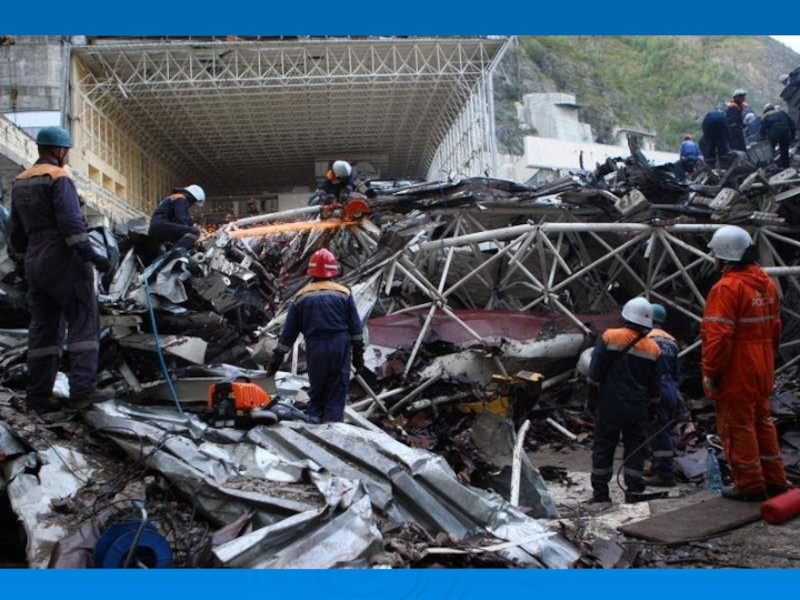

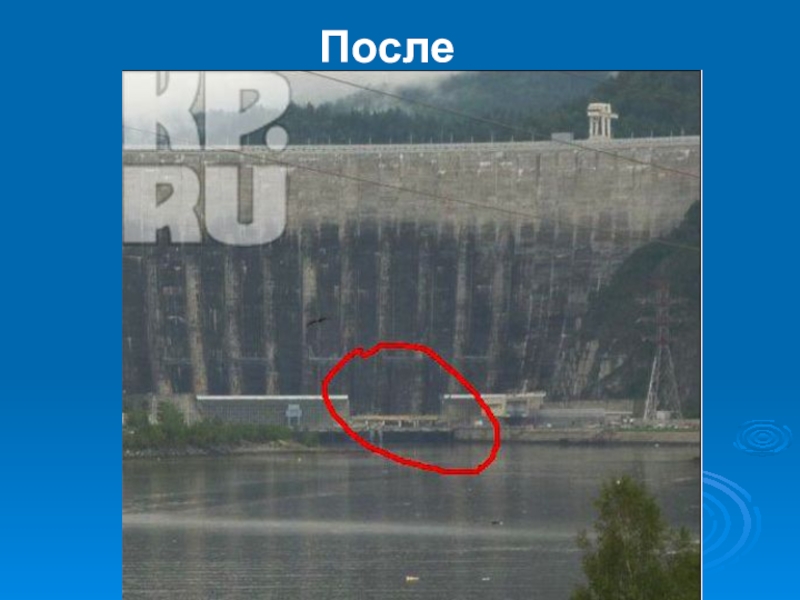

Слайд 41После аварии

После аварии

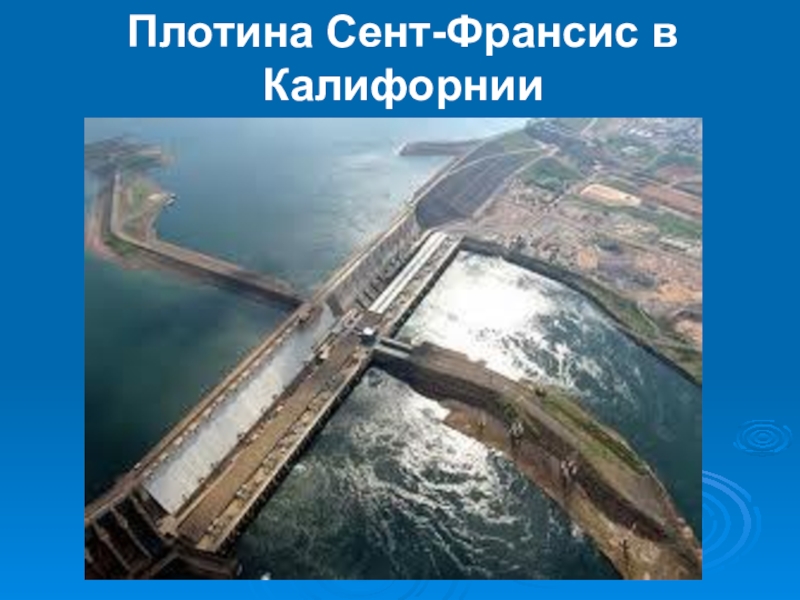

Слайд 51Плотина Сент-Франсис в Калифорнии

Плотина Сент-Франсис в Калифорнии

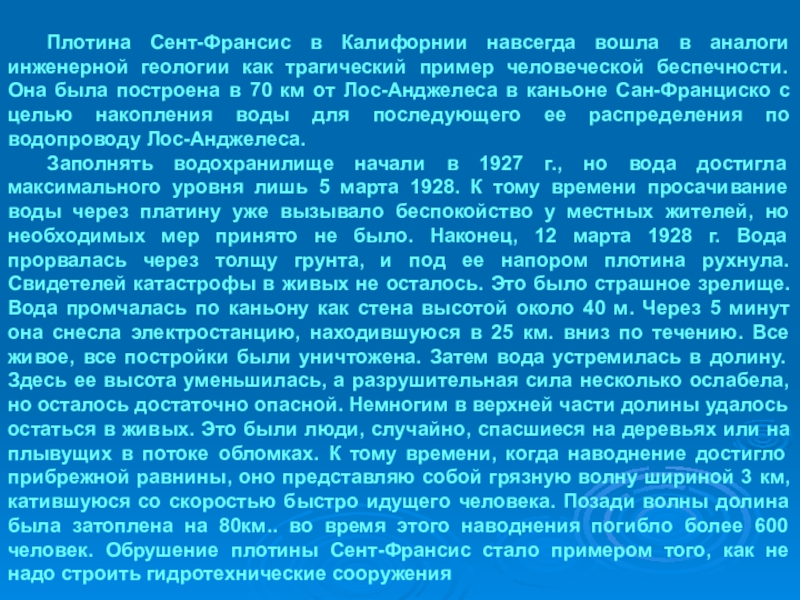

Слайд 52Плотина Сент-Франсис в Калифорнии навсегда вошла в аналоги инженерной геологии как

трагический пример человеческой беспечности. Она была построена в 70 км от Лос-Анджелеса в каньоне Сан-Франциско с целью накопления воды для последующего ее распределения по водопроводу Лос-Анджелеса.
Заполнять водохранилище начали в 1927 г., но вода достигла максимального уровня лишь 5 марта 1928. К тому времени просачивание воды через платину уже вызывало беспокойство у местных жителей, но необходимых мер принято не было. Наконец, 12 марта 1928 г. Вода прорвалась через толщу грунта, и под ее напором плотина рухнула. Свидетелей катастрофы в живых не осталось. Это было страшное зрелище. Вода промчалась по каньону как стена высотой около 40 м. Через 5 минут она снесла электростанцию, находившуюся в 25 км. вниз по течению. Все живое, все постройки были уничтожена. Затем вода устремилась в долину. Здесь ее высота уменьшилась, а разрушительная сила несколько ослабела, но осталось достаточно опасной. Немногим в верхней части долины удалось остаться в живых. Это были люди, случайно, спасшиеся на деревьях или на плывущих в потоке обломках. К тому времени, когда наводнение достигло прибрежной равнины, оно представляю собой грязную волну шириной 3 км, катившуюся со скоростью быстро идущего человека. Позади волны долина была затоплена на 80км.. во время этого наводнения погибло более 600 человек. Обрушение плотины Сент-Франсис стало примером того, как не надо строить гидротехнические сооружения
Плотина Сент-Франсис в Калифорнии навсегда вошла в аналоги инженерной геологии как трагический пример человеческой беспечности. Она была

Слайд 53Иркутская ГЭС
Строительство Иркутской ГЭС началось в 1950, закончено в 1958.
Состав

сооружений ГЭС:
бетонная водосливная плотина;
совмещённое здание ГЭС длиной 240 м;
земляная насыпная плотина с суглинистым ядром максимальной высотой 44 м и длиной 2500 м, состоящая из левобережного, островного, руслового и правобережного участков

Иркутское водохранилище заполнялось в течение семи лет. За это время подпор от плотины распространился на озеро Байкал, повысив его уровень на 1,46 метра. Таким образом, с одной стороны, долина Ангары превратилась в залив Байкала, а с другой — само великое озеро стало главной регулирующей частью Иркутского водохранилища.

Иркутская ГЭССтроительство Иркутской ГЭС началось в 1950, закончено в 1958. Состав сооружений ГЭС: бетонная водосливная плотина; совмещённое

Слайд 54Твоя оценка – в твоих руках (Требуется пять жертв)
Образование волн прорыва,

угроза жизни и здоровью людей – это


5

Сооружение с разницей уровня воды – это

4

Зона затопления, в пределах которой произошли массовые потери людей, животных и растений, повреждены или уничтожены материальные ценности – это



3

Часть зоны затопления, в пределах которой распространяется волна прорыва – это


2


Покрытие территории водой – это


1

- Поражающие факторы ГДА

- Гидродинамически опасный объект

- Гидродинамическая авария

- Зона катастрофического затопления

- Затопление

Твоя оценка – в твоих руках  (Требуется пять жертв)Образование волн прорыва, угроза жизни и здоровью людей

Слайд 55Тесты
При внезапной гидродинамической аварии
в первую очередь необходимо:

укрыться в подвальном помещении;


выйти на улицу;
подняться на верхний этаж устойчивого здания.

Поражающие факторы гидродинамических аварий:

открытый огонь;
волна прорыва;
затопление местности;
угарный газ.

ТестыПри внезапной гидродинамической авариив первую очередь необходимо: укрыться в подвальном помещении; выйти на улицу; подняться на верхний

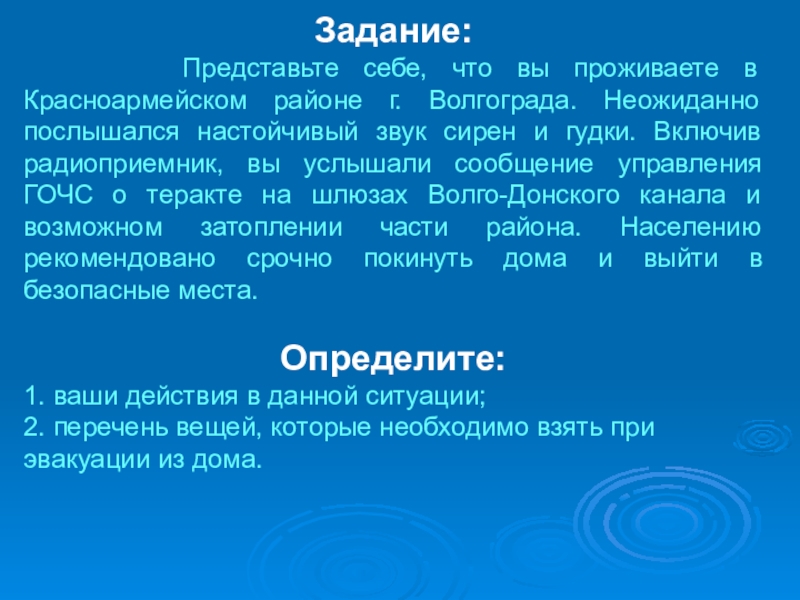

Слайд 56Задание:
Представьте себе, что вы проживаете в Красноармейском

районе г. Волгограда. Неожиданно послышался настойчивый звук сирен и гудки. Включив радиоприемник, вы услышали сообщение управления ГОЧС о теракте на шлюзах Волго-Донского канала и возможном затоплении части района. Населению рекомендовано срочно покинуть дома и выйти в безопасные места.

Определите:
1. ваши действия в данной ситуации;
2. перечень вещей, которые необходимо взять при эвакуации из дома.

Задание:    Представьте себе, что вы проживаете в Красноармейском районе г. Волгограда. Неожиданно послышался настойчивый

Слайд 57Спасибо за внимание!

Спасибо  за внимание!

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.


Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
