Презентация, доклад по обж Автомат Калашникова

Назначение, боевые свойства АК – индивидуальное оружие, предназначенное для уничтожения живой силы и огневых средств противника.Слагаемые превосходства над другим оружием: - высокие боевые и эксплуатационные качества - феноменальная надежность -

Слайд 1 Автомат Калашникова

Автомат Калашникова

Слайд 2Назначение, боевые свойства АК – индивидуальное оружие, предназначенное для уничтожения живой силы

и огневых средств противника.

Слагаемые превосходства над другим оружием:
- высокие боевые и эксплуатационные качества
- феноменальная надежность
- малая чувствительность к загрязнениям (грязная вода, пыль, мелкий песок, удары, падение в воду)
- отличная работоспособность в любых климатических условиях
- стрельба одиночными и автоматический режим
- различные модификации под патроны трех калибров: 5,45; 5,56; 7,62
- простота, технологичность и дешевизна в производстве

Назначение, боевые свойства АК – индивидуальное оружие, предназначенное для уничтожения живой силы и огневых средств противника.Слагаемые превосходства

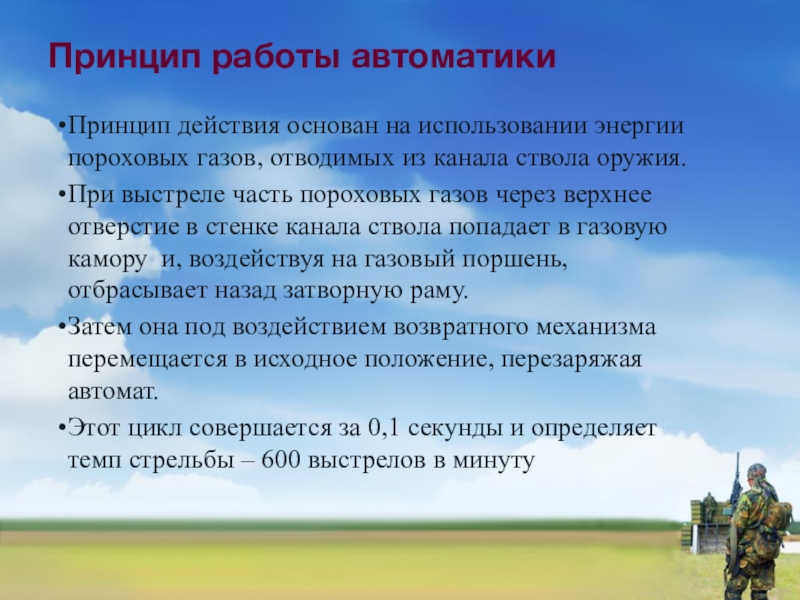

Слайд 3Принцип работы автоматики
Принцип действия основан на использовании энергии пороховых газов, отводимых

из канала ствола оружия.
При выстреле часть пороховых газов через верхнее отверстие в стенке канала ствола попадает в газовую камору и, воздействуя на газовый поршень, отбрасывает назад затворную раму.
Затем она под воздействием возвратного механизма перемещается в исходное положение, перезаряжая автомат.
Этот цикл совершается за 0,1 секунды и определяет темп стрельбы – 600 выстрелов в минуту
Принцип работы автоматикиПринцип действия основан на использовании энергии пороховых газов, отводимых из канала ствола оружия.При выстреле часть

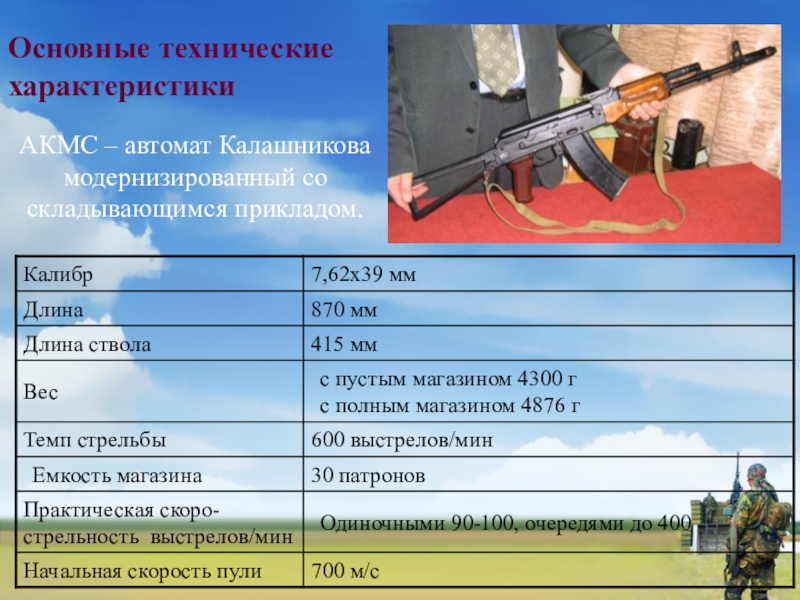

Слайд 4Основные технические характеристики
АКМС – автомат Калашникова модернизированный со складывающимся прикладом.

Основные технические характеристикиАКМС – автомат Калашникова модернизированный со складывающимся прикладом.

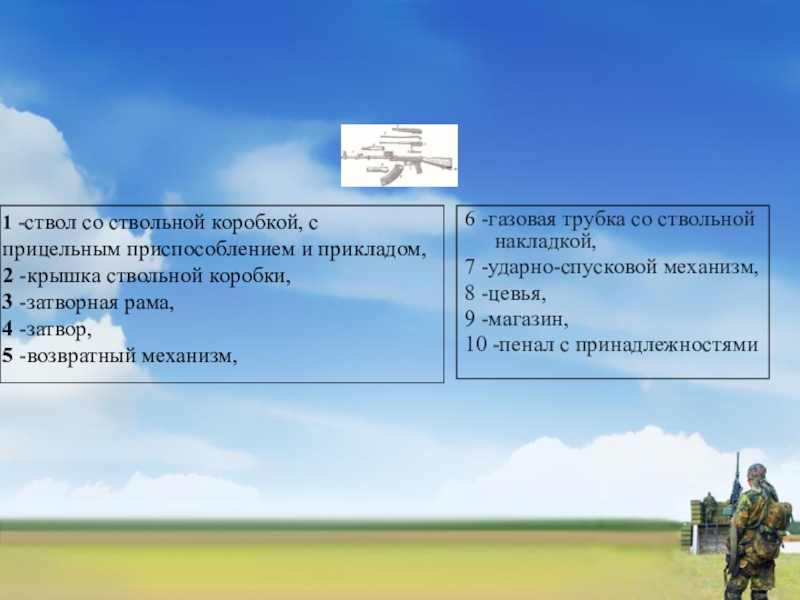

Слайд 51 -ствол со ствольной коробкой, с прицельным приспособлением и прикладом,
2

-крышка ствольной коробки,
3 -затворная рама,
4 -затвор,
5 -возвратный механизм,
6 -газовая трубка со ствольной накладкой,
7 -ударно-спусковой механизм,
8 -цевья,
9 -магазин,
10 -пенал с принадлежностями

1 -ствол со ствольной коробкой, с прицельным приспособлением и прикладом,
2 -крышка ствольной коробки,
3 -затворная рама,
4 -затвор,
5 -возвратный механизм,
6 -газовая трубка со ствольной накладкой,
7 -ударно-спусковой механизм,
8 -цевья,
9 -магазин,
10 -пенал с принадлежностями

6 -газовая трубка со ствольной накладкой,
7 -ударно-спусковой механизм,
8 -цевья,
9 -магазин,
10 -пенал с принадлежностями

1 -ствол со ствольной коробкой, с прицельным приспособлением и прикладом,
2 -крышка ствольной коробки,
3 -затворная рама,
4 -затвор,
5 -возвратный механизм,

1 -ствол со ствольной коробкой, с прицельным приспособлением и прикладом, 2 -крышка ствольной коробки, 3 -затворная рама,

Слайд 6Правила для разборки
Работу производить на столе или чистой подстилке
Части и механизмы

класть в порядке разборки
Обращаться с частями осторожно, не класть одну на другую
Не применять излишнего усилия и резких ударов
При сборке сличить номера на частях

РАЗБОРКА:
Отделить магазин
Проверить нет ли патрона в патроннике
Вынуть пенал с принадлежностью
Отделить шомпол
Отделить дульный пламегаситель
Отделить крышку ствольной коробки
Отделить возвратный механизм
Вынуть затворную раму с затвором
Отделить затвор от затворной рамы
Снять газовую трубку со ствольной накладкой
СБОРКА В ОБРАТНОМ ПОРЯДКЕ

Порядок неполной разборки

Правила  для разборкиРаботу производить на столе или чистой подстилкеЧасти и механизмы класть в порядке разборкиОбращаться с

Слайд 7Фото галерея
опытный автомат Калашникова 1947 года, вторая модель
серийный автомат

Калашникова АК выпуска после 1951 года, с фрезерованной ствольной коробкой

серийный автомат Калашникова, модернизированный АКМ раннего выпуска



Фото галерея опытный автомат Калашникова 1947 года, вторая модель серийный автомат Калашникова АК выпуска после 1951 года,

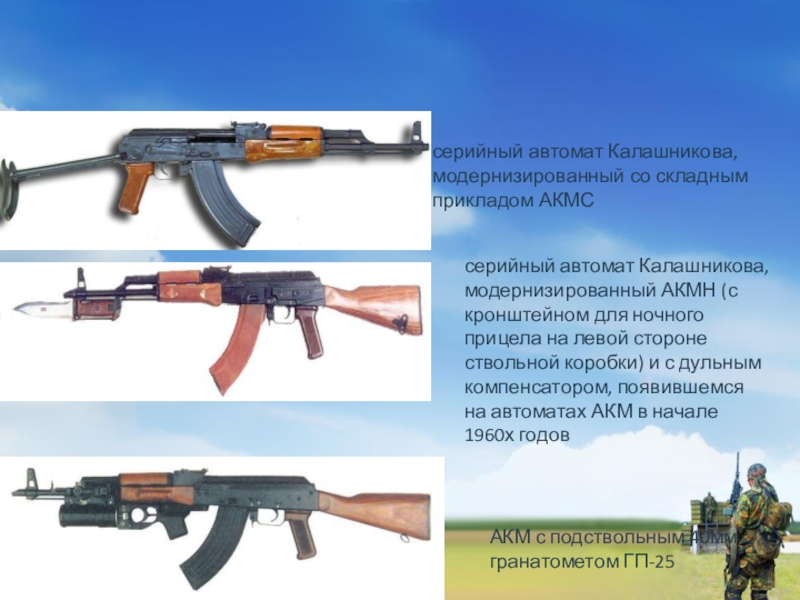

Слайд 8Фото галерея
серийный автомат Калашникова, модернизированный со складным прикладом АКМС
серийный автомат

Калашникова, модернизированный АКМН (с кронштейном для ночного прицела на левой стороне ствольной коробки) и с дульным компенсатором, появившемся на автоматах АКМ в начале 1960х годов

АКМ с подствольным 40мм гранатометом ГП-25

Фото галерея серийный автомат Калашникова, модернизированный со складным прикладом АКМСсерийный автомат Калашникова, модернизированный АКМН (с кронштейном для

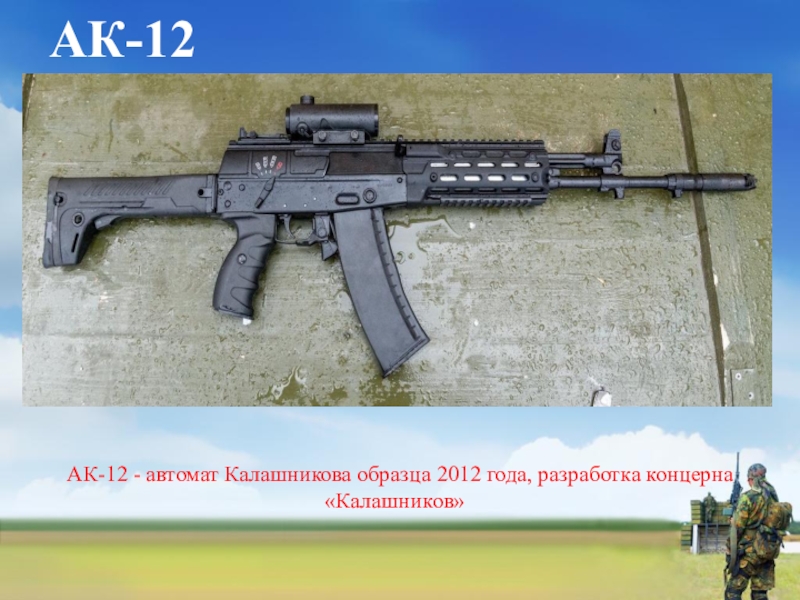

Слайд 9АК-12




АК-12 - автомат Калашникова образца 2012 года, разработка концерна «Калашников»

АК-12  АК-12 - автомат Калашникова образца 2012 года, разработка концерна «Калашников»

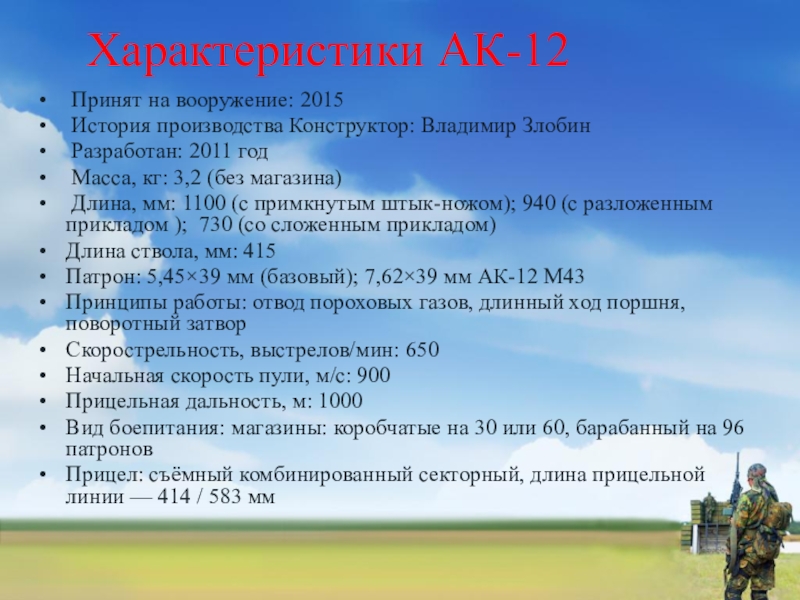

Слайд 10Характеристики АК-12
Принят на вооружение: 2015
История производства Конструктор: Владимир Злобин

Разработан: 2011 год
Масса, кг: 3,2 (без магазина)
Длина, мм: 1100 (с примкнутым штык-ножом); 940 (с разложенным прикладом ); 730 (со сложенным прикладом)
Длина ствола, мм: 415
Патрон: 5,45×39 мм (базовый); 7,62×39 мм АК-12 M43
Принципы работы: отвод пороховых газов, длинный ход поршня, поворотный затвор
Скорострельность, выстрелов/мин: 650
Начальная скорость пули, м/с: 900
Прицельная дальность, м: 1000
Вид боепитания: магазины: коробчатые на 30 или 60, барабанный на 96 патронов
Прицел: съёмный комбинированный секторный, длина прицельной линии — 414 / 583 мм
Характеристики АК-12 Принят на вооружение: 2015 История производства Конструктор: Владимир Злобин Разработан: 2011 год Масса, кг: 3,2

Слайд 11 Спасибо за внимание!

Спасибо за внимание!
