Презентация, доклад к уроку Устройство АКМ

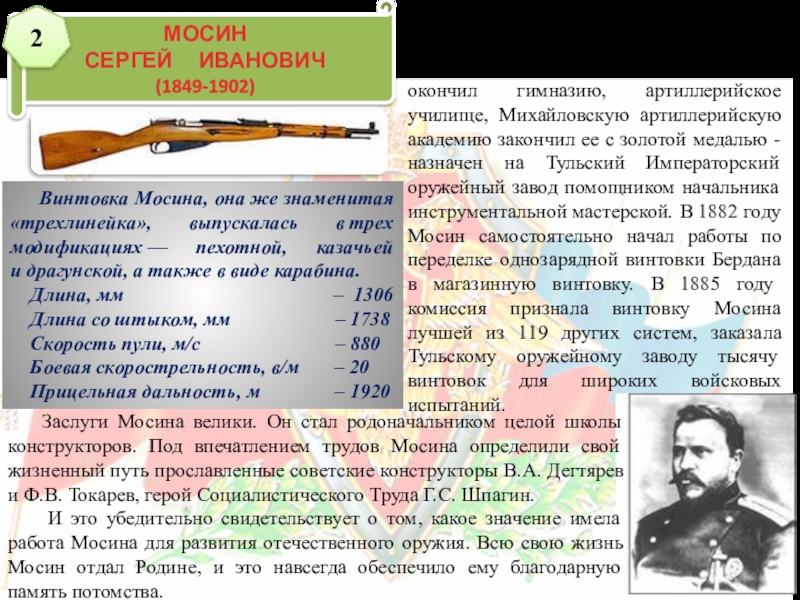

селе Рамонь Воронежской губернии, с отличием окончил гимназию, артиллерийское училище, Михайловскую артиллерийскую академию закончил ее с золотой медалью - назначен на Тульский Императорский оружейный завод помощником начальника инструментальной мастерской. В 1882 году Мосин самостоятельно начал работы по переделке однозарядной винтовки Бердана в магазинную винтовку. В 1885 году комиссия признала винтовку Мосина лучшей из 119 других систем, заказала Тульскому оружейному заводу тысячу винтовок для широких войсковых испытаний.

Заслуги Мосина велики. Он стал родоначальником целой школы конструкторов. Под впечатлением трудов Мосина определили свой жизненный путь прославленные советские конструкторы В.А. Дегтярев и Ф.В. Токарев, герой Социалистического Труда Г.С. Шпагин.
И это убедительно свидетельствует о том, какое значение имела работа Мосина для развития отечественного оружия. Всю свою жизнь Мосин отдал Родине, и это навсегда обеспечило ему благодарную память потомства.

Винтовка Мосина, она же знаменитая «трехлинейка», выпускалась в трех модификациях — пехотной, казачьей и драгунской, а также в виде карабина.
Длина, мм – 1306
Длина со штыком, мм – 1738
Скорость пули, м/с – 880
Боевая скорострельность, в/м – 20
Прицельная дальность, м – 1920

2

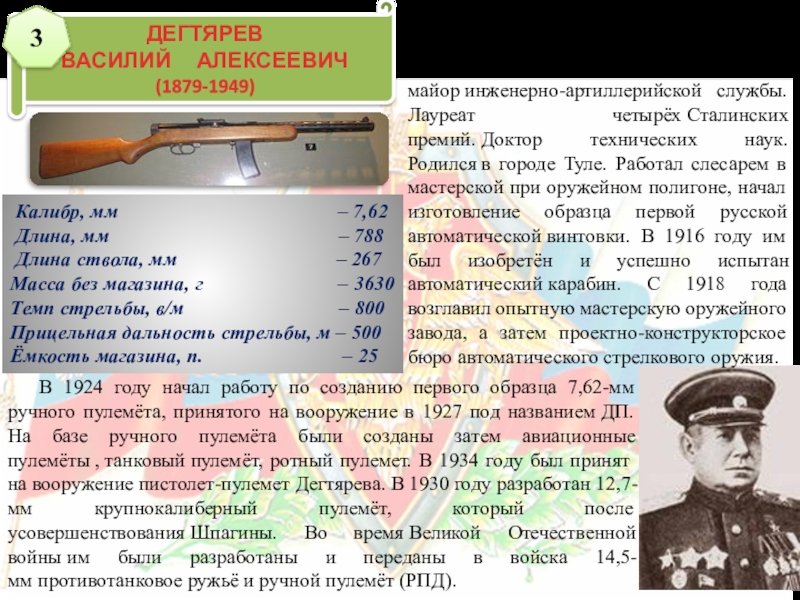

образца 7,62-мм ручного пулемёта, принятого на вооружение в 1927 под названием ДП. На базе ручного пулемёта были созданы затем авиационные пулемёты , танковый пулемёт, ротный пулемет. В 1934 году был принят на вооружение пистолет-пулемет Дегтярева. В 1930 году разработан 12,7-мм крупнокалиберный пулемёт, который после усовершенствования Шпагины. Во время Великой Отечественной войны им были разработаны и переданы в войска 14,5-мм противотанковое ружьё и ручной пулемёт (РПД).

Калибр, мм – 7,62
Длина, мм – 788
Длина ствола, мм – 267
Масса без магазина, г – 3630 Темп стрельбы, в/м – 800
Прицельная дальность стрельбы, м – 500
Ёмкость магазина, п. – 25

Выдающийся советский конструктор стрелкового оружия, Герой Социалистического Труда, генерал-майор инженерно-артиллерийской службы. Лауреат четырёх Сталинских премий. Доктор технических наук. Родился в городе Туле. Работал слесарем в мастерской при оружейном полигоне, начал изготовление образца первой русской автоматической винтовки. В 1916 году им был изобретён и успешно испытан автоматический карабин. С 1918 года возглавил опытную мастерскую оружейного завода, а затем проектно-конструкторское бюро автоматического стрелкового оружия.

3

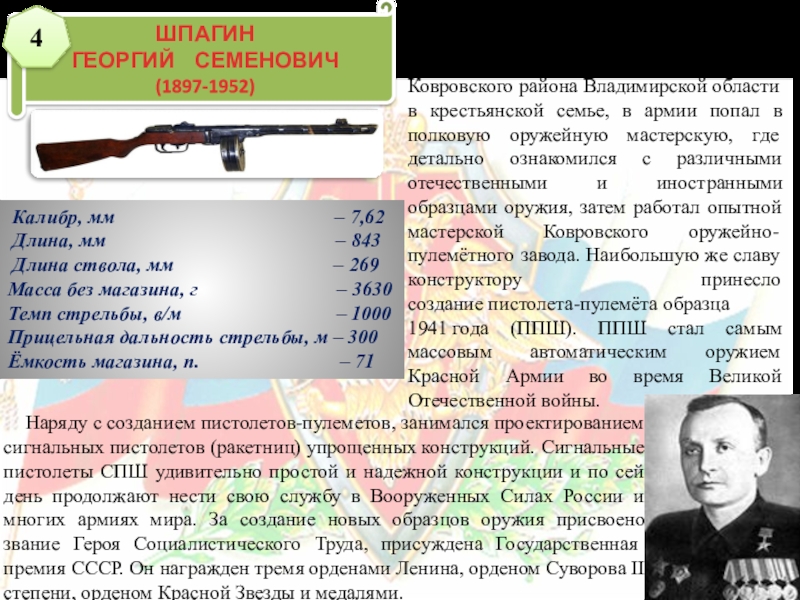

деревне Клюшниково Ковровского района Владимирской области в крестьянской семье, в армии попал в полковую оружейную мастерскую, где детально ознакомился с различными отечественными и иностранными образцами оружия, затем работал опытной мастерской Ковровского оружейно-пулемётного завода. Наибольшую же славу конструктору принесло создание пистолета-пулемёта образца 1941 года (ППШ). ППШ стал самым массовым автоматическим оружием Красной Армии во время Великой Отечественной войны.

Наряду с созданием пистолетов-пулеметов, занимался проектированием сигнальных пистолетов (ракетниц) упрощенных конструкций. Сигнальные пистолеты СПШ удивительно простой и надежной конструкции и по сей день продолжают нести свою службу в Вооруженных Силах России и многих армиях мира. За создание новых образцов оружия присвоено звание Героя Социалистического Труда, присуждена Государственная премия СССР. Он награжден тремя орденами Ленина, орденом Суворова II степени, орденом Красной Звезды и медалями.

Калибр, мм – 7,62
Длина, мм – 843
Длина ствола, мм – 269
Масса без магазина, г – 3630
Темп стрельбы, в/м – 1000
Прицельная дальность стрельбы, м – 300
Ёмкость магазина, п. – 71

4

Святого Андрея Первозванного, дважды Герой Социалистического Труда, лауреат Ленинской и Сталинской премий. Родился в селе Курья Алтайского края, был семнадцатым ребёнком в многодетной крестьянской семье. С детских лет интересовался техникой, увлекался физикой,геометрией и литературой. В армии проявил свои изобретательские способности — разработал инерционный счётчик выстрелов из танковой пушки, приспособление к пистолету ТТ для повышения эффективности стрельбы через

щели в башне танка, счётчик моторесурса танка. В 1941 году создал опытный образец своей первой модели пистолета-пулемёта, в 1944 году опытный образец самозарядного карабина, который, хотя и не пошёл в серию, частично послужил прототипом для создания автомата. С 1945 года начал разработку автоматического оружия, в   1947 году АК и был принят на вооружение. Впоследствии на Ижевском машиностроительном заводе, на базе конструкции АК разработаны десятки опытных образцов автоматического стрелкового оружия

Калибр, мм – 7,62
Длина, мм – 870
Длина со штыком, мм – 1070
Масса без магазина, г – 3800
Темп стрельбы, в/м – 100
Прицельная дальность стрельбы, м – 400
Ёмкость магазина, п. – 30
Всего выпущено 100 000 000 с учетом модернизированных вариантов.

5

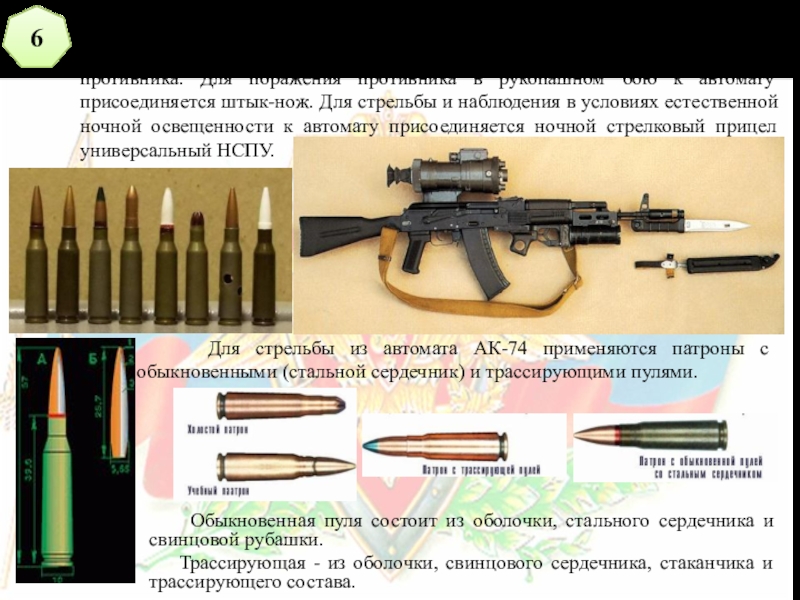

предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автомату присоединяется ночной стрелковый прицел универсальный НСПУ.

6

Для стрельбы из автомата АК-74 применяются патроны с обыкновенными (стальной сердечник) и трассирующими пулями.

Обыкновенная пуля состоит из оболочки, стального сердечника и свинцовой рубашки.
Трассирующая - из оболочки, свинцового сердечника, стаканчика и трассирующего состава.

огонь является основным видом огня: он ведётся короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью – 30 патронов.

7

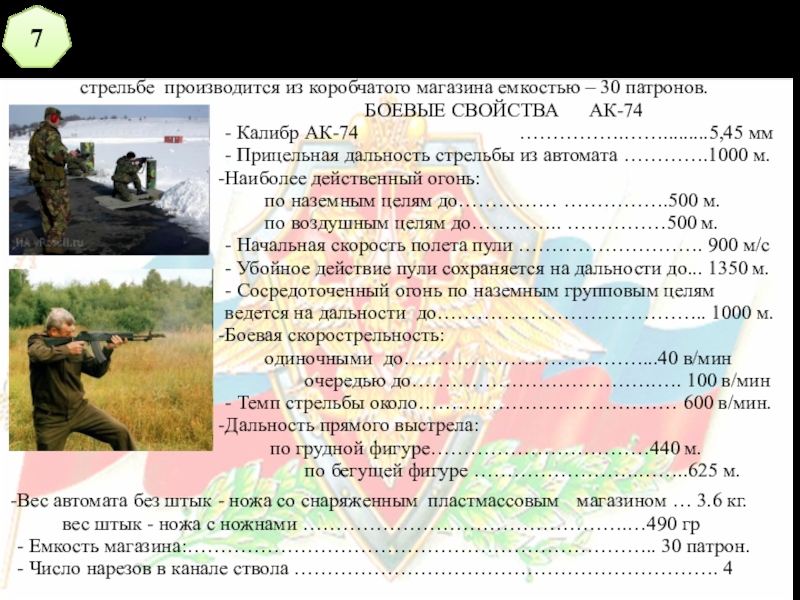

БОЕВЫЕ СВОЙСТВА АК-74
- Калибр АК-74 …………….…….........5,45 мм
- Прицельная дальность стрельбы из автомата ………….1000 м.
Наиболее действенный огонь:
по наземным целям до…………… …………….500 м.
по воздушным целям до………….. ……………500 м.
- Начальная скорость полета пули ………………………. 900 м/с
- Убойное действие пули сохраняется на дальности до... 1350 м.
- Сосредоточенный огонь по наземным групповым целям ведется на дальности до………………………………….. 1000 м.
Боевая скорострельность:
одиночными до………………………………...40 в/мин
очередью до……………………………….…. 100 в/мин
- Темп стрельбы около………………………………… 600 в/мин.
Дальность прямого выстрела:
по грудной фигуре……………………………440 м.
по бегущей фигуре …………………….……..625 м.

Вес автомата без штык - ножа со снаряженным пластмассовым магазином … 3.6 кг.
вес штык - ножа с ножнами ………………………………………….…490 гр
- Емкость магазина:…………………………………………………………….. 30 патрон.
- Число нарезов в канале ствола ………………………………………………………. 4

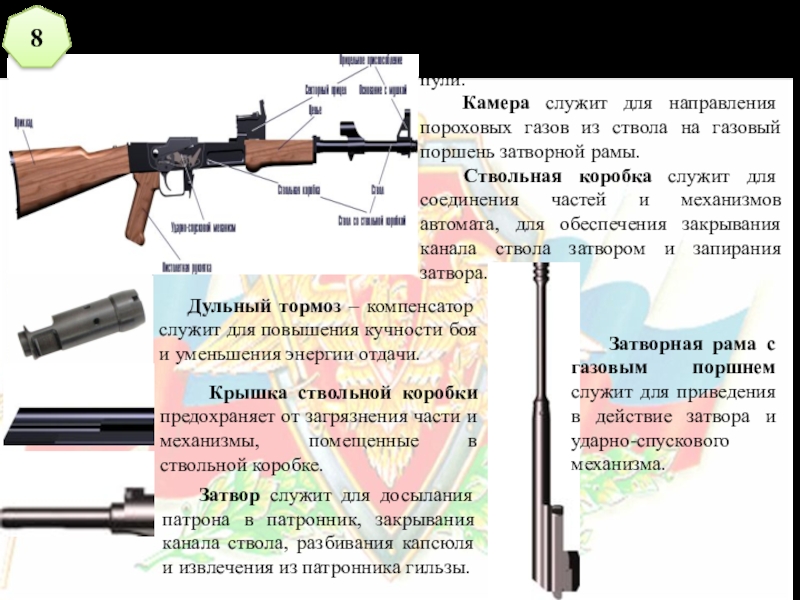

Камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.
Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

8

Дульный тормоз – компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

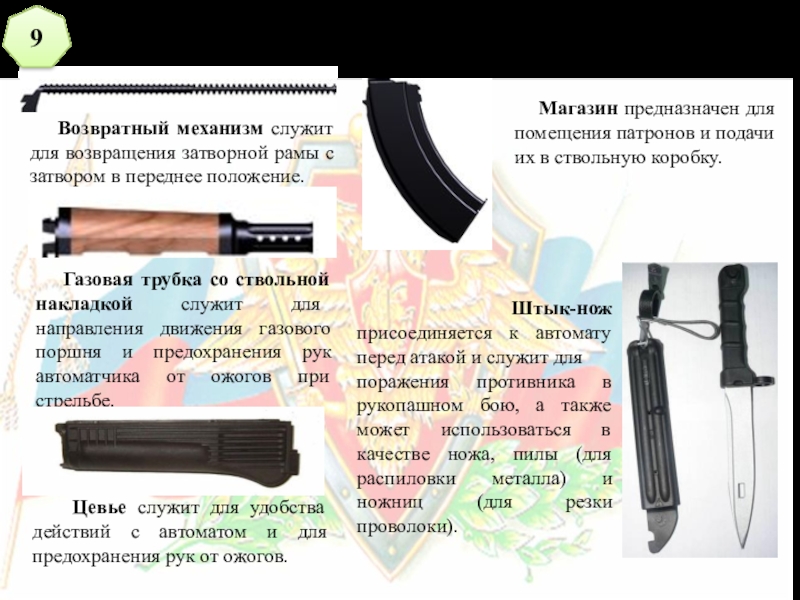

с затвором в переднее положение.

9

Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.

Магазин предназначен для помещения патронов и подачи их в ствольную коробку.

Штык-нож присоединяется к автомату перед атакой и служит для
поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

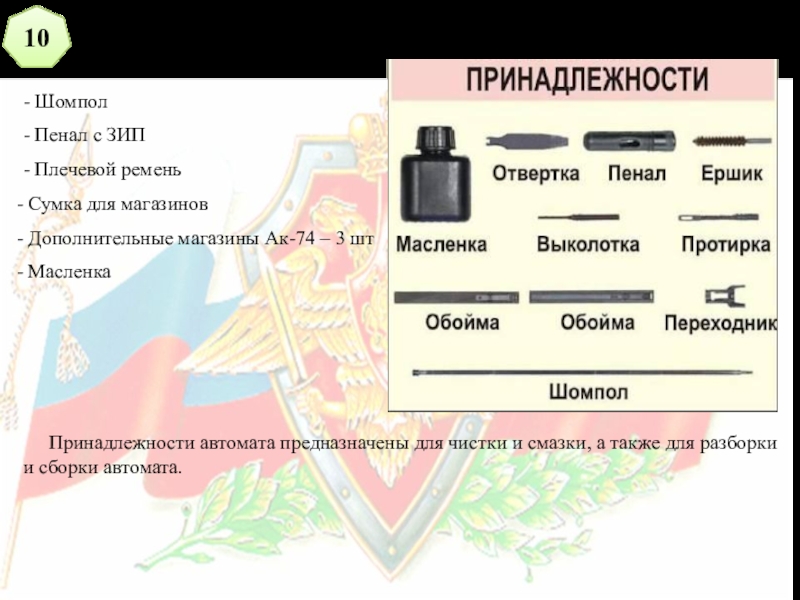

Сумка для магазинов
Дополнительные магазины Ак-74 – 3 шт
Масленка




Принадлежности автомата предназначены для чистки и смазки, а также для разборки и сборки автомата.

10

заряжено ли оно.

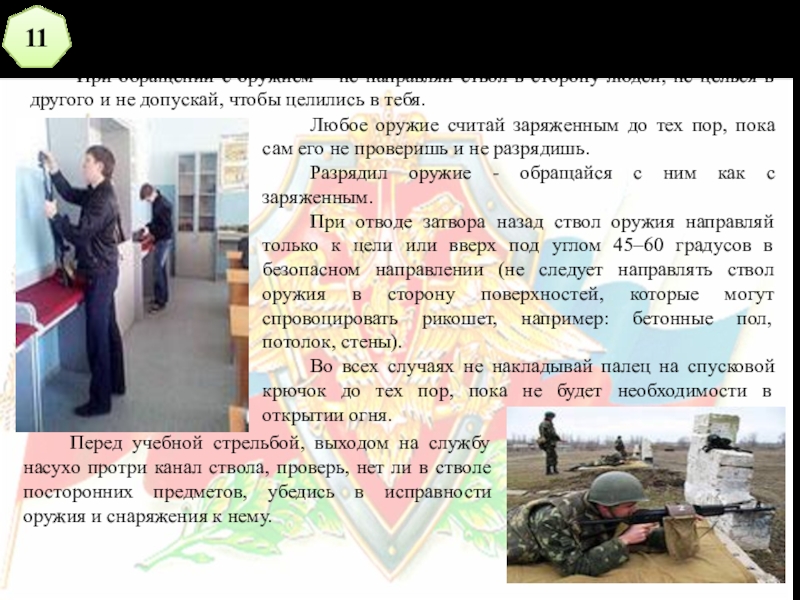

При обращении с оружием – не направляй ствол в сторону людей, не целься в другого и не допускай, чтобы целились в тебя.

Любое оружие считай заряженным до тех пор, пока сам его не проверишь и не разрядишь.
Разрядил оружие - обращайся с ним как с заряженным.
При отводе затвора назад ствол оружия направляй только к цели или вверх под углом 45–60 градусов в безопасном направлении (не следует направлять ствол оружия в сторону поверхностей, которые могут спровоцировать рикошет, например: бетонные пол, потолок, стены).
Во всех случаях не накладывай палец на спусковой крючок до тех пор, пока не будет необходимости в открытии огня.

Перед учебной стрельбой, выходом на службу насухо протри канал ствола, проверь, нет ли в стволе посторонних предметов, убедись в исправности оружия и снаряжения к нему.

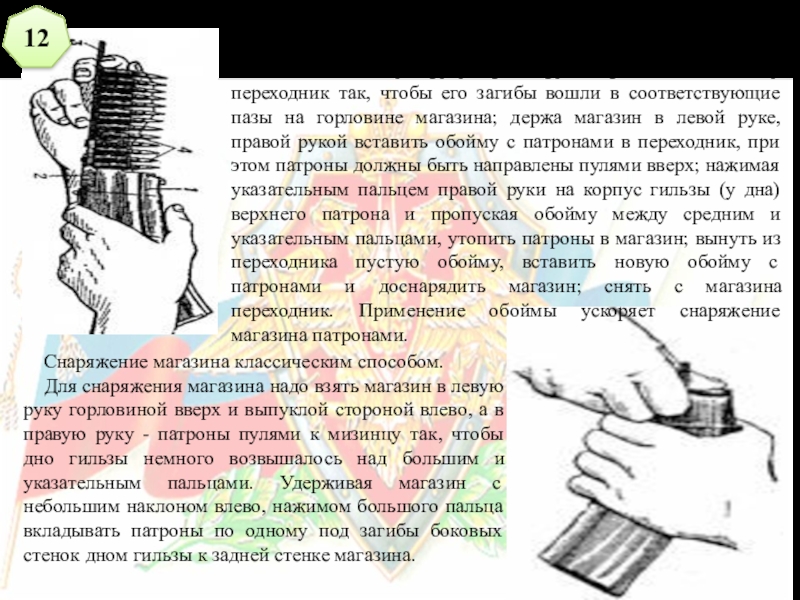

взять магазин в левую руку горловиной вверх и выпуклой стороной влево, а в правую руку - патроны пулями к мизинцу так, чтобы дно гильзы немного возвышалось над большим и указательным пальцами. Удерживая магазин с небольшим наклоном влево, нажимом большого пальца вкладывать патроны по одному под загибы боковых стенок дном гильзы к задней стенке магазина.

Снаряжение магазина из обоймы
Для снаряжения магазина патронами из обоймы необходимо: взять магазин в левую, руку. Правой рукой присоединить к нему переходник так, чтобы его загибы вошли в соответствующие пазы на горловине магазина; держа магазин в левой руке, правой рукой вставить обойму с патронами в переходник, при этом патроны должны быть направлены пулями вверх; нажимая указательным пальцем правой руки на корпус гильзы (у дна) верхнего патрона и пропуская обойму между средним и указательным пальцами, утопить патроны в магазин; вынуть из переходника пустую обойму, вставить новую обойму с патронами и доснарядить магазин; снять с магазина переходник. Применение обоймы ускоряет снаряжение магазина патронами.

12
