Презентация, доклад к уроку ОБЖ. Современное стрелковое оружие.11 класс

Муниципальное Автономное общеобразовательное учреждение
Средняя общеобразовательная школа №197 г.Екатеринбург

Учитель ОБЖ Кутья Геннадий Петрович

АЕК 971, ан 94 «АБАКАН»,
пулемёт Калашникова ПКМ

огнестрельного оружия;
2. разграничить понятия о неполной и
полной разборке автомата
3. развить умения самостоятельно
приобретать и применять на
практике полученные знания;
4. воспитать чувство патриотизма и
гордости за русское оружие.

Задачи:

устройство автомата АК74
и принцип работы автоматики.
Порядок неполной разборки АК-74
Новые образцы стрелкового оружия,
автоматы и пулемёты

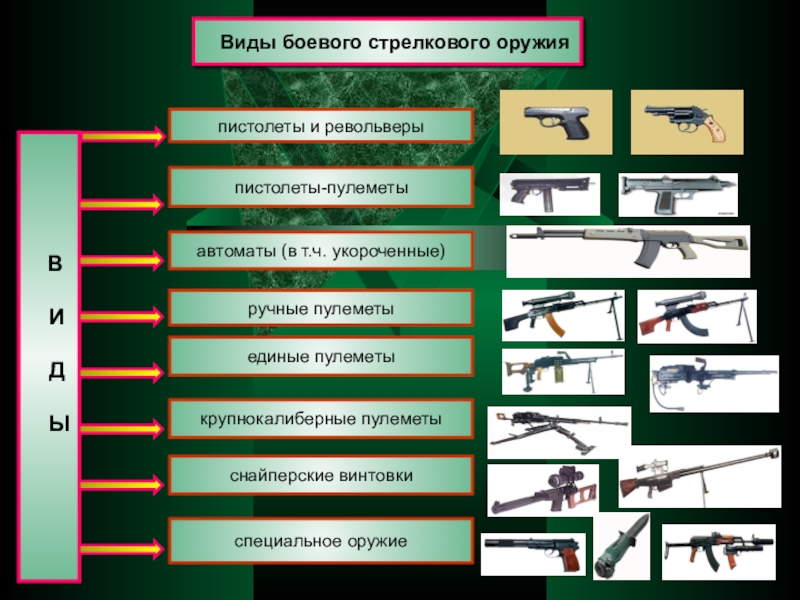

Виды боевого стрелкового оружия

селе Курья Курьинского района, (ныне Алтайский край) в семье крестьянина. Великую Отечественную войну М.Т. Калашников встретил, будучи командиром танка. В сентябре 1941 г. в бою под Брянском был тяжело ранен и эвакуирован для лечения в глубокий тыл. После выписки из госпиталя выехал в Алма-Ату, где приступил к проектированию пистолета–пулемета, рассчитанным под патрон пистолета ТТ.

В 1946 г. М.Т. Калашников разработал образец, на базе которого был отработан автомат, поступивший в 1949 году на вооружение Советской Армии. В 1959 году принят на вооружение автомат АКМ (модернизированный), в 1974 году – 5,45-мм автомат АК74 и ручной пулемет РПК74 и их модификации,
в 1991 году - модернизированный автомат АК74М и ручной пулемет РПК74М.

Автомат Калашникова – является индивидуальным оружием, и предназначен для уничтожения живой силы противника и поражения
его огневых средств.

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК 74Н присоединяется ночной стрелковый прицел универсальный НСПУ

из канала ствола в газовую камеру.
Запирание ствола осуществляется усилием пружины возвратного механизма и поворотом затвора вокруг его продольной оси вправо.

Разборка автомата может быть
неполная и полная:


Неполная — для чистки, смазки и осмотра автомата ;
Полная — для чистки при сильном загрязнении автомата,
после нахождения его под дождем или в снегу и при ремонте.
ПРИМЕЧАНИЕ: Излишне частая разборка автомата вредна,
так как ускоряет изнашивание частей и механиз­мов.
Основные правила:
1. Разборку и сборку автомата производить на столе или
чистой подстилке или специальном столе.
2. Части и механизмы класть в порядке разборки,
обращаться с ними осторожно.
3. Не класть одну часть на другую и не применять
излишних усилий и резких ударов.
4. При сборке автомата сличить номера на его частях

следующей последовательности :
1. Отделить магазин.
2. Проверить, нет ли патрона в патроннике.
3. Вынуть пенал принадлежности из гнезда приклада.
4. Вынуть из пенала принадлежности.
5. Отделить шомпол.
6. Отделить: у автомата дульный тормоз-компенсатор;
у пулемета – пламегаситель.
7. Отделить крышку ствольной коробки.
8. Отделить возвратный механизм.
9. Отделить затворную раму с затвором.
10. Отделить затвор от затворной рамы.
11. Отделить газовую трубку со ствольной накладкой.

со ствольной накладкой.

7. Присоединить у автомата: дульный тормоз-компенсатор,
у ручного пулемета - пламегаситель.

Нормативы

«отлично»«хорошо» «удовлет.»
№13
«Неполная разборки» 15 с 17 с 19с

№14
«Сборка после
неполной разборки» 25 с 27 с 32 с

неожиданных ситуациях

Формируем две армии :
Армия СЕВЕР
Армия ЮГ

Задача для армии победить противника!

на базе которого был отработан
автомат, поступивший
в 1949 году на вооружение Советской Армии.
В 1959 году принят на вооружение автомат
АКМ (модернизированный),
в 1974 году – 5,45-мм автомат АК74
и ручной пулемет РПК74
и их модификации,
в 1991 году - модернизированный автомат
АК74М и ручной пулемет РПК74М.

огневой мощи и кучности стрельбы.
Унификация оружия и боеприпасов.
Пути уменьшения кучности и увеличения точности стрельбы
Переход на меньший калибр, что позволяет снижать силу отдачи при стрельбе.

Разработка оружия включающего «схему накопления импульса».

Учебный вопрос 2:
- 5,45 – мм автомат Калашникова (АК74) и ручной пулемет
Калашникова (РПК74).

отличительные особенности новых моделей автоматического огнестрельного оружия:
АЕК 971, АН 94 «АБАКАН»

прикладом

Основные характеристики

Применяемые патроны ...... 9-мм СП-5, СП-6, ПАБ-9
Автоматика -………………………… . с отводом газов
Запирание -……………………… . поворотом затвора
Магазины - ………………………...на 10 и 20 патронов
Прицельное приспособление - …открытый прицел
Прицельная дальность - ……………………………200 м

Масса с неснаряженным магазином - ……….2 кг
Длина: со сложенным прикладом - ………360 мм
Темп стрельбы очередями -……. 900 выстр./мин
Начальная скорость пули - ………………..270 м/с
Боевая скорострельность:
- одиночным огнем - …………….до 30 выстр./мин,
- очередями -…………………….. до 90 выстр./мин

и магазина емкостью 60 патронов позволили повысить эффективность стрельбы в 1,5-2 раза, по сравнению с такими распространенными образцами, как АК-74 и М16А2. При стрельбе очередями первые два выстрела делает в темпе 1800 выстр/мин, затем автоматически переходит на 600 выстр/мин.

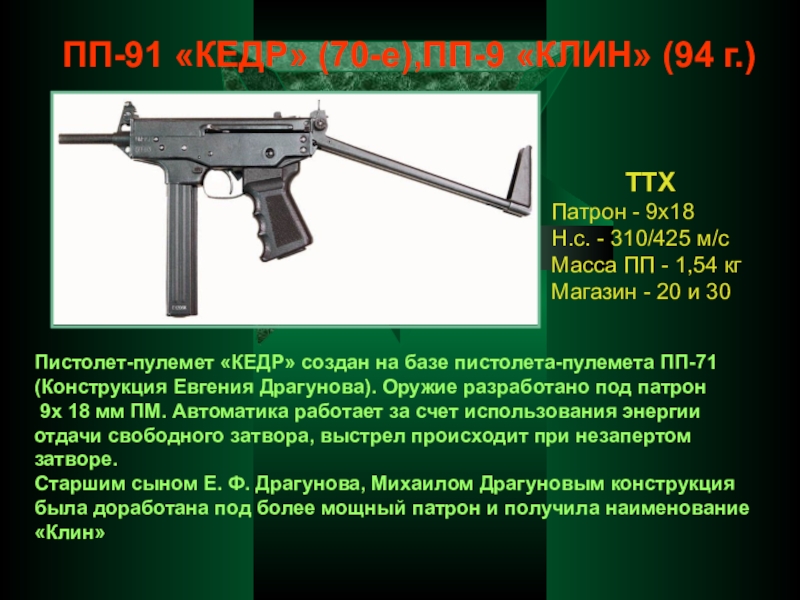

ПП - 1,54 кг
Магазин - 20 и 30

Пистолет-пулемет «КЕДР» создан на базе пистолета-пулемета ПП-71 (Конструкция Евгения Драгунова). Оружие разработано под патрон
9х 18 мм ПМ. Автоматика работает за счет использования энергии отдачи свободного затвора, выстрел происходит при незапертом затворе.
Старшим сыном Е. Ф. Драгунова, Михаилом Драгуновым конструкция была доработана под более мощный патрон и получила наименование «Клин»

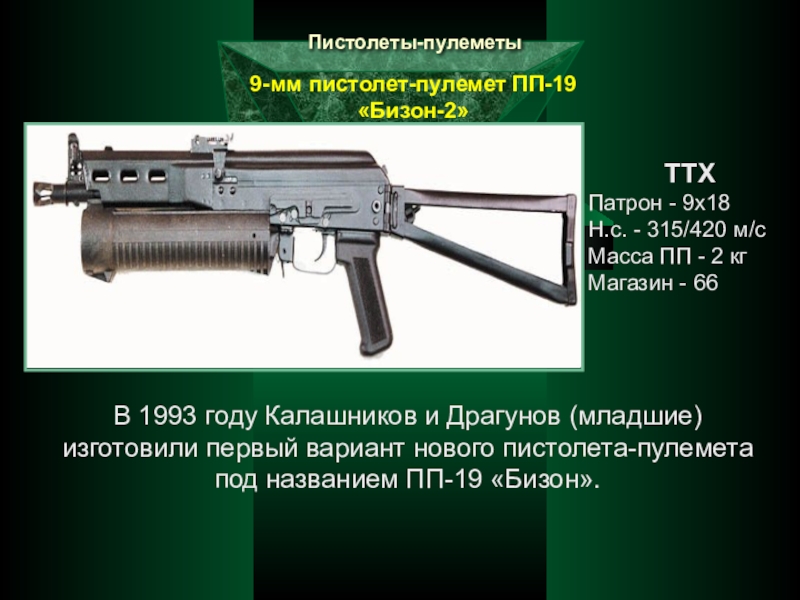

2 кг
Магазин - 66

В 1993 году Калашников и Драгунов (младшие) изготовили первый вариант нового пистолета-пулемета под названием ПП-19 «Бизон».

очередь постоянными и настойчивыми поисками способа увеличения плотности огня против наступающего противника за счет увеличения скорострельности (эффективности огня). В настоящее время конструкторы занимаются поиском принципиально новых решений, позволяющих повысить эффективность своих моделей; созданием единых пулеметов с высокой степенью унификации.

общее устройство,
принцип работы автоматики
пулемёта ПКМ.
Назначение и устройство основных частей и механизмов пулемёта ПКМ.

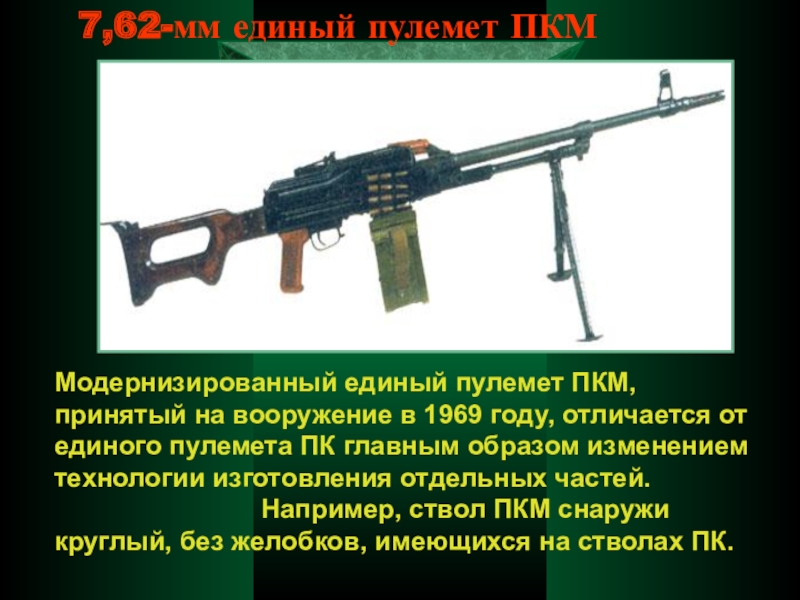

1969 году, отличается от единого пулемета ПК главным образом изменением технологии изготовления отдельных частей.
Например, ствол ПКМ снаружи круглый, без желобков, имеющихся на стволах ПК.

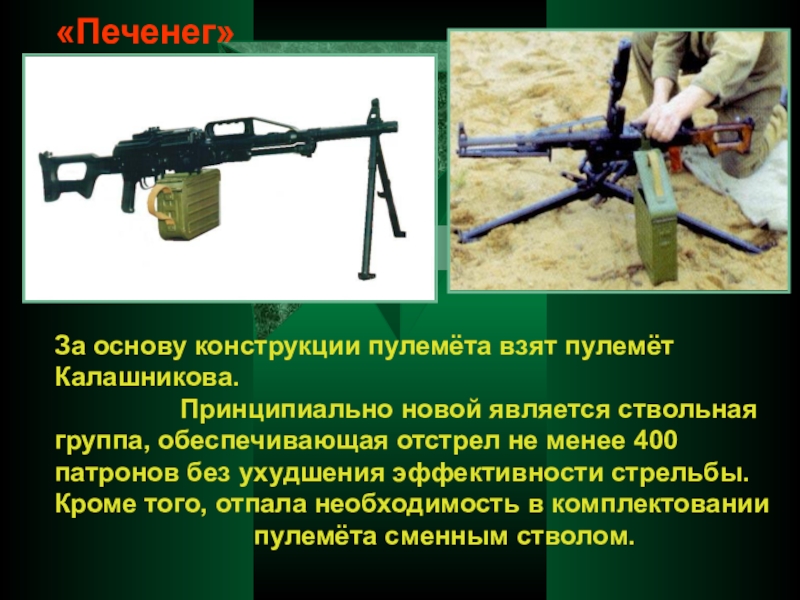

Принципиально новой является ствольная группа, обеспечивающая отстрел не менее 400 патронов без ухудшения эффективности стрельбы. Кроме того, отпала необходимость в комплектовании
пулемёта сменным стволом.

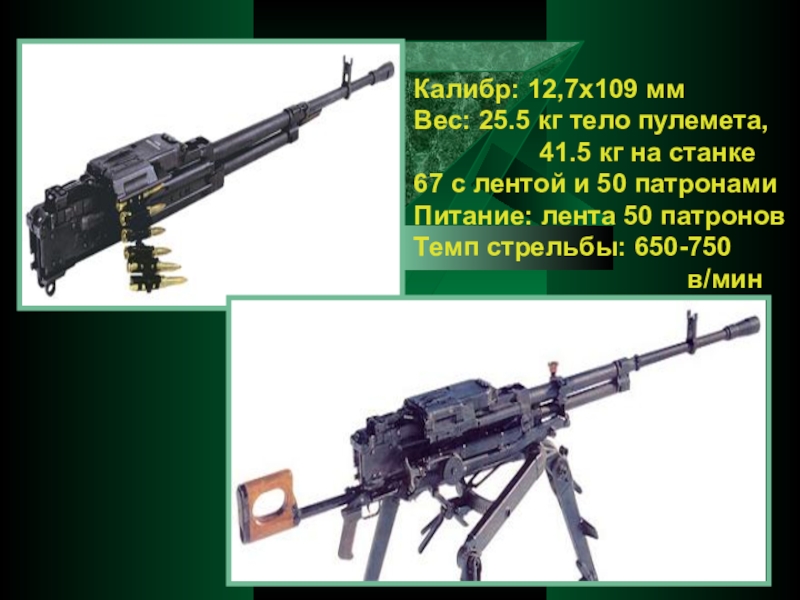

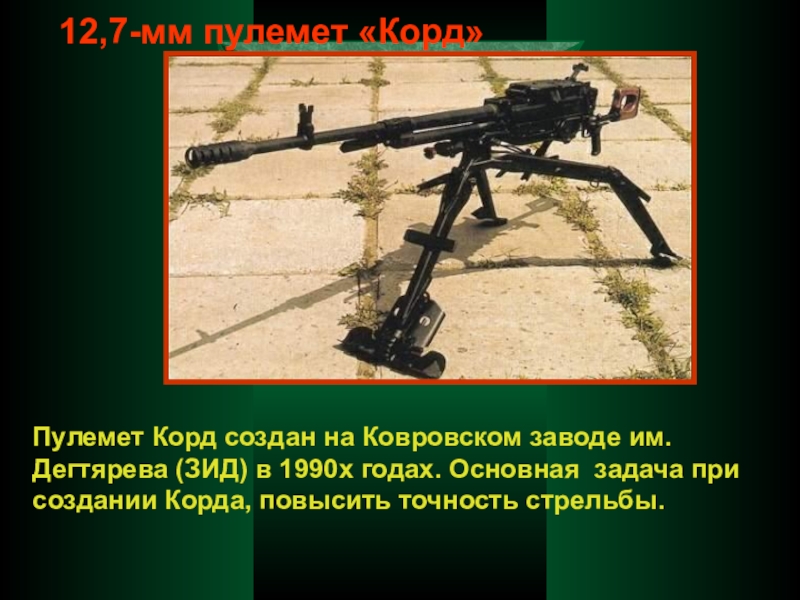

в 1990х годах. Основная задача при создании Корда, повысить точность стрельбы.

41.5 кг на станке
67 с лентой и 50 патронами Питание: лента 50 патронов Темп стрельбы: 650-750
в/мин V0: 820-860 м/с

дневным оптическим прицелом ПСО-1-1

Основные характеристики:

Применяемые патроны - 9-мм СП-5, СП-6, ПАБ-9
Емкость магазина -………………..…...20 патронов
Прицельная дальность -…………………...420 м
Масса: ..с неснаряженным магазином - ..2,5 кг,
с полным магазином - ………………………2,96 кг,
с ночным прицелом НСП-3 - ………………5,2 кг

Длина с откинутым прикладом - ……………..875 мм,
со сложенным прикладом - ……………………650 мм
Темп стрельбы очередями - ……800-900 выстр./мин
Начальная скорость пули - ……….280-290 м/с
Боевая скорострельность:.
- одиночным огнем - ………………до 30 выстр./мин,
- очередями - …………………….до 90 выстр./мин

собой определенную задачу, подчиняется приказу, давайте посмотрим насколько мы сумели выполнить поставленные перед нами задачи.

Задачи, оцените насколько мы справились с целью занятия.

«отлично»«хорошо» «удовлет.»
№13
«Неполная разборки» 15 с 17 с 19с

№14
«Сборка после
неполной разборки» 25 с 27 с 32 с

Нормативы

Нормативы

«отлично»«хорошо» «удовлет.»
№13
«Неполная разборки» 15 с 17 с 19с

№14
«Сборка после
неполной разборки» 25 с 27 с 32 с
