Презентация, доклад на тему Презентаия по ОБЖ на тему Противорадиационные убежища (10 класс)
Содержание
- 1. Презентаия по ОБЖ на тему Противорадиационные убежища (10 класс)
- 2. ЦельПознакомить с разными типами убежищ

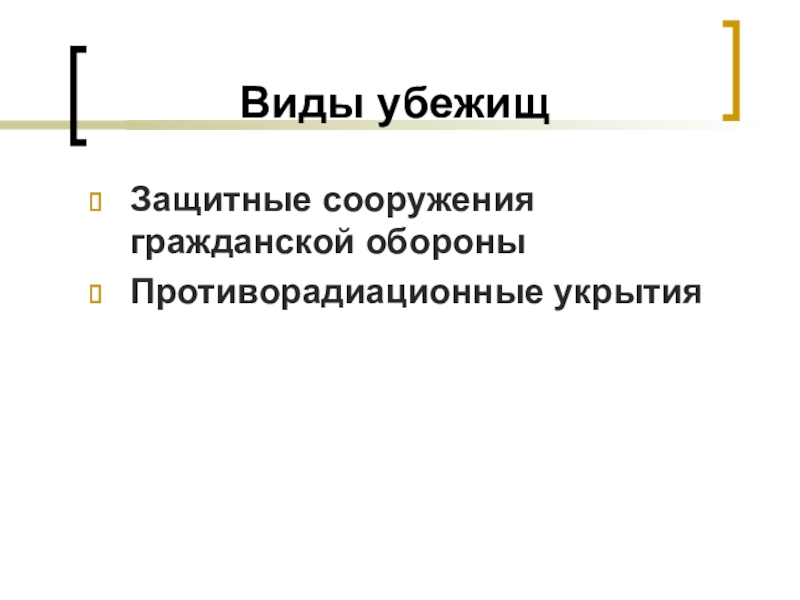

- 3. Виды убежищЗащитные сооружения гражданской обороныПротиворадиационные укрытия

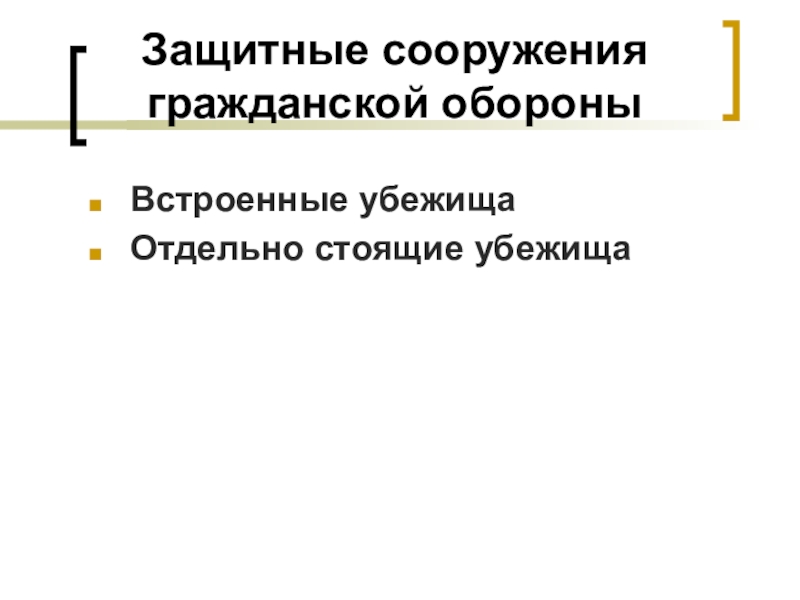

- 4. Защитные сооружения гражданской обороныВстроенные убежищаОтдельно стоящие убежища
- 5. Встроенные убежища К встроенным относятся убежища, расположенные
- 6. Рис. 1. Встроенное убежище с учетом использования его в мирное время под кафетерийВстроенное убежище
- 7. Рис.2 . План убежища: 1— защитно-герметические двери;
- 8. Убежище оборудуется системой освещения, аппаратурой связи и
- 9. Простейшие укрытияПодвалПогребОткрыта щельПерекрытая щель
- 10. Подвал ПогребВ
- 11. Открытая щельОткрытая щель. Представляет собой вырытую в
- 12. Перекрытая щельПерекрытая щель (рис.). Для перекрытия щели
- 13. ВыводИнженерная защита населения от опасностей, возникающих при
- 14. ЛитератураИздательство «Астрель». «Основы безопасности жизнедеятельности» 10 класс.

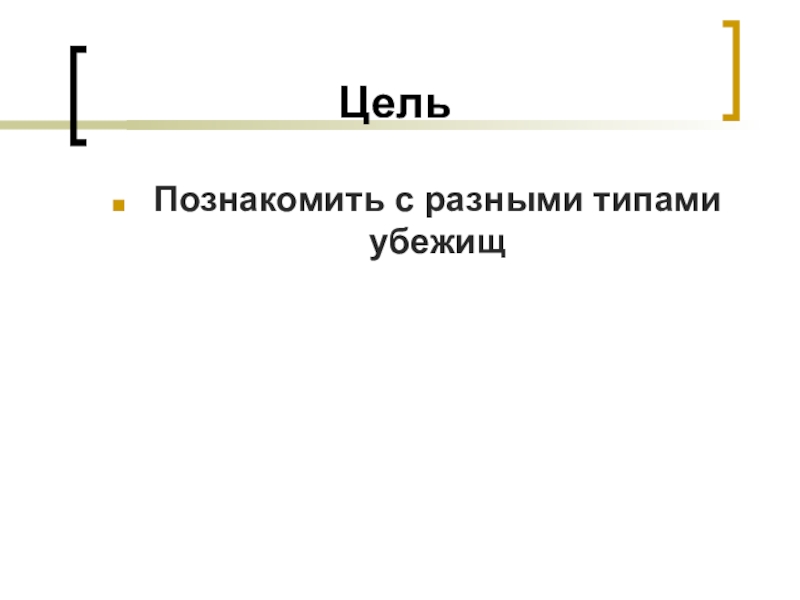

ЦельПознакомить с разными типами убежищ
Слайд 1Убежища. Их назначение и устройство.
Составитель:
Учитель ОБЖ Горн С.А.
10 класс

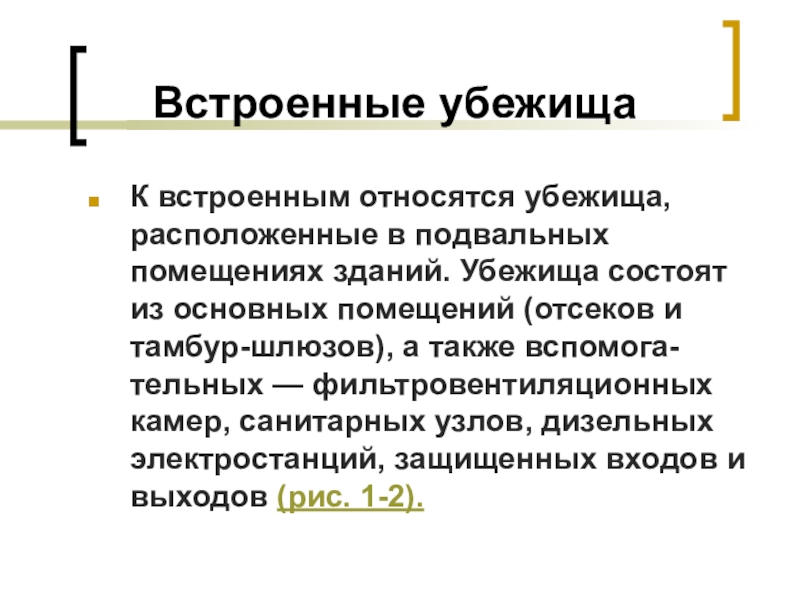

Слайд 5Встроенные убежища
К встроенным относятся убежища, расположенные в подвальных помещениях зданий.
Убежища состоят из основных помещений (отсеков и тамбур-шлюзов), а также вспомога-тельных — фильтровентиляционных камер, санитарных узлов, дизельных электростанций, защищенных входов и выходов (рис. 1-2).

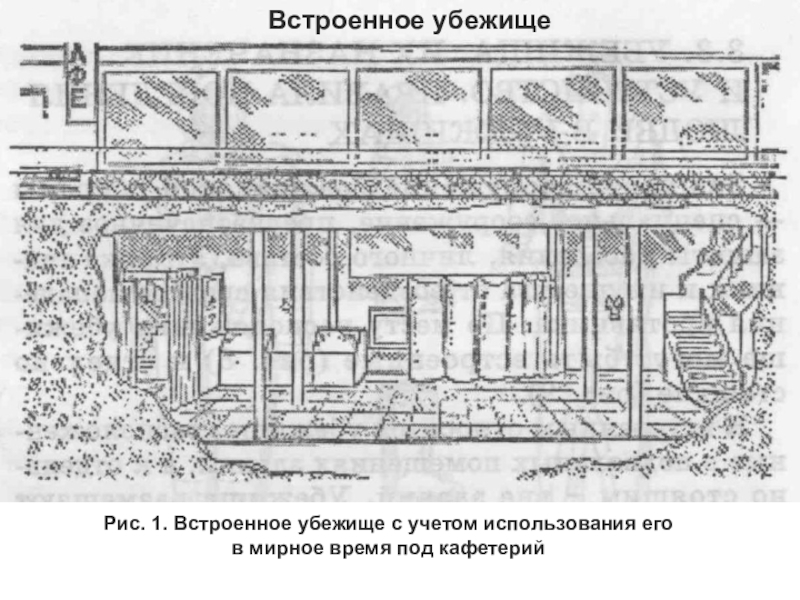

Слайд 6Рис. 1. Встроенное убежище с учетом использования его
в мирное время
под кафетерий
Встроенное убежище

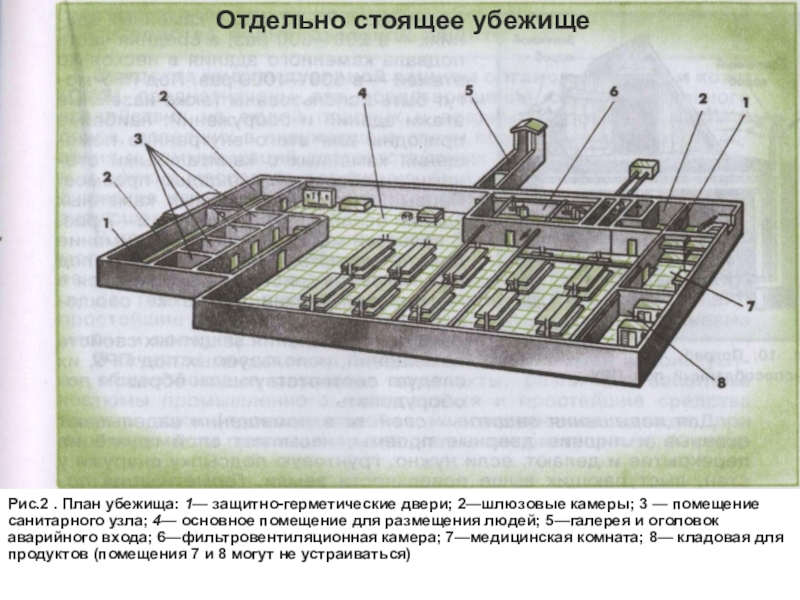

Слайд 7Рис.2 . План убежища: 1— защитно-герметические двери; 2—шлюзовые камеры; 3 —
помещение санитарного узла; 4— основное помещение для размещения людей; 5—галерея и оголовок аварийного входа; 6—фильтровентиляционная камера; 7—медицинская комната; 8— кладовая для продуктов (помещения 7 и 8 могут не устраиваться)
Отдельно стоящее убежище

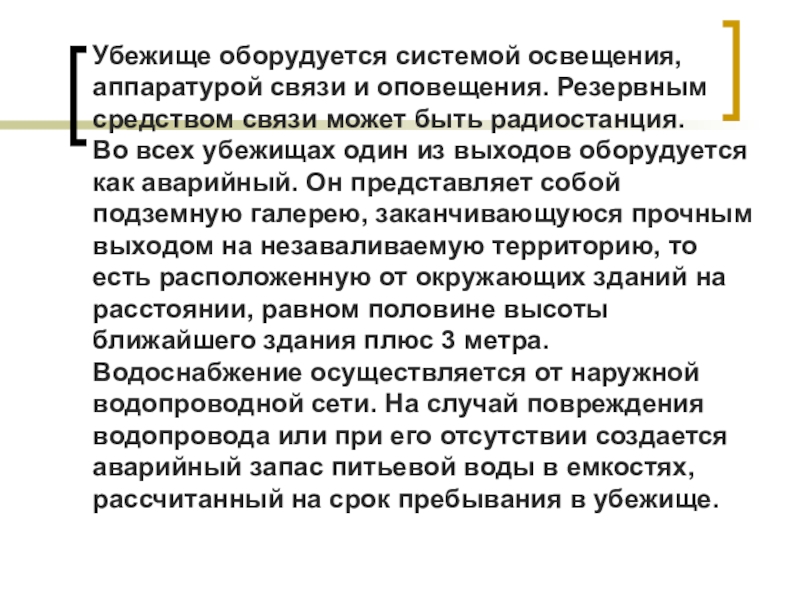

Слайд 8Убежище оборудуется системой освещения, аппаратурой связи и оповещения. Резервным средством связи
может быть радиостанция.
Во всех убежищах один из выходов оборудуется как аварийный. Он представляет собой подземную галерею, заканчивающуюся прочным выходом на незаваливаемую территорию, то есть расположенную от окружающих зданий на расстоянии, равном половине высоты ближайшего здания плюс 3 метра.
Водоснабжение осуществляется от наружной водопроводной сети. На случай повреждения водопровода или при его отсутствии создается аварийный запас питьевой воды в емкостях, рассчитанный на срок пребывания в убежище.
Во всех убежищах один из выходов оборудуется как аварийный. Он представляет собой подземную галерею, заканчивающуюся прочным выходом на незаваливаемую территорию, то есть расположенную от окружающих зданий на расстоянии, равном половине высоты ближайшего здания плюс 3 метра.
Водоснабжение осуществляется от наружной водопроводной сети. На случай повреждения водопровода или при его отсутствии создается аварийный запас питьевой воды в емкостях, рассчитанный на срок пребывания в убежище.
Слайд 10Подвал Погреб
В качестве противорадиационных укрытий могут
использоваться приспособленные подвалы зданий подполья домов, погреба, овощехранилища, подземные и горные выработки, помещения в цокольном и первом этажах жилых и производственных зданий.

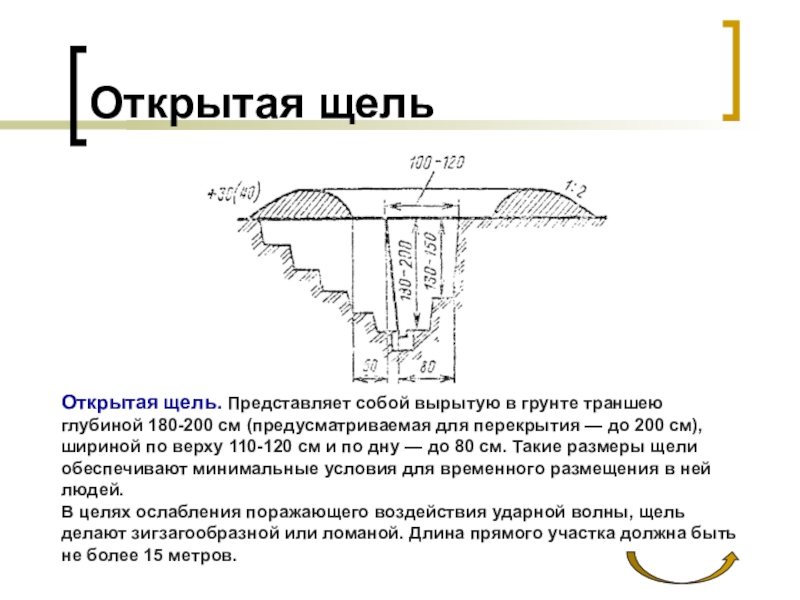

Слайд 11Открытая щель
Открытая щель. Представляет собой вырытую в грунте траншею глубиной 180-200
см (предусматриваемая для перекрытия — до 200 см), шириной по верху 110-120 см и по дну — до 80 см. Такие размеры щели обеспечивают минимальные условия для временного размещения в ней людей.
В целях ослабления поражающего воздействия ударной волны, щель делают зигзагообразной или ломаной. Длина прямого участка должна быть не более 15 метров.
В целях ослабления поражающего воздействия ударной волны, щель делают зигзагообразной или ломаной. Длина прямого участка должна быть не более 15 метров.

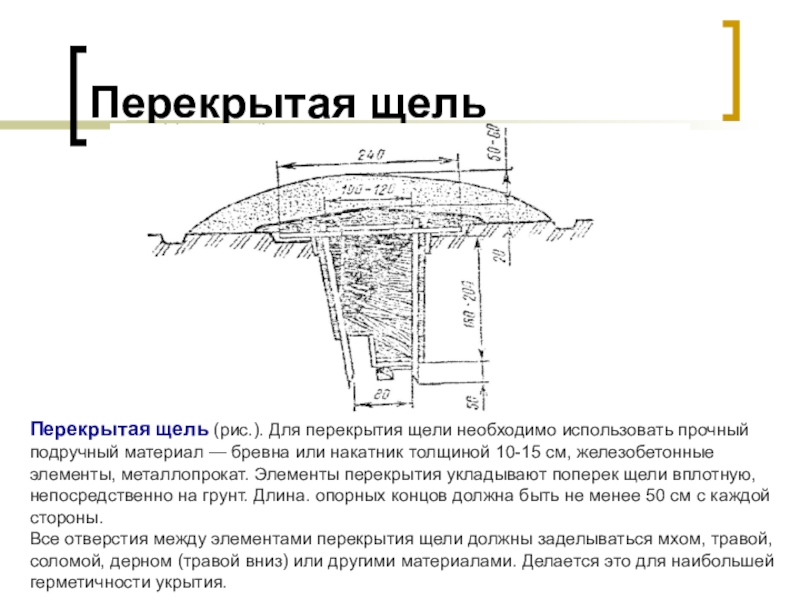

Слайд 12Перекрытая щель
Перекрытая щель (рис.). Для перекрытия щели необходимо использовать прочный подручный
материал — бревна или накатник толщиной 10-15 см, железобетонные элементы, металлопрокат. Элементы перекрытия укладывают поперек щели вплотную, непосредственно на грунт. Длина. опорных концов должна быть не менее 50 см с каждой стороны.
Все отверстия между элементами перекрытия щели должны заделываться мхом, травой, соломой, дерном (травой вниз) или другими материалами. Делается это для наибольшей герметичности укрытия.
Все отверстия между элементами перекрытия щели должны заделываться мхом, травой, соломой, дерном (травой вниз) или другими материалами. Делается это для наибольшей герметичности укрытия.

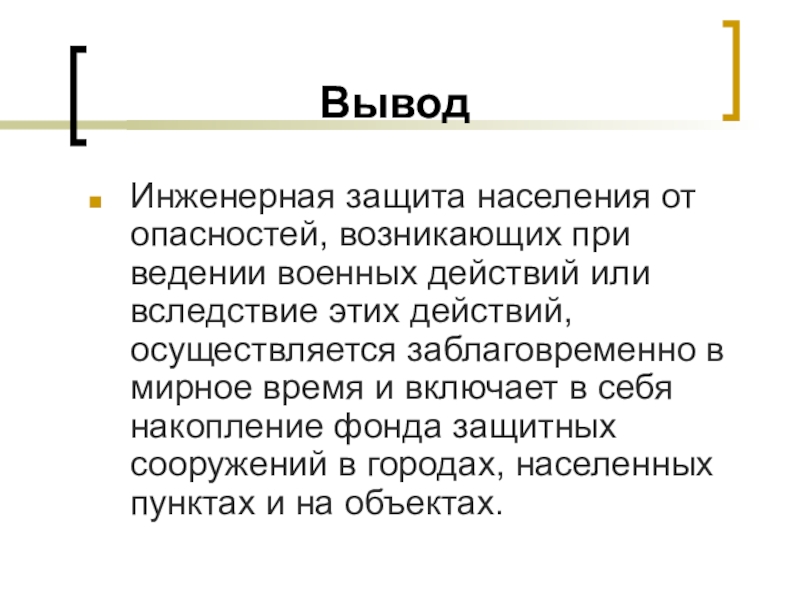

Слайд 13Вывод
Инженерная защита населения от опасностей, возникающих при ведении военных действий или
вследствие этих действий, осуществляется заблаговременно в мирное время и включает в себя накопление фонда защитных сооружений в городах, населенных пунктах и на объектах.

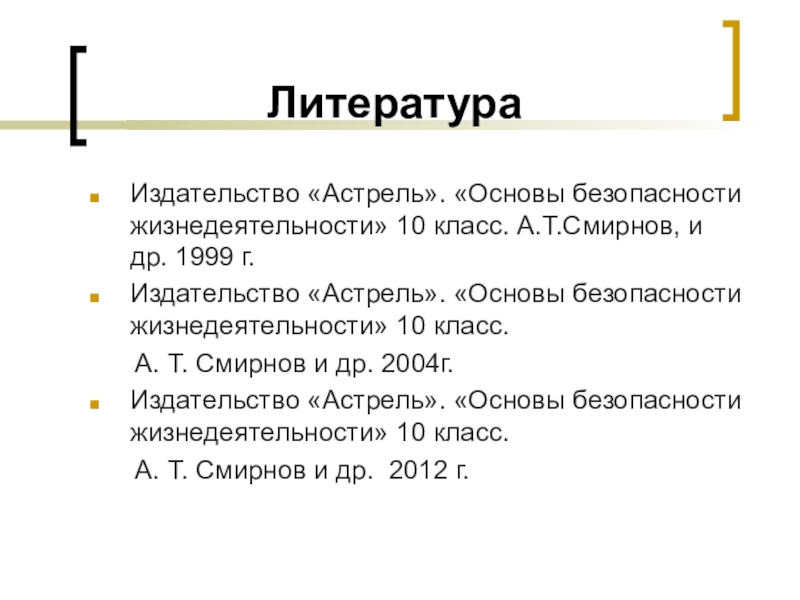

Слайд 14Литература
Издательство «Астрель». «Основы безопасности жизнедеятельности» 10 класс. А.Т.Смирнов, и др. 1999
г.
Издательство «Астрель». «Основы безопасности жизнедеятельности» 10 класс.
А. Т. Смирнов и др. 2004г.
Издательство «Астрель». «Основы безопасности жизнедеятельности» 10 класс.
А. Т. Смирнов и др. 2012 г.
Издательство «Астрель». «Основы безопасности жизнедеятельности» 10 класс.
А. Т. Смирнов и др. 2004г.
Издательство «Астрель». «Основы безопасности жизнедеятельности» 10 класс.
А. Т. Смирнов и др. 2012 г.
