Презентация, доклад на тему Методическая разработка - Основы топорафической подготовки

азимутов на местные предметы.
Порядок движения по азимуту.
Система географических координат на земной поверхности.
Система плоских прямоугольных координат на картах.
Ориентирование карты.
Определение на карте точки своего стояния.
Определение географических координат.
Определение плоских прямоугольных координат.
Определение расстояний по карте циркулем

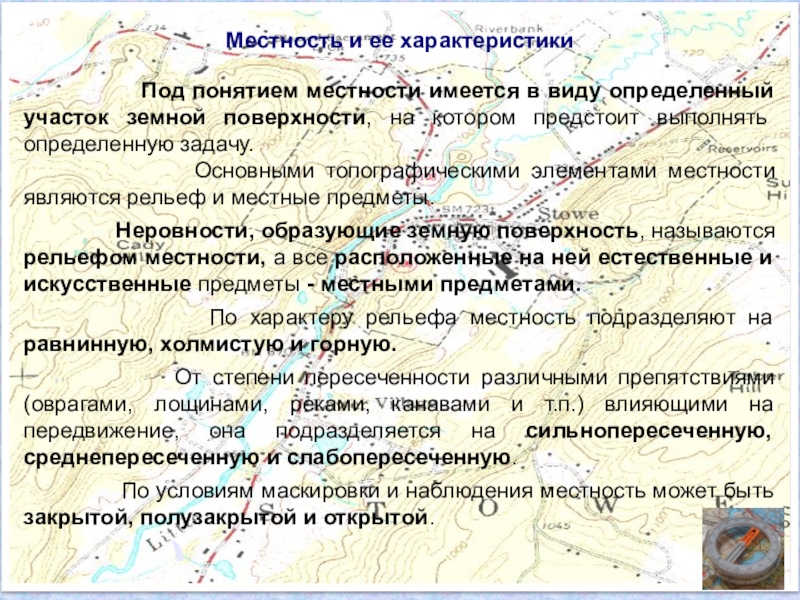

Под понятием местности имеется в виду определенный участок земной поверхности, на котором предстоит выполнять определенную задачу.
Основными топографическими элементами местности являются рельеф и местные предметы.
Неровности, образующие земную поверхность, называются рельефом местности, а все расположенные на ней естественные и искусственные предметы - местными предметами.
По характеру рельефа местность подразделяют на равнинную, холмистую и горную.
От степени пересеченности различными препятствиями (оврагами, лощинами, реками, канавами и т.п.) влияющими на передвижение, она подразделяется на сильнопересеченную, среднепересеченную и слабопересеченную.
По условиям маскировки и наблюдения местность может быть закрытой, полузакрытой и открытой.

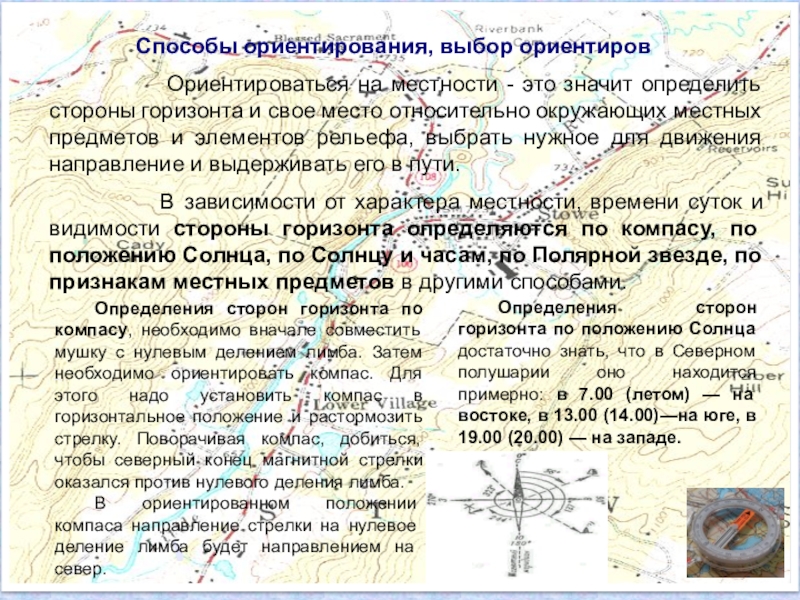

на местности - это значит определить стороны горизонта и свое место относительно окружающих местных предметов и элементов рельефа, выбрать нужное для движения направле­ние и выдерживать его в пути.
В зависимости от характера местности, времени суток и видимости стороны горизонта определяются по компасу, по положению Солнца, по Солнцу и часам, по Полярной звезде, по признакам местных предметов в другими способами.

Определения сторон горизонта по компасу, необходимо вначале совместить мушку с нулевым делением лимба. Затем необходимо ориентировать компас. Для этого надо установить компас в горизонтальное положение и растормозить стрелку. Поворачивая компас, добиться, чтобы северный конец магнитной стрелки оказался против нулевого деления лимба.

Определения сторон горизонта по положению Солнца достаточно знать, что в Северном полушарии оно находится примерно: в 7.00 (летом) — на востоке, в 13.00 (14.00)—на юге, в 19.00 (20.00) — на западе.

В ориентированном положении компаса направление стрелки на нулевое деление лимба будет направлением на север.

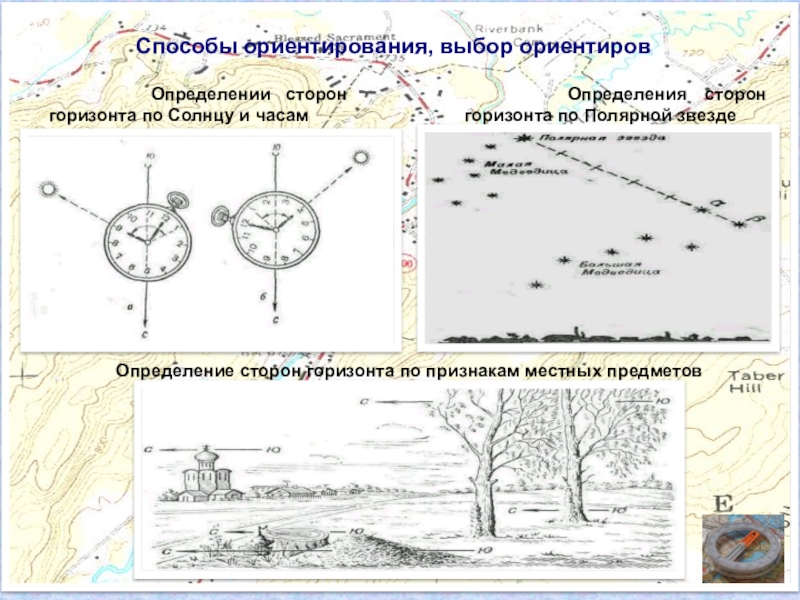

Солнцу и часам

Определения сторон горизонта по Полярной звезде

Определение сторон горизонта по признакам местных предметов

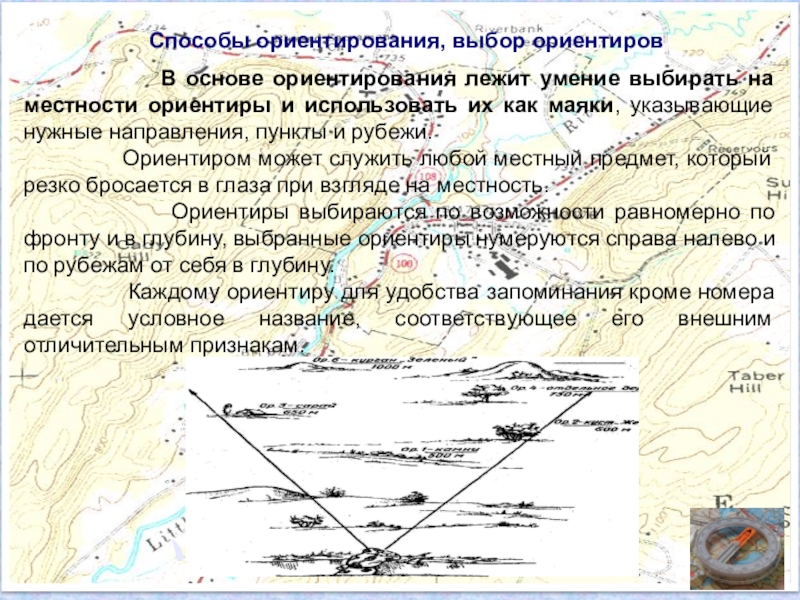

В основе ориентирования лежит умение выбирать на местности ориентиры и использовать их как маяки, указывающие нужные направления, пункты и рубежи.
Ориентиром может служить любой местный предмет, который резко бросается в глаза при взгляде на местность.
Ориентиры выбираются по возможности равномерно по фронту и в глубину, выбранные ориентиры нумеруются справа налево и по рубежам от себя в глубину.
Каждому ориентиру для удобства запоминания кроме номера дается условное название, соответствующее его внешним отличительным признакам.

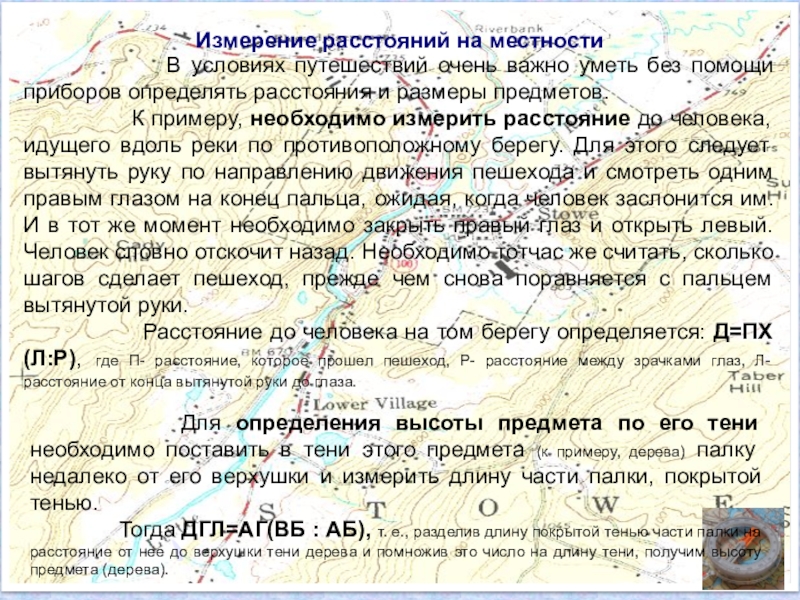

В условиях путешествий очень важно уметь без помощи приборов определять расстояния и размеры предметов.
К примеру, необходимо измерить расстояние до человека, идущего вдоль реки по противоположному берегу. Для этого следует вытянуть руку по направлению движения пешехода и смотреть одним правым глазом на конец пальца, ожидая, когда человек заслонится им. И в тот же момент необходимо закрыть правый глаз и открыть левый. Человек словно отскочит назад. Необходимо тотчас же считать, сколько шагов сделает пешеход, прежде чем снова поравняется с пальцем вытянутой руки.
Расстояние до человека на том берегу определяется: Д=ПХ(Л:Р), где П- расстояние, которое прошел пешеход, Р- расстояние между зрачками глаз, Л- расстояние от конца вытянутой руки до глаза.

Для определения высоты предмета по его тени необходимо поставить в тени этого предмета (к примеру, дерева) палку недалеко от его верхушки и измерить длину части палки, покрытой тенью.
Тогда ДГЛ=АГ(ВБ : АБ), т. е., разделив длину покрытой тенью части палки на расстояние от нее до верхушки тени дерева и помножив это число на длину тени, получим высоту предмета (дерева).

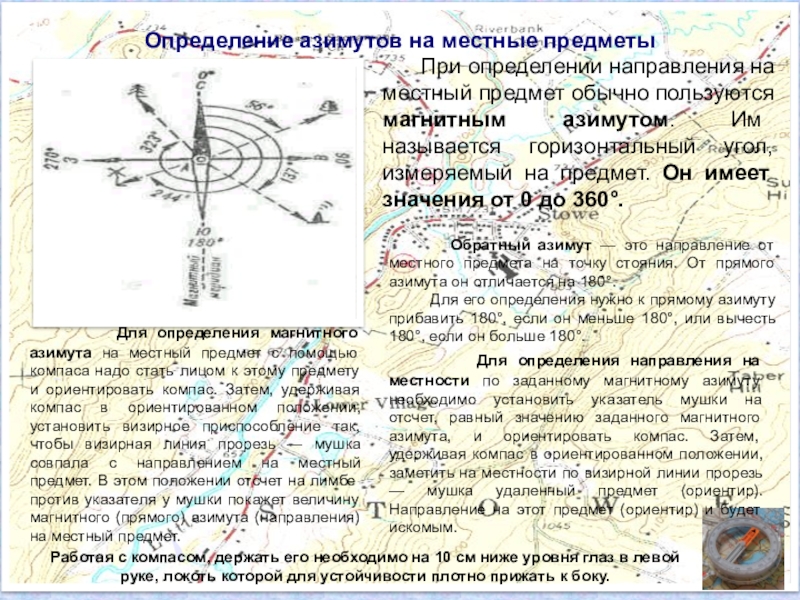

местный предмет обычно пользуются магнитным азимутом. Им называется горизонтальный угол, измеряемый на предмет. Он имеет значения от 0 до 360°.

Для определения магнитного азимута на местный предмет с помощью компаса надо стать лицом к этому предмету и ориентировать компас. Затем, удерживая компас в ориентированном положении, установить визирное приспособление так, чтобы визирная линия прорезь — мушка совпала с направлением на местный предмет. В этом положении отсчет на лимбе против указателя у мушки покажет величину магнитного (прямого) азимута (направления) на местный предмет.

Обратный азимут — это направление от местного предмета на точку стояния. От прямого азимута он отличается на 180°.
Для его определения нужно к прямому азимуту прибавить 180°, если он меньше 180°, или вычесть 180°, если он больше 180°.

Для определения направления на местности по заданному магнитному азимуту необходимо установить указатель мушки на отсчет, равный значению заданного магнитного азимута, и ориентировать ком­пас. Затем, удерживая компас в ориентированном положении, заметить на местности по визирной линии прорезь — мушка удаленный предмет (ориентир). Направление на этот предмет (ориентир) и будет искомым.

Работая с компасом, держать его необходимо на 10 см ниже уровня глаз в левой руке, локоть которой для устойчивости плотно прижать к боку.

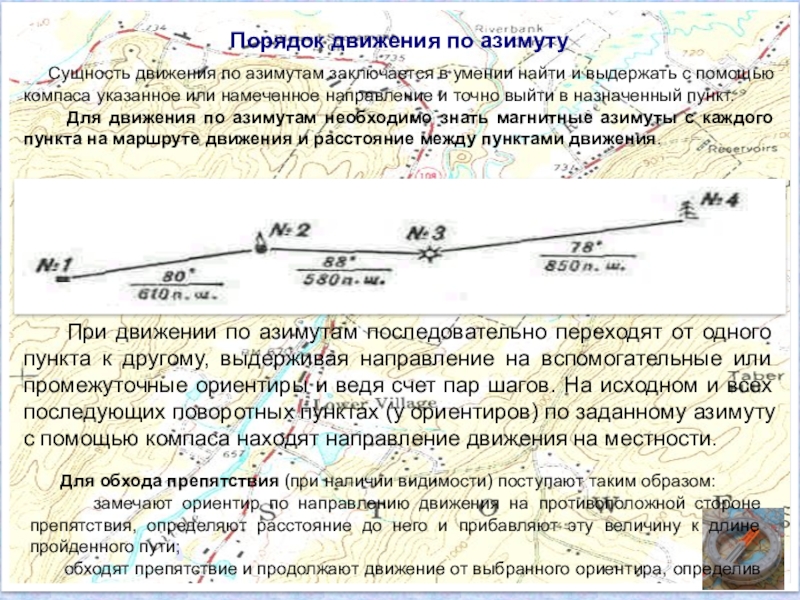

в умении найти и выдержать с помощью компаса указанное или намеченное направление и точно выйти в назначенный пункт.
Для движения по азимутам необходимо знать магнитные азимуты с каждого пункта на маршруте движения и расстояние между пунктами движения.

При движении по азимутам последовательно переходят от одного пункта к другому, выдерживая направление на вспомогательные или промежуточные ориентиры и ведя счет пар шагов. На исходном и всех последующих поворотных пунктах (у ориентиров) по заданному азимуту с помощью компаса находят направление движения на местности.

Для обхода препятствия (при наличии видимости) поступают таким образом:
замечают ориентир по направлению движения на противоположной стороне препятствия, определяют расстояние до него и прибавляют эту величину к длине пройденного пути;
обходят препятствие и продолжают движение от выбранного ориентира, определив

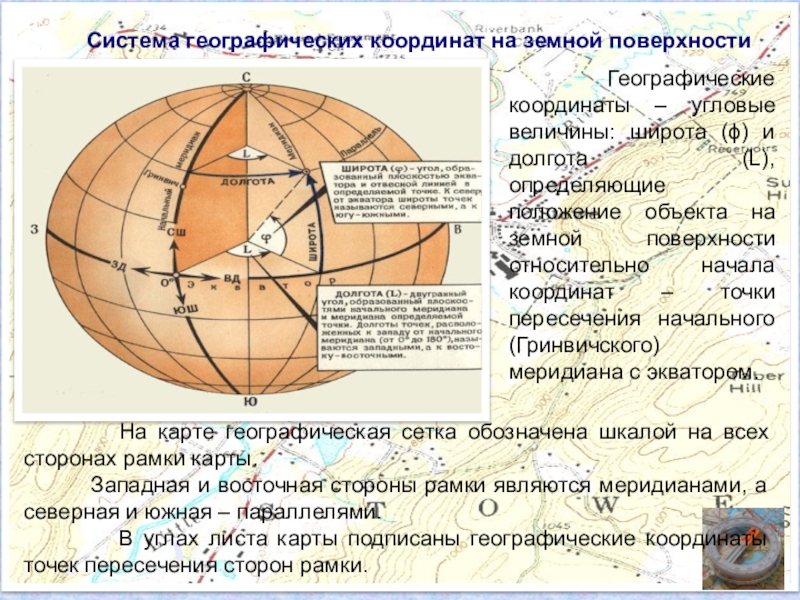

координаты – угловые величины: широта () и долгота (L), определяющие положение объекта на земной поверхности относительно начала координат – точки пересечения начального (Гринвичского) меридиана с экватором.

На карте географическая сетка обозначена шкалой на всех сторонах рамки карты.
Западная и восточная стороны рамки являются меридианами, а северная и южная – параллелями.
В углах листа карты подписаны географические координаты точек пересечения сторон рамки.

координаты – линейные величины, определяющие положение объекта на плоскости относительно принятого начала координат - пересечение двух взаимно перпендикулярных прямых (координатных осей Х и Y).
В топографии каждая 6-градусная зона имеет свою систему прямоугольных координат.
Ось Х - осевой меридиан зоны, ось Y – экватор, а точка пересечения осевого меридиана с экватором – начало координат.

плоскости так, чтобы северная (верхняя) сторона рамки карты была обращена на север.
При таком положении карты расположение местных предметов и форм рельефа на местности будет соответствовать расположению условных знаков на карте.
Ориентирование карты может быть выполнено по линейному ориентиру или направлению на ориентир, когда на карте заранее известно свое местоположение (точка стояния). Если точка стояния неизвестна, карту ориентируют по сторонам горизонта.

По направлению на ориентир вместо линейного ориентира используют направление от точки стояния на какой-либо удаленный местный предмет приближенно или точно.

По линейному ориентиру карта может быть ориентирована приближенно или точно.

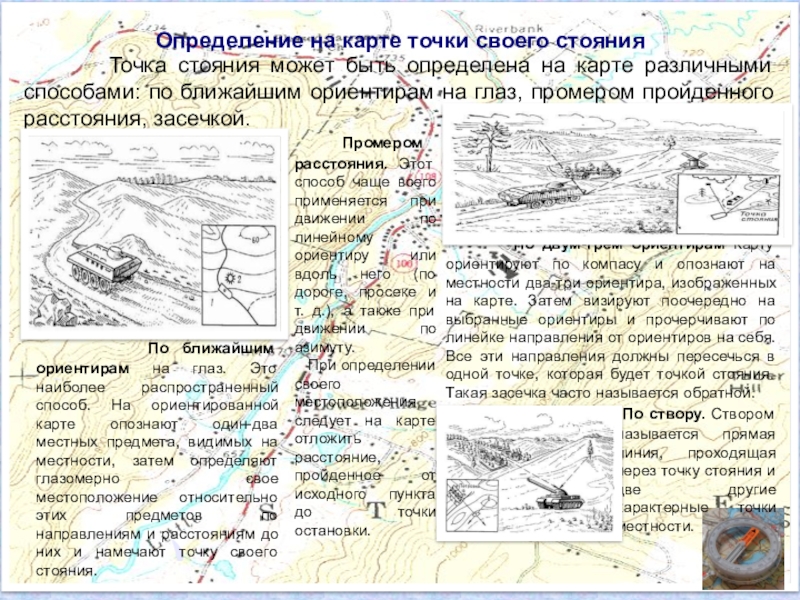

может быть определена на карте различными способами: по ближайшим ориентирам на глаз, промером пройденного расстояния, засечкой.

По ближайшим ориентирам на глаз. Это наиболее распространенный способ. На ориентированной карте опознают один-два местных предмета, видимых на местности, затем определяют глазомерно свое местоположение относительно этих предметов по направлениям и расстояниям до них и намечают точку своего стояния.

Промером расстояния. Этот способ чаще всего применяется при движении по линейному ориентиру или вдоль него (по дороге, просеке и т. д.), а также при движении по азимуту.
При определении своего местоположения следует на карте отложить расстояние, пройденное от исходного пункта до точки остановки.

По створу. Створом называется прямая линия, проходящая через точку стояния и две другие характерные точки местности.

По двум-трем ориентирам Карту ориентируют по компасу и опознают на местности два-три ориентира, изображенных на карте. Затем визируют поочередно на выбранные ориентиры и прочерчивают по линейке направления от ориентиров на себя. Все эти направления должны пересечься в одной точке, которая будет точкой стояния. Такая засечка часто называется обратной.

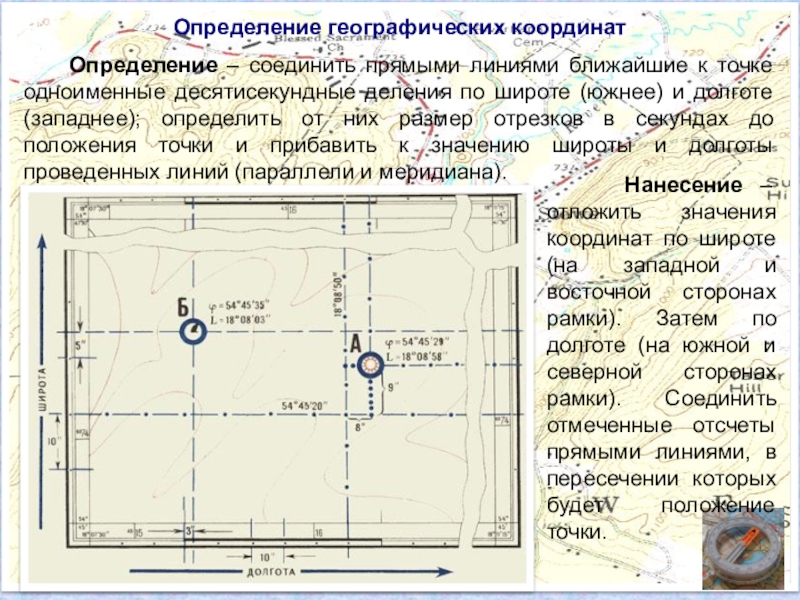

ближайшие к точке одноименные десятисекундные деления по широте (южнее) и долготе (западнее); определить от них размер отрезков в секундах до положения точки и прибавить к значению широты и долготы проведенных линий (параллели и меридиана).

Нанесение – отложить значения координат по широте (на западной и восточной сторонах рамки). Затем по долготе (на южной и северной сторонах рамки). Соединить отмеченные отсчеты прямыми линиями, в пересечении которых будет положение точки.

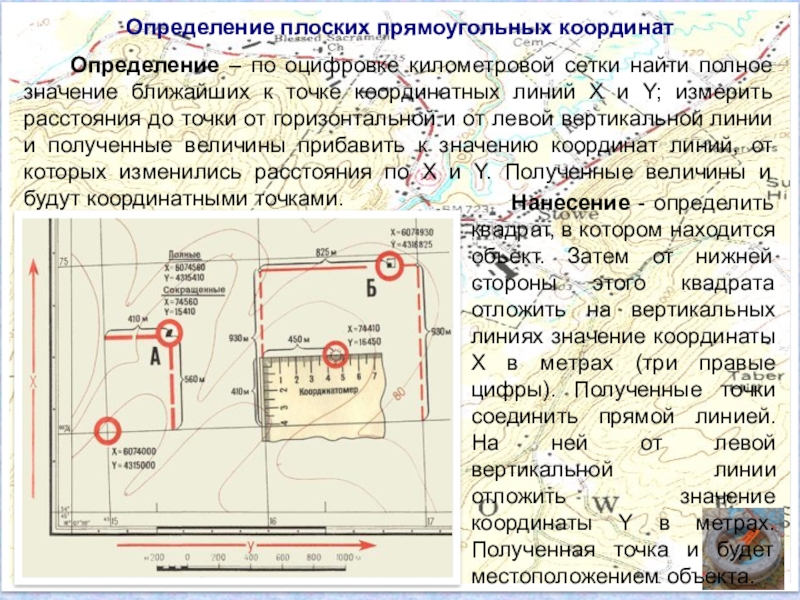

километровой сетки найти полное значение ближайших к точке координатных линий Х и Y; измерить расстояния до точки от горизонтальной и от левой вертикальной линии и полученные величины прибавить к значению координат линий, от которых изменились расстояния по Х и Y. Полученные величины и будут координатными точками.

Нанесение - определить квадрат, в котором находится объект. Затем от нижней стороны этого квадрата отложить на вертикальных линиях значение координаты Х в метрах (три правые цифры). Полученные точки соединить прямой линией. На ней от левой вертикальной линии отложить значение координаты Y в метрах. Полученная точка и будет местоположением объекта.

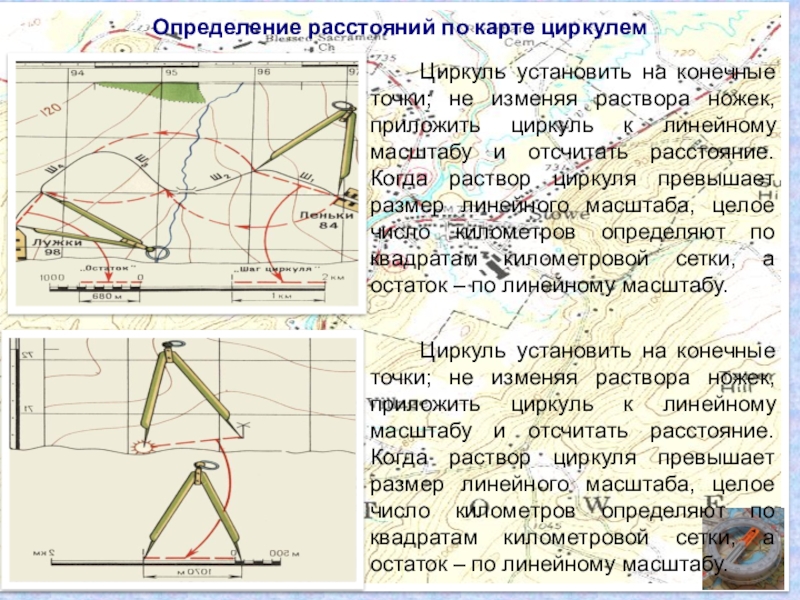

точки; не изменяя раствора ножек, приложить циркуль к линейному масштабу и отсчитать расстояние. Когда раствор циркуля превышает размер линейного масштаба, целое число километров определяют по квадратам километровой сетки, а остаток – по линейному масштабу.

Циркуль установить на конечные точки; не изменяя раствора ножек, приложить циркуль к линейному масштабу и отсчитать расстояние. Когда раствор циркуля превышает размер линейного масштаба, целое число километров определяют по квадратам километровой сетки, а остаток – по линейному масштабу.
