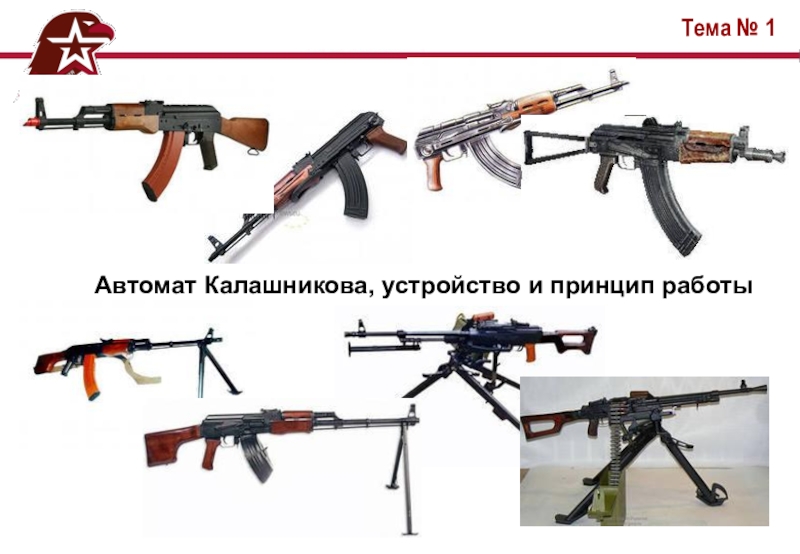

Презентация, доклад на тему Автомат Калашникова, устройство и принцип работы

МОЛОДЕЖИ»

Материал, подготовлен педагогом дополнительного образования
А. Рубан

«Основы юнармейской службы»

Академия Юнармии

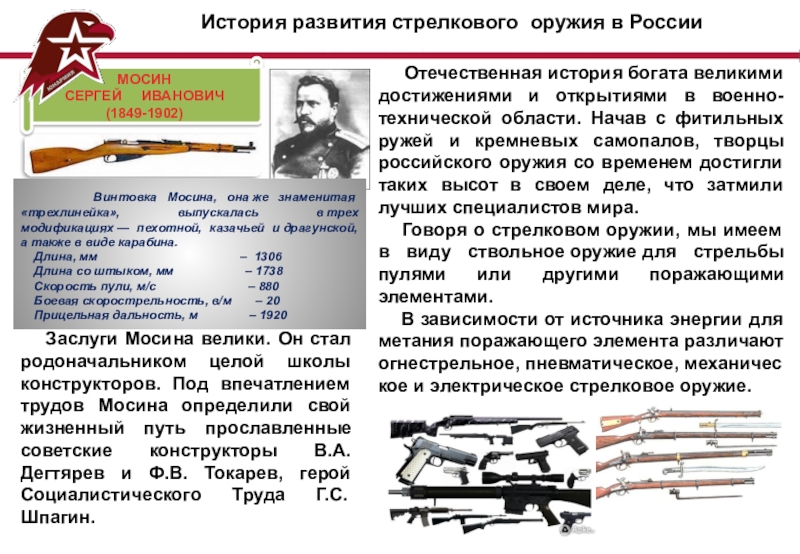

Винтовка Мосина, она же знаменитая «трехлинейка», выпускалась в трех модификациях — пехотной, казачьей и драгунской, а также в виде карабина.
Длина, мм – 1306
Длина со штыком, мм – 1738
Скорость пули, м/с – 880
Боевая скорострельность, в/м – 20
Прицельная дальность, м – 1920

Заслуги Мосина велики. Он стал родоначальником целой школы конструкторов. Под впечатлением трудов Мосина определили свой жизненный путь прославленные советские конструкторы В.А. Дегтярев и Ф.В. Токарев, герой Социалистического Труда Г.С. Шпагин.

Отечественная история богата великими достижениями и открытиями в военно-технической области. Начав с фитильных ружей и кремневых самопалов, творцы российского оружия со временем достигли таких высот в своем деле, что затмили лучших специалистов мира.
Говоря о стрелковом оружии, мы имеем в виду ствольное оружие для стрельбы пулями или другими поражающими элементами.
В зависимости от источника энергии для метания поражающего элемента различают огнестрельное, пневматическое, механическое и электрическое стрелковое оружие.

– 7,62
Длина, мм – 788
Длина ствола, мм – 267
Масса без магазина, г – 3630
Темп стрельбы, в/м – 800
Прицельная дальность стрельбы, м – 500
Ёмкость магазина, п. – 25

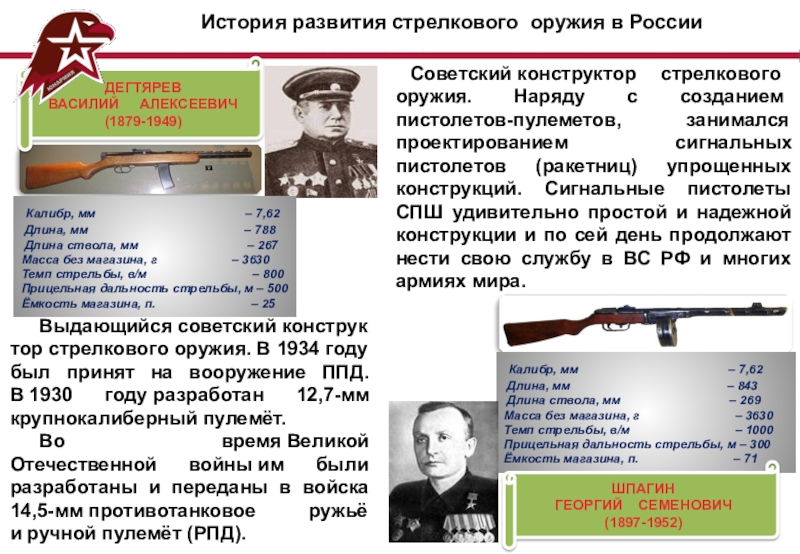

Выдающийся советский конструктор стрелкового оружия. В 1934 году был принят на вооружение ППД. В 1930 году разработан 12,7-мм крупнокалиберный пулемёт.
Во время Великой Отечественной войны им были разработаны и переданы в войска 14,5-мм противотанковое ружьё и ручной пулемёт (РПД).

Советский конструктор стрелкового оружия. Наряду с созданием пистолетов-пулеметов, занимался проектированием сигнальных пистолетов (ракетниц) упрощенных конструкций. Сигнальные пистолеты СПШ удивительно простой и надежной конструкции и по сей день продолжают нести свою службу в ВС РФ и многих армиях мира.

Калибр, мм – 7,62
Длина, мм – 843
Длина ствола, мм – 269
Масса без магазина, г – 3630
Темп стрельбы, в/м – 1000
Прицельная дальность стрельбы, м – 300
Ёмкость магазина, п. – 71

ШПАГИН
ГЕОРГИЙ СЕМЕНОВИЧ
(1897-1952)

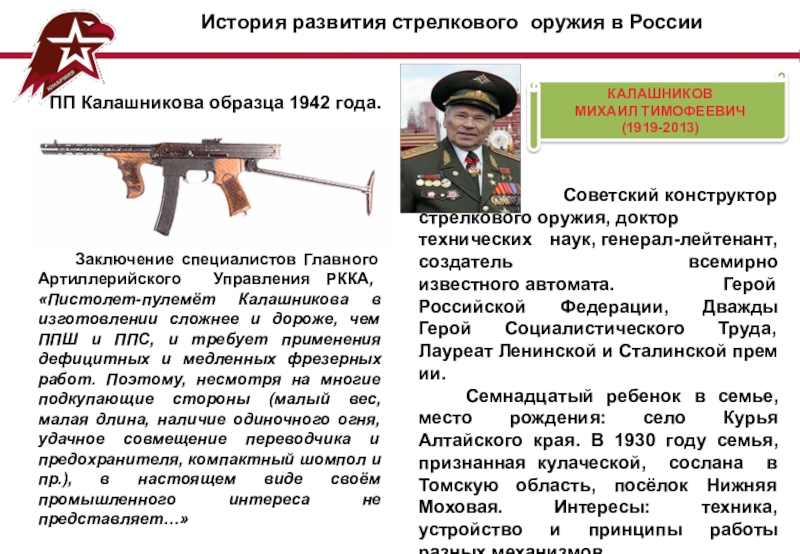

Советский конструктор стрелкового оружия, доктор технических наук, генерал-лейтенант, создатель всемирно известного автомата. Герой Российской Федерации, Дважды Герой Социалистического Труда, Лауреат Ленинской и Сталинской премии.
Семнадцатый ребенок в семье, место рождения: село Курья Алтайского края. В 1930 году семья, признанная кулаческой, сослана в Томскую область, посёлок Нижняя Моховая. Интересы: техника, устройство и принципы работы разных механизмов.

Заключение специалистов Главного Артиллерийского Управления РККА, «Пистолет-пулемёт Калашникова в изготовлении сложнее и дороже, чем ППШ и ППС, и требует применения дефицитных и медленных фрезерных работ. Поэтому, несмотря на многие подкупающие стороны (малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол и пр.), в настоящем виде своём промышленного интереса не представляет…»

ПП Калашникова образца 1942 года.

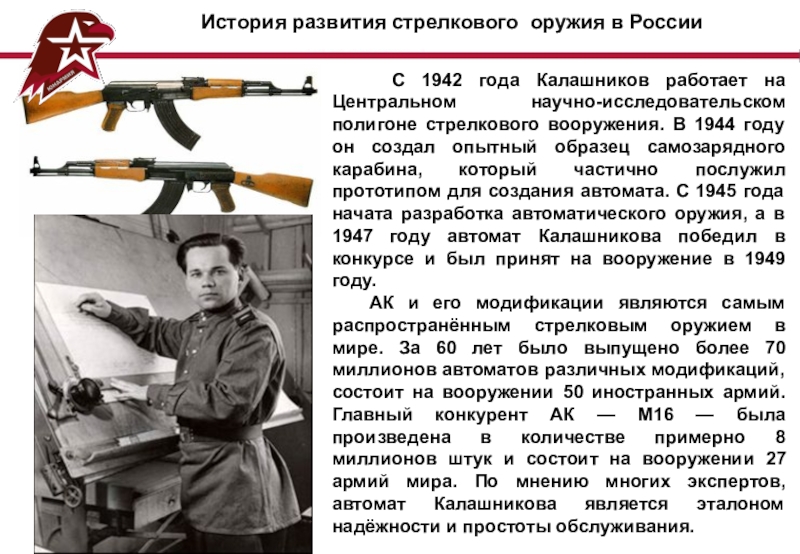

работает на Центральном научно-исследовательском полигоне стрелкового вооружения. В 1944 году он создал опытный образец самозарядного карабина, который частично послужил прототипом для создания автомата. С 1945 года начата разработка автоматического оружия, а в 1947 году автомат Калашникова победил в конкурсе и был принят на вооружение в 1949 году.
АК и его модификации являются самым распространённым стрелковым оружием в мире. За 60 лет было выпущено более 70 миллионов автоматов различных модификаций, состоит на вооружении 50 иностранных армий. Главный конкурент АК — М16 — была произведена в количестве примерно 8 миллионов штук и состоит на вооружении 27 армий мира. По мнению многих экспертов, автомат Калашникова является эталоном надёжности и простоты обслуживания.

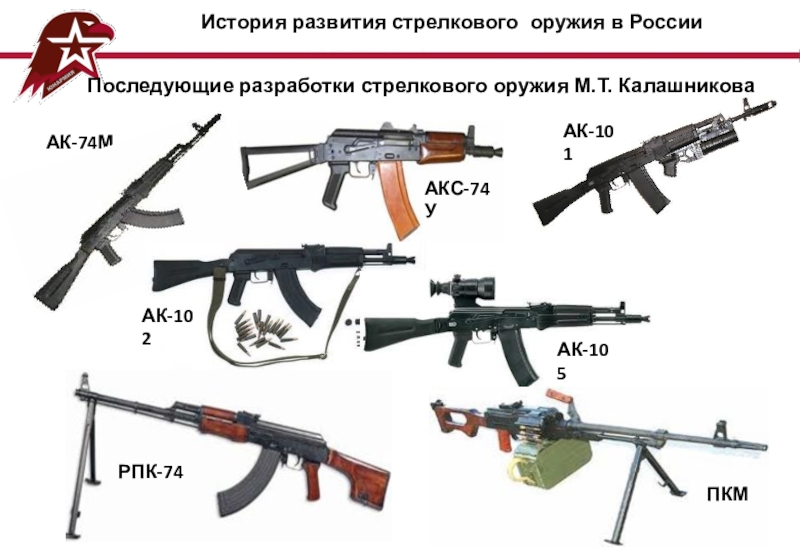

АК-74М

АКС-74У

АК-101

АК-102

АК-105

РПК-74

ПКМ

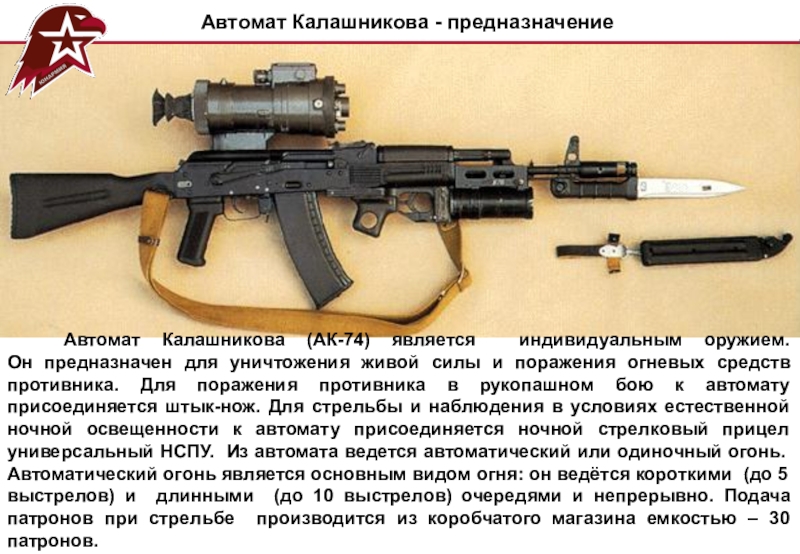

Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автомату присоединяется ночной стрелковый прицел универсальный НСПУ. Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведётся короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью – 30 патронов.

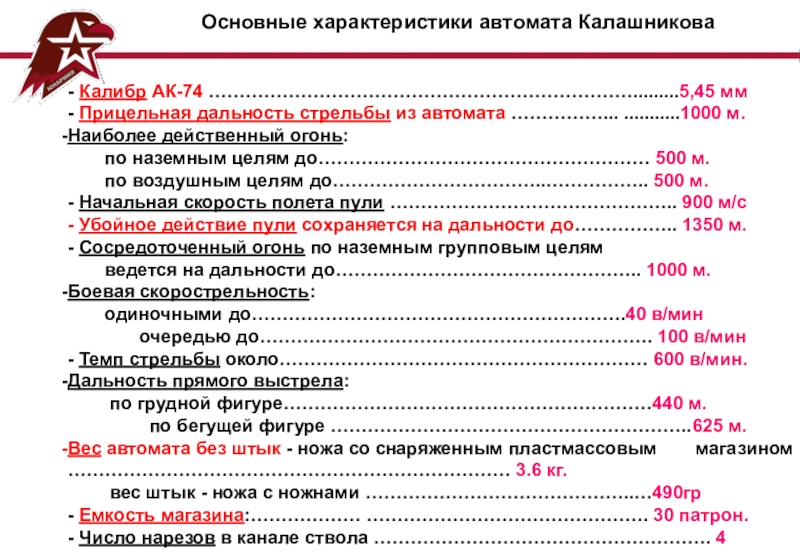

из автомата ……………... ...........1000 м.
Наиболее действенный огонь:
по наземным целям до……………………………………………… 500 м.
по воздушным целям до……………………………..…………….. 500 м.
- Начальная скорость полета пули ……………………………………….. 900 м/с
- Убойное действие пули сохраняется на дальности до…………….. 1350 м.
- Сосредоточенный огонь по наземным групповым целям
ведется на дальности до………………………………………….. 1000 м.
Боевая скорострельность:
одиночными до…………………………………………………….40 в/мин
очередью до………………………………………………………. 100 в/мин
- Темп стрельбы около…………………………………………………… 600 в/мин.
Дальность прямого выстрела:
по грудной фигуре……………………………………………………440 м.
по бегущей фигуре …………………………………………………..625 м.
Вес автомата без штык - ножа со снаряженным пластмассовым магазином ……………………………………………………………… 3.6 кг.
вес штык - ножа с ножнами ……………………………………..…490гр
- Емкость магазина:……………… ………………………………………. 30 патрон.
- Число нарезов в канале ствола ………………………………………………. 4

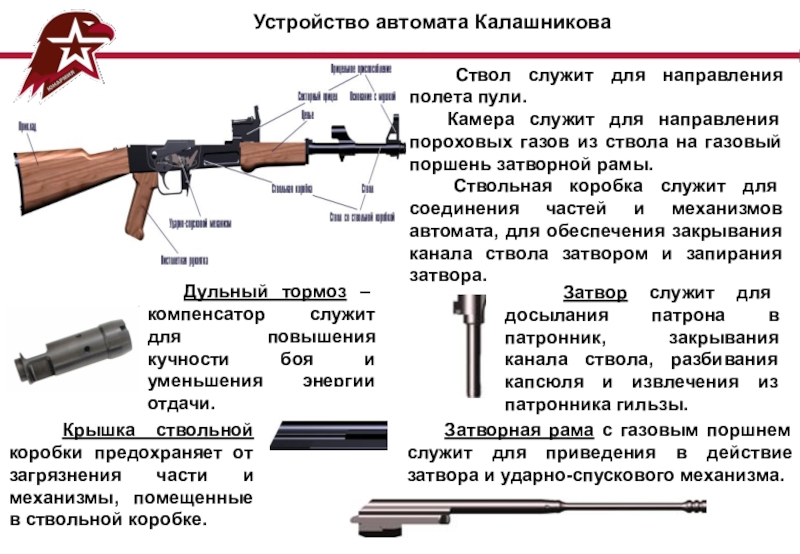

Камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.
Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

Дульный тормоз – компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

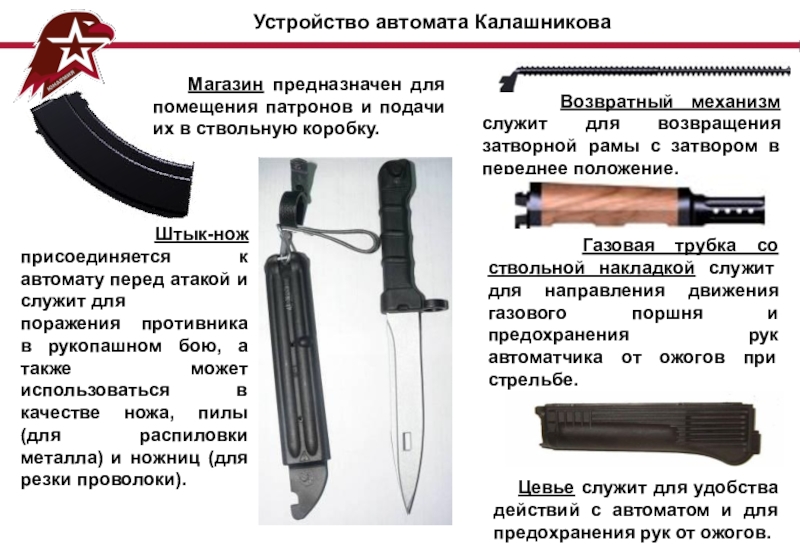

рамы с затвором в переднее положение.

Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.

Магазин предназначен для помещения патронов и подачи их в ствольную коробку.

Штык-нож присоединяется к автомату перед атакой и служит для
поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

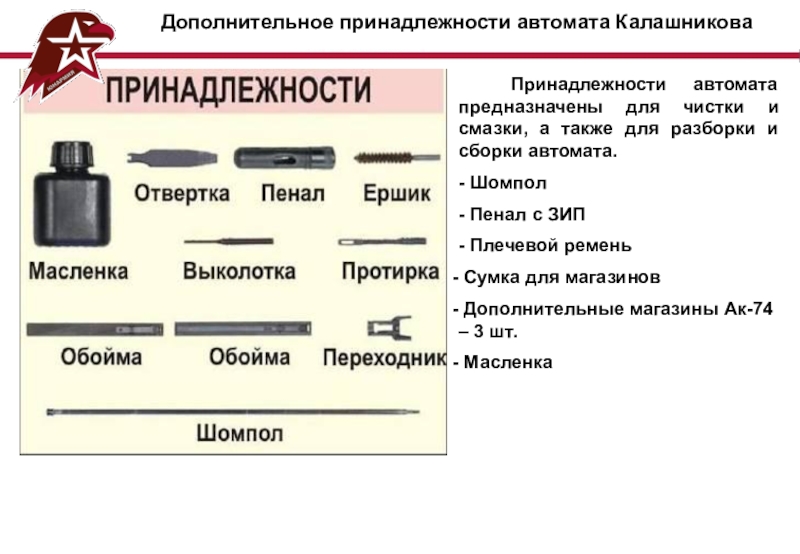

а также для разборки и сборки автомата.
- Шомпол
- Пенал с ЗИП
- Плечевой ремень
Сумка для магазинов
Дополнительные магазины Ак-74 – 3 шт.
Масленка

Принцип работы АК основан на отводе части пороховых газов через специальное отверстие в стенки ствола и специальное действие их на поршень.

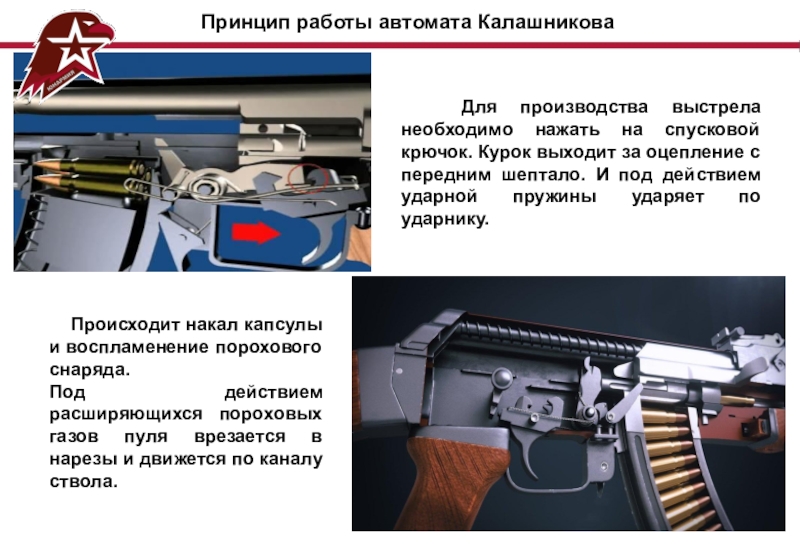

спусковой крючок. Курок выходит за оцепление с передним шептало. И под действием ударной пружины ударяет по ударнику.

Происходит накал капсулы и воспламенение порохового снаряда.
Под действием расширяющихся пороховых газов пуля врезается в нарезы и движется по каналу ствола.

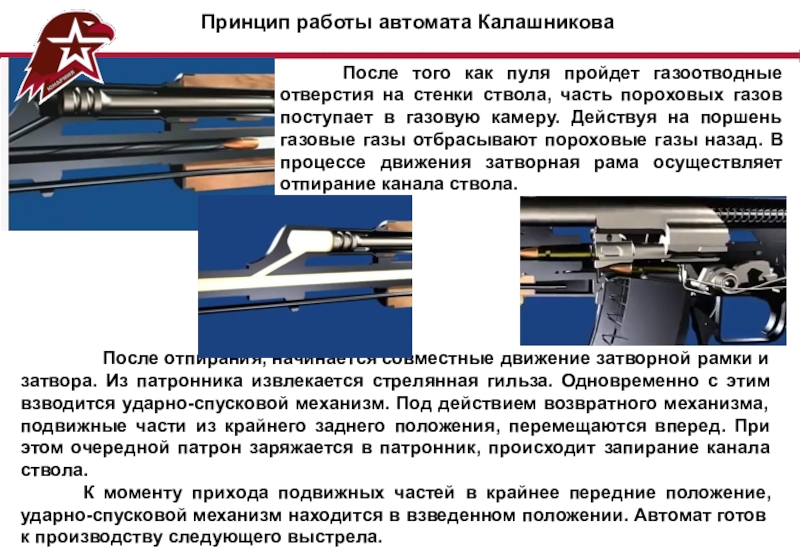

совместные движение затворной рамки и затвора. Из патронника извлекается стрелянная гильза. Одновременно с этим взводится ударно-спусковой механизм. Под действием возвратного механизма, подвижные части из крайнего заднего положения, перемещаются вперед. При этом очередной патрон заряжается в патронник, происходит запирание канала ствола.
К моменту прихода подвижных частей в крайнее передние положение, ударно-спусковой механизм находится в взведенном положении. Автомат готов к производству следующего выстрела.

После того как пуля пройдет газоотводные отверстия на стенки ствола, часть пороховых газов поступает в газовую камеру. Действуя на поршень газовые газы отбрасывают пороховые газы назад. В процессе движения затворная рама осуществляет отпирание канала ствола.

Принцип работы автомата Калашникова
