Презентация, доклад на тему 10-11 класс Приборы Радиационной разведки и дозиметрического кантроля

носимые

войсковые

объектовые

нештатных
АСФ

штатных
АСФ

диапазон измерения

снятие
показаний

необходимость
перезарядки

Проблемы:
- ист. питания;
- градуировка.

измерители
мощности дозы р/излучения

измерители погл. дозы облучения

измерители степени зараженности различных предметов

комбинированные
приборы

По принципу регистрации ИИ:

По размещению (нахождению):

2

3

По месту оснащения (табелизации):

4

По назначению:

1

Отличительные особенности:

(рентгенметры)

(радиометры)

(дозиметры)

(многофункц-ные)

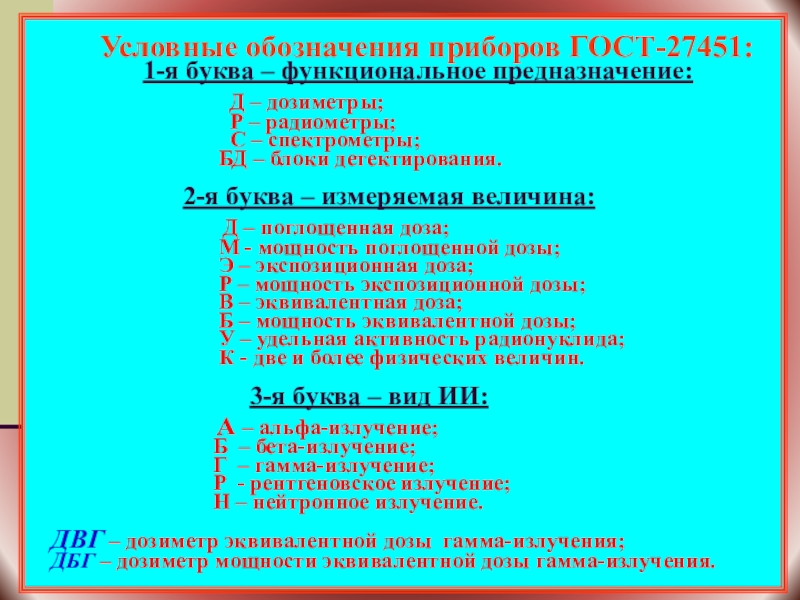

1-я буква – функциональное предназначение:

Д – дозиметры;
Р – радиометры;
С – спектрометры;
БД – блоки детектирования.

2-я буква – измеряемая величина:

Д – поглощенная доза;
М - мощность поглощенной дозы;
Э – экспозиционная доза;
Р – мощность экспозиционной дозы;
В – эквивалентная доза;
Б – мощность эквивалентной дозы;
У – удельная активность радионуклида;
К - две и более физических величин.

3-я буква – вид ИИ:

А – альфа-излучение;
Б – бета-излучение;
Г – гамма-излучение;
Р - рентгеновское излучение;
Н – нейтронное излучение.

ДВГ – дозиметр эквивалентной дозы гамма-излучения;
ДБГ – дозиметр мощности эквивалентной дозы гамма-излучения.

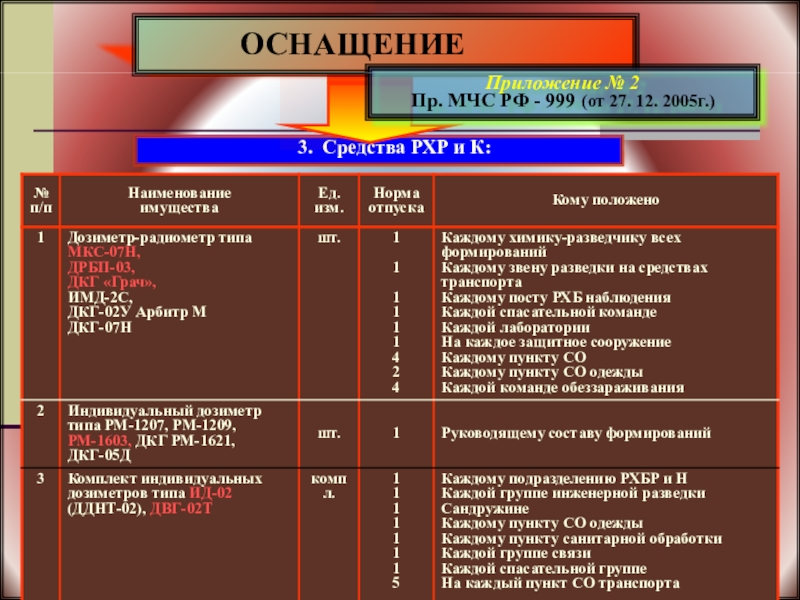

ОСНАЩЕНИЕ

Приложение № 2
Пр. МЧС РФ - 999 (от 27. 12. 2005г.)

запасе и резерве.

2. При отсутствии в организациях типов (марок) МТС,
указанных в нормах оснащения, разрешается применение
иных средств с близкими по значению характеристиками
(отечественного производства).

3. Наименование и марки приборов РХР и К в нормах
оснащения могут меняться в связи с выпуском
универсальных и более современных приборов
(отечественного производства).

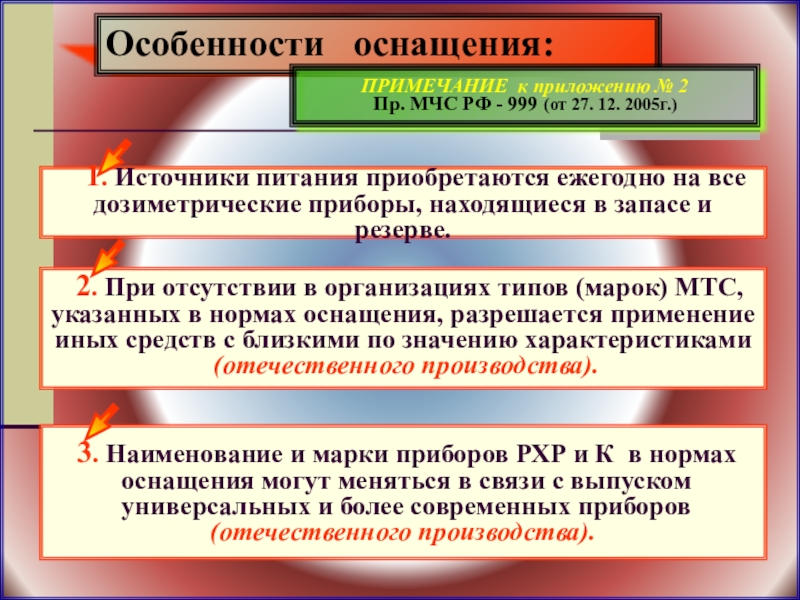

Особенности оснащения:

ПРИМЕЧАНИЕ к приложению № 2
Пр. МЧС РФ - 999 (от 27. 12. 2005г.)

№ 2
Пр. МЧС РФ - 999 (от 27. 12. 2005г.)

поверхностей

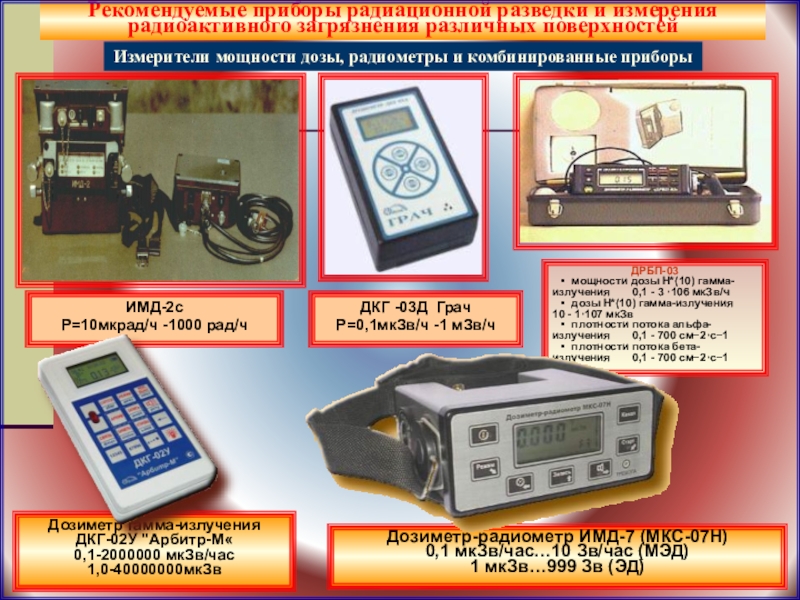

Измерители мощности дозы, радиометры и комбинированные приборы

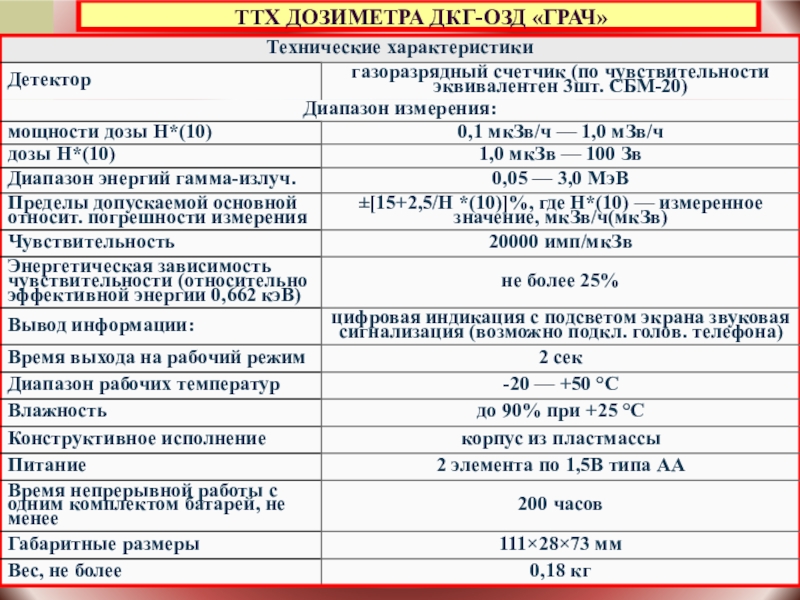

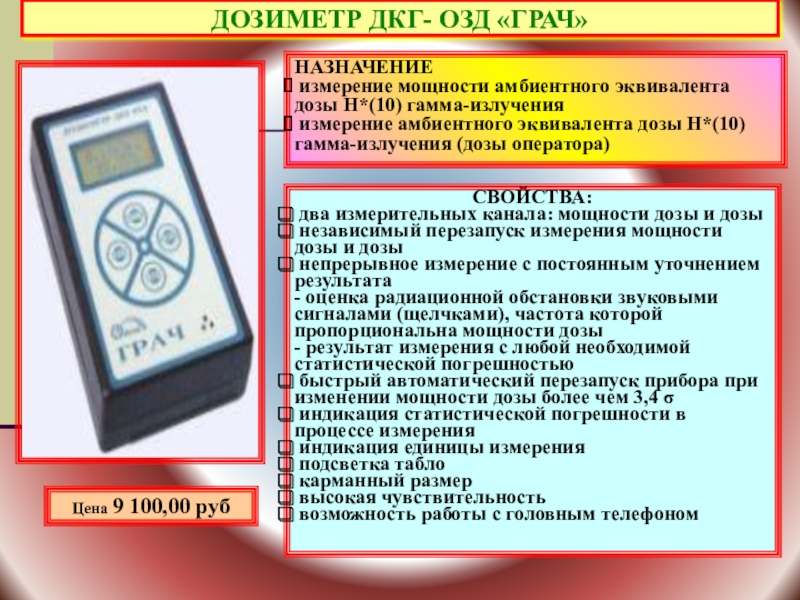

ДКГ -03Д Грач
Р=0,1мкЗв/ч -1 мЗв/ч

Дозиметр гамма-излучения
ДКГ-02У "Арбитр-М«
0,1-2000000 мкЗв/час
1,0-40000000мкЗв

ДРБП-03
   •  мощности дозы Н*(10) гамма-излучения 0,1 - 3 ·106 мкЗв/ч
   •  дозы Н*(10) гамма-излучения 10 - 1·107 мкЗв
   •  плотности потока альфа-излучения 0,1 - 700 см−2·с−1
   •  плотности потока бета-излучения 0,1 - 700 см−2·с−1

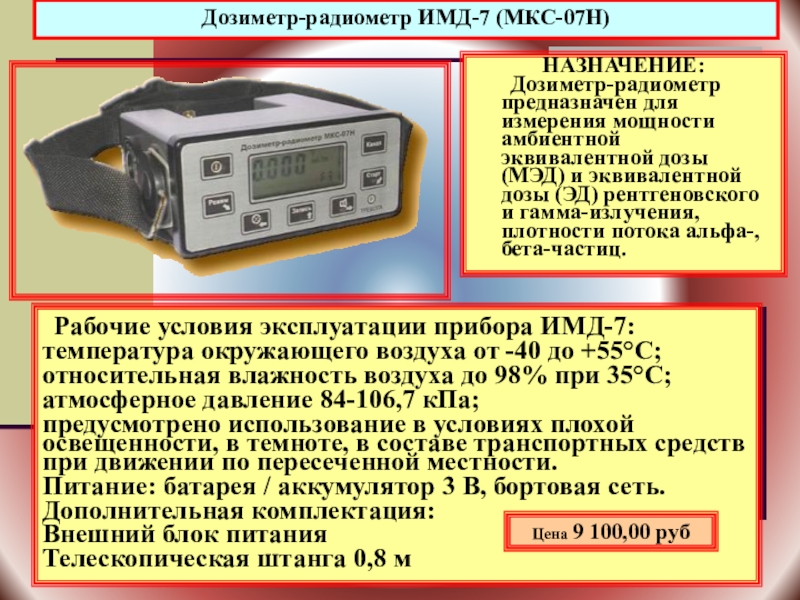

Дозиметр-радиометр ИМД-7 (МКС-07Н)
0,1 мкЗв/час…10 Зв/час (МЭД) 1 мкЗв…999 Зв (ЭД)

измерение амбиентного эквивалента дозы Н*(10) гамма-излучения (дозы оператора)

СВОЙСТВА:
два измерительных канала: мощности дозы и дозы
независимый перезапуск измерения мощности дозы и дозы
непрерывное измерение с постоянным уточнением результата
- оценка радиационной обстановки звуковыми сигналами (щелчками), частота которой пропорциональна мощности дозы
- результат измерения с любой необходимой статистической погрешностью
быстрый автоматический перезапуск прибора при изменении мощности дозы более чем 3,4 σ
индикация статистической погрешности в процессе измерения
индикация единицы измерения
подсветка табло
карманный размер
высокая чувствительность
возможность работы с головным телефоном

Цена 9 100,00 руб

узлы питания, ремень, кабели.

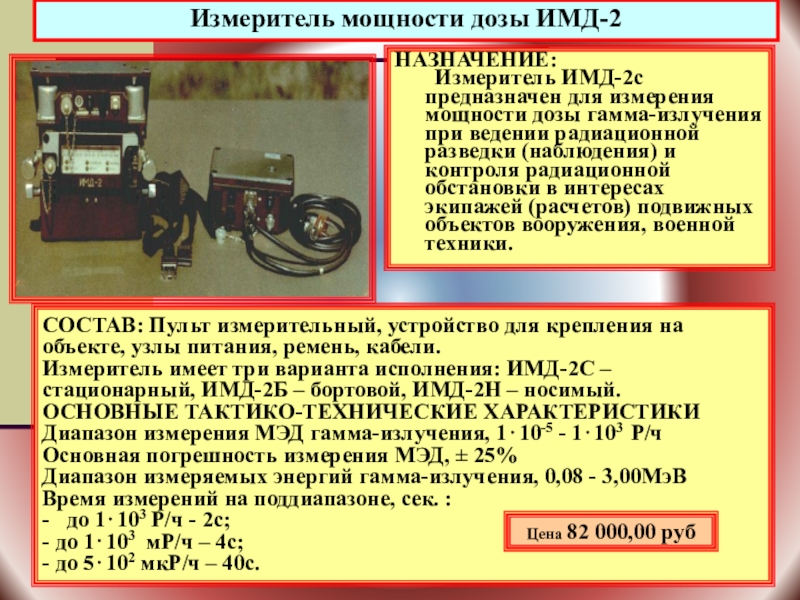

Измеритель имеет три варианта исполнения: ИМД-2С – стационарный, ИМД-2Б – бортовой, ИМД-2Н – носимый.

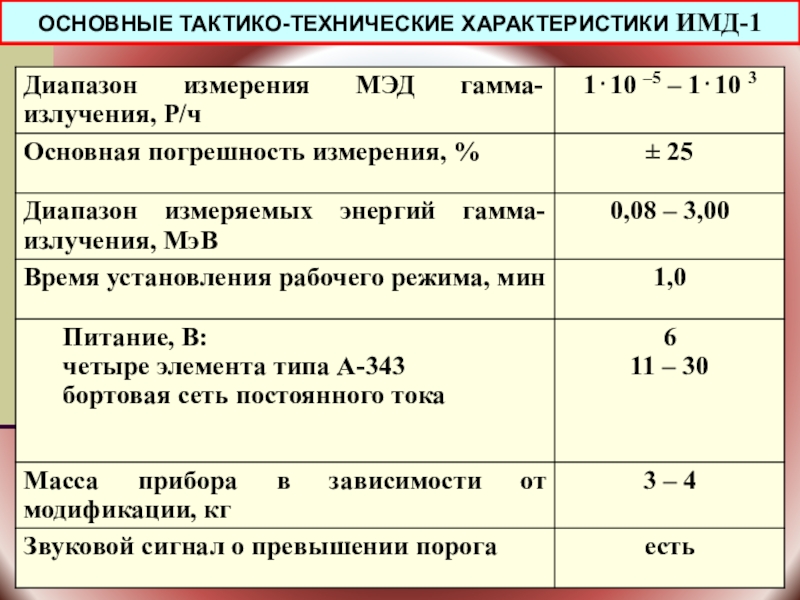

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения МЭД гамма-излучения, 1⋅10-5 - 1⋅103 Р/ч
Основная погрешность измерения МЭД, ± 25%
Диапазон измеряемых энергий гамма-излучения, 0,08 - 3,00МэВ
Время измерений на поддиапазоне, сек. :
- до 1⋅103 Р/ч - 2с;
- до 1⋅103 мР/ч – 4с;
- до 5⋅102 мкР/ч – 40с.

НАЗНАЧЕНИЕ:
Измеритель ИМД-2с предназначен для измерения мощности дозы гамма-излучения при ведении радиационной разведки (наблюдения) и контроля радиационной обстановки в интересах экипажей (расчетов) подвижных объектов вооружения, военной техники.

Цена 82 000,00 руб

-40 до +55°С;
относительная влажность воздуха до 98% при 35°С;
атмосферное давление 84-106,7 кПа;
предусмотрено использование в условиях плохой освещенности, в темноте, в составе транспортных средств при движении по пересеченной местности.
Питание: батарея / аккумулятор 3 В, бортовая сеть.
Дополнительная комплектация:
Внешний блок питания
Телескопическая штанга 0,8 м

НАЗНАЧЕНИЕ:
Дозиметр-радиометр предназначен для измерения мощности амбиентной эквивалентной дозы (МЭД) и эквивалентной дозы (ЭД) рентгеновского и гамма-излучения, плотности потока альфа-, бета-частиц.

Цена 9 100,00 руб

производить на высоте 70-100 см от поверхности земли.

2. Измерительный блок приборов, используемых для измерения уровня радиации, расположить на высоте 70-100см от поверхности земли и начинать измерение с максимального значения диапазона прибора. Если измерение уровней радиации проводятся с закрытых объектов, то показания прибора надо умножить на коэффициент ослабления излучения этим объектом.

3. Величина нормального естественного радиационного фона для территории Москвы и Московской области не должна превышать 0,2 мкЗв/ч (20 мкР/ч).

4. Уровень радиации (мощность дозы) 60 мкР/ч и более – ЧС на территории (см. Примечание 5 к таблице 3.1 Приложения 11- НРБ-99-2009).

5. 7.2.3.(ОСПОРБ - 99) При выборе участков территорий под строительство жилых домов и зданий социально - бытового назначения предпочтительны участки с гамма - фоном, не превышающим 0,3 мкГр/ч (30мкР/ч).

5. При проектировании новых зданий жилищного и общественного назначения должно быть предусмотрено, чтобы среднегодовая мощность эффективной дозы гамма-излучения не превышала мощность дозы на открытой местности более чем на 0,2 мкЗв/ч. (20мкР/ч) (см. п. 5.3.2. Приложения 11 - НРБ-99- 2009).

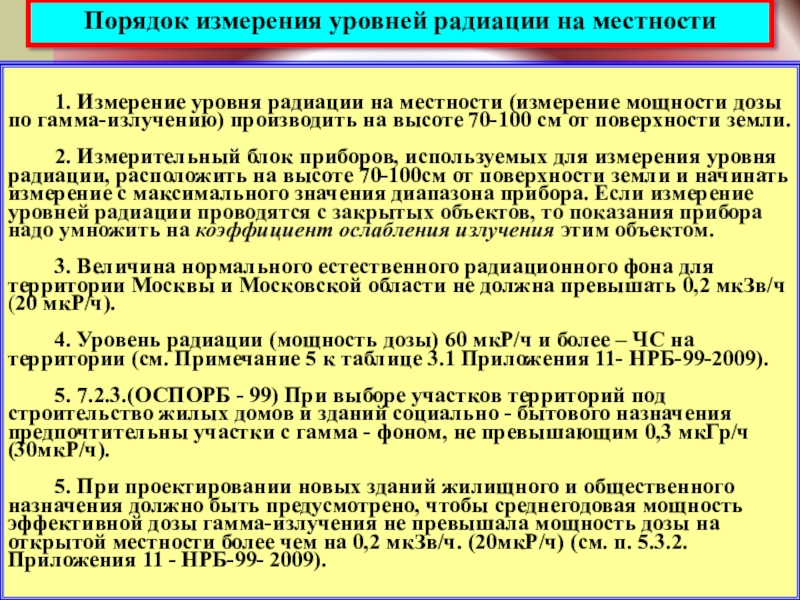

Порядок измерения уровней радиации на местности

дезактивация
(для аварий на РОО - м/время)

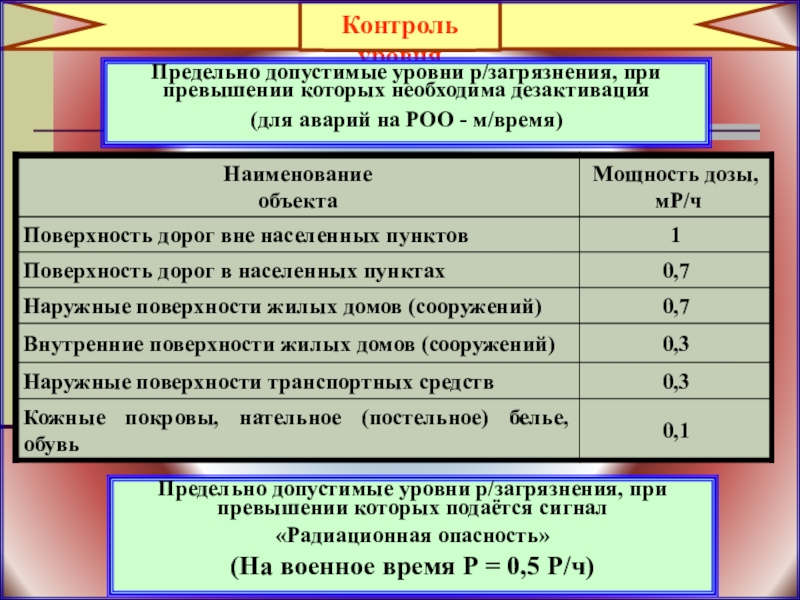

Предельно допустимые уровни р/загрязнения, при превышении которых подаётся сигнал
«Радиационная опасность»
(На военное время Р = 0,5 Р/ч)

либо в сооружениях, исключающих воздействие внешнего ионизирующего излучения.

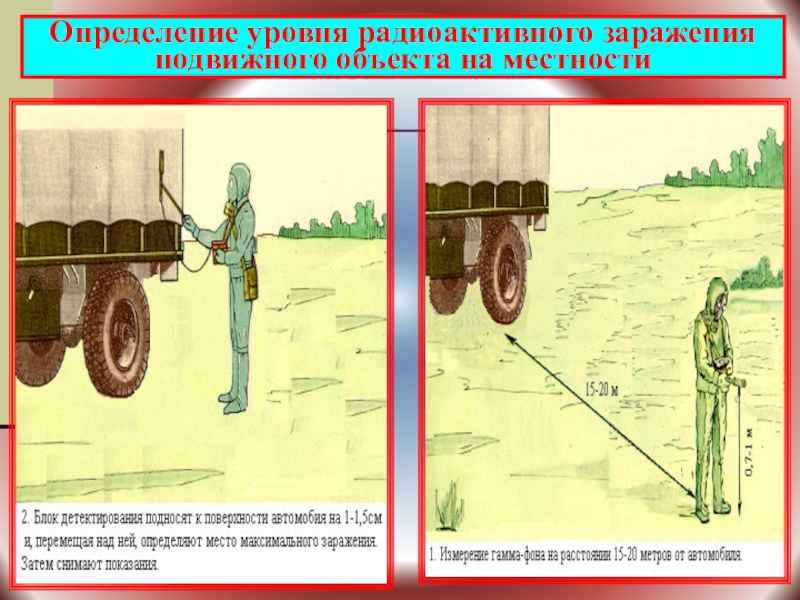

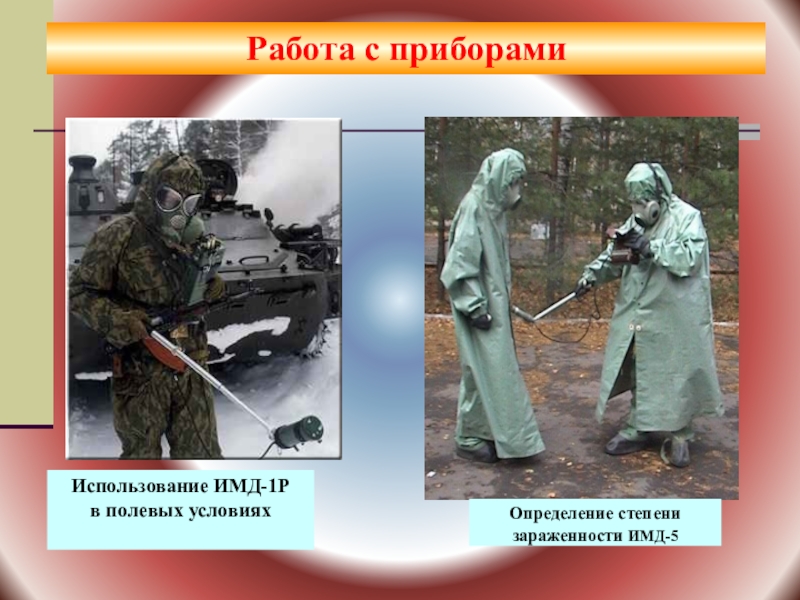

Измерения степени зараженности различных поверхностей радиоактивными веществами производить по следующему алгоритму:

произвести замер уровня гамма-фона исследуемого объекта на расстоянии 15-20 м от него, для чего измерительный блок прибора расположить на высоте 70-100 см от поверхности земли и начинать измерение с максимального значения диапазона прибора;

подойти к исследуемому объекту, расположить измерительный блок прибора на расстоянии 1,5-2 см от поверхности и начинать измерение с максимального значения диапазона прибора;

из полученного значения вычесть значение уровня гамма-фона и умножить на коэффициент экранизации исследуемого объекта;

полученный результат сравнить с допустимыми степенями радиоактивного заражения (загрязнения) для исследуемого объекта.

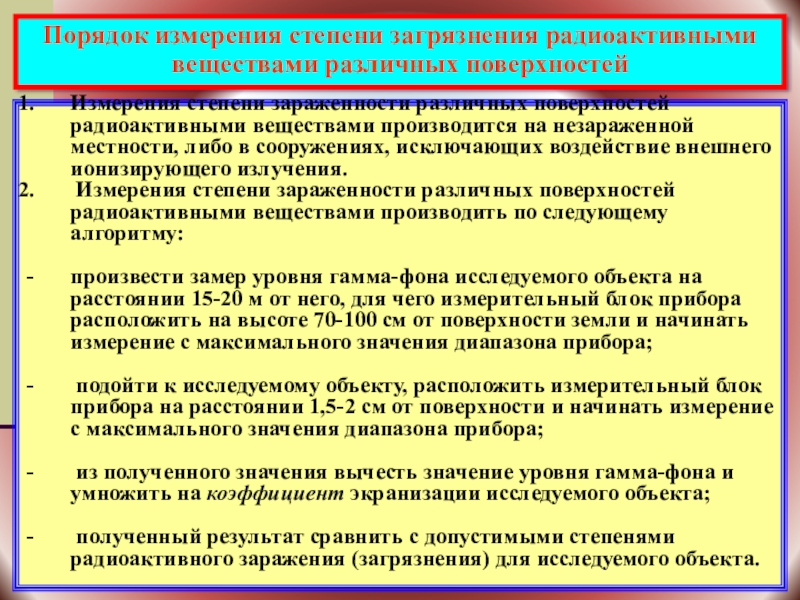

Порядок измерения степени загрязнения радиоактивными веществами различных поверхностей

время)

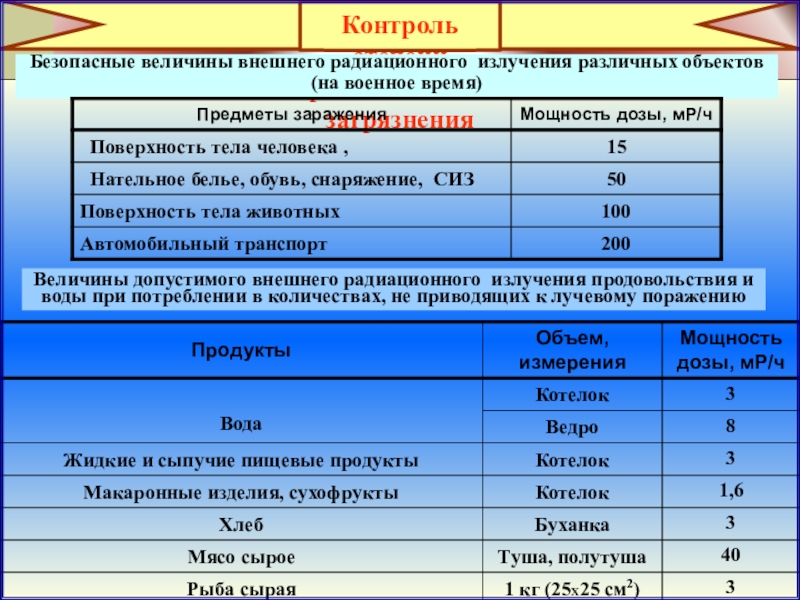

Величины допустимого внешнего радиационного излучения продовольствия и воды при потреблении в количествах, не приводящих к лучевому поражению

активность)

1Бк = 2,7.10-11 Ки
1Ки=3,7.1010 Бк
1 р/ч = 2.106 β-распад/мин.см2
0,1мр/ч = 3 500 β-распад/мин.см2

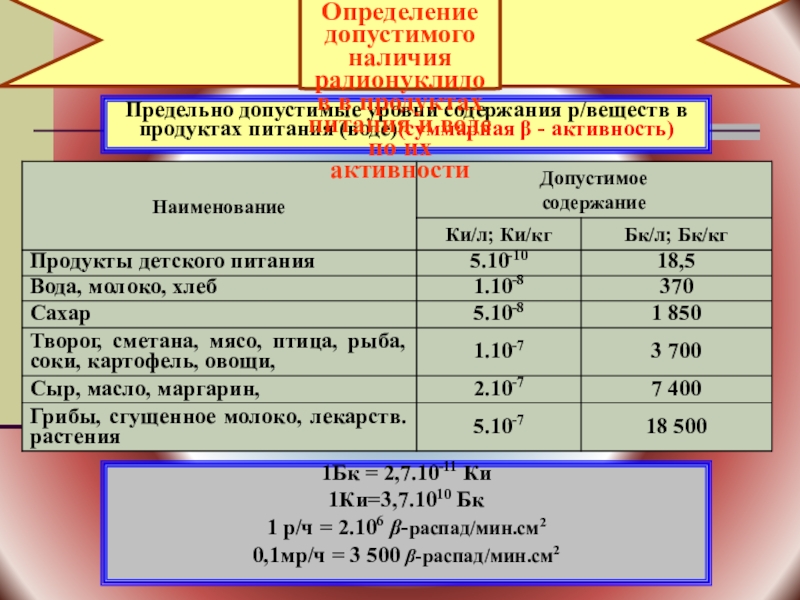

Определение допустимого наличия радионуклидов в продуктах питания и воде по их активности

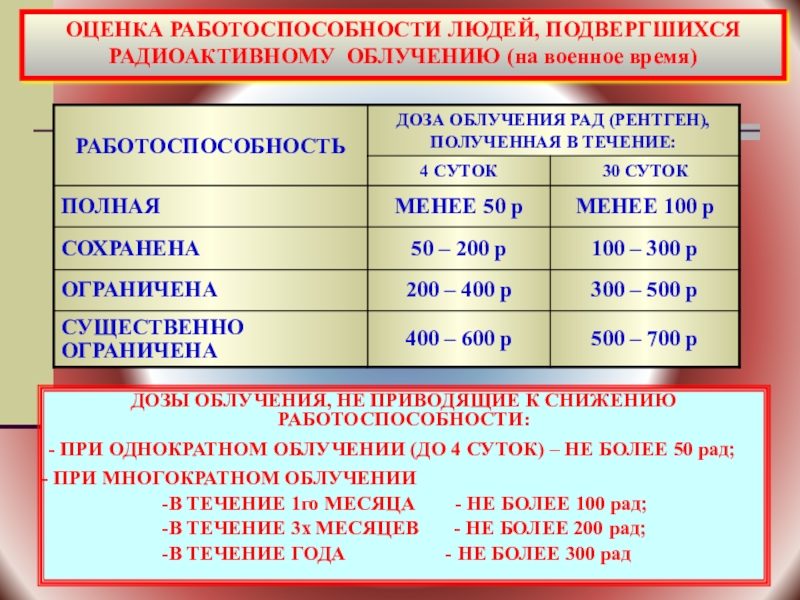

ПРИВОДЯЩИЕ К СНИЖЕНИЮ РАБОТОСПОСОБНОСТИ:
- ПРИ ОДНОКРАТНОМ ОБЛУЧЕНИИ (ДО 4 СУТОК) – НЕ БОЛЕЕ 50 рад;
ПРИ МНОГОКРАТНОМ ОБЛУЧЕНИИ
В ТЕЧЕНИЕ 1го МЕСЯЦА - НЕ БОЛЕЕ 100 рад;
В ТЕЧЕНИЕ 3х МЕСЯЦЕВ - НЕ БОЛЕЕ 200 рад;
В ТЕЧЕНИЕ ГОДА - НЕ БОЛЕЕ 300 рад

в нормальных условиях

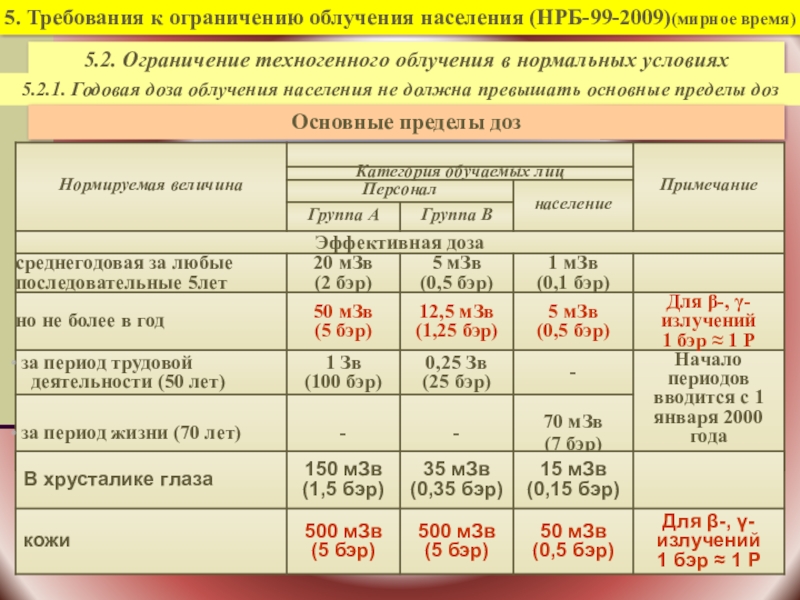

5.2.1. Годовая доза облучения населения не должна превышать основные пределы доз

Основные пределы доз

за год

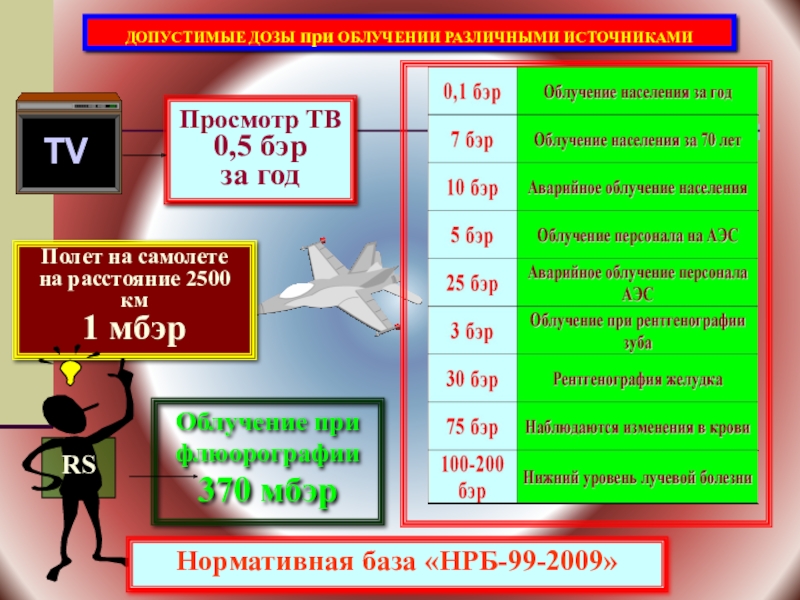

Полет на самолете
на расстояние 2500 км
1 мбэр

Облучение при флюорографии 370 мбэр

Нормативная база «НРБ-99-2009»

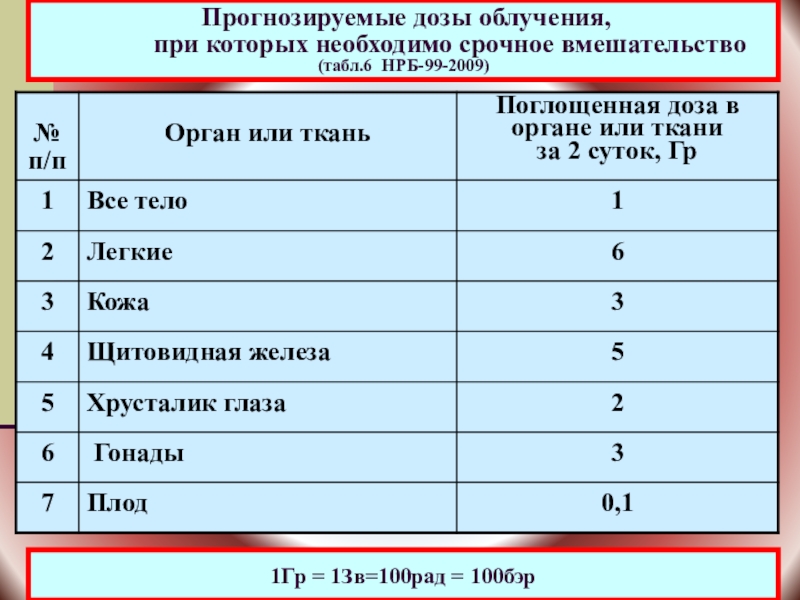

которых необходимо срочное вмешательство (табл.6 НРБ-99-2009)

1Гр = 1Зв=100рад = 100бэр

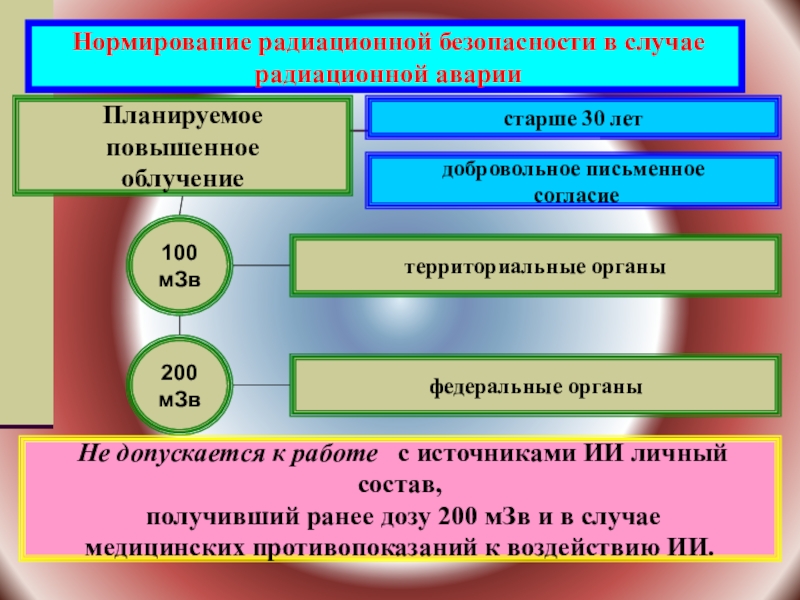

лет

добровольное письменное
согласие

территориальные органы

100 мЗв

200 мЗв

федеральные органы

Не допускается к работе с источниками ИИ личный состав,
получивший ранее дозу 200 мЗв и в случае
медицинских противопоказаний к воздействию ИИ.

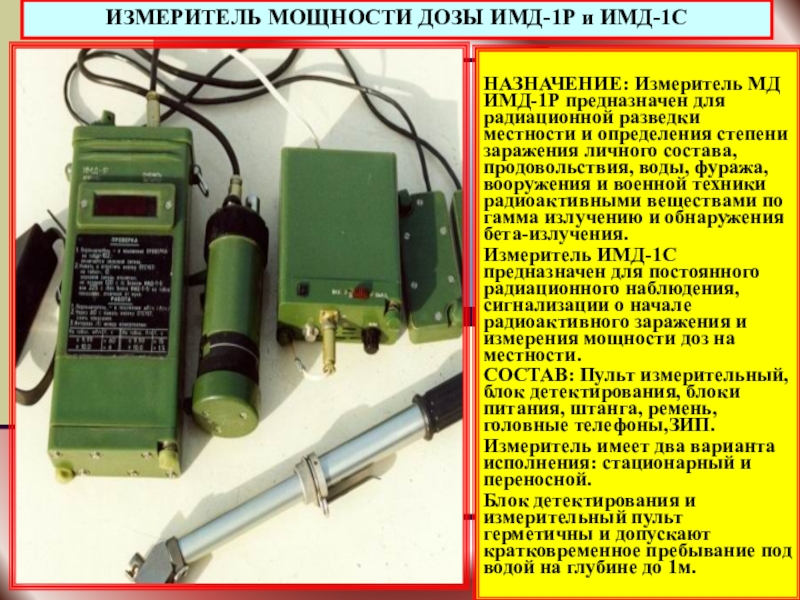

радиационной разведки местности и определения степени заражения личного состава, продовольствия, воды, фуража, вооружения и военной техники радиоактивными веществами по гамма излучению и обнаружения бета-излучения.
Измеритель ИМД-1С предназначен для постоянного радиационного наблюдения, сигнализации о начале радиоактивного заражения и измерения мощности доз на местности.
СОСТАВ: Пульт измерительный, блок детектирования, блоки питания, штанга, ремень, головные телефоны,ЗИП.
Измеритель имеет два варианта исполнения: стационарный и переносной.
Блок детектирования и измерительный пульт герметичны и допускают кратковременное пребывание под водой на глубине до 1м.

степени зараженности (загрязненности) различных предметов и обнаружения плотности потока бета-излучения на местности и объектах.

Устаревшие приборы радиационной разведки
(рентгенометры - радиометры)

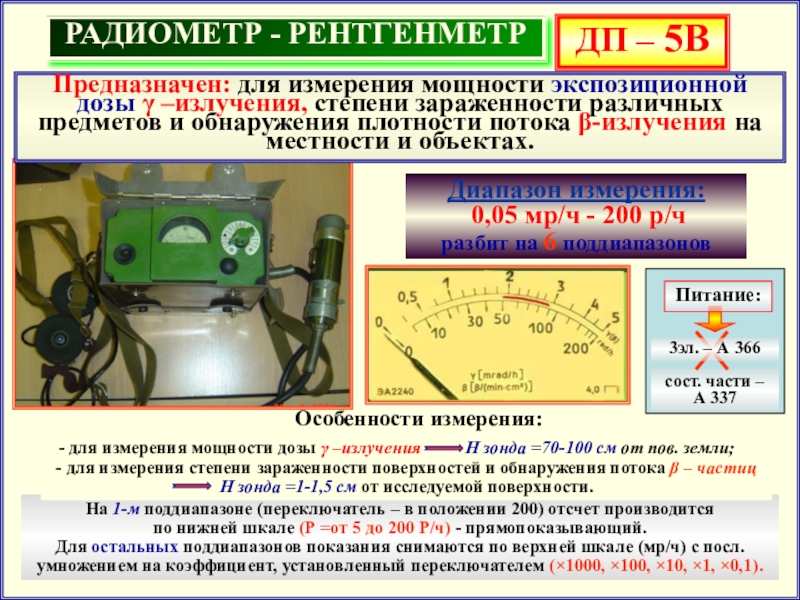

ДП-5В Р=0,05мр/ч - 200 р/ч
β- загрязненность

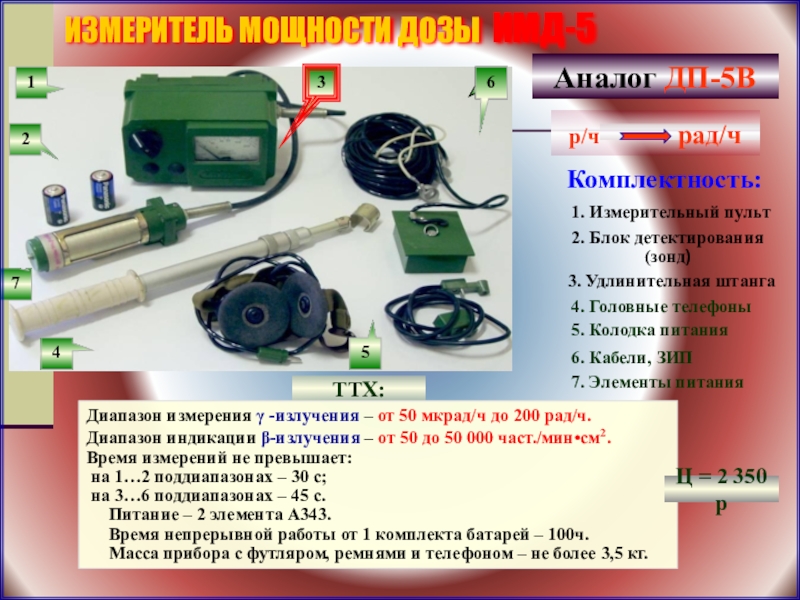

ИМД-5 Р=0,05мрад/ч - 200 рад/ч
β- загрязненность

200 р/ч
разбит на 6 поддиапазонов

На 1-м поддиапазоне (переключатель – в положении 200) отсчет производится
по нижней шкале (Р =от 5 до 200 Р/ч) - прямопоказывающий.
Для остальных поддиапазонов показания снимаются по верхней шкале (мр/ч) с посл. умножением на коэффициент, установленный переключателем (×1000, ×100, ×10, ×1, ×0,1).

- для измерения степени зараженности поверхностей и обнаружения потока β – частиц
Н зонда =1-1,5 см от исследуемой поверхности.

- для измерения мощности дозы γ –излучения Н зонда =70-100 см от пов. земли;

Предназначен: для измерения мощности экспозиционной дозы γ –излучения, степени зараженности различных предметов и обнаружения плотности потока β-излучения на местности и объектах.

Питание:

сост. части – А 337

3эл. – А 366

питания

2. Блок детектирования
(зонд)

1. Измерительный пульт

3. Удлинительная штанга

1

2

6

6

3

5

4

7

ТТХ:

Диапазон измерения γ -излучения – от 50 мкрад/ч до 200 рад/ч.
Диапазон индикации β-излучения – от 50 до 50 000 част./мин•см2.
Время измерений не превышает:
на 1…2 поддиапазонах – 30 с;
на 3…6 поддиапазонах – 45 с.
Питание – 2 элемента А343.
Время непрерывной работы от 1 комплекта батарей – 100ч.
Масса прибора с футляром, ремнями и телефоном – не более 3,5 кг.

Ц = 2 350 р

Аналог ДП-5В

р/ч рад/ч

помощью контрольного источника БД: Установить поворотный экран в положение “К”. Подключить телефон. Установить ручку переключателя поддиапазонов последовательно в положения “х1000” (2), “х100” (3), “х10” (4), “х1” (5), “х0,1” (6). При этом стрелка микроамперметра на 2 и 3 поддиапазонах может не отклониться из-за недостаточной активности контрольного источника, на 4 должна отклониться, на 5 и 6 должна зашкаливать. Сравнить показания прибора на 4 (х 10) поддиапазоне с показанием, записанным в формуляре прибора. Нажать кнопку сброса показаний, при этом стрелка прибора должна установиться на нулевую отметку шкалы. Повернуть поворотный экран в положение “Г”. Прибор готов к работе.

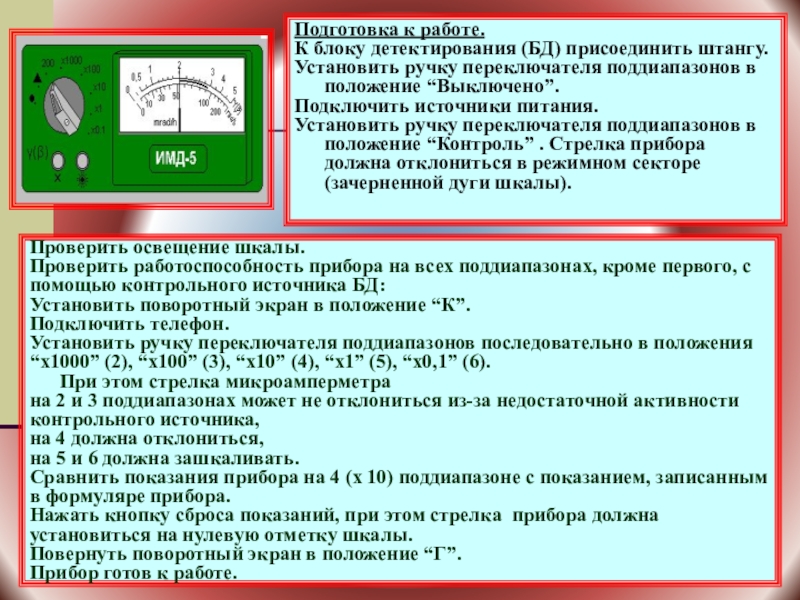

Подготовка к работе.
К блоку детектирования (БД) присоединить штангу.
Установить ручку переключателя поддиапазонов в положение “Выключено”.
Подключить источники питания.
Установить ручку переключателя поддиапазонов в положение “Контроль” . Стрелка прибора должна отклониться в режимном секторе (зачерненной дуги шкалы).

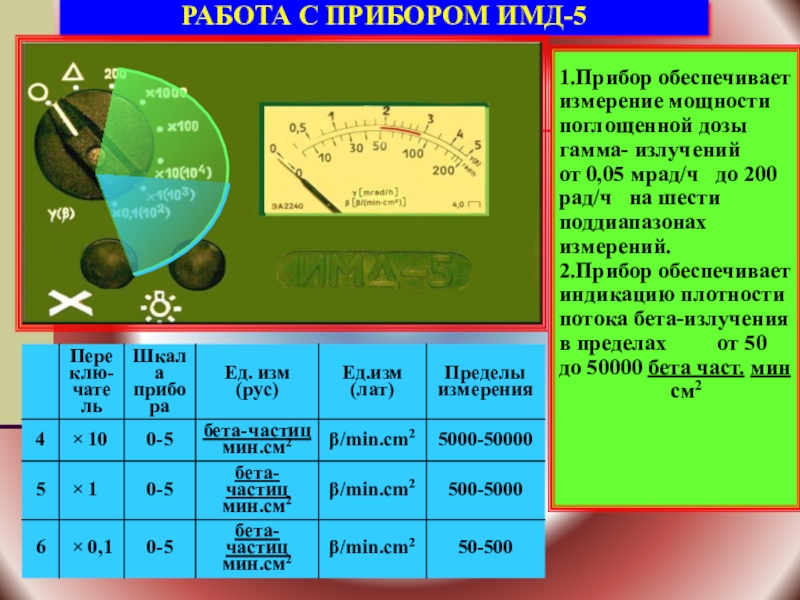

от 0,05 мрад/ч до 200 рад/ч на шести поддиапазонах измерений.
2.Прибор обеспечивает индикацию плотности потока бета-излучения в пределах от 50 до 50000 бета част. мин
см2

на удлинительную штангу, помещается в сторону вытянутой руки на высоту 70-100 см., т.к. на такой высоте расположены жизненно важные органы человека. Измерения начинают с 1 поддиапазона (положение переключателя “200”). Если стрелка не отклоняется (до первой цифры шкалы), надо перевести переключатель на следующий поддиапазон. Показания снимаются с верхней шкалы (при этом показания умножаются на коэфициент поддиапазона). Для удобства ведения разведки БД помещают в чехол прибора, но тогда показания прибора надо умножить на коэффициент экранизации тела, равный 1,2. Если измерение уровней радиации проводятся с закрытых объектов, то показания прибора надо умножить на коэффициент ослабления излучения этим объектом.

Измерение уровней радиации на местности.

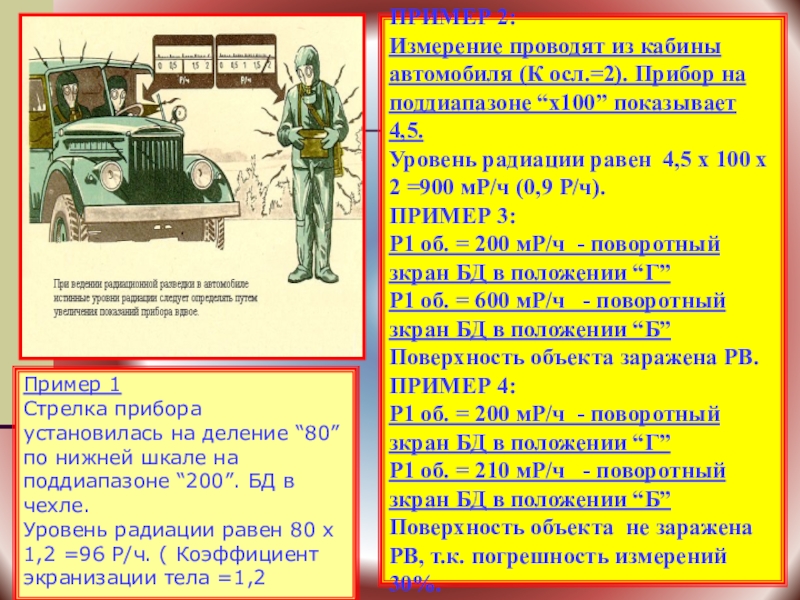

“х100” показывает 4,5. Уровень радиации равен 4,5 х 100 х 2 =900 мР/ч (0,9 Р/ч). ПРИМЕР 3: Р1 об. = 200 мР/ч - поворотный зкран БД в положении “Г” Р1 об. = 600 мР/ч - поворотный зкран БД в положении “Б” Поверхность объекта заражена РВ. ПРИМЕР 4: Р1 об. = 200 мР/ч - поворотный зкран БД в положении “Г” Р1 об. = 210 мР/ч - поворотный зкран БД в положении “Б” Поверхность объекта не заражена РВ, т.к. погрешность измерений 30%.

Пример 1
Стрелка прибора установилась на деление “80” по нижней шкале на поддиапазоне “200”. БД в чехле. Уровень радиации равен 80 х 1,2 =96 Р/ч. ( Коэффициент экранизации тела =1,2

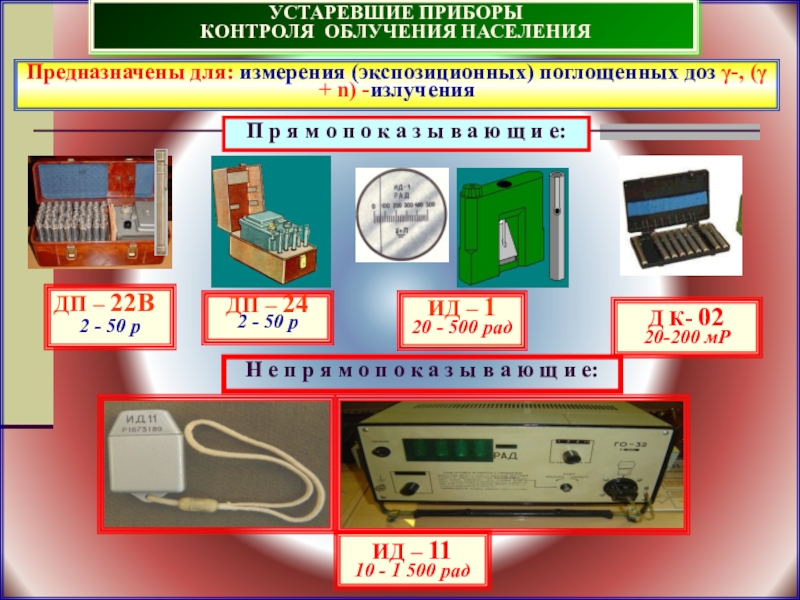

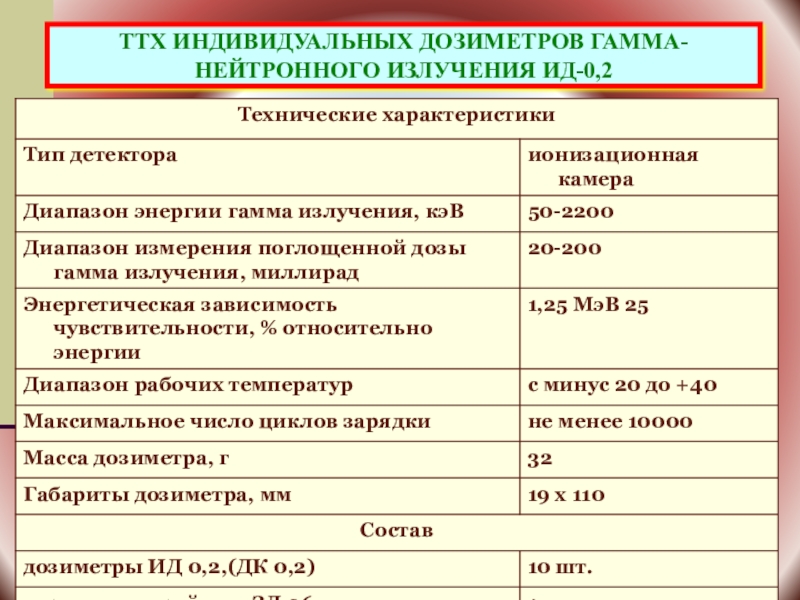

γ-, (γ + n) -излучения

ИД – 11
10 - 1 500 рад

ИД – 1
20 - 500 рад

ДП – 22В
2 - 50 р

Д К- 02
20-200 мР

ДП – 24
2 - 50 р

П р я м о п о к а з ы в а ю щ и е:

Н е п р я м о п о к а з ы в а ю щ и е:

ЗД-5 – 2 элемента 1,6 ПЦМ-У-8, обеспечивающих работу до 30 ч.

Диапазон рабочих температур дозиметра – от – 40 до +50ºС.
Масса дозиметра – 32 г.
Вес комплекта без источников питания – 5,6 кг.

Перед зарядкой повернуть ручку потенциометра влево до отказа. Для зарядки индивидуального дозиметра нужно отвинтить защитный колпачок и вставить дозиметр в зарядное гнездо. Выставить нить на 0.

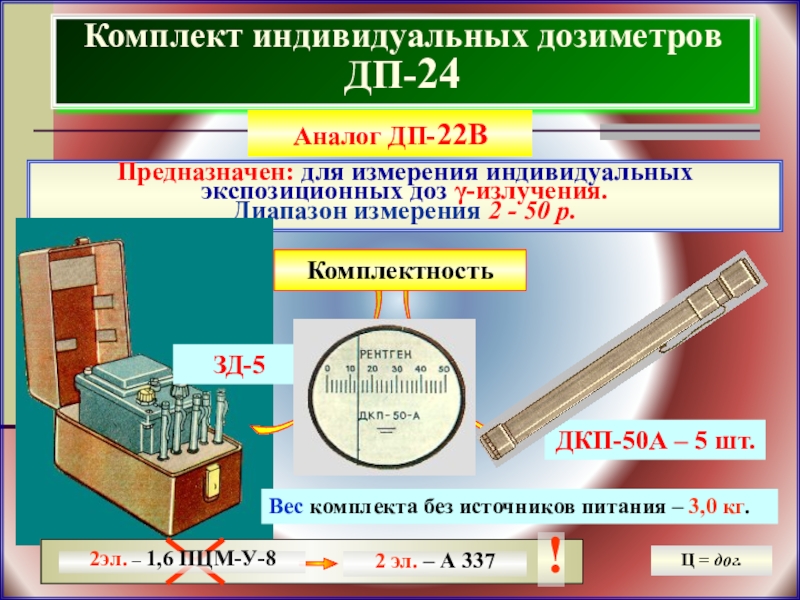

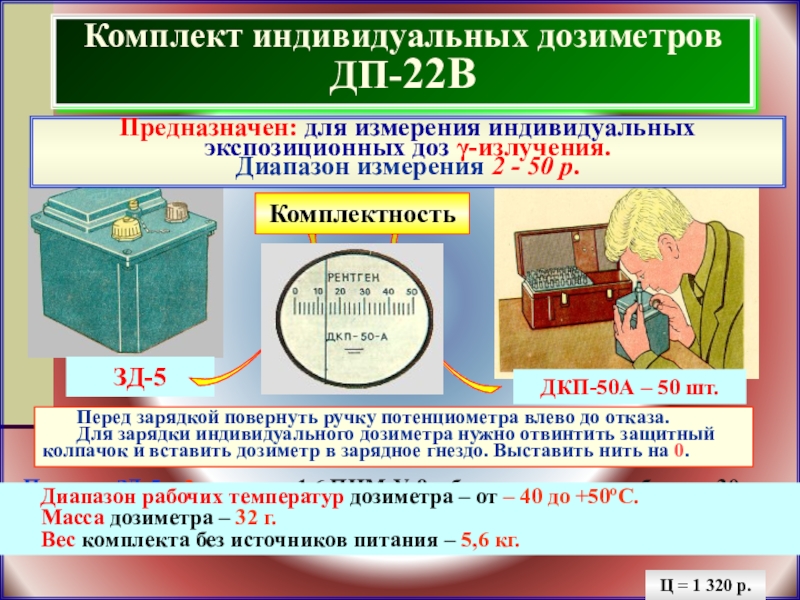

Предназначен: для измерения индивидуальных экспозиционных доз γ-излучения.
Диапазон измерения 2 - 50 р.

2 - 50 р.

Ц = дог.

Аналог ДП-22В

ЗД-5

Комплектность

ДКП-50А – 5 шт.

Вес комплекта без источников питания – 3,0 кг.

2 эл. – А 337

2эл. – 1,6 ПЦМ-У-8

!

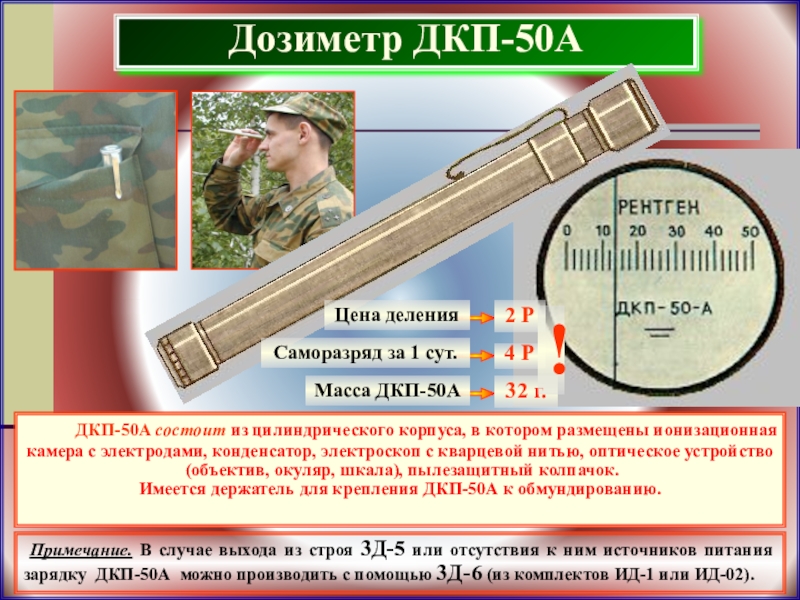

размещены ионизационная камера с электродами, конденсатор, электроскоп с кварцевой нитью, оптическое устройство
(объектив, окуляр, шкала), пылезащитный колпачок.
Имеется держатель для крепления ДКП-50А к обмундированию.

Цена деления

2 Р

Саморазряд за 1 сут.

4 Р

Масса ДКП-50А

32 г.

!

Примечание. В случае выхода из строя 3Д-5 или отсутствия к ним источников питания зарядку ДКП-50А можно производить с помощью 3Д-6 (из комплектов ИД-1 или ИД-02).

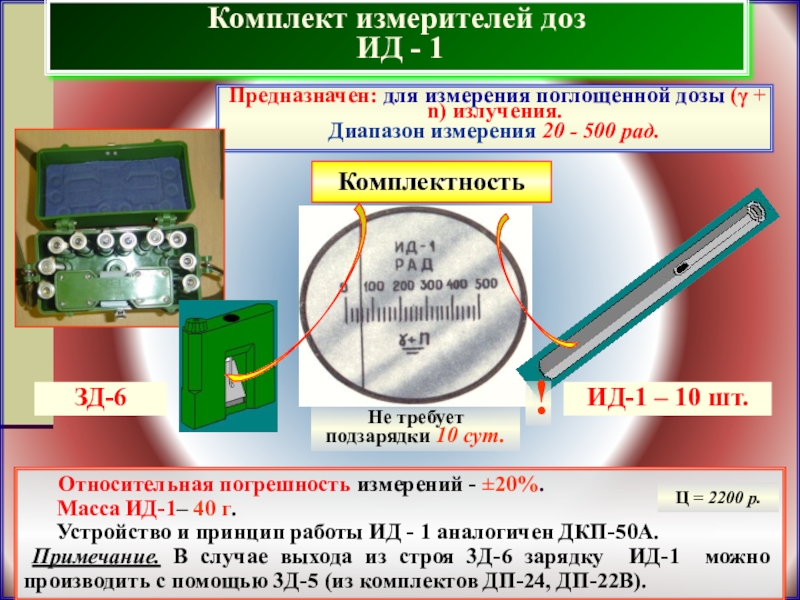

+ n) излучения.
Диапазон измерения 20 - 500 рад.

ЗД-6

ИД-1 – 10 шт.

Относительная погрешность измерений - ±20%.
Масса ИД-1– 40 г.
Устройство и принцип работы ИД - 1 аналогичен ДКП-50А.
Примечание. В случае выхода из строя 3Д-6 зарядку ИД-1 можно производить с помощью 3Д-5 (из комплектов ДП-24, ДП-22В).

Ц = 2200 р.

Комплектность

Не требует
подзарядки 10 сут.

!

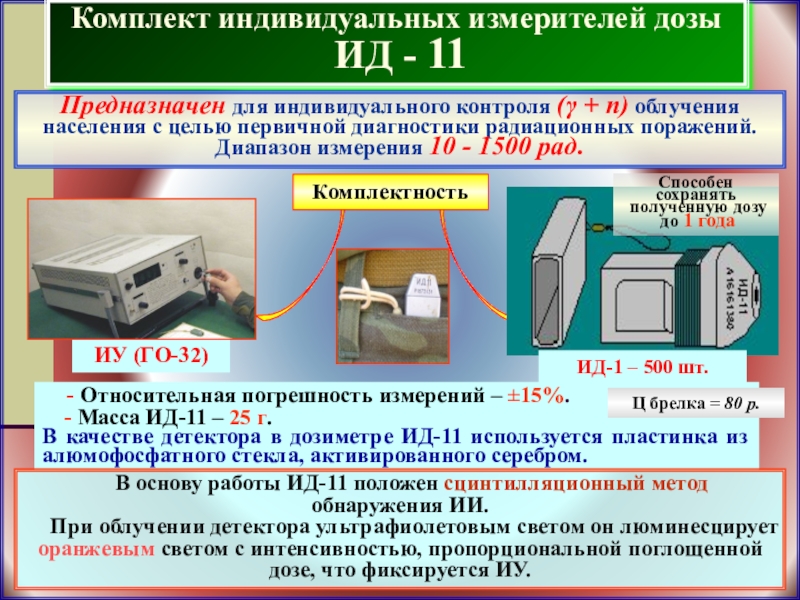

+ n) облучения населения с целью первичной диагностики радиационных поражений.
Диапазон измерения 10 - 1500 рад.

ИУ (ГО-32)

- Относительная погрешность измерений – ±15%.
- Масса ИД-11 – 25 г.

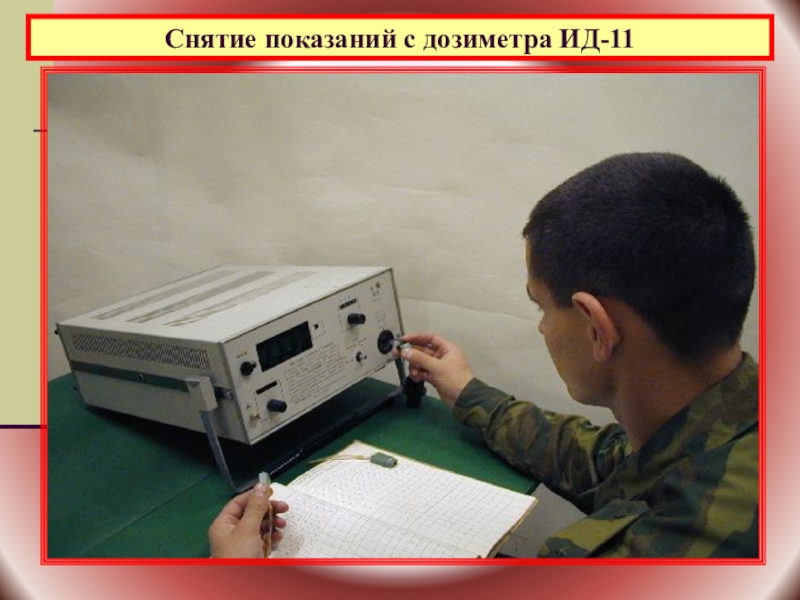

В качестве детектора в дозиметре ИД-11 используется пластинка из алюмофосфатного стекла, активированного серебром.

В основу работы ИД-11 положен сцинтилляционный метод обнаружения ИИ.
При облучении детектора ультрафиолетовым светом он люминесцирует оранжевым светом с интенсивностью, пропорциональной поглощенной дозе, что фиксируется ИУ.

Ц брелка = 80 р.

ИД-1 – 500 шт.

Способен сохранять
полученную дозу
до 1 года

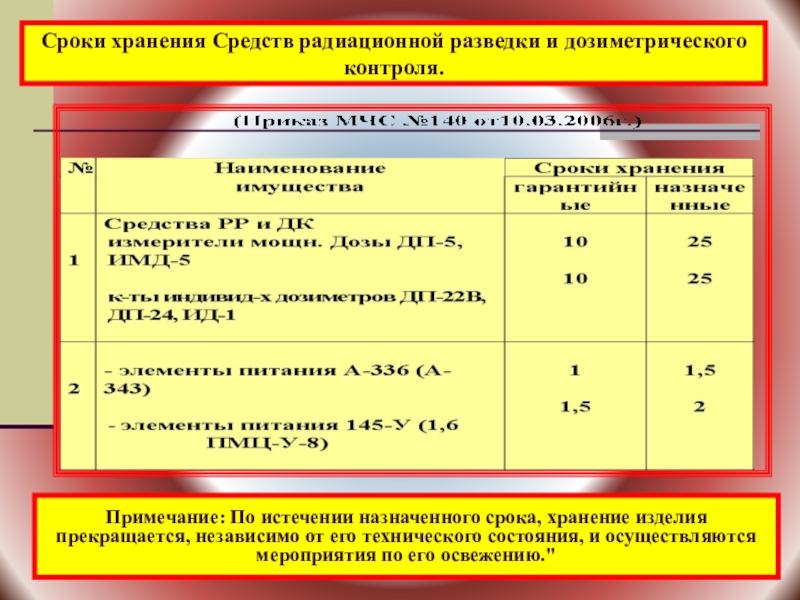

срока, хранение изделия прекращается, независимо от его технического состояния, и осуществляются мероприятия по его освежению."

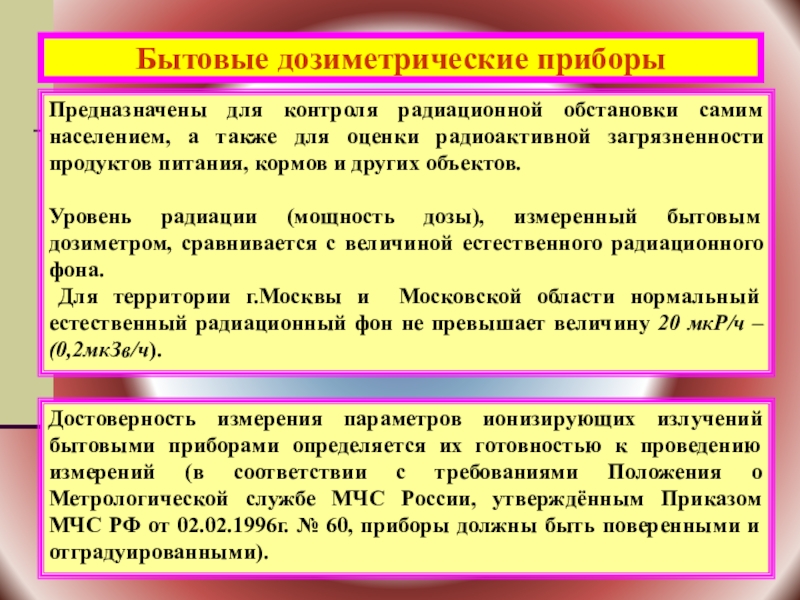

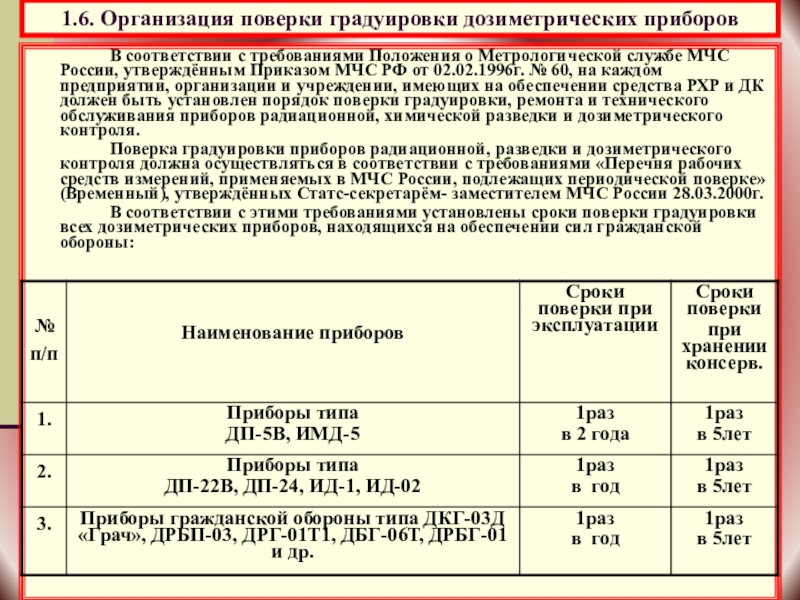

Метрологической службе МЧС России, утверждённым Приказом МЧС РФ от 02.02.1996г. № 60, на каждом предприятии, организации и учреждении, имеющих на обеспечении средства РХР и ДК должен быть установлен порядок поверки градуировки, ремонта и технического обслуживания приборов радиационной, химической разведки и дозиметрического контроля.
Поверка градуировки приборов радиационной, разведки и дозиметрического контроля должна осуществляться в соответствии с требованиями «Перечня рабочих средств измерений, применяемых в МЧС России, подлежащих периодической поверке» (Временный), утверждённых Статс-секретарём- заместителем МЧС России 28.03.2000г.
В соответствии с этими требованиями установлены сроки поверки градуировки всех дозиметрических приборов, находящихся на обеспечении сил гражданской обороны:

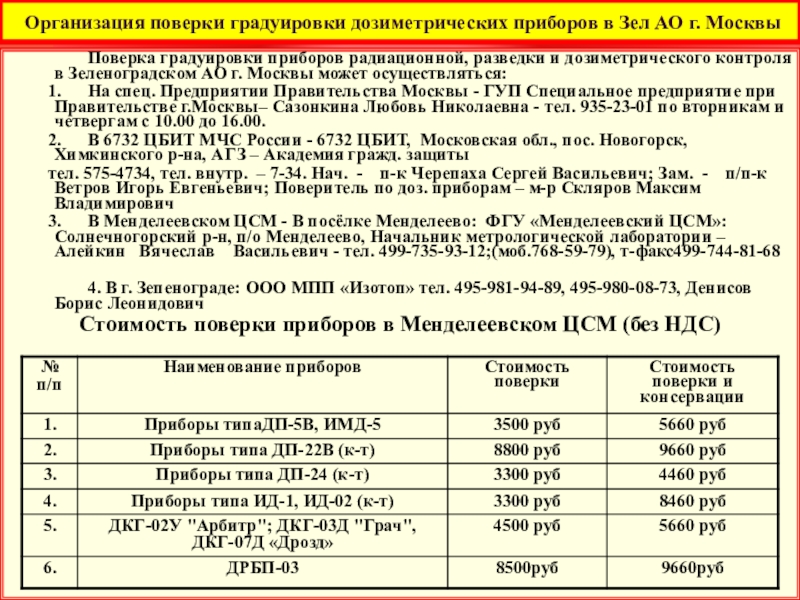

Поверка градуировки приборов радиационной, разведки и дозиметрического контроля в Зеленоградском АО г. Москвы может осуществляться:
1. На спец. Предприятии Правительства Москвы - ГУП Специальное предприятие при Правительстве г.Москвы– Сазонкина Любовь Николаевна - тел. 935-23-01 по вторникам и четвергам с 10.00 до 16.00.
2. В 6732 ЦБИТ МЧС России - 6732 ЦБИТ, Московская обл., пос. Новогорск, Химкинского р-на, АГЗ – Академия гражд. защиты
тел. 575-4734, тел. внутр. – 7-34. Нач. - п-к Черепаха Сергей Васильевич; Зам. - п/п-к Ветров Игорь Евгеньевич; Поверитель по доз. приборам – м-р Скляров Максим Владимирович

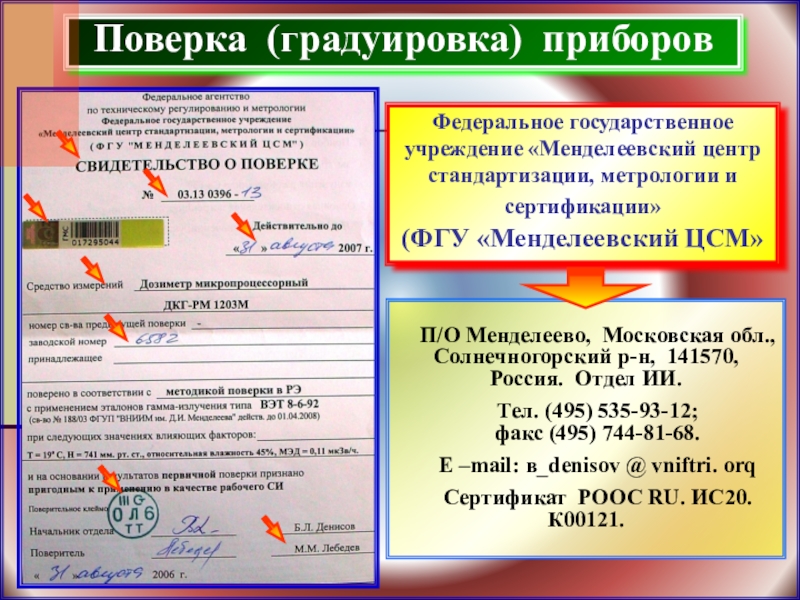

3. В Менделеевском ЦСМ - В посёлке Менделеево: ФГУ «Менделеевский ЦСМ»: Солнечногорский р-н, п/о Менделеево, Начальник метрологической лаборатории – Алейкин Вячеслав Васильевич - тел. 499-735-93-12;(моб.768-59-79), т-факс499-744-81-68

4. В г. Зепенограде: ООО МПП «Изотоп» тел. 495-981-94-89, 495-980-08-73, Денисов Борис Леонидович
Стоимость поверки приборов в Менделеевском ЦСМ (без НДС)

(ФГУ «Менделеевский ЦСМ»

П/О Менделеево, Московская обл., Солнечногорский р-н, 141570, Россия. Отдел ИИ.

Тел. (495) 535-93-12;
факс (495) 744-81-68.

E –mail: в_denisov @ vniftri. orq

Сертификат РООС RU. ИС20.К00121.

для оценки радиоактивной загрязненности продуктов питания, кормов и других объектов.

Уровень радиации (мощность дозы), измеренный бытовым дозиметром, сравнивается с величиной естественного радиационного фона.
Для территории г.Москвы и Московской области нормальный естественный радиационный фон не превышает величину 20 мкР/ч – (0,2мкЗв/ч).

Достоверность измерения параметров ионизирующих излучений бытовыми приборами определяется их готовностью к проведению измерений (в соответствии с требованиями Положения о Метрологической службе МЧС России, утверждённым Приказом МЧС РФ от 02.02.1996г. № 60, приборы должны быть поверенными и отградуированными).

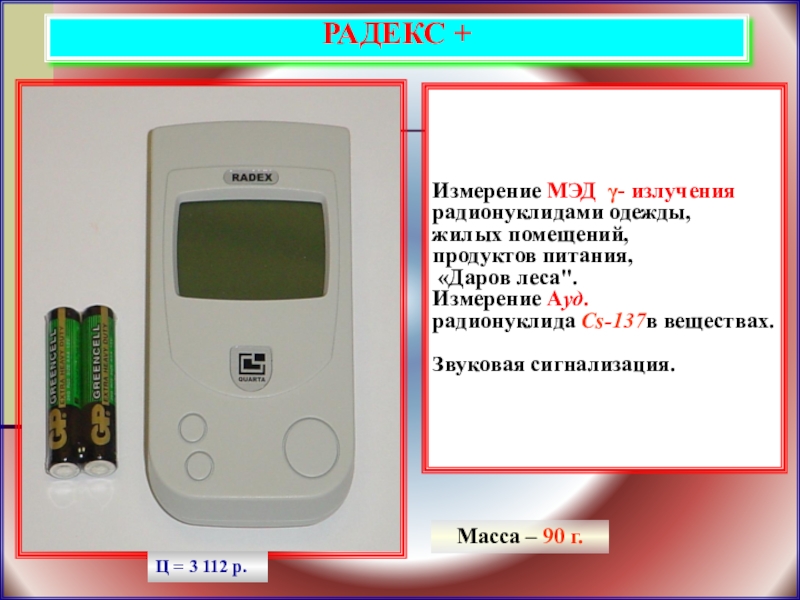

продуктов питания,
«Даров леса".
Измерение Ауд.
радионуклида Сs-137в веществах.

Звуковая сигнализация.

Ц = 3 112 р.
