Слайд 1МАУ ДО МУК «Эврика» Новый Уренгой 2018 г
Урок-презентация:
«Основные сведения о насосах»


Разработала:

педагог дополнительного образования
Василенко Оксана Николаевна
МАУ ДО МУК «Эврика»  Новый Уренгой 2018 гУрок-презентация: «Основные сведения о насосах»Разработала:

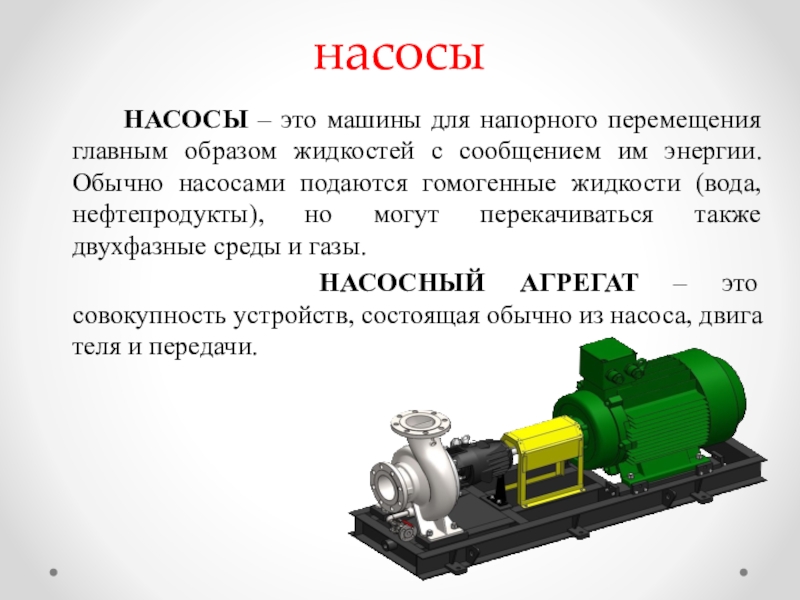

Слайд 2насосы
НАСОСЫ – это машины для напорного перемещения

главным образом жидкостей с сообщением им энергии. Обычно насосами подаются гомогенные жидкости (вода, нефтепродукты), но могут перекачиваться также двухфазные среды и газы.
НАСОСНЫЙ АГРЕГАТ – это совокупность устройств, состоящая обычно из насоса, двигателя и передачи.
насосы    НАСОСЫ – это машины для напорного перемещения главным образом жидкостей с сообщением им

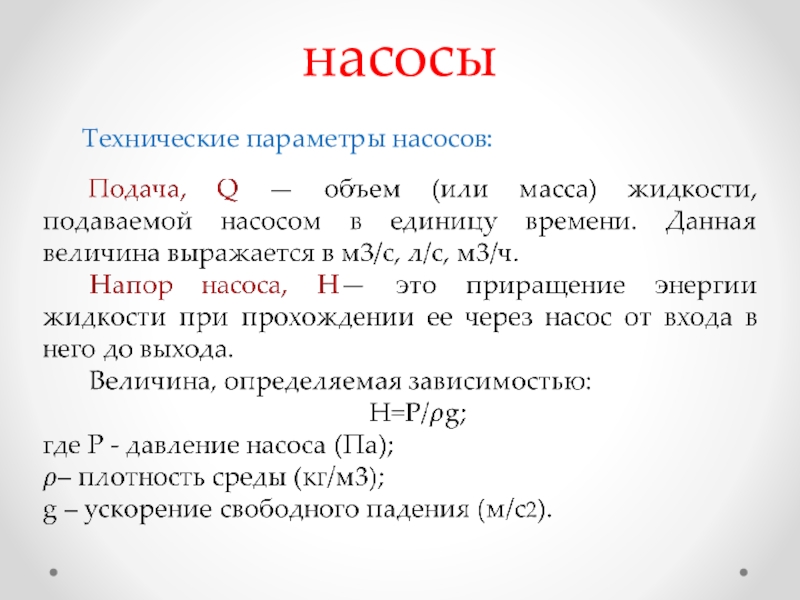

Слайд 3насосы
Технические параметры насосов:

насосы    Технические параметры насосов:

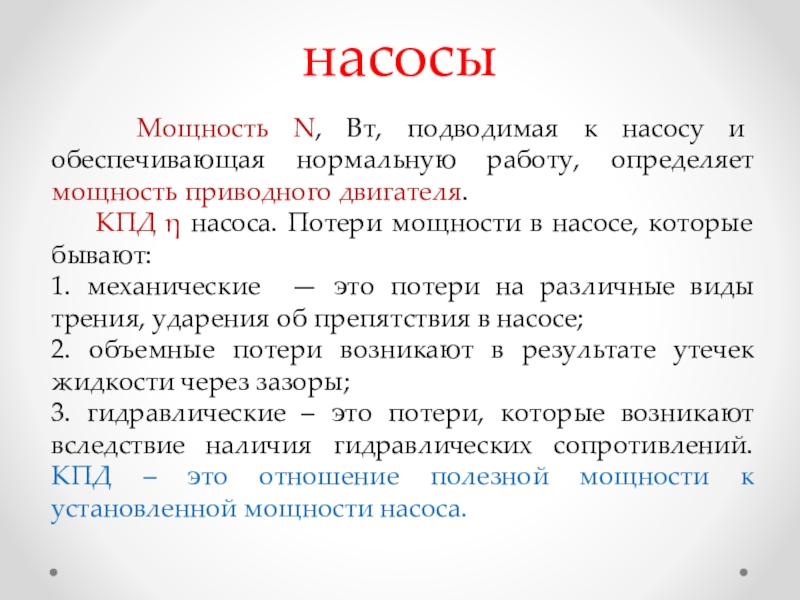

Слайд 4насосы
Мощность N, Вт, подводимая к насосу и обеспечивающая

нормальную работу, определяет мощность приводного двигателя.
КПД η насоса. Потери мощности в насосе, которые бывают:
1. механические — это потери на различные виды трения, ударения об препятствия в насосе;
2. объемные потери возникают в результате утечек жидкости через зазоры;
3. гидравлические – это потери, которые возникают вследствие наличия гидравлических сопротивлений. КПД – это отношение полезной мощности к установленной мощности насоса.

насосы   Мощность N, Вт, подводимая к насосу и обеспечивающая нормальную работу, определяет мощность приводного двигателя.

Слайд 5насосы
Схема насосной установки:

1— вакуумметр;
2 — верхний резервуар;
3 — напорный

трубопровод;
4 — за­движка;
5 — обратный клапан;
6 — манометр;
7 — приводной электродвигатель;
8— лопастной (динамический) насос;
9 — приемный клапан;
10 — нижний резервуар;
11 — всасывающий трубопровод;
насосыСхема насосной установки: 1— вакуумметр; 2 — верхний резервуар; 3 — напорный трубопровод; 4 — за­движка; 5 —

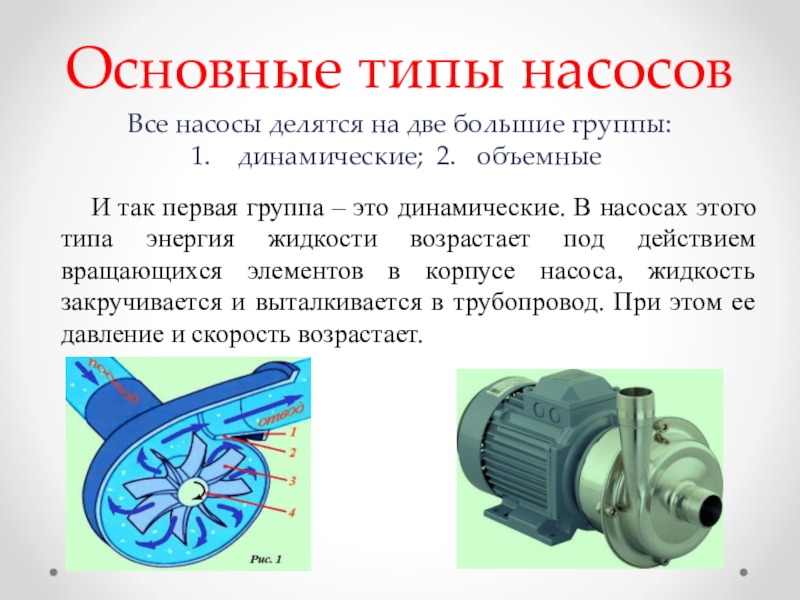

Слайд 6Основные типы насосов
И так первая группа – это

динамические. В насосах этого типа энергия жидкости возрастает под действием вращающихся элементов в корпусе насоса, жидкость закручивается и выталкивается в трубопровод. При этом ее давление и скорость возрастает.

Все насосы делятся на две большие группы:
динамические; 2. объемные

Основные типы насосов   И так первая группа – это динамические. В насосах этого типа энергия

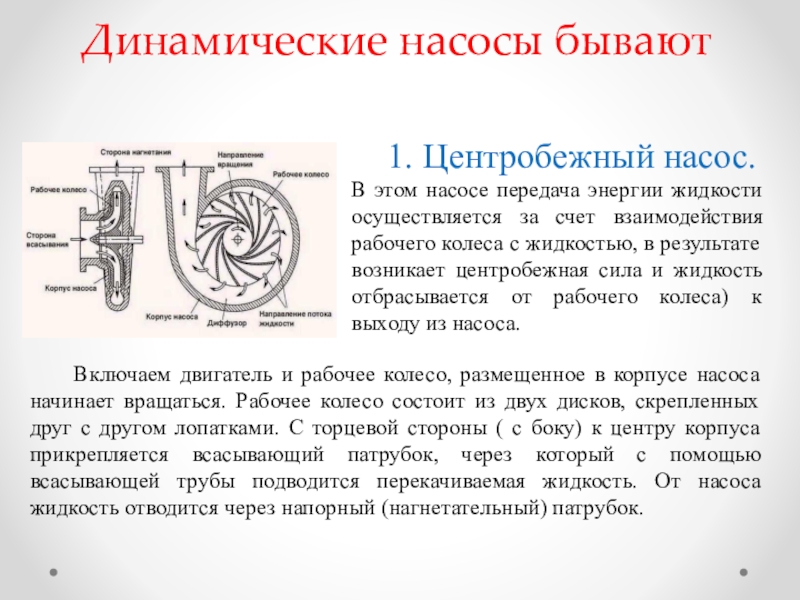

Слайд 7Динамические насосы бывают
1. Центробежный насос.
В этом насосе передача

энергии жидкости осуществляется за счет взаимодействия рабочего колеса с жидкостью, в результате возникает центробежная сила и жидкость отбрасывается от рабочего колеса) к выходу из насоса.

Включаем двигатель и рабочее колесо, размещенное в корпусе насоса начинает вращаться. Рабочее колесо состоит из двух дисков, скрепленных друг с другом лопатками. С торцевой стороны ( с боку) к центру корпуса прикрепляется всасывающий патрубок, через который с помощью всасывающей трубы подводится перекачиваемая жидкость. От насоса жидкость отводится через напорный (нагнетательный) патрубок.

Динамические насосы бывают  1. Центробежный насос. В этом насосе передача энергии жидкости осуществляется за счет взаимодействия

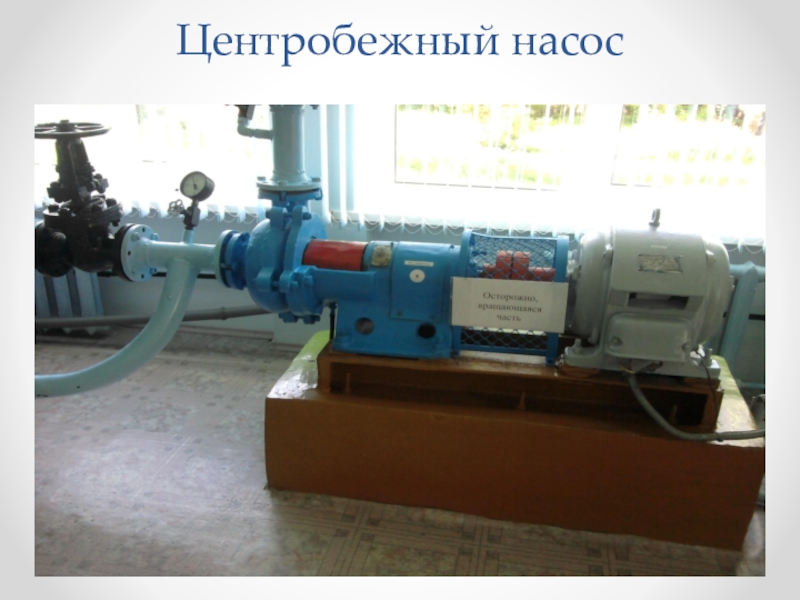

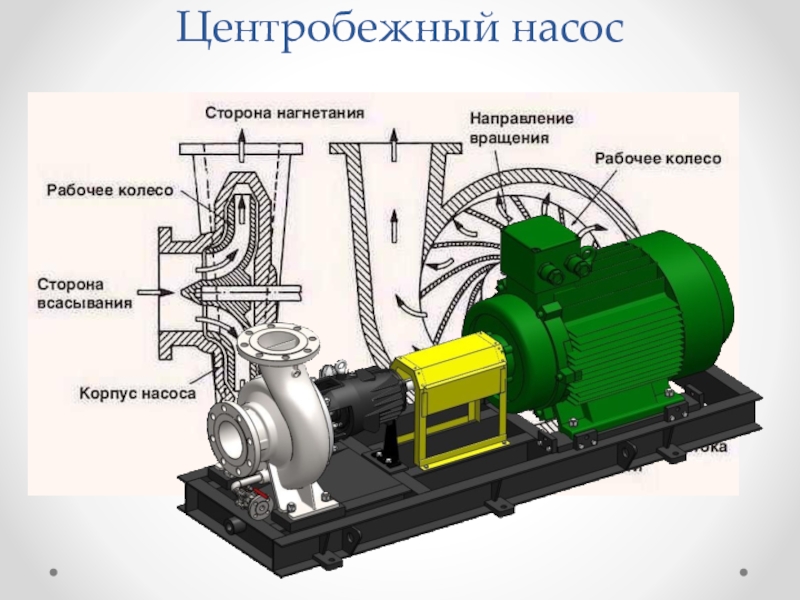

Слайд 8Центробежный насос

Центробежный насос

Слайд 9Центробежный насос

Центробежный насос

Слайд 10Центробежный насос

Центробежный насос

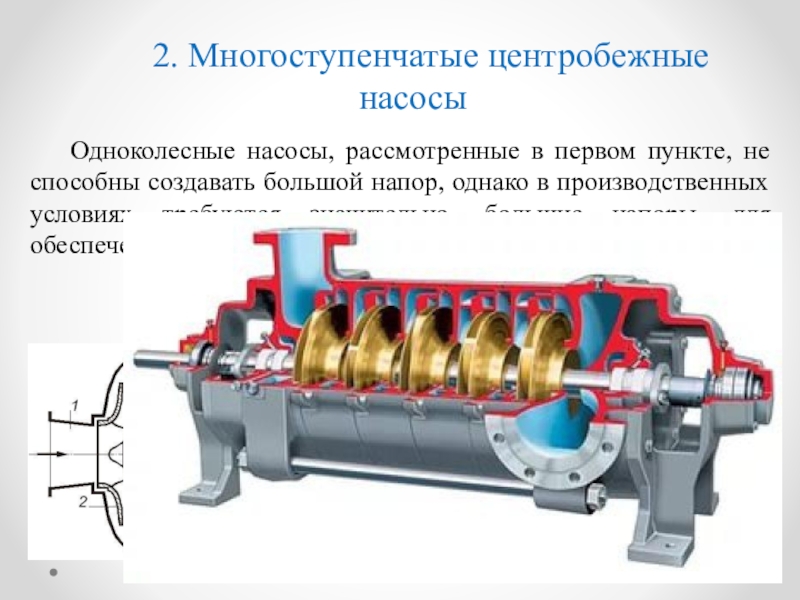

Слайд 11 Одноколесные насосы, рассмотренные в первом пункте, не способны

создавать большой напор, однако в производственных условиях требуются значительно, большие напоры, для обеспечения которых применяют многоступенчатые насосы.

2. Многоступенчатые центробежные насосы

Одноколесные насосы, рассмотренные в первом пункте, не способны создавать большой напор, однако в производственных

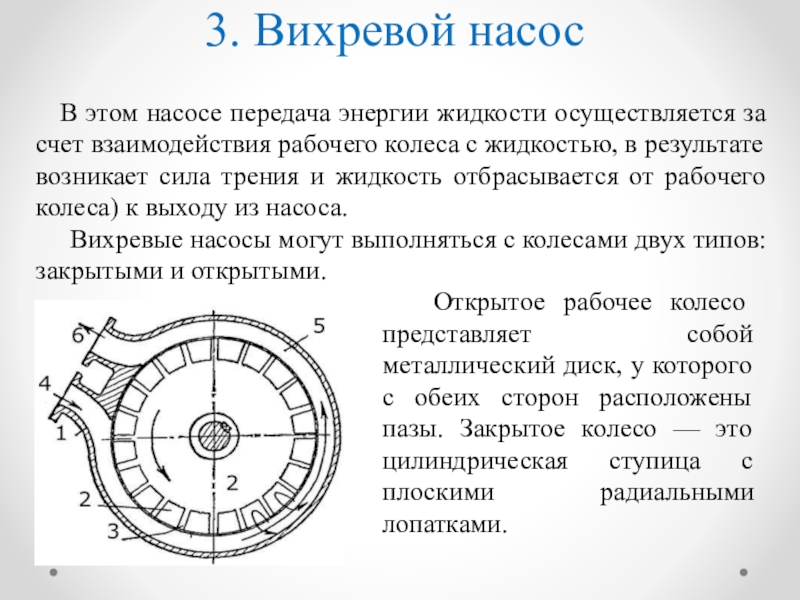

Слайд 123. Вихревой насос
В этом насосе передача энергии жидкости осуществляется

за счет взаимодействия рабочего колеса с жидкостью, в результате возникает сила трения и жидкость отбрасывается от рабочего колеса) к выходу из насоса.
Вихревые насосы могут выполняться с колесами двух типов: закрытыми и открытыми.

Открытое рабочее колесо представляет собой металлический диск, у которого с обеих сторон расположены пазы. Закрытое колесо — это цилиндрическая ступица с плоскими радиальными лопатками.

3. Вихревой насос  В этом насосе передача энергии жидкости осуществляется за счет взаимодействия рабочего колеса с

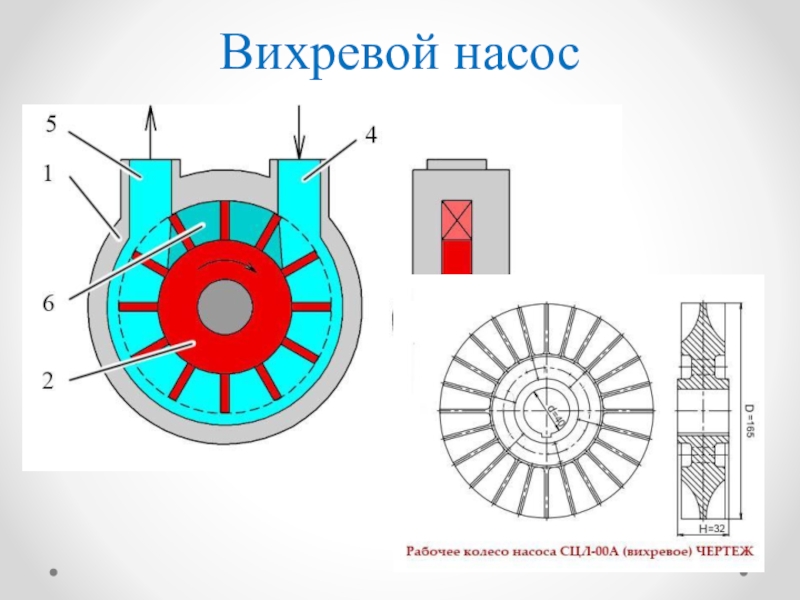

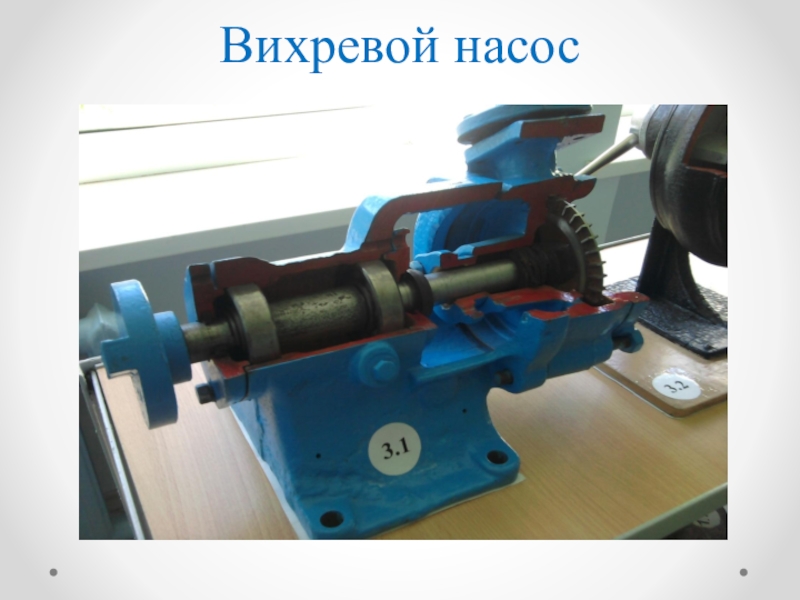

Слайд 13Вихревой насос

Вихревой насос

Слайд 14Вихревой насос

Вихревой насос

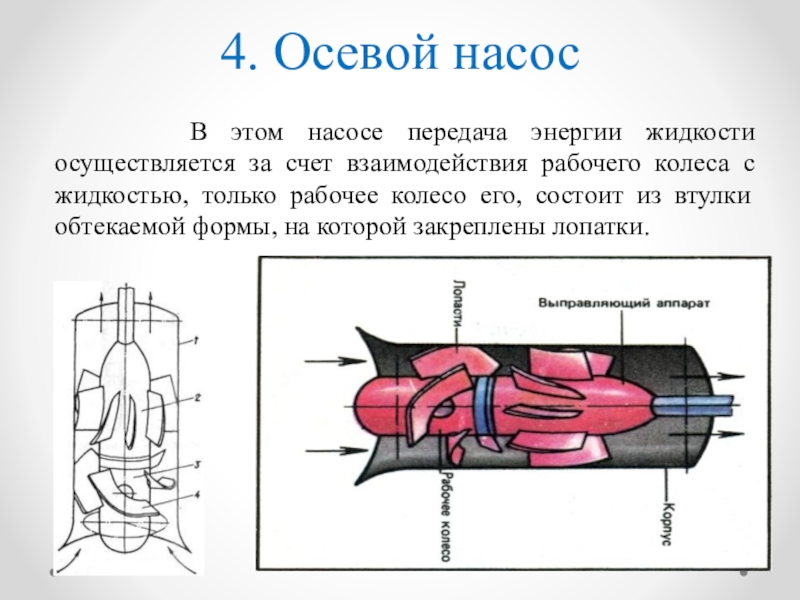

Слайд 154. Осевой насос
В этом насосе передача энергии жидкости

осуществляется за счет взаимодействия рабочего колеса с жидкостью, только рабочее колесо его, состоит из втулки обтекаемой формы, на которой закреплены лопатки.

4. Осевой насос   В этом насосе передача энергии жидкости осуществляется за счет взаимодействия рабочего колеса

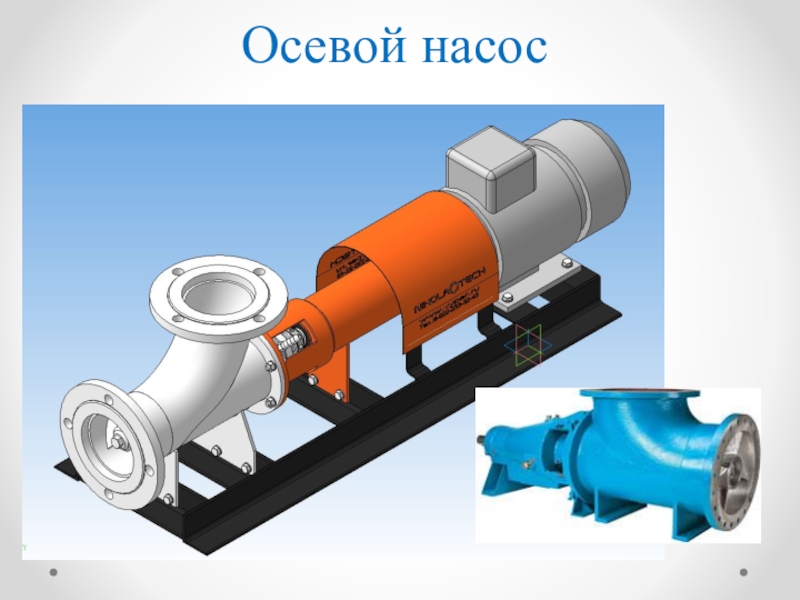

Слайд 16Осевой насос

Осевой насос

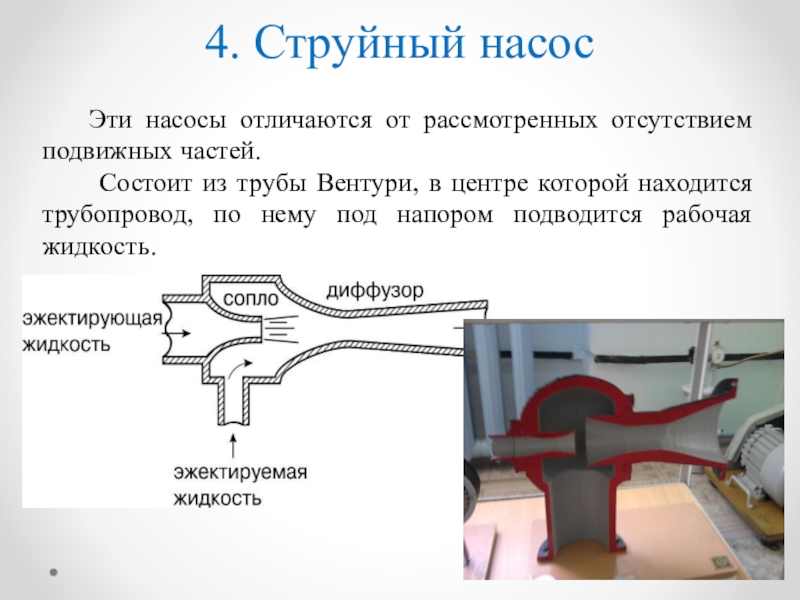

Слайд 174. Струйный насос
Эти насосы отличаются от рассмотренных отсутствием

подвижных частей.
Состоит из трубы Вентури, в центре которой находится трубопровод, по нему под напором подводится рабочая жидкость.

4. Струйный насос   Эти насосы отличаются от рассмотренных отсутствием подвижных частей.    Состоит

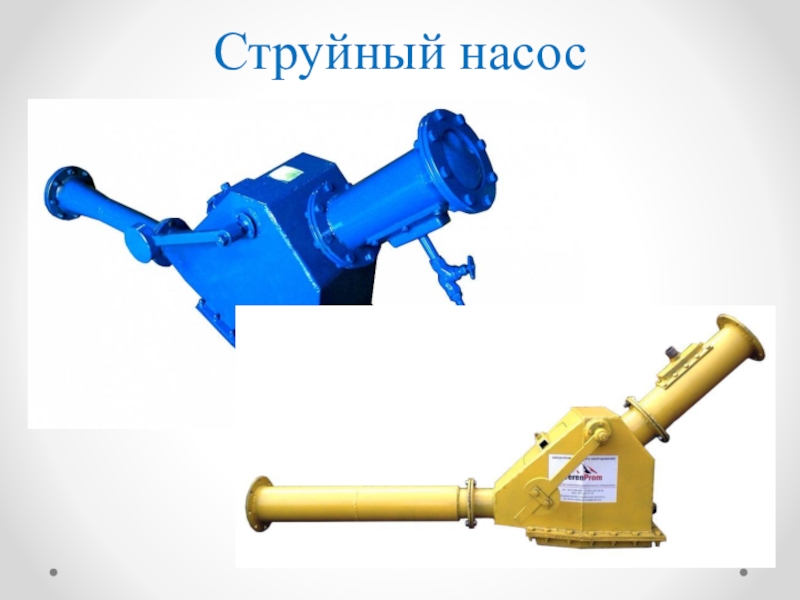

Слайд 18Струйный насос

Струйный насос

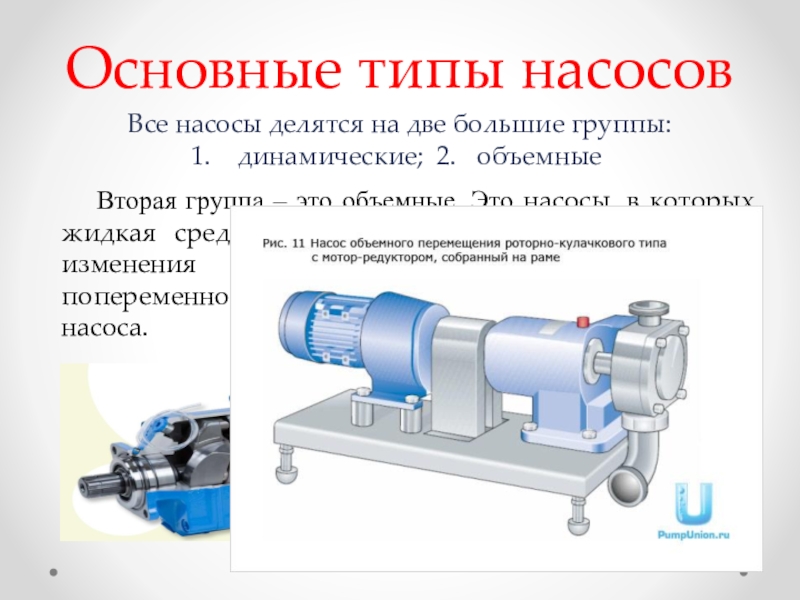

Слайд 19Основные типы насосов
Вторая группа – это объемные. Это

насосы, в которых жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся с входом и выходом насоса.

Все насосы делятся на две большие группы:
динамические; 2. объемные

Основные типы насосов   Вторая группа – это объемные. Это насосы, в которых жидкая среда перемещается

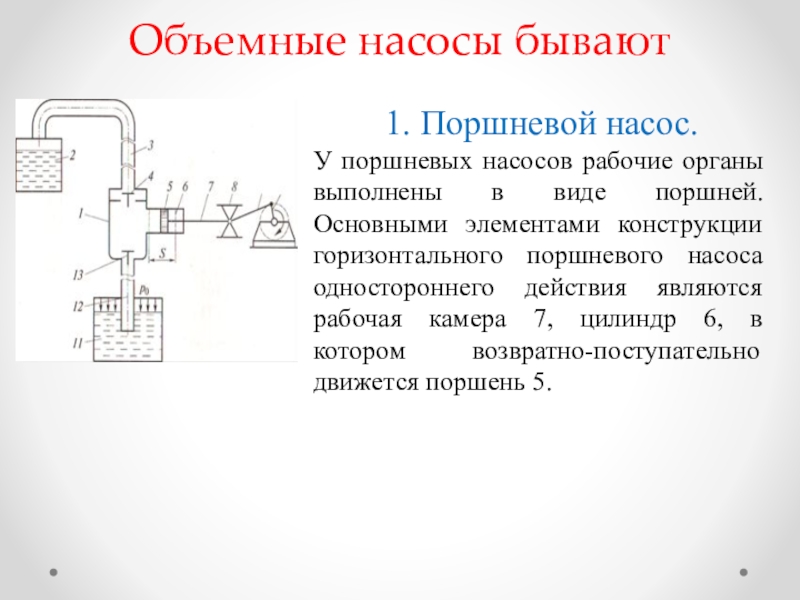

Слайд 20Объемные насосы бывают

1. Поршневой насос.
У поршневых

насосов рабочие органы выполнены в виде поршней. Основными элементами конструкции горизонтального поршневого насоса одностороннего действия являются рабочая камера 7, цилиндр 6, в котором возвратно-поступательно движется поршень 5.
Объемные насосы бывают   1. Поршневой насос. У поршневых насосов рабочие органы выполнены в виде поршней.

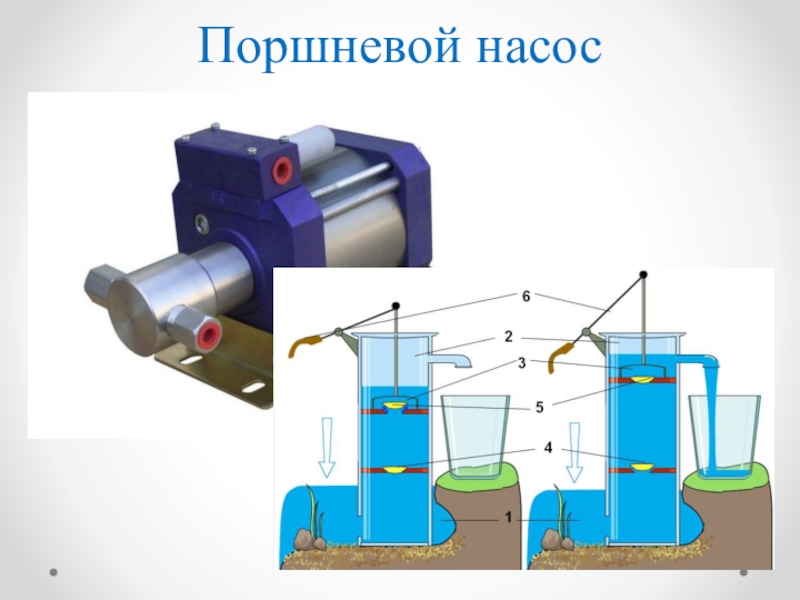

Слайд 21Поршневой насос

Поршневой насос

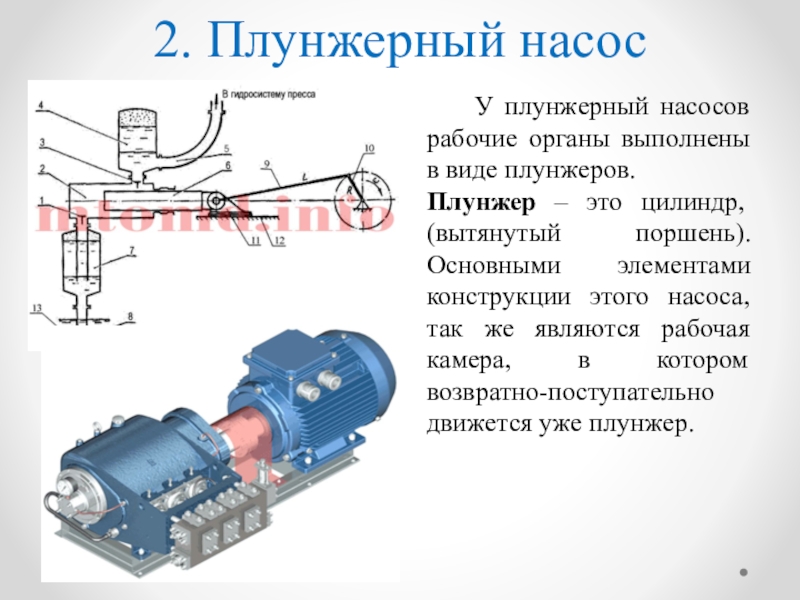

Слайд 222. Плунжерный насос
У плунжерный насосов рабочие органы выполнены

в виде плунжеров.
Плунжер – это цилиндр, (вытянутый поршень). Основными элементами конструкции этого насоса, так же являются рабочая камера, в котором возвратно-поступательно движется уже плунжер.

2. Плунжерный насос   У плунжерный насосов рабочие органы выполнены в виде плунжеров. Плунжер – это

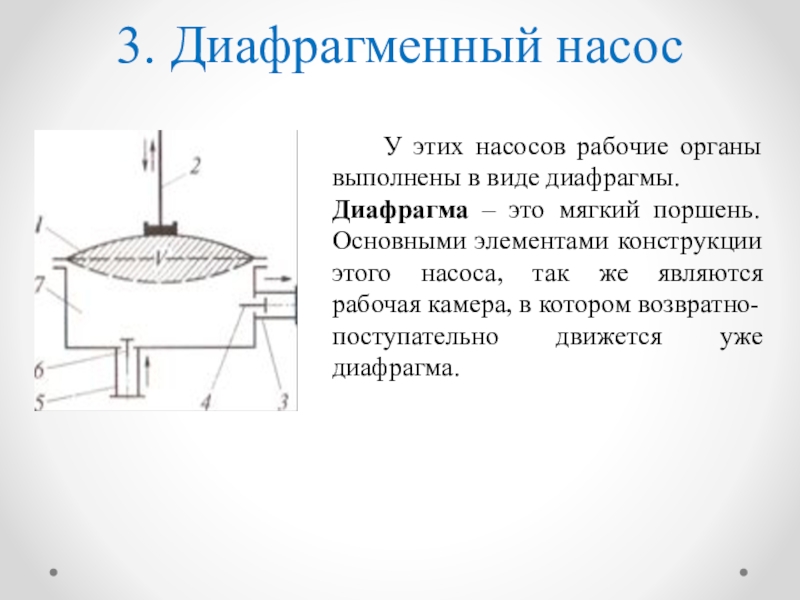

Слайд 233. Диафрагменный насос
У этих насосов рабочие органы выполнены

в виде диафрагмы.
Диафрагма – это мягкий поршень. Основными элементами конструкции этого насоса, так же являются рабочая камера, в котором возвратно-поступательно движется уже диафрагма.


3. Диафрагменный насос   У этих насосов рабочие органы выполнены в виде диафрагмы. Диафрагма – это

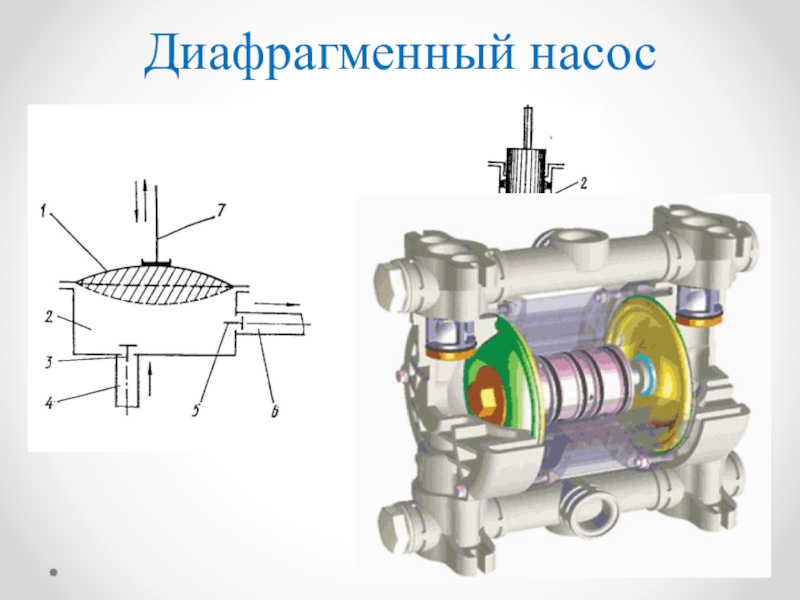

Слайд 24Диафрагменный насос

Диафрагменный насос

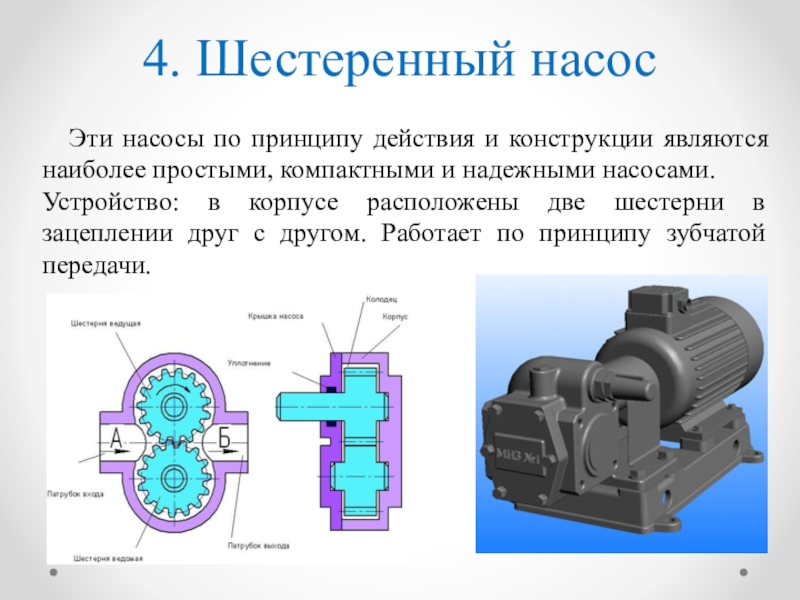

Слайд 254. Шестеренный насос
Эти насосы по принципу действия и конструкции

являются наиболее простыми, компактными и надежными насосами.
Устройство: в корпусе расположены две шестерни в зацеплении друг с другом. Работает по принципу зубчатой передачи.
4. Шестеренный насос  Эти насосы по принципу действия и конструкции являются наиболее простыми, компактными и надежными

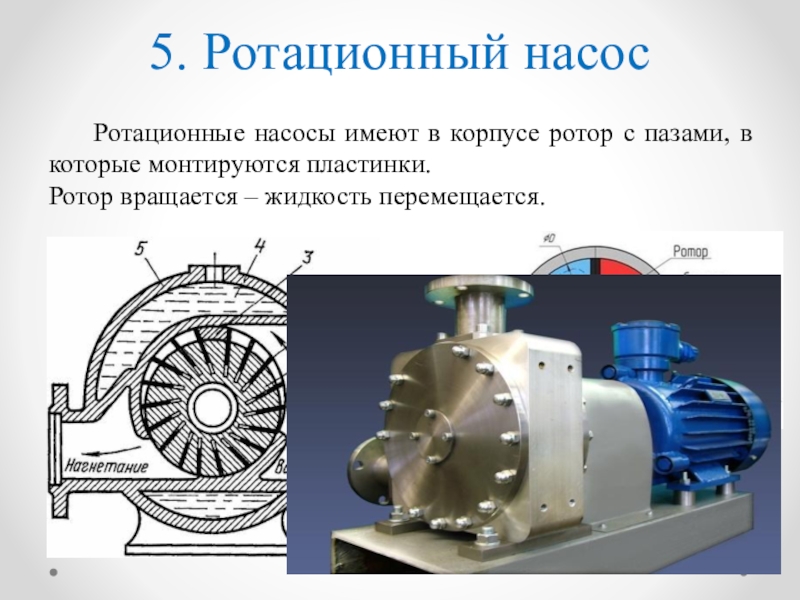

Слайд 265. Ротационный насос
Ротационные насосы имеют в корпусе ротор

с пазами, в которые монтируются пластинки.
Ротор вращается – жидкость перемещается.
5. Ротационный насос   Ротационные насосы имеют в корпусе ротор с пазами, в которые монтируются пластинки.

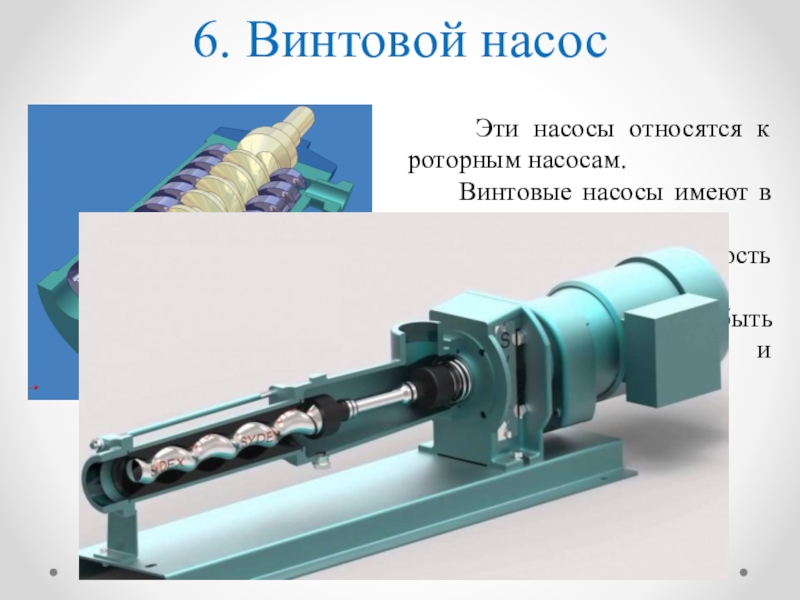

Слайд 276. Винтовой насос
Эти насосы относятся к роторным насосам.

Винтовые насосы имеют в корпусе винт.
Винт вращается – жидкость перемещается.
Эти насосы могут быть одно-, двух-, трех- и многовинтовыми.
6. Винтовой насос   Эти насосы относятся к роторным насосам.   Винтовые насосы имеют в

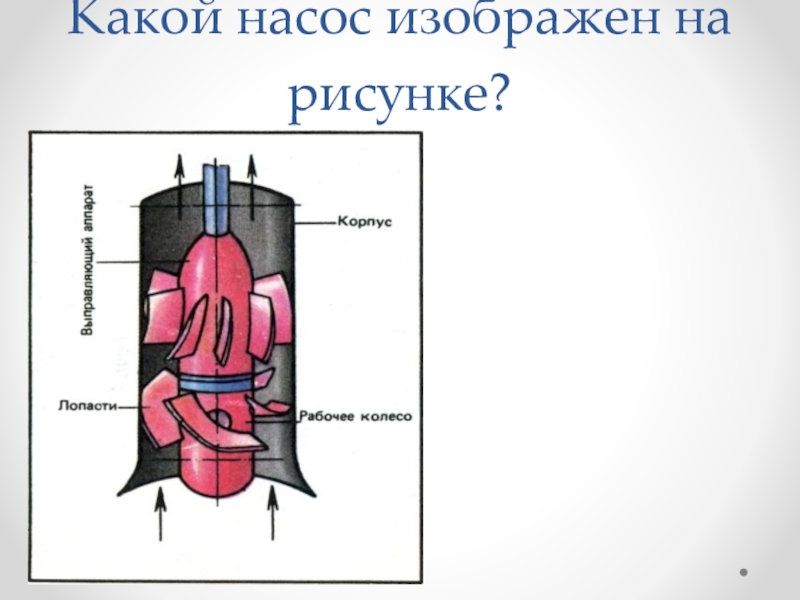

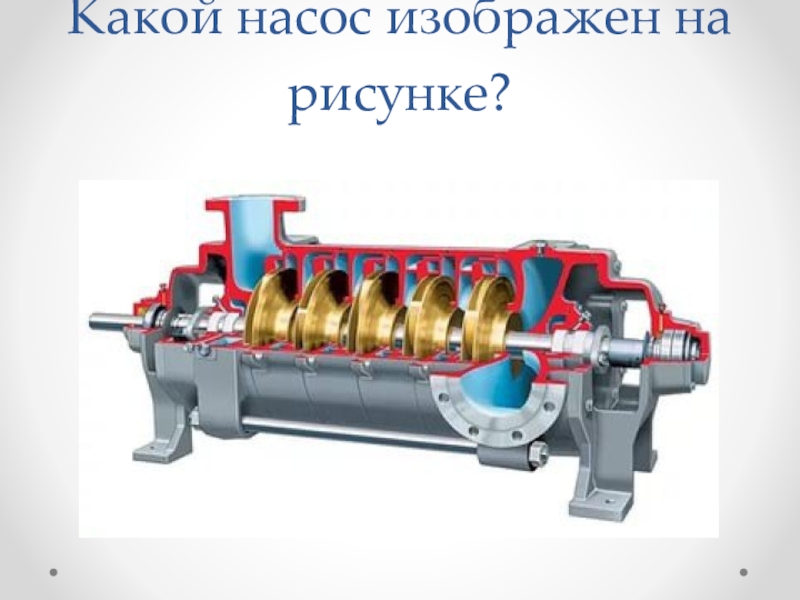

Слайд 28Какой насос изображен на рисунке?

Какой насос изображен на рисунке?

Слайд 29Какой насос изображен на рисунке?

Какой насос изображен на рисунке?

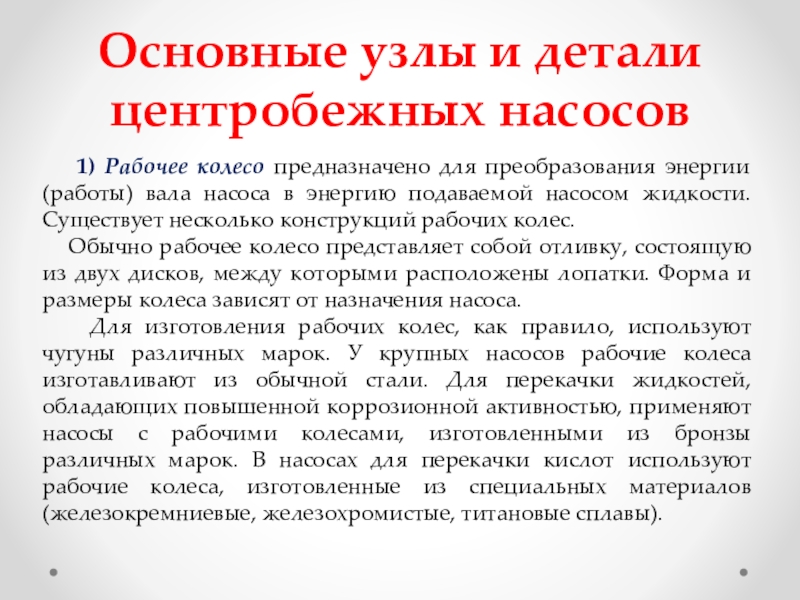

Слайд 30Основные узлы и детали центробежных насосов
1) Рабочее колесо предназначено

для преобразования энергии (работы) вала насоса в энергию подаваемой насосом жидкости. Существует несколько конструкций рабочих колес.
Обычно рабочее колесо представляет собой отливку, состоящую из двух дисков, между которыми расположены лопатки. Форма и размеры колеса зависят от назначения насоса.
Для изготовления рабочих колес, как правило, используют чугуны различных марок. У крупных насосов рабочие колеса изготавливают из обычной стали. Для перекачки жидкостей, обладающих повышенной коррозионной активностью, применяют насосы с рабочими колесами, изготовленными из бронзы различных марок. В насосах для перекачки кислот используют рабочие колеса, изготовленные из специальных материалов (железокремниевые, железохромистые, титановые сплавы).
Основные узлы и детали центробежных насосов  1) Рабочее колесо предназначено для преобразования энергии (работы) вала насоса

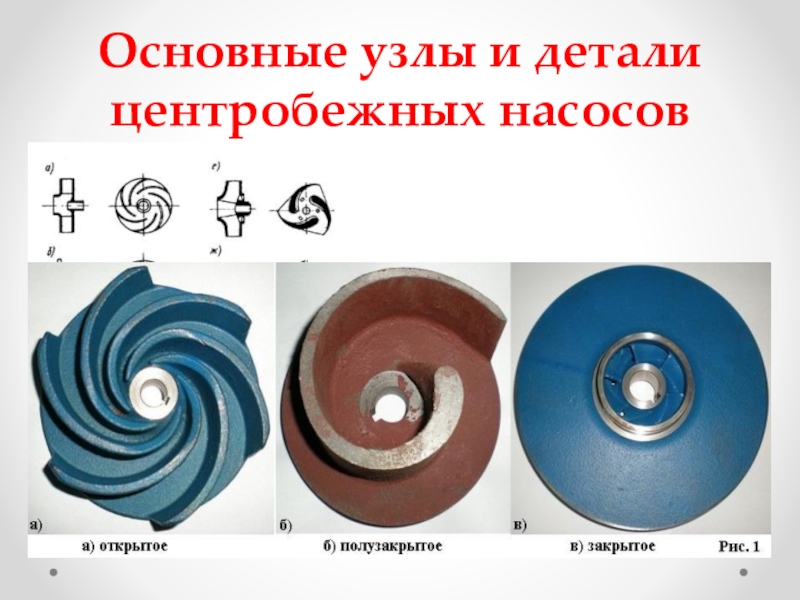

Слайд 31Основные узлы и детали центробежных насосов

Основные узлы и детали центробежных насосов

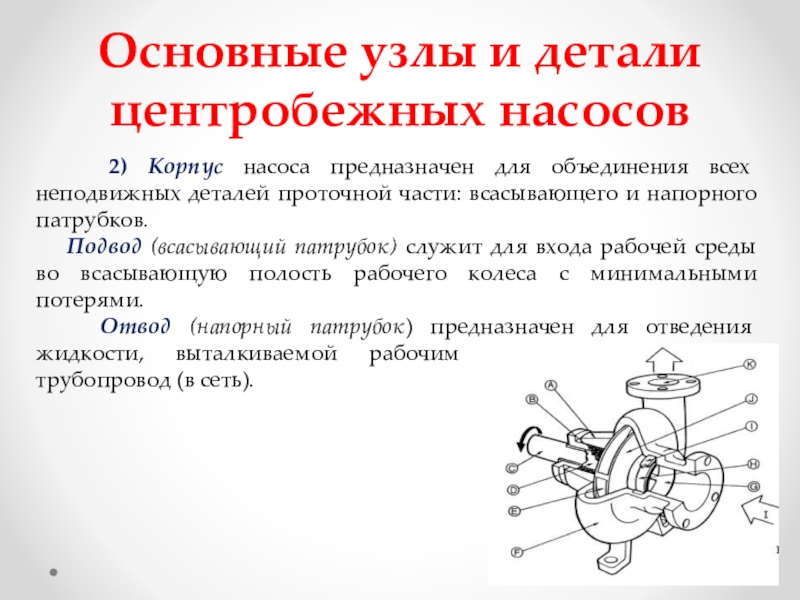

Слайд 32Основные узлы и детали центробежных насосов
2) Корпус насоса предназначен

для объединения всех неподвижных деталей проточной части: всасывающего и напорного патрубков.
Подвод (всасывающий патрубок) служит для входа рабочей среды во всасывающую полость рабочего колеса с минимальными потерями.
Отвод (напорный патрубок) предназначен для отведения жидкости, выталкиваемой рабочим колесом в напорный трубопровод (в сеть).


Основные узлы и детали центробежных насосов  2) Корпус насоса предназначен для объединения всех неподвижных деталей проточной

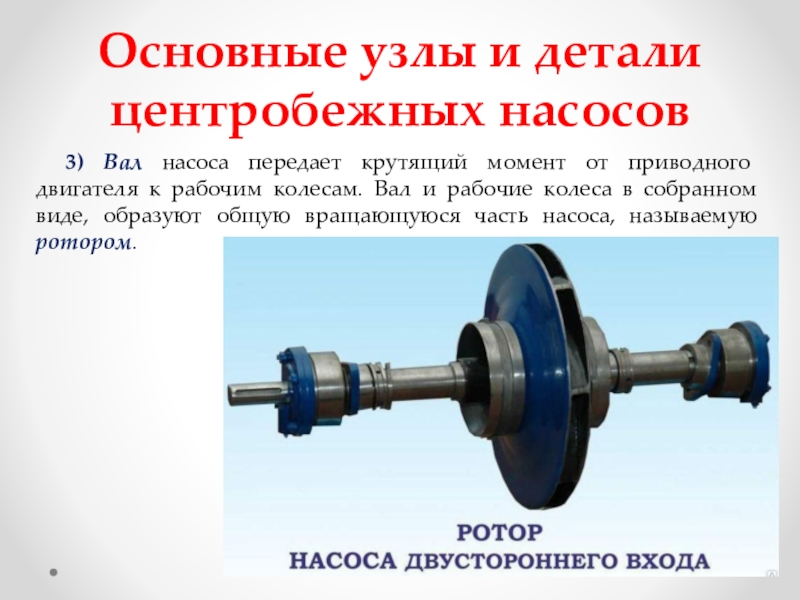

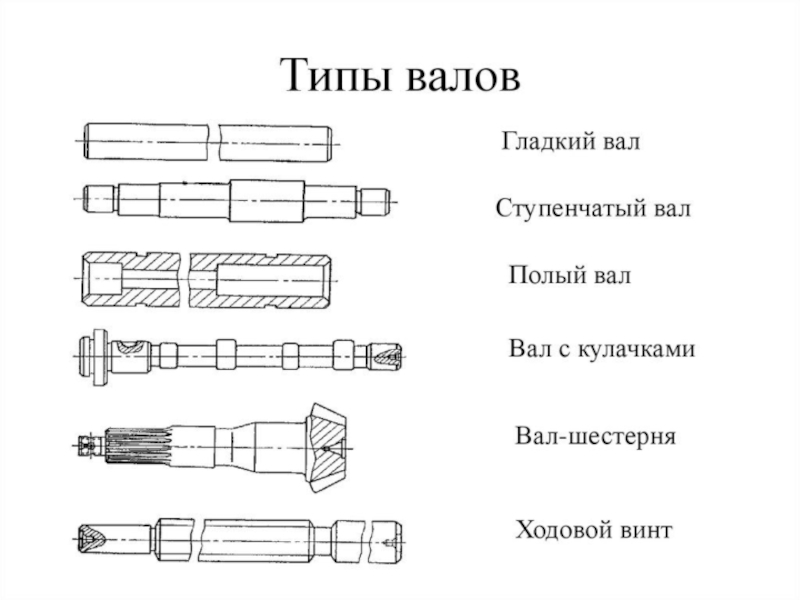

Слайд 33Основные узлы и детали центробежных насосов
3) Вал насоса передает крутящий момент

от приводного двигателя к рабочим колесам. Вал и рабочие колеса в собранном виде, образуют общую вращающуюся часть насоса, называемую ротором.
Основные узлы и детали центробежных насосов3) Вал насоса передает крутящий момент от приводного двигателя к рабочим колесам.

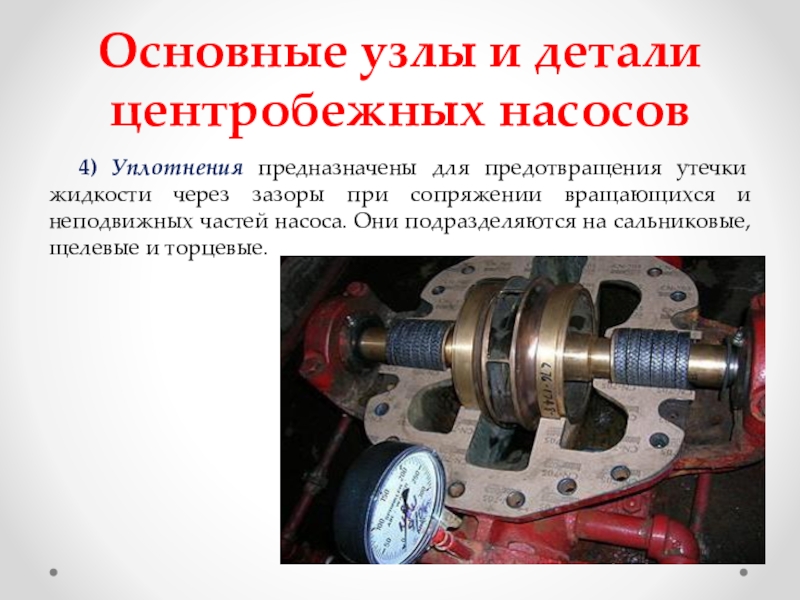

Слайд 35Основные узлы и детали центробежных насосов
4) Уплотнения предназначены для предотвращения утечки

жидкости через зазоры при сопряжении вращающихся и неподвижных частей насоса. Они подразделяются на сальниковые, щелевые и торцевые.
Основные узлы и детали центробежных насосов4) Уплотнения предназначены для предотвращения утечки жидкости через зазоры при сопряжении вращающихся

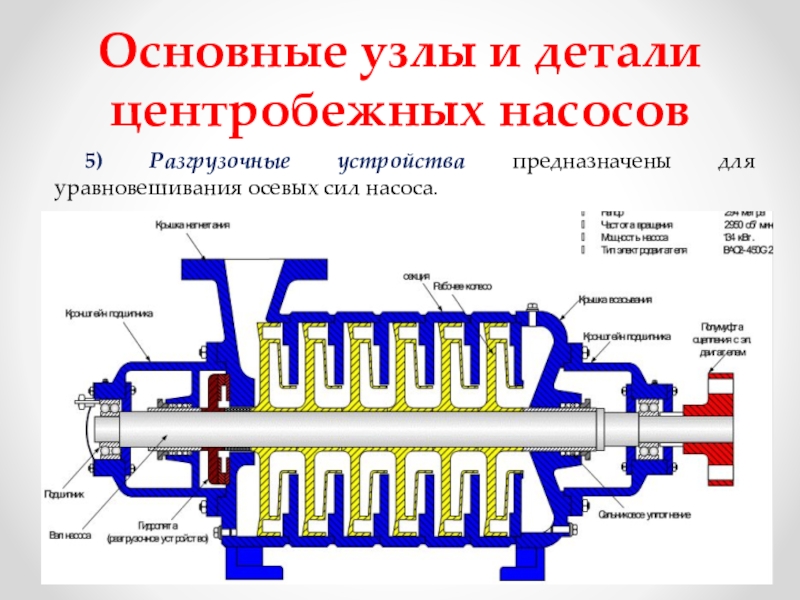

Слайд 37Основные узлы и детали центробежных насосов
5) Разгрузочные устройства предназначены для уравновешивания

осевых сил насоса.
Основные узлы и детали центробежных насосов5) Разгрузочные устройства предназначены для уравновешивания осевых сил насоса.

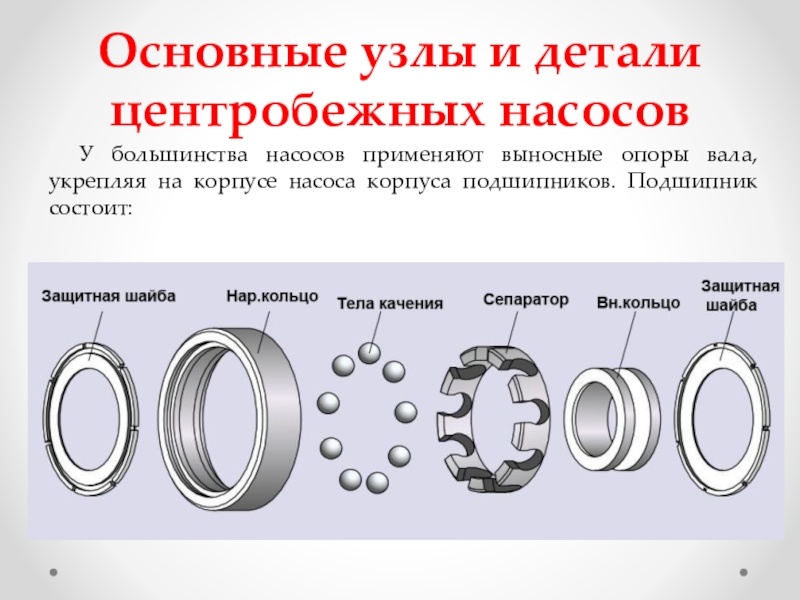

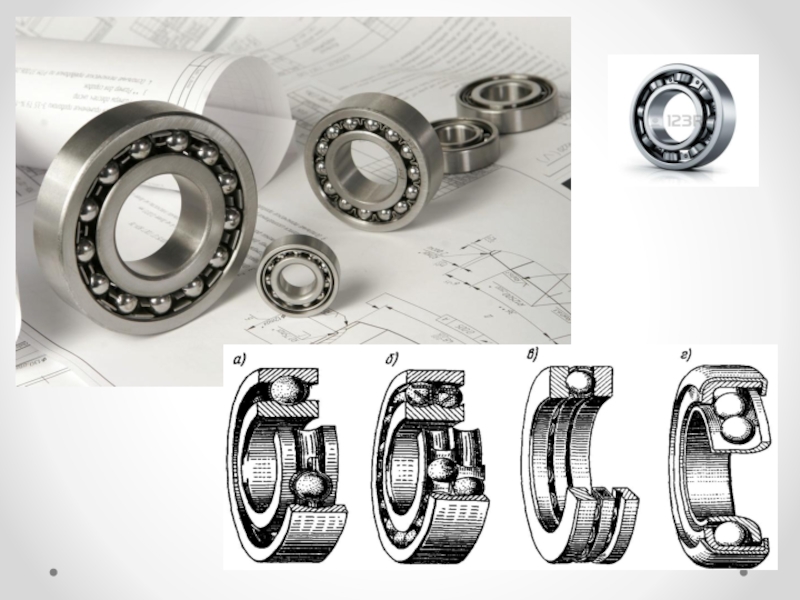

Слайд 38Основные узлы и детали центробежных насосов
У большинства насосов применяют выносные опоры

вала, укрепляя на корпусе насоса корпуса подшипников. Подшипник состоит:
Основные узлы и детали центробежных насосовУ большинства насосов применяют выносные опоры вала, укрепляя на корпусе насоса корпуса

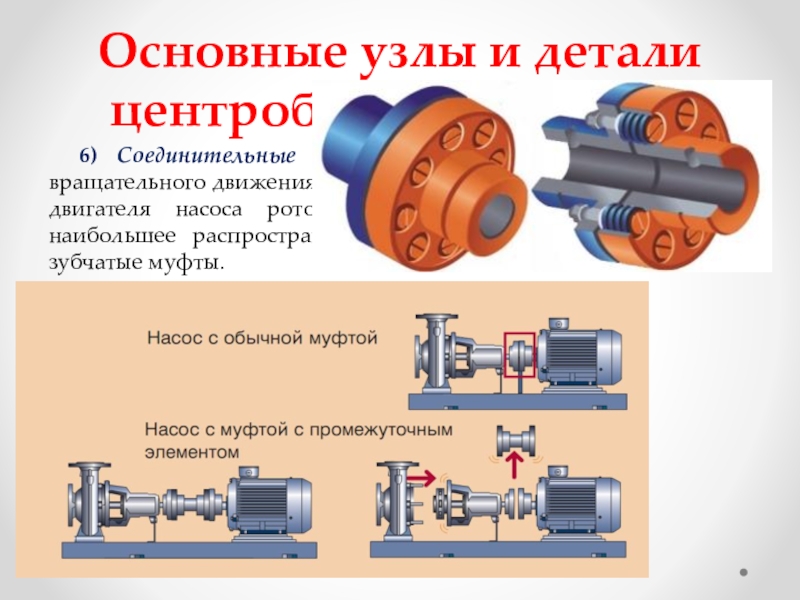

Слайд 40Основные узлы и детали центробежных насосов
6) Соединительные муфты предназначены для передачи

вращательного движения (крутящего момента) от вала приводного двигателя насоса ротору насоса. В центробежных насосах наибольшее распространение получили пальцевые, упругие и зубчатые муфты.
Основные узлы и детали центробежных насосов6) Соединительные муфты предназначены для передачи вращательного движения (крутящего момента) от вала

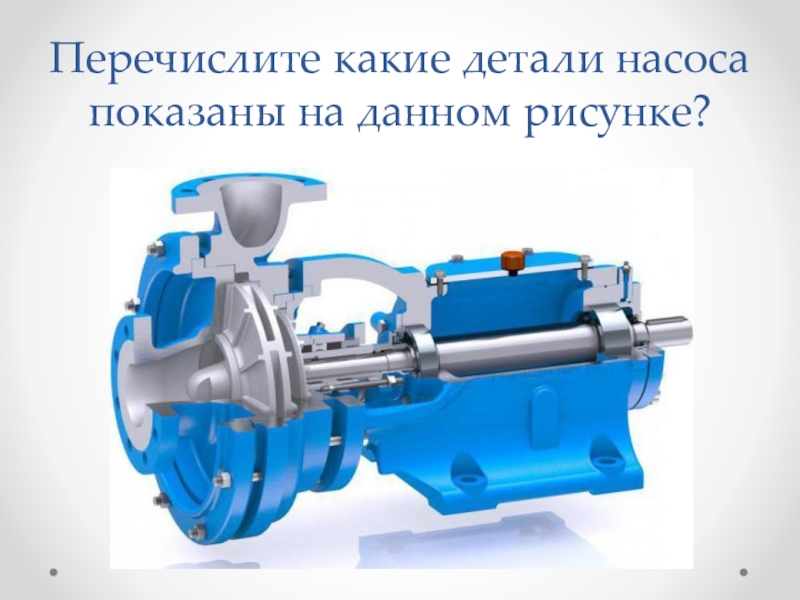

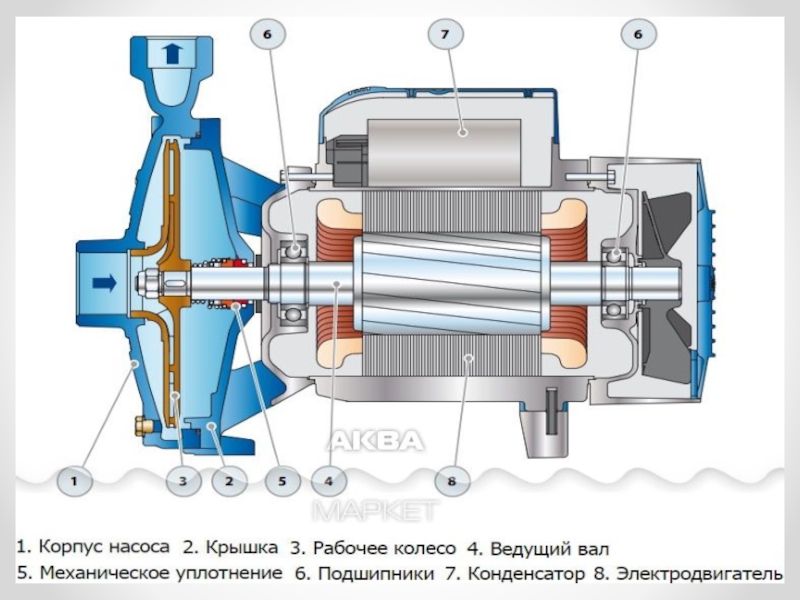

Слайд 41Перечислите какие детали насоса показаны на данном рисунке?

Перечислите какие детали насоса показаны на данном рисунке?

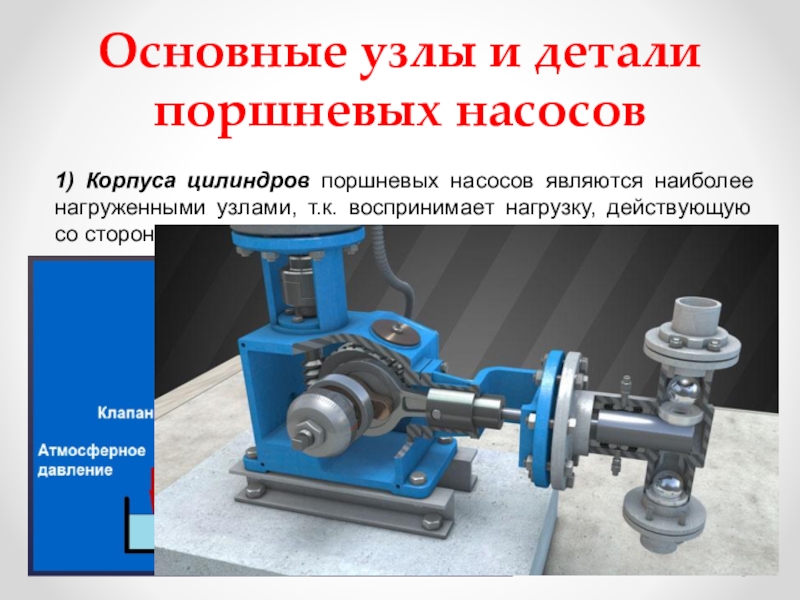

Слайд 42Основные узлы и детали поршневых насосов
1) Корпуса цилиндров поршневых насосов являются

наиболее нагруженными узлами, т.к. воспринимает нагрузку, действующую со стороны перекачиваемой жидкости изнутри.
Основные узлы и детали поршневых насосов1) Корпуса цилиндров поршневых насосов являются наиболее нагруженными узлами, т.к. воспринимает нагрузку,

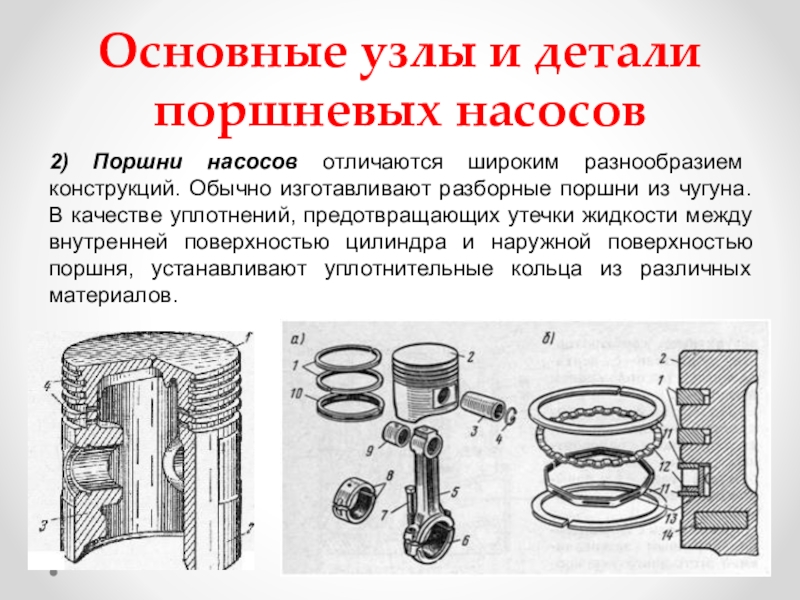

Слайд 43Основные узлы и детали поршневых насосов
2) Поршни насосов отличаются широким разнообразием

конструкций. Обычно изготавливают разборные поршни из чугуна. В качестве уплотнений, предотвращающих утечки жидкости между внутренней поверхностью цилиндра и наружной поверхностью поршня, устанавливают уплотнительные кольца из различных материалов.
Основные узлы и детали поршневых насосов2) Поршни насосов отличаются широким разнообразием конструкций. Обычно изготавливают разборные поршни из

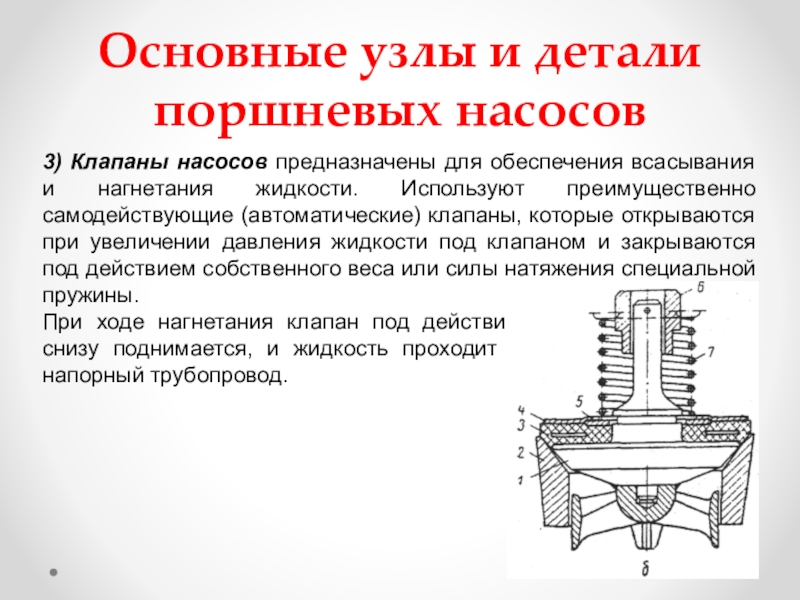

Слайд 44Основные узлы и детали поршневых насосов
3) Клапаны насосов предназначены для обеспечения

всасывания и нагнетания жидкости. Используют преимущественно самодействующие (автоматические) клапаны, которые открываются при увеличении давления жидкости под клапаном и закрываются под действием собственного веса или силы натяжения специальной пружины.
При ходе нагнетания клапан под действием давления жидкости снизу поднимается, и жидкость проходит вверх через клапан в напорный трубопровод.
Основные узлы и детали поршневых насосов3) Клапаны насосов предназначены для обеспечения всасывания и нагнетания жидкости. Используют преимущественно

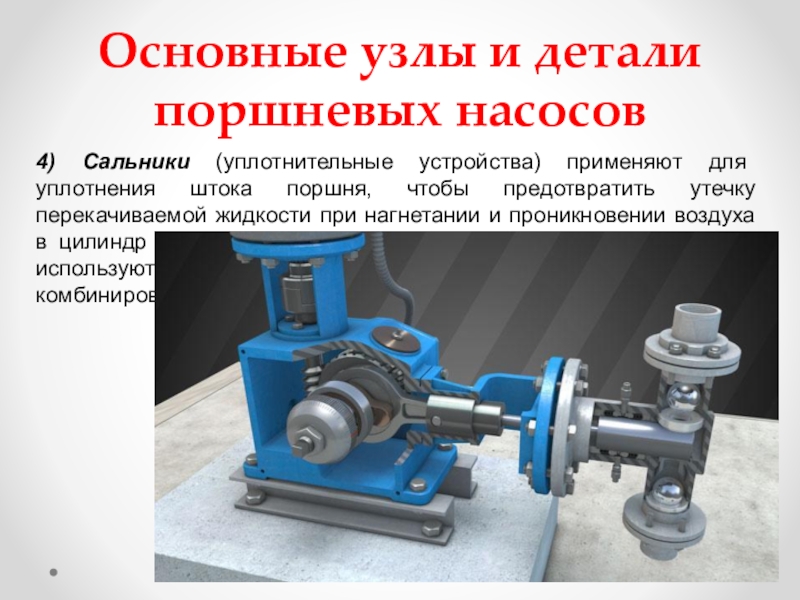

Слайд 45Основные узлы и детали поршневых насосов
4) Сальники (уплотнительные устройства) применяют для

уплотнения штока поршня, чтобы предотвратить утечку перекачиваемой жидкости при нагнетании и проникновении воздуха в цилиндр насоса при всасывании. В поршневых насосах обычно используют сальники: с мягкой или с металлической набивкой и комбинированные устройства.
Основные узлы и детали поршневых насосов4) Сальники (уплотнительные устройства) применяют для уплотнения штока поршня, чтобы предотвратить утечку

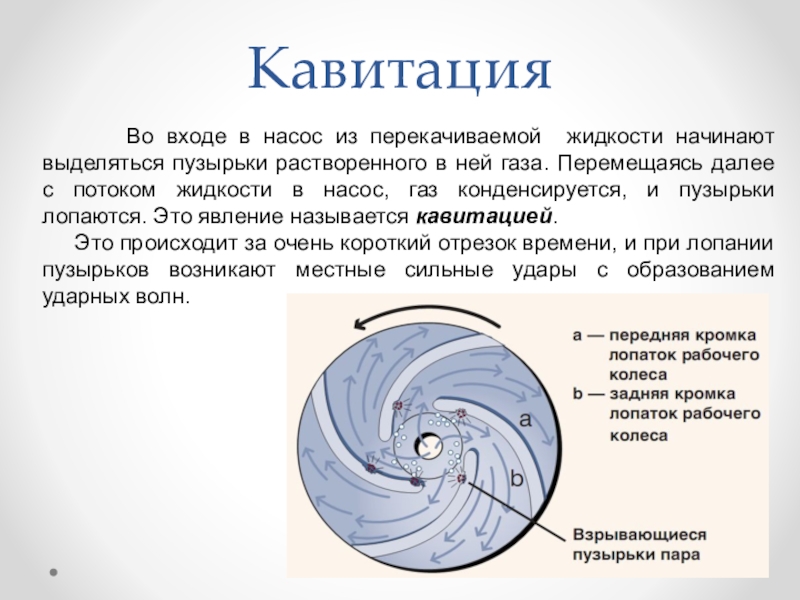

Слайд 46Кавитация
Во входе в насос из перекачиваемой жидкости

начинают выделяться пузырьки растворенного в ней газа. Перемещаясь далее с потоком жидкости в насос, газ конденсируется, и пузырьки лопаются. Это явление называется кавитацией.
Это происходит за очень короткий отрезок времени, и при лопании пузырьков возникают местные сильные удары с образованием ударных волн.
Кавитация    Во входе в насос из перекачиваемой жидкости начинают выделяться пузырьки растворенного в ней

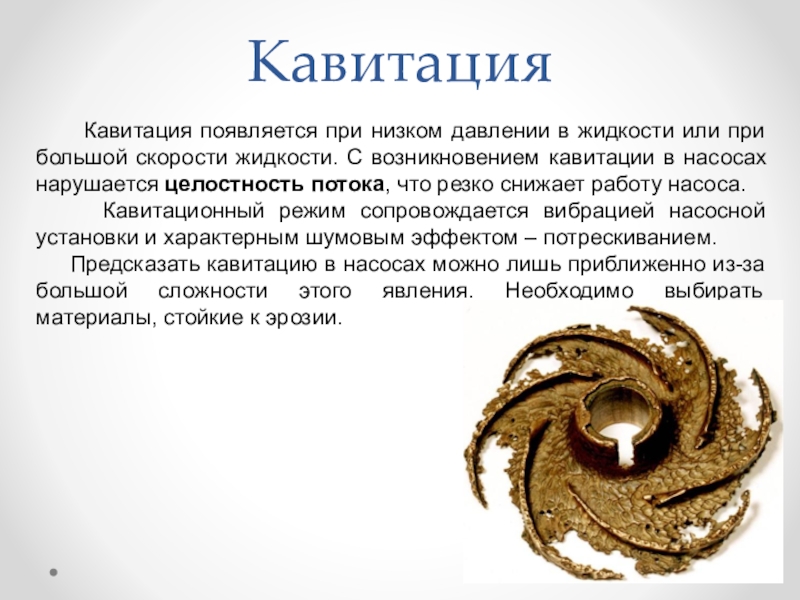

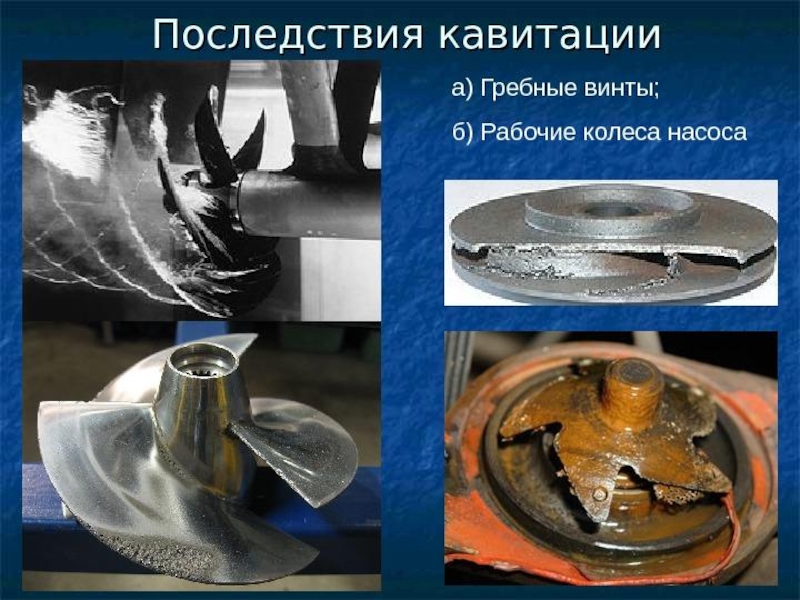

Слайд 47Кавитация
Кавитация появляется при низком давлении в жидкости или

при большой скорости жидкости. С возникновением кавитации в насосах нарушается целостность потока, что резко снижает работу насоса.
Кавитационный режим сопровождается вибрацией насосной установки и характерным шумовым эффектом – потрескиванием.
Предсказать кавитацию в насосах можно лишь приближенно из-за большой сложности этого явления. Необходимо выбирать материалы, стойкие к эрозии.
Кавитация   Кавитация появляется при низком давлении в жидкости или при большой скорости жидкости. С возникновением

Слайд 49Спасибо
за
внимание!

Спасибо за внимание!
