Презентация, доклад на тему Сызу панинен презентация Аксонометриялык проекция
Содержание
- 1. Сызу панинен презентация Аксонометриялык проекция
- 2. Сабақтың мақсаты:Аксонометриялық проекциялардың салыну жолдарын, оларды сызбада дұрыс орналасуын үйрену.
- 3. Сурет Әртүрлі формадағы неше сурет көрсетілген?
- 4. АКСОНОМЕТРИЯЛЫҚ ПРОЕКЦИЯ ГОСТ 2.317-69«Аксонометрия» - грек сөзі
- 5. АКСОНОМЕТРИЯЛЫҚ ПРОЕКЦИИ
- 6. Фронталь диметриялық проекция грек сөзінен «екі

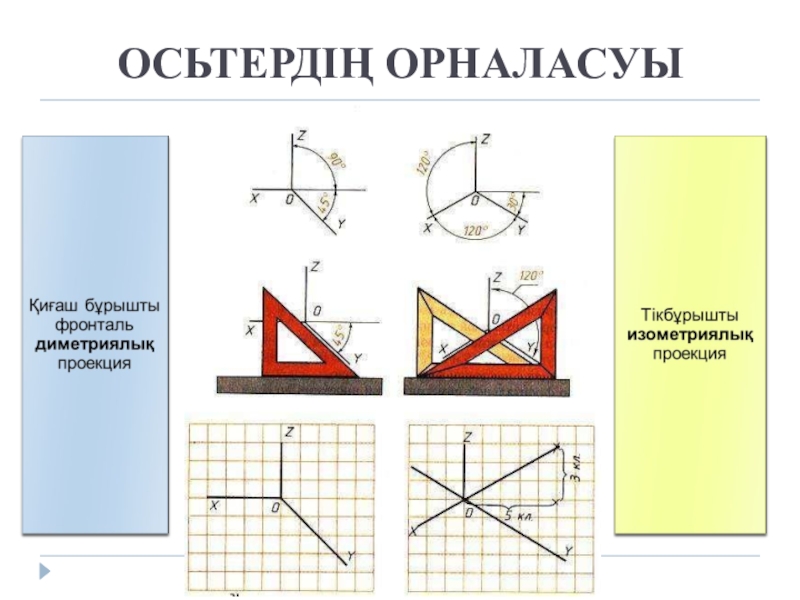

- 7. Осьтердің орналасуы
- 8. ОСЬТЕРДІҢ ОРНАЛАСУЫ
- 9. ДИМЕТРИЯЛЫҚ ПРОЕКЦИЯБұрмалану көрсеткіші Х,Z- осітерінде 1-
- 10. ИЗОМЕТРИЯЛЫҚ ПРОЕКЦИЯБұрмалану көрсеткіші Х,У,Z осітерінде 1-ге тең болатын аксонометрилық проекция
- 11. Аксонометриялық проекциясінің осі мен астынғы жағының тікбұрышты

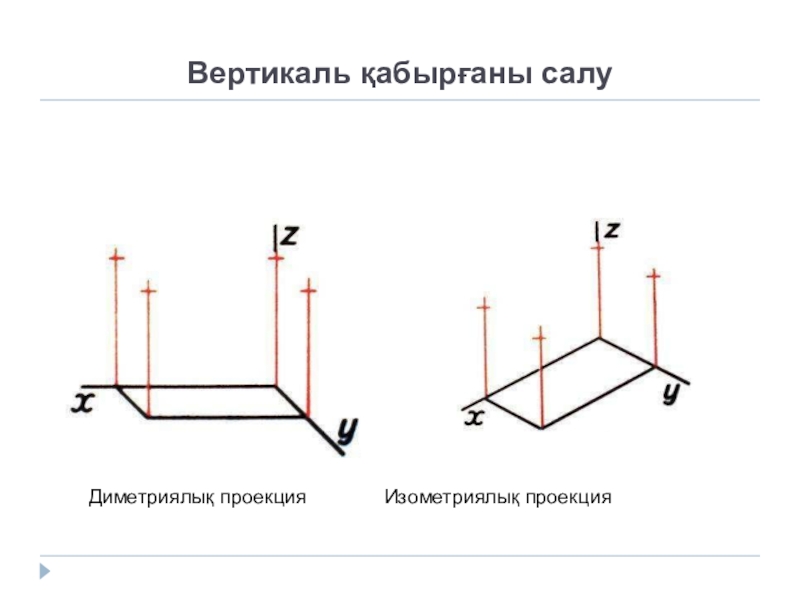

- 12. Вертикаль қабырғаны салу Диметриялық проекция Изометриялық проекция

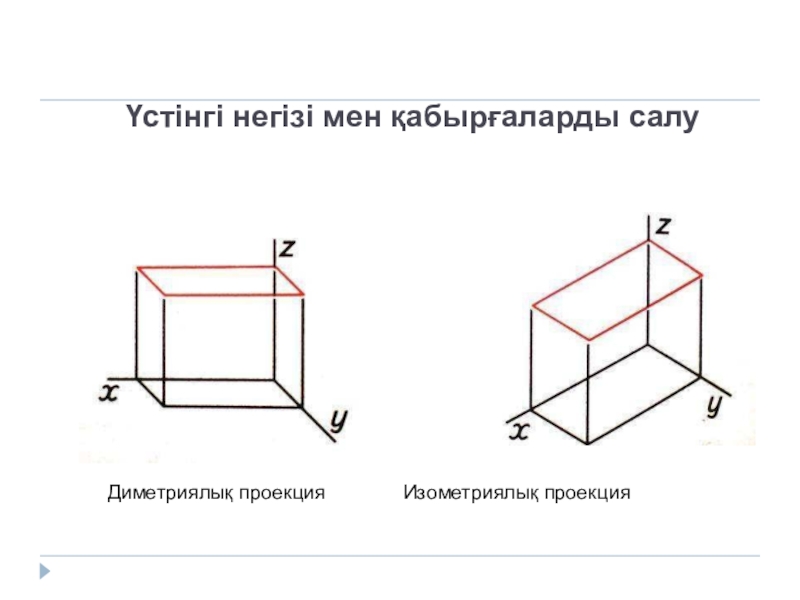

- 13. Үстінгі негізі мен қабырғаларды салу

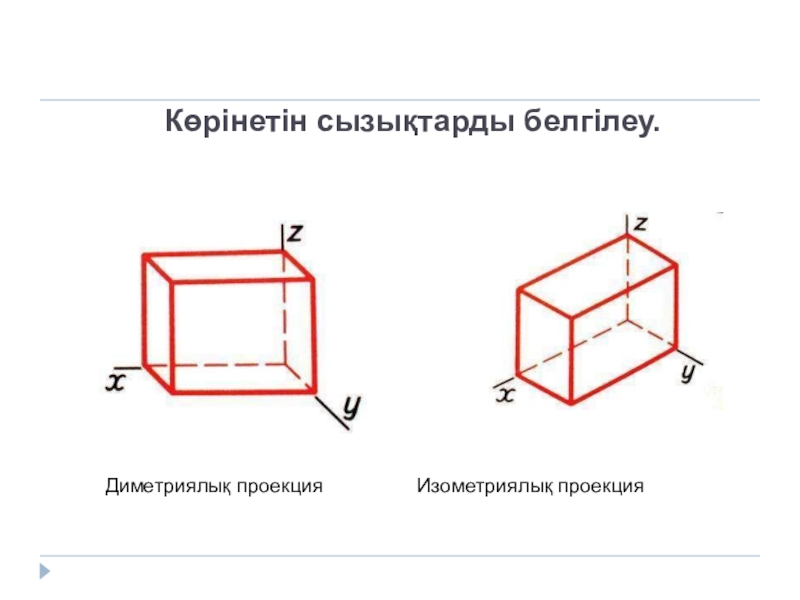

- 14. Көрінетін сызықтарды белгілеу. Диметриялық проекция Изометриялық проекция
- 15. Сұрақтарғ жауап беріңіздерФронталь, горизонталь проекциялар жазықтығына тағы

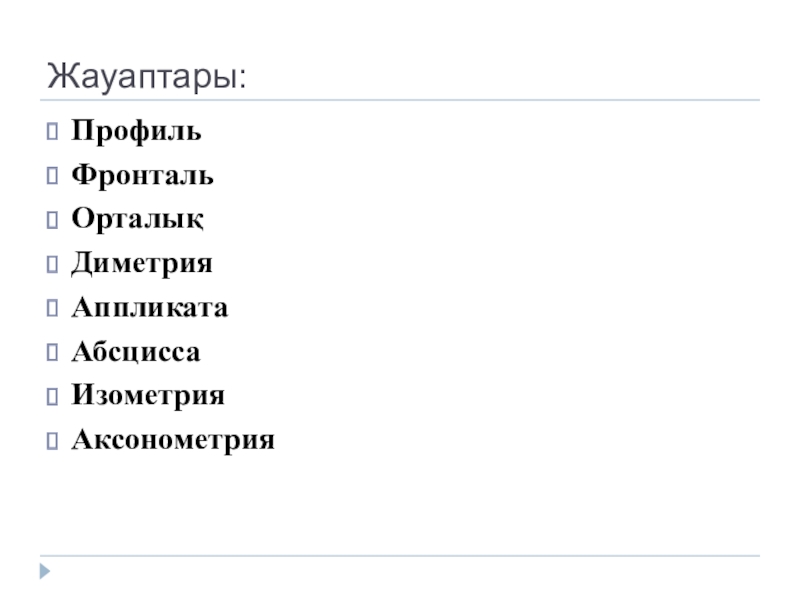

- 16. Жауаптары:ПрофильФронтальОрталықДиметрияАппликата АбсциссаИзометрияАксонометрия

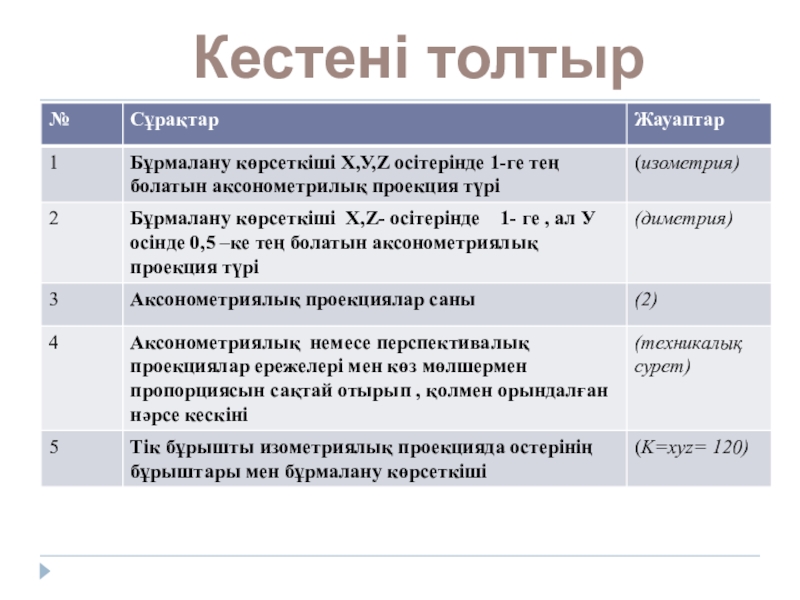

- 17. Кестені толтыр

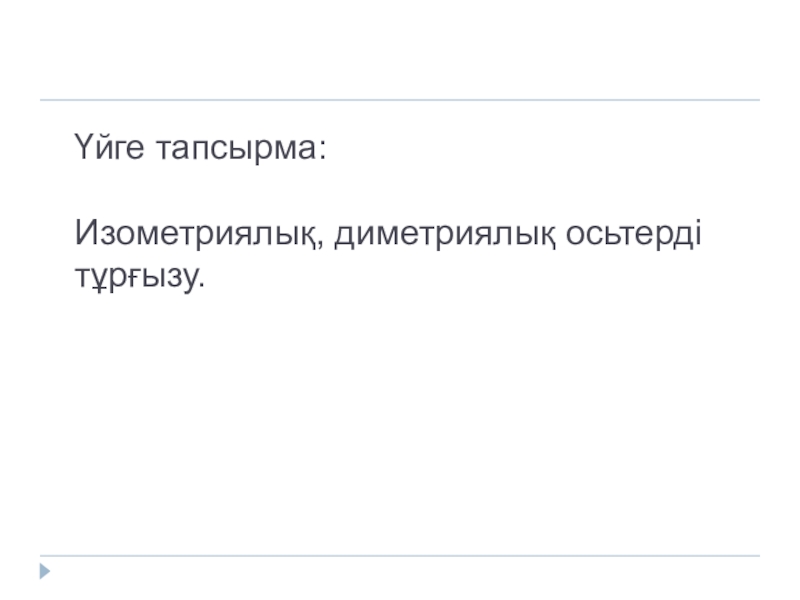

- 18. Үйге тапсырма: Изометриялық, диметриялық осьтерді тұрғызу.
Сабақтың мақсаты:Аксонометриялық проекциялардың салыну жолдарын, оларды сызбада дұрыс орналасуын үйрену.
Слайд 1Аксонометриялық проекцияларды алу және салу
(фронталь диметриялық және изометриялық проекциялар)

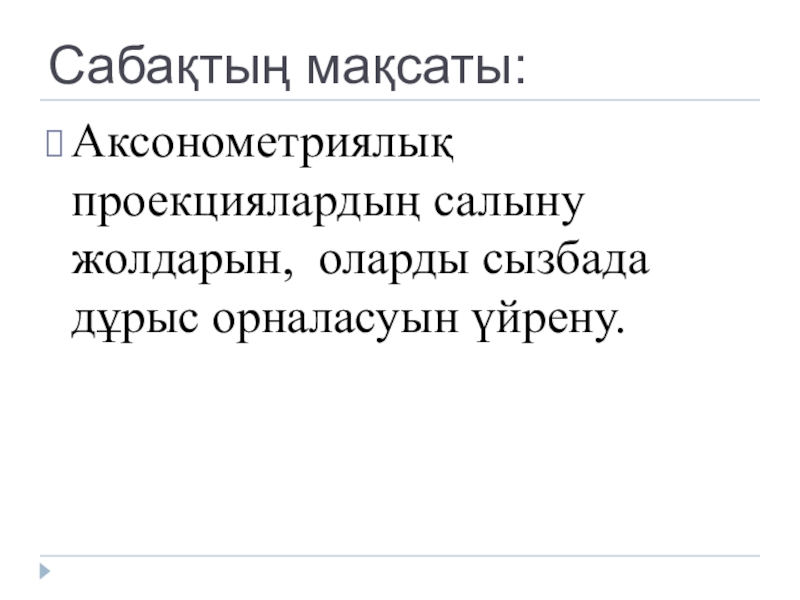

Слайд 2Сабақтың мақсаты:
Аксонометриялық проекциялардың салыну жолдарын, оларды сызбада дұрыс орналасуын үйрену.
Слайд 4АКСОНОМЕТРИЯЛЫҚ ПРОЕКЦИЯ
ГОСТ 2.317-69
«Аксонометрия» - грек сөзі «осьтер бойынша өлшеу» дегенді білдіреді.
Осы нәрселерді салғанда өлшемдерді (ұзындық ені және биіктік) х, у және z осьтері бойынша өлшеп саламыз.
Слайд 6

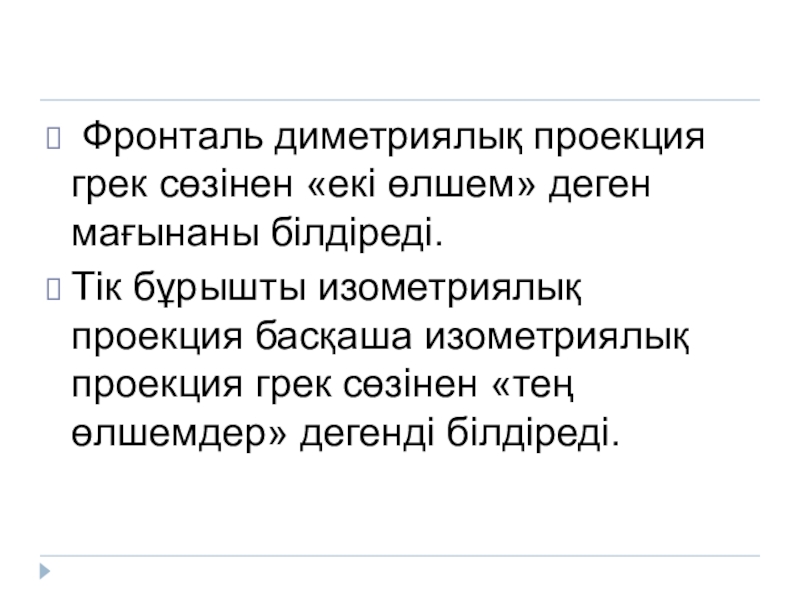

Фронталь диметриялық проекция грек сөзінен «екі өлшем» деген мағынаны білдіреді.
Тік бұрышты изометриялық проекция басқаша изометриялық проекция грек сөзінен «тең өлшемдер» дегенді білдіреді.

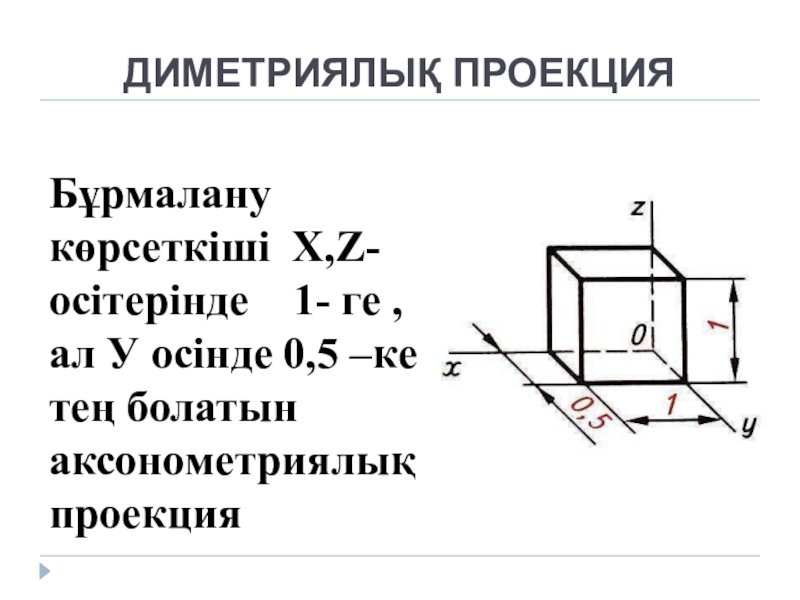

Слайд 9ДИМЕТРИЯЛЫҚ ПРОЕКЦИЯ
Бұрмалану көрсеткіші Х,Z- осітерінде 1- ге , ал У
осінде 0,5 –ке тең болатын аксонометриялық проекция
Слайд 10ИЗОМЕТРИЯЛЫҚ ПРОЕКЦИЯ
Бұрмалану көрсеткіші Х,У,Z осітерінде 1-ге тең болатын аксонометрилық проекция

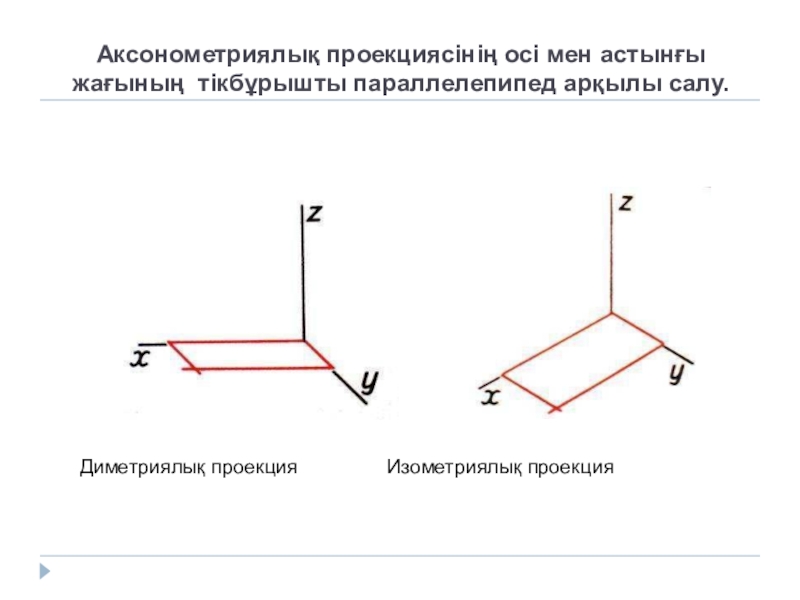

Слайд 11Аксонометриялық проекциясінің осі мен астынғы жағының тікбұрышты параллелепипед арқылы салу.
Диметриялық проекция
Изометриялық проекция

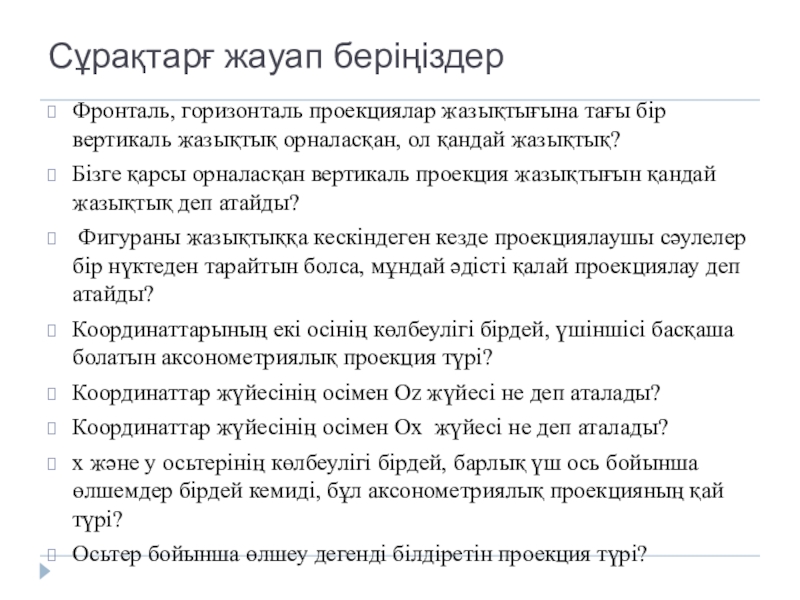

Слайд 15Сұрақтарғ жауап беріңіздер
Фронталь, горизонталь проекциялар жазықтығына тағы бір вертикаль жазықтық орналасқан,
ол қандай жазықтық?
Бізге қарсы орналасқан вертикаль проекция жазықтығын қандай жазықтық деп атайды?
Фигураны жазықтыққа кескіндеген кезде проекциялаушы сәулелер бір нүктеден тарайтын болса, мұндай әдісті қалай проекциялау деп атайды?
Координаттарының екі осінің көлбеулігі бірдей, үшіншісі басқаша болатын аксонометриялық проекция түрі?
Координаттар жүйесінің осімен Oz жүйесі не деп аталады?
Координаттар жүйесінің осімен Oх жүйесі не деп аталады?
х және у осьтерінің көлбеулігі бірдей, барлық үш ось бойынша өлшемдер бірдей кемиді, бұл аксонометриялық проекцияның қай түрі?
Осьтер бойынша өлшеу дегенді білдіретін проекция түрі?
Бізге қарсы орналасқан вертикаль проекция жазықтығын қандай жазықтық деп атайды?
Фигураны жазықтыққа кескіндеген кезде проекциялаушы сәулелер бір нүктеден тарайтын болса, мұндай әдісті қалай проекциялау деп атайды?
Координаттарының екі осінің көлбеулігі бірдей, үшіншісі басқаша болатын аксонометриялық проекция түрі?
Координаттар жүйесінің осімен Oz жүйесі не деп аталады?
Координаттар жүйесінің осімен Oх жүйесі не деп аталады?
х және у осьтерінің көлбеулігі бірдей, барлық үш ось бойынша өлшемдер бірдей кемиді, бұл аксонометриялық проекцияның қай түрі?
Осьтер бойынша өлшеу дегенді білдіретін проекция түрі?
