Презентация, доклад на тему Презинтация тақырыбы Қазақтың сәндік - қолданбалы өнері

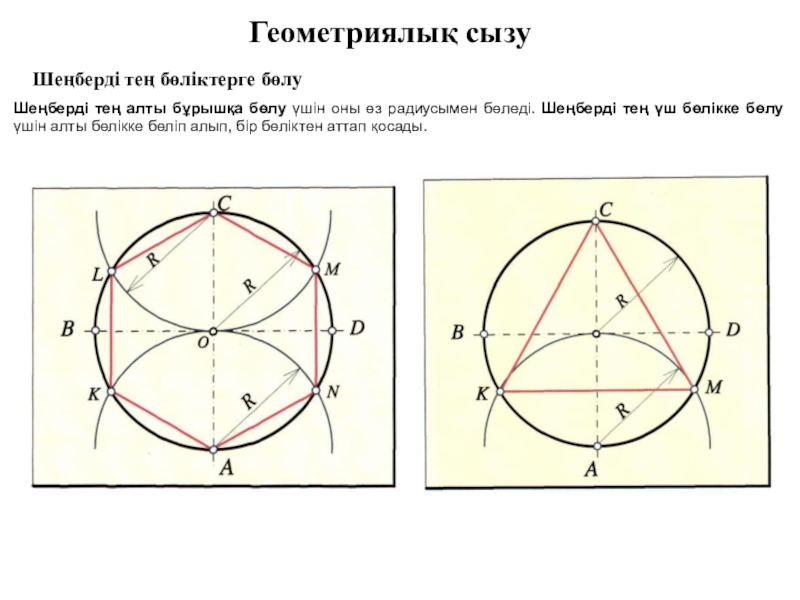

өз радиусымен бөледі. Шеңберді тең үш бөлікке бөлу үшін алты бөлікке бөліп алып, бір бөліктен аттап қосады.

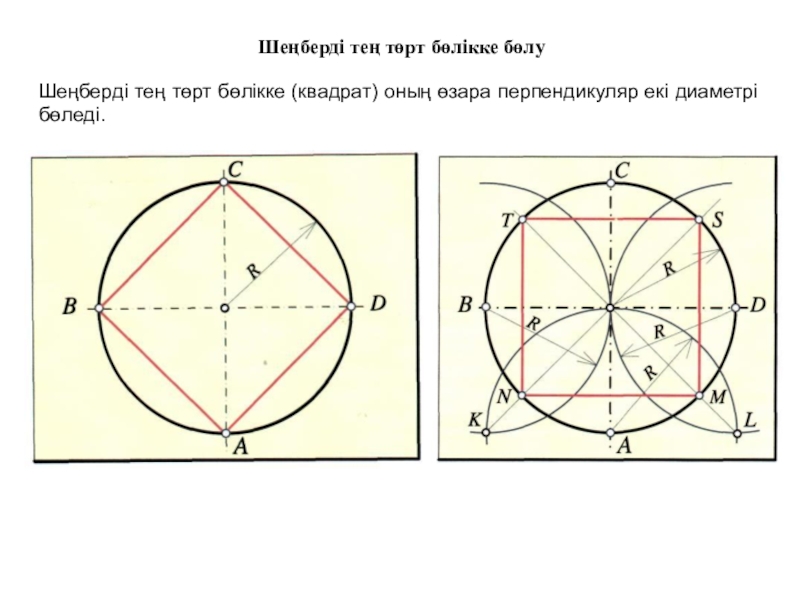

перпендикуляр екі диаметрі бөледі.

дейді. Көптеген техникалық формалар сызықтарды жанату арқылы жасалады. Жанатудың негізгі түрлері: екі түзуді жанату, екі шеңберді түзумен жанату, екі шеңберді шеңбердің доғасымен жанату, т.б. Жанатуды орындау үшін жанату доғасы қажет. Оны жүргізу үшін жанату доғасының центрін, радиусін және жанату нүктелерін табады.

Параллель сызықтарды жанату немесе түйіндестіру

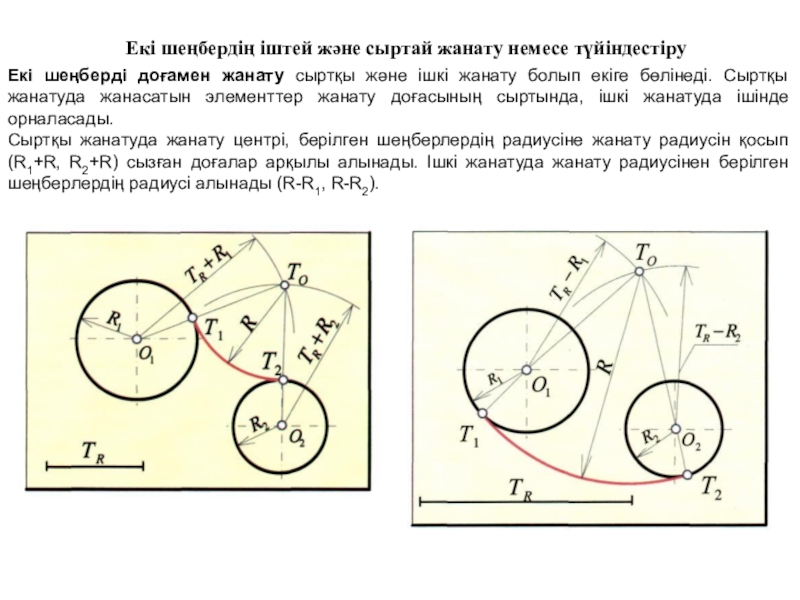

сыртқы және ішкі жанату болып екіге бөлінеді. Сыртқы жанатуда жанасатын элементтер жанату доғасының сыртында, ішкі жанатуда ішінде орналасады.
Сыртқы жанатуда жанату центрі, берілген шеңберлердің радиусіне жанату радиусін қосып (R1+R, R2+R) сызған доғалар арқылы алынады. Ішкі жанатуда жанату радиусінен берілген шеңберлердің радиусі алынады (R-R1, R-R2).

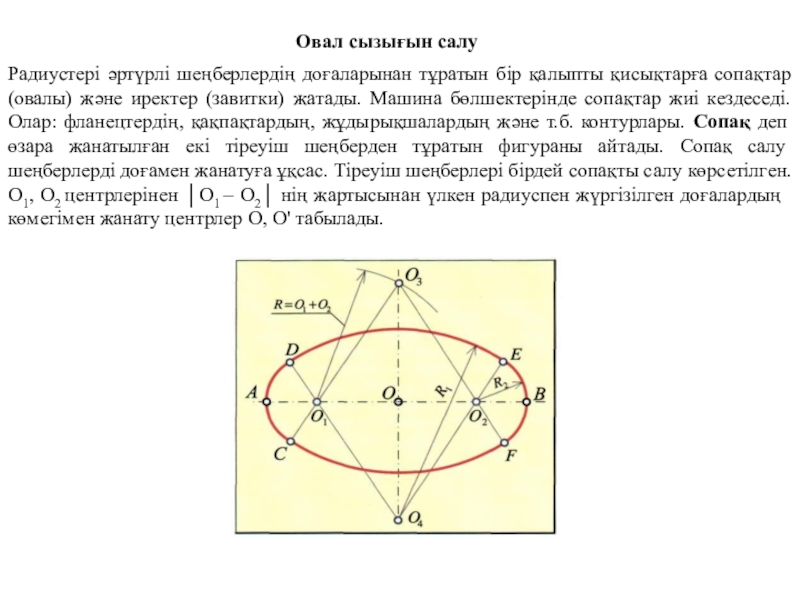

(овалы) және иректер (завитки) жатады. Машина бөлшектерінде сопақтар жиі кездеседі. Олар: фланецтердің, қақпақтардың, жұдырықшалардың және т.б. контурлары. Сопақ деп өзара жанатылған екі тіреуіш шеңберден тұратын фигураны айтады. Сопақ салу шеңберлерді доғамен жанатуға ұқсас. Тіреуіш шеңберлері бірдей сопақты салу көрсетілген. О1, О2 центрлерінен ‌│О1 – О2‌│ нің жартысынан үлкен радиуспен жүргізілген доғалардың көмегімен жанату центрлер О, О' табылады.

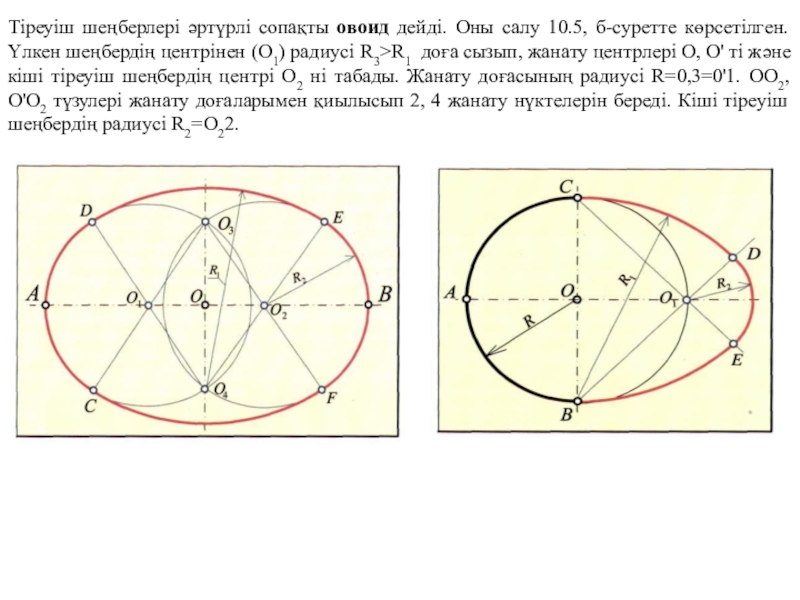

Үлкен шеңбердің центрінен (О1) радиусі R3>R1 доға сызып, жанату центрлері О, О' ті және кіші тіреуіш шеңбердің центрі О2 ні табады. Жанату доғасының радиусі R=0,3=0'1. ОО2, О'О2 түзулері жанату доғаларымен қиылысып 2, 4 жанату нүктелерін береді. Кіші тіреуіш шеңбердің радиусі R2=О22.
