Презентация, доклад на тему ЖК - монитор

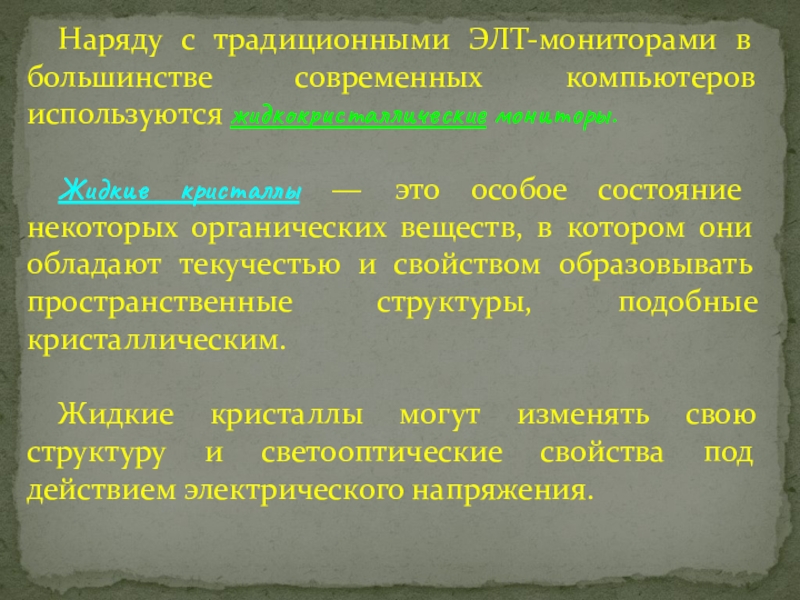

кристаллы — это особое состояние некоторых органических веществ, в котором они обладают текучестью и свойством образовывать пространственные структуры, подобные кристаллическим.

Жидкие кристаллы могут изменять свою структуру и светооптические свойства под действием электрического напряжения.

в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Фактически это жидкости, обладающие анизотропией свойств (в частности оптических), связанных с упорядоченностью в ориентации молекул.

Работа ЖК-монитора основана на явлении поляризации светового потока.
Известно, что так называемые кристаллы поляроиды способны пропускать только ту составляющую света, вектор электромагнитной индукции которой лежит в плоскости, параллельной оптической плоскости поляроида. Для оставшейся части светового потока поляроид будет непрозрачным. Таким образом поляроид как бы "просеивает" свет, данный эффект называется поляризацией света.

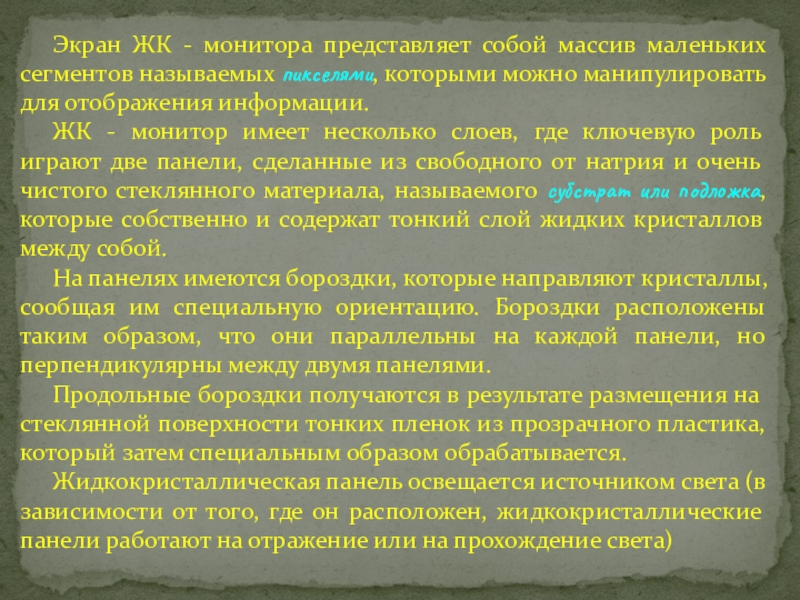

которыми можно манипулировать для отображения информации.
ЖК - монитор имеет несколько слоев, где ключевую роль играют две панели, сделанные из свободного от натрия и очень чистого стеклянного материала, называемого субстрат или подложка, которые собственно и содержат тонкий слой жидких кристаллов между собой.
На панелях имеются бороздки, которые направляют кристаллы, сообщая им специальную ориентацию. Бороздки расположены таким образом, что они параллельны на каждой панели, но перпендикулярны между двумя панелями.
Продольные бороздки получаются в результате размещения на стеклянной поверхности тонких пленок из прозрачного пластика, который затем специальным образом обрабатывается.
Жидкокристаллическая панель освещается источником света (в зависимости от того, где он расположен, жидкокристаллические панели работают на отражение или на прохождение света)

свет исходил из задней части ЖК - монитора. Это необходимо для того, чтобы можно было наблюдать изображение с хорошим качеством.

собой запечатанную стеклянную тубу, наполненную инертным газом с небольшой примесью ртути.
Катоды в данном случае являются равноправными электродами, так как для питания используется переменный ток.

используются специальные преобразователи — инверторы.
Регулировка яркости CCFL осуществляется двумя способами.
Первый заключается в изменении тока разряда в лампе.
При втором способе генерируется широтно-импульсная модуляция питающего лампы напряжения.

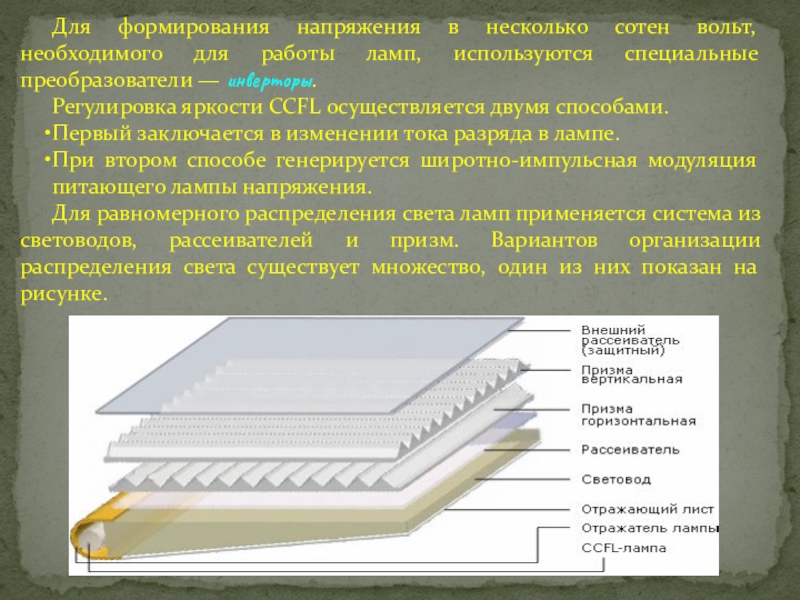

Для равномерного распределения света ламп применяется система из световодов, рассеивателей и призм. Вариантов организации распределения света существует множество, один из них показан на рисунке.

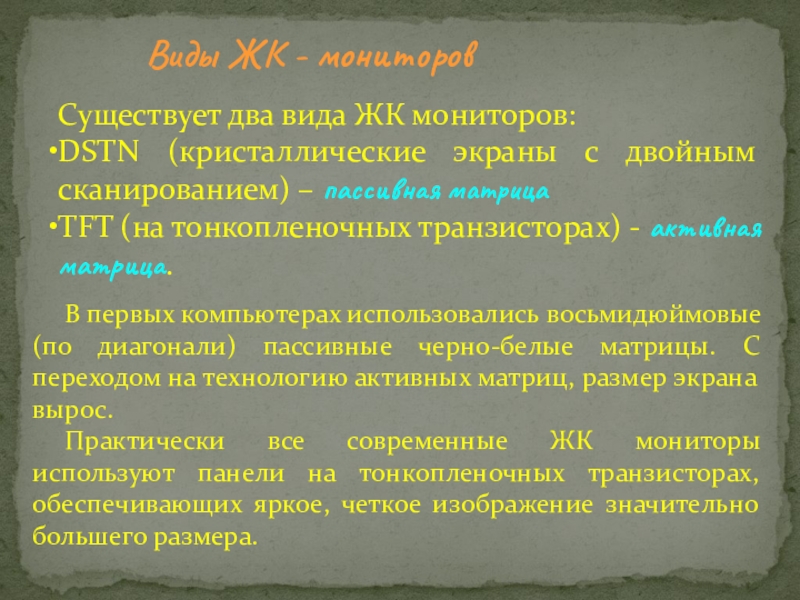

– пассивная матрица
TFT (на тонкопленочных транзисторах) - активная матрица.

Виды ЖК - мониторов

В первых компьютерах использовались восьмидюймовые (по диагонали) пассивные черно-белые матрицы. С переходом на технологию активных матриц, размер экрана вырос.
Практически все современные ЖК мониторы используют панели на тонкопленочных транзисторах, обеспечивающих яркое, четкое изображение значительно большего размера.

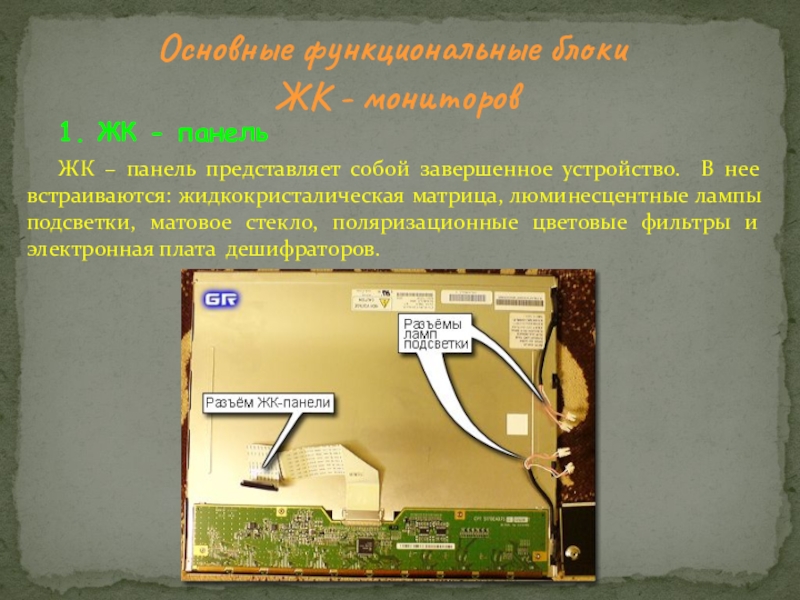

представляет собой завершенное устройство. В нее встраиваются: жидкокристалическая матрица, люминесцентные лампы подсветки, матовое стекло, поляризационные цветовые фильтры и электронная плата дешифраторов.

размещены два микропроцессора:
процессор управления - он управляет включением/выключением монитора, запуском инвертора ламп подсветки. К нему подключена кнопочная панель и индикатор работы монитора
мониторный скалер – он выполняет большинство функций, связанных с преобразованием и обработкой аналогового видеосигнал.

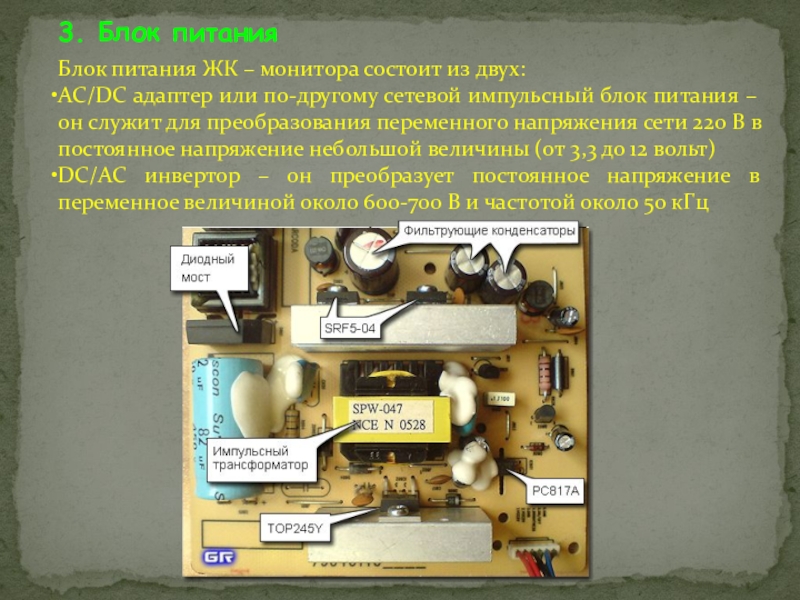

или по-другому сетевой импульсный блок питания – он служит для преобразования переменного напряжения сети 220 В в постоянное напряжение небольшой величины (от 3,3 до 12 вольт)
DC/AC инвертор – он преобразует постоянное напряжение в переменное величиной около 600-700 В и частотой около 50 кГц

Контроллер инвертора способен изменять яркость люминесцентных ламп.

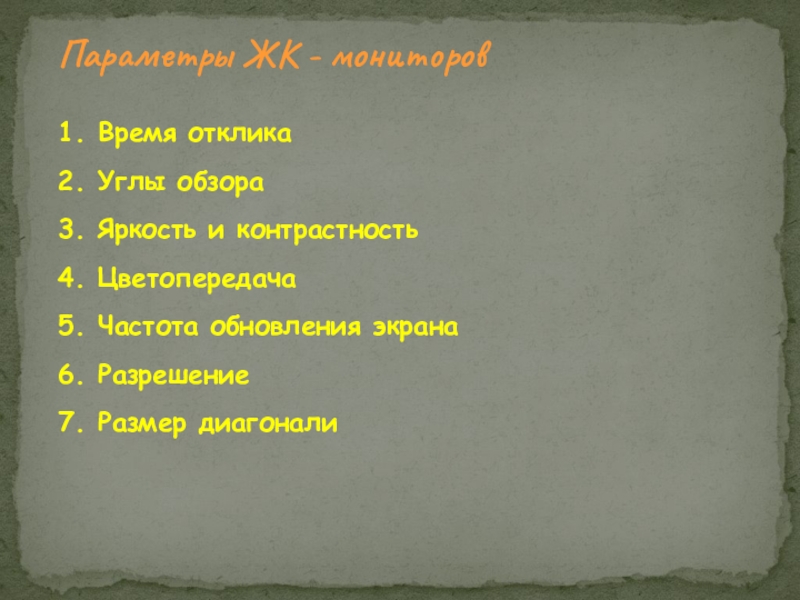

Цветопередача
5. Частота обновления экрана
6. Разрешение
7. Размер диагонали

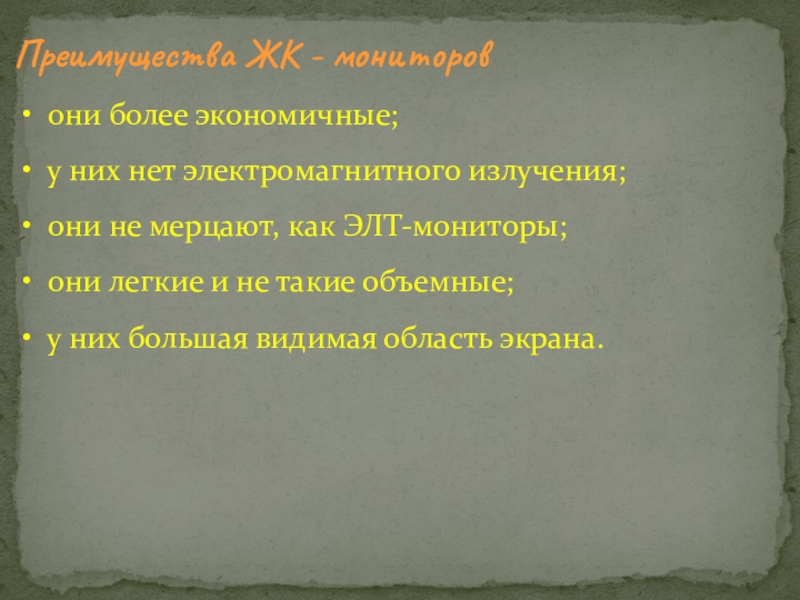

мерцают, как ЭЛТ-мониторы;
они легкие и не такие объемные;
у них большая видимая область экрана.

Преимущества ЖК - мониторов
